2022/06/15

AMD Xilinxの FPGAの開発アプリ ISE WebPackをダウンロードして Windows 10で動かす方法 AMD Xilinxの FPGAの開発アプリ ISE WebPackをダウンロードして Windows 10で動かす方法

(Spartan-6の FPGAの開発用に Xilinx ISE WebPack開発ソフトウェアを Windows 10で動かす方法)

Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]




● Xilinx Spartan-6 XC6SLX16の開発環境

 Windows 10 21H2 64bit Proに Xilinx ISE WebPACK 開発ソフトウェアをインストールします。

 Spartan-6の開発には無料で使用できる ISE WebPACK 開発ソフトウェアを使用します。
 (Vivadoは Spartan-6に対応していません)

 ISE WebPACK = 無料、高級なデバイスは開発できない
 ISE Design Suite = 有料、全部のデバイスを開発できる(ただし Spartanシリーズは Spartan-6まで)

ISE WebPACK 開発ソフトウェア

XILINX DESIGN TOOLS - ISE DESIGN SUITE

AR# 15938: インストール - ISE ザイリンクス デザイン ツールでのデバイス サポート


● Xilinx ISE WebPACK 開発ソフトウェアのダウンロード

 ISE Design Suite (All Editions)をダウンロードします。(AMDアカウントの登録が必要)

 インストール時に WebPACKを選択します。

 Windows 10で動かす場合でも 2013年の方をダウンロードします。

・ ISE Design Suite - 14.7 Full Product Installation Windows 10用 最終更新日 2020/02/20
  (2020年の Windows 10用は仮想環境用)

・ ISE Design Suite - 14.7 Full Product Installation 最終更新日 2013年 10月
  (Windows 10で動かす場合でもこっちをダウンロードする)

ISE WebPACK ダウンロード

 Spartan-7は新しい開発ツール Vidvadoを使う(ただし、Vidvadoは Spartan-6を含む以前の古いデバイスには対応していない)
Vivado ML の概要

● Alteraの FPGAの場合の開発ソフトウェア

 ちなみに Alteraの FPGAの場合は

 旧版:Altera Quartus II Web Edition
Intel Quartus II Web Edition Design Software Version 13.0sp1 B232 for Windows

 新版:Intel Quartus Prime Lite Edition
インテル Quartus Prime 開発ソフトウェアのダウンロード

 を使用します。

 Cyclone 2等の古いデバイスは新版の Quartus Primeは対応していないので旧版の Quartus IIを使用する。


● Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

 Windows 10で ISE Design Suiteが動かないバグが有りますが回避方法が有ります。

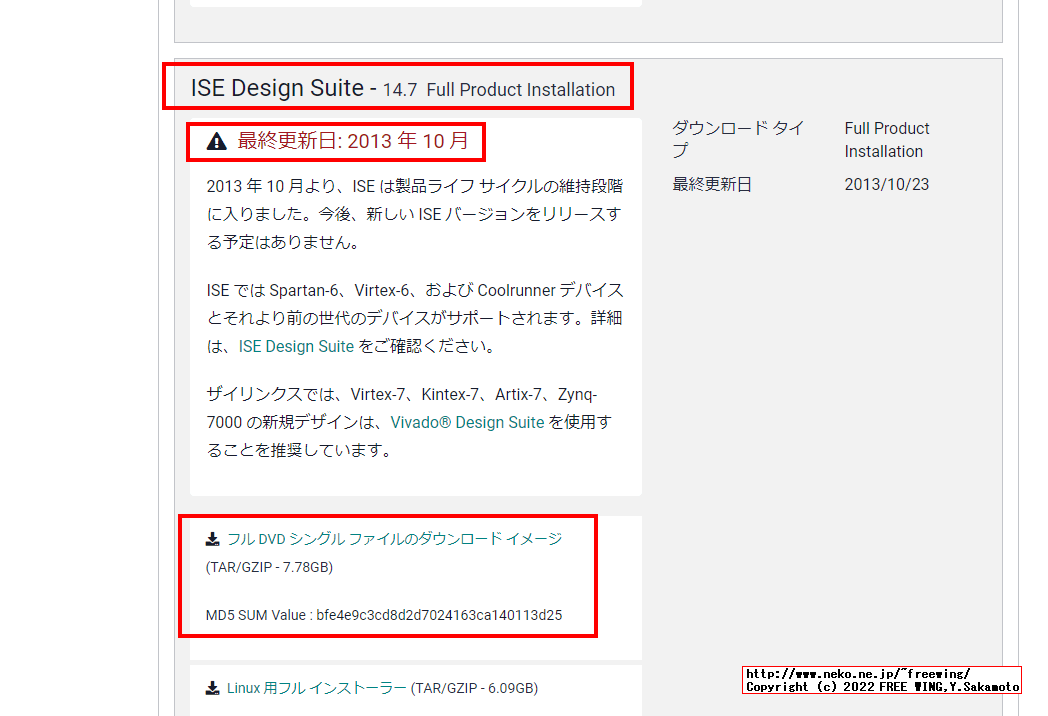

 ISE Design Suite - 14.7 Full Product Installation(最終更新日: 2013 年 10 月)
 から、
フル DVD シングル ファイル ダウンロード イメージ (TAR/GZIP - 7.78 GB) MD5 SUM 値: bfe4e9c3cd8d2d7024163ca140113d25
 をダウンロードする。

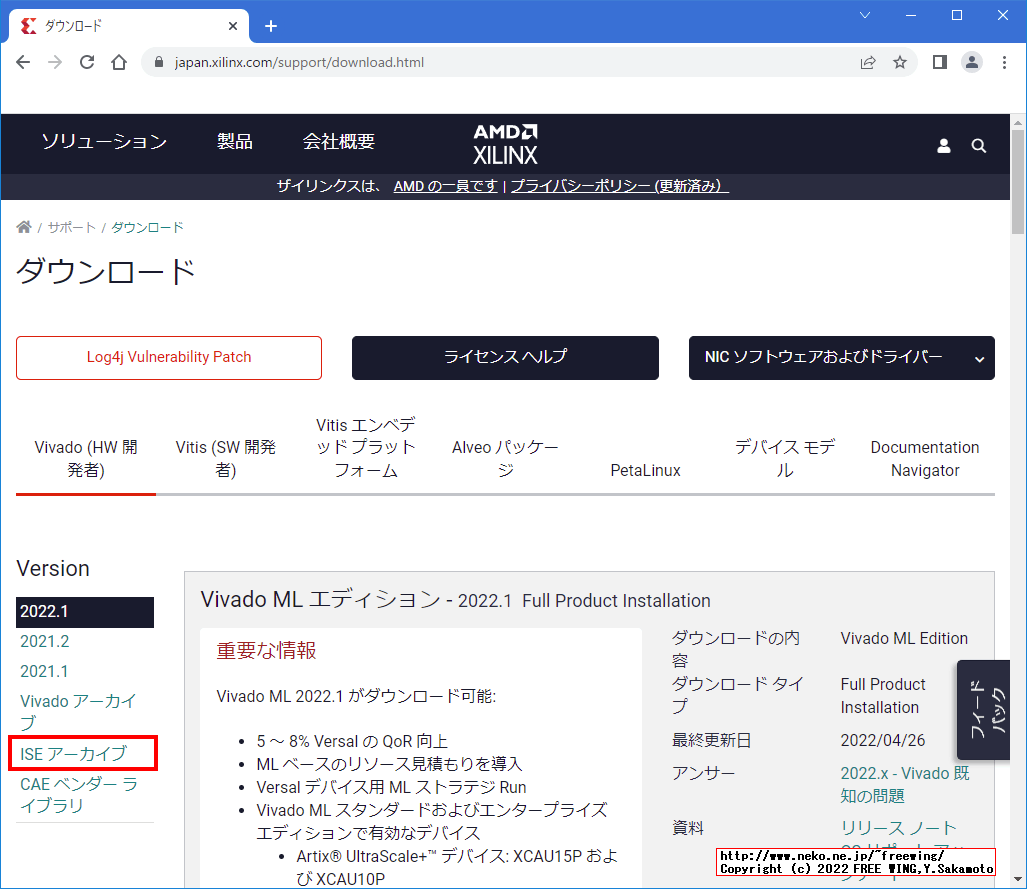

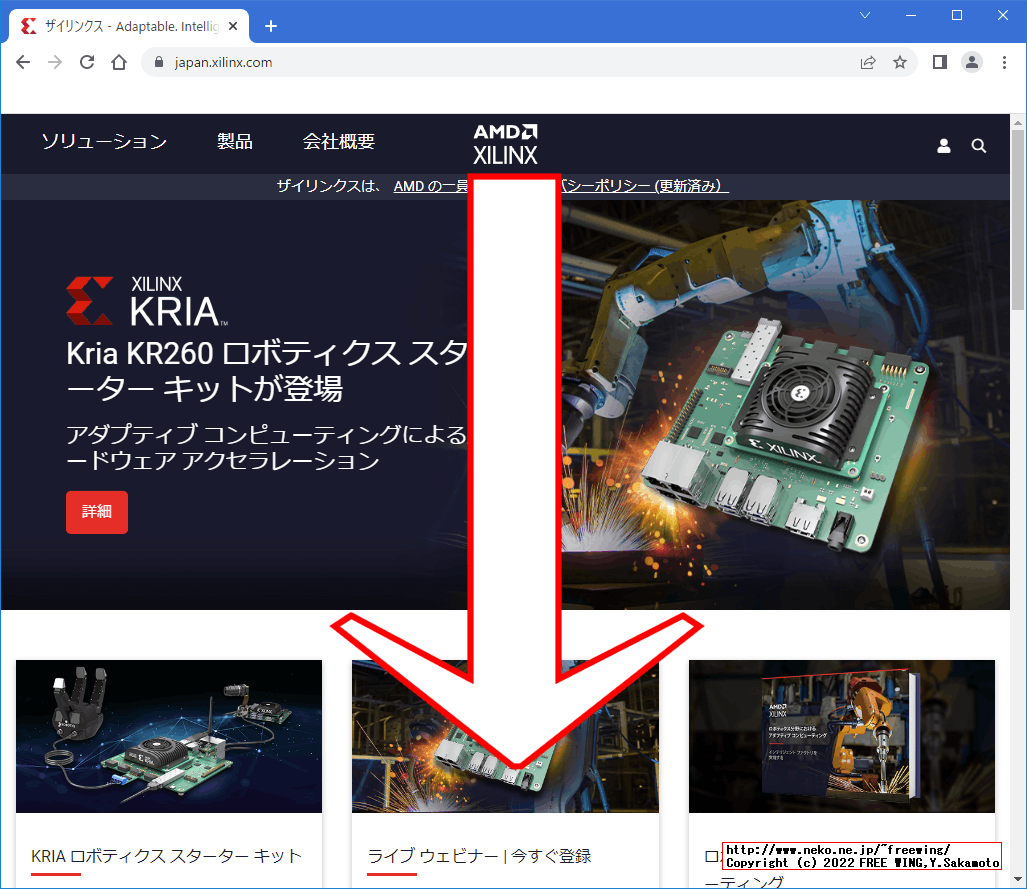

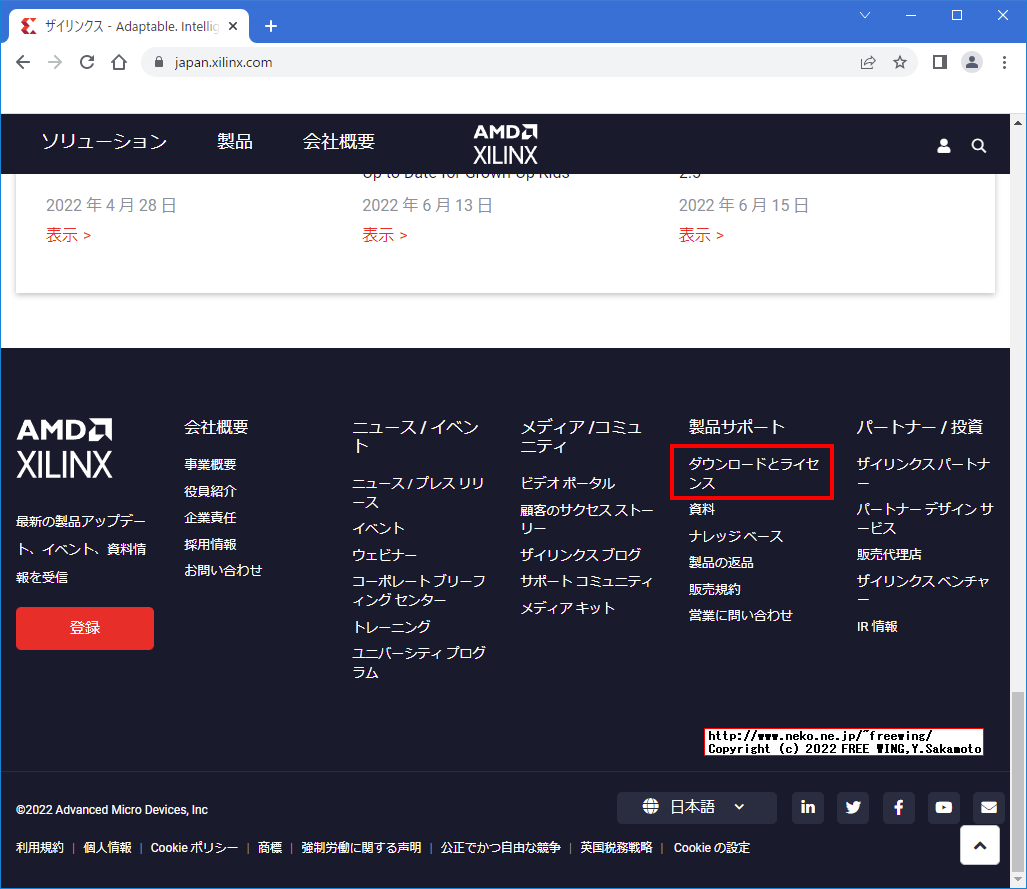

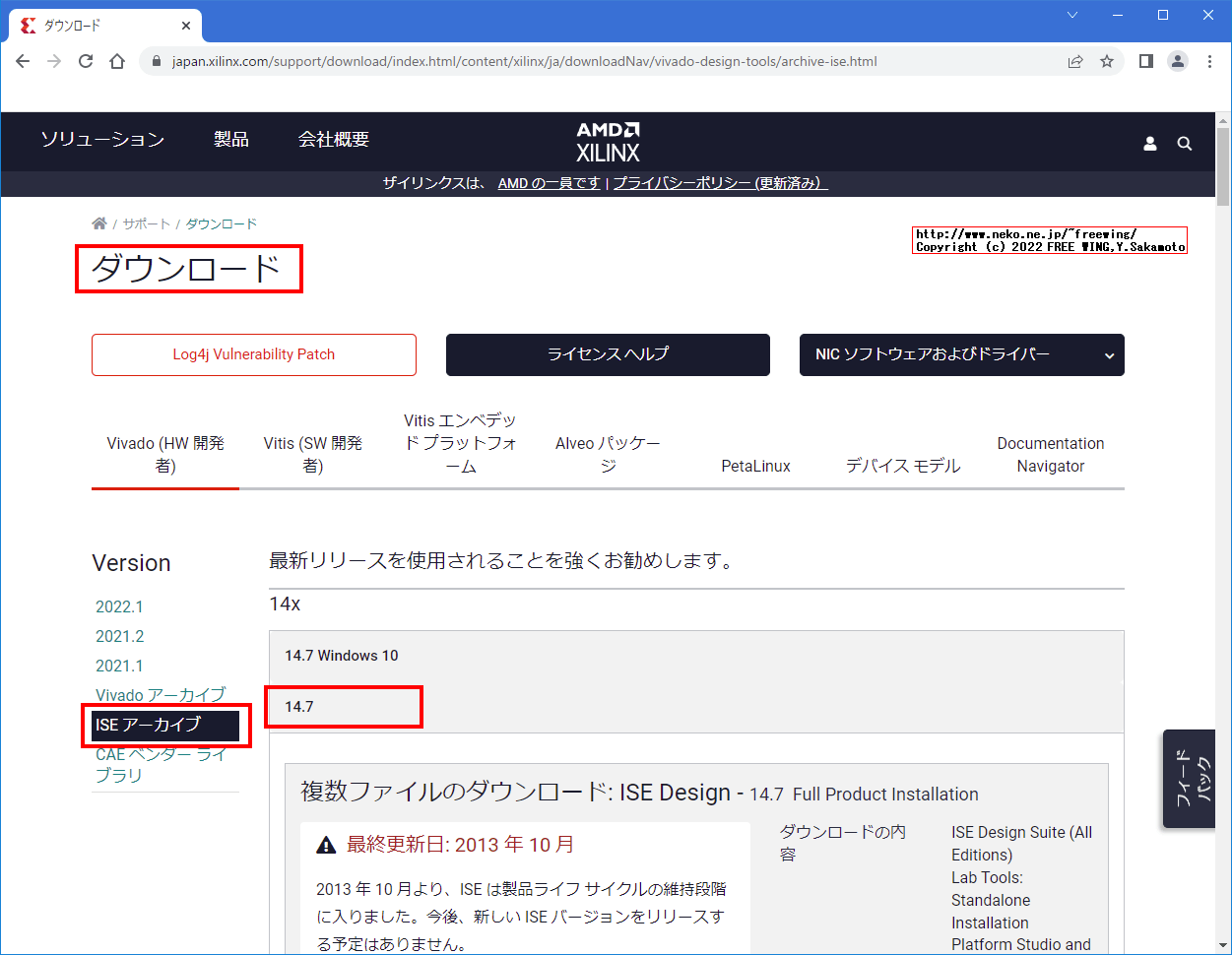

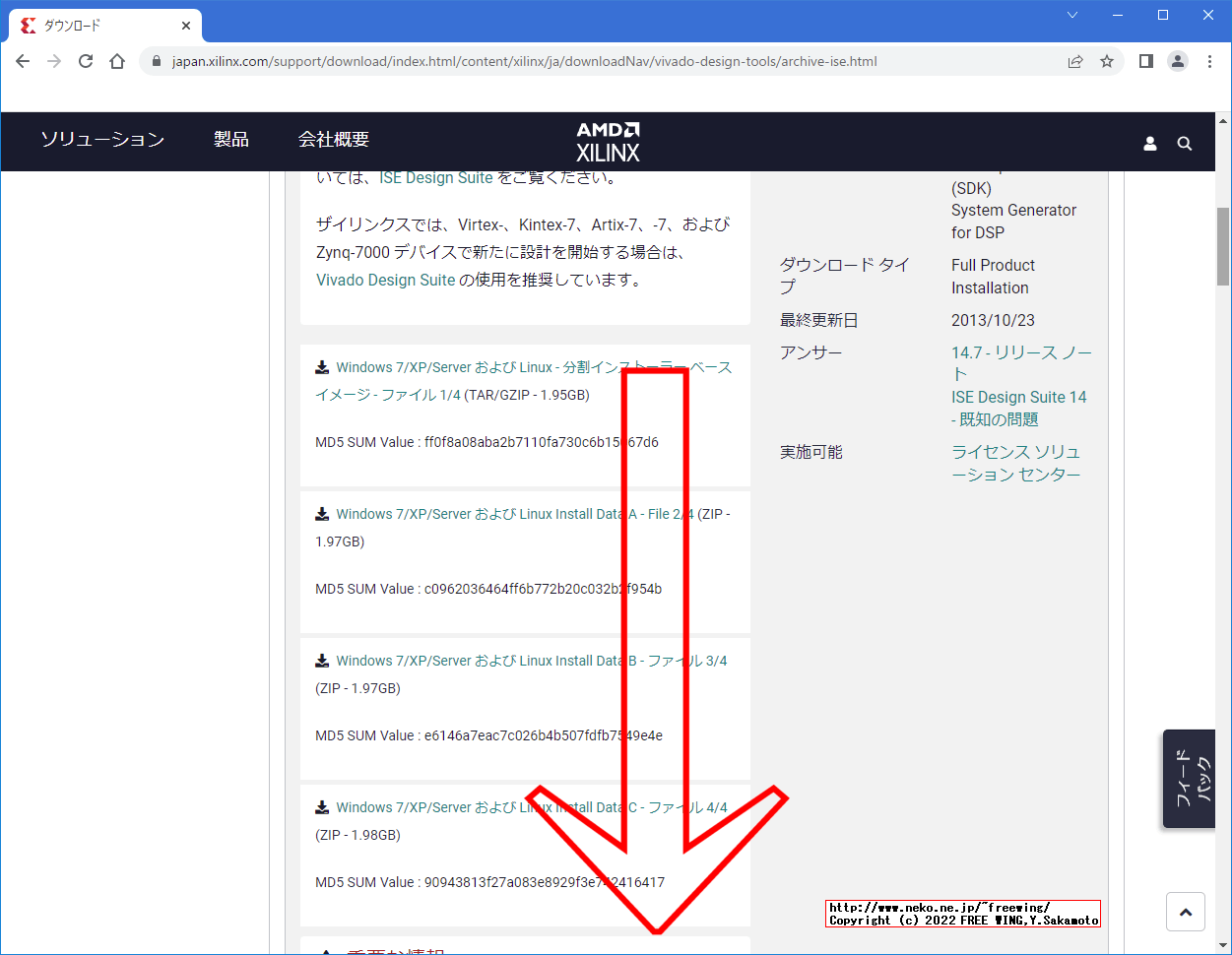

・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7をダウンロードする方法



 Xilinx_ISE_DS_14.7_1015_1.tar

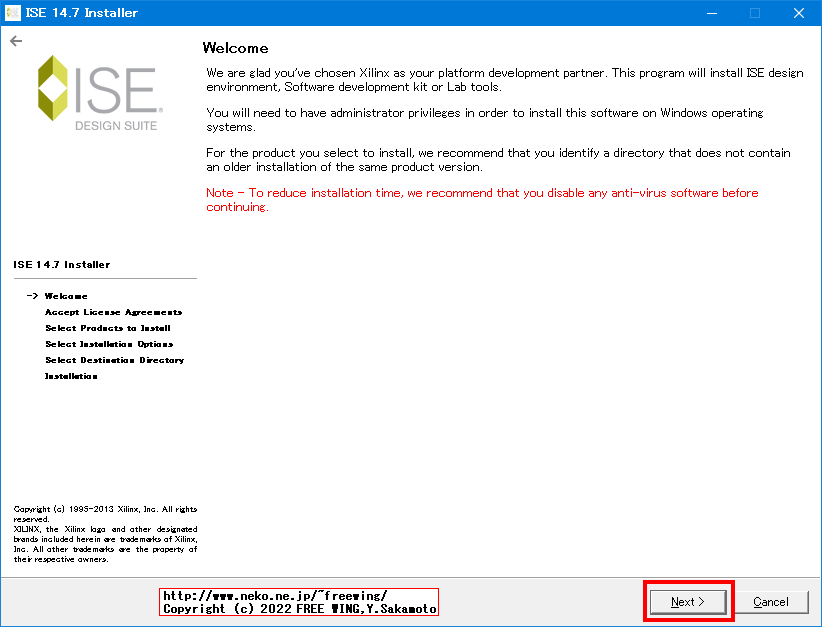

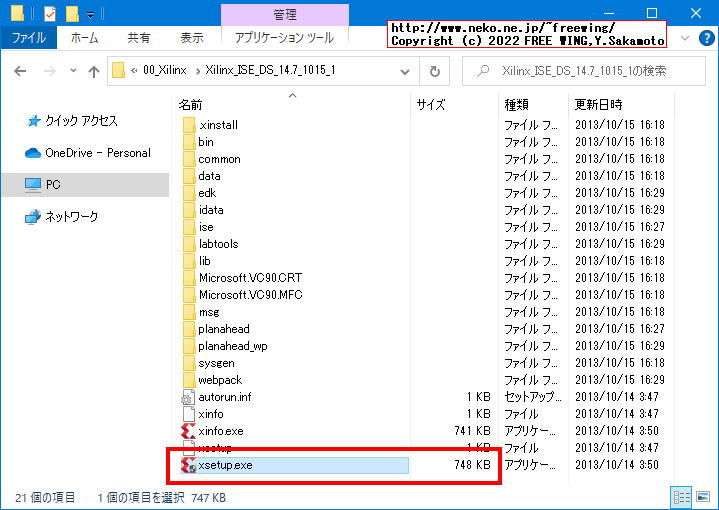

 上記を解凍して xsetup.exeを実行する。
 途中の画面で ISE WebPACKを選択します。

 インストールが完了したら、下記の SOLUTIONの対応を行う。

 ISEを起動すると「ライセンスが無いぞ!」画面が出るので Xilinx.licファイルを読み込ませる。
 これで FPGAの開発が開始できます。

 (゚д゚)ウマー

AR# 62380: ISE インストール - Windows 8.1 または Windows 10 マシンに ISE 10.1 または 14.7 をインストールして実行する方法

62380 - ISE Install - Installing and Running ISE 10.1 or 14.7 on a Windows 8.1 or Windows 10 machine

 ※ Xilinxの公式の案内だが、下記の手順は現状のままで提供されており、ザイリンクスが公式にサポートするものではありません。

PROBLEM
 ・Platform Cable USB II (DLC10) programmerが iMPACTで使えない
 ・ライセンスの登録で「Load License..」でアプリがクラッシュする
  >> SmartHeap をオフにする(libPortability.dllファイルを差し替える)
 ・PlanAheadがクラッシュする
  >> 32 ビットで実行する(起動パラメータに -m32を付ける)

SOLUTION
・ ISE 14.7 64 ビット - SmartHeap をオフにする

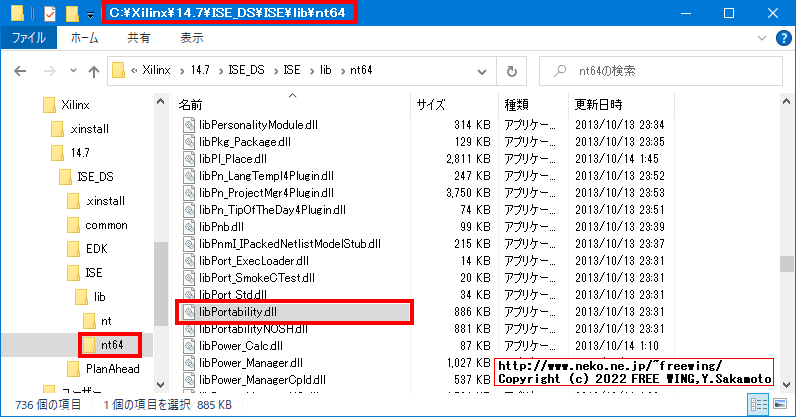

1) ISE インストール ディレクトリである \Xilinx\14.7\ISE_DS\ISE\lib\nt64\ に移動します。
2) . libPortability.dll ファイルの名前を libPortability.dll.orig に変更します。
3) libPortabilityNOSH.dll ファイルのコピーを同じフォルダー内に作成し、libPortability.dll に名前変更します。
4) \Xilinx\14.7\ISE_DS\common\lib\nt64\ フォルダーで手順 1 ~ 3 を繰り返します。

・ PlanAhead 14.7 64 ビット - 32 ビットで実行する
1) デスクトップまたは [スタート] メニューで、PlanAhead ショートカットを右クリックします。
2. [プロパティ] をクリックします。

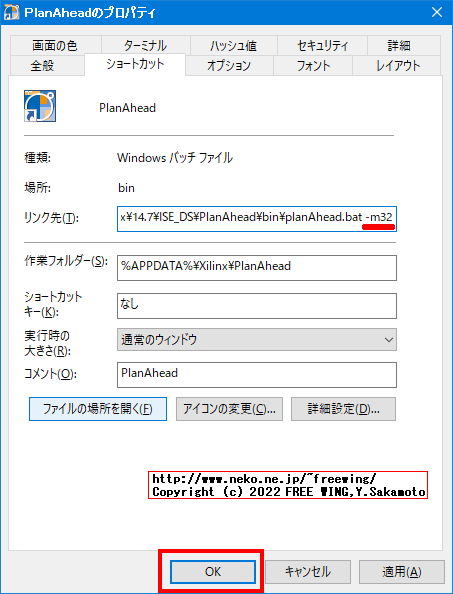

3) 下のスクリーンショットに示すように、[ショートカット] タブで、[ターゲット] フィールドの内容の最後に「-m32」を追加します (スペースを含む)。

SOLUTION
サポートされている OS を使用して仮想マシンをインストールして実行する
18419 - Install - Operating System (OS) Support on Xilinx ISE Design Tools

● ISE 14.7の SmartHeap をオフにする(libPortability.dllファイルを差し替える)のバッチファイル
@echo off
rem Xilinx ISE 14.7 libPortability.dll patch for Windows 10

if not exist C:\Xilinx goto NO_XILINX
cd /d C:\Xilinx

if not exist .\14.7\ISE_DS goto NO_XILINX
cd .\14.7\ISE_DS

rem C:\Xilinx\14.7\ISE_DS\common\lib\nt64
cd .\common\lib\nt64
if exist libPortability.dll.orig goto SKIP

ren libPortability.dll libPortability.dll.orig
cd ..\..\..\

rem C:\Xilinx\14.7\ISE_DS\ISE\lib\nt64
cd .\ISE\lib\nt64
if exist libPortability.dll.orig goto SKIP
ren libPortability.dll libPortability.dll.orig
copy libPortabilityNOSH.dll libPortability.dll

rem C:\Xilinx\14.7\ISE_DS\common\lib\nt64
copy libPortabilityNOSH.dll ..\..\..\common\lib\nt64\libPortability.dll

echo Done

:EXIT
echo Exit
pause
exit /b

:NO_XILINX
echo No Xilinx
pause
exit /b

:SKIP
echo Patch Already Applied
pause
exit /b

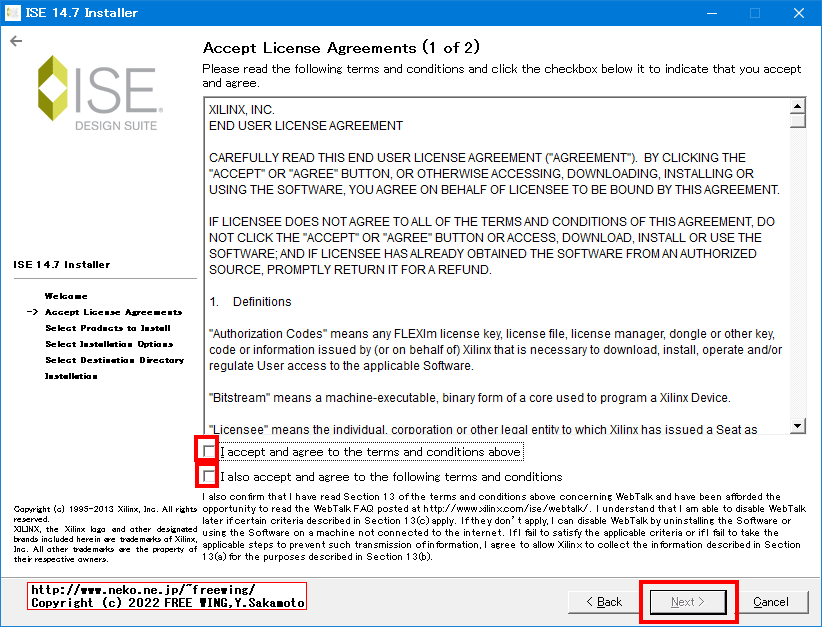

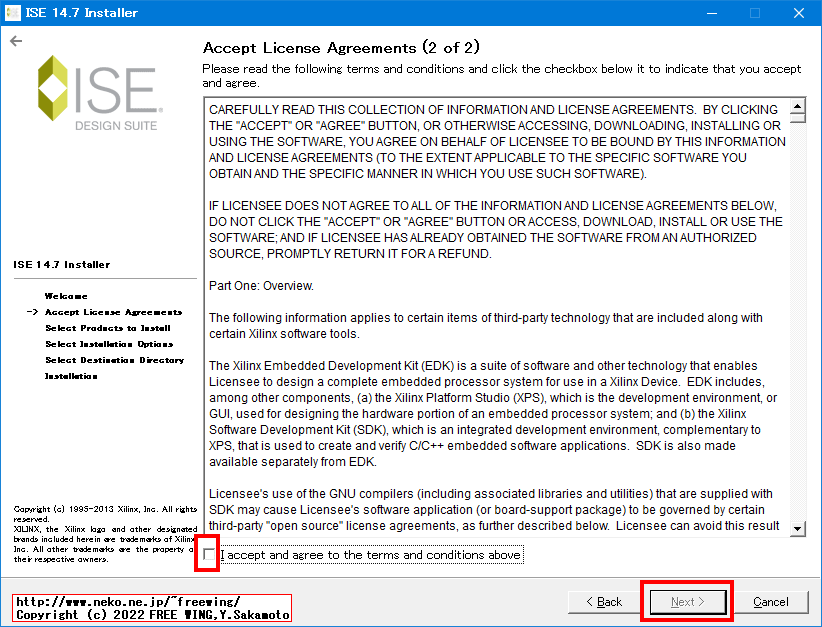

● Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

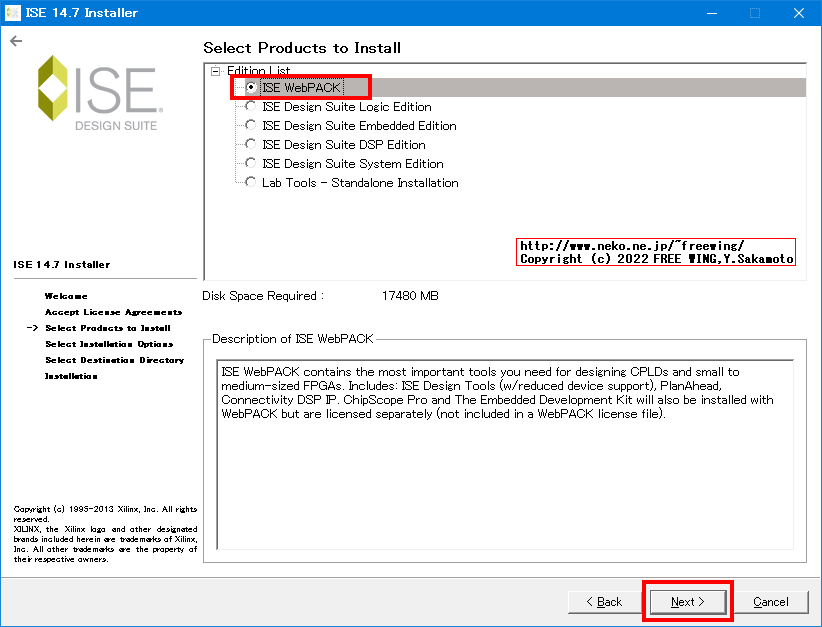

 無料の ISE WebPACKを選択します。

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

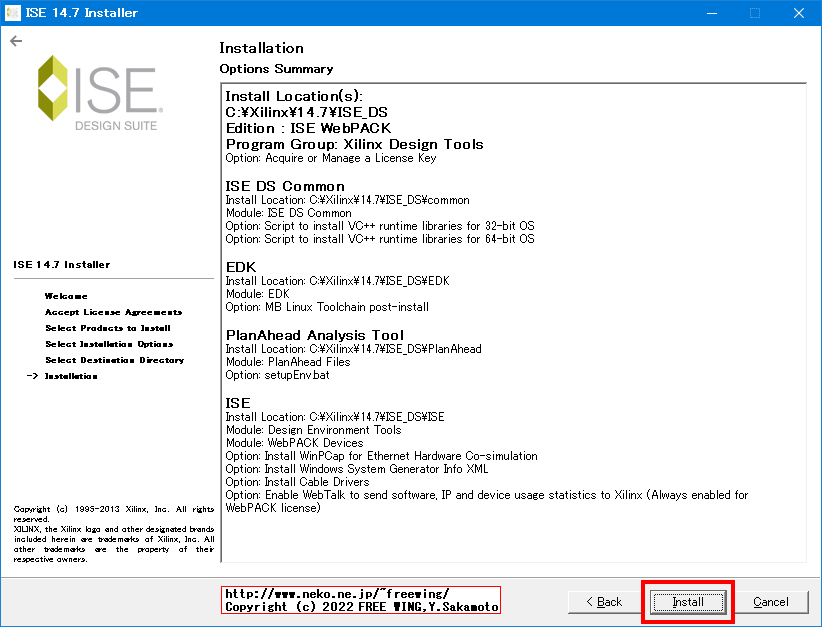

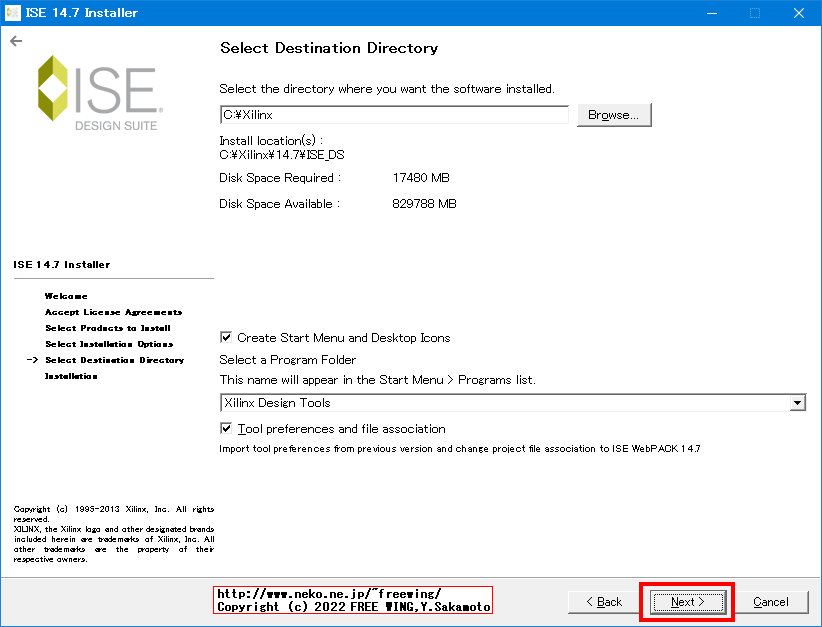

 大体 18GBの容量が必要です。

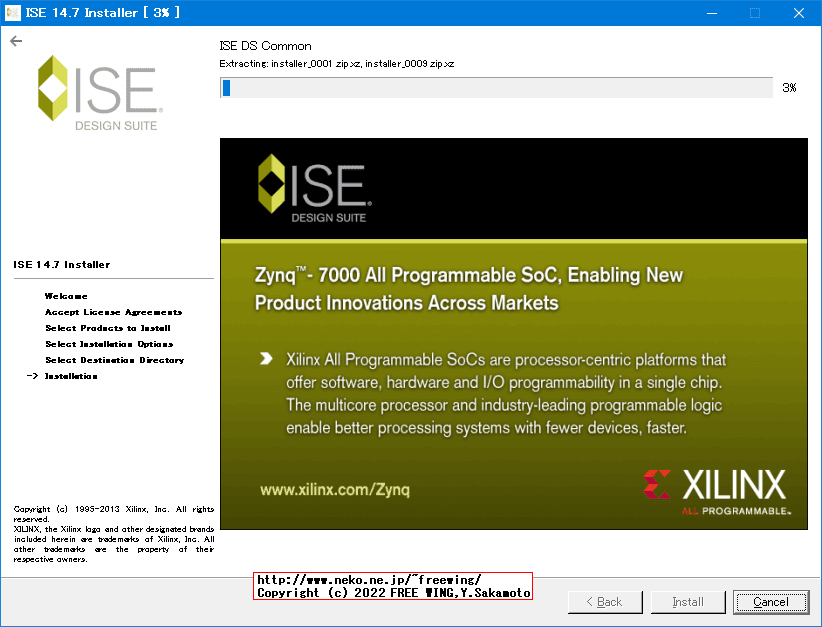

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法



・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

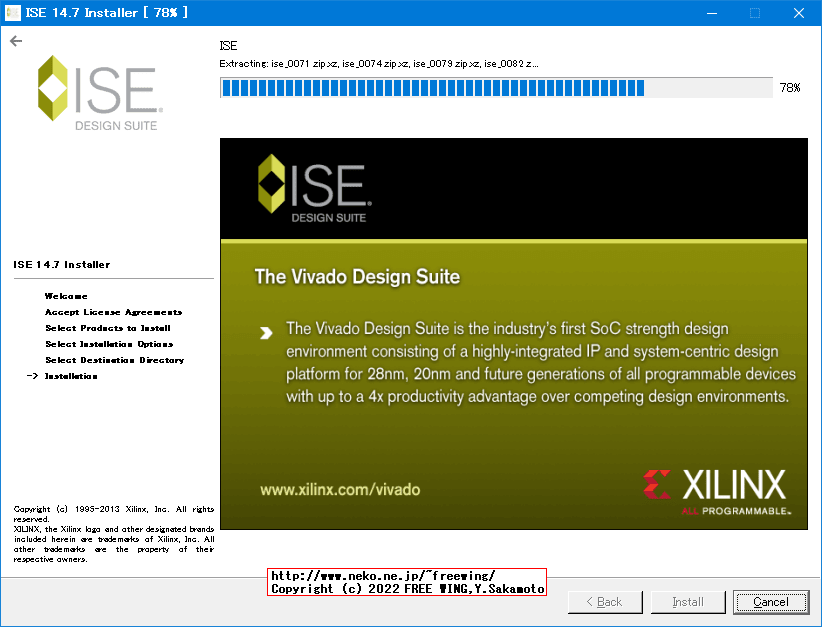

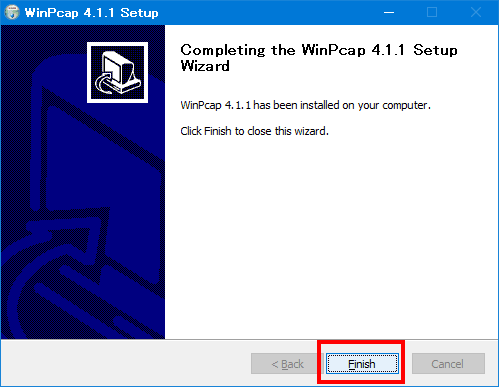

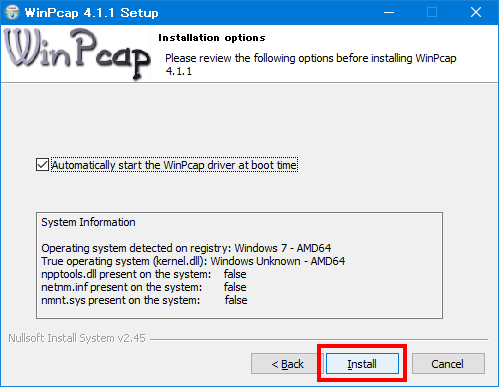

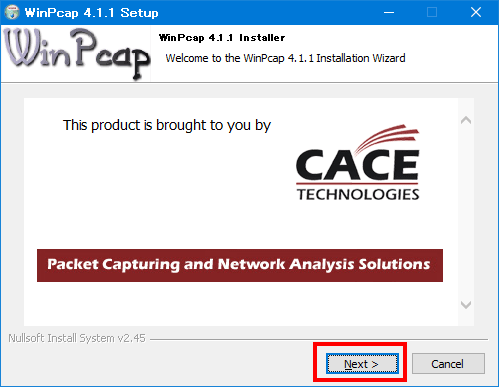

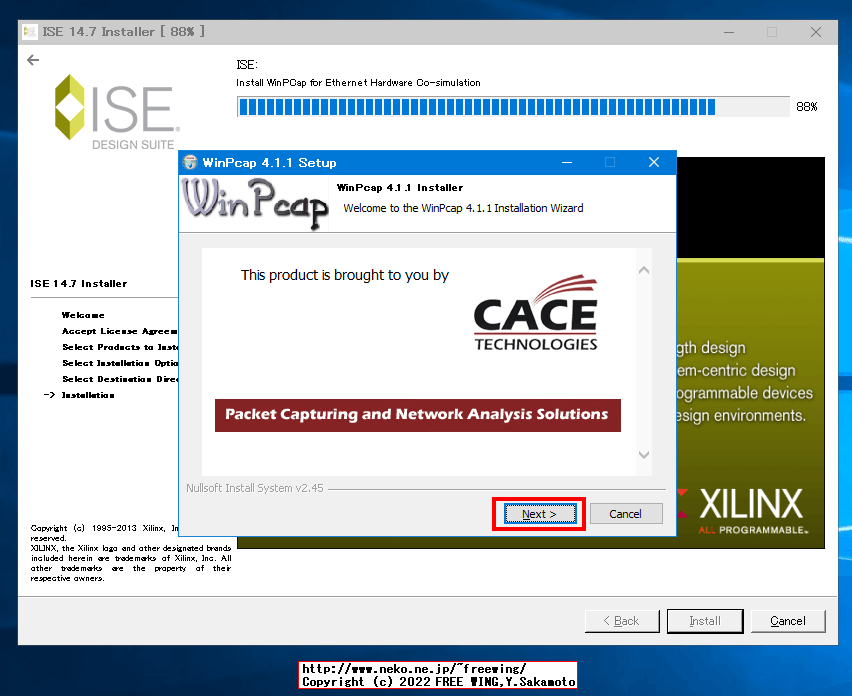

 WinPCapをインストールします。

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

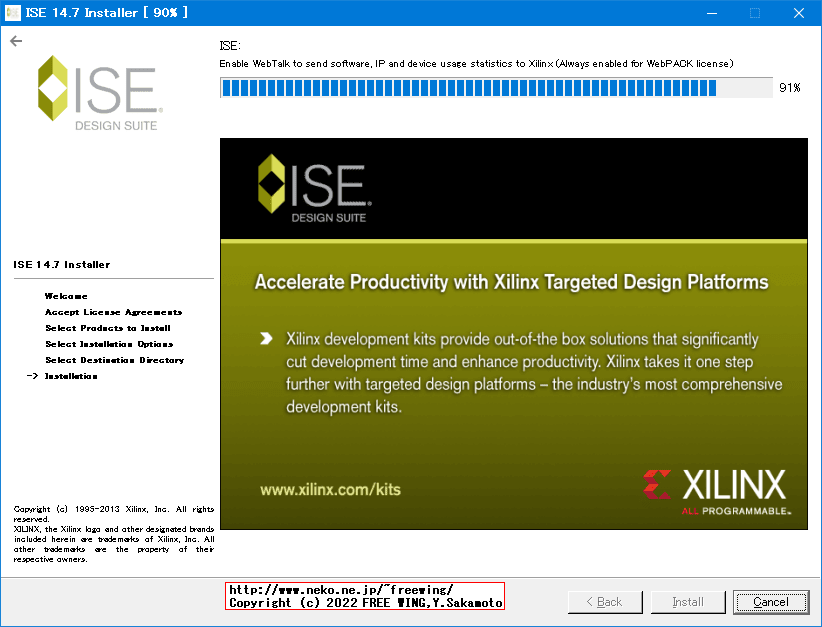

 Xilinx関係の USBデバイスを全部外します。

・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

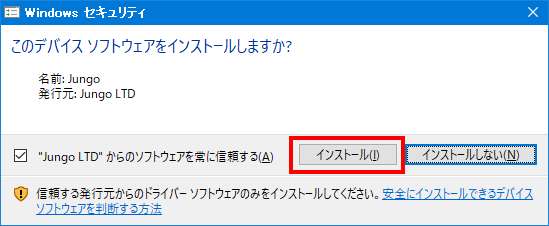

 デバイスドライバをインストールします。

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
 デバイスドライバをインストールします。

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

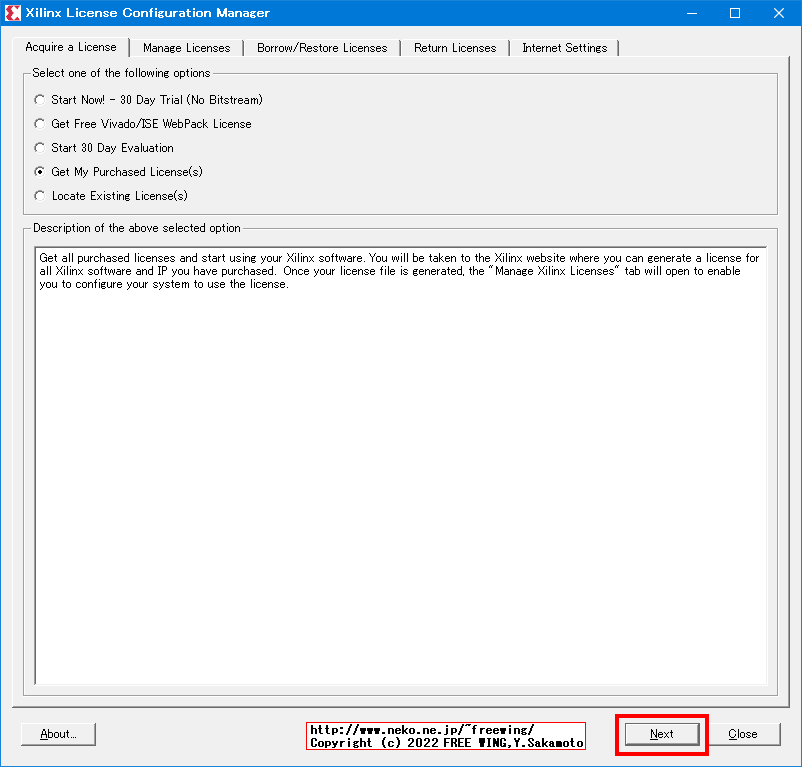

 右下の Nextで次に進みます。

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
 右下の Closeで閉じます。
 ※ この段階では「Load License..」を押すとアプリがクラッシュします。

Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

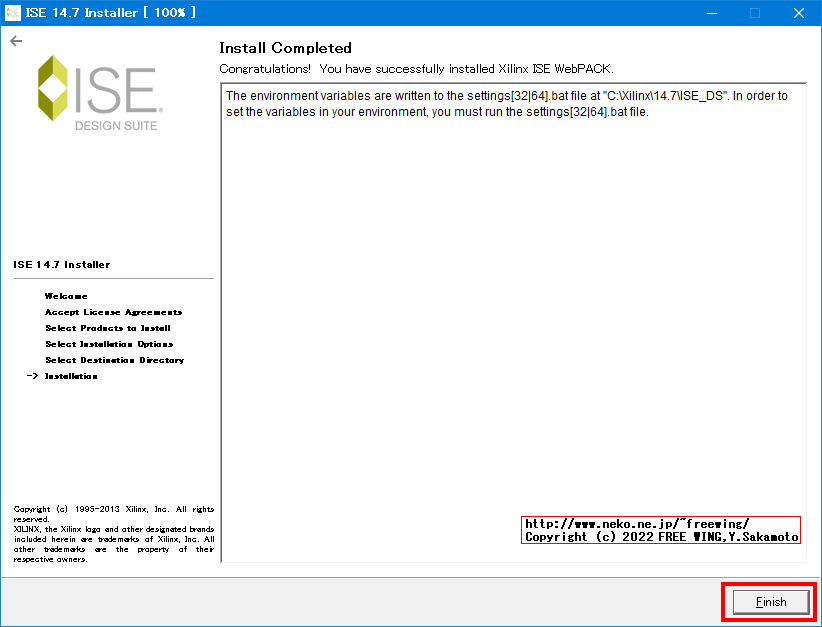

 Finishでインストールは完了。

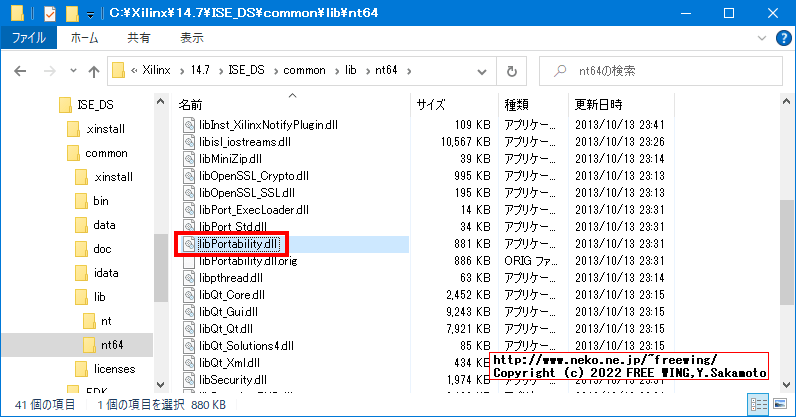

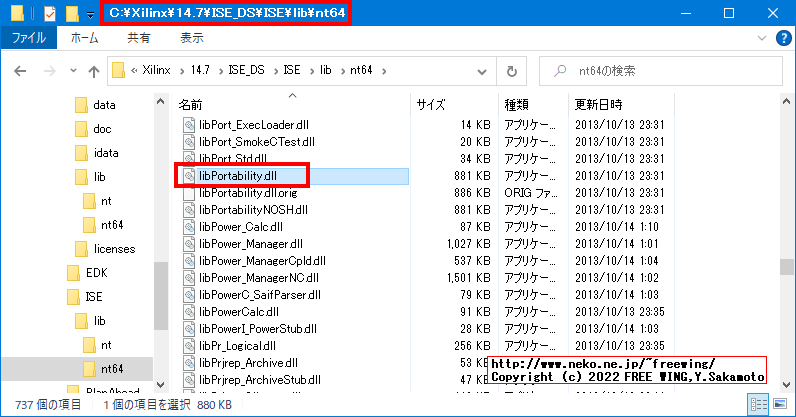

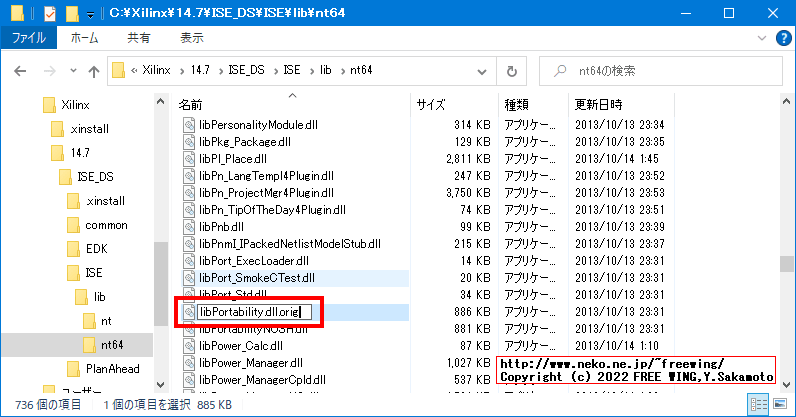

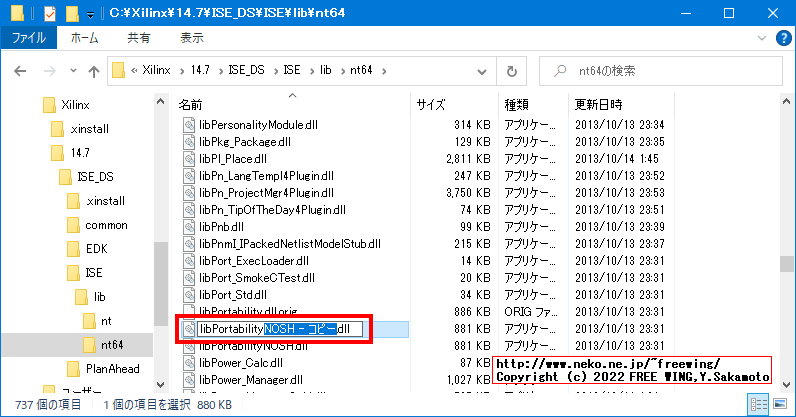

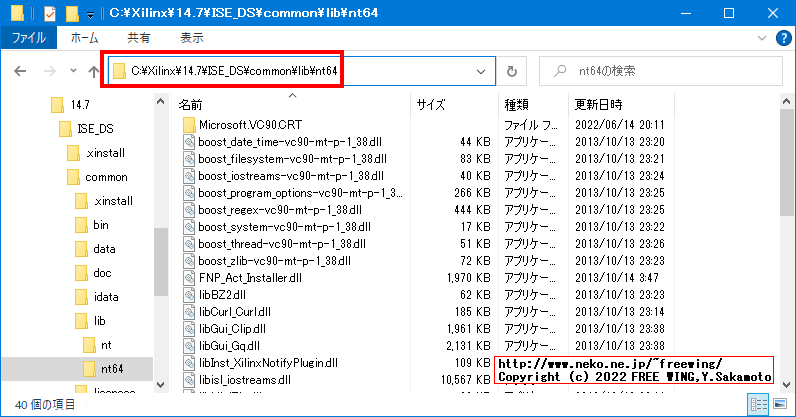

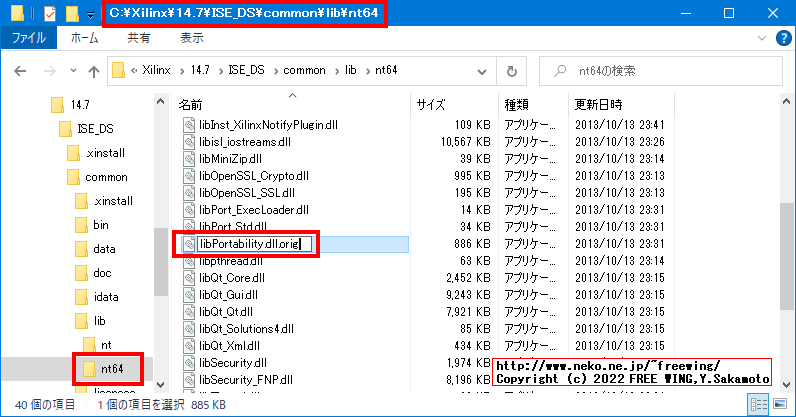

・ ISE 14.7 64 ビット - SmartHeap をオフにする
 ※ 下記の手順は上記のバッチファイルで簡略化できます。
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法



・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法




・ PlanAhead 14.7 64 ビット - 32 ビットで実行する
 ※ 私の環境の場合、PlanAheadの 32ビット化のパッチは不要でした。

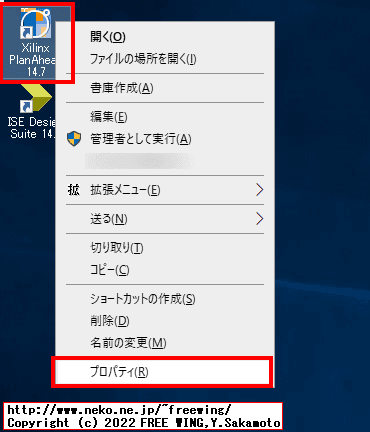

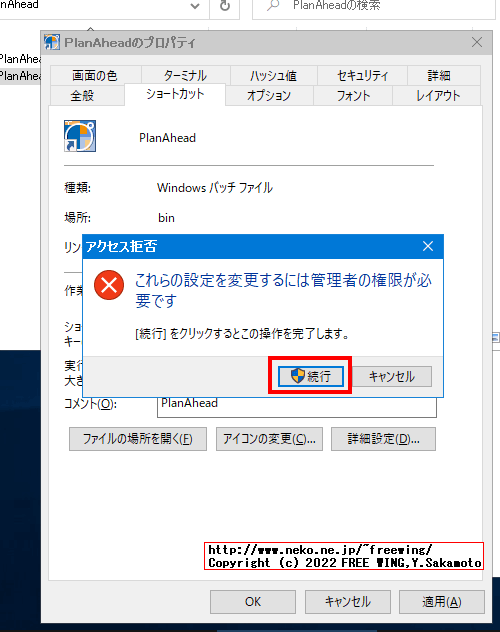

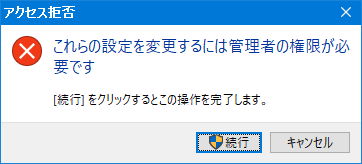

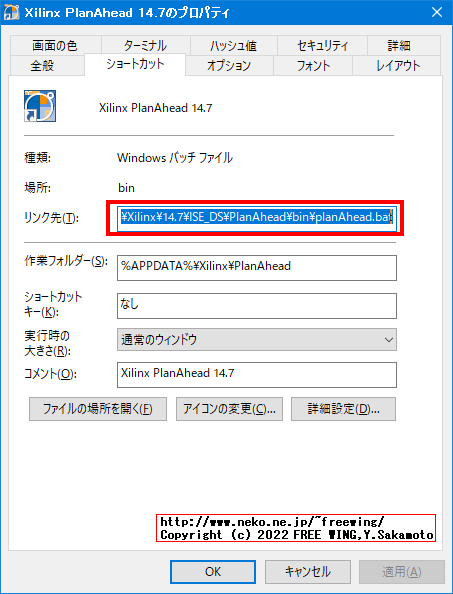

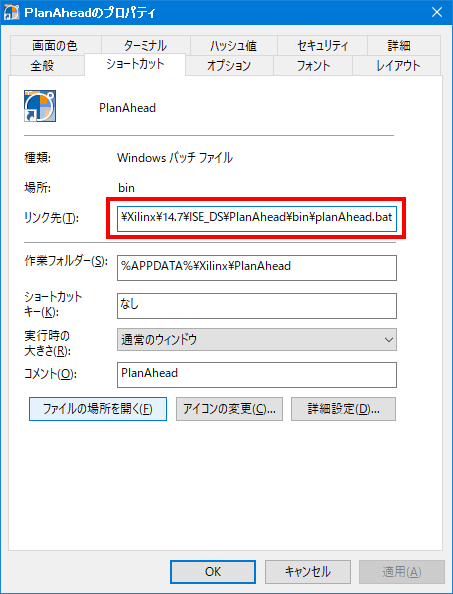

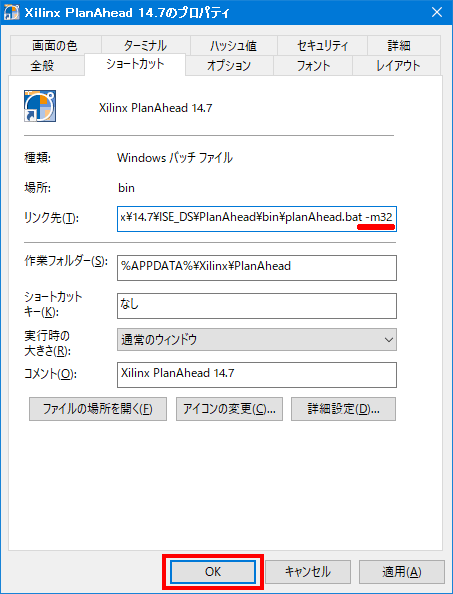

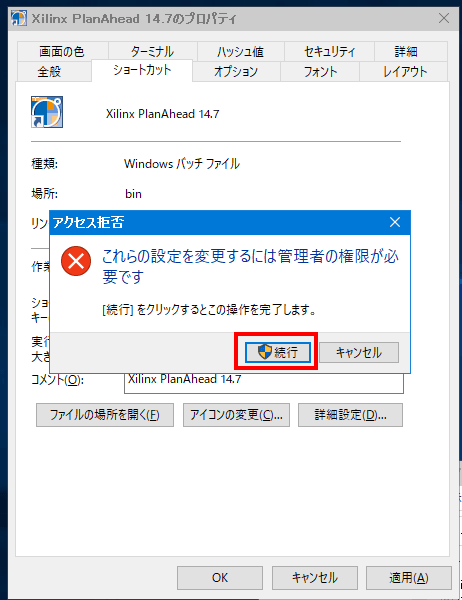

・デスクトップのショートカットの PlanAheadの起動パラメータを 32ビット化します。
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

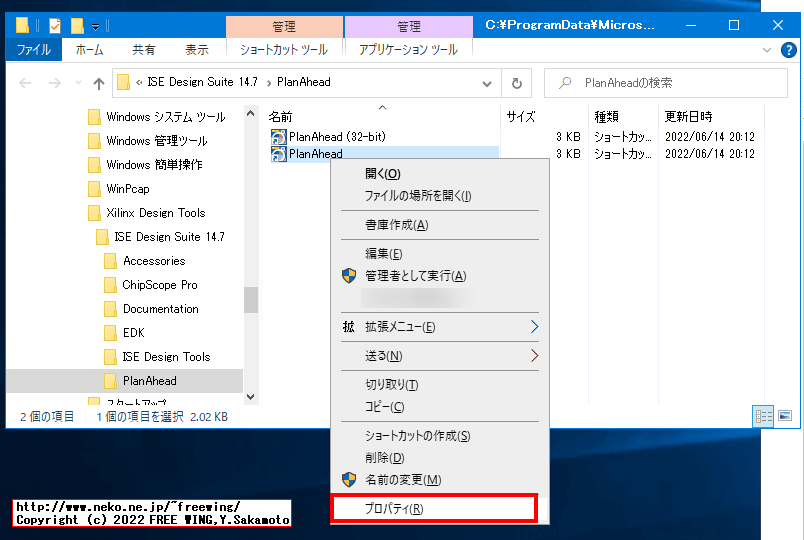

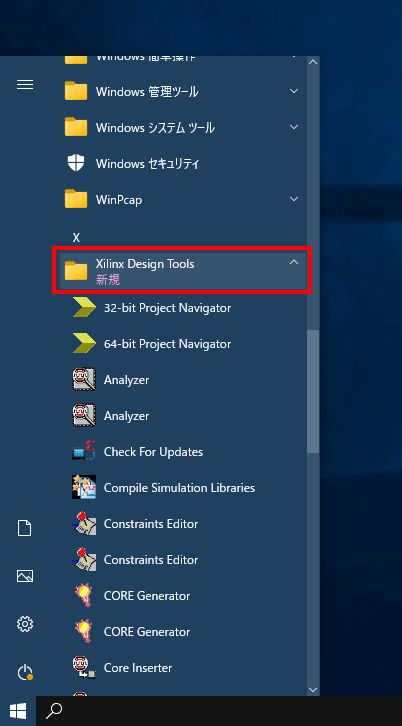

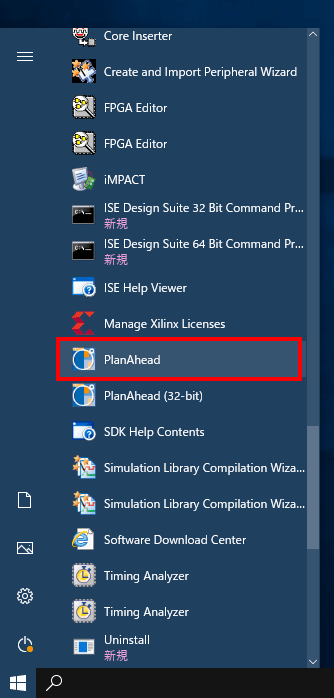

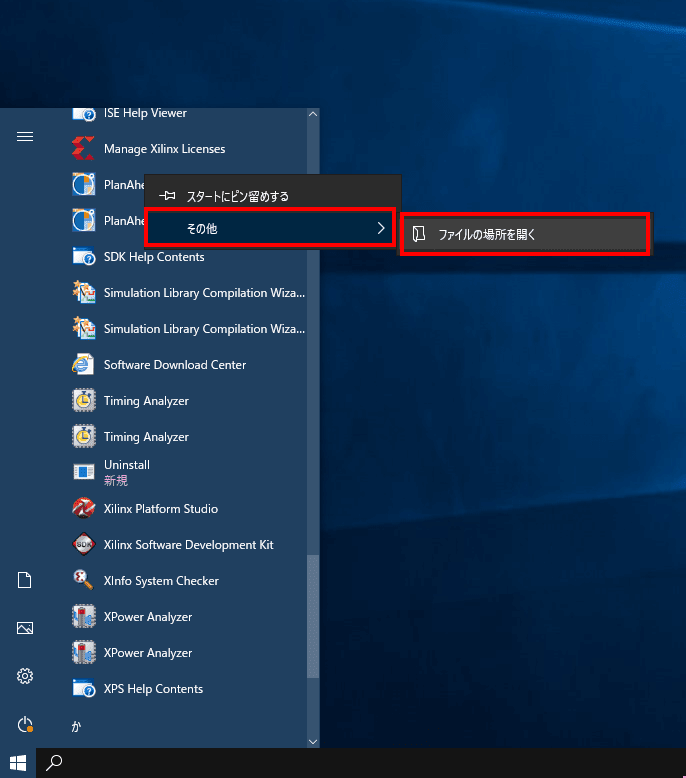

・スタートメニューの中の PlanAheadの起動パラメータを 32ビット化します。
 ※ 私の環境の場合、PlanAheadの 32ビット化のパッチは不要でした。
・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

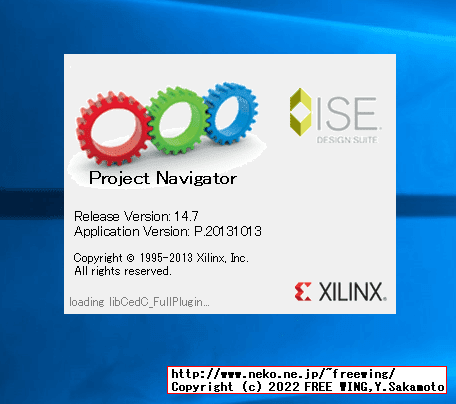

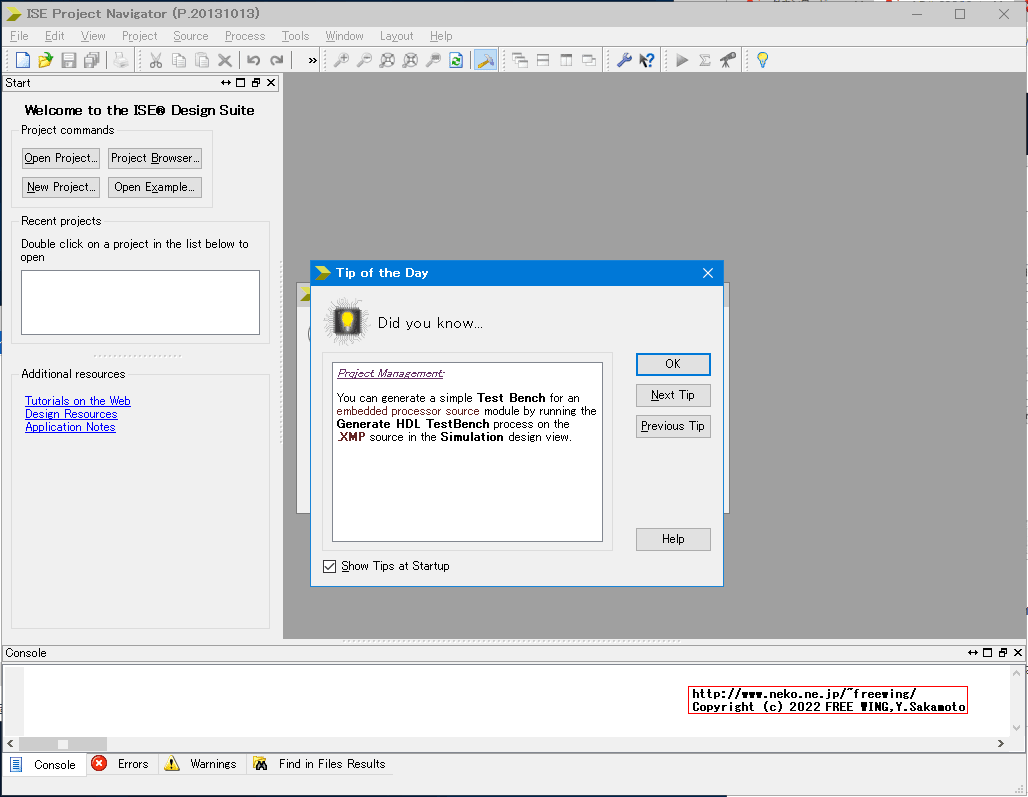

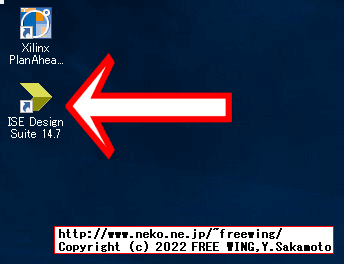

・ ISE WebPACK 14.7のアイコンをダブルクリックして起動します
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法



・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

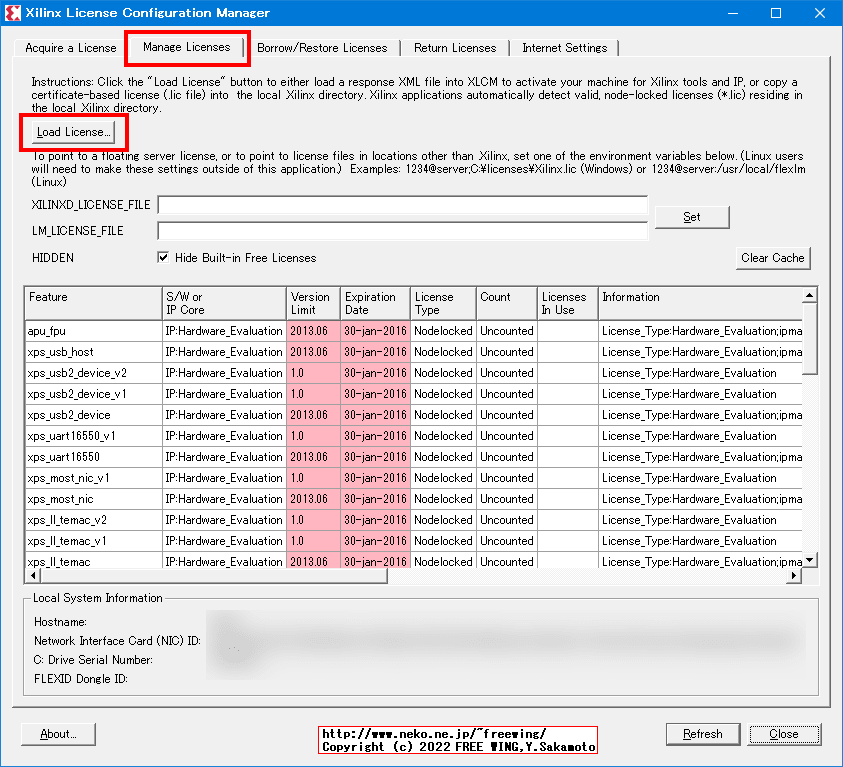

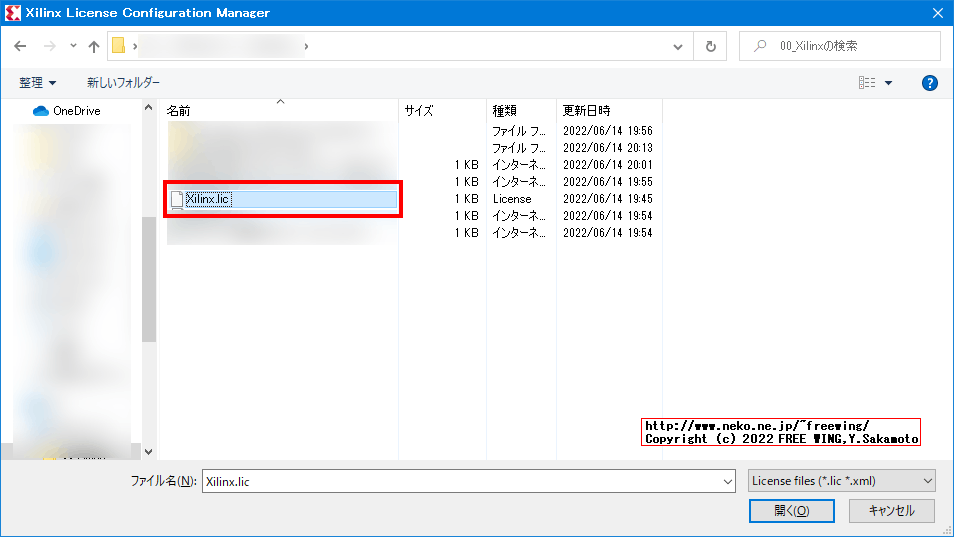

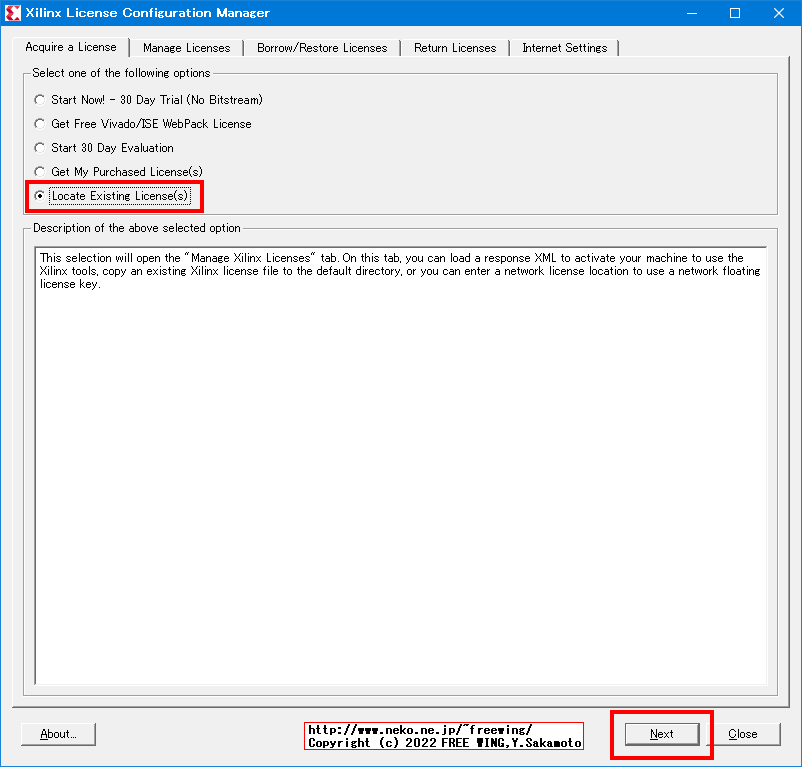

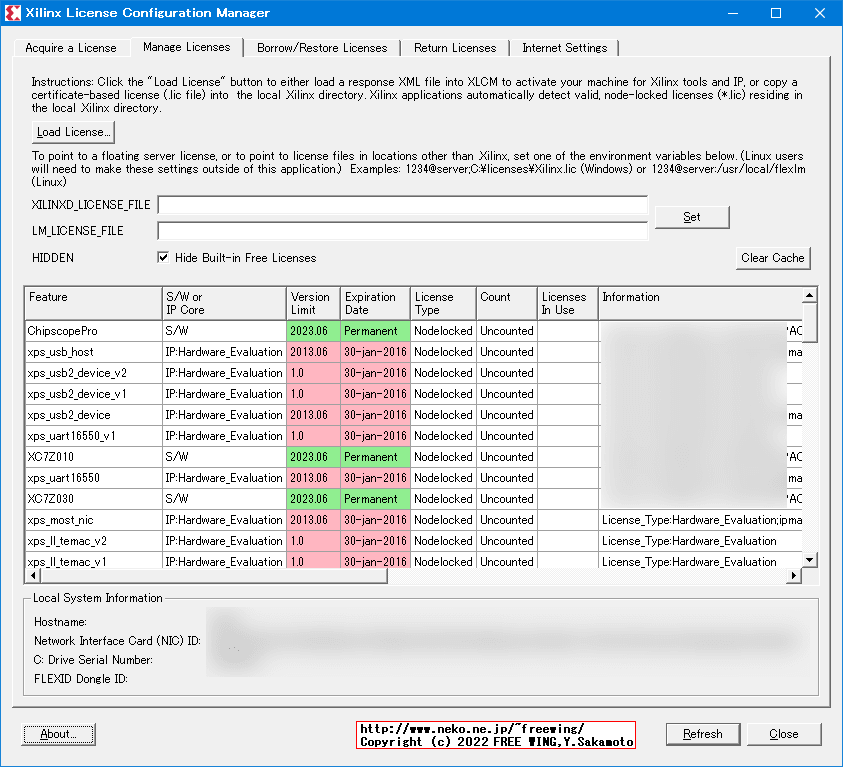

・ ISE WebPACK 14.7のライセンスファイルを読み込ませます
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法

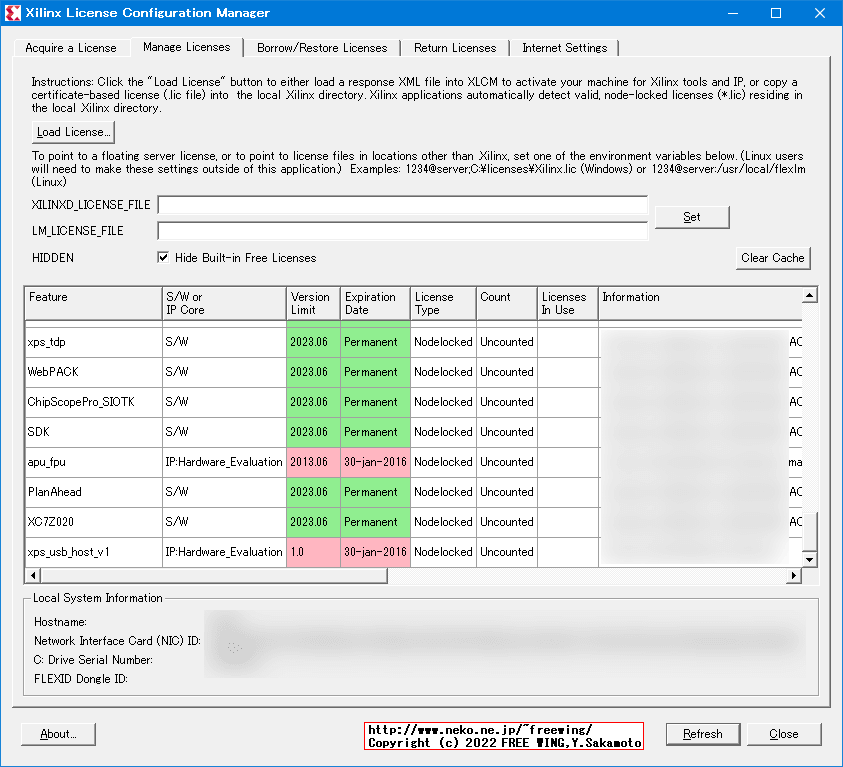

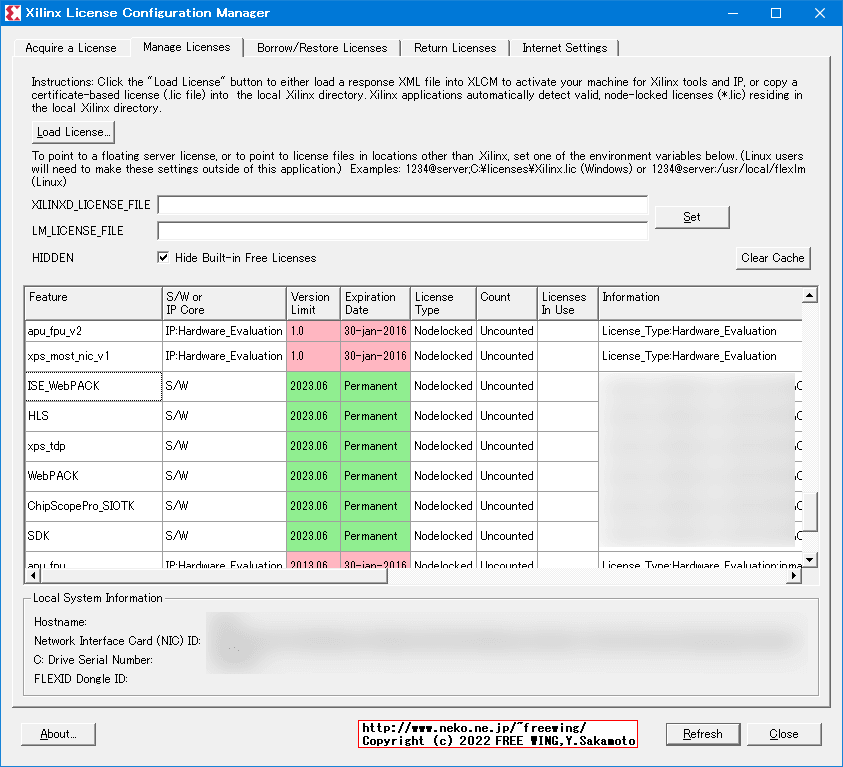

・ Xilinx.lic ライセンスファイルを読み込ませると Permanentで(永久有効)になります
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法


Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法



・Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法
Xilinxの FPGAの開発ソフトウェア ISE WebPACK 14.7を Windows 10にインストールして動かす方法




● Xilinx ISE WebPACK 開発ソフトウェアのライセンスの取得

 ISE WebPACKは無料ですが、ライセンス ファイルの取得が必要です。
 ライセンスファイルの取得も無料でできます。(AMDアカウントの登録が必要)

ライセンスに関するソリューション センター

 無償または評価版製品のライセンスについて
ザイリンクス製品ライセンス取得ページ

 アカウントを登録(フリーメールでも登録可能)して Xilinx.licファイルを取得する。
 一覧に ISE WebPACKのライセンスの項目があるのでクリックする。
 Xilinx.licファイルをダウンロードする。

 ISE WebPACKの Xilinx.licファイルの有効期限は無期限。


● ISE 3.1 ~ ISE 10.xのレジストレーション ID

レジストレーション ID (10.x およびそれ以前のソフトウェア バージョン)



Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

AMD Xilinxの FPGA Spartan-6 XC6SLX16のボードを買ってアーケード ゲームを動かす
AMD Xilinxの FPGA Spartan-6 XC6SLX16のボードを買ってアーケード ゲームを動かす

  ALINX AX309 XC6SLX9の中華クローンの XC6SLX16版を購入しました

Xilinxの FPGA Spartan-6の Block RAM RAMB8BWERに初期値を入れて ROMとして使う方法
Xilinxの FPGA Spartan-6の Block RAM RAMB8BWERに初期値を入れて ROMとして使う方法

  Xilinxの FPGA Spartan-6の Block RAM RAMB8BWERに初期値を入れて ROMとして使う方法

FPGA Spartan-6 XC6SLX16でファミコンを動かす!
FPGA Spartan-6 XC6SLX16でファミコンを動かす!

  Xilinx FPGA Spartan-6 XC6SLX16 NES clone in ALINX AX309

Xilinxの FPGA Spartan-6で PicoBlaze KCPSM 8 ビット マイクロコントローラーを動かす!
Xilinxの FPGA Spartan-6で PicoBlaze KCPSM 8 ビット マイクロコントローラーを動かす!

  PicoBlaze KCPSM6 in Spartan-6 with ISE WebPack

Xilinxの FPGA Spartan-6で MicroBlazeを ISE WebPack 14.7で無料ライセンスで動かす方法
Xilinxの FPGA Spartan-6で MicroBlazeを ISE WebPack 14.7で無料ライセンスで動かす方法

  How to MicroBlaze in Spartan-6 with ISE WebPack 14.7 only Free License to Blink LED !

USB HOST機能を FPGAに実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい!!
USB HOST機能を FPGAに実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい!!

  FPGAに USB HOST機能を実装して Low Speedの USB HIDデバイスを接続するのら

USBの通信プロトコルを勉強する
USBの通信プロトコルを勉強する

  今まで漠然としていた USBデバイスの通信方法を理解します

USB HOST機能が欲しいのでワンチップマイコンの GPIOで USB HOST機能を実現する
USB HOST機能が欲しいのでワンチップマイコンの GPIOで USB HOST機能を実現する

  FPGAに USBデバイスを接続したいのですが、USB HOSTの通信を実装できないので困っています

OLIMEX LPC-H40(Philips LPC2106)
OLIMEX LPC-H40(Philips LPC2106)

  MOTHER BOARD for LPC-H40(LPC-H2106) and ASM Sample Program.

線形帰還シフトレジスタ LFSRのまとめ、FPGAの Verilog HDLでの実装例
線形帰還シフトレジスタ LFSRのまとめ、FPGAの Verilog HDLでの実装例

  LFSR Linear Feedback Shift Registerについて調べた

【2022年版】最近流行の RISC-Vプロセッサの環境を WSL Ubuntu上に構築する方法
【2022年版】最近流行の RISC-Vプロセッサの環境を WSL Ubuntu上に構築する方法

  RISC-Vプロセッサの Rocket Chipの開発環境を Windows上に構築して Verilogする方法

XILINX FPGAのBlock RAMをROMとして使う方法
XILINX FPGAのBlock RAMをROMとして使う方法

  FPGAに内蔵のBLOCK-RAMにROMとして初期値を与える方法

スパルタン2で
スパルタン2で"ギャラクシアン基板"を作る!

  Verilog言語で記述してあります

スパルタン2で
スパルタン2で"MIDWAY 8080(TAITO インベーダ基板)"を動かす!

  ハードウェアで本物を作ります

スパルタン2で
スパルタン2で"パックマン"を動かす!

  FPGAでパックマンが動きます

スパルタン2で
スパルタン2で"ド*キーコ*グ"を動かす!

  これもFPGAで動いちゃいます

スパルタン3でアーケードゲームを動かす!
スパルタン3でアーケードゲームを動かす!

  XAPP694の使用例、INVADER/GALAXIAN/PACMAN/D*NKEY-K*NG/TIME PILOT




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2022 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/fpga/xilinx_install_ise_webpack_windows_10/
