Visual Studio 2013の C# .NETで 日本語対応の OCR文字認識アプリを自作する方法 Visual Studio 2013の C# .NETで 日本語対応の OCR文字認識アプリを自作する方法

(オフライン環境で動作可能な 世界各国語対応の OCR文字認識アプリを C# .NETで作成、MS製 OCRライブラリを使用)

Tags: [Windows], [無人インストール]




● Microsoft Visual Studio 2013の C# .NETで OCR文字認識アプリを作成する方法

 Visual Studio 2013を使用して OCR文字認識アプリを作成します。
 OCR = Optical Character Recognition
 あらかじめ印刷や手書きされた文章をスキャンして文字認識を行ないます。

● OCR文字認識アプリを作成する手段

 ここでは OCRエンジンとして無料で使用でき、かつオフライン環境で動作可能な Microsoft製の OCRライブラリを使用します。

 1) MS Office付属の Microsoft Office Document Imaging(通称 MODI)機能を使用する方法
 2) NuGet.orgの Microsoft.Windows.Ocr 1.0.0を使用する方法
 3) Windows SDKの OCRライブラリを使用する方法
 4) その他、、、

 1) MS Office付属の Microsoft Office Document Imaging(通称 MODI)機能を使用する方法
  メリット:Office 2003か Office 2007に付属しているので XP等のパソコンでも動作可能

  入手方法:
  1) Office 2003か Office 2007の拡張機能 Microsoft Office ツールの中の Microsoft Office Document Imagingをインストールする。

  2) MDI to TIFF File Converter をダウンロードしてインストールする
MDI to TIFF File Converter
 ※ http://www.microsoft.com/ja-jp/download/~~の ja-jpページには存在しません。
Language: English
Version: 1.0
File Name: MDI2TIFConverter.exe
Date Published: 7/11/2012
File Size: 1.9 MB

  3) SharePoint Designer 2007 をインストールする
   SharePoint Designer 2007 は Microsoft ダウンロード センターから無料でダウンロードできます。
SharePoint Designer 2007 のダウンロード
バージョン: 1
公開日: 2009/04/09
ファイル名: SharePointDesigner.exe
ファイル サイズ: 431.1 MB

Microsoft Office 2010 で使用する MODI のインストール

 2) NuGet.orgの Microsoft.Windows.Ocr 1.0.0を使用する方法
Microsoft.Windows.Ocr 1.0.0 - Microsoft OCR Library for Windows Runtime
using WindowsPreview.Media.Ocr;
 NuGetの Microsoft.Windows.Ocrに付属している OcrResourcesGenerator.exeを実行すると認識する言語を増やせる。
Install-Package Microsoft.Windows.Ocr -Version 1.0.0

Microsoft OCR Library Sample

 3) Windows SDKの OCRライブラリを使用する方法
   Windows 10 SDKを使用しますが、開発環境が Visual Studio 2013なので最新の Windows 10 SDKは使用しません。
   わざと古いバージョンの Windows 10 SDK 10.1.10586.212を使用します。
Windows SDK とエミュレーターのアーカイブ
Windows 10 SDK (10586)
http://download.microsoft.com/download/2/1/2/2122BA8F-7EA6-4784-9195-A8CFB7E7388E/StandaloneSDK/sdksetup.exe

入手可能な Windows SDK について Winows 8 / 8.1 / 10 向け

2018/07/29
Visual Studio 2013に Windows 10 SDK + UwpDesktopで UWPの機能を素の Windowsアプリから使用
Visual Studio 2013に Windows 10 SDK + UwpDesktopで UWPの機能を素の Windowsアプリから使用

  VS2013に Win 10 SDKをインストールして Uwp Desktopで UWPの機能を従来の Windowsアプリで動かす


● UWPアプリで使用するライブラリ機能を WPFアプリで使用する方法

 UWP Universal Windows Platform向けのライブラリ機能を WPFや Windows Form、コンソールアプリ(従来の Windowsのアプリ)で動かす方法

 UwpDesktop UWP for Desktopを使用します。
UwpDesktop - UWP for Desktop

 なお、開発環境が Visual Studio 2013とインストールする Windows 10 SDKのバージョンが 10.1.10586.212と言う事なので、UwpDesktopのバージョンもそれに合わせた古いバージョンにします。
Install-Package UwpDesktop -Version 10.0.10586.3


● それぞれの場合の Windows OCRの実装方法

 1) MS Office付属の Microsoft Office Document Imaging(通称 MODI)機能を使用する方法

 2) NuGet.orgの Microsoft.Windows.Ocr 1.0.0を使用する方法
Microsoft OCR Library Sample
 このサンプルが VS2013そのままコンパイルして動きます。
 日本語を認識したい場合は OcrResourcesGenerator.exeを実行して OCR認識言語リソースファイル MsOcrRes.orpを生成して差し替えます。

 3) Windows SDKの OCRライブラリを使用する方法



● (2) NuGet.orgの Microsoft.Windows.Ocr 1.0.0を使用する方法

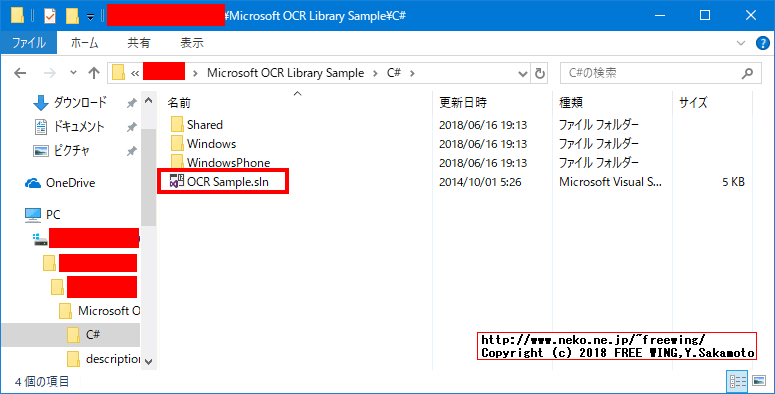

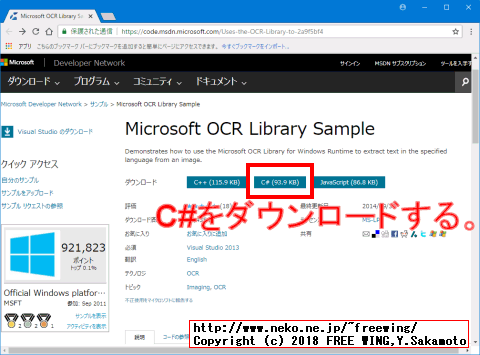

Microsoft OCR Library Sample
 このサンプルが VS2013でそのままコンパイルして動きます。

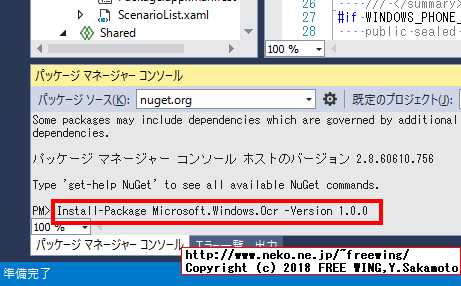

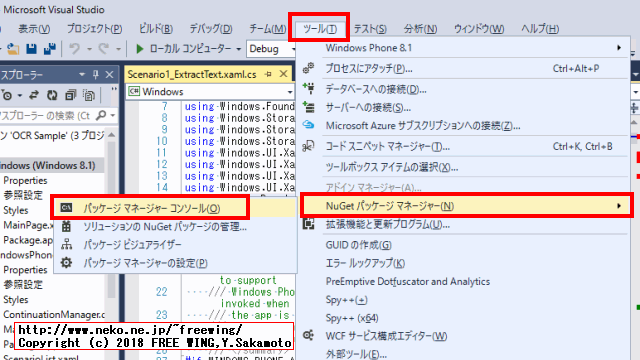

 NuGetパッケージ マネージャーのパッケージ マネージャー コンソールで下記を実行します。
Install-Package Microsoft.Windows.Ocr -Version 1.0.0
 で Microsoft.Windows.Ocrをインストールします。

 日本語を認識したい場合は OcrResourcesGenerator.exeを実行して OCR認識言語リソースファイル MsOcrRes.orpを生成して差し替えます。

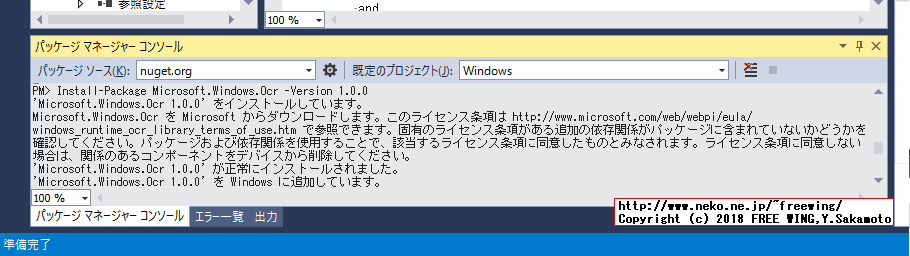

PM> Install-Package Microsoft.Windows.Ocr -Version 1.0.0

'Microsoft.Windows.Ocr 1.0.0' をインストールしています。
Microsoft.Windows.Ocr を Microsoft からダウンロードします。このライセンス条項は http://www.microsoft.com/web/webpi/eula/windows_runtime_ocr_library_terms_of_use.htm で参照できます。固有のライセンス条項がある追加の依存関係がパッケージに含まれていないかどうかを確認してください。パッケージおよび依存関係を使用することで、該当するライセンス条項に同意したものとみなされます。ライセンス条項に同意しない場合は、関係のあるコンポーネントをデバイスから削除してください。
'Microsoft.Windows.Ocr 1.0.0' が正常にインストールされました。
'Microsoft.Windows.Ocr 1.0.0' を Windows に追加しています。
'Microsoft.Windows.Ocr 1.0.0' が Windows に正常に追加されました。

 OCRで読み込める画像は各辺のサイズが 40ドット以上 2600ドット以下。
    // Check whether is loaded image supported for processing.
    // Supported image dimensions are between 40 and 2600 pixels.
    if (bitmap.PixelHeight < 40 ||
        bitmap.PixelHeight > 2600 ||
        bitmap.PixelWidth < 40 ||
        bitmap.PixelWidth > 2600)
    {
        ImageText.Text = "Image size is not supported." +
            Environment.NewLine +
            "Loaded image size is " + bitmap.PixelWidth + "x" + bitmap.PixelHeight + "." +
            Environment.NewLine +
            "Supported image dimensions are between 40 and 2600 pixels.";

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

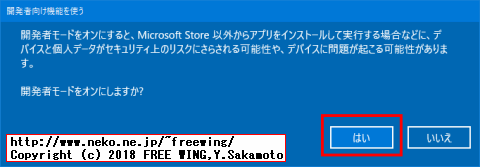

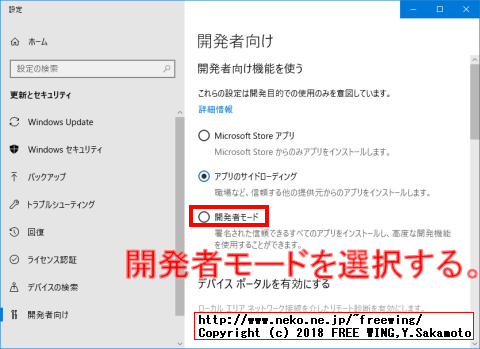

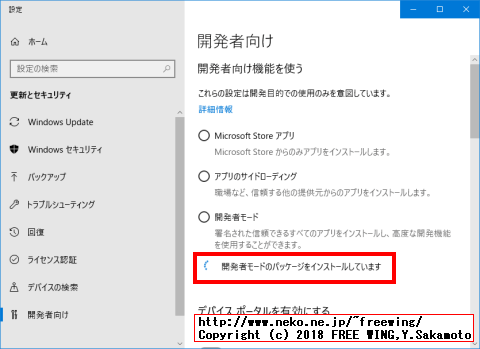

●開発中は「開発者向け」設定の「開発者向け機能を使う」を「開発者モード」に設定します。

 VisualStudioでプロジェクトを読み込むと自動的に「開発者向け」設定画面が出ます。
 開発中は「開発者向け」設定の「開発者向け機能を使う」を「開発者モード」に設定します。
 これをしないとビルドしたアプリを実行できない。
・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法



・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

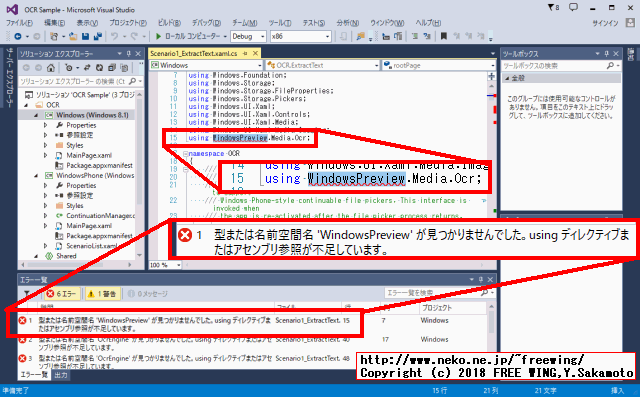

using WindowsPreview.Media.Ocr;

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

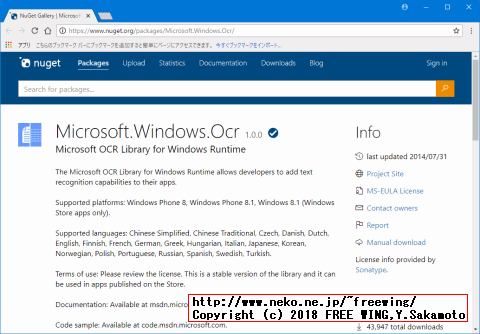

Microsoft.Windows.Ocr 1.0.0 - Microsoft OCR Library for Windows Runtime

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Install-Package Microsoft.Windows.Ocr -Version 1.0.0

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

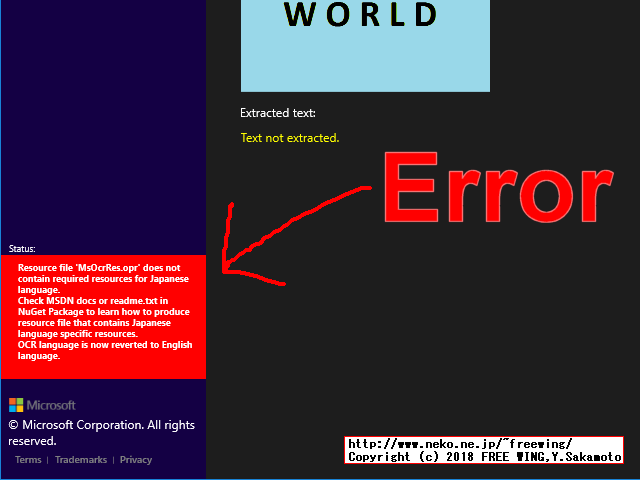

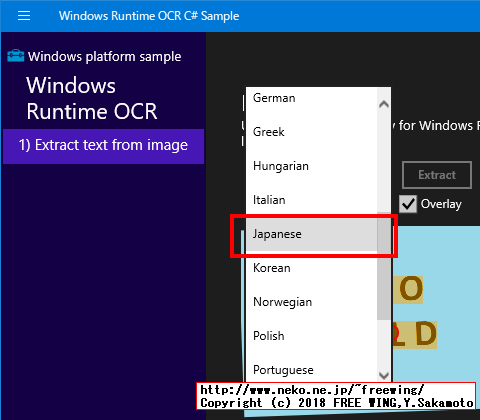

 OCRの認識文字辞書に日本語が無いとエラーになります。
 下記の手順で MsOcrRes.orpの OCRの認識文字辞書に日本語を追加します。

● OCRで認識する言語を追加したい場合

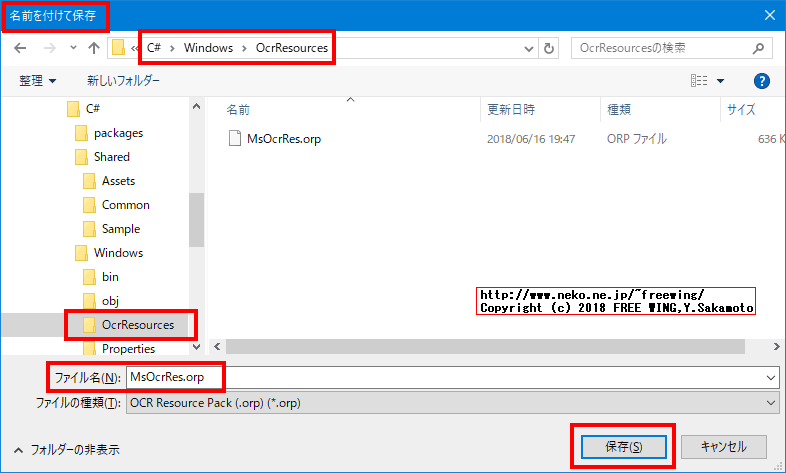

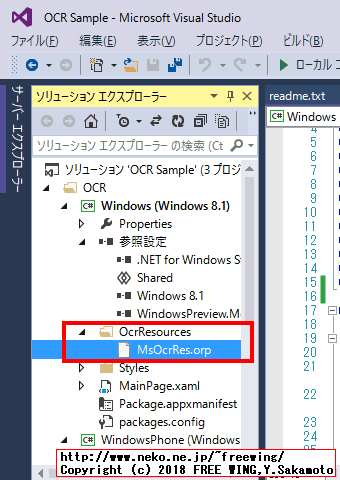

 OCRで 日本語を認識したい場合は OcrResourcesGenerator.exeを実行して OCR認識言語リソースファイル MsOcrRes.orpを生成して差し替えます。
・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

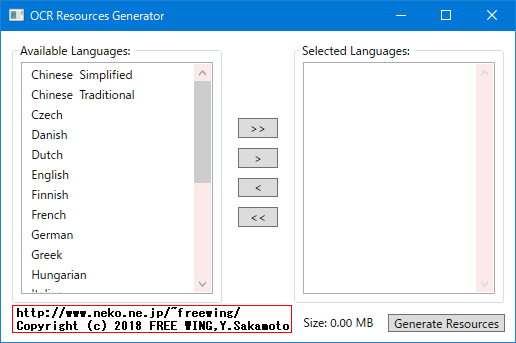

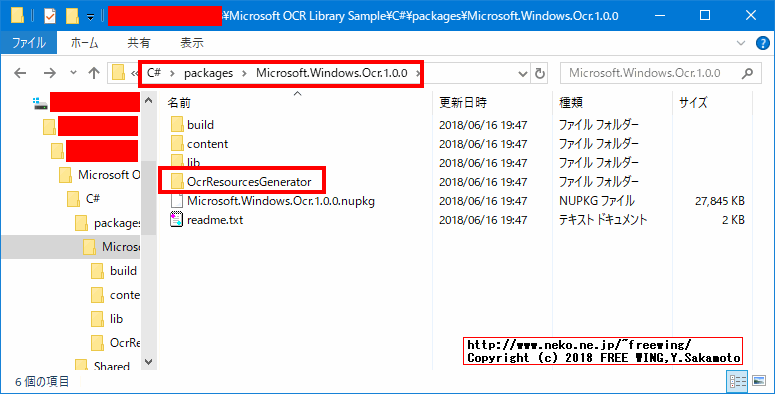

 NuGetでインストールした Microsoft.Windows.Ocr.1.0.0 - OcrResourcesGeneratorのディレクトリに OcrResourcesGenerator.exeが有ります。

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

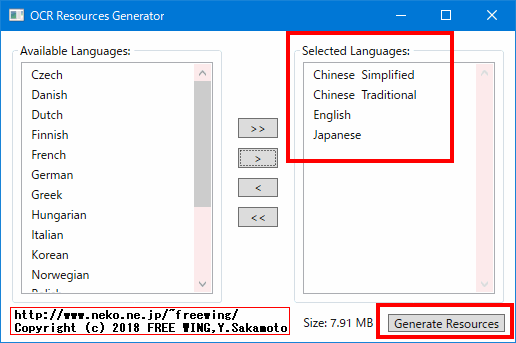

 とりあえず、中国語 簡体字、中国語 繁体字(台湾、香港等)、日本語、英語を OCR文字認識の言語として選択します。

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法



・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Wikipedia - 看板
 の
所狭しと立てられた案内と宣伝を兼ねた立て看板(北海道)
 を OCR文字認識した結果。

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
 「所狭しと立てられた案内と宣伝を兼ねた立て看板(北海道)」の一部を切り取って OCR文字認識した結果。

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


 「アプリのサイドローディング」に戻す時のダイアログを OCR文字認識した結果。

・中国語 簡体字の OCR文字認識用サンプル(薬の説明書)
中国語 簡体字の OCR文字認識用サンプル(薬の説明書)


中国語 簡体字の OCR文字認識用サンプル(薬の説明書) のオリジナル画像。(1600x1200px)

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
 「中国語 簡体字」を「日本語」設定で OCR文字認識した結果。

・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法

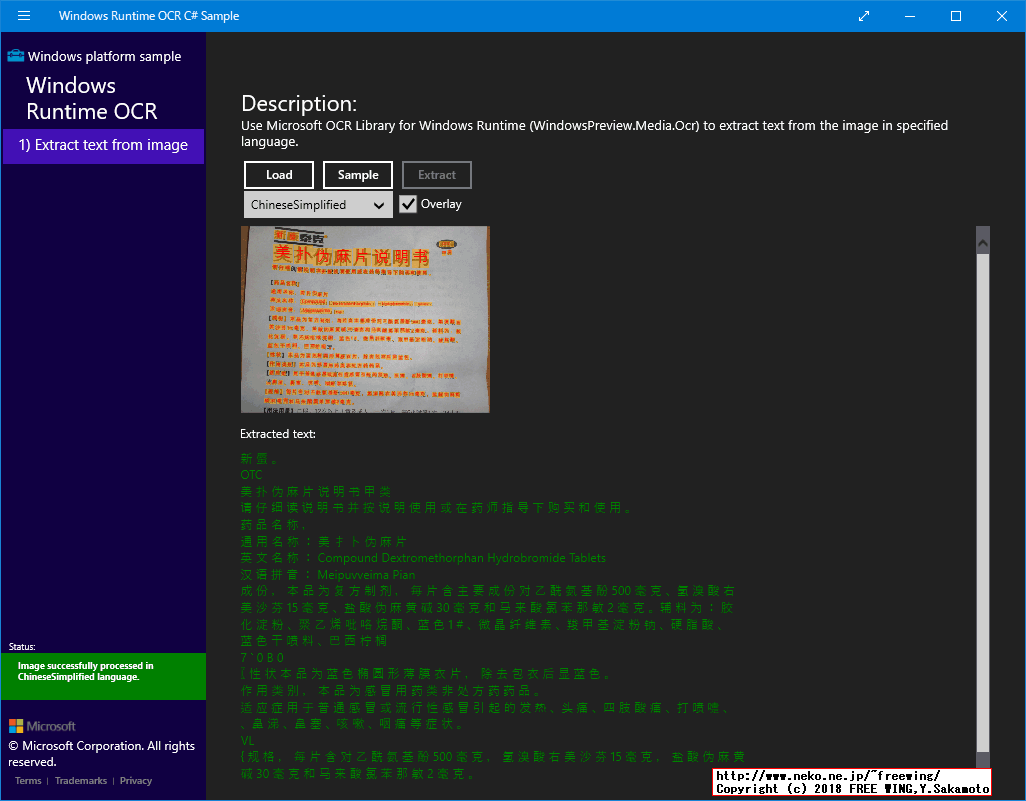

 「中国語 簡体字」を「中国語 簡体字」設定で OCR文字認識した結果。

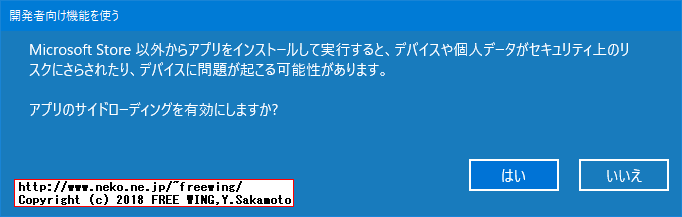

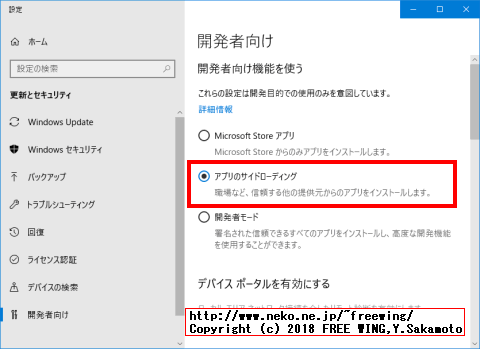

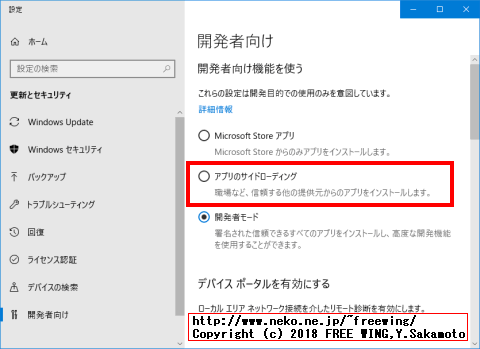

●開発が完了したら「開発者向け」設定の「開発者向け機能を使う」を「アプリのサイドローディング」に戻します。
・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法


・Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法
Microsoft Visual Studio 2013で OCR文字認識アプリを作成する方法




● Visual Studio 2015で Windows 10の Microsoft.Windows.Ocrを使用する場合

 Visual Studio 2015で Windows 10の Microsoft.Windows.Ocrを使用する場合は、
 Universal Windows Platformに移動したので Windows.Media.Ocrを使う。



Tags: [Windows], [無人インストール]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

【2023年対応】 Microsoft Visual C++ ランタイムライブラリ 再頒布可能パッケージのまとめ 2005~2022まで
【2023年対応】 Microsoft Visual C++ ランタイムライブラリ 再頒布可能パッケージのまとめ 2005~2022まで

  Microsoft Visual C++ 2005、2008、2010、2012、2013、2015、2017、2019、2022の各バージョンの最新版 MSVC Runtime librariesのまとめ

Visual Studioの C#で開発した .Netアプリの難読化をする方法
Visual Studioの C#で開発した .Netアプリの難読化をする方法

  C#で開発した .Netアプリの難読化は必須事項です、素の状態では簡単に内部を解析されます

Visual Studioの C#で開発した .Netアプリを逆コンパイルして、中身の実装を覗き見る方法
Visual Studioの C#で開発した .Netアプリを逆コンパイルして、中身の実装を覗き見る方法

  C#で開発した .Netアプリは比較的簡単に元のソースコードに戻せます

Visual Studio 2019 Professional v16.4を無人インストールする方法、完全自動でインストール
Visual Studio 2019 Professional v16.4を無人インストールする方法、完全自動でインストール

  VS2019 v16.4を完全オフラインインストール&コンポーネント選択の事前設定で自動インストールする

Visual Studio 2017 Professional 15.9を無人インストールする方法、完全自動でインストール
Visual Studio 2017 Professional 15.9を無人インストールする方法、完全自動でインストール

  VS2017を完全オフラインインストール&コンポーネント選択の事前設定で自動インストールする

Visual Studio 2015 Professionalを無人インストールする方法、完全自動でインストール
Visual Studio 2015 Professionalを無人インストールする方法、完全自動でインストール

  VS2015を Update 3適用済みとコンポーネント選択の事前設定でインストール時の手間を省く

Visual Studio 2013 Professionalを無人インストールする方法、完全自動でインストール
Visual Studio 2013 Professionalを無人インストールする方法、完全自動でインストール

  VS2013を Update 5適用済みとコンポーネント選択の事前設定でインストール時の手間を省く

Visual Studio 2005 Professionalに Service Pack 1を統合して無人インストールする方法
Visual Studio 2005 Professionalに Service Pack 1を統合して無人インストールする方法

  VS2005に SP1を統合 & 完全自動でインストール、SP1の適用とコンポーネントの事前設定でインストールの手間を省く

Visual Studio 98を Windows 10 1903にインストールする方法
Visual Studio 98を Windows 10 1903にインストールする方法

  VS98 Visual Studio 98を Windows 10 19H1にインストールする方法

Visual Studio Communityのまとめ Professional と同等機能が無償
Visual Studio Communityのまとめ Professional と同等機能が無償

  Visual Studio Communityの 2013 Update 5、2015 Update 3、2017 version 15.6のまとめ

C# .NETで ZIPファイル解凍ツール UnZipをソースリスト 1行で自作する方法、Windows .NET専用
C# .NETで ZIPファイル解凍ツール UnZipをソースリスト 1行で自作する方法、Windows .NET専用

  Visual Studio 2013の C# .NET 4.5で ZipFile.ExtractToDirectoryを使い、UnZip解凍ツールを作成

Visual Studio 2013に Windows 10 SDK + UwpDesktopで UWPの機能を素の Windowsアプリから使用
Visual Studio 2013に Windows 10 SDK + UwpDesktopで UWPの機能を素の Windowsアプリから使用

  VS2013に Win 10 SDKをインストールして Uwp Desktopで UWPの機能を従来の Windowsアプリで動かす

Visual Studio 2013の C#で日本語対応の手書き文字認識アプリを自作する方法
Visual Studio 2013の C#で日本語対応の手書き文字認識アプリを自作する方法

  オフライン環境で動作する世界各国語対応の手書き文字認識アプリを作成、MS製 手書き認識ライブラリを使用

Open XML SDKを使用して Officeのファイルを C#で自在に操る方法
Open XML SDKを使用して Officeのファイルを C#で自在に操る方法

  Microsoft Officeのファイルをプログラムで生成したり直接中身の読み取りができます

Visual Studioの各バージョンと開発できる .NET Frameworkの各バージョンのまとめ
Visual Studioの各バージョンと開発できる .NET Frameworkの各バージョンのまとめ

  .Microsoft.NET Framework Developer Packの各バージョンのダウンロードまとめ。言語パック等

Windows 10対応 Microsoft Speech使用の音声認識アプリ
Windows 10対応 Microsoft Speech使用の音声認識アプリ

  SpeechRecognizeApp 音声認識エンジンを使用してマイク入力の音声を認識します

Windows 10の音声合成エンジンを使用して入力した文字列を喋る & Waveファイル書き出し
Windows 10の音声合成エンジンを使用して入力した文字列を喋る & Waveファイル書き出し

  SpeechApp Windows 10用 Speech 音声合成 Text-to-Speech TTSのアプリ

Visual Studioの C#や MFC C++用のサンプルアプリのリンク集
Visual Studioの C#や MFC C++用のサンプルアプリのリンク集

  Visual Studioの C#や MFC C++でアプリを作る時の参考資料として

Windowsの Input Method Manager IMEや TSF Text Services Frameworkの公式情報源のまとめ
Windowsの Input Method Manager IMEや TSF Text Services Frameworkの公式情報源のまとめ

  Windowsで IME Input Method Manager関連のアプリを作成する時の情報 ImeTrayもこの辺を必死に読んだ

Microsoft Office 2016を無人インストール(自動インストール)する方法
Microsoft Office 2016を無人インストール(自動インストール)する方法

  インストールするコンポーネントを事前に設定する事で同一環境の構築が楽にできます MSオフィス 2016

Windows 10を全自動で最後まで手間要らずでインストールする方法
Windows 10を全自動で最後まで手間要らずでインストールする方法

  autounattend.xmlの応答ファイルを使用して Windows 10を無人インストールする。大量展開時に便利

Adobe Acrobat Reader関係のまとめ 2018年版、自動インストール、無人インストール方法
Adobe Acrobat Reader関係のまとめ 2018年版、自動インストール、無人インストール方法

  アップデート手順など、Adobe Reader XI、X、Acrobat Reader 9、Acrobat Reader 8




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2018 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/software/visual_c_sharp_ocr_optical_character_recognition/
