最近流行の RISC-Vプロセッサを Xilinx FPGA Spartan-6で動かしてみる
(DarkRISCV RISC-Vプロセッサを動かすのら)
Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]
●最近流行の RISC-Vプロセッサを Xilinx FPGA Spartan-6で動かしてみる
RISC-Vプロセッサを動かすのら。
DarkRISCV
DarkRISCVを動かします。
Spartan-6用のプロジェクト定義が有るので何も考えずに動かす事ができます。
QMTech SDRAM LX16
QMTech SDRAM LX16を使います。
Xilinx ISE WebPack 14.7で
darkriscv/boards/qmtech_sdram_lx16/darksocv.xise
を読み込み、UCFファイルを下記に差し替えて ALINX AX309 clone（XC6SLX16）で動きまいた。
darksocv_alinx_ax309.ucf
# Alinx AX309 XC6SLX16 FTG256
# ALINX AX309 clone Xilinx Spartan-6 XC6SLX16 (This is AX309 clone So it not XC6SLX9)
# Copyright (c) 2022 FREE WING,Y.Sakamoto
NET "XCLK" LOC = T8 | TNM_NET = sys_clk_pin;
TIMESPEC TS_sys_clk_pin = PERIOD sys_clk_pin 50000 kHz;
## RESETn
NET XRES LOC = L3 | IOSTANDARD = "LVCMOS33"; ## reset pushbutton
##
######## LED Pin define ########
NET LED<0> LOC = P4 | IOSTANDARD = "LVCMOS33"; ## LED1
NET LED<1> LOC = N5 | IOSTANDARD = "LVCMOS33"; ## LED2
NET LED<2> LOC = P5 | IOSTANDARD = "LVCMOS33"; ## LED3
NET LED<3> LOC = M6 | IOSTANDARD = "LVCMOS33"; ## LED4
######## USB Serial RS232 Pin define ########
NET UART_RXD LOC = C11 | IOSTANDARD = "LVCMOS33"; ## Uart RXD:U4_TXD
NET UART_TXD LOC = D12 | IOSTANDARD = "LVCMOS33"; ## Uart TXD:U4_RXD
NET DEBUG[3] LOC = A8 | IOSTANDARD = LVCMOS33; # P23 -> J2-40 -> L14
NET DEBUG[2] LOC = A9 | IOSTANDARD = LVCMOS33; # P24 -> J2-39 -> L16
NET DEBUG[1] LOC = B10 | IOSTANDARD = LVCMOS33; # N21 -> J2-38 -> K16
NET DEBUG[0] LOC = A12 | IOSTANDARD = LVCMOS33; # N22 -> J2-37 -> K15
・最近流行の RISC-Vプロセッサを Xilinx FPGA Spartan-6で動かしてみる DarkRISCV
使用 LUTは 1552。
・最近流行の RISC-Vプロセッサを Xilinx FPGA Spartan-6で動かしてみる DarkRISCV

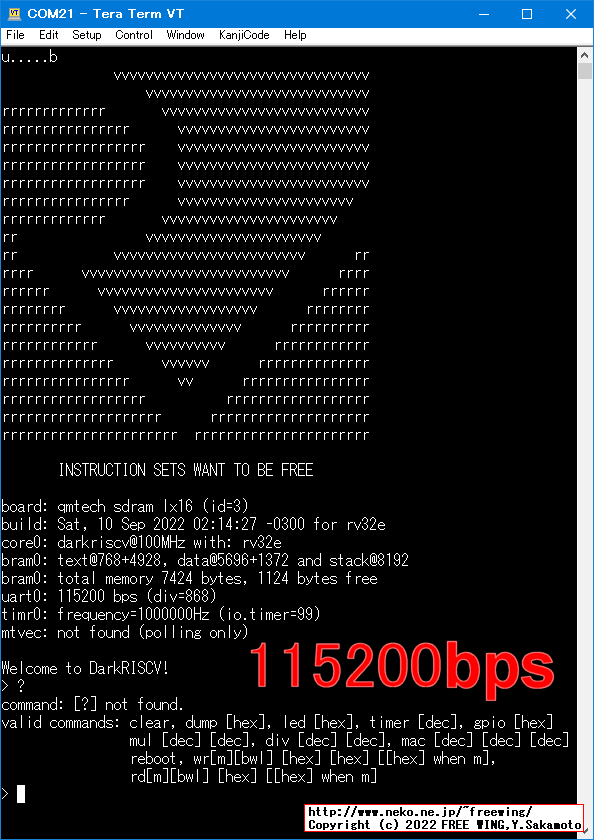

115200bpsで通信します。
