・2023/04/14

STM32の内蔵プルアップには注意！？ STM32の GPIOの内蔵 Pull-Upが人体の抵抗に負けて Lowになる件

(STM32 STM32F103C8T6 GPIO internal Pull-Up is defeated by human body resistance and become Low)

Tags: [ワンチップCPU]

● STM32の内蔵プルアップには注意！？

　STM32 GPIO internal Pull-Up is defeated by human body resistance and become Low

　6年ぶりに STM32F103C8T6を使って電子工作をした所、不可解な現象に悩みました。

　それは、STM32の GPIOの内蔵 Pull-Upが人体の抵抗に負けて Lowになると言うトラブルです。

　Arduinoで STM32F103C8T6用のテストプログラムを作成して動作確認をしたら、ボタンを押していないのに不定期に「押した」と判定してしまいます。
　※ ボタンを配線しているピンに、乾燥した指で触れたり離したりする

　「なんで？？？」とプログラムを見直しても正しく INPUT_PULLUPを指定しています。

#define USER_BUTTON PB12

  pinMode(USER_BUTTON, INPUT_PULLUP);

　試しに INPUTの指定にして内蔵プルアップをオフにしたら、INPUT_PULLUPの時よりも頻繁に「押した」と判定します。

  pinMode(USER_BUTTON, INPUT);

　と言う事は INPUTと INPUT_PULLUPで明確に挙動に差が有るので INPUT_PULLUPは何かしら働いている？と思いましたが、今まで長い事電子工作をしてきて CPUに内蔵のプルアップ抵抗が人体の接触抵抗に「負ける」と言うトラブルに遭った事が無かったので信じられませんでした。

　Arduinoのライブラリのバグかな？と思いググルも明確な解決はできませんでした。
　勿論、下記を行なっても駄目でした。

  digitalWrite(USER_BUTTON, HIGH); // Enable Input built-in Pull-Up

　※ STM32F103は入力時のプルアップ指定を GPIO出力のレジスタ（GPIOx_ODR）で行なうので理屈的には合っています（GPIOx_PUPDRレジスタは存在しない）

　と言う事で、今度は障害の切り分けとして STM32の公式の開発ツール STM32CubeIDEで同様のプログラムを作成して動作確認しました。
STM32CubeIDE STM32用統合開発環境

　結果としては Arduinoの時と同じで、ボタンを押していないのに「押した」と判定してしまいます。
　※ 同じく、ボタンを配線しているピンに、乾燥した指で触れたり離したりする

　GPIO_InitStruct.Pullの GPIO_PULLUPを GPIO_NOPULLにして内蔵プルアップをオフにしたら、GPIO_PULLUPよりも頻繁に「押した」と判定します。（これも Arduinoの時と同じ）

　と言う事で、
　Arduinoの INPUT_PULLUPは正しく機能している
　STM32の内蔵プルアップ抵抗は「人体の接触抵抗に負ける」
　と言う結論に成りました。

　STM32を使った製作物で、ケースに組み込んだ場合は大丈夫と思いますが、基板のままで配線がむき出しの物は注意が必要と思います。

　明示的にプルアップ抵抗（4.7k～10kΩ程度）を実装した方が安全です。

　私の場合、入力系は負論理入力を好みます。つまり、スイッチを離した状態はプルアップの HIGHレベル、スイッチを押した状態は GNDに接続し LOWレベル。LOWレベルがアクティブなので「負論理」。

　同じく、出力系も負論理で、LED等はアノードを電源に接続して、カソードを GPIOの出力ピンに接続します。その状態でGPIOを LOWを出力で点灯（LEDの駆動電流を吸い込む）、HIGHを出力で消灯です。
　（GPIOの出力方法はオープンドレインでも大丈夫、と言うかオープンドレインの方が好ましいです）

　ちなみに「人体の抵抗」でググッたら皮膚が乾燥状態では 2k～5kΩと言う事です。汗や水等で湿った状態では 2kΩ以下と言う事です。（サイト毎に記載の値は異なる）

　私がテスターで人体の抵抗値を実測した所、下記の様になりました。

片方の手の親指と人差し指で両方のテスター棒を強くつまむ（テスター棒同士は 5mm程度離す）	10MΩ
両方の手の親指と人差し指でそれぞれのテスター棒を強くつまむ	10MΩ
両方の手の親指と人差し指を水で軽く湿らせてそれぞれのテスター棒を強くつまむ	5MΩ
片方の手の親指と人差し指でテスター棒を強くつまみ、もう片方のテスター棒を足の指の腹に強く押し当てる	15MΩ
片方の手の親指と人差し指でテスター棒を強くつまみ、もう片方のテスター棒を同じ手の甲に強く押し当てる	導通無し（接触面積の関係っぽい）

　STM32のボタンの誤判定の原因は抵抗ではなく静電気や静電容量？

● STM32の GPIOの内蔵プルアップ抵抗の関連の資料

　GPIOの内蔵プルアップ抵抗は標準で 40kΩ

STM32F103x8 Datasheet
　5.3.13 I/O port characteristics
　RPU Weak pull-up equivalent resistor 標準 40kΩ

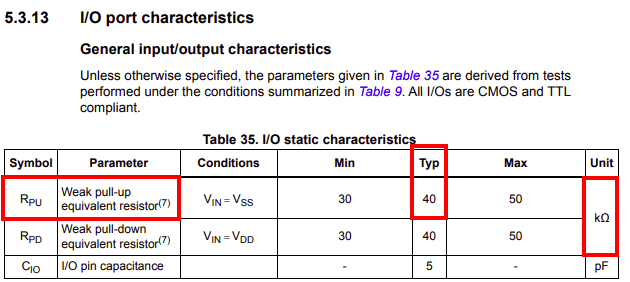

・Table 35. I/O static characteristics

　同様に NRSTのリセットピンに内蔵プルアップ抵抗も標準で 40kΩなので同じ注意が必要かも？
　5.3.14 NRST pin characteristics
・Table 38. NRST pin characteristics

RM0008 General-purpose and alternate-function I/Os (GPIOs and AFIOs)
　9.1 GPIO functional description

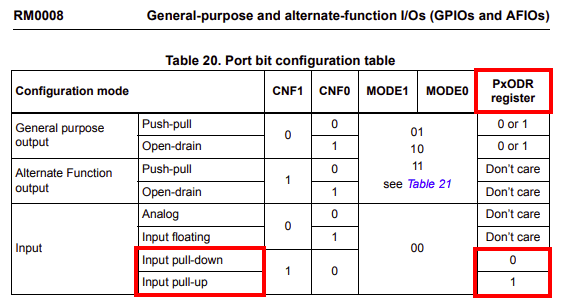

　PxODR register ・Table 20. Port bit configuration table

　9.5 GPIO and AFIO register maps

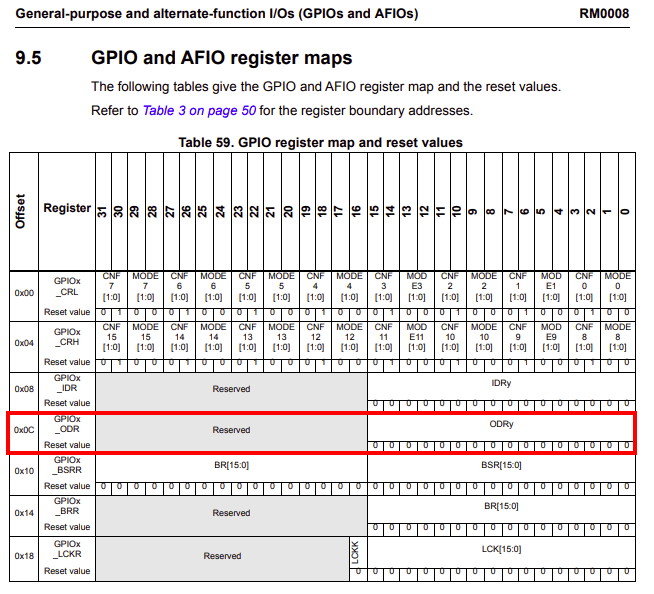

・Table 59. GPIO register map and reset values

GPIO electrical characteristics and definitions AN4899
　Each STM32 GPIO offers the possibility to select internal pull-up and pull-down (typical value = 40 kOhm)
・5.1.5 Pull-up calculation

● STM32の GPIOの内蔵プルアップ抵抗の Arduinoのテストプログラム

#define USER_LED PC13
#define LED_OFF HIGH
#define LED_ON  LOW

#define USER_BUTTON PB12
#define BUTTON_OFF HIGH
#define BUTTON_ON  LOW

void setup() {
  pinMode(USER_LED, OUTPUT);
  pinMode(USER_BUTTON, INPUT_PULLUP);
}

void loop() {
  if (digitalRead(USER_BUTTON) == BUTTON_ON) {
    digitalWrite(USER_LED, LED_ON);
    delay(5);
    digitalWrite(USER_LED, LED_OFF);
    delay(100);
  }
}

● STM32CubeIDEで同様のプログラム

#define USER_LED_Pin GPIO_PIN_13
#define USER_LED_GPIO_Port GPIOC
#define USER_INPUT_Pin GPIO_PIN_12
#define USER_INPUT_GPIO_Port GPIOB

int main(void)
{
...

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    GPIO_PinState pinState = HAL_GPIO_ReadPin(USER_INPUT_GPIO_Port, USER_INPUT_Pin);

    if (pinState != GPIO_PIN_SET) {
      HAL_GPIO_WritePin(USER_LED_GPIO_Port, USER_LED_Pin, GPIO_PIN_RESET);
      HAL_Delay(5);
      HAL_GPIO_WritePin(USER_LED_GPIO_Port, USER_LED_Pin, GPIO_PIN_SET);
      HAL_Delay(100);

      continue;
    }
  }

...

}

static void MX_GPIO_Init(void)
{
...

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(USER_LED_GPIO_Port, USER_LED_Pin, GPIO_PIN_RESET);

  /*Configure GPIO pin : USER_LED_Pin */
  GPIO_InitStruct.Pin = USER_LED_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(USER_LED_GPIO_Port, &GPIO_InitStruct);

  /*Configure GPIO pin : USER_INPUT_Pin */
  GPIO_InitStruct.Pin = USER_INPUT_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  HAL_GPIO_Init(USER_INPUT_GPIO_Port, &GPIO_InitStruct);

}

● STM32の GPIO関連のソースコード

STM32F1xx/Include/stm32f103x6.h

#define PERIPH_BASE      0x40000000UL /*!< Peripheral base address in the alias region */

#define APB2PERIPH_BASE  (PERIPH_BASE + 0x00010000UL)

#define GPIOA_BASE       (APB2PERIPH_BASE + 0x00000800UL)
#define GPIOB_BASE       (APB2PERIPH_BASE + 0x00000C00UL)
#define GPIOC_BASE       (APB2PERIPH_BASE + 0x00001000UL)
#define GPIOD_BASE       (APB2PERIPH_BASE + 0x00001400UL)

/**
  * @brief General Purpose I/O
  */
typedef struct
{
  __IO uint32_t CRL;
  __IO uint32_t CRH;
  __IO uint32_t IDR;
  __IO uint32_t ODR;
  __IO uint32_t BSRR;
  __IO uint32_t BRR;
  __IO uint32_t LCKR;
} GPIO_TypeDef;

/******************  Bit definition for GPIO_BSRR register  *******************/
#define GPIO_BSRR_BS0_Pos     (0U)
#define GPIO_BSRR_BS0_Msk     (0x1UL << GPIO_BSRR_BS0_Pos)       /*!< 0x00000001 */
#define GPIO_BSRR_BS0         GPIO_BSRR_BS0_Msk                 /*!< Port x Set bit 0 */

...

#define GPIO_BSRR_BS15_Pos    (15U)
#define GPIO_BSRR_BS15_Msk    (0x1UL << GPIO_BSRR_BS15_Pos)      /*!< 0x00008000 */
#define GPIO_BSRR_BS15        GPIO_BSRR_BS15_Msk                /*!< Port x Set bit 15 */

g#define GPIO_BSRR_BR0_Pos     (16U)
#define GPIO_BSRR_BR0_Msk     (0x1UL << GPIO_BSRR_BR0_Pos)       /*!< 0x00010000 */
#define GPIO_BSRR_BR0         GPIO_BSRR_BR0_Msk                 /*!< Port x Reset bit 0 */

...

#define GPIO_BSRR_BR15_Pos    (31U)
#define GPIO_BSRR_BR15_Msk    (0x1UL << GPIO_BSRR_BR15_Pos)      /*!< 0x80000000 */
#define GPIO_BSRR_BR15        GPIO_BSRR_BR15_Msk                /*!< Port x Reset bit 15 */

STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_gpio.c

void HAL_GPIO_Init(GPIO_TypeDef  *GPIOx, GPIO_InitTypeDef *GPIO_Init)

STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_gpio.c

  /* If we are configuring the pin in INPUT (also applicable to EVENT and IT mode) */
  case GPIO_MODE_INPUT:
  case GPIO_MODE_IT_RISING:
  case GPIO_MODE_IT_FALLING:
  case GPIO_MODE_IT_RISING_FALLING:
  case GPIO_MODE_EVT_RISING:
  case GPIO_MODE_EVT_FALLING:
  case GPIO_MODE_EVT_RISING_FALLING:
    /* Check the GPIO pull parameter */
    assert_param(IS_GPIO_PULL(GPIO_Init->Pull));
    if (GPIO_Init->Pull == GPIO_NOPULL)
    {
      config = GPIO_CR_MODE_INPUT + GPIO_CR_CNF_INPUT_FLOATING;
    }
    else if (GPIO_Init->Pull == GPIO_PULLUP)
    {
      config = GPIO_CR_MODE_INPUT + GPIO_CR_CNF_INPUT_PU_PD;

      /* Set the corresponding ODR bit */
      GPIOx->BSRR = ioposition;
    }
    else /* GPIO_PULLDOWN */
    {
      config = GPIO_CR_MODE_INPUT + GPIO_CR_CNF_INPUT_PU_PD;

      /* Reset the corresponding ODR bit */
      GPIOx->BRR = ioposition;
    }
    break;

● STM32 開発のヒント

開発のヒント - 周辺機能、I/O、メモリ - 未使用GPIOの処理

開発のヒント - 周辺機能、I/O、メモリ - GPIOの初期値
