[NEW] 2017/04/06

STM32 STM32F103C8T6の Windows用の開発環境を無料で構築する方法。CubeMX True STUDIO ST-LINK V2 STM32 STM32F103C8T6の Windows用の開発環境を無料で構築する方法。CubeMX True STUDIO ST-LINK V2

(Windows用の STM32F103C8 ARM Cortex-M3 72MHzの開発環境を無料で作る、STM32CubeMX、TrueSTUDIO、ST-LINK V2)

Tags: [ワンチップCPU]





● STMicroelectronics STM32 STM32F103C8T6マイコンボードを買ってみた

STM32F103C8 - Mainstream Performance line, ARM Cortex-M3 MCU with 64 Kbytes Flash, 72 MHz CPU, motor control, USB and CAN


● STM32 STM32F103C8T6の開発に必要な物

 *Windowsパソコン

 *ハードウェア
 ・STM32F103C8T6基板 - 青、赤、黒等 STM32F103 boards
 ・ST-Link V2 - STM8、STM32開発用 USBアダプタ(FLASH ROM書き込み、デバッグ機能)

 *ソフトウェア
 ・STM32CubeMX + STM32CubeF1 通称 CubeMX
 ・Atollic TrueSTUDIO Lite

 以上で開発が出来ます。



● STM32 STM32F103C8T6の開発に必要な物 - ハードウェア編

 ・STM32F103C8T6基板 - 基板の色で青、赤、黒等 STM32F103 boards
 ・ST-Link V2 - STM8、STM32開発用 USBアダプタ(FLASH ROM書き込み、デバッグ機能)

 ・STM32F103C8T6基板 - 基板の色で青、赤、黒等
  Flash 64KB
  RAM 20KB

STM32 - Blue Pill 青基板の情報
 LEDの接続ポートは PC13

STM32 - Red Pill 赤基板の情報
 LEDの接続ポートは PC13

STM32 - Black Pill 黒基板の情報
 LEDの接続ポートは PB12

 ・ST-Link V2 - STM8、STM32開発用 USBアダプタ(FLASH ROM書き込み、デバッグ機能)



● STM32 STM32F103C8T6の Windows用の開発環境を無料で構築する方法。

 STM32を開発するのに必要な開発環境を Windowsに構築します。
 全て無料で揃えられます。

 ・STM32CubeMX + STM32CubeF1
 ・Atollic TrueSTUDIO Lite

 ・STM32CubeMX + F1
  STMicroelectronicsの純正の STM32マイコン用の初期設定コード生成ツール。
  これを使うと GPIOのピンの設定や USBデバイスの設定を含んだ全ての各種機能の設定が可能です。
  これを使わないで自力でコードを書くとなると大変です。

STM32CubeMX - STM32Cube initialization code generator
 Software Version: STM32CubeMX 4.20.1

 STM32CubeMXで STM32F103C8T6を使う場合には下記の STM32CubeMX用の STM32F1xx定義ファイルも必要です。
STM32CubeF1 - Embedded software for STM32 F1 series
 Software Version: STM32CubeF1 1.4.0
 ライブラリの組み込みは Help -> Install New Librariesか、STM32CubeMXの自動認識ダウンロードで出来ます。

 STM32CubeMXで対応している Toolchain/ IDE
 EWARM
 MDK-ARM V4 - Keil
 MDK-ARM V5 - Keil
 TrueSTUDIO - Atollic
 SW4STM32 - OpenSTM32
 Other GPDSC

 ・Atollic TrueSTUDIO Lite
 コンパイラや ST-Link用のデバッガ等の全ての機能が入っています。
 Lite版は無料で使えますが、一部の機能が制限されていて使えなくなっています。ただし、開発やデバック等は Lite版でも一通り問題無く出来ます。

Atollic - TrueSTUDIO Lite 7.1.2
 Atollic_TrueSTUDIO_for_ARM_windows_x86_v7.1.2_20170322-1909.exe 7.1.2 792MB

・Atollic TrueSTUDIO Lite STM32の開発環境を無料で構築
Atollic TrueSTUDIO Lite STM32の開発環境を無料で構築


 他の開発環境を使用していませんが、Atollic TrueSTUDIOはとても使いやすいと思います。
 ステップ実行のデバッガも内蔵しているので、これだけで開発からフラッシュ ROMへの書き込み、デバッグまで全部出来ます。(別途 USBアダプタの ST-Link V2が必要です)


● STM32 STM32F103C8T6の青基板のピン配置図

 とてもわかり易く必要な全ての情報が含まれている素晴らしいピン配置図。

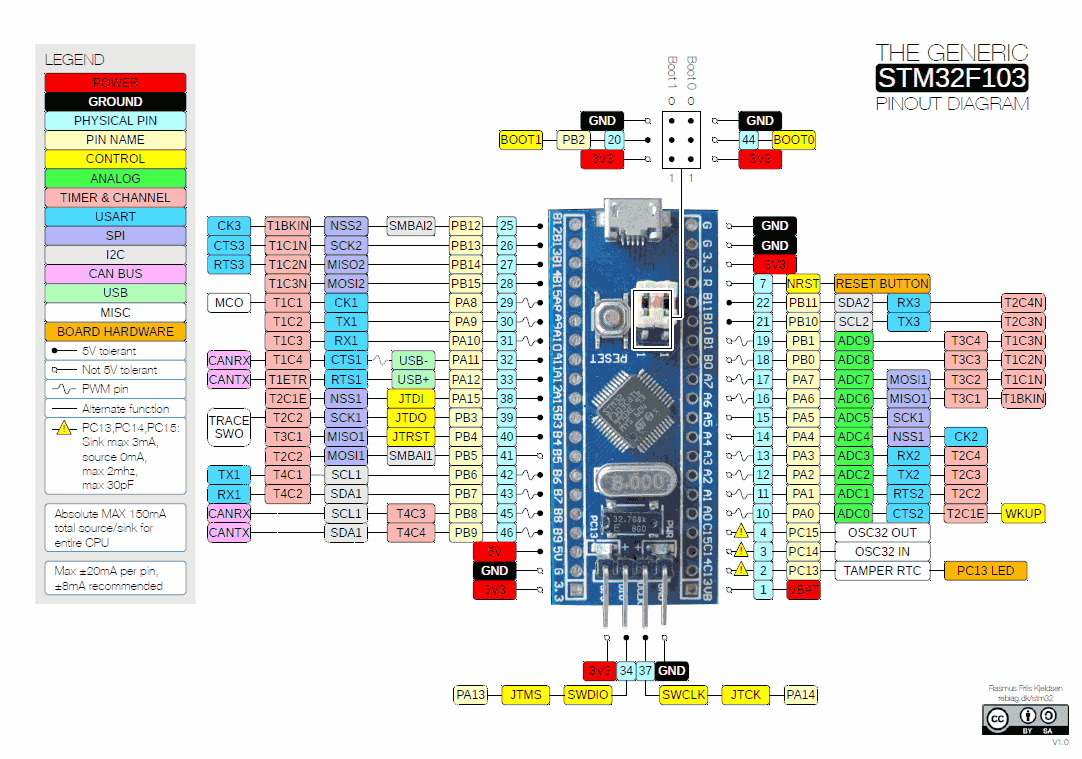

・STM32 STM32F103C8T6の青基板のピン配置図
STM32 STM32F103C8T6の青基板のピン配置図


 http://wiki.stm32duino.com/index.php?title=Blue_Pill から引用



● STM32 STM32F103C8T6の開発でその他の情報

rogerclarkmelbourne/STM32duino-bootloader
 Bootloader for STM32F103 boards, for use with the Arduino_STM32 repo and the Arduino IDE
 STM32duino-bootloader
 青基板用 - generic_boot20_pc13.bin
 黒基板用 - generic_boot20_pb12.bin
 ファイル名の pc13とか pb12は基板の LEDの接続ポートを意味する。



● STM32 STM32F103C8T6の開発でその他の情報

STM32ソフトウェア開発スイート
 開発環境の一覧表が有ります。

 ・SW4STM32 - System Workbench for STM32: free IDE on Windows, Linux and OS X
SW4STM32 - System Workbench for STM32: free IDE on Windows, Linux and OS X
OpenSTM32 Community
OpenSTM32 Download
 時々サーバが落ちています。

・ Downloading the System Workbench for STM32 installer
Latest Windows 7 32 bit installer (Version v1.14.0, updated on Friday, March 10, 2017 at 09:17:21 CET):
install_sw4stm32_win_32bits-v1.14.0.exe
install_sw4stm32_win_32bits-v1.14.0.zip


 ・CooCox - CooCox CoIDE
CooCox - CoIDE - Free IDE for ARM Cortex-M Design
 Update: 06/07 2016 CoIDE V2.0.5 Beta
     02/09 2015 CoIDE V1.7.8

 コンパイラやリンカは無いので別途 GCC等をインストールして設定する必要が有ります。
 (コンパイラやリンカの設定の手間が必要だが、一般的な GCCを使えるのが利点。)

 ・Launchpad GNU ARM Embedded Toolchainは ARM GNU ARM Embedded Toolchainになりました。
 As previously announced all new binary and source packages will not be released on Launchpad henceforth, they can be found on: https://developer.arm.com/open-source/gnu-toolchain/gnu-rm

Launchpad GNU ARM Embedded Toolchain
 ↓
ARM GNU ARM Embedded Toolchain

 ・Linaro
Linaro - Linaro Releases Platforms and Snapshots

 ・Sourcery Code Bench Lite
Sourcery Code Bench Lite
Sourcery CodeBench - Download Free CodeBench Lite Edition
 Download the AMD64 x86 GNU/Linux Release
 メールアドレス認証後にダウンロードリンクが来ます。

・ Sourcery CodeBench Lite 2016.11-19 GNU/Linux Release 2016-12-08
IA32 Windows Installer - amd-2016.11-19-x86_64-amd-linux-gnu.exe
 MD5: 24616698c0c402bc8d729a6f8fd0cee6

IA32 Windows TAR - amd-2016.11-19-x86_64-amd-linux-gnu-i686-mingw32.tar.bz2
 MD5: 62a98a4bcd039019356412bd25af8939

Source TAR - amd-2016.11-19-x86_64-amd-linux-gnu.src.tar.bz2
 MD5: 5df29045c2e949e251801c1c32d166a7

・ Sourcery CodeBench Lite 2014.11-95 for AArch64 GNU/Linux
IA32 Windows Installer - aarch64-amd-2014.11-95-aarch64-amd-linux-gnu.exe
IA32 Windows TAR - aarch64-amd-2014.11-95-aarch64-amd-linux-gnu-i686-mingw32.tar.bz2
