Arduinoを使った HDMIの EDIDエミュレータを製作! Arduinoを使った HDMIの EDIDエミュレータを製作!

(Arduino AVR/ UNO R4/ STM32/ ESP32/ RP2040と各種の CPUに対応!(トラ技 2024/07掲載))

Tags: [電子工作]



●自由にHDMIの解像度設定! EDIDエミュレータの製作

トランジスタ技術 2024/07掲載 自由にHDMIの解像度設定! EDIDエミュレータの製作

 約 20年ぶりにトランジスタ技術に投稿し、1年の熟成期間を経て 2024年 7月号に掲載となりました!!
 ※ 実際に投稿したのは 2023年 5月で、前回は 2006年 3月なので正確には 17年ぶり。「20年」は表現として盛りたかったからw

 とりま、部品代は 1000円以下で用意できます。

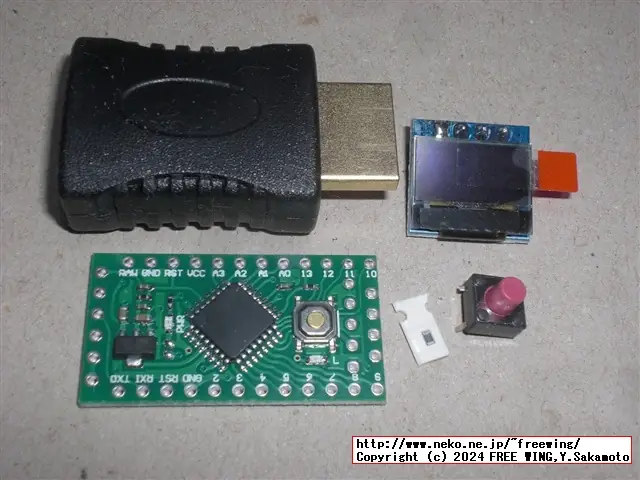

●用意するもの
 Arduino基板(AVR系、STM32系、UNO R4、ESP32系、RP2040のどれか)
 HDMI延長コネクタ
 タクトスイッチ
 OLEDモジュール(表示機能が不要なら無しで良い)
 +5V +3.3Vロジックレベル変換(ESP32系、RP2040の時に必要)

 今後、写真とか記事にできなかった部分を追加します。


● 自作の HDMIの EDIDエミュレータ

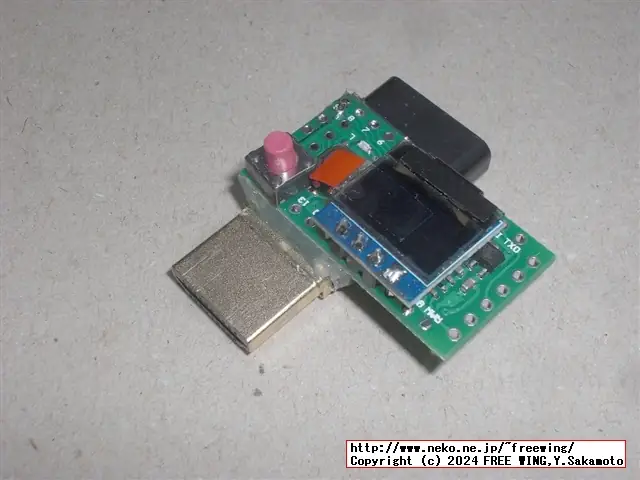

 普段使い用の EDIDエミュレータ(小型に仕上げた)
・XXX
XXX
 EDIDエミュレータの部品(AVR系を使うとこれだけで済みます)

・XXX
XXX

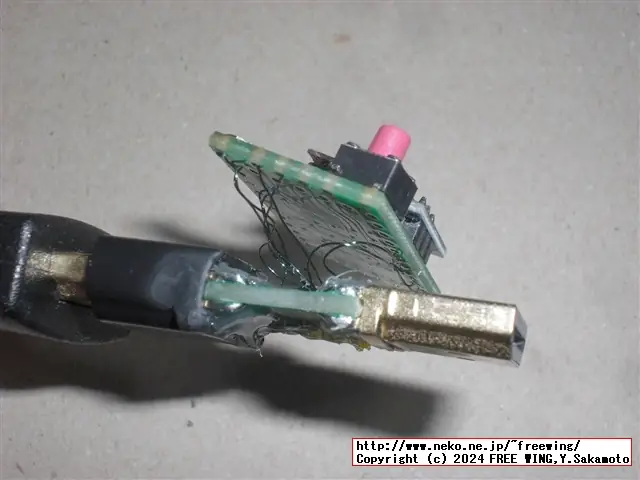

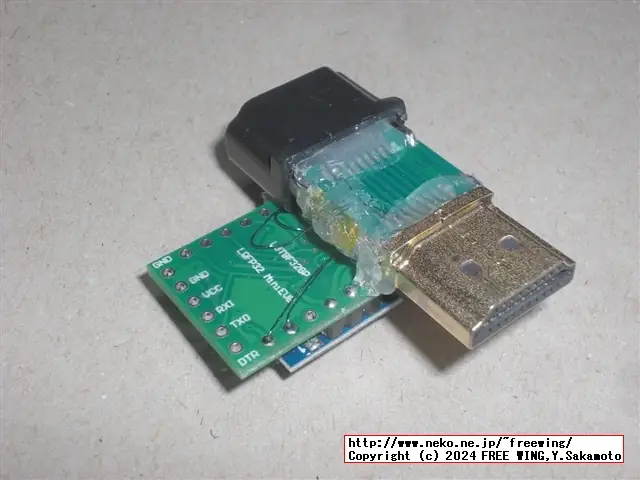

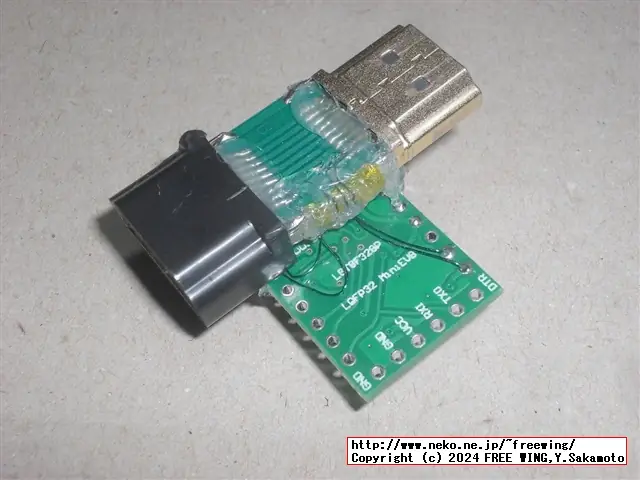

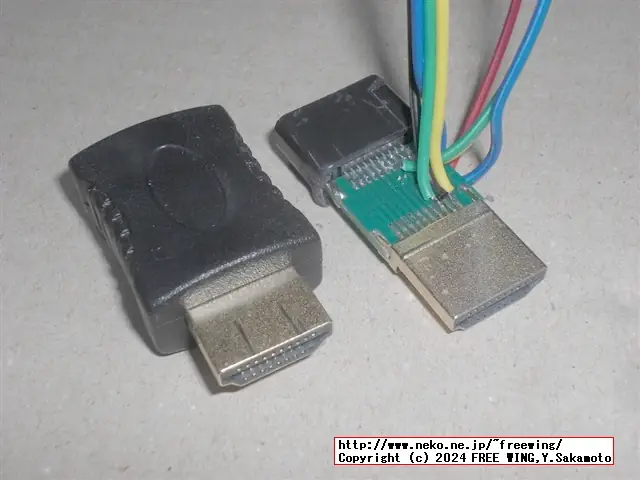

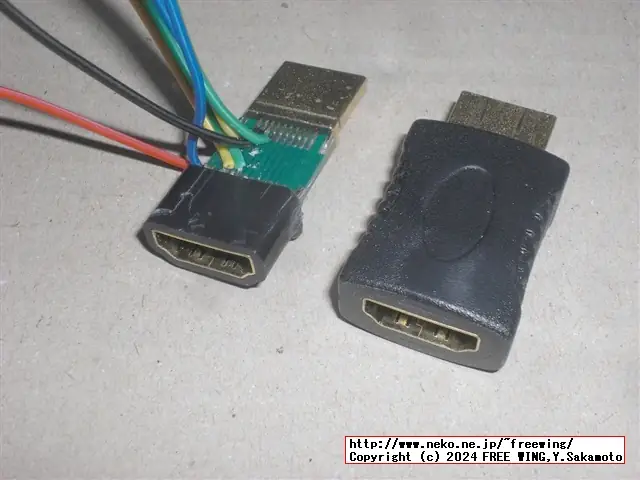

 HDMIの EDIDと HPD信号を引き出すコネクタ

・XXX
XXX


・XXX
XXX


・XXX
XXX



・XXX
XXX

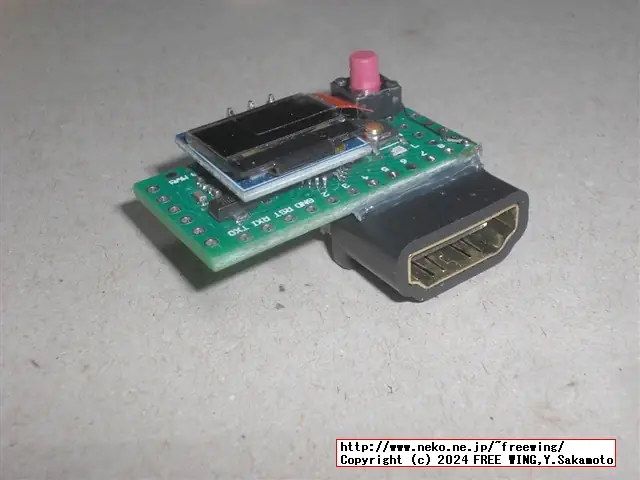

 ホットメルトで固定しました

・XXX
XXX


・XXX
XXX

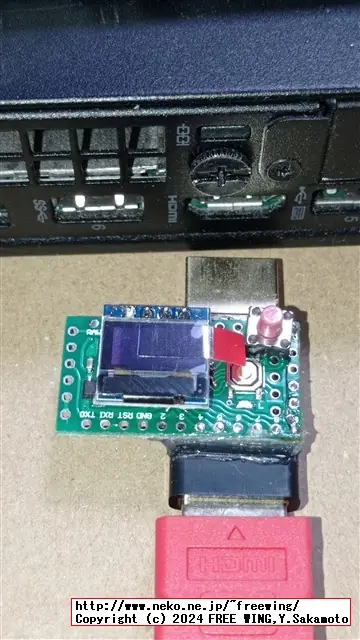

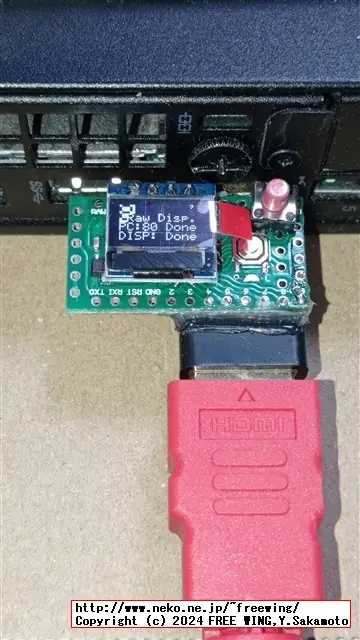

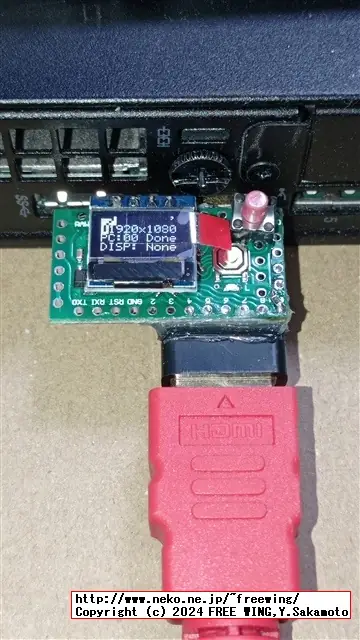

 HDMI EDIDエミュレータを使用している所
・XXX
XXX


・XXX
XXX


・XXX
XXX




● 動作確認用の HDMIの EDIDエミュレータ

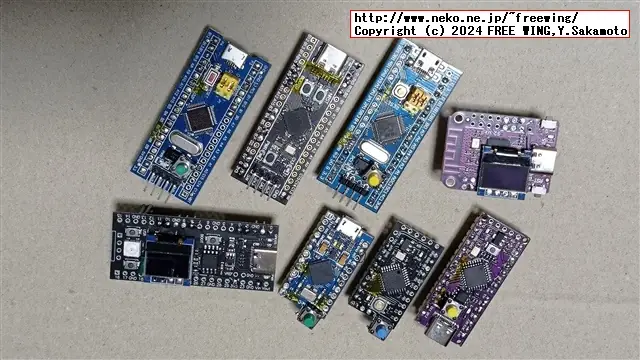

 全員集合(この時は 2023年 5月なので UNO R4は有りません)
・XXX
XXX

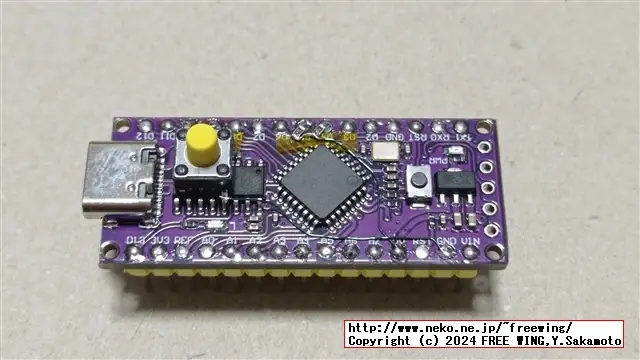

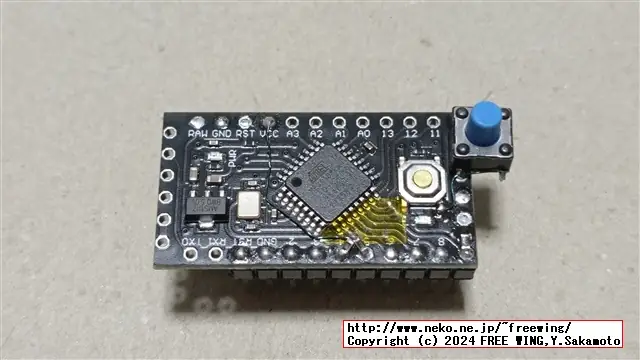

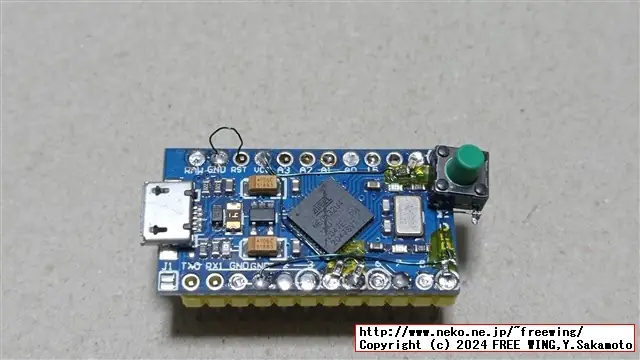

 AVR系
・XXX
XXX


・XXX
XXX


・XXX
XXX

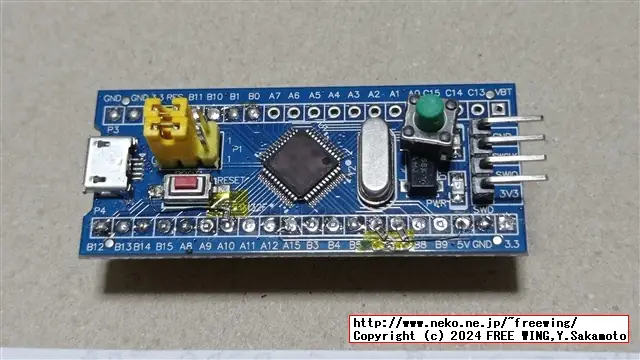

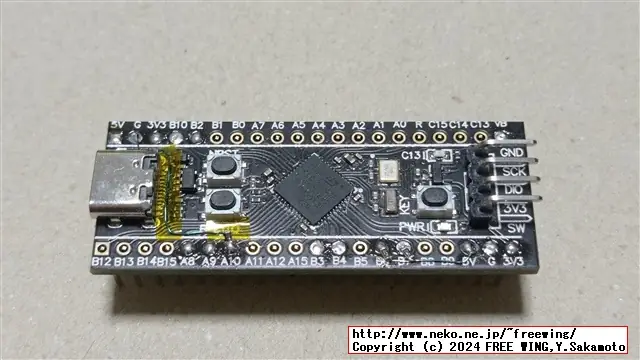

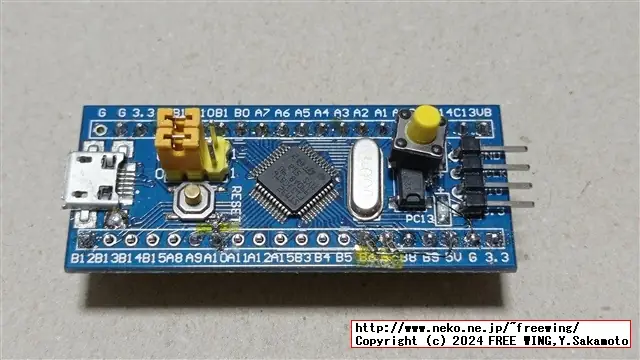

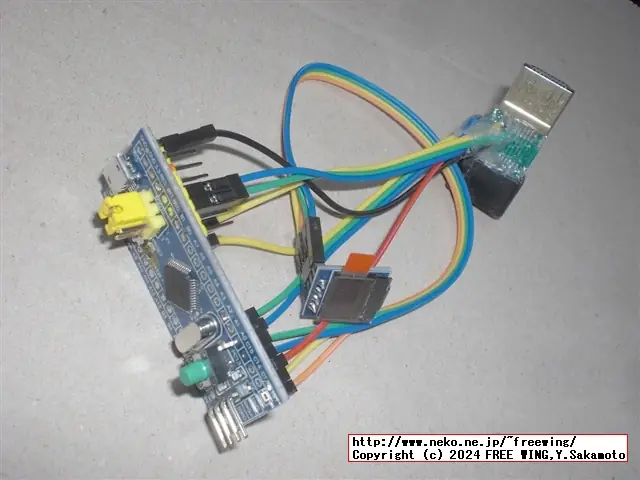

 STM32系
・XXX
XXX


・XXX
XXX


・XXX
XXX

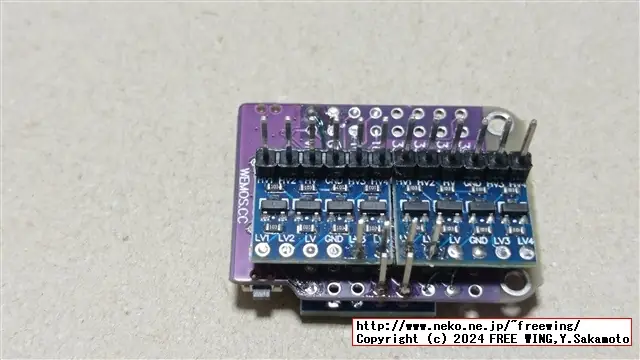

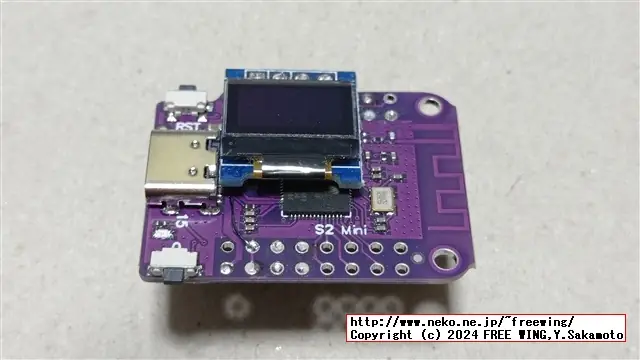

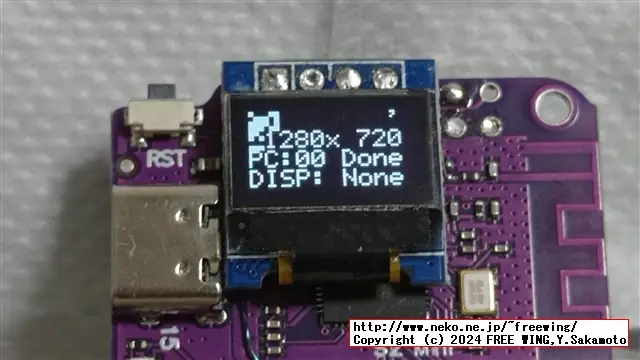

 ESP32系(モジュール基板の裏側に BSS138のレベル変換基板を付けた)
・XXX
XXX


・XXX
XXX


・XXX
XXX

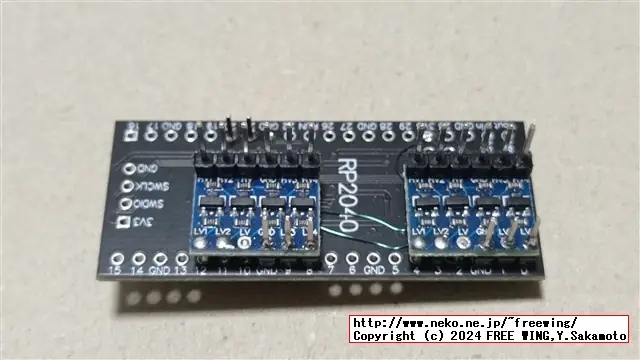

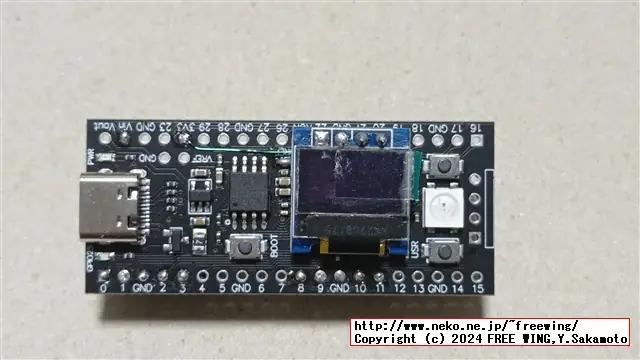

 RP2040系(モジュール基板の裏側に BSS138のレベル変換基板を付けた)
・XXX
XXX


・XXX
XXX

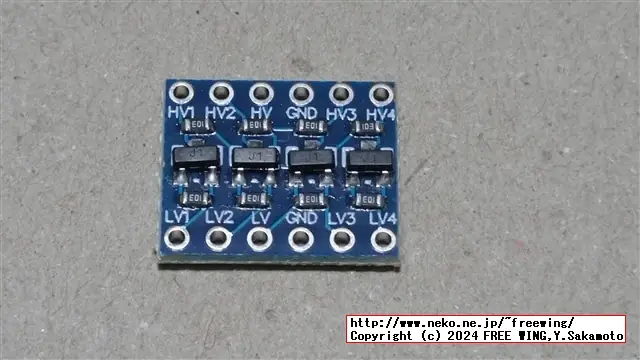

 BSS138 +5V +3.3Vレベル変換モジュール(4回路入り)
・XXX
XXX

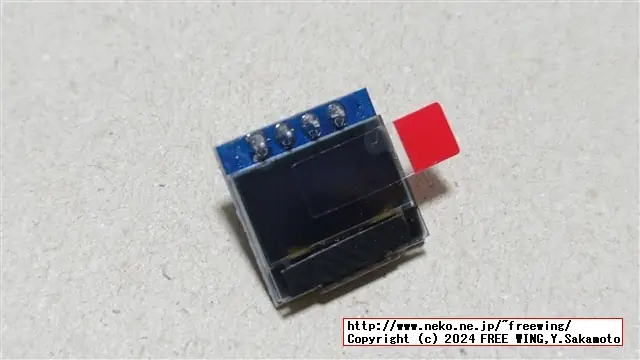

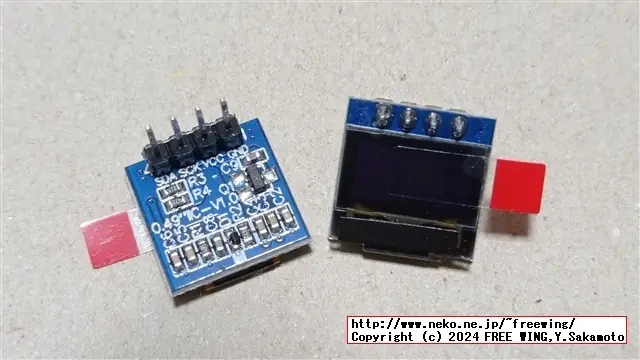

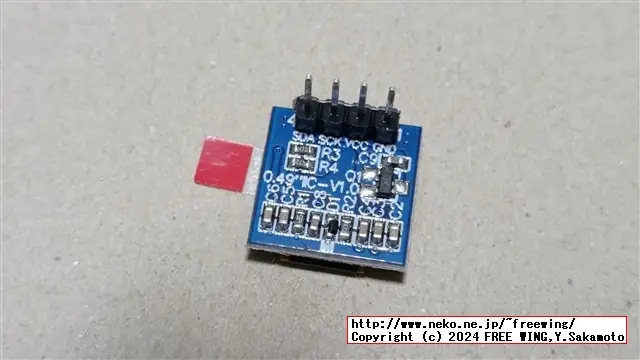

 OLEDモジュール
・XXX
XXX


・XXX
XXX


・XXX
XXX

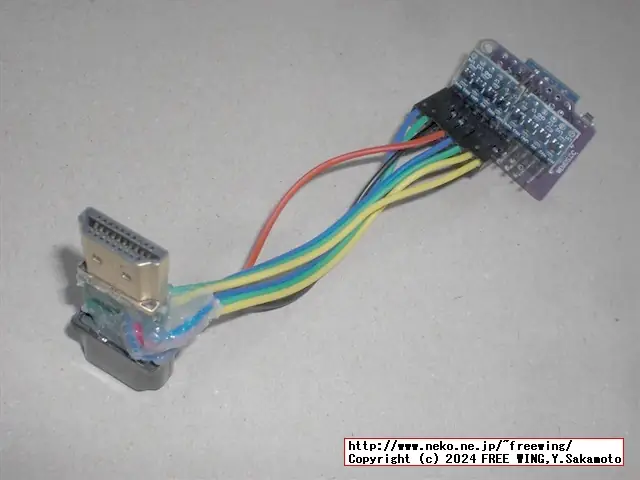

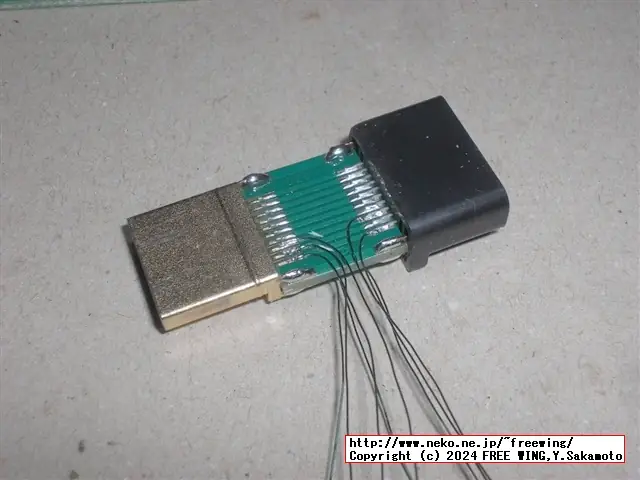

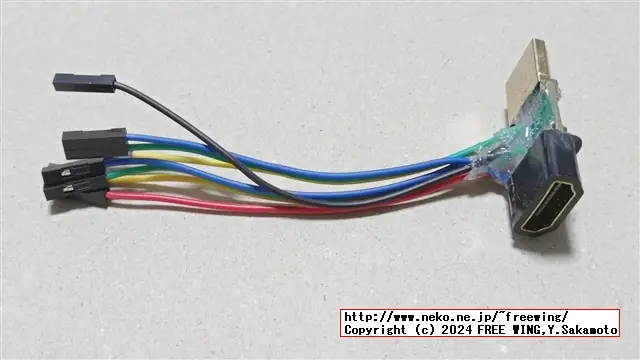

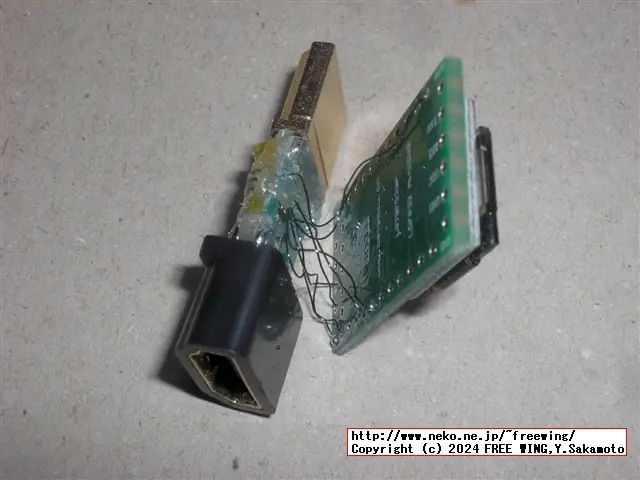

 動作確認用に HDMIの EDIDと HPD信号を引き出すコネクタ
・XXX
XXX


・XXX
XXX


・XXX
XXX

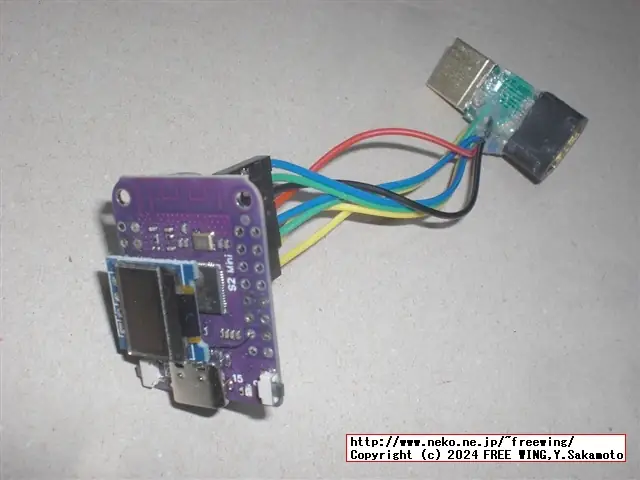

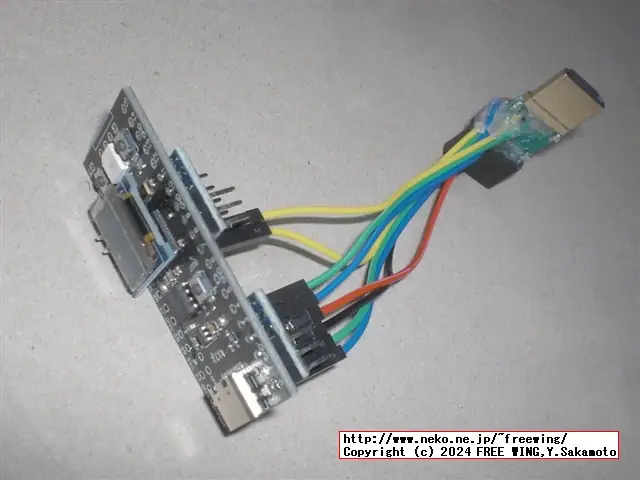

 HDMIの EDIDエミュレータの動作確認時の接続
・XXX
XXX


・XXX
XXX


・XXX
XXX


・XXX
XXX

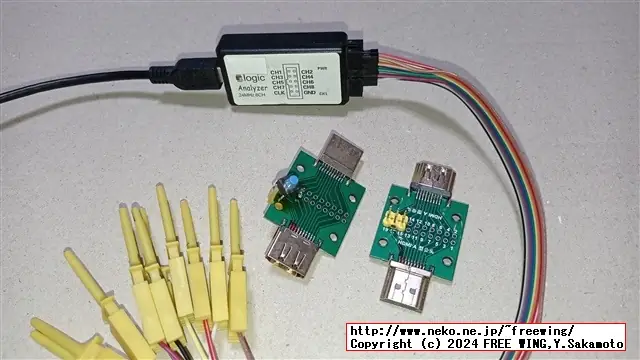

 USBロジアナと HDMIブレークアウト基板(I2C信号の解析に使用)
・XXX
XXX

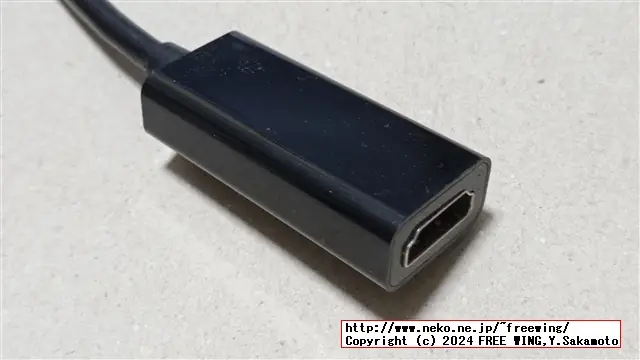

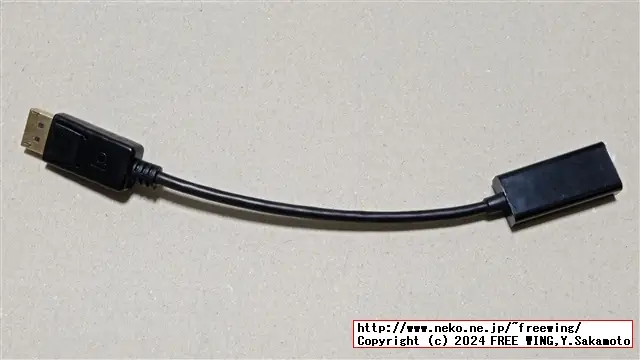

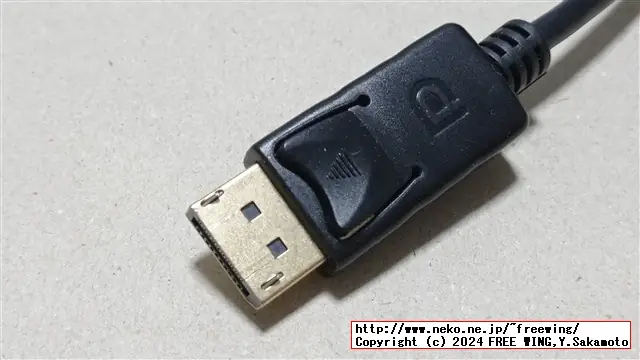

 DisplayPortを HDMIに変換するケーブル
・XXX
XXX


・XXX
XXX


・XXX
XXX
