[NEW] 2017/04/03

STM32 STM32F103C8T6マイコンボードを ST-Link V2を使って開発 STM32 STM32F103C8T6マイコンボードを ST-Link V2を使って開発

(STM32F103C8 ARM Cortex-M3 72MHz CPU、ST-LINK Utilityでファームのアップデート)

Tags: [ワンチップCPU]





● STMicroelectronics STM32 STM32F103C8T6マイコンボードを買ってみた

STM32F103C8 - Mainstream Performance line, ARM Cortex-M3 MCU with 64 Kbytes Flash, 72 MHz CPU, motor control, USB and CAN

 72MHzでぶん回せるので買ってみました。
 GPIOは最高速で 18MHzを出せます。
 (単純に入力のみのサンプリングで 36MHz出せる計算)
 GPIOs (general-purpose inputs/outputs)
 The I/Os alternate function configuration can be locked if needed following a specific
 sequence in order to avoid spurious writing to the I/Os registers.
 I/Os on APB2 with up to 18 MHz toggling speed

STM32 bare-metal start-up and real bit banging speed

 内蔵 RAM: 0 wait
 内蔵 FLASH: 0~2 wait、(~24MHz 0wait、24~48MHz 1wait、48MHz~ 2wait)

 Embedded SRAM
 Twenty Kbytes of embedded SRAM accessed (read/write) at CPU clock speed with 0 wait states.

 The Flash memory access time is adjusted to the fHCLK frequency (0 wait state from 0 to 24 MHz, 1 wait state from 24 to 48 MHz and 2 wait states above)


● STM32 STM32F103C8T6の Reference manual

[PDF] RM0008 - STMicroelectronics
 STM32 STM32F103の周辺機能の説明が書いてあります。
 GPIOについては 158ページから。

 rm0008_jp.pdfでググルと日本語版もあります。
 ds_stm32f103xx.pdfでググルと日本語の STM32ハードウェアマニュアル



● STLink V2 USB dongleについて

 STM32を開発する際に必要になります。(STM32基板にブートローダーが書いてある場合は STLinkが無くても開発出来る)
 Windows環境専用らしい(Macや Linux環境には未対応)

STMicroelectronics STLink dongle
USB\VID_0483&PID_3748&REV_0100
USB\Class_FF&SubClass_FF&Prot_FF

 中華製の STLink V2を購入しました。STM8、STM32シリーズの開発に使います。
 STM32マイコンの作成したプログラムのフラッシュへの書き込み以外にもデバッガでのステップ実行等のデバッグにも使用出来ます。この値段で超高性能と思います。
・STM32 ST-Link V2 USBアダプタ 中華製 STLink V2 STM32開発用デバッグ兼フラッシュ書き込み機
STM32 ST-Link V2 USBアダプタ 中華製 STLink V2 STM32開発用デバッグ兼フラッシュ書き込み機



3.3V 5V XTW ST-LINK V2 STM8 / STM32 Simulator Programmer Downloader Debugger 500MA Fuse Short-Circuit Protection Aluminum Alloy U Disk Shell With 20cm Dupont Wire
3.3V 5V XTW ST-LINK V2 STM8 / STM32 Simulator Programmer Downloader Debugger 500MA Fuse Short-Circuit Protection Aluminum Alloy U Disk Shell With 20cm Dupont Wire

Product ID: 1177014
販売価格:US$ 3.60 日本への配送料無料
BangGoodクーポンコード 10% OFF: fc04fa
US$ 3.60が US$ 3.24になります。

 購入した中華 STLink V2を STM32 ST-LINK Utility v4.0.0に接続したら、ファームのアップデートが必要と出たのでアップデートしたら、正常にアップデート出来ました。すごいぞ中華 STLink。

 ST-LInk Upgradeで Device Connectした際に ST-Link is not in the DFU mode.が出た場合は ST-Linkを挿し直します。駄目な場合でも何回か挿し直せば Device Connect出来ます。

 Firmware Versionが V2J17S4から V2J27S6に更新されました。

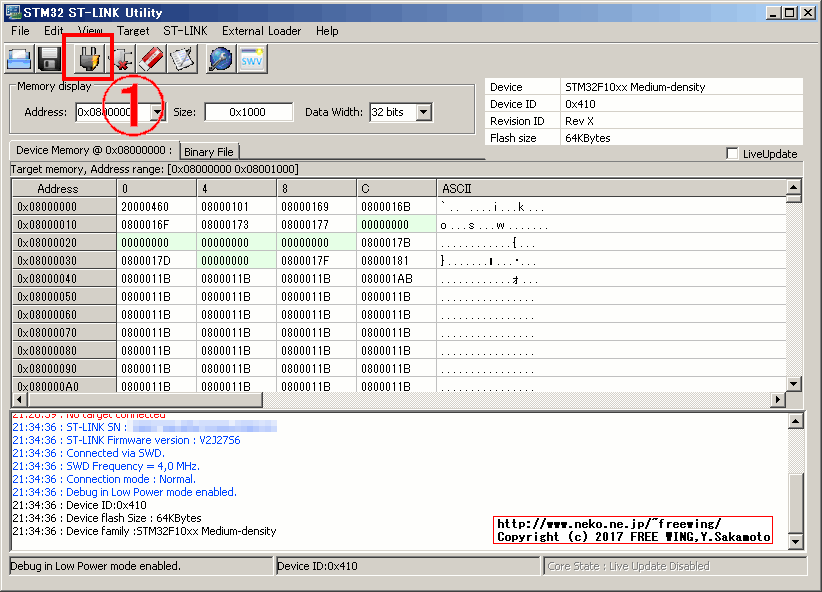

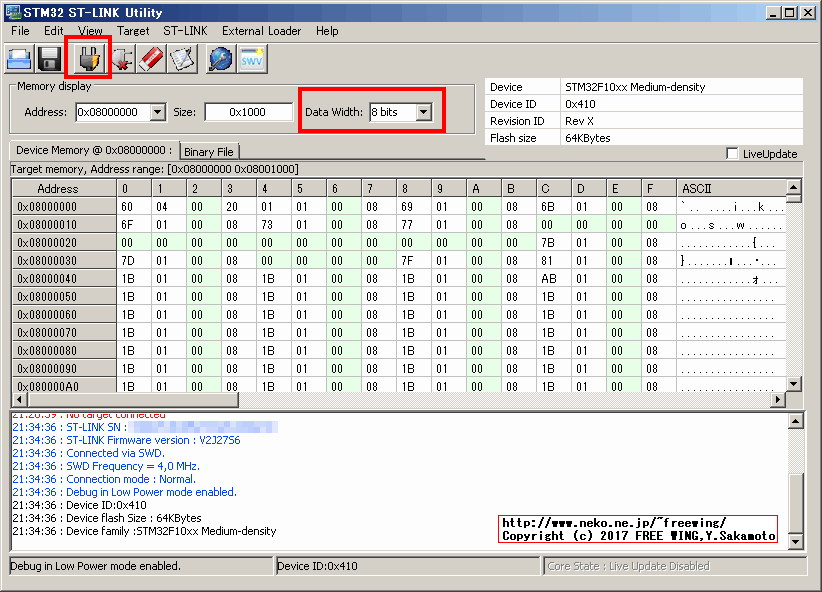

 STM32 STM32F103C8T6マイコンボードを SWDモードで接続し、正常に STM32を認識して ROMの内容を読める事を確認しました。


 ST-LInk用専用アプリ
Development Tool Software - STSW-LINK004 STM32 ST-LINK utility
 Software Version: 4.0.0
 en.stsw-link004.zip
 STM32 ST-LINK Utility v4.0.0 setup.exe

ST-LINK/V2 in-circuit debugger/programmer for STM8 and STM32
 STSW-LINK004 STM32 ST-LINK utility
 STSW-LINK007 ST-LINK, ST-LINK/V2, ST-LINK/V2-1 firmware upgrade
 STSW-LINK009 ST-LINK, ST-LINK/V2, ST-LINK/V2-1 USB driver signed for Windows7, Windows8, Windows10

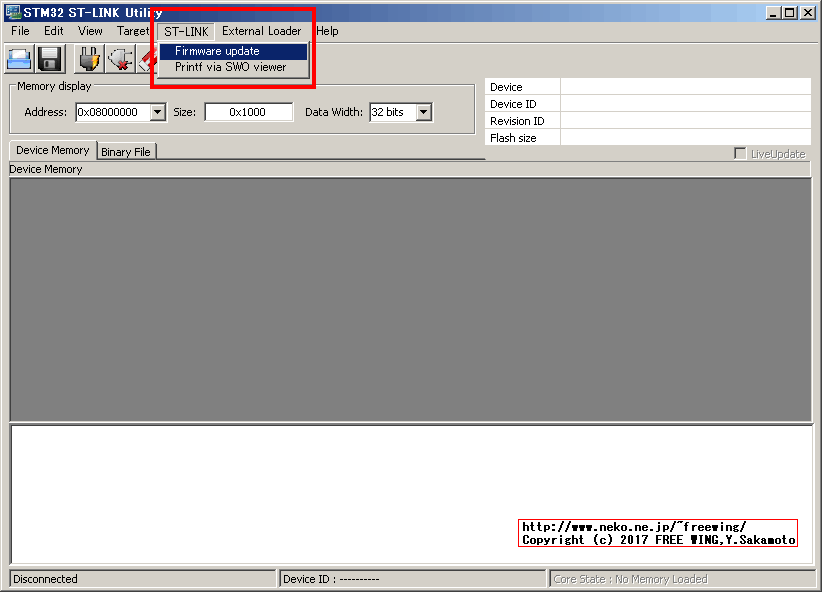

● STM32 ST-LINK Utility v4.0.0を使って ST-Link V2のファームウェアをアップデートする方法

・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方


・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方

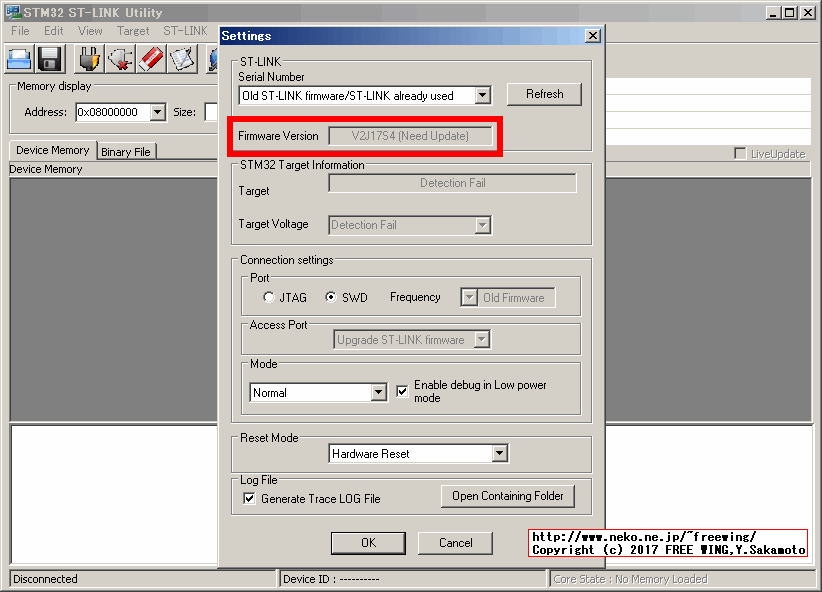

 購入時の中華製 STLink V2のバージョン: V2J17S4

・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方


・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方

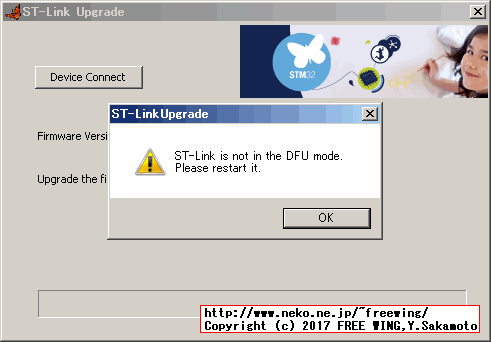

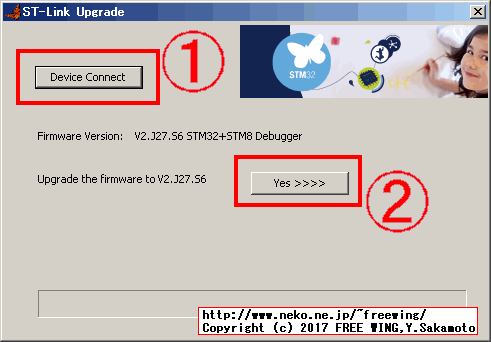

 ST-Link is not in the DFU mode.が出た場合は ST-Linkを挿し直します。
 駄目な場合でも何回か挿し直せば Device Connectで認識します。

・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方


・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方

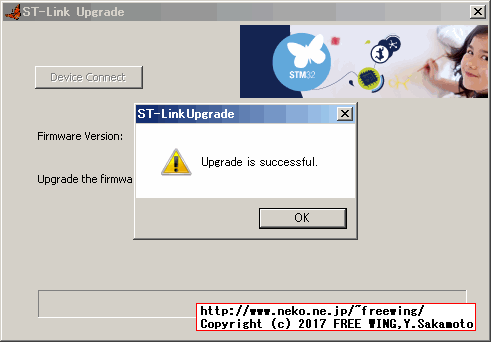

 Upgrade is successful .でファームウェアの更新が成功。

・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方
 バージョンアップ後の中華製 STLink V2のバージョン: V2J27S6
 無事に V2J27S6にアップデートしました。すごいぞ中華 STLink。


● ST-Link V2と STM32F103C8T6マイコンボードを接続する方法

 ST-Link V2と STM32F103C8T6マイコンボードを接続する方法

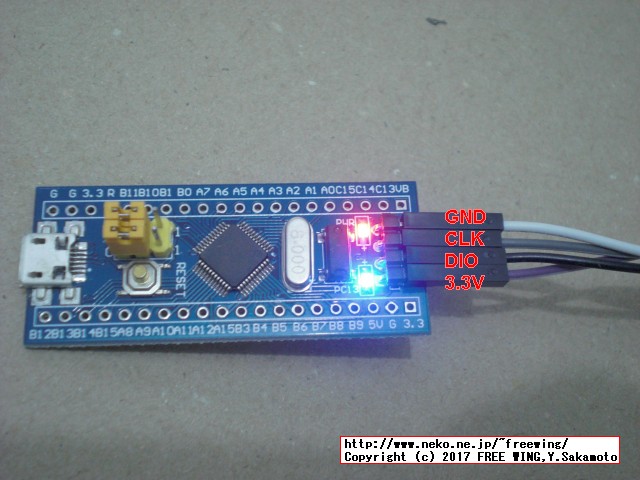

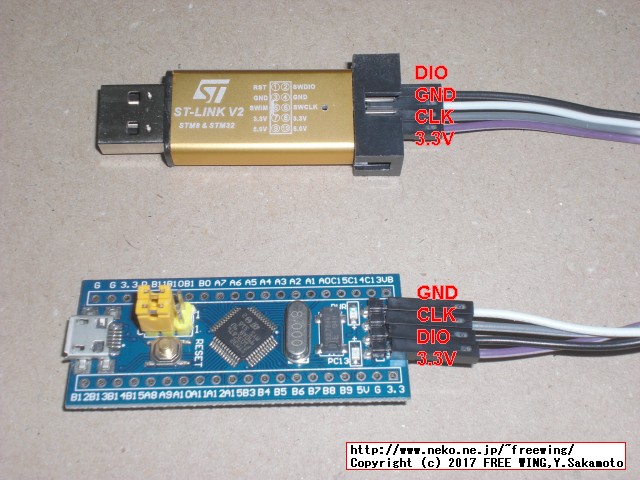

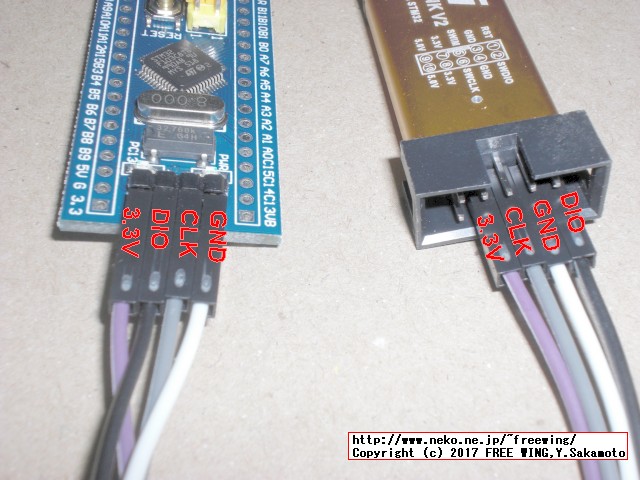

 SWD方式で ST-Linkと STM32マイコンボードを接続します。接続に必要な線は 4本です。

・SWD方式で ST-Link V2と STM32マイコンボードを接続
SWD方式で ST-Link V2と STM32マイコンボードを接続


・SWD方式で ST-Link V2と STM32マイコンボードを接続
SWD方式で ST-Link V2と STM32マイコンボードを接続


・SWD方式で ST-Link V2と STM32マイコンボードを接続
SWD方式で ST-Link V2と STM32マイコンボードを接続

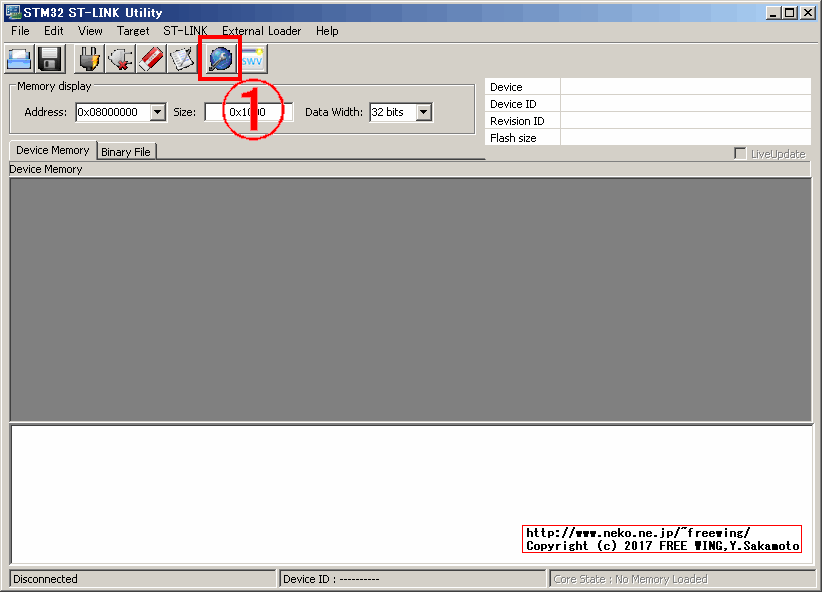

・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方

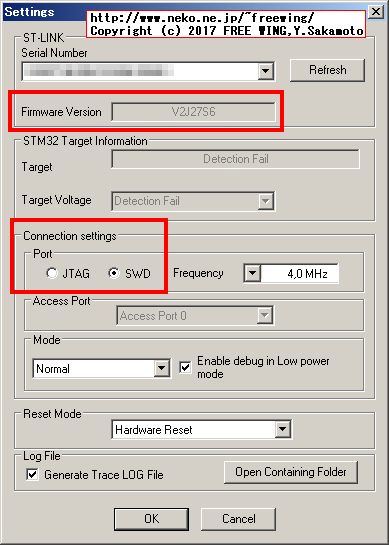

・STM32 ST-LINK Utility v4.0.0の使い方
STM32 ST-LINK Utility v4.0.0の使い方





● STM32 STM32F103C8T6マイコンボード

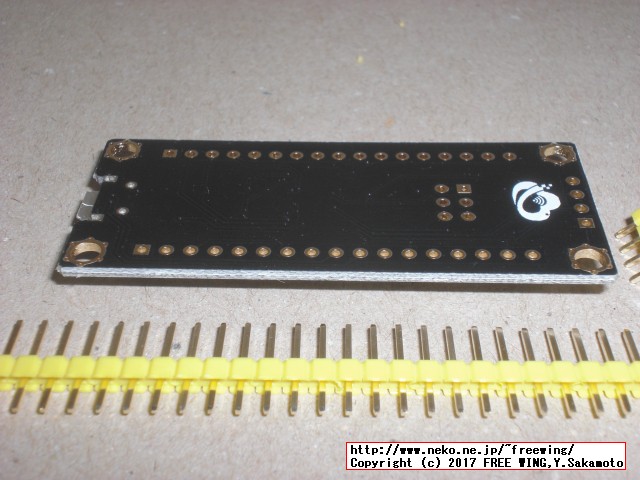

 青基板と黒基板、赤基板が有ります。
 青基板はさらに数種類有ります。
 (購入した青基板は USBの接続時に問題が発生するバージョンでした。商品説明写真では大丈夫なバージョンだったのに実際に届いた品物が別物でした。)

・STM32 STM32F103C8T6マイコンボード
STM32 STM32F103C8T6マイコンボード


・STM32 STM32F103C8T6マイコンボード
STM32 STM32F103C8T6マイコンボード


・STM32 STM32F103C8T6マイコンボード
STM32 STM32F103C8T6マイコンボード
 基板裏の R10の抵抗が 10kΩ(103)だとパソコンとの相性で正しい USBデバイスとして認識してくれ無い場合があります。認識しない場合は「不明なデバイス」として認識してしまいます。
 対応方法としては R10の抵抗を 1.5kΩ(152)に取り替える。1.8kΩ(182)を重ねて取り付ける等が有ります。合成抵抗が大体 1.5kΩになります。(10*1.8)/(10+1.8)=1.53
 (R10の抵抗が 4.7kΩ(472)の場合も同様の認識不正問題が発生します。)

・STM32 STM32F103C8T6マイコンボード
STM32 STM32F103C8T6マイコンボード

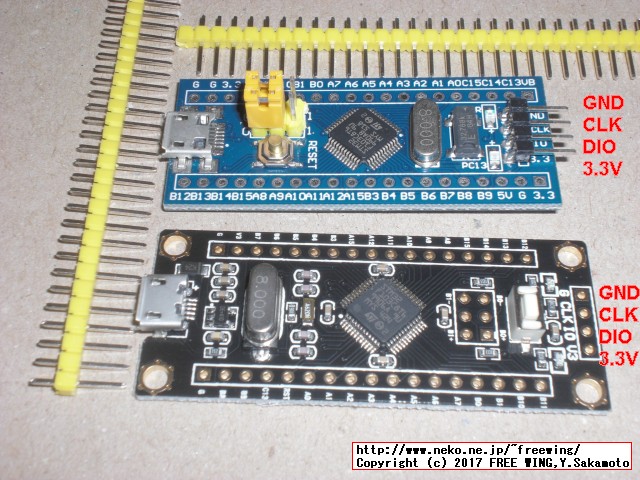

 黒基板は 34ピン、青基板は 40ピンですが、実質必要な使えるピンはどちらも全て出ています。(青基板は OSC接続のピン等も外に出ている。)
