[NEW] 2017/04/08

STM32 STM32F103C8T6の USB CDC Virtual COM portデバイスを実装する STM32 STM32F103C8T6の USB CDC Virtual COM portデバイスを実装する

(STM32 STM32F103C8T6に STCubeで CDC VCPデバイスを組み込み、動作試験のループバックを実装する)

Tags: [ワンチップCPU]





● STM32 STM32F103C8T6マイコンボードで USB CDCを使う方法

 STM32CubeMX CubeMXのウィザードで USBの CDCクラス Communication Device Classを生成して、TrueSTUDIOでコンパイルをすると下記の警告が出ます。
記述/説明 リソース パス ロケーション タイプ
expected 'uint8_t * {aka unsigned char *}' but argument is of type 'char *'  usbd_ctlreq.h  /STM32_TEST2/Middlewares/ST/STM32_USB_Device_Library/Core/Inc  行 93  C/C++ Problem

記述/説明  リソース  パス  ロケーション  タイプ
in expansion of macro 'USBD_CONFIGURATION_STRING_FS'  usbd_desc.c  /STM32_TEST2/Src  行 267  C/C++ Problem

USBD_GetString (USBD_CONFIGURATION_STRING_FS, USBD_StrDesc, length);

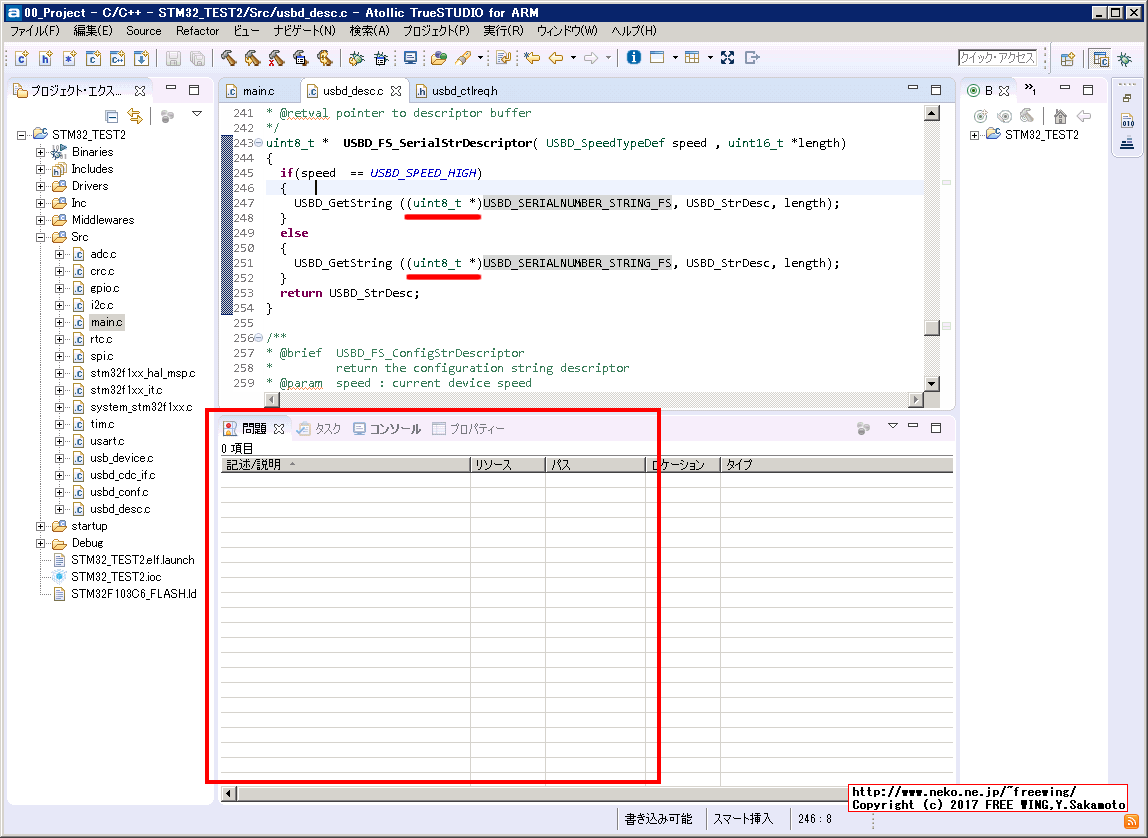

 に (uint8_t *)のキャストを追加
USBD_GetString ((uint8_t *)USBD_CONFIGURATION_STRING_FS, USBD_StrDesc, length);
 に書き換えると警告が出なくなります。(全部で 10箇所有ります。)

・STM32 STM32F103C8T6マイコンボードで USB CDCを使う方法
STM32 STM32F103C8T6マイコンボードで USB CDCを使う方法


・STM32 STM32F103C8T6マイコンボードで USB CDCを使う方法
STM32 STM32F103C8T6マイコンボードで USB CDCを使う方法




● STM32 STM32F103C8T6マイコンボードで USB CDCを使う方法

 デフォルトの送受信バッファが 4バイトなので CDC_DATA_HS_MAX_PACKET_SIZE(512バイト)に変更します。
#define APP_RX_DATA_SIZE 4
#define APP_TX_DATA_SIZE 4

 また、送受信の CDC_Receive_FS関数、CDC_Transmit_FS関数の処理が変なので修正?します。STM32CubeMXで生成する USB用のコードは「やる気が無い」「バグが多い」と各方面で言われています。
 CDC_Receive_FSにはデバグ用にループバックの処理を入れました。

usbd_cdc_if.c
/* USER CODE BEGIN PRIVATE_DEFINES */
/* Define size for the receive and transmit buffer over CDC */
/* It's up to user to redefine and/or remove those define */
#define APP_RX_DATA_SIZE  CDC_DATA_HS_MAX_PACKET_SIZE
#define APP_TX_DATA_SIZE  CDC_DATA_HS_MAX_PACKET_SIZE
/* USER CODE END PRIVATE_DEFINES */


static int8_t CDC_Receive_FS (uint8_t* Buf, uint32_t *Len)
{
  /* USER CODE BEGIN 6 */

  USBD_CDC_SetRxBuffer(&hUsbDeviceFS, &Buf[0]);
  USBD_CDC_ReceivePacket(&hUsbDeviceFS);

  uint16_t Len16 = *Len; // デバグ用にループバックの処理
  CDC_Transmit_FS(Buf, Len16); // デバグ用にループバックの処理

  return (USBD_OK);
  /* USER CODE END 6 */
}

uint8_t CDC_Transmit_FS(uint8_t* Buf, uint16_t Len)
{
  uint8_t result = USBD_OK;
  /* USER CODE BEGIN 7 */
  USBD_CDC_HandleTypeDef *hcdc = (USBD_CDC_HandleTypeDef*)hUsbDeviceFS.pClassData;
  if (hcdc->TxState != 0){
    return USBD_BUSY;
  }

  USBD_CDC_SetTxBuffer(&hUsbDeviceFS, Buf, Len);
  result = USBD_CDC_TransmitPacket(&hUsbDeviceFS);
  /* USER CODE END 7 */
  return result;
}


 mainの whileの中にデバグ用の送信処理を入れました。

main.c
/* USER CODE BEGIN Includes */
#include "usbd_cdc_if.h"
/* USER CODE END Includes */

int main(void)
{

  /* USER CODE BEGIN 1 */
  uint8_t Buf[] = "test";
  /* USER CODE END 1 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
    if (hUsbDeviceFS.dev_state == USBD_STATE_CONFIGURED) {
      CDC_Transmit_FS(Buf, 4);
      HAL_Delay(100);
    }
  }
  /* USER CODE END 3 */
}



Tags: [ワンチップCPU]
