・2023/03/20
STM32 STM32F103C8のクローン(複製品)の一覧
(STM32 clone GigaDevice GD32F103C8T6 108MHz、CKS CS32F103C8T6 72MHz、etc)
Tags: [ワンチップCPU]
● STM32の類似品
STM32をいじっていた当時も GD32や CS32が存在していました。
・2019/02/08
STM32 STM32F103C8のクローン(複製品) 108MHz動作の GD32F103C8、CS32F103C8
STM32クローン GigaDevice GD32F103C8T6 108MHz、CKS CS32F103C8T6 72MHz
STM32ってこんなに人気が有るの??
ちなみにこれらの会社は普通に株式を上場しています(笑
N32G020系列芯片-通用MCU产品-国民技术
● STM32の idcode 0x1ba01477
STM32の本物:idcode 0x1ba01477
STM32の類似品:idcode 0x2ba01477
Genuine STM32 Blue Pill vs CS32F103C8T6 Clone
PlatformIO BluePill F103C6
Cannot upload to STM32 Bluepill board over STLink-V2
Open On-Chip Debugger 0.10.0+dev-00021-g524e8c8 (2019-04-23-20:37)
Licensed under GNU GPL v2
For bug reports, read
http://openocd.org/doc/doxygen/bugs.html
srst_only separate srst_nogate srst_open_drain connect_assert_srst
Info : The selected transport took over low-level target control. The results might differ compared to plain JTAG/SWD
adapter speed: 8000 kHz
adapter_nsrst_delay: 100
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : clock speed 8000 kHz
Info : STLINK v2 JTAG v41 API v2 SWIM v7 VID 0x0483 PID 0x3748
Info : using stlink api v2
Info : Target voltage: 3.236292
Info : Unable to match requested speed 8000 kHz, using 4000 kHz
Info : Stlink adapter speed set to 4000 kHz
Warn : UNEXPECTED idcode: 0x2ba01477
Error: expected 1 of 1: 0x1ba01477
in procedure 'init'
in procedure 'ocd_bouncer'

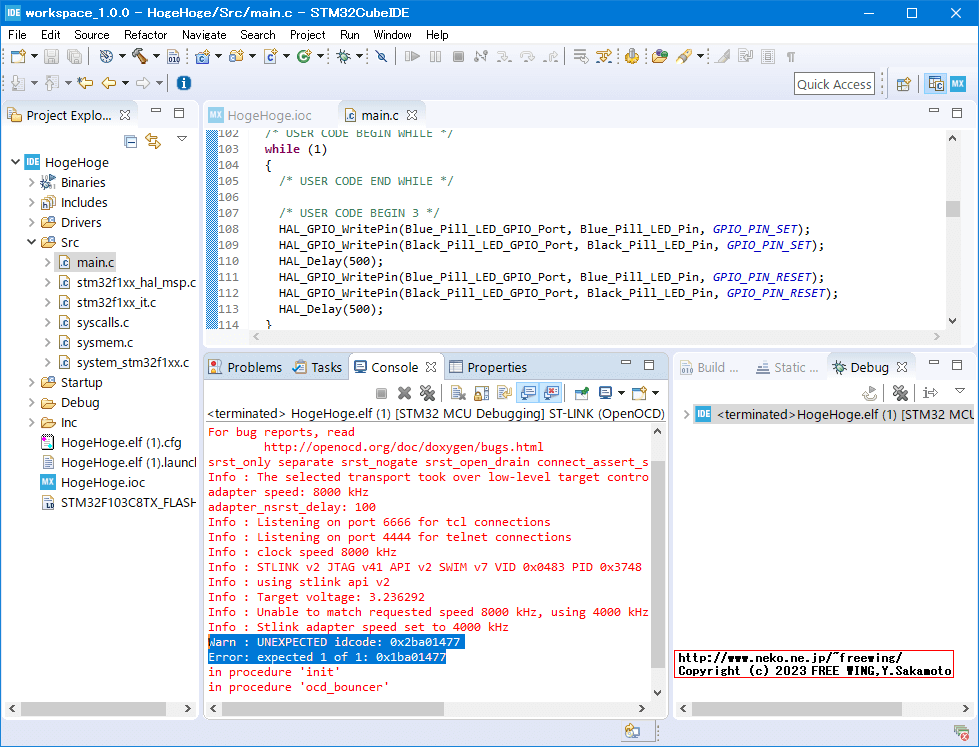

・STM32の類似品は ST-LINK(OpenOCD)で idcode 0x2ba01477でエラー

● STM32CubeIDE v1.0.0の場合
ST-LINK(OpenOCD)
C:\ST\STM32CubeIDE_1.0.0\STM32CubeIDE\plugins\com.st.stm32cube.ide.mcu.debug_1.0.0.201904091537\resources\openocd\st_scripts\target
※ STM32CubeIDEのバージョンにより多少異なる
stm32f1x.cfg
の
# this is the SW-DP tap id not the jtag tap id
set _CPUTAPID 0x1ba01477
を
# this is the SW-DP tap id not the jtag tap id
set _CPUTAPID 0x2ba01477
に書き換える。(書き換えると本物の STM32で使えなくなるw)
なので下記の方法が良い。
swj_newdap $_CHIPNAME cpu -irlen 4 -ircapture 0x1 -irmask 0xf -expected-id $_CPUTAPID
を
swj_newdap $_CHIPNAME cpu -irlen 4 -ircapture 0x1 -irmask 0xf -expected-id 0
にする事で IDチェックをしなくなる。
その後の Confirm Perspective Switchの時の device id表示
本物
Info : device id = 0x20036410
Info : flash size = 64kbytes
ニセモノ
Info : device id = 0x000fa410
Info : flash size = 64kbytes
ST-LINK(ST-LINK GDB Server)の場合はニセモノは動きません。(回避策は無い)
Error in initializing ST-LINK device.
Reason: ST-LINK: Could not verify ST device! Abort connection.

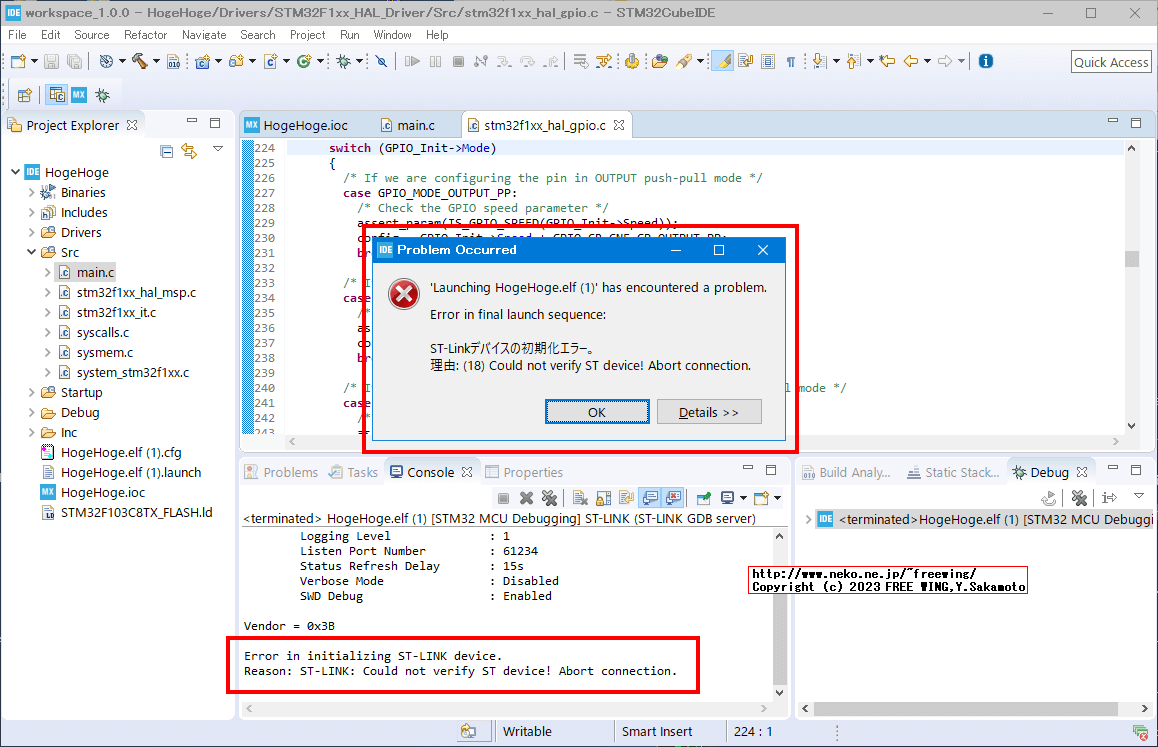

・STM32の類似品は ST-LINK(ST-LINK GDB Server)で Could not verify ST deviceでエラー

● PlatformIOの場合
~/.platformio/packages/tool-openocd/scripts/target/stm32f1x.cfg
set _CPUTAPID 0x1ba01477
を
set _CPUTAPID 0x2ba01477
に書き換える。(類似品の _CPUTAPIDに変更する)
One Exploit to Rule them All?
On the Security of Drop-in Replacement and Counterfeit Microcontrollers
Suggestion: leverage STM32 protected memory read attack to download fw #20
JVNDB-2020-010658 CKS32F103 における例外的な状態の処理に関する脆弱性
本物の STM32も類似品も下記の STM32_Programmer_CLI.exeコマンドでプログラムを書き込む事はできます。(GUI版も動く)
rem STM32CubeProgrammer v2.13.0
ST-LINKを使う場合 port=SWD
STM32Cube/STM32CubeProgrammer/bin/STM32_Programmer_CLI.exe -c port=SWD mode=UR -d hogehoge.bin 0x8000000 -g
UARTでシリアル通信で書き込む場合 port=COM12
STM32Cube/STM32CubeProgrammer/bin/STM32_Programmer_CLI.exe -c port=COM12 mode=UR -d hogehoge.bin 0x8000000 -g
● STM32の不正品に注意
STM32の互換品、類似品を STM32にリマーキングして STMicroelectronics製品として「不正」に販売している所も有ります。
見た目で判断できるのは
・STM32F103C8T6の場合、1行目のマーキングが "STM32"が本物、"STM32F"はニセモノです。
・ICのパッケージングの樹脂の窪みの有無。1ピンに1個だけが本物。3個や無しはニセモノ。

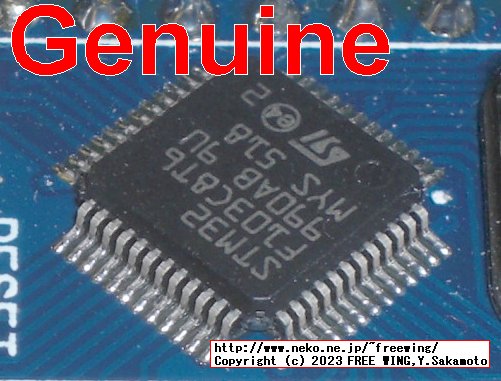

・"STM32"が本物

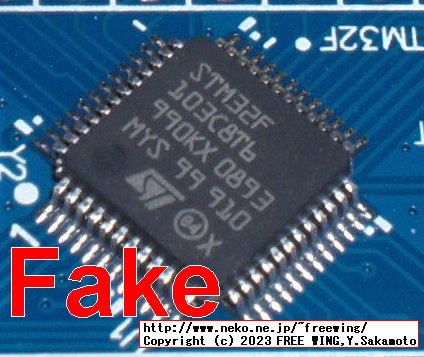

・"STM32F"はニセモノ

内部のレジスタで判断は
・上記の idcode
・CAN1の CAN_MCRレジスタの初期値を確認する = 0x0010002
STM32CubeIDEで判断は
・ST-LINK(OpenOCD)で UNEXPECTED idcodeで怒られない
・ST-LINK(ST-LINK GDB Server)で Could not verify ST device!で怒られない
チェックプログラムで判断は
・Greaseweazleの Blinky testでチェック(但し、パスする模倣品も存在する)
STM32 Fakes
下記の 2件を満たしていれば違法品ではありません。(クローン自体の存在の是非は不明ですが)
・STM32として販売していない
・STM32にリマーキングしていない
但し、性能は怪しいかも???
Genuine STM32 Blue Pill vs Clone
類似品 CS32F103C8T6の波形は駄目駄目(笑
● STM32の類似品
ST-Linkに使用していた。

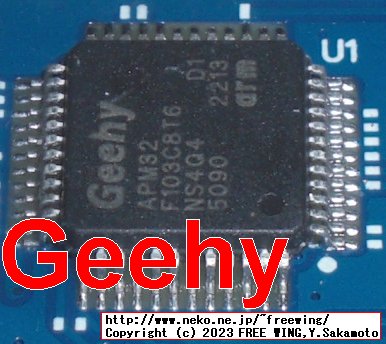

・Geehy APM32F103C8T6

Tags: [ワンチップCPU]
