・2023/03/17
GigaDevice GD32V GD32VF103を DFUモードにして USB経由でプログラムを Flashに書き込む方法
(STM32クローンの GD32マイコンの書き込みをする方法。GD32Vは RISC-Vです)
Tags: [ワンチップCPU]
● GigaDevice GD32V GD32VF103を DFUモードにして USB経由でプログラムを Flashに書き込む方法
STM32クローンの GD32マイコンの書き込みをする方法。GD32Vは RISC-Vです。
GD32V RISC-V
GD32 Arm Cortex-M系
兆易创新
GD32V RISC-V
GD32 MCU supporting software
● GD32Vの DFUモードへの移行方法
STM32と同様にリセット時の BOOT 0端子の状態で DFUモードに遷移します。
● GD32 Device in DFU Mode
GD32 Device in DFU Mode
USB\VID_28E9&PID_0189&REV_0100
USB\VID_28E9&PID_0189
● GD32DfuDrivers_V3.6.6.6167.rar
GD32Vの DFUモードのデバイスドライバ。
2020-06-09
CRC32: 5CC63049
MD5: B9EC7BCABAC79D638D0BF1735B9D70B1
SHA-1: 77D00B3E617C2DD4CD4B6499F328B36780BBB3D4
SHA-256: 65760A54259CE278C98630F3F6C4BB0A2EC9D829BE3CC1A3F5D60CA1C8C42D16
SHA-512: A50C5D6E304742D70CE5782D3BF31540AF01369B7C2A8B53C44FD91672483A8BB4064309F91077E661489EA8077E04F92EADEC102EE827BEBE1C1263AC45BE01
GD32DfuDrivers.exeを実行すると下記のディレクトリにデバイスドライバ一式が解凍されます。
C:\Windows\System32\DriverStore\FileRepository\gddfudriver.inf_amd64_xxxxxxxxxxxxxxxx
GDDFUDriver.cat
GDDFUDriver.inf
GDDFUDriver.sys
GigaDevice
6.48.7.315
2019/08/29
● GD32_Dfu_Tool_V3.8.2.9056.rar
GD32Vの DFUモードの Flash ROM読み書きツール。
2020-09-17
CRC32: 267AE269
MD5: 791264241FAA68ACA58066E51D63E788
SHA-1: 5EFFC7CCEC1FDBE4ADFE43850AFF51BF9AF047CF
SHA-256: 07D1ED17C3C1F6EDD9BBE6774F424DE36D8D61055289622E40392C5530C6A575
SHA-512: E7EA50BBB2200D4C66EFF7AF22CF406EBA275605474B1858EE08F6D87297C2253CD3C3ACAF1777A24A7BDDEB40822D0728E4F83BAC916695507DCF0B15CF9C2B
● GD32 MCU Dfu Tool.exeのアップデートの通知を止める方法
GD32 MCU Dfu Tool.exe
2217984 bytes
2020/09/17 15:11:58
CRC32: D47E7C2B
MD5: 4249F10425D13FB4CDB3DE50CD358E39
SHA-1: 483DC6A78134A899EF51A903712D3A76ED7D4FD8
SHA-256: F39DD392AD54B0CC689C18B6B4F928C355FFD9B199C9D5004E1E4EAC0BAEF505
SHA-512: AA3D57678D5920D6F7CBA303C77B6960E46BBFBE8424BE80DF44B50AE64129D03E02B435986D5449999125316343F40FB0B82C8B64E688B102C8B87F780C2911
GD32_DFU_Tool_V3.8.2.9056 更新提示修正版下载
GD32 MCU Dfu tool的检查更新的代码已经无效,因为csdn需要https访问,而该工具仍然是http访问,无法获取到网页内容
http://gd32mcu.21ic.com/documents/index/classify_id/7
对该工具检查更新的代码进行patch如下
位于文件偏移 39E0 的 CheckUpdateThread 函数前面指令 55 8B EC(push ebp; mov ebp,esp) 改成 C2 04 00 (retn)
保存为 GD32 MCU Dfu Tool.exe

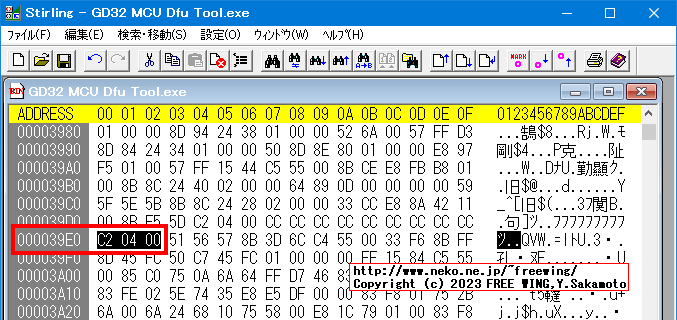

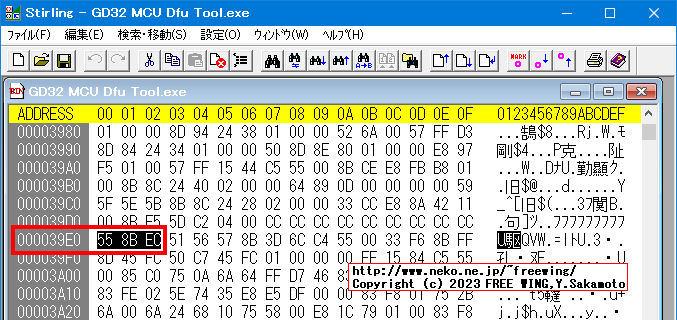

GD32 MCU Dfu Tool.exeの 39E0からの 55 8B ECの 3バイトを C2 04 00に書き換える。
・GD32 MCU Dfu Tool.exeの 39E0からの 55 8B ECの 3バイトを C2 04 00に書き換える

・GD32 MCU Dfu Tool.exeの 39E0からの 55 8B ECの 3バイトを C2 04 00に書き換える

兆易创新の公式のページのダウンロードは糞重いので、下記の Sipeedのサイトからバージョンは古いですが高速でダウンロード可能です。
Sipeed LONGAN/Nano/Tools/
GD32_MCU_Dfu_Tool_V3.8.1.5784_1.rar
10.16 MB 2019-08-29 11:34:24
GD32 MCU Dfu Drivers_v1.0.1.2316
GD32 MCU Dfu Tool_v3.8.1.5784
●その他の GD32用の DFU書き込みアプリ
Dfu-util - Device Firmware Upgrade Utilities
It supports GD32VF103x8/GD32VF103xB microcontroller USB DFU protocol .
GD32VF103 Initial support
Sep 4, 2019
v0.9
● LILYGO T-Display_GD32
LILYGO T-Display_GD32の回路図。
LILYGO T_Display_GD32_Schematic.pdf
ST7789 240*135 TFT Color LCD
LILYGO TTGO T-Display-GD32 GD32VF103CBT6 Main Chip ST7789 1.14 Inch IPS 240x135 Resolution Minimalist Development Board
●秋月で安く買える GD32VFの RISC-V
Sipeed Longan Nano RISC-V GD32VF103CBT6開発ボード
[102991302]
1個 ¥800(税込)
160x80 RGB IPS LCD
Longan Documentation
Wio Lite RISC-V(GD32VF103)
2022/6/3 1000→500円、在庫処分特価!
[102991310]
Wio Lite RISC-V (GD32VF103) - With ESP8266 SKU 102991310
Tags: [ワンチップCPU]
