mSATA接続の中華 SSD TC-SUNBOW M3 240GBのレビュー、SM2258G DRAMバッファ有り mSATA接続の中華 SSD TC-SUNBOW M3 240GBのレビュー、SM2258G DRAMバッファ有り

(mSATA接続の中華 SSD 240GB、KingDian、Zheino、SUNEASTと比較して TC-SUNBOW M3を購入)

Tags: [パソコン周辺機器], [通信販売], [SSD、HDD、DVD]




● mSATA接続の SSDを購入した TC-SUNBOW mSATA M3 240GB

 以前に購入した Giada D310 Intel Celeron 1037Uベアボーン用に mSATA接続の SSDを購入しました。
 Giada D310には元々は mSATA - SATAコネクタ変換基板を介して Transcendの 64GB SSDを接続していましたが、mSATA SSDに変更したい気分になりました。

 また、2017年 1月には KingFast F9M 256GB SSD mSATA MLC SMI2246ENを 8400円で購入しました。これは Intel Core-i3 6100Uベアボーン用。

2014/09/10
Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310 C1037
Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310 C1037

  Windows XP、DirectX 11、64bit OS対応の小型ベアボーン、1037U搭載で Atom D525の 4倍速い

2017/02/10
mSATA接続の SSDを購入、SAMSUNG PM851と KingFast F9M
mSATA接続の SSDを購入、SAMSUNG PM851と KingFast F9M

  mSATA接続の SSD、SAMSUNGは発熱が凄い、KingFastは優秀

2016/10/28
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン

  AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC


●いまさらながら HDDと SSDとでどれくらい速度が違うか比較してみた

2018/05/25
今更聞けない SSD、SSDって何?本当に HDDより良いの?いまさらながら SSDについて知る
今更聞けない SSD、SSDって何?本当に HDDより良いの?いまさらながら SSDについて知る

  SSDと HDDのベンチマークを測定して実際にどのくらい処理速度に違いが有るかを比較します

● mSATA SSDの購入に際して比較検討した製品達

 検討条件:
 ・容量は 240GB~256GB
 ・DRAMキャッシュが有る事(SSDには DRAMキャッシュバッファが絶対に必須と思い込んでいる信者なので)
 ・メモリは MLCや TLCは特にこだわらないが、BGAパッケージである事
 ・Amazon.co.jpで買える事
 ・低価格で買える事(安物買いの~~??)

 検討製品一覧
メーカーと型番調査時販売価格使用メモリチップ(商品説明)キャッシュ有無アマゾン ASINコード
TC-SUNBOW mSATA M3 240GB
(今回の購入品)
6099円記載無し記載無しB074GM72NX
KingDian mSATA M280 240GB6099円MLC/NAND FLASH記載無しB01N8TI8LN
Zheino Q1 mSATA 240GB CHN-mSATA01M-2406599円2D MLCキャッシュ無しB0797R6TFD
Zheino M1 mSATA 240GB CHN-mSATAM1-2567099円2D MLCキャッシュ無しB079GPW9RS
SUNEAST mSATA SE800 240GB7080円TLC記載無しB07B2X9JSB
SUNEAST mSATA SE800 256GB7380円TLC記載無しB07BJ7H2WX
Dogfish mSATA 240GB SSDMCEAC060B3A7099円MLC記載無しB078B9CB44
KingSpecは中華なのに安くないので除外128GBで 8000円NAND MLCB01GMXF0Y4
Transcendは高いので除外256MBで 16980円MLC NANDB00K64I1ZG

 なお、今回の調査結果では中華製の SSDは全て SMI Sillicon Motion Technology製の SSDコントローラを使用していました。
 また、製品に使用している SMIのコントローラの型番から大体の製品の発売時期が分かります。

SMIの型番流通開始時期?DRAMキャッシュ機能
SM2246EN2013年有り
Transcend TS6500(SM2246ENの互換品)2014年有り
SM2246XT2014年無し
SM2256G2014年有り
SM2256H2014年有り?
SM2256S2014年無し
SM2256K2015年有り
SM2260G2015年有り
SM2258G2015年有り
SM2258H2016年有り
SM2258XT2016年無し
SM2254G2016年有り Plextor専用
SV58H(SM2258Gの互換品?)2017年?有り
※ 末尾の型番が XTと Sの製品は DRAMキャッシュバッファが有りません。なぜなら コントローラに DRAMバッファ機能が無いからです。
※ SanDisk SSD PLUSや WD等の大手メーカーでも DRAMキャッシュ無し、DRAMキャッシュレスの SSDを販売しています。

 DRAMキャッシュバッファを無くす理由は「コストダウン」。
バッファを省いて40ドルの128GB SSDを実現する


● TC-SUNBOW mSATA M3 240GB

 今回の購入品です。

TC-SUNBOWメーカーホームページ
TCSUNBOW mSATA M3 240GB

 商品説明ではキャッシュの有無について記載が有りませんが、商品説明の基板写真で SSDコントローラが SM2258G、DRAMキャッシュ有りの確認が取れたので購入しました。
 また、他の製品と比較しても製品発売時期が比較的最近(2017年販売開始っぽい)で製品自体が新しっぽかったのも理由です。

AliExpress - TC-SUNBOW M3-240GB SSD Mini SATA3(6.0Gb/s) MSATA 240GB 256GB Solid state drive for desktop laptop PCs MacPro free gift given
 AliExpressの商品説明写真の基板シルク印刷: SM2258-G336-2BGA316-6L-00508 1726.


TC-SUNBOW mSATA mini PCIE 240GB SSD Solid State Drive (30mm*50mm) (M3 240GB) R:560MB/s W:422MB/s
ASIN: B074GM72NX

●商品の説明 TC-SUNBOW mSATA M3 240GB
サイズ:240GB

1.基本的な製品情報:
・ブランド:TC-SUNBOW;
・容量:240GB;
・インターフェース:Mini SATA3(6.0Gb / s);
・アイテムサイズ:50x30mm;
・用途:ミニPC /デスクトップPC /ノートブック /オールインワンPC /産業用PC /POSマシン /広告端末 /ユーザー端末 /クラウド端末で、HDDを使用できる他のデバイスでも使用できます

2、パフォーマンス:
・シーケンシャルリード/ライト(最大):560/422MB/s;
・ IOPSランダムリード/ライトIOPS(最大):R:94175/W:82361;
・起動時間:11秒
・平均アクセス時間:0.15ms

3、消費電力:

・入力電圧:5V±5%
・消費(アクティブ):<3W
・消費(アイドル):0.3W

4、信頼性:
・ MTBF:> 2,000,000時間
・ ECC:1024KあたりBCH ECC 40ビットをサポート
・TRIM / SMART:サポート
・耐衝撃性:1500G(@ 0.5ms半正弦波)
・使用温度:1℃~70℃
・保存温度:-40℃~85℃
・保証:アイテムを受け取ってから3年


● KingDian mSATA M280 240GB

KingDianメーカーホームページ
KingDian mSATA M280 240GB

 アマゾンの商品説明の写真を見ると SSDコントローラに SMI SM2256K、基板裏面に DRAMキャッシュの NANYA NT5CB64M16FP-DH DDR3-1600 DRAM 64Mx16 128MB 1Mbit 800.0MHzが有ります。
・KingDian mSATA M280 240GB アマゾンの商品説明の写真
KingDian mSATA M280 240GB アマゾンの商品説明の写真

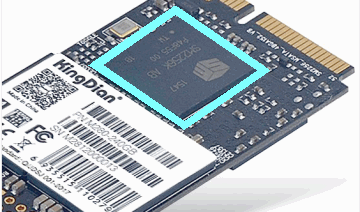

 水色枠部分が SSDコントローラ SMI SM2256K。

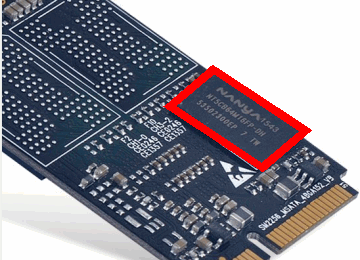

・KingDian mSATA M280 240GB アマゾンの商品説明の写真
KingDian mSATA M280 240GB アマゾンの商品説明の写真
 赤枠部分に 128MB DRAMバッファの ICが載っている。

 ただし、キャッシュの有無について商品説明に明示的な記載は無く、ASIN B0793R7164の方のレビューではコントローラが SM2258XTの XT型番でキャッシュ無しと写真付きで書かれています。

 KingDianメーカーホームページでは、KingDian M280 mSATA specification (SMI2256K)、TLCとなっている。M280-SMI2256K-240GB


KingDian M.2 MSATA mini PCIE 60GB 120GB 240GB SSD Solid State Drive (30mm*50mm) (M280 240GB)
ASIN: B01N8TI8LN

KingDian mSATA mini PCIE 32GB 60GB 120GB 240GB SSD Solid State Drive (30mm50mm) (M280 240GB)
ASIN: B0793R7164

※写真付きレビューでコントローラが SM2258XTでキャッシュ無し

Product specification :
1.Item No : M280 240GB
2.Interface : MSATA
3.Capacity : 240GB
4.Flash: MLC/NAND FLASH
5.Max Read / Write speed :528.8/387.8 MB/s
6.Read endurance: unlimited
7.Data retention: 10 years
8.MTBF:1,500,000 Hours
9.WARRANTY : 3 YEARS .


● Zheino Q1 mSATA 240GB CHN-mSATA01M-240

Zheinoメーカーホームページ
Zheino mSATA SSD

 アマゾンの商品説明の写真を見る限り DRAMキャッシュの ICが載っていますが、商品説明では SSDコントローラが SMI2246XTと DRAMキャッシュ機能の無い XT型番となっています。

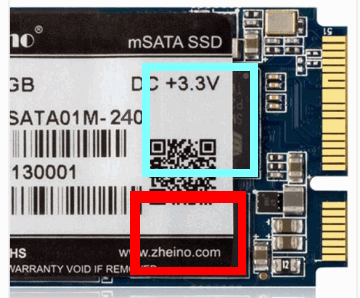

・Zheino Q1 mSATA アマゾンの商品説明の写真
Zheino Q1 mSATA アマゾンの商品説明の写真
 赤枠部分に DRAMキャッシュの ICが載っている。
 (赤枠部分の上の水色が SSDコントローラ SMI。)

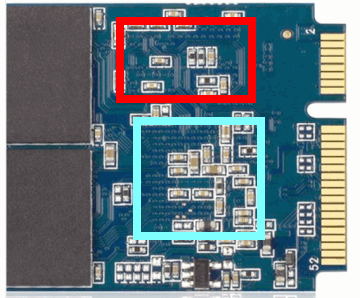

・Zheino Q2 mSATA アマゾンの商品説明の写真
Zheino Q2 mSATA アマゾンの商品説明の写真
 SSD基板を裏から見た所。表面にそれぞれの ICが半田付けされています。

※写真付きレビューでコントローラが SM2246XTでキャッシュ無しと書かれています。
 SM2246HX-MS-4B1X2-V1.2 4617 2017年 46週の基板ロット
 (販売者が Q1と M1とを混同して間違えて商品説明および販売をしていると個人的には思います。)
 あと、この Zheinoに関して言えば 2D MLCメモリを使用しているのは単に製造時期が古いからと思っています。製品設計が TLC以前のテクノロジーの産物。


Zheino Q1 内蔵型 MSATA 240GB SSD MLC採用(30*50mm) 3年保証 MSATAIII 6Gb/s mSATA ミニ ハードディスク(Not TLC Not 3D NAND Flash)
ASIN: B0797R6TFD


● Zheino M1 mSATA 240GB CHN-mSATA01M-256

 商品説明で SSDコントローラが SMI2246XTと DRAMキャッシュ機能の無い XT型番となっています。また、商品説明の写真もキャッシュが無い SSD基板となっています。

 SM2246XTでキャッシュ無し SM2246HX-MS-4B1X2-V1.2


Zheino M1内蔵型 mSATA SSD 256GB 2D MLC採用(30*50mm) 3年保証 mSATAIII 6Gb/s mSATA ミニ ハードディスク(Not TLC Not 3D NAND Flash)
ASIN: B079GPW9RS


● SUNEAST mSATA SE800 240GB

SUNEASTメーカーホームページ
SUNEAST

 商品説明ではキャッシュの有無について記載が有りません。
 商品説明の写真もキャッシュが無い SSD基板となっています。

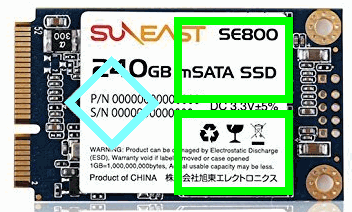

・SUNEAST mSATA SE800 240GB アマゾンの商品説明の写真
SUNEAST mSATA SE800 240GB アマゾンの商品説明の写真
 水色が SSDコントローラ SMI。DRAMキャッシュの ICが載るスペースが無い。


SUNEAST サンイースト SSD 内蔵SSD 240GB mSATA 3.0 6Gb/s 3D TLC 国内3年保証
ASIN: B07B2X9JSB


● SUNEAST mSATA SE800 256GB

 SUNEAST mSATA SE800 240GBと同様。


SUNEAST サンイースト SSD 内蔵SSD mSATA 3.0 6Gb/s TLC 国内3年保証 (256GB)
ASIN: B07BJ7H2WX


● Dogfish mSATA 240GB SSDMCEAC060B3A

Dogfishメーカーホームページ
深圳叁色角鲨科技有限公司 - 固态硬盘

 商品説明ではキャッシュの有無について記載が有りません。
 商品説明の写真もキャッシュが無い SSD基板となっています。
 SM2246XT_Msat_BGA_4F_01218 1609 YB-1612 2016年 9週の基板ロット

 ちなみにこの型番 SSDMCEAC060B3Aでググルと Intelの SSD製品 525 Seriesが引っ掛かります。
 Dogfishの SEO対策?


Dogfish Msata 240GB 固体のハードディスクを内蔵する ノートブックSATA III PC Mini Sata SSD Disk (240GB)
ASIN: B078B9CB44


● KingSpecは中華なのに安くないので除外
● Transcendは高いので除外


● TC-SUNBOW mSATA SSD M3 240GB

 TC-SUNBOW mSATA SSD M3 240GBの内訳
 Sillicon Motion Technology製 SM2258G
 Intelっぽい 240GB NAND

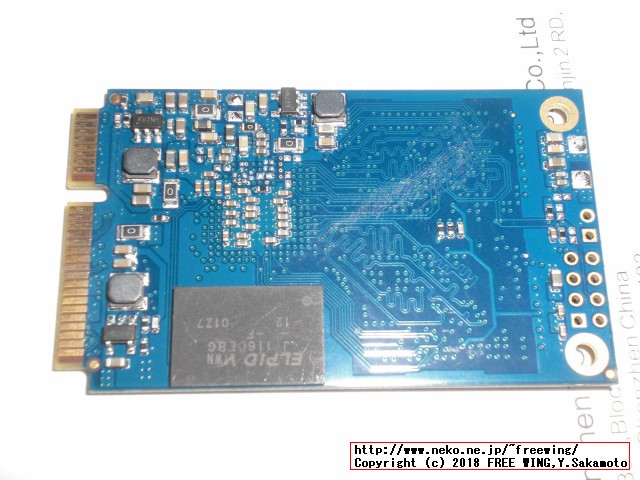

 256MBの DRAMキャッシュ

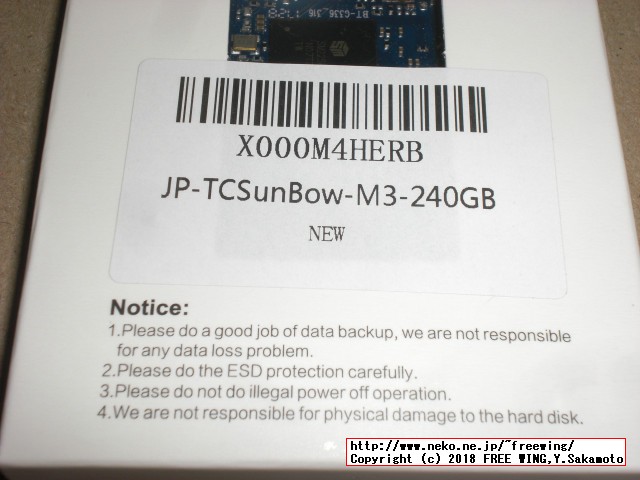

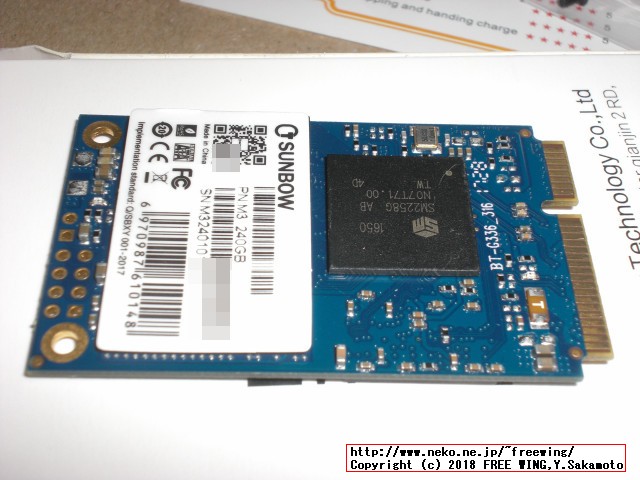

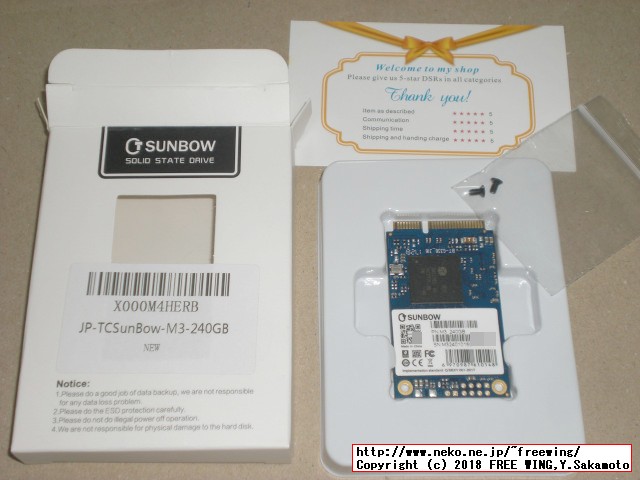

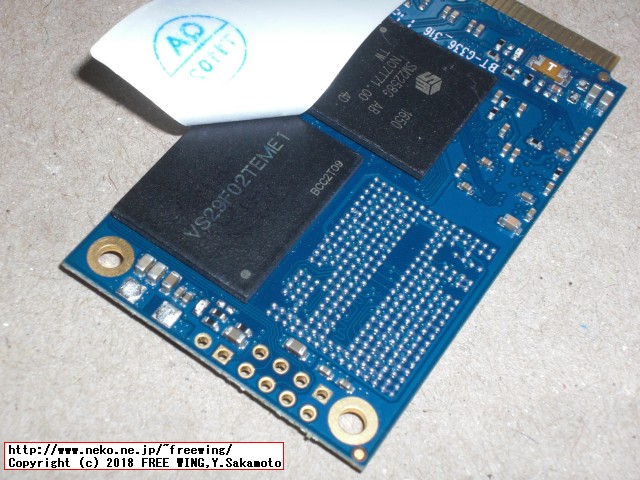

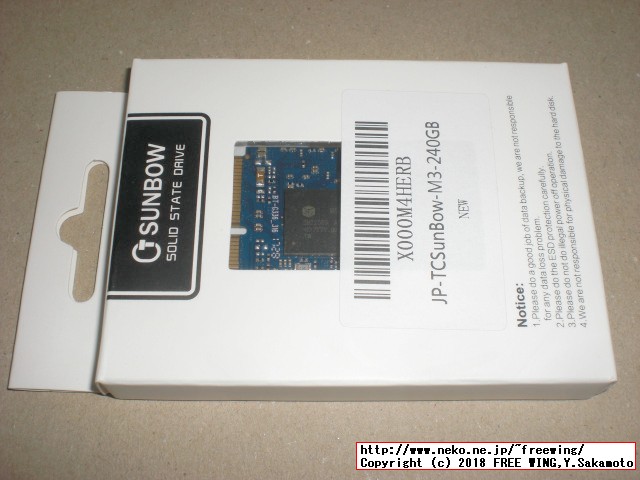

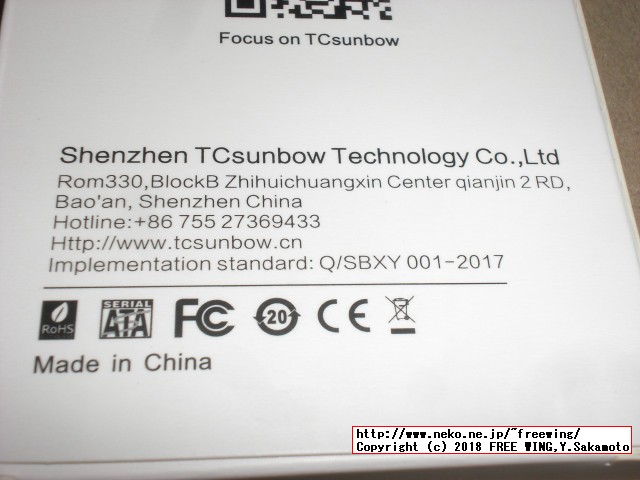

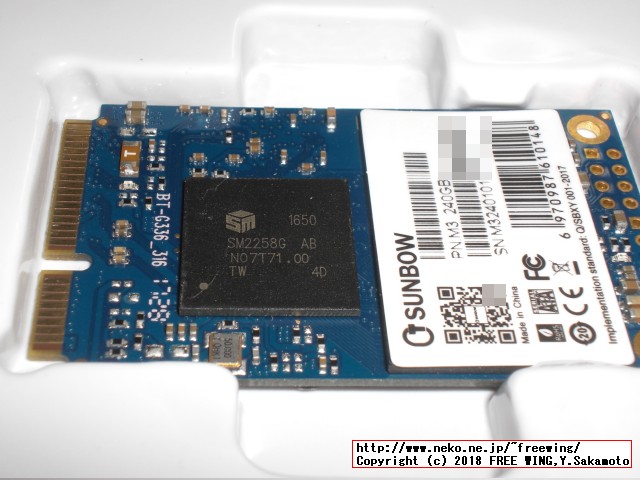

・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
 TC-SUNBOW mSATA M3 240GB

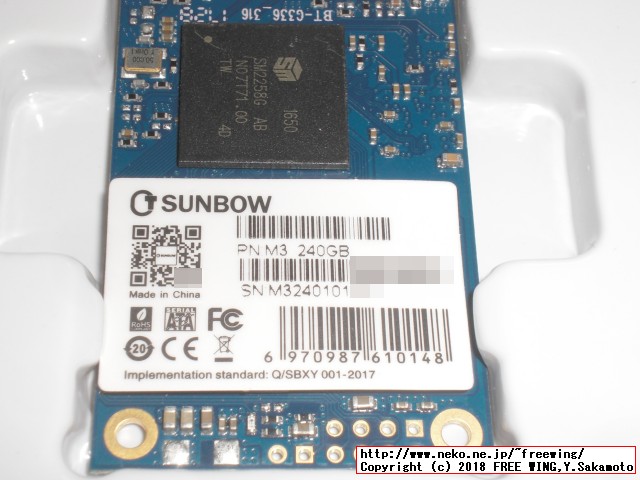

 SSD Controler SMI SM2258G AB N07T71.00 TW 4D 1650

 アマゾンから届いた SSD基板のシルク印刷: BT-G336-316 1728
 購入した基板は 1728なのでこの SSDの基板自体の製造ロットは 2017年の 28週(2017年の中旬 7月)

TC-SUNBOW mSATA M3 240GBSN: M3240101xxx2018年 5月 Amazonから購入 6099円
SSD ControlerSMI SM2258G AB N07T71.00 TW 4D 1650Plextorの S3 SSDと同じ2016年 50週の製造

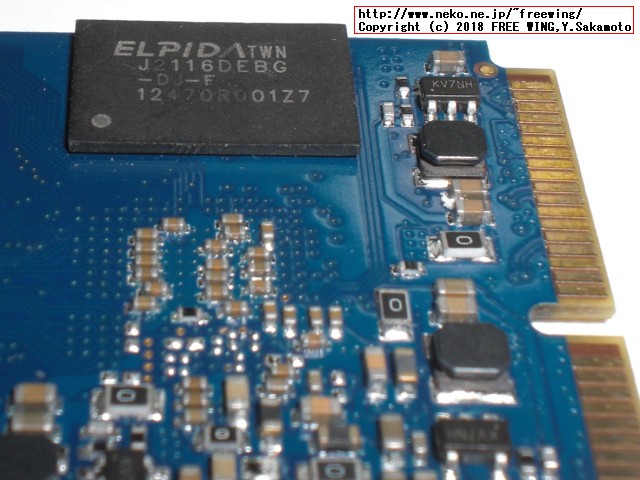

Cache DRAMELPIDA J2116DEBG-DJ-F
12470R001Z7 TWN
256MB 2G bits DDR3 SDRAM
EDJ2116DEBG (128M words × 16 bits)
667MHz DDR3-1333 (9-9-9)
2012年 47週の製造
Flash MemoryVS29F02TEME1 BCC2T09240GB NAND? Intelっぽい型番?製造時期不明

 VS29F02TEME1は Intelっぽい型番をしています。ググルと KingDian S280(2017年からの後期ロット S280A)、金泰克 Tigo S300、Drevo D1 240GB M.2の SSDで使用しています。
金泰克 Tigo
Drevo D1

 Cache DRAMに使われている ELPIDAって、今も生チップが存在しているのかよ。。。2012年製造の DDR3-1333。
 TC-SUNBOW社はこの DRAMを大量に買い付けたんでしょうか?
 ※ 生チップ = 基板製造が可能なリールないしトレイに ICチップがパッケージングされている新品、未使用の状態。

 参考資料:
PC3-10600(DDR3-1333) DDR3 SDRAM DIMMの最安値推移 (2008年7月5日~2009年1月17日)



● TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク、レビュー

 これらの結果を見る限り TC-SUNBOW mSATA SSD M3 240GBは超大当たりで非常に良い性能を持っていると言えるでしょう。

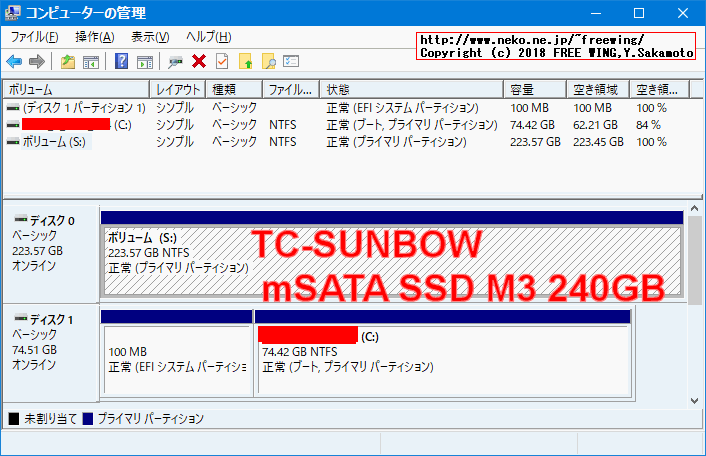

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク


・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク

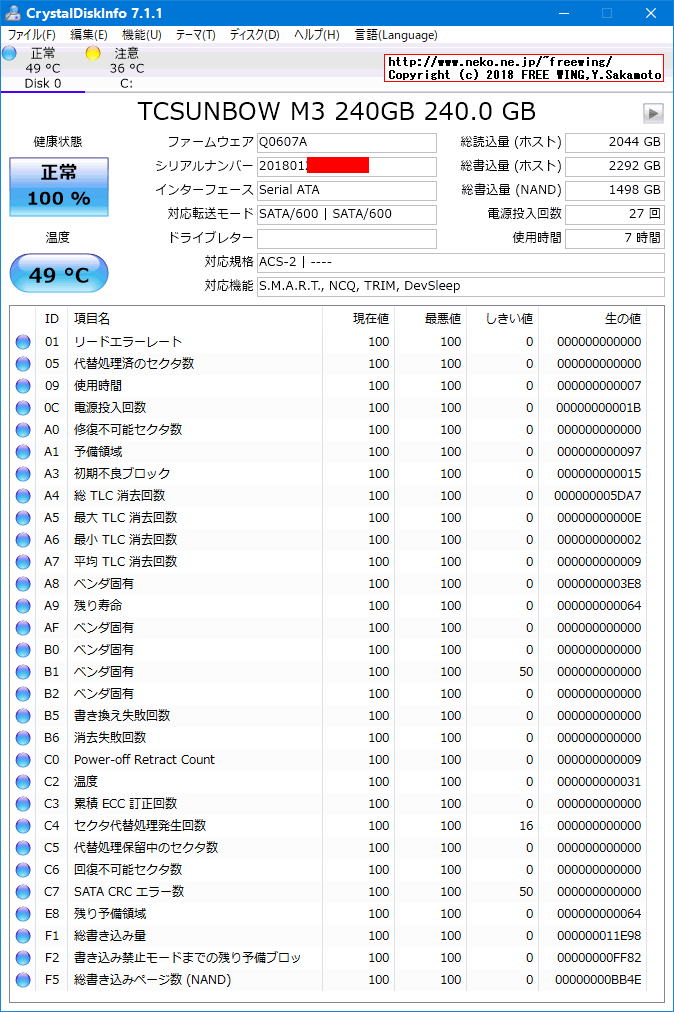

● CrystalDiskInfo 通称 CDI

CrystalDiskInfo - Crystal Dew World

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
 一番最初に測定した状態。出荷前テストで 7時間動作させて 2TB程度を読み書きしたのでしょうか?
 温度は 49度のままで固定(温度センサー機能が無い)

SMART_READ_DATA
190: 44 49 47 49 54 41 4C 00 00 00 00 00 00 00 00 00 DIGITAL

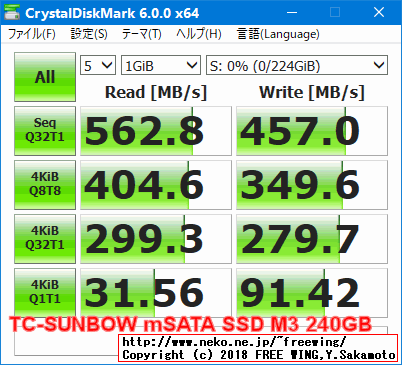

● CrystalDiskMark Benchmark 通称 CDM

CrystalDiskMark - Crystal Dew World

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク

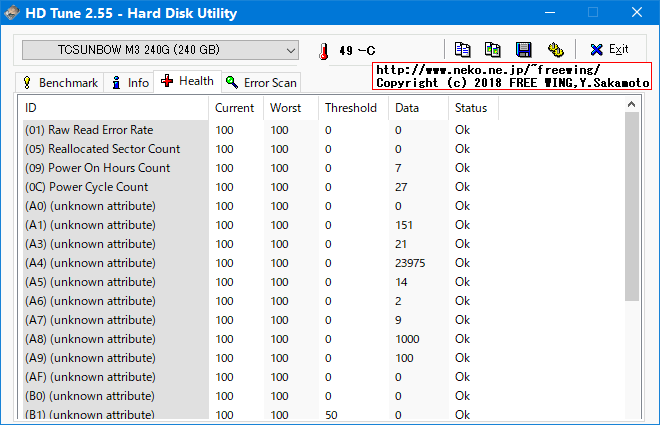

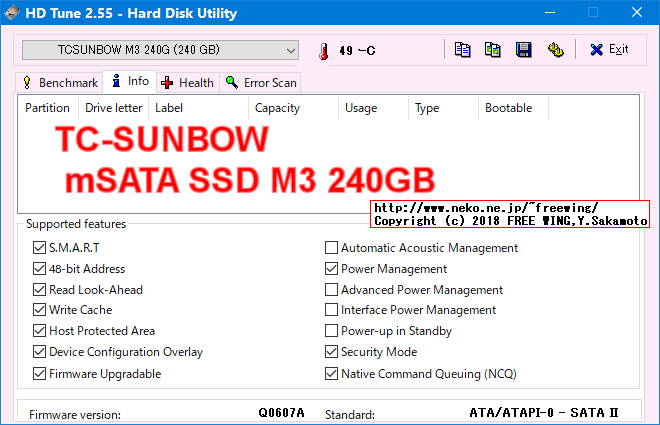

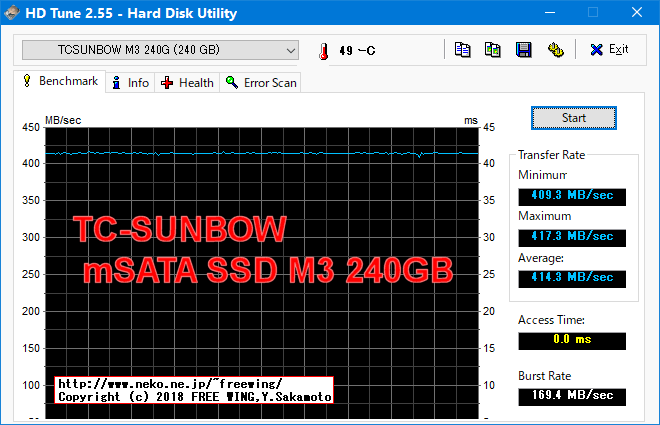

● HD Tune

HD Tune website

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク


・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク


・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク

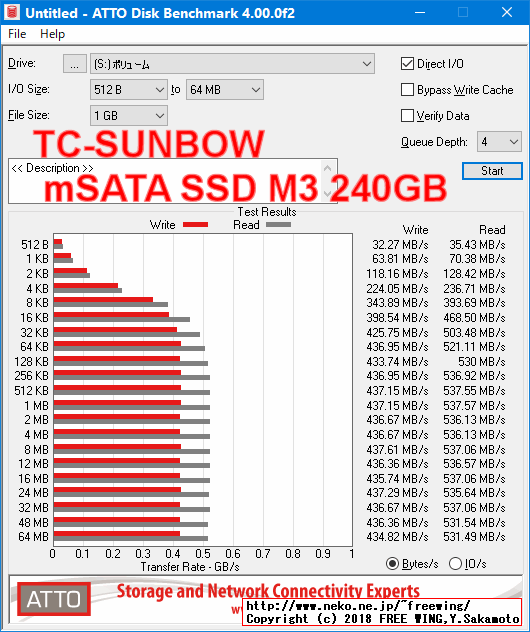

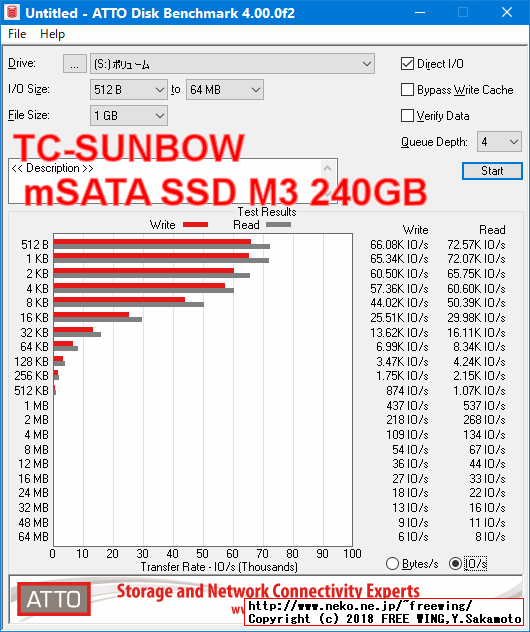

● ATTO Disk Benchmark

Disk Benchmark Software - ATTO

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク


・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク

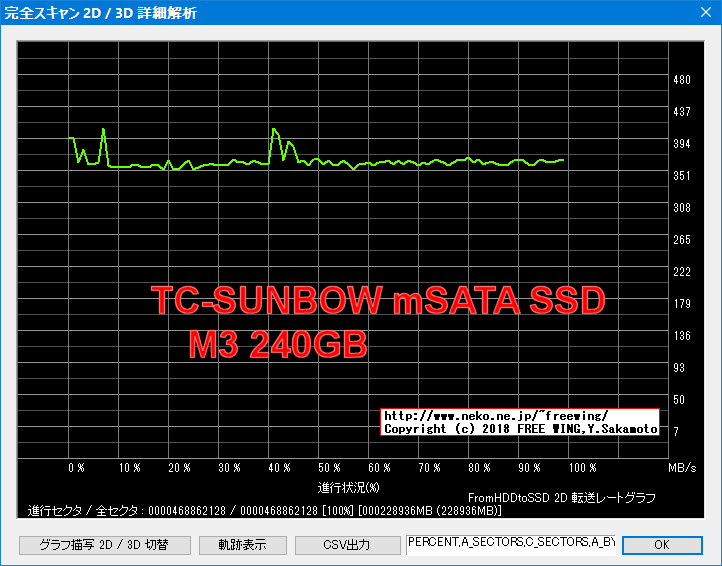

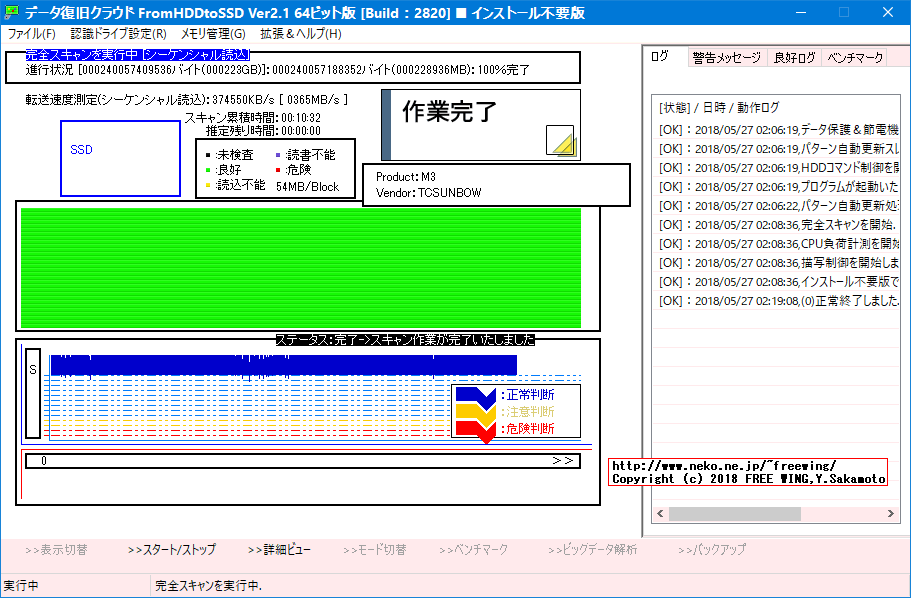

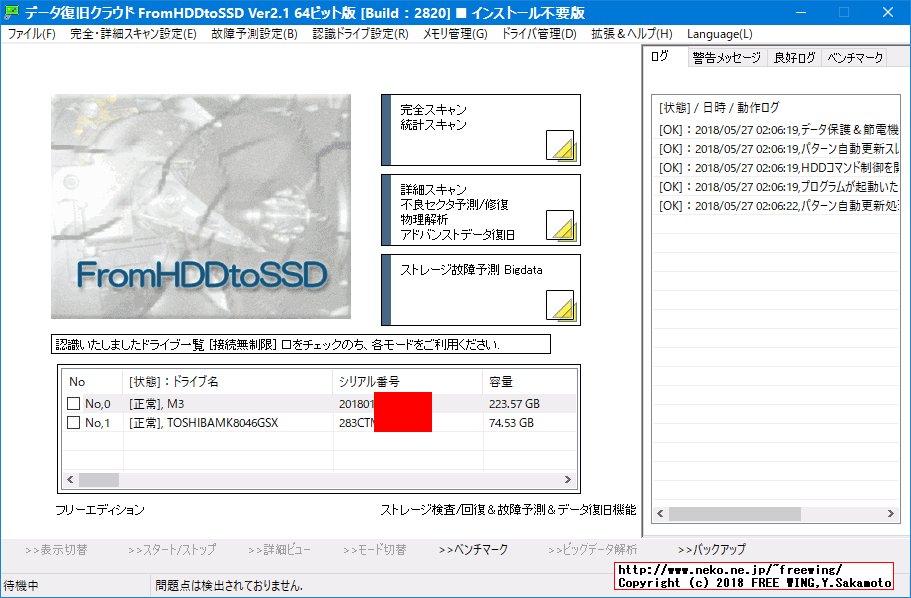

● その他 データ復旧クラウド FromHDDtoSSD

AI完全自動&ドライブ状態情報の分散解析システム FromHDDtoSSD

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
 連続読み込みのテスト時は 基板表面の温度が 62度になりました。
 (筐体内の周囲環境温度は 40度前後)

・TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
TC-SUNBOW mSATA SSD M3 240GBの内部データ、ベンチマーク
 このグラフのメモリ間隔の取り方、異常だな。(見難いので)


● CrystalDiskInfo 通称 CDI
----------------------------------------------------------------------------
CrystalDiskInfo 7.1.1 (C) 2008-2016 hiyohiyo
                                Crystal Dew World : http://crystalmark.info/
----------------------------------------------------------------------------

    OS : Windows 10 Professional [10.0 Build 17134] (x64)
  Date : 2018/05/27 9:50:17

-- Controller Map ----------------------------------------------------------
 + 標準 SATA AHCI コントローラー [ATA]
   - TCSUNBOW M3 240GB
 - Microsoft 記憶域コントローラー [SCSI]

-- Disk List ---------------------------------------------------------------
 (1) TCSUNBOW M3 240GB : 240.0 GB [0/0/0, pd1] - m2

----------------------------------------------------------------------------
 (1) TCSUNBOW M3 240GB
----------------------------------------------------------------------------
           Model : TCSUNBOW M3 240GB
        Firmware : Q0607A
   Serial Number : *************
   Serial Number : 201801*******
       Disk Size : 240.0 GB (8.4/137.4/240.0/240.0)
     Buffer Size : 不明
     Queue Depth : 32
    # of Sectors : 468862128
   Rotation Rate : ---- (SSD)
       Interface : Serial ATA
   Major Version : ACS-2
   Minor Version : ----
   Transfer Mode : SATA/600 | SATA/600
  Power On Hours : 7 時間
  Power On Count : 27 回
      Host Reads : 2044 GB
     Host Writes : 2292 GB
     NAND Writes : 1498 GB
     Temperature : 49 C (120 F)
   Health Status : 正常 (100 %)
        Features : S.M.A.R.T., 48bit LBA, NCQ, TRIM, DevSleep
       APM Level : ----
       AAM Level : ----
    Drive Letter :

-- S.M.A.R.T. --------------------------------------------------------------
ID Cur Wor Thr RawValues(6) Attribute Name
01 100 100 __0 000000000000 リードエラーレート
05 100 100 __0 000000000000 代替処理済のセクタ数
09 100 100 __0 000000000007 使用時間
0C 100 100 __0 00000000001B 電源投入回数
A0 100 100 __0 000000000000 修復不可能セクタ数
A1 100 100 __0 000000000097 予備領域
A3 100 100 __0 000000000015 初期不良ブロック
A4 100 100 __0 000000005DA7 総 TLC 消去回数
A5 100 100 __0 00000000000E 最大 TLC 消去回数
A6 100 100 __0 000000000002 最小 TLC 消去回数
A7 100 100 __0 000000000009 平均 TLC 消去回数
A8 100 100 __0 0000000003E8 ベンダ固有
A9 100 100 __0 000000000064 残り寿命
AF 100 100 __0 000000000000 ベンダ固有
B0 100 100 __0 000000000000 ベンダ固有
B1 100 100 _50 000000000000 ベンダ固有
B2 100 100 __0 000000000000 ベンダ固有
B5 100 100 __0 000000000000 書き換え失敗回数
B6 100 100 __0 000000000000 消去失敗回数
C0 100 100 __0 000000000009 Power-off Retract Count
C2 100 100 __0 000000000031 温度
C3 100 100 __0 000000000000 累積 ECC 訂正回数
C4 100 100 _16 000000000000 セクタ代替処理発生回数
C5 100 100 __0 000000000000 代替処理保留中のセクタ数
C6 100 100 __0 000000000000 回復不可能セクタ数
C7 100 100 _50 000000000000 SATA CRC エラー数
E8 100 100 __0 000000000064 残り予備領域
F1 100 100 __0 000000011E98 総書き込み量
F2 100 100 __0 00000000FF82 書き込み禁止モードまでの残り予備ブロック数
F5 100 100 __0 00000000BB4E 総書き込みページ数 (NAND)

-- IDENTIFY_DEVICE ---------------------------------------------------------
        0    1    2    3    4    5    6    7    8    9
000: 0040 3FFF C837 0010 0000 0000 003F 0000 0000 0000
010: xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
020: 0000 0000 0000 5130 3630 3741 2020 5443 5355 4E42
030: 4F57 204D 3320 3234 3047 4220 2020 2020 2020 2020
040: 2020 2020 2020 2020 2020 2020 2020 8002 4000 2F00
050: 4000 0000 0000 0007 3FFF 0010 003F FC10 00FB 9102
060: FFFF 0FFF 0000 0007 0003 0078 0078 0078 0078 4D20
070: 0000 0000 0000 0000 0000 001F 850E 0086 0144 0040
080: 03F0 0000 746B 7D01 4063 7469 BC01 4063 207F 0001
090: 0001 0000 FFFE 0000 0000 0000 0000 0000 0000 0000
100: 44B0 1BF2 0000 0000 0000 0008 4000 0000 0000 0000
110: 0000 0000 0000 0000 0000 0000 0000 0100 0000 4258
120: 4018 0000 0000 0000 0000 0000 0000 0000 0029 2020
130: 2020 2020 2020 2020 2020 2020 2020 2020 2020 2020
140: 2020 2020 2020 2020 2020 2020 2020 2020 2020 2020
150: 2020 2020 2020 2020 2020 2020 2020 2020 2020 2020
160: 0000 0000 0000 0000 0000 0000 0000 0000 0000 0001
170: 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
180: 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
190: 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
200: 0000 0000 0000 0000 0000 0000 0035 0000 0000 4000
210: 0000 0000 0000 0000 0000 0000 0000 0001 0000 0000
220: 0000 0000 107F 0000 0000 0000 0000 0000 0000 0000
230: 0000 0000 0000 0000 0001 0200 0000 0000 0000 0000
240: 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000
250: 0000 0000 0000 0000 0000 9CA5

-- SMART_READ_DATA ---------------------------------------------------------
     +0 +1 +2 +3 +4 +5 +6 +7 +8 +9 +A +B +C +D +E +F
000: 01 00 01 00 00 64 64 00 00 00 00 00 00 00 05 00
010: 00 64 64 00 00 00 00 00 00 00 09 00 00 64 64 07
020: 00 00 00 00 00 00 0C 00 00 64 64 1B 00 00 00 00
030: 00 00 A0 00 00 64 64 00 00 00 00 00 00 00 A1 00
040: 00 64 64 97 00 00 00 00 00 00 A3 00 00 64 64 15
050: 00 00 00 00 00 00 A4 00 00 64 64 A7 5D 00 00 00
060: 00 00 A5 00 00 64 64 0E 00 00 00 00 00 00 A6 00
070: 00 64 64 02 00 00 00 00 00 00 A7 00 00 64 64 09
080: 00 00 00 00 00 00 A8 00 00 64 64 E8 03 00 00 00
090: 00 00 A9 00 00 64 64 64 00 00 00 00 00 00 AF 00
0A0: 00 64 64 00 00 00 00 00 00 00 B0 00 00 64 64 00
0B0: 00 00 00 00 00 00 B1 00 00 64 64 00 00 00 00 00
0C0: 00 00 B2 00 00 64 64 00 00 00 00 00 00 00 B5 00
0D0: 00 64 64 00 00 00 00 00 00 00 B6 00 00 64 64 00
0E0: 00 00 00 00 00 00 C0 00 00 64 64 09 00 00 00 00
0F0: 00 00 C2 00 00 64 64 31 00 00 00 00 00 00 C3 00
100: 00 64 64 00 00 00 00 00 00 00 C4 00 00 64 64 00
110: 00 00 00 00 00 00 C5 00 00 64 64 00 00 00 00 00
120: 00 00 C6 00 00 64 64 00 00 00 00 00 00 00 C7 00
130: 00 64 64 00 00 00 00 00 00 00 E8 00 00 64 64 64
140: 00 00 00 00 00 00 F1 00 00 64 64 98 1E 01 00 00
150: 00 00 F2 00 00 64 64 82 FF 00 00 00 00 00 F5 00
160: 00 64 64 4E BB 00 00 00 00 00 00 00 00 00 00 71
170: 02 00 01 00 01 02 01 00 00 00 00 00 00 00 00 00
180: 00 00 51 30 36 30 37 41 20 20 00 00 00 00 00 00
190: 44 49 47 49 54 41 4C 00 00 00 00 00 00 00 00 00 DIGITAL
1A0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1B0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1C0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1D0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1E0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1F0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 33

-- SMART_READ_THRESHOLD ----------------------------------------------------
     +0 +1 +2 +3 +4 +5 +6 +7 +8 +9 +A +B +C +D +E +F
000: 01 00 01 00 00 00 00 00 00 00 00 00 00 00 05 00
010: 00 00 00 00 00 00 00 00 00 00 09 00 00 00 00 00
020: 00 00 00 00 00 00 0C 00 00 00 00 00 00 00 00 00
030: 00 00 A0 00 00 00 00 00 00 00 00 00 00 00 A1 00
040: 00 00 00 00 00 00 00 00 00 00 A3 00 00 00 00 00
050: 00 00 00 00 00 00 A4 00 00 00 00 00 00 00 00 00
060: 00 00 A5 00 00 00 00 00 00 00 00 00 00 00 A6 00
070: 00 00 00 00 00 00 00 00 00 00 A7 00 00 00 00 00
080: 00 00 00 00 00 00 A8 00 00 00 00 00 00 00 00 00
090: 00 00 A9 00 00 00 00 00 00 00 00 00 00 00 AF 00
0A0: 00 00 00 00 00 00 00 00 00 00 B0 00 00 00 00 00
0B0: 00 00 00 00 00 00 B1 32 00 00 00 00 00 00 00 00
0C0: 00 00 B2 00 00 00 00 00 00 00 00 00 00 00 B5 00
0D0: 00 00 00 00 00 00 00 00 00 00 B6 00 00 00 00 00
0E0: 00 00 00 00 00 00 C0 00 00 00 00 00 00 00 00 00
0F0: 00 00 C2 00 00 00 00 00 00 00 00 00 00 00 C3 00
100: 00 00 00 00 00 00 00 00 00 00 C4 10 00 00 00 00
110: 00 00 00 00 00 00 C5 00 00 00 00 00 00 00 00 00
120: 00 00 C6 00 00 00 00 00 00 00 00 00 00 00 C7 32
130: 00 00 00 00 00 00 00 00 00 00 E8 00 00 00 00 00
140: 00 00 00 00 00 00 F1 00 00 00 00 00 00 00 00 00
150: 00 00 F2 00 00 00 00 00 00 00 00 00 00 00 F5 00
160: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
170: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
180: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
190: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1A0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1B0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1C0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1D0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1E0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
1F0: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 5D

● CrystalDiskMark Benchmark 通称 CDM
-----------------------------------------------------------------------
CrystalDiskMark 6.0.0 x64 (C) 2007-2017 hiyohiyo
                          Crystal Dew World : https://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

   Sequential Read (Q= 32,T= 1) :   562.759 MB/s
  Sequential Write (Q= 32,T= 1) :   456.951 MB/s
  Random Read 4KiB (Q=  8,T= 8) :   404.580 MB/s [  98774.4 IOPS]
 Random Write 4KiB (Q=  8,T= 8) :   349.622 MB/s [  85356.9 IOPS]
  Random Read 4KiB (Q= 32,T= 1) :   299.286 MB/s [  73067.9 IOPS]
 Random Write 4KiB (Q= 32,T= 1) :   279.728 MB/s [  68293.0 IOPS]
  Random Read 4KiB (Q=  1,T= 1) :    31.558 MB/s [   7704.6 IOPS]
 Random Write 4KiB (Q=  1,T= 1) :    91.419 MB/s [  22319.1 IOPS]

  Test : 1024 MiB [S: 0.1% (0.1/223.6 GiB)] (x5)  [Interval=5 sec]
  Date : 2018/05/27 10:29:42
    OS : Windows 10 Professional [10.0 Build 17134] (x64)


● TC-SUNBOW mSATA SSD M3 240GBの内部基板写真

・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
 配送はヤマト運輸のクロネコ宅急便(宅配便)ですが、梱包は Amazonの薄型プチプチ封筒で届きました。

・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
 Cache DRAM ELPIDA J2116DEBG-DJ-F 12470R001Z7 TWN 256MB 2G bits DDR3 SDRAM EDJ2116DEBG (128M words × 16 bits) 667MHz DDR3-1333 (9-9-9)

・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真


・TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
TC-SUNBOW mSATA SSD M3 240GBの内部基板写真
 Flash Memory VS29F02TEME1 BCC2T09 240GB NAND? Intelっぽい型番?



Tags: [パソコン周辺機器], [通信販売], [SSD、HDD、DVD]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

Patriot Memoryの DDR4メモリを購入したら SpecTekのチップで更にスペック偽装品だったでござるの巻
Patriot Memoryの DDR4メモリを購入したら SpecTekのチップで更にスペック偽装品だったでござるの巻

  パトリオットメモリ製 DDR4-2400のメモリモジュールに搭載のメモリチップが DDR4-2133だったよ

SSDの寿命を少しでも延ばす方法と速度低下を抑制する方法、SSD HDD関係のアプリ一覧
SSDの寿命を少しでも延ばす方法と速度低下を抑制する方法、SSD HDD関係のアプリ一覧

  Trimコマンドを有効化、SSD HDD関係のベンチマークアプリ、内部データ取得ツール等の一覧

今更聞けない SSD、SSDって何?本当に HDDより良いの?いまさらながら SSDについて知る
今更聞けない SSD、SSDって何?本当に HDDより良いの?いまさらながら SSDについて知る

  SSDと HDDのベンチマークを測定して実際にどのくらい処理速度に違いが有るかを比較します

Panasonic レッツノート CF-NX4に Samsung SSD 860 EVO 500GBに簡単に換装する方法
Panasonic レッツノート CF-NX4に Samsung SSD 860 EVO 500GBに簡単に換装する方法

  Samsung SSD 860 EVOを購入したので Panasonic Let's note CF-NX4に交換する手順、本体内部の分解は不要です

Panasonic レッツノート CF-NX4の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説
Panasonic レッツノート CF-NX4の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説

  Panasonic Let's note CF-NX4 CF-NX4EDHCSの HDDを SSDに交換する手順、本体内部の分解は不要です

SATA接続の CFD販売 CSSD-S6B480CG3VX 480GB SSD CG3VXのレビュー、32MB SDRAMキャッシュ BiCS
SATA接続の CFD販売 CSSD-S6B480CG3VX 480GB SSD CG3VXのレビュー、32MB SDRAMキャッシュ BiCS

  CFD 2.5インチ SATA内蔵型 SSD CSSD-S6B480CG3VX 480GB CG3VXを購入 3D NAND TLC Phison S11T

SATA接続の Samsung 860 EVO 500GB SSDのレビュー、512MB DRAMバッファ有り 300 TBW
SATA接続の Samsung 860 EVO 500GB SSDのレビュー、512MB DRAMバッファ有り 300 TBW

  Samsung 2.5インチ SATA内蔵型SSD 500GB 860 EVOシリーズ 500GB MZ-76E500B/ITを購入

mSATA接続の SSDを購入、SAMSUNG PM851と KingFast F9M
mSATA接続の SSDを購入、SAMSUNG PM851と KingFast F9M

  mSATA接続の SSD、SAMSUNGは発熱が凄い、KingFastは優秀

SATA接続の中華 SSD TC-Sunbow X3 480GB SSDのレビュー、SM2258G DRAMバッファ有り
SATA接続の中華 SSD TC-Sunbow X3 480GB SSDのレビュー、SM2258G DRAMバッファ有り

  TC-Sunbow 2.5インチ SATA内蔵型SSD 480GB X3-480GBを衝動的に購入、転送速度 330MB/sと遅い

SATA接続の中華 SSD KingDian 刺客 480GB SSD S280-480GBのレビュー、SM2258G DRAMバッファ有り
SATA接続の中華 SSD KingDian 刺客 480GB SSD S280-480GBのレビュー、SM2258G DRAMバッファ有り

  磁気研究所 KINGDIAN 2.5インチ SATA内蔵型SSD 480GB MLKDSSD480GS280 刺客 を衝動的に購入

SSDで DRAMバッファのキャッシュの無い製品の一覧表 2018年版
SSDで DRAMバッファのキャッシュの無い製品の一覧表 2018年版

  「SSDには DRAMキャッシュバッファが絶対に必須」と考えている人用の除外製品リスト

中華 SSD分解祭りの中で、Zheino製の SSDにヤバイのがあったので問い合わせてみた
中華 SSD分解祭りの中で、Zheino製の SSDにヤバイのがあったので問い合わせてみた

  「検査不合格」の「不良品」「廃棄物」のメモリチップを使用したインチキ SSDか?

最近 SpecTekと言う単語を知りました。でかいSマーク刻印の SSDメモリチップ
最近 SpecTekと言う単語を知りました。でかいSマーク刻印の SSDメモリチップ

  Micronの品質基準で「検査不合格」のメモリチップを再利用しているの?

ADATA DashDrive HV620 2TB USB3.0対応の 2.5インチ 外付け 2TB HDDを買ってみた
ADATA DashDrive HV620 2TB USB3.0対応の 2.5インチ 外付け 2TB HDDを買ってみた

  中身は TOSHIBAの MQ01ABB200(5400rpm 8MB)でした

Planex PL-35STU3-2RZ USB3.0対応の 3.5インチ 外付け 2TB HDDを買ってみた
Planex PL-35STU3-2RZ USB3.0対応の 3.5インチ 外付け 2TB HDDを買ってみた

  中身は WDの WD20EARX-00PASB0(667GB x3 5000rpm 64MB)でした

USB 3.0対応 DVDスリムドライブ LITEON EBAU108-11
USB 3.0対応 DVDスリムドライブ LITEON EBAU108-11

  世界で一番軽い外付けドライブ、220gで高さ 13.5mmの超薄型

USB 3.0対応 DVDスリムドライブ Transcend TS8XDVDS-K
USB 3.0対応 DVDスリムドライブ Transcend TS8XDVDS-K

  軽い外付けドライブ、264gで高さ 13.9mmの超薄型




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2018 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/msata_ssd_tc_sunbow_m3_240gb/
