2014/09/10

Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310 C1037 Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310 C1037

(Windows XP、DirectX 11、64bit OS対応の小型ベアボーン、1037U搭載で Atom D525の 4倍速い)

Tags: [ベアボーン], [Windows PC]





● Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310 C1037



記事準備中

今現在、FOXCONN R30-D4(Intel Atom D525)を特に不満も無く使用しておりますが、何気に知人の PCで SuperPIのベンチマークを走らせたら Atomと比べて超速いので新機種の購入を検討しました。

Intel Atom D525 81秒
Intel Core i5-3210M 16秒
※ SuperPIはマルチスレッドに非対応なので 1コア当たりの性能となります。

π計算プログラム 「スーパーπ Ver 1.1」


2010/12/04
Intel Atom D525搭載 ベアボーン Foxconn R30-D4
Intel Atom D525搭載 ベアボーン Foxconn R30-D4

  SPDIF出力改造、IrDAの増設、ベンチマーク

●新機種の必須条件

・小型で有る事
・低消費電力で有る事(TDPが低い事)
・低価格で買える事
・Atomから買い換えるだけの速度差が有る事(体感ではなく、ベンチマーク上で良い)
・Windows XPが動く事(XPで動かす資産ソフトウェアが多い為)
・PS/2 I/Fが付いている事(キーボードとマウスが PS/2接続の為)
・3.5ないし 2.5インチ HDDが内蔵できる事

 上記から、下記の機種を選定しました。

 Shuttle DS437Tは販売価格が高いので NG(PS/2も無い)。
Shuttle DS437T ファンレスベアボーンキット

 Giada Tech D310-BF000-V2(Celeron 1037U)価格も手頃で PS/2も付いている。
Giada >> Barebone >> Giada D310

 Giada D310を ¥14,940(税込み、送料無料)で買いました。


Giada Intel Celeron搭載小型ベアボーン ブラック D310-BF000-V2
ASIN: B00LF1XSWU
・【CPU】Intel Celeron 1.8GHz(Ivy Bridge世代)
・【メモリ】DDR3-1333/1600スロット x2(最大8GB) ※別売り
・【HDD】2.5"SATA HDD x1 / mSATA x1 ※別売り
・【LAN】Gigabit LAN 【I/O】USB2.0 x6 / HD-Audio
・【画面出力端子】D-Sub 15Pin x1/HDMI x1
・【OS】なし ※別途ご用意ください。

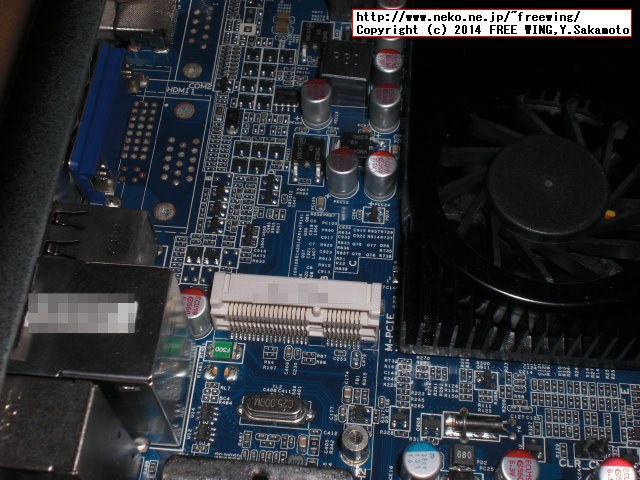

・【拡張スロット】Mini-PCIe(mSATA x1/PCIe・USB x1)
・【電源】ACアダプタ
・【付属品】ドライバーCD/ACアダプタ/ケーブル
・【製品保証】1年 ※消耗品を除く
・【本体サイズ】236mm×182mm×50mm

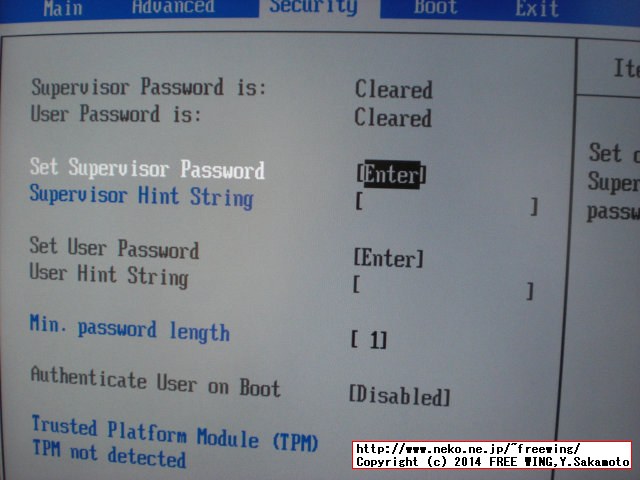

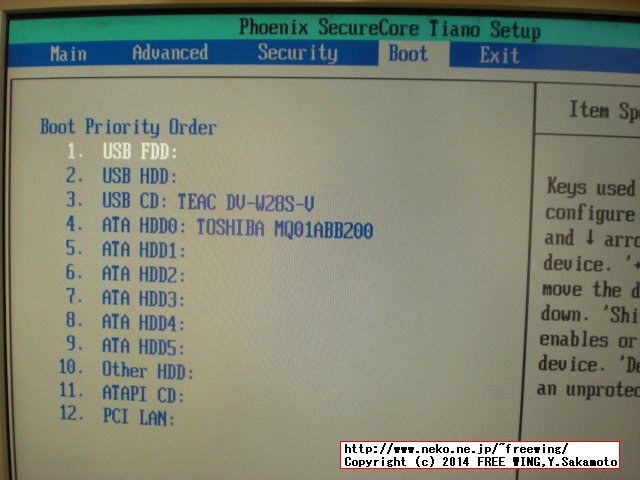

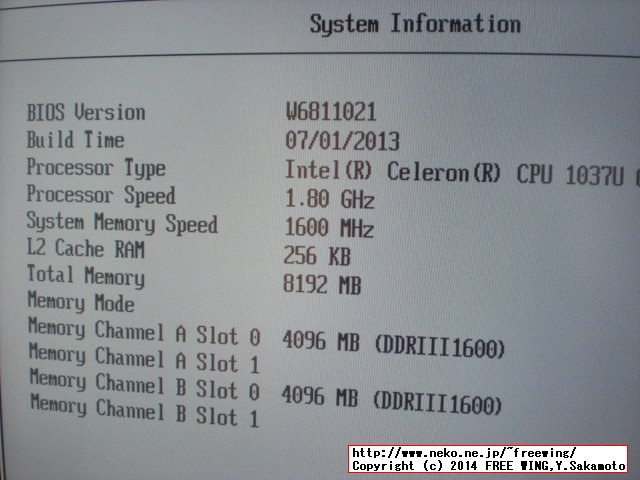

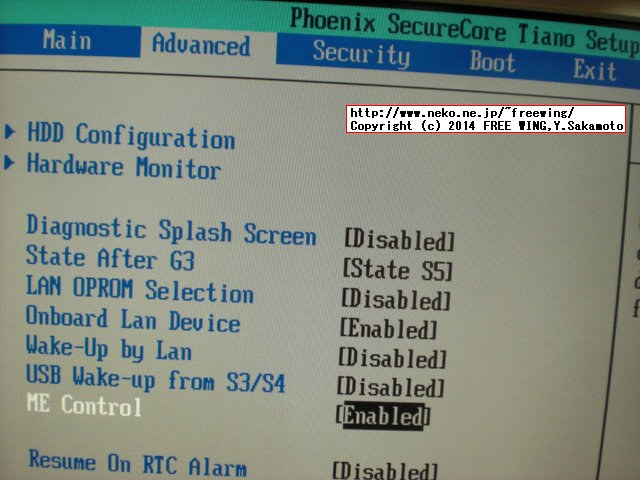

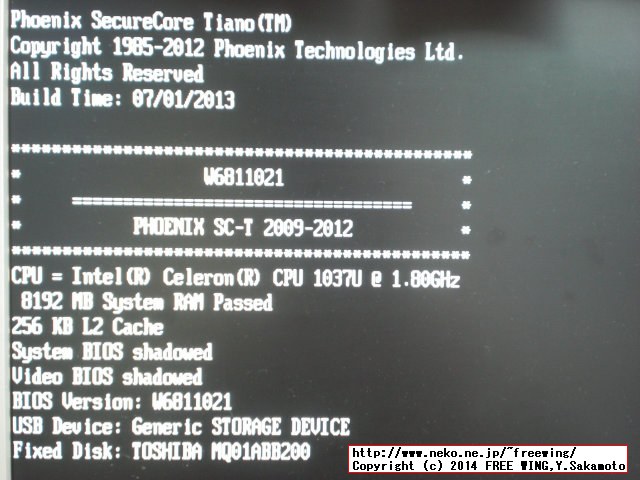

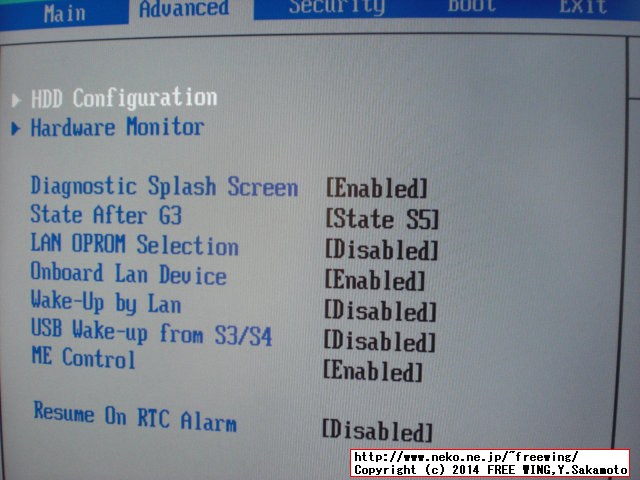

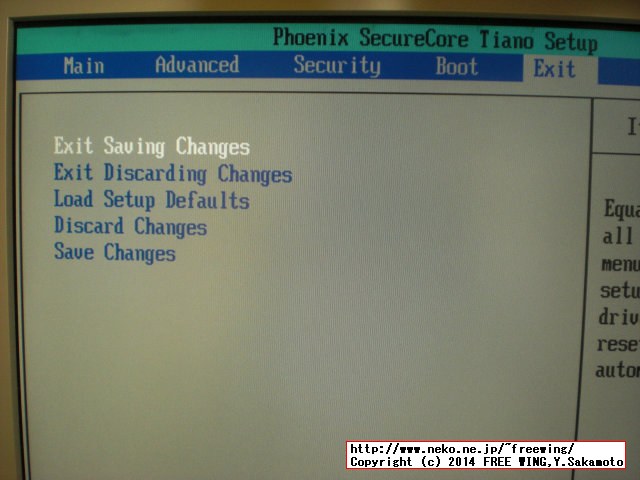

・Phoenix EFI BIOS(セキュア ブート(Secure Boot、UEFI)には非対応)

 DDR3メモリは 4GBx2枚組みを ¥7,617(税込み、送料無料)で買いました。


CFD-Panram デスクトップ用 DDR3 1600 Long-DIMM 4GB 2枚組 CL11 W3U1600PS-4G
ASIN: B00GRR09HO
・容量:4GB x 2
・DDR3-1600(PC3-12800。CL=11、11-11-11-28。CLK 800MHz)
・永久保証

DDR3 SDRAM Wikipedia

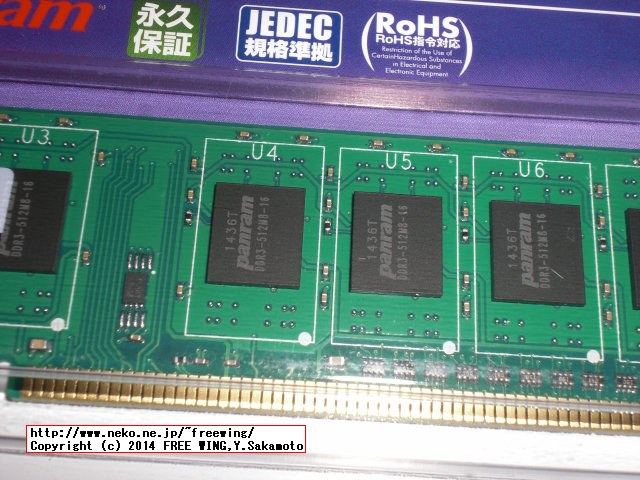

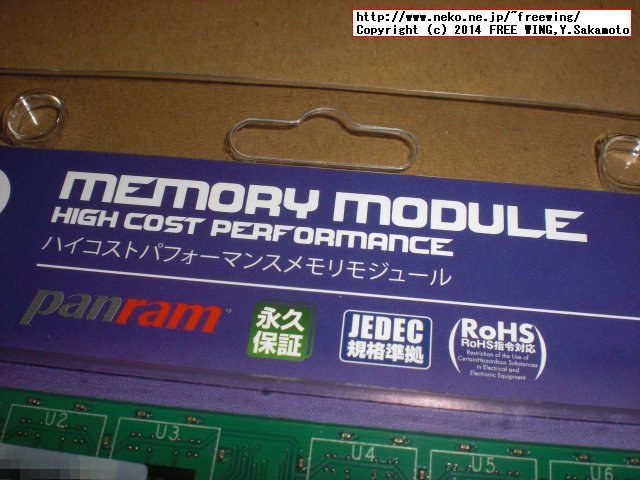

・CFD-Panram DDR3-1600(PC3-12800) 4GB x 2
CFD-Panram DDR3-1600(PC3-12800) 4GB x 2


・CFD-Panram DDR3-1600(PC3-12800) 4GB x 2
CFD-Panram DDR3-1600(PC3-12800) 4GB x 2


・CFD-Panram DDR3-1600(PC3-12800) 4GB x 2 永久保証
CFD-Panram DDR3-1600(PC3-12800) 4GB x 2 永久保証





● Giada Tech D310-BF000-V2

 Ivy Bridge世代のモバイル向け CPU Celeron 1037U 1.8GHz(2コア/2スレッド、TDP 17W)を搭載
 Intel Celeron 1037U(Dual Core/1.8GHz/TDP 17W)
 チップセットは Intel NM70 Express
 Intel HD Graphics

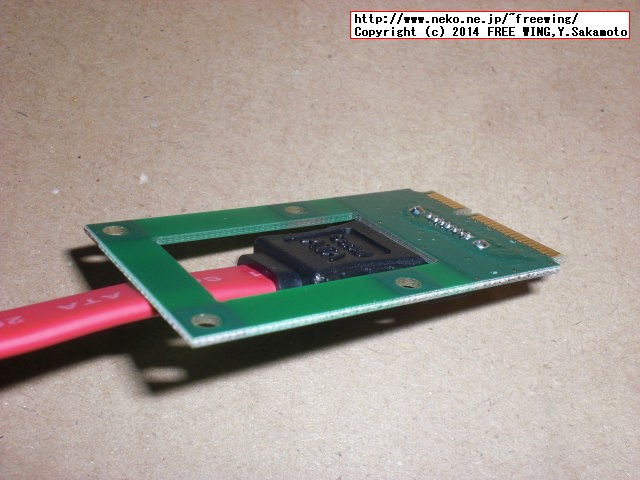

 ストレージは 2.5インチSATA/ mSATA対応
 ギガビットLAN搭載
 5.1chオーディオ機能
 小型筐体

Giada Mini PC > Business Series > D310
Giada D310 SpecSheet PDF

Giada >> Barebone >> Giada D310
杰拓電腦 D310

Intel Celeron Processor 1037U
Intel Celeron Processor 1037U

● Giada D310公式のドライバ

 Driver for Lan Lan_RTL8111_Win7_32_64bit_V7.061.0612.2012
http://download.giadatech.com/driver/Giada/Lan_RTL8111_Win7_32_64bit_V7.061.0612.2012.zip

 Driver for Sound Sound_ALC662_WinXP32_7_8_32_64bit_V6798
http://download.giadatech.com/driver/Giada/Sound_ALC662_WinXP32_7_8_32_64bit_V6798.zip

 Driver for VGA VGA_7s_Win7_8_32bit_V9.17.10.2875
http://download.giadatech.com/driver/Giada/VGA_7s_Win7_8_32bit_V9.17.10.2875.zip

 Driver for ME ME_7s_WinXP32_7_8_32_64bit_V8.1.0.1263
http://download.giadatech.com/driver/Giada/ME_7s_WinXP32_7_8_32_64bit_V8.1.0.1263.zip
 Driver for chipset Chip_7s_WinXP32_7_8_32_64bit_V9.3.0.1020
http://download.giadatech.com/driver/Giada/Chip_7s_WinXP32_7_8_32_64bit_V9.3.0.1020.zip


● Giada Tech D310-BF000-V2レビュー

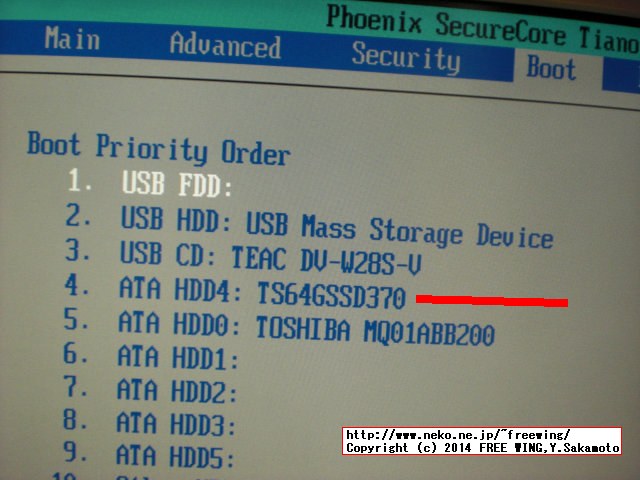

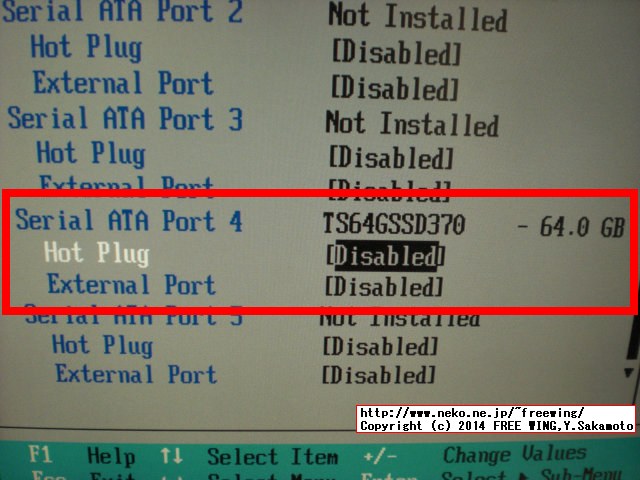

 東芝の 15mm厚の 2TB HDDと 64GBの SSDを入れて、Windows XPと Windows 7 64bitの両方で使っています。
 筐体が小型で良い
 ファンの回転の音がキュルキュルうるさい(2台購入で 2台とも同じ)
 USB 3.0が無い

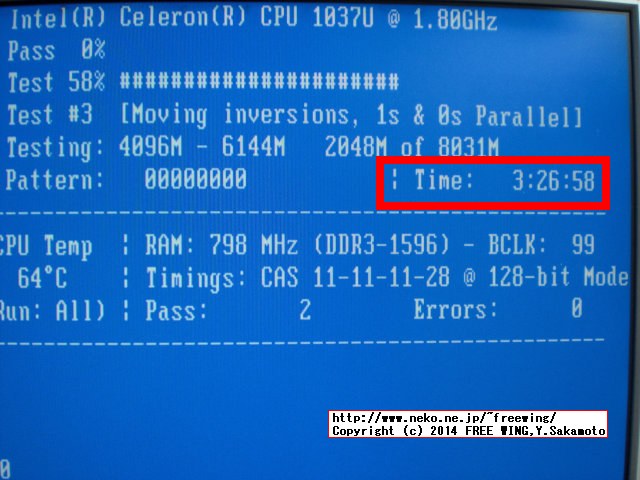

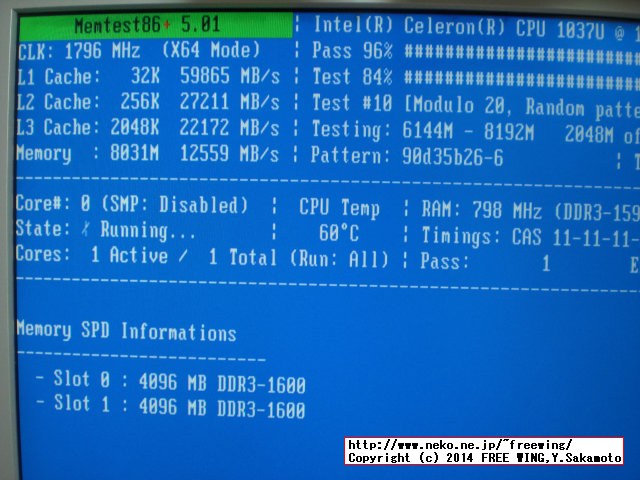

 セキュア ブート(Secure Boot、UEFI)に非対応なので MemTest86の Ver5以降が動かせない。
 ※ Ver5以降の CDでブートしても Ver4.3.7が動く。


● Giada Tech D310-BF000-V2消費電力

 D525 Atomの消費電力(3.5HDD + 2.5HDD、DDR2 2GB 1枚)
 無負荷状態: 33W
 SuperPi動作: 35W
 Prime95動作: 38W
 Pi+Prime動作: 39W
 Pi+Prime+ゆめりあ動作: 42W

 Giada D310 1037Uの消費電力(2.5HDD、DDR3 4GB 2枚)
 無負荷状態: 14W
 SuperPi動作: 21W
 Prime95動作: 26W
 Pi+Prime動作: 30W
 Pi+Prime+ゆめりあ動作: 37W

※ アイドル時の無負荷状態で 33Wから 14Wの 1/2以下に消費電力を下げられました。

 2.5HDDは ADATA HV620(USB接続のポータブルHDD)を分解した 2TBの東芝ドライブ(15mm厚、MQ01ABB200)を使っています。

2014/05/11
ADATA DashDrive HV620 2TB USB3.0対応の 2.5インチ 外付け 2TB HDDを買ってみた
ADATA DashDrive HV620 2TB USB3.0対応の 2.5インチ 外付け 2TB HDDを買ってみた

  中身は TOSHIBAの MQ01ABB200(5400rpm 8MB)でした

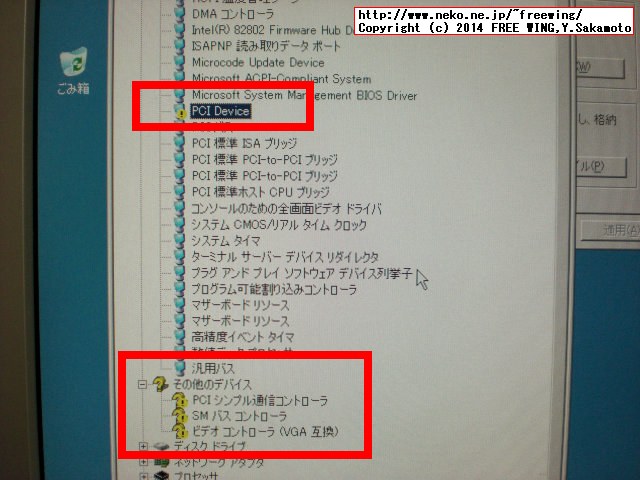

● Giada D310のデバイス ドライバの類 2016年版

 システム領域を破壊して Windows 7を再度新規インストールするハメになったので Giada D310のデバイス ドライバの類 2016年版としてまとめます。
 Intel NM70 Express Intel HD Graphicsチップセットでも同様に適用可能と思われます。

 なお、インストールには下記の Convenience rollup update for Windows 7 SP1 (KB3125574)便利な更新プログラムのロールアップを適用した物を使用しました。

[UPDATE] 2016/05/24
Windows 7 SP1用の便利な更新プログラムのロールアップをインストールDVDに統合する方法
Windows 7 SP1用の便利な更新プログラムのロールアップをインストールDVDに統合する方法

  KB3125574を Windows 7 SP1の ISOに統合してアップデートの手間を無くす

2016/06/09
Windows Updateの「更新プログラムの確認」を 10分に超高速化する方法
Windows Updateの「更新プログラムの確認」を 10分に超高速化する方法

  Windows Updateの「更新プログラムの確認」が終わらない場合の対策方法

Celeron 1037U
Average CPU Mark: 1745
Single Thread Rating: 947
Max TDP: 17W

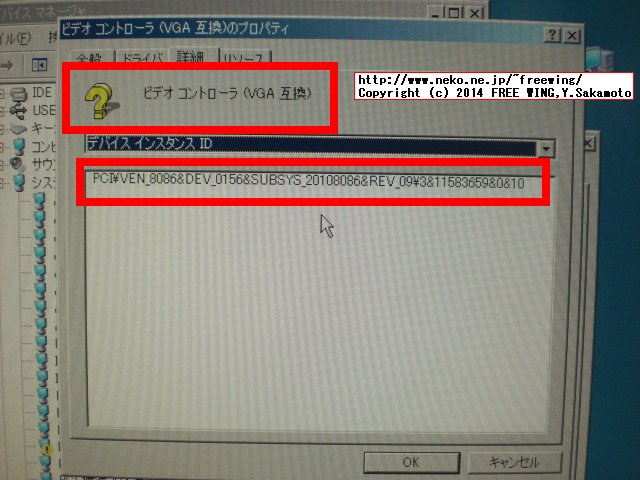

●標準 VGA グラフィック アダプター
 第 3 世代インテル Core プロセッサー用インテル HD グラフィックス 2500
PCI\VEN_8086&DEV_0156&SUBSYS_20108086&REV_09
PCI\VEN_8086&DEV_0156&CC_0300
[15.33]Windows 10 および Windows7/Windows8.1 用インテル グラフィックス・ドライバー バージョン: 15.33.43.4425 (最新) 日付: 2016/05/13
2016/04/04 10.18.10.4425 Intel Corporation
win64_153343.4425.zip


●イーサネット コントローラー
 Realtek PCIe GBE Family Controller
PCI\VEN_10EC&DEV_8168&SUBSYS_012310EC&REV_07
PCI\VEN_10EC&DEV_8168&CC_0200
Realtek Software: Drivers & Utilities
2016/03/11 7.99.311.2016 Realtek


●ネットワーク コントローラー

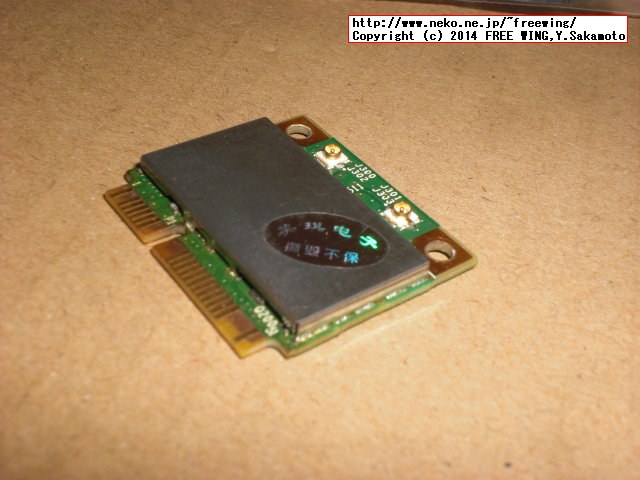

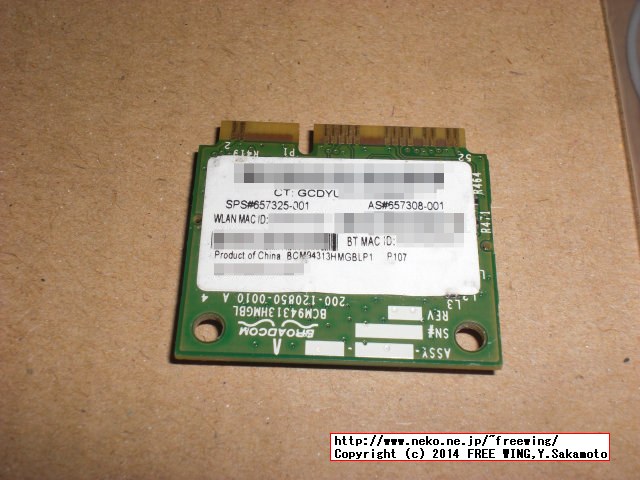

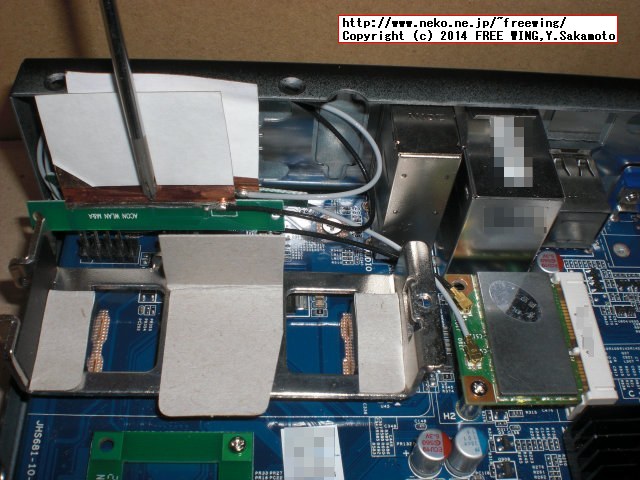

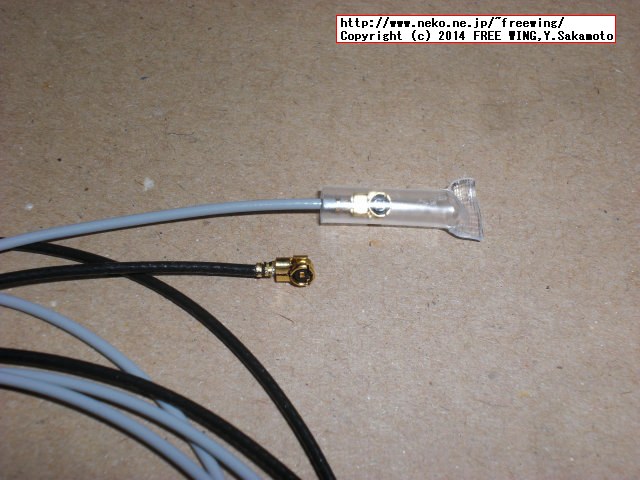

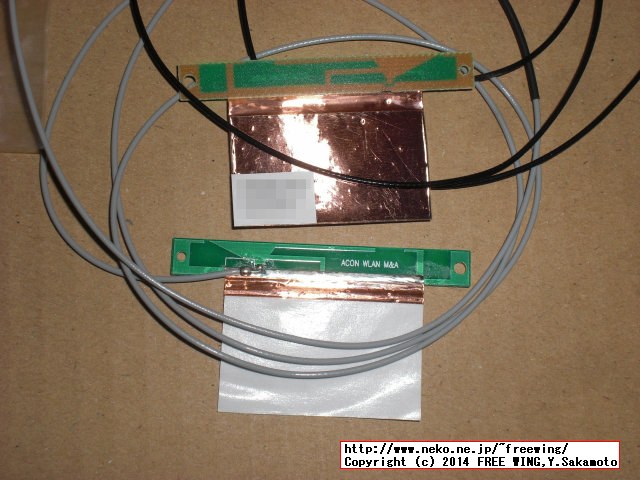

 Broadcom 4313GN 802.11b/g/n 1x1 Wi-Fi アダプタ
PCI\VEN_14E4&DEV_4727&SUBSYS_1795103C&REV_01
PCI\VEN_14E4&DEV_4727&CC_0280
2012/05/08 5.100.82.139 Broadcom
→ Windowsカタログから取得
Microsoft Windows Hardware Compatibility Publisher
2008/10/01 5.30.21.0 Broadcom 802.11g Network Adapter

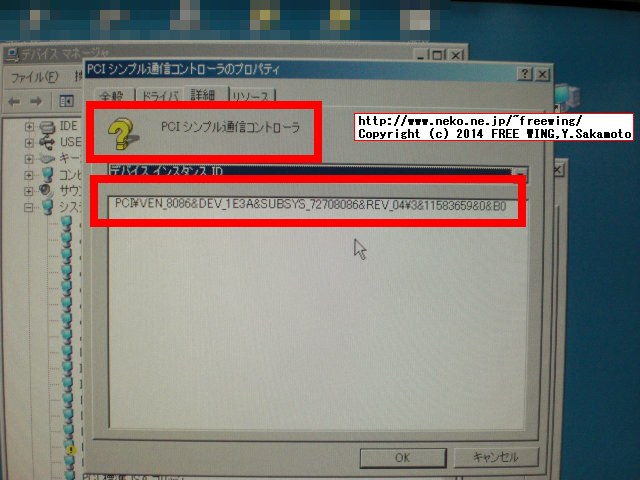

● PCI シンプル通信コントローラー
 Intel(R) Management Engine Interface
PCI\VEN_8086&DEV_1E3A&SUBSYS_72708086&REV_04
PCI\VEN_8086&DEV_1E3A&CC_0780
Windows7 および Windows8.1 用のインテル マネジメント・エンジン・ドライバー (5M) を利用するには、インテル ネクスト・ユニット・オブ・コンピューティング バージョン: 11.0.4.1186 (最新) 日付: 2016/06/01
ME_Corporate_Win7_8.1_11.0.4.1186.zip
2016/02/04 11.0.0.1181 Intel
win64_153343.4425.zip

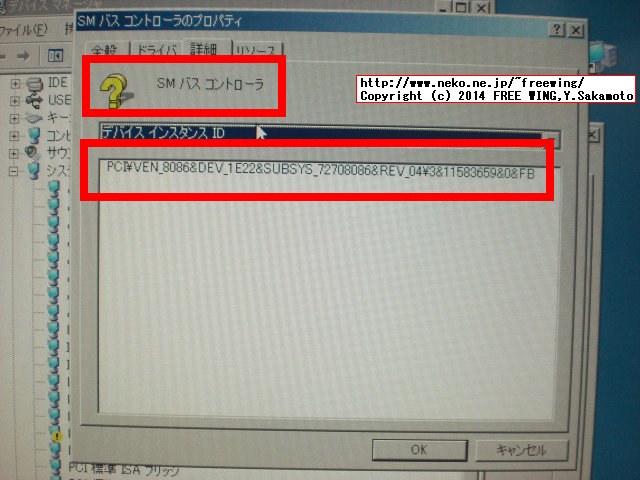

● SM バス コントローラー
 Intel(R) 7 Series/C216 Chipset Family SMBus Host Controller - 1E22 / システム デバイス
PCI\VEN_8086&DEV_1E22&SUBSYS_72708086&REV_04
PCI\VEN_8086&DEV_1E22&CC_0C05
インテル NUC 用インテル チップセット・デバイス・ソフトウェア バージョン: 10.1.1.18 (最新) 日付: 2016/05/26
2016/04/04 10.1.1.18 INTEL
win64_153343.4425.zip



● おまけ HP Hewlett-Packard COMPAQ nx6320 Core2Duoノートパソコン

Core2Duo T5500 1.66GHz
Average CPU Mark: 923
Single Thread Rating: 584
Max TDP: 34W

82801G 82801GBM ICH7-M/U
945GM 940GML 945G

Windows Update カタログからドライバーや修正プログラムを含む更新プログラムをダウンロードする方法


●標準 VGA グラフィック アダプター
 Mobile Intel(R) 945 Express Chipset Family
PCI\VEN_8086&DEV_27A2&SUBSYS_30AA103C&REV_03
PCI\VEN_8086&DEV_27A2&CC_0300
Windows 7 64 用インテル グラフィックス・メディア・アクセラレーター・ドライバー (zip 圧縮形式) バージョン: 15.12.75.4.64.1930 (以前のバージョン) 日付: 2009/10/02 サイズ: 23.44 MB
2009/09/23 8.15.10.1930 Intel Corporation

Mobile Intel 945GM Express Chipset / Intel GM945
(Intel 82945GM Graphics and Memory Controller)
 Win7_64_1512754.zip


● Fingerprint Sensor
 AuthenTec Inc. AES2501B
USB\VID_08FF&PID_2580&REV_0623
→ Windowsカタログから取得
2012/10/11 3.4.4.84 AuthenTec Inc. AES2501B

 下記は AES2501Aなので別物っぽい
AuthenTec Fingerprint Sensor ドライバー (64ビット)
2009/07/07 8.0.200.42 AuthenTec Inc.
sp47729.exe


● PCI シンプル通信コントローラー
 Texas Instruments PCI GemCore based SmartCard controller / スマート カード読み取り装置
PCI\VEN_104C&DEV_803D&SUBSYS_30AA103C&REV_00
PCI\VEN_104C&DEV_803D&CC_0780
Texas Instruments Media Card Reader Driver
2007/05/09 1.0.1.22 Gemalto
sp43509.exe


●大容量記憶域コントローラー
 Texas Instruments PCIxx12 Integrated FlashMedia Controller / メモリ テクノロジ ドライバー
PCI\VEN_104C&DEV_803B&SUBSYS_30AA103C&REV_00
PCI\VEN_104C&DEV_803B&CC_0180
2007/12/14 2.0.0.9 Texas Instruments Inc
同上、sp43509.exeを使う


●不明なデバイス
 HP Quick Launch Buttons 64
ACPI\HPQ0006
*HPQ0006
2009/05/13 4.20.10.0 Hewlett-Packard
2009/05/13 4.20.10.0 HP Quick Launch Buttons 64
→ Windowsカタログから取得(4.20.10.0が検索で出てこない)
2011/01/24 7.0.1.1 Hewlett-Packard Development Company, L.P. - Other hardware - HP Quick Launch Buttons


●不明なデバイス
 Agere Systems HDA Modem
HDAUDIO\FUNC_02&VEN_11C1&DEV_3026&SUBSYS_103C30AA&REV_1007
2008/03/21 2.1.88.0 Agere
→ Windowsカタログから取得
2008/03/21 2.1.88.0 Agere - Network - Agere Systems HDA Modem

● Broadcom 802.11g Network Adapter
 Broadcom 4313GN 802.11b/g/n 1x1 Wi-Fi アダプタ
PCI\VEN_14E4&DEV_4311&SUBSYS_1365103C&REV_01
PCI\VEN_14E4&DEV_4311&CC_0280
2008/10/01 5.30.21.0 Broadcom
→ Windowsカタログから取得
Microsoft Windows Hardware Compatibility Publisher
2008/10/01 5.30.21.0 Broadcom 802.11g Network Adapter

● PS/2 互換マウス
 Synaptics PS/2 Port Compatible TouchPad
ACPI\SYN0112
*SYN0112
2008/08/14 11.2.4.0 Synaptics
→ Windowsカタログから取得
Microsoft Windows Hardware Compatibility Publisher


● High Definition Audio デバイス
HDAUDIO\FUNC_01&VEN_11D4&DEV_1981&SUBSYS_103C30AA&REV_1002
HDAUDIO\FUNC_01&VEN_11D4&DEV_1981&SUBSYS_103C30AA
2016/03/25 6.1.7601.23403
→ Windowsカタログから取得
2008/04/24 6.10.2.5240 AnalogDevices - Audio - SoundMAX Integrated Digital HD Audio
2009/06/22 AnalogDevices - Audio - SoundMAX Integrated Digital HD Audio

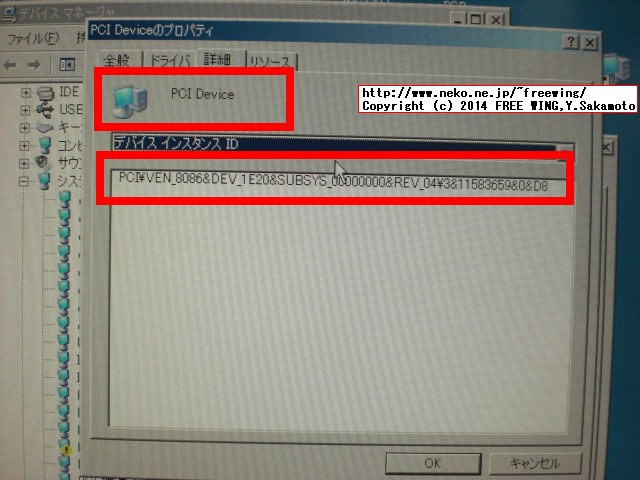

● Giada D310のデバイス ドライバの類

Giada Home Support Download Center
 Industry Control Seriesで Giada D310を選択する。

 Giada D310の公式は Intel Chipset Driver 9.3.0.1020 for Windows 7
Chip_7s_WinXP32_7_8_32_64bit_V9.3.0.1020.zip
 なぜか
インテル公式
 には 9.3.0.1020が無い。

INF_allOS_9.3.0.1019.exe 01/19/2012
INF_allOS_9.3.0.1020.exe 07/12/2012
INF_allOS_9.3.0.1026_PV.exe 02/06/2013

● Intel ME Driver
● Intel NM70 Chipset Driver
● Intel NM70 AHCI Driver
● Intel HD Graphic Driver
● Realtek Audio / Lan Driver

 下記のまとめを参照

2014/11/23
Intel Chipset Device Driverのインストール方法まとめ、Celeron 1037U、Atom等
Intel Chipset Device Driverのインストール方法まとめ、Celeron 1037U、Atom等

  Windows XPや Windows 7用のインテル チップセット デバイスドライバまとめ

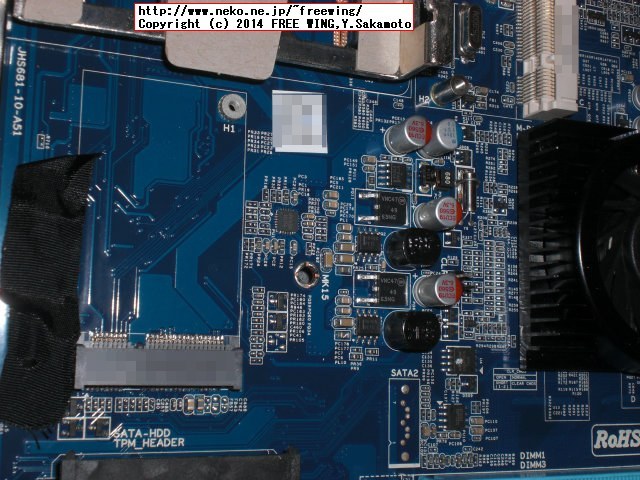

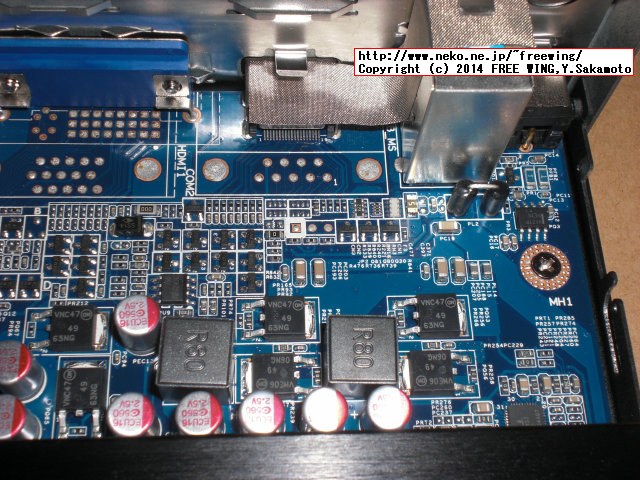

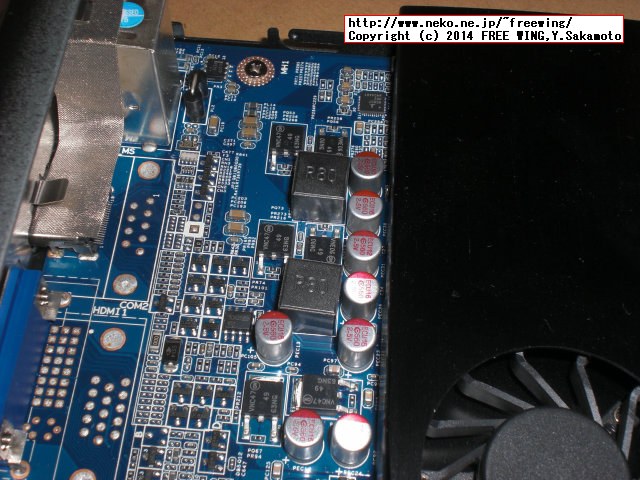

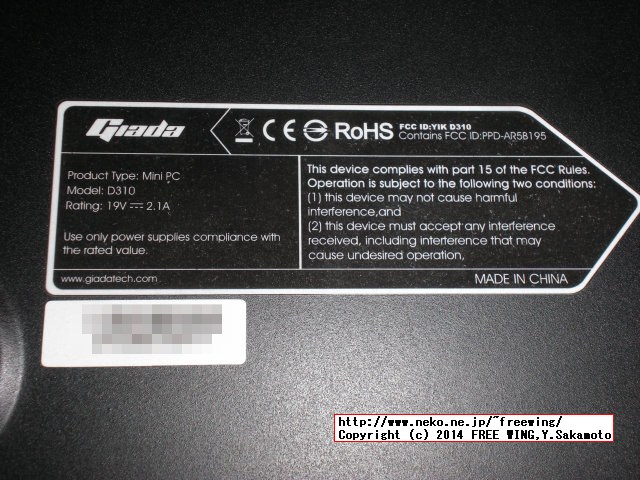

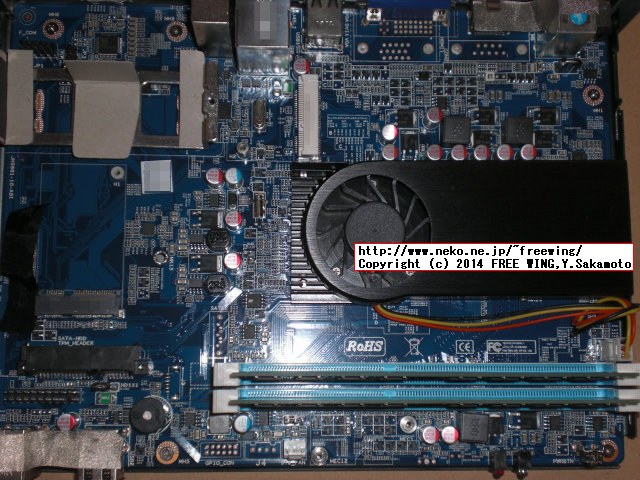

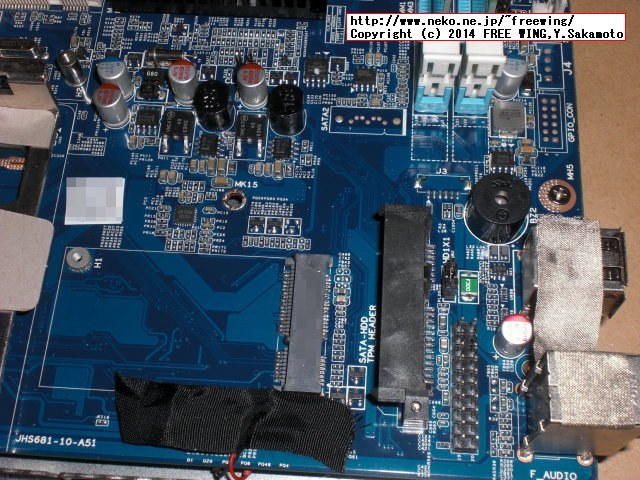

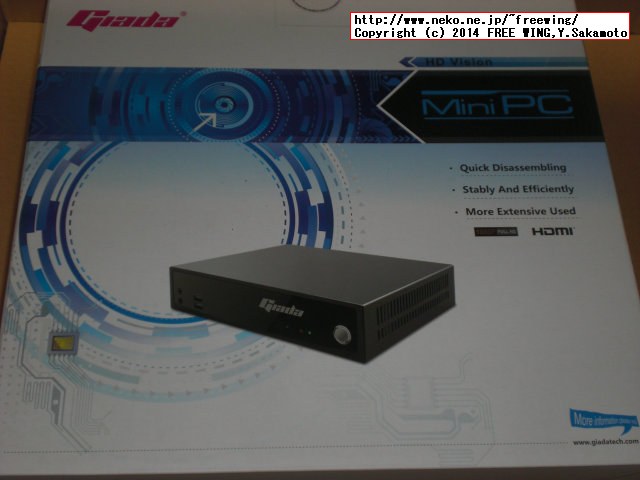

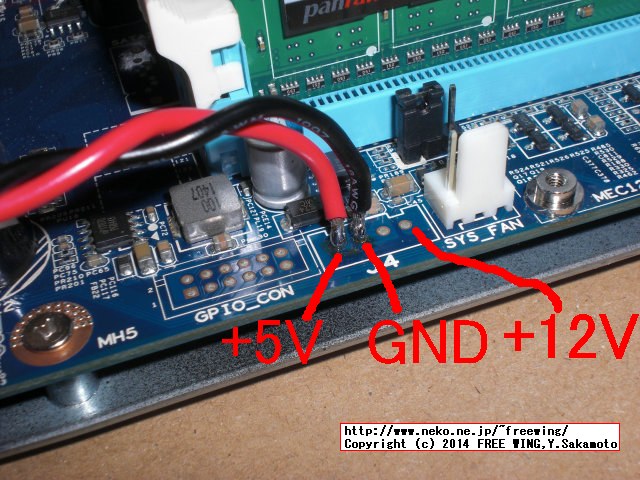

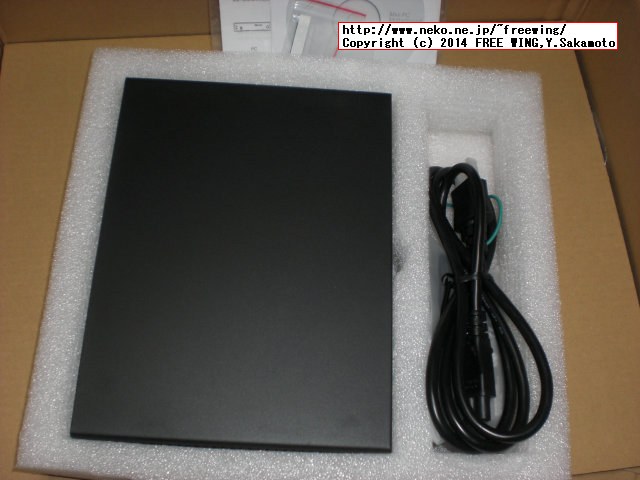

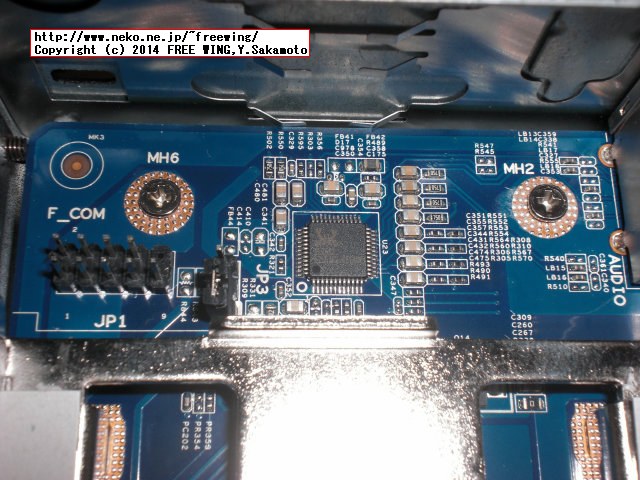

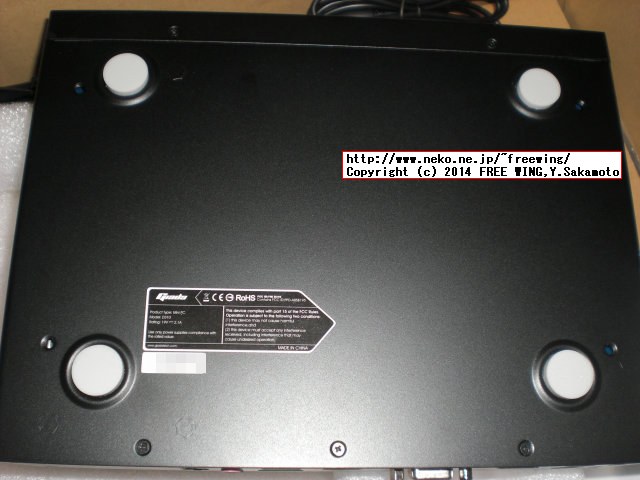

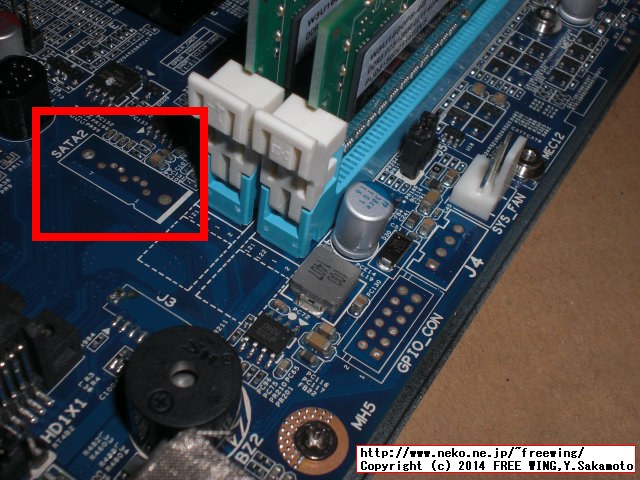

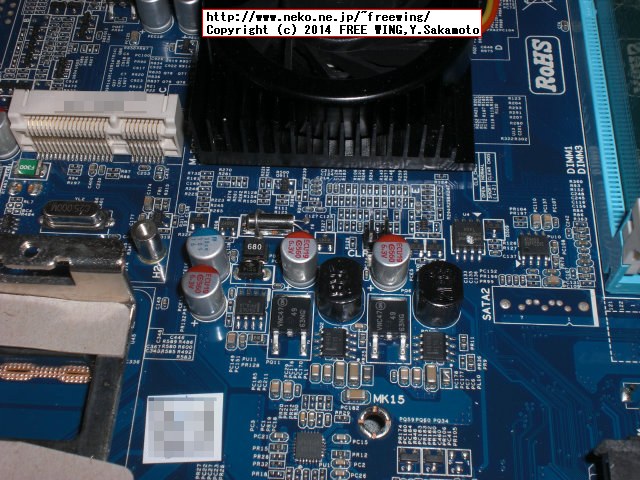

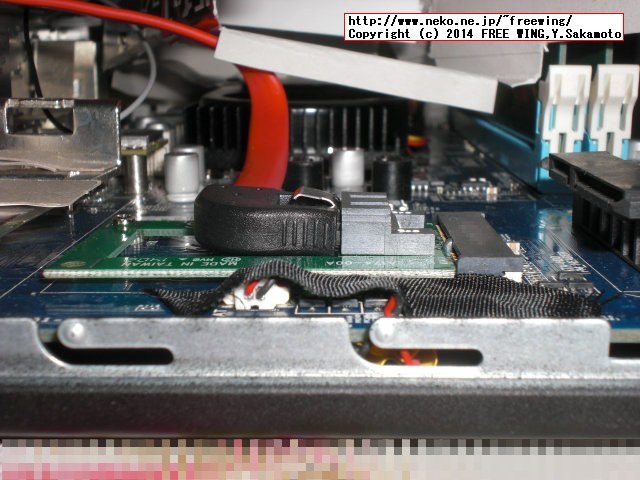

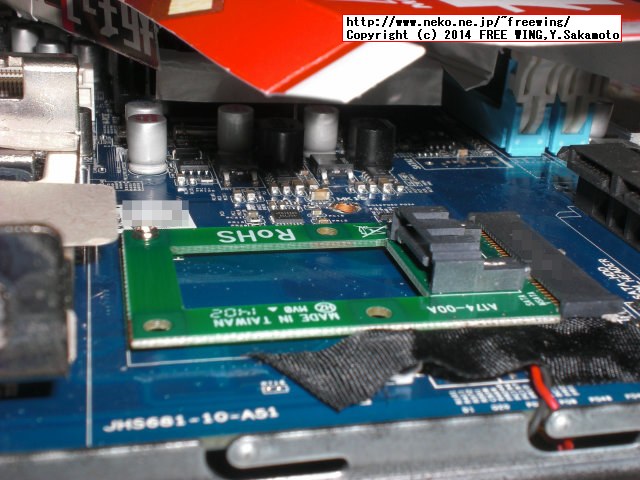

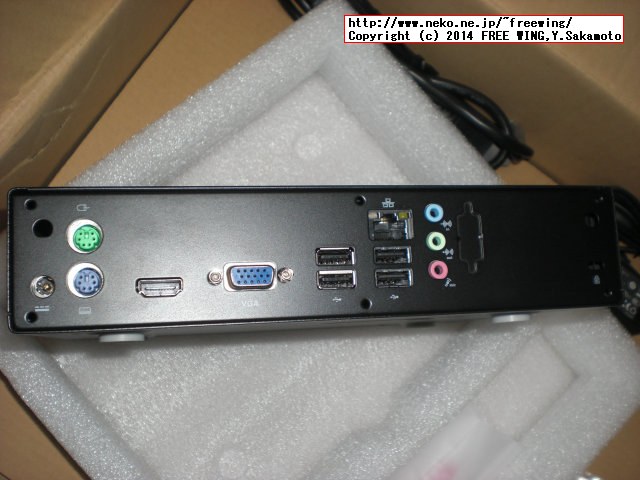

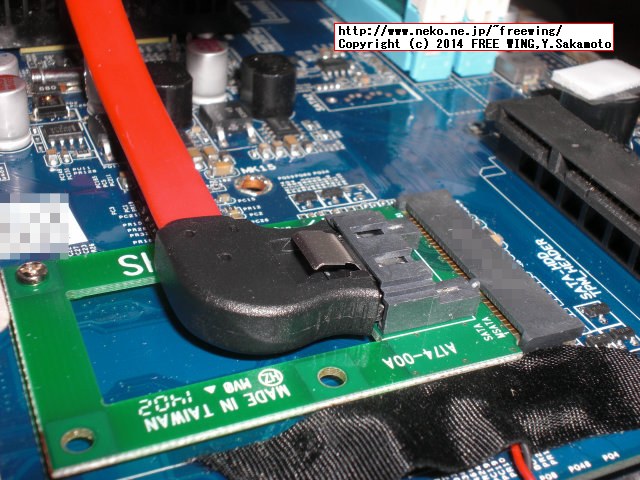

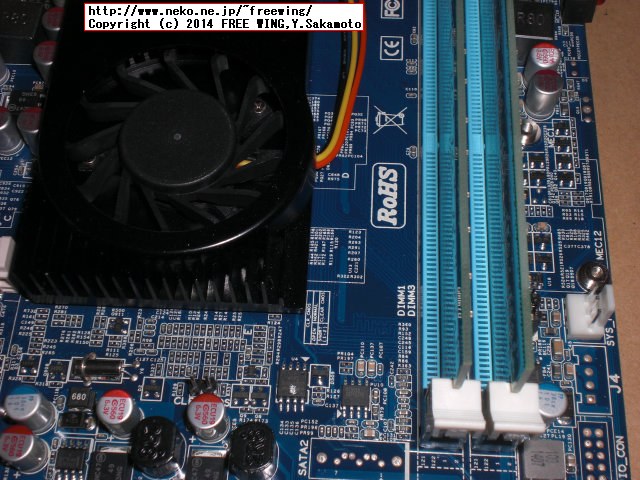

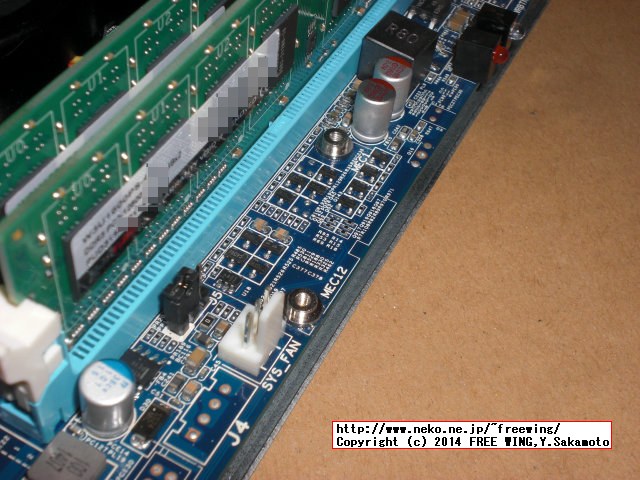

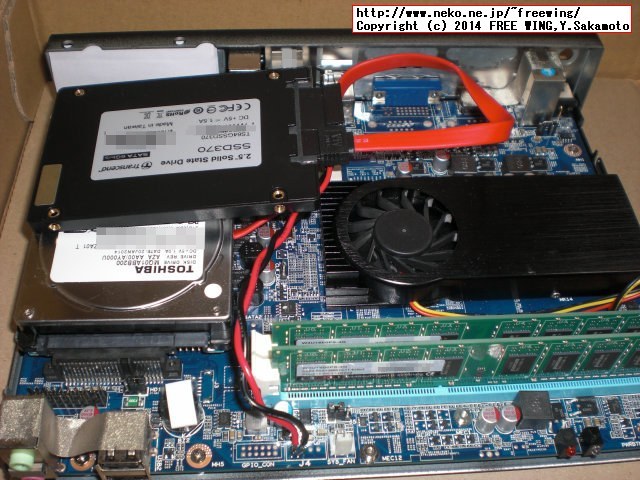

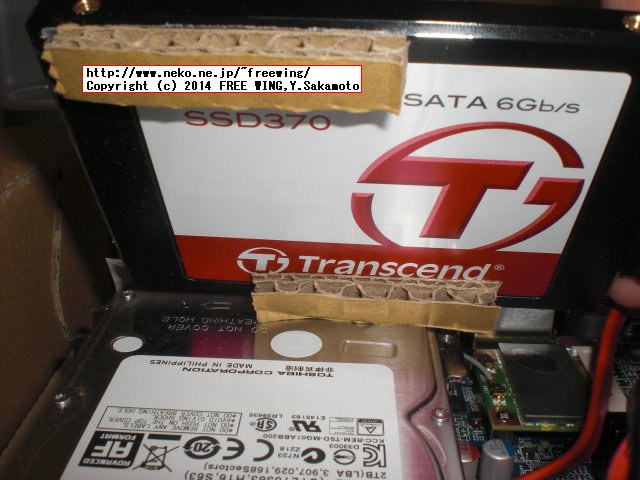

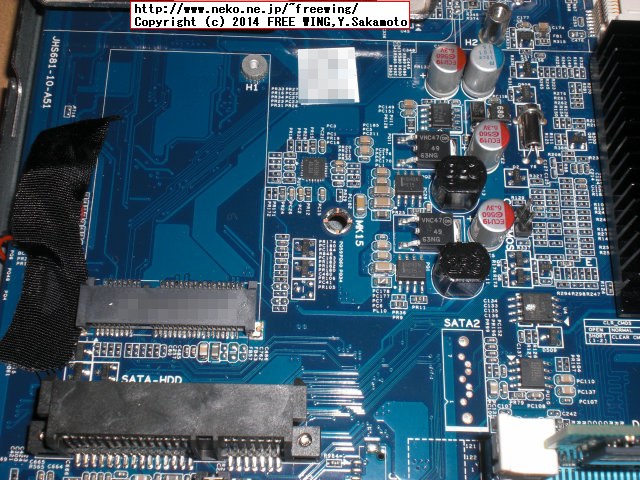

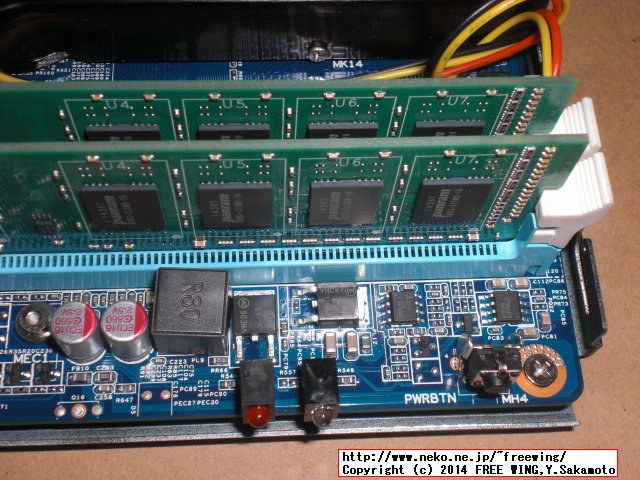

● Giada Tech D310-BF000-V2の分解内部写真

 Giada Tech D310-BF000-V2の内部写真

・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U

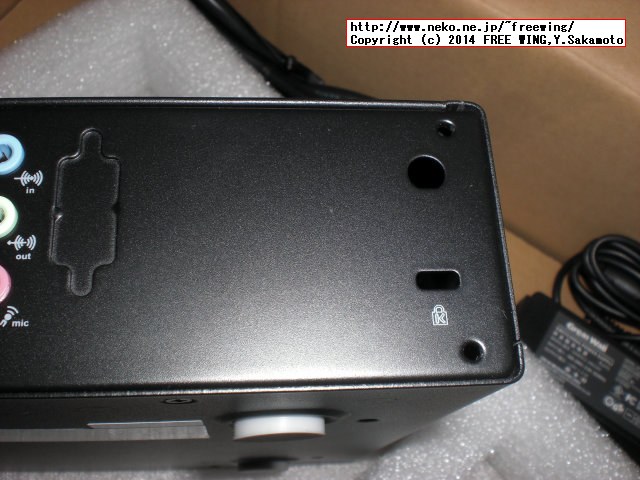

・Giada Tech D310-BF000-V2 Celeron 1037U ケンジントンロック付き
Giada Tech D310-BF000-V2 Celeron 1037U ケンジントンロック付き


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U

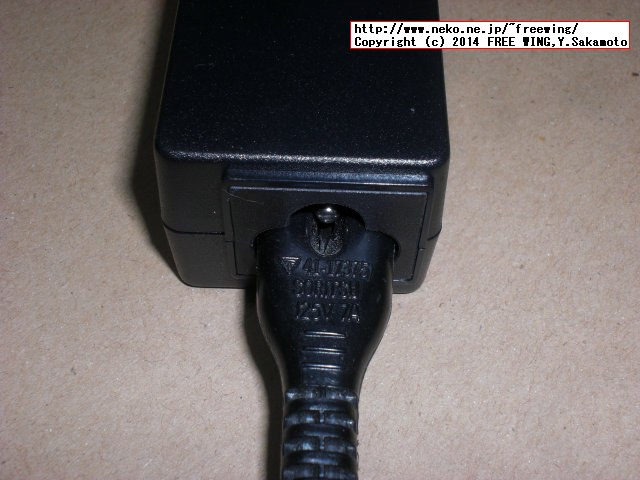

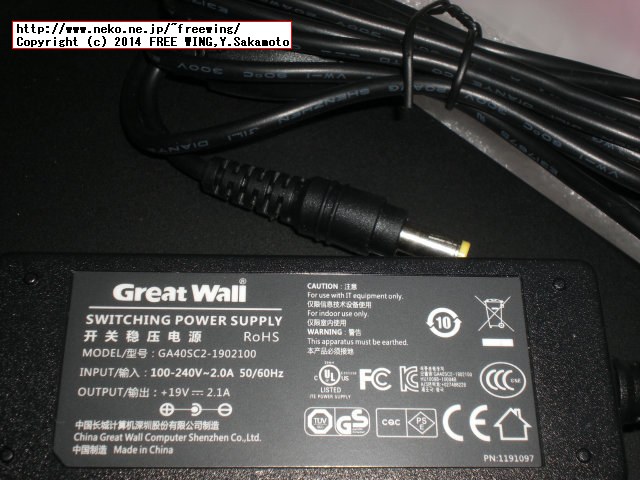

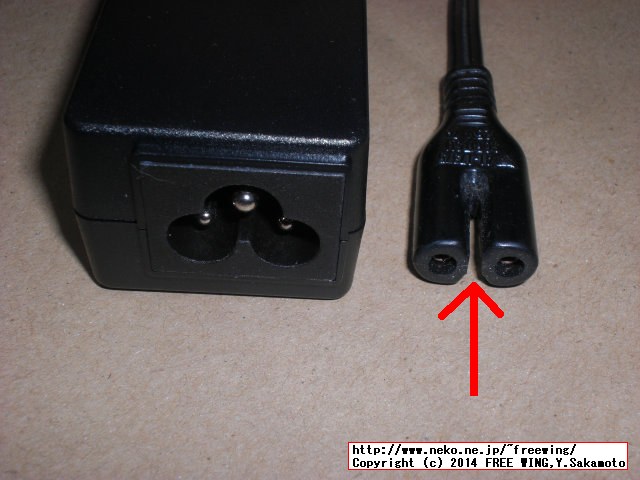

ミッキー電源ケーブルはメガネ型ケーブルの間を削れば代用できます。
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U

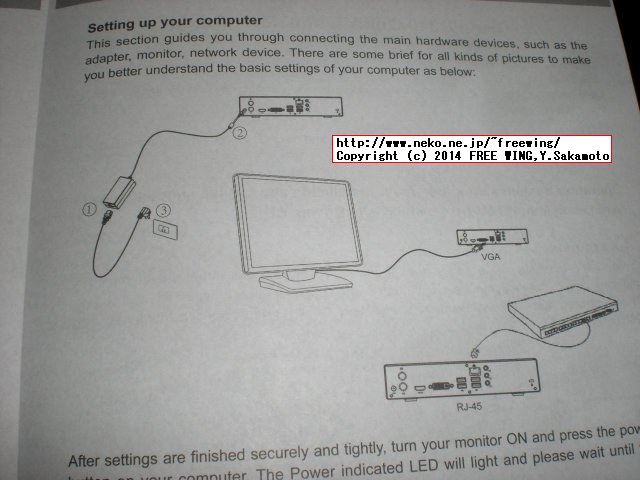

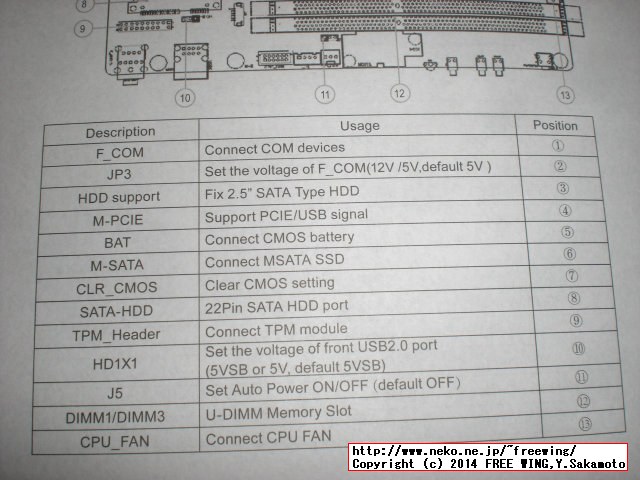

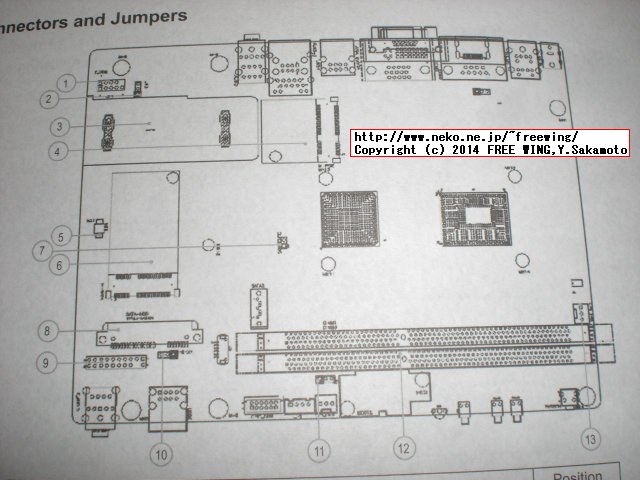

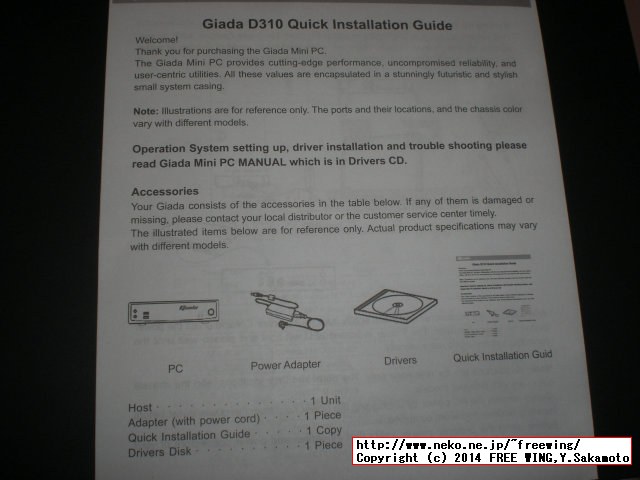

ジャンパのデフォルト位置が判らないので使い物にならない説明書。
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U



・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U



SATAのコネクタが半田付けできそう?
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U



SSDを増設する際はコネクタのロック金具が干渉するので取ります。
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U



J4コネクタのランドに半田付けして SSD用の電源を取ります。
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U



HDDと SSD同士が密着しない様にダンボールで隙間を確保して放熱を考慮します。
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U


Giada D310の完成の全体像
・Giada Tech D310-BF000-V2 Celeron 1037U
Giada Tech D310-BF000-V2 Celeron 1037U





● mSATAコネクタの活用方法

 mSATA用の SSDを買っても良いですが、普通の SATAデバイスを使いたい場合に備えて変換基板等を購入します。

※ これらの部材+SATA SSDの購入代金の合計と、普通に mSATA接続の SSDを買うのとそんなに変わらないかもしれない。

KRHK-mSATA/S - 玄人志向

玄人志向 STANDARDシリーズ mSATA → SATA変換基板 KRHK-MSATA/S
ASIN: B00IM6EF14
・変換先 : SATA ※6Gbps対応
・保証期間 : 1年間

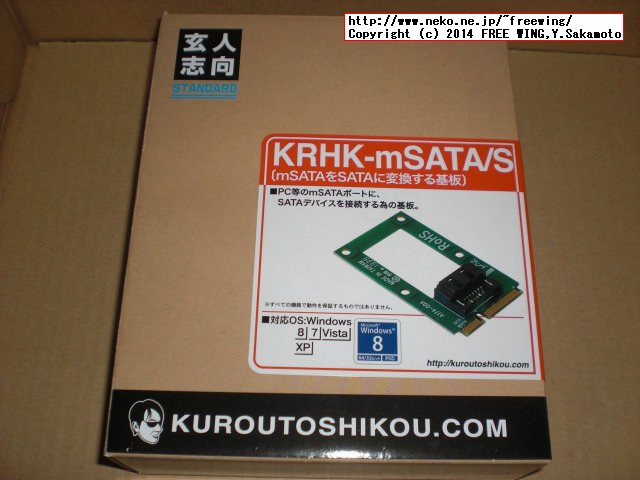

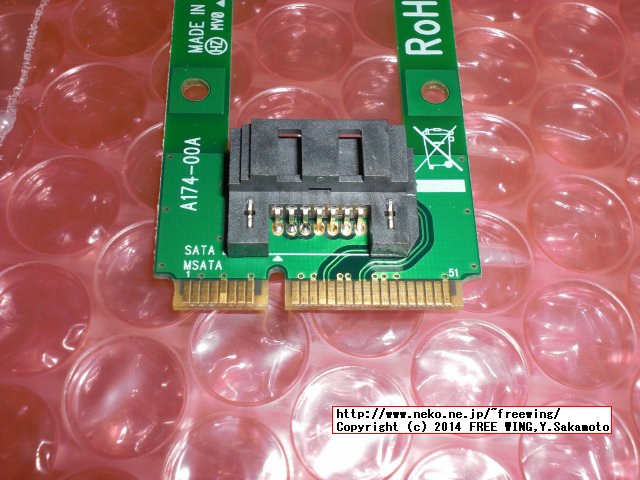

 mSATAを SATAに変換する変換基板
 PC等の mSATAポートに SATAデバイスを接続する為の基板です。
 ※ mSATA = Mini SATAの事。microSATAとは違うので注意。

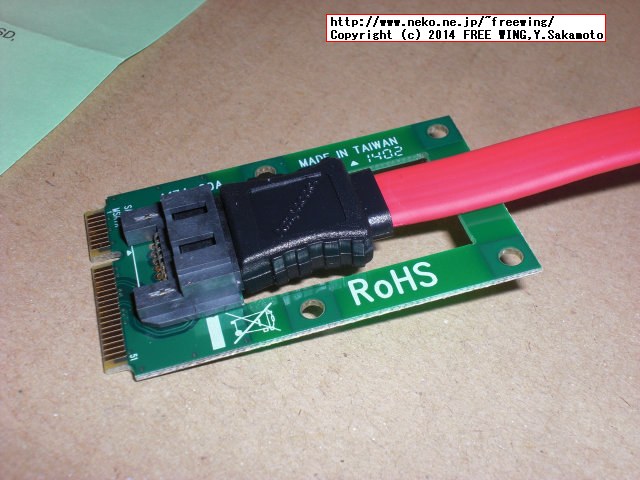

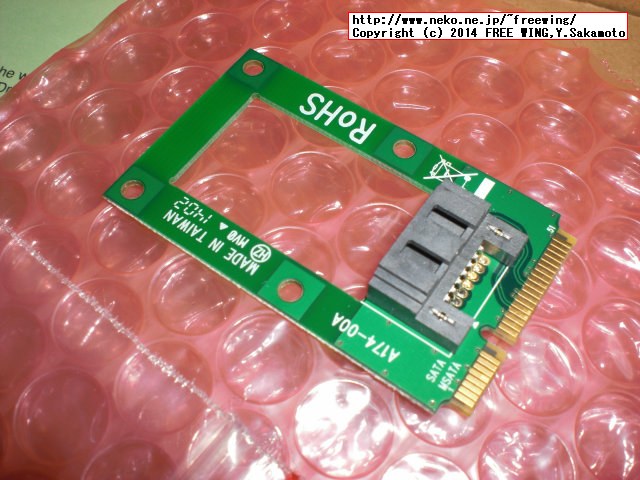

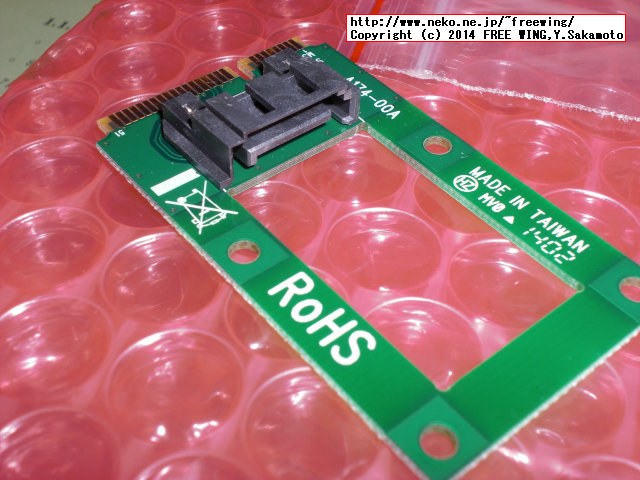

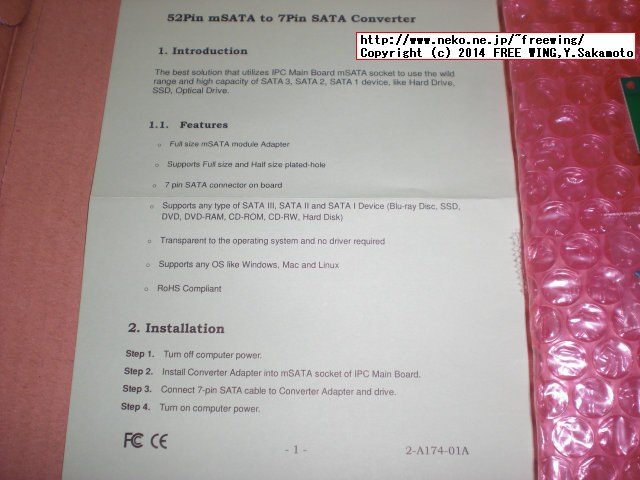

・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S

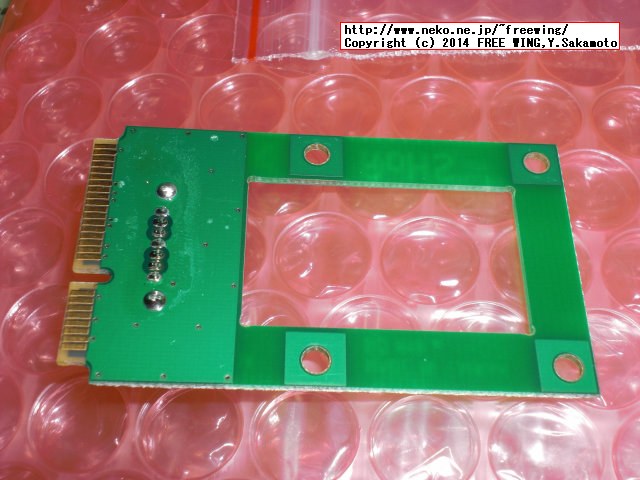

端子の半田付けが甘い所がある。
・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S


・mSATA → SATA変換基板 KRHK-MSATA/S
mSATA → SATA変換基板 KRHK-MSATA/S




 Giada D310-BF000-V2の場合はストレートタイプの SATAケーブルだと物理的に HDDの押さえのフレームに干渉してケーブルの引き回しができないので、KRHK-MSATA/Sを使用する場合は SATAケーブル左Lタイプで接続します。

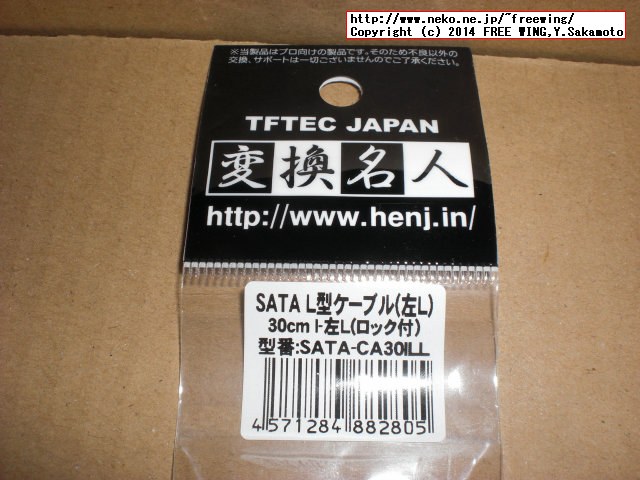

 左Lタイプの SATAケーブルは下記が便利です。

SATAケーブル - トップページ 変換名人

変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付 30cm SATA-CA30ILL
ASIN: B00C7SFOD6
・端子 : I - 左L ロック付
・長さ : 30 cm

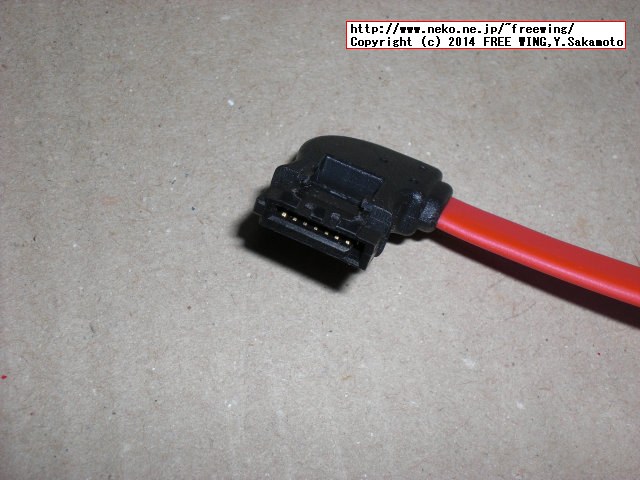

・変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付
変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付

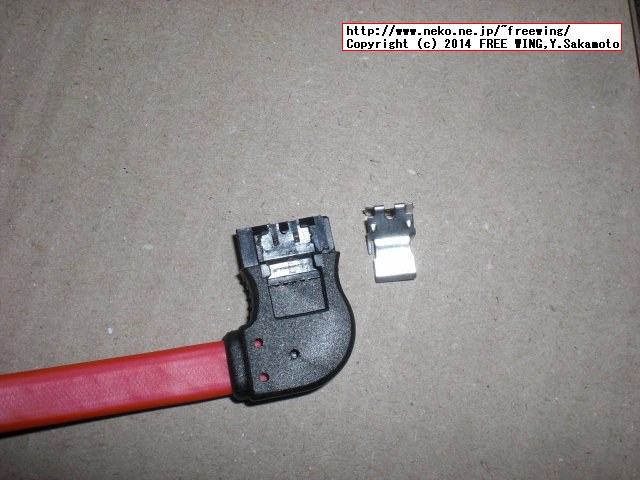

SSDを増設する際はコネクタのロック金具が干渉するので取ります。
・変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付
変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付


・変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付
変換名人 SATA2(3Gbps対応)ケーブル I - 左L ロック付

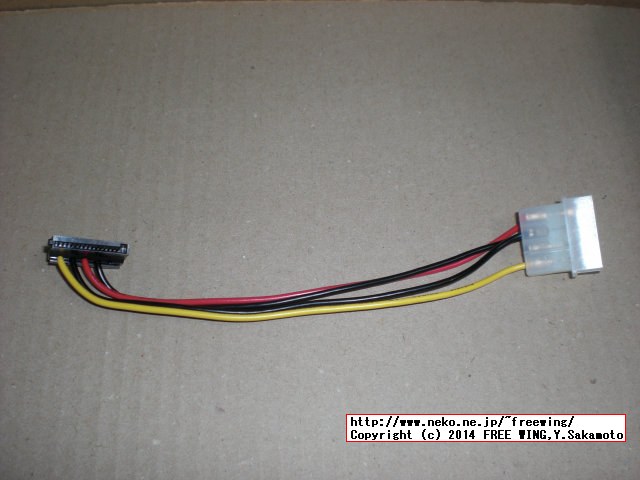

 電源は基板上の空きパターン(コネクタ J4等)から取ります。


PLANEX 【達人】 シリアルATA電源延長ケーブル ストレート 4ピン大(メス)->4ピン大(オス) 30cm PCP-PEX-MM30
ASIN: B003M2XKT6
・コネクタ電源延長ケーブル 大4ピン(オス) - 大4ピン(メス) 30cm
・メーカー型番 : PCP-PEX-MM30
・コネクタ形状 : 大4ピン(オス) - 大4ピン(メス)
・ケーブル長 : 30cm (コネクタ含まず)

● Transcend SSD TS64GSSD370 MLC 64GBを増設


Transcend SSD 2.5インチ SATA3 6Gb/s MLC採用 64GB 3年保証 TS64GSSD370
ASIN: B00K9HID2G
・SATA III 6Gb/s SSD370 (Premium)
・省電力+高速復帰、優れた信頼性
・自社製コントローラ TS6500を搭載(SMI SM2246ENカスタム)
・Device Sleepモード、Advanced Power Shield技術、インテリジェントブロック管理、ウェアレベリング、TRIM、NCQ
・7mm厚
・SSD ScopeはトランセンドのSSD製品向けに開発されたソフトウェアアプリケーション
・RecoveRxソフトウェアは、ストレージデバイスから消去してしまった画像、ドキュメント、音楽、動画等のファイルを検出して復旧するツール
高品質のMLC NANDフラッシュ: Micron製 20nm MLC NAND(腑分け写真から SPECTEK PFC52-10ALの可能性も有り)
DDR3 DRAMキャッシュ: SAMSUNG製 K4B4G1646D-BYK0 K4B2G1646Q-BCK0? K4B1G1646G-BCH9?
DS_K4B4G1646D-BY_M_Rev101.pdf

・Giada D310ベアボーンに SSDを増設
Giada D310ベアボーンに SSDを増設


・Giada D310ベアボーンに SSDを増設
Giada D310ベアボーンに SSDを増設


・Giada D310ベアボーンに SSDを増設
Giada D310ベアボーンに SSDを増設



※ Transcend SSDの旧世代 SSD720や SSD340は地雷コントローラの SandForceや JMicronを使用しているので注意。
※ SSDコントローラが SandForceや JMicronの製品は地雷を避ける意味で買わない方が安心。

※ KingSpec JMF605 JMicron製
※ KingFast F9M SM2246EN Silicon Motion製
※ KingFast F6M SM2246XT Silicon Motion製 DRAMキャッシュ無し
バッファを省いて40ドルの128GB SSDを実現する

※ SMIコントローラの場合、SM2246xx型番の最後が XTの場合は「必ず DRAMキャッシュ無し」です。なぜなら XT型番のコントローラはキャッシュ制御機能が元々無いから。


● Broadcom BCM94313HMGBL 4313GN Wireless N + Bluetooth v4.0

HP+汎用 BCM94313HMGB BCM4313 WiFi + BCM20702 Bluetooth 4.0 無線LANカード SPS:657325-001
802.11N Wireless WIFI+Bluetooth 4.0 Combo Card
MINI PCI Express(ハーフサイズ)
Network Standard: IEEE 802.11b, 802.11g, 802.11n
Bluetooth:Bluetooth 4.0+HS, Bluetooth 3.0+HS
WIFI: Broadcom 4313 b/g/n
BT: Broadcom 20702 Bluetooth 4.0

WinXPと Win7で普通に使えました。

Single-Chip Bluetooth 4.0 HCI Solution with Bluetooth Low Energy (BLE) Support

Broadcom Bluetooth Driver Setup SetupBtwDownloadSE.exe

WHAT THIS PACKAGE DOES
  Device name
  ---------------------------------------------------------------------
  1x1 11b/g/n Wireless LAN PCI Express Half Mini Card Adapter (4313)
  2x2 11a/b/g/n Wireless LAN PCI Express Half Mini Card Adapter (43228)

  Device name in the Device Manager
  ----------------------------------------
  Broadcom 802.11n Network Adapter (4313)
  Broadcom 802.11n Network Adapter (43228)

Version
  Windows XP:5.100.82.130(Control Panel) 5.100.82.130(Device Manager)
  Windows 7: 5.100.82.130(Control Panel) 5.100.82.139(Device Manager)

VERSION INFORMATION
  The following versions have been released to date.

  Package (Windows 7/Windows XP)  Build ID    Rev.  Issue Date
  ------------------------------  --------    ----  ---------------
  5.100.82.139/5.100.82.130       H4WA05WW    04    2012/10/12
  5.100.82.139/5.100.82.130       H4WA05WW          For factory use
  5.100.82.139/5.100.82.130       H4WA05WW    03    2012/08/06
  5.100.82.139/5.100.82.130       H4WA05WW    02    2012/07/27
  5.100.82.139                    H4WA05WW    01    2012/07/06
  5.100.82.124                    H4WA03WW    01    2012/05/25

・BROADCOM BCM94313HMGBL
BROADCOM BCM94313HMGBL


・BROADCOM BCM94313HMGBL
BROADCOM BCM94313HMGBL


・BROADCOM BCM94313HMGBL
BROADCOM BCM94313HMGBL


・BROADCOM BCM94313HMGBL
BROADCOM BCM94313HMGBL


とりあえず、WiFiと Btの干渉は無視して重ねて配置します。特に問題無く使えます。
・BROADCOM BCM94313HMGBL
BROADCOM BCM94313HMGBL

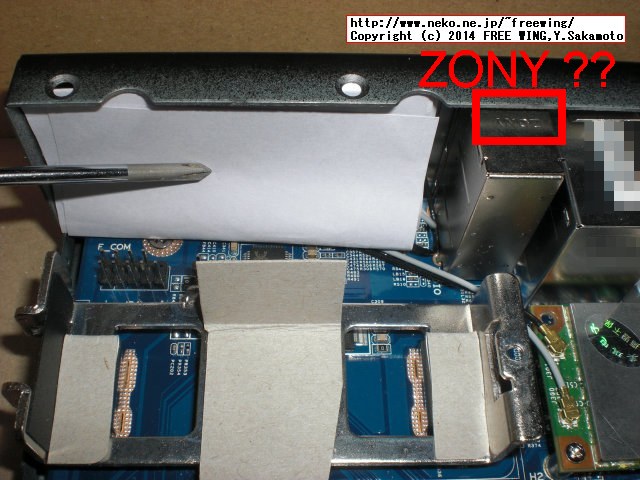

オーディオコネクタの刻印が ZONYになっています。さすが中華ベアボーン。
・BROADCOM BCM94313HMGBL
BROADCOM BCM94313HMGBL

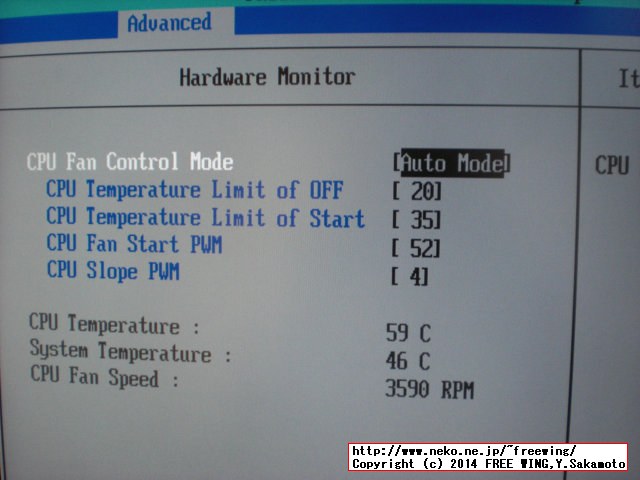

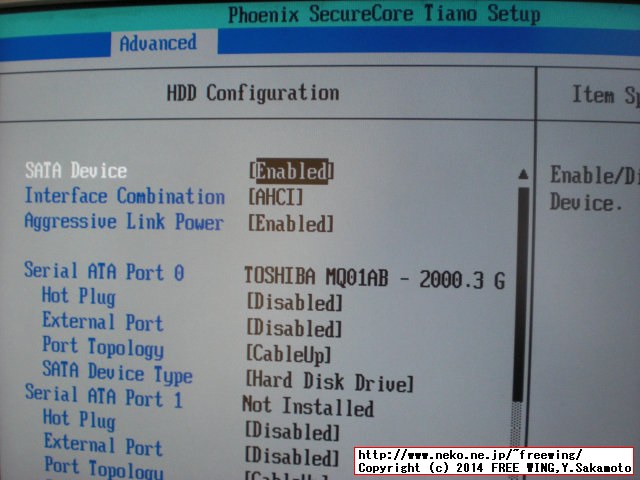

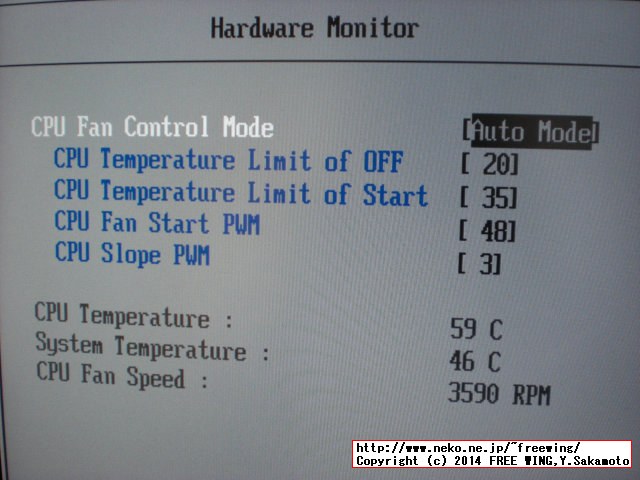

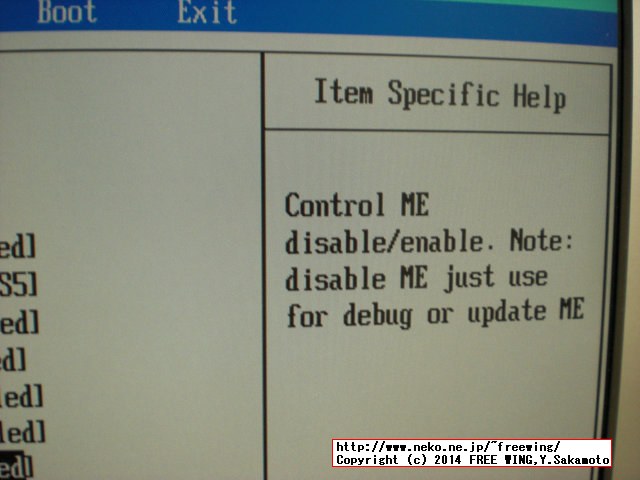

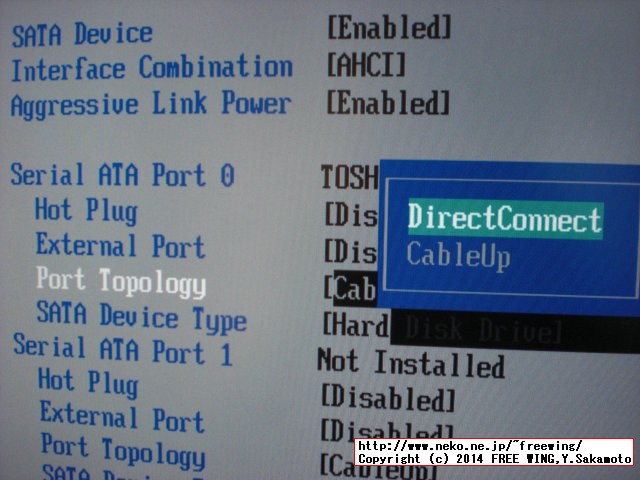

・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS


・Giada Tech D310-BF000-V2 Celeron 1037U BIOS
Giada Tech D310-BF000-V2 Celeron 1037U BIOS

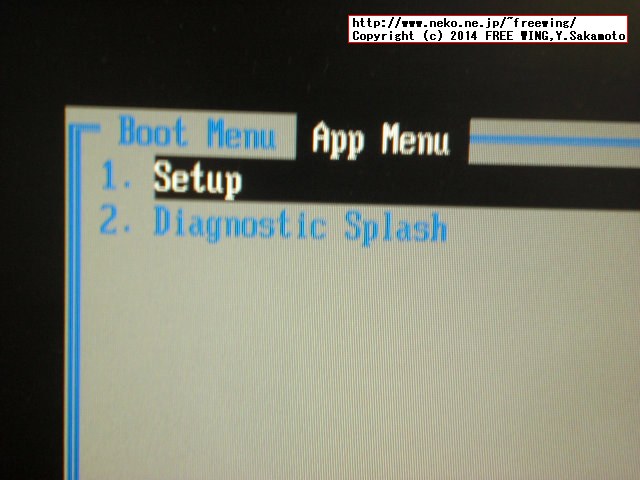

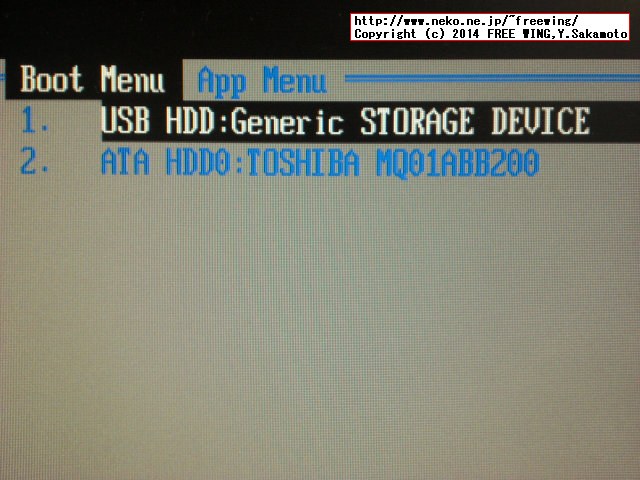

・Giada Tech D310-BF000-V2 Celeron 1037U BOOT
Giada Tech D310-BF000-V2 Celeron 1037U BOOT


・Giada Tech D310-BF000-V2 Celeron 1037U BOOT
Giada Tech D310-BF000-V2 Celeron 1037U BOOT


・Giada Tech D310-BF000-V2 Celeron 1037U BOOT
Giada Tech D310-BF000-V2 Celeron 1037U BOOT






・Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER
Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER


・Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER
Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER


・Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER
Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER


・Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER
Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER


・Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER
Giada Tech D310-BF000-V2 Celeron 1037U XP DEVICE DRIVER





・Giada Tech D310-BF000-V2 Celeron 1037U MemTest86 Plus
Giada Tech D310-BF000-V2 Celeron 1037U MemTest86 Plus


・Giada Tech D310-BF000-V2 Celeron 1037U MemTest86
Giada Tech D310-BF000-V2 Celeron 1037U MemTest86


 Giada D310は Secure Boot(UEFI)に非対応なので MemTest86の Ver5以降が動かせない。
 ※ Ver5以降の CDでブートしても Ver4.3.7が動く。



● 複数の ISOイメージを起動する マルチブート USBメモリを作る

 XBOOTツールで全自動で作りたい人はこちら
XBOOT - Multiboot ISO USB Creator (Windows)

 自分で手作業で作りたい人はこちら
isoイメージをマルチブートするの巻【その1】準備編



● Memtest86

MemTest86 MemTest86 V5.1.0 2013/08/23

Memtest86+ LATEST VERSION: 5.01 LAST UPDATE: 27/09/2013
*** Enhancements in v5.01 : ***
New Features
Added experimental SMT support up to 32 cores (Press F2 to enable at startup)

 Giada Tech D310-BF000-V2の Celeron 1037Uで Memtest86+ 5.0.1で [F2]キーで SMPを有効にすると 19%の所で完全に固まります(フリーズ)
 ググッたら下記の内容が出てきた。

Memtest86+ Official forum >> 5.01 freezes
CPU: Intel Ivybridge 3570k 3.4Ghz
RAM: Mushkin 996995 8GB
Motherboard: Z77A-G43

Firstly am I supposed to force SMT ?
 Memtest86+ seems to think my PC is single core otherwise.

Secondly, after choosing SMT, the test freezes less than two minutes in.
 The few blinking symbols on-screen keep blinking,
  but the timer freezes, and the program doesn't respond to keypresses...



Memtest86 2ちゃんねるのスレ

254 :名無しさん@お腹いっぱい。:2014/09/09(火) 23:22:38.98 ID:n3ORKgZI0

Memtest86の6.0ベータ版から追加されたTest10のHammer Test、
http://www.passmark.com/forum/showthread.php?4836-MemTest86-v6-0-Beta

これ以前のMemtest86やMemtest86+ 5.01でエラー出ずPassしてたものもエラー出てしまう

Hammer Testの説明のPDFによると現在流通してるDDR3メモリの多くがこのエラーを持ってると説明されてる
http://users.ece.cmu.edu/~omutlu/pub/dram-row-hammer_kim_talk_isca14.pdf

ここまでエラーが多いなら、もはやエラー出ても気にしなくて良いテストなんじゃないかって気がしてくる


 Hammer Testって何ぞや?は下記の PPTXのファイルを参照(上記スレの PDFは PPT変換で文字が重なって読めない)
 Flipping Bits in Memory Without Accessing Them (DRAM Disturbance Errors)
dram-row-hammer_kim_talk_isca14.pptx

 上記の年表に出てくる Intelの "ROW HAMMER"に関する特許と思われるもの
Patent application title: DISTRIBUTED ROW HAMMER TRACKING
Publication date: 2014-04-03
Patent application number: 20140095780
WO2014004748A1



●比較検討に参考にした CPU達

Intel Core i5-3210M @ 2.50GHz TDP: 35W(論外)
Score: 3804
Single Thread Rating: 1516
Super PI 104万桁: 16秒

Intel Core i5-2540M @ 2.60GHz TDP: 35W(論外)
Score: 3707
Single Thread Rating: 1541
Super PI 104万桁: 18秒

~ 壁 ~

Intel Core i3-3217U @ 1.80GHz TDP: 17W ★
Score: 2298
Single Thread Rating: 893
Super PI 104万桁: 22秒

Intel Celeron G540 @ 2.50GHz TDP: 65W(論外)
Score: 2253
Single Thread Rating: 1276

Intel Pentium G6950 @ 2.80GHz TDP: 73W(論外)
Score: 1866
Single Thread Rating: 1095
Super PI 104万桁: 15秒

~ 壁 ~

Intel Celeron 1037U @ 1.80GHz TDP: 17W ★★★ おすすめ
Score: 1782
Single Thread Rating: 954
Super PI 104万桁: 22秒


Intel Celeron 2957U @ 1.40GHz TDP: 15 W
Score: 1531
Single Thread Rating: 817
Super PI 104万桁: 26秒

Intel Celeron 1007U @ 1.50GHz TDP: 17W
Score: 1458
Single Thread Rating: 777
Super PI 104万桁: 25秒

~ 壁 ~

Intel Pentium J2900 @ 2.41GHz TDP: 10W ★
Score: 2064
Single Thread Rating: 600
Super PI 104万桁: 32秒
Pentium J2900(Bay Trail-D)は第3世代 Atom Silvermontの CPU。
Bay Trail-Dはデスクトップ向けでPentium J / Celeron Jの型番。

Intel Celeron J1800 @ 2.41GHz TDP: 10W
Score: 1082
Single Thread Rating: 574
Super PI 104万桁: 33秒

Intel Celeron 847 @ 1.10GHz TDP: 17W
Score: 982
Single Thread Rating: 544
Super PI 104万桁: 35秒

Intel Celeron J1900 @ 1.99GHz TDP: 10W
Score: 1934
Single Thread Rating: 535
Super PI 104万桁: 36秒


Intel Celeron N2820 @ 2.13GHz TDP: 7.5W
Score: 1003
Single Thread Rating: 524
Super PI 104万桁: 34秒
Celeron N2820(Bay Trail-M)は第3世代 Atom Silvermontの CPU。
Bay Trail-Mはノート向けでPentium N / Celeron Nの型番。

Intel Celeron N2807 @ 1.58GHz TDP: 4.3W
Score: 910
Single Thread Rating: 429
Super PI 104万桁: 38秒

~ 壁 ~

AMD Athlon XP 2500+ Barton TDP: 68.3W
Score: 360
Single Thread Rating: 548
Super PI 104万桁: 63秒

Intel Atom D525 @ 1.80GHz TDP: 13W
Score: 699
Single Thread Rating: 286
Super PI 104万桁: 81秒
Pine Trail(Atom第2世代)

Intel Atom 330 @ 1.60GHz TDP: 8W
Score: 603
Single Thread Rating: 250
Super PI 104万桁: 93秒
Diamondville(Atom第1世代)

Intel Atom N270 @ 1.60GHz TDP: 2.5W
Score: 282
Single Thread Rating: 240
Super PI 104万桁: 98秒
Diamondville(Atom第1世代)



Tags: [ベアボーン], [Windows PC]


[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2014 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/giada_d310_celeron/
