[NEW] 2017/02/10

mSATA接続の SSDを購入、SAMSUNG PM851と KingFast F9M mSATA接続の SSDを購入、SAMSUNG PM851と KingFast F9M

(mSATA接続の SSD、SAMSUNGは発熱が凄い、KingFastは優秀)

Tags: [パソコン周辺機器], [通信販売]





● mSATA接続の SSDを購入した SAMSUNG PM851 512GB

 Intel Core-i3 6100Uベアボーン用に mSATA接続の SSDを購入しました。

[NEW] 2016/10/28
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン

  AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC

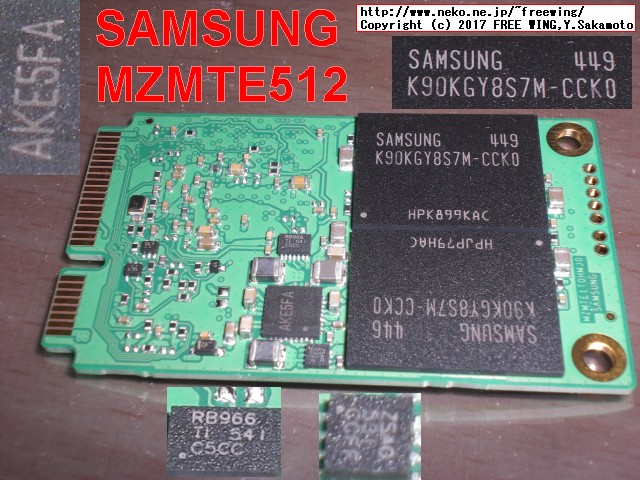

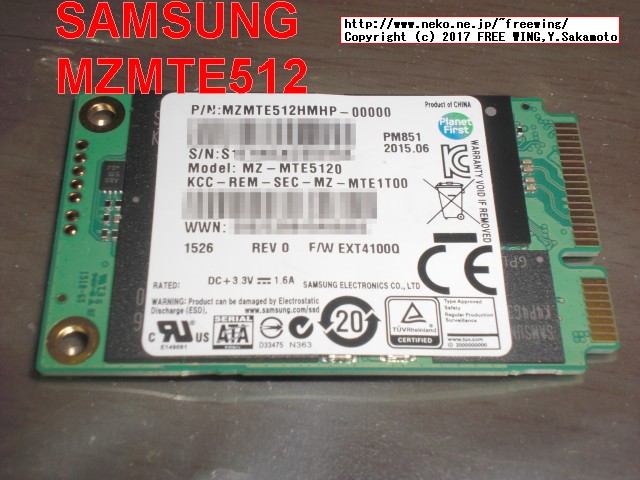

 SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000
 PM851 2015.06 REV 0 F/W EXT4100Q

 PM851シリーズ。SSD 840 EVOの OEM品らしい。

 NAND K90KGY8S7M-CCK0 Samsung Toggle DDR 2.0 19nm 128-bit TLC 400Mbps 2012
 LPDDR2 cache chip K4P4G324EB-FGC2 512MB
 Samsung MEX S4LN045X01-8030 controller MDX 3-core ARM Cortex R4 100-400MHz
SSD 850 EVO

 フラッシュメモリは TLC Toggle DDR NAND Flash memory
PM851-SSD-ProdOverview.pdf

Key Benefits
• Samsung 3-core controller
• Samsung Toggle DDR NAND Flash memory
• Up to 540 MB/s read performance
• For easy adoption, variety of physical dimensions from 7mm down to 2.4mm thickness

Datasheet_PM851_mSATA_v10.pdf Rev. 1.0, Aug. 2013

・Host interface
・ Serial ATA interface of 6.0Gbps
・ Fully complies with ATA/ATAPI-7 Standard
(Partially Complies with ATA/ATAPI-8)
・ Power Saving Modes: DIPM (Partial / Slumber mode)
・ Support NCQ : Up to 32 depth
・ Synchronous Signal Recovery

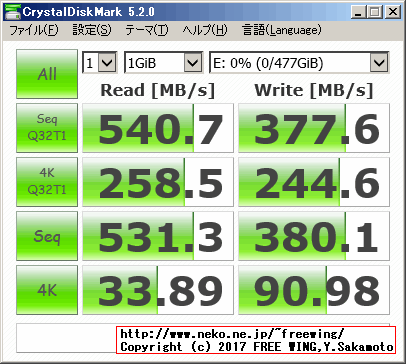

Performance
・ Host transfer rate: 600MB/s
- Sequential Read : Up to 540MB/s (256GB/512GB), Up to 530MB/s (128GB)
- Sequential Write : Up to 380MB/s (512GB), Up to 270MB/s (256GB) ,Up to 140MB/s(128GB)

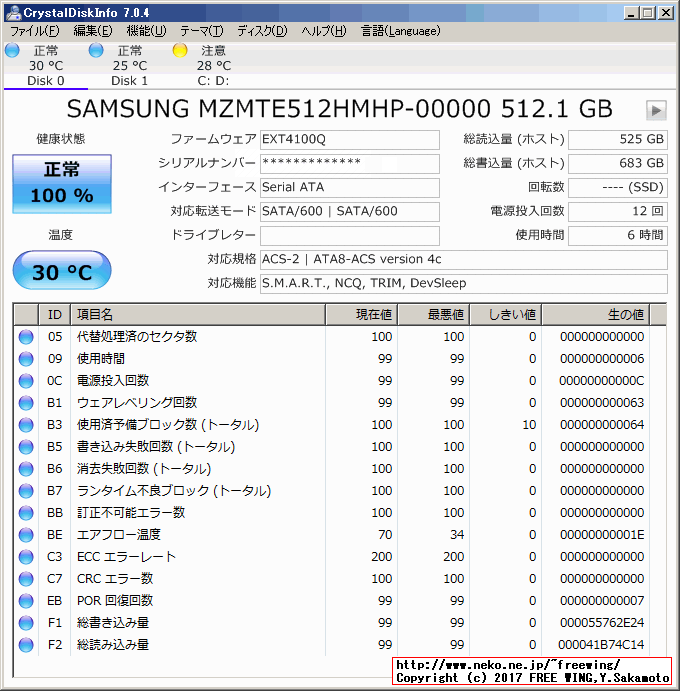

 連続で読み込み動作をすると数分で温度が 70度くらいまで上昇します。怖ろしい!
 (冷却ファンの有る Giada D310-C1037に内蔵する事にしました。)

2014/09/10
Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310-C1037
Intel Celeron 1037U搭載の小型ベアボーンキット Giada D310-C1037

  Windows XP、DirectX 11、64bit OS対応の小型ベアボーン、1037U搭載で Atom D525の 4倍速い

 SAMSUNGの SSDって mSATAでもこんなに温度上昇するんですね。
 (温度が上がるのは M.2接続の SSDだけと思っていました)
Samsung 950 Pro vs Samsung SM951 Thermal Comparison
M.2タイプSSD「M8PeG」の気になる温度を徹底検証
M.2 SSDは冷却の必要がありますか?
 発熱時には動作速度を落とす「サーマルスロットリング」と言う状態になる様です。と言うか自身に冷却機構が無い癖に 70度って製品として前提がオカシイでしょ?

 ちなみに M.2接続タイプの MZMTE512HMHP-00000は Panasonic製のモバイルノートパソコン Let's note RZ4に搭載されています。
 なお、OEMの為か Samsung製 SSD管理アプリ Magicianは使えません。(デバイスを認識せず、使えない事を確認済み)
Samsung SSD Tools & Software Magician Software for Consumer SSD

 ファームウェアのアップデートは不可で、DELL用の物も使えません。(使えない事を確認済み)
Samsung SSD PM851 Firmware Update EXT49D0Q

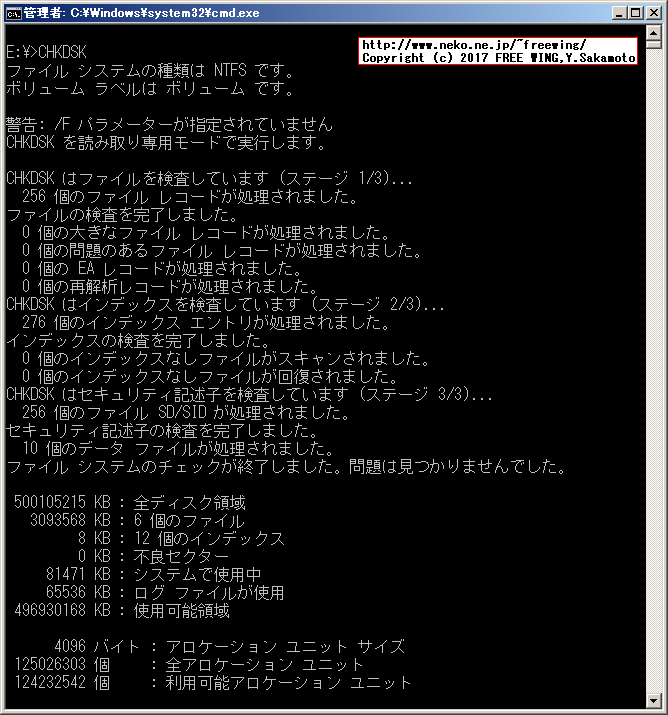

・mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851
mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851


・mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851
mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851


・mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851
mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851


・mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851
mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851


・mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851
mSATA接続 SSD SAMSUNG MZ-MTE5120 MZMTE512HMHP-00000 PM851

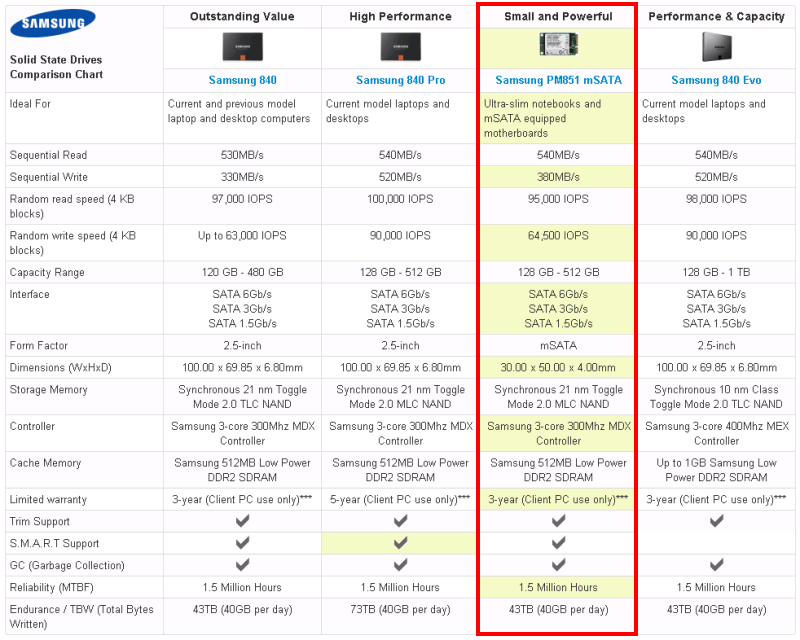

Samsung PM851 Solid State Drive

Self-Encrypting Drive (SED) Technology
Samsungs PM851 SSD applies 256-bit AES hardware-based data encryption automatically, and you can re-purpose your drive or dispose of your data simply by erasing the encryption key.

At a Glance:
Fast - Enables you to boot up your computer in as little as 10 seconds.

Energy efficient - improves battery life by as much as 50 minutes over a standard mechanical drive.

Rugged - Solid-state design provides greater shock protection for data.

Secure - Worry-free data security with AES 256-bit full-disk encryption.

Latest technology - 4th-generation 3-Core Cortex-R4 Samsung MDX Controller ensures sustained performance under demanding conditions, and accomplishes more under the same power conditions than the previous-generation Samsung MCX controller.

Designed and Built by Samsung - Samsung SSDs are designed completely in-house. Samsung builds all of the main SSD components itself and utilise their superior expertise in NAND and SSD design and manufacturing to produce outstanding quality products. The result is class-leading performance and reliability you can count on.

Toggle DDR2 NAND Flash Memory - Samsung’s Toggle DDR2 NAND flash chips enable data transfer rates of up to 400 megabits per second (Mbps) offering dramatic read speed and performance.

・Samsung PM851 Solid State Drive
Samsung PM851 Solid State Drive





● mSATA接続の中華 SSDを購入した KingFast F9M 256GB

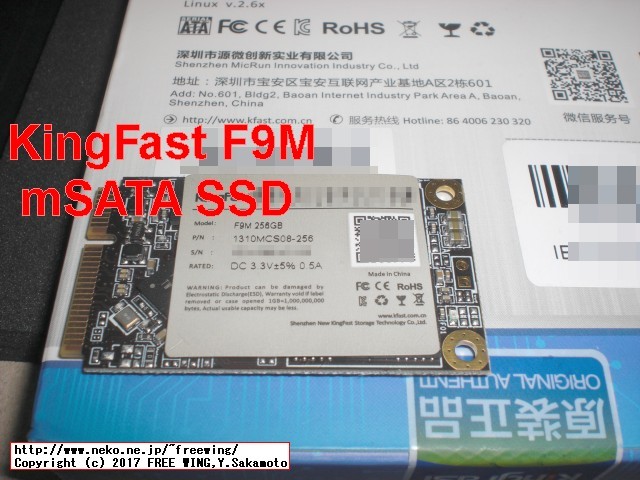

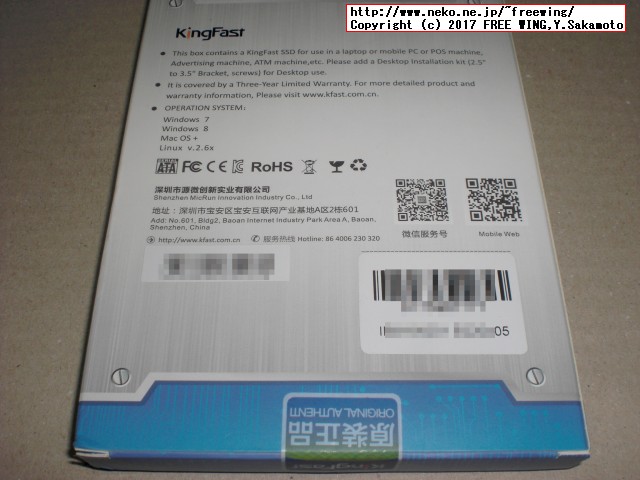

 KingFast F9M 256GB
KingFast公式ホームページ 金速 深圳市源微创新实业有限公司
Kingfast F9 Series mSATA3 SSD

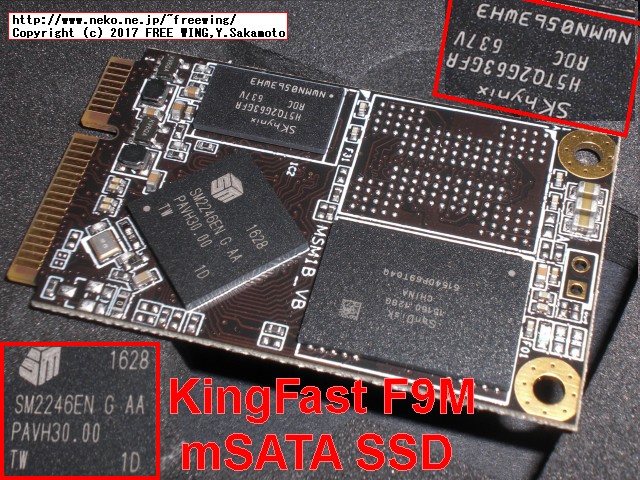

 SiliconMotion製 SM2246EN
 (SM2246XTは DRAMキャッシュ無しの安物用途なので注意)
 (KingFast F6シリーズは悪名高き JMicron JMF608なので買わない方が良い)
 (名前の似ている KingSpecや KingDianも JMicronらしいので買わない方が良い)
Silicon Motion SSD コントローラ

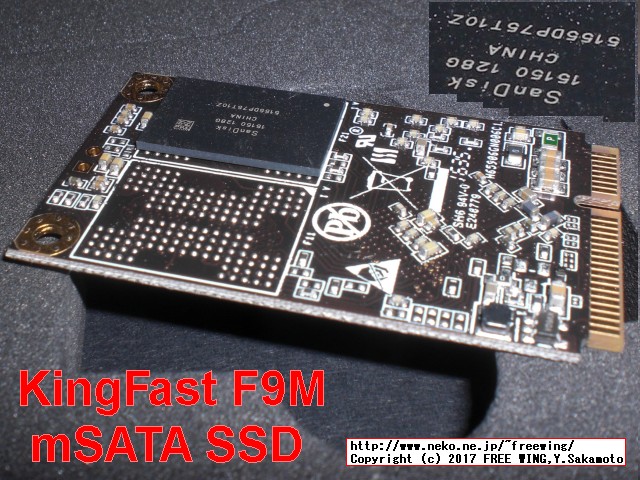

 MLC NAND SanDisk 15150 128G
 SK hynix H5TQ2G63GFR-RDC 2M-bit CMOS Double Data Rate III (DDR3-1866 13-13-13) Synchronous DRAM
SK hynix H5TQ2G63GFR - Consumer_DDR3_H5TQ2G8(6)3GFR(Rev1.0)_150619.pdf

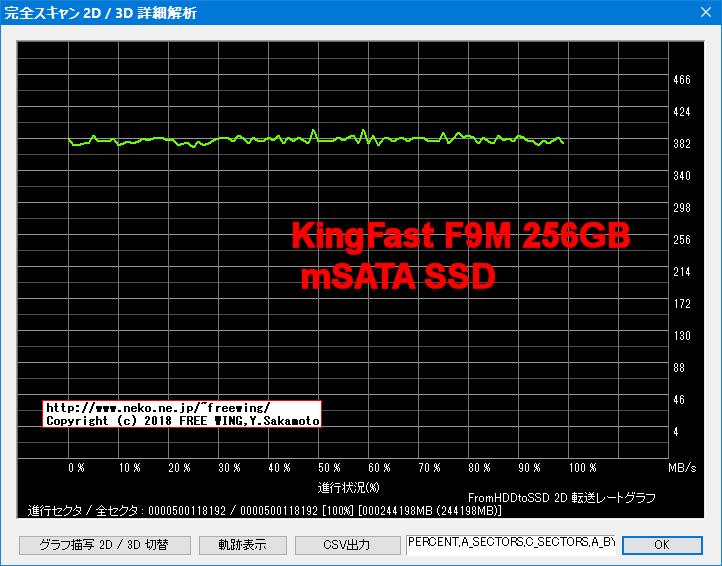

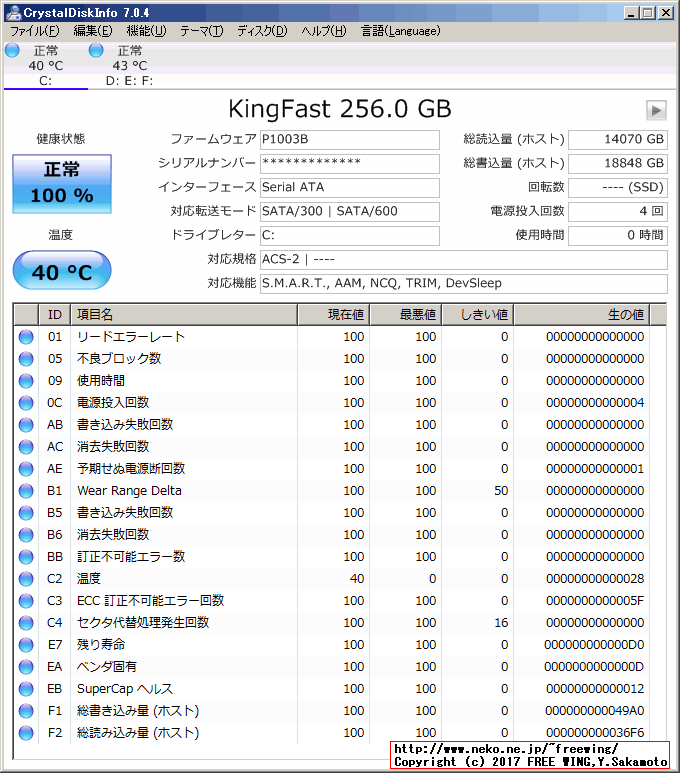

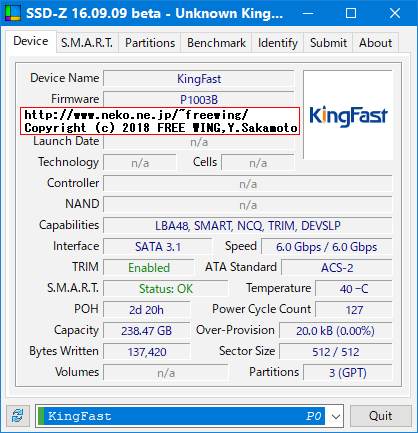

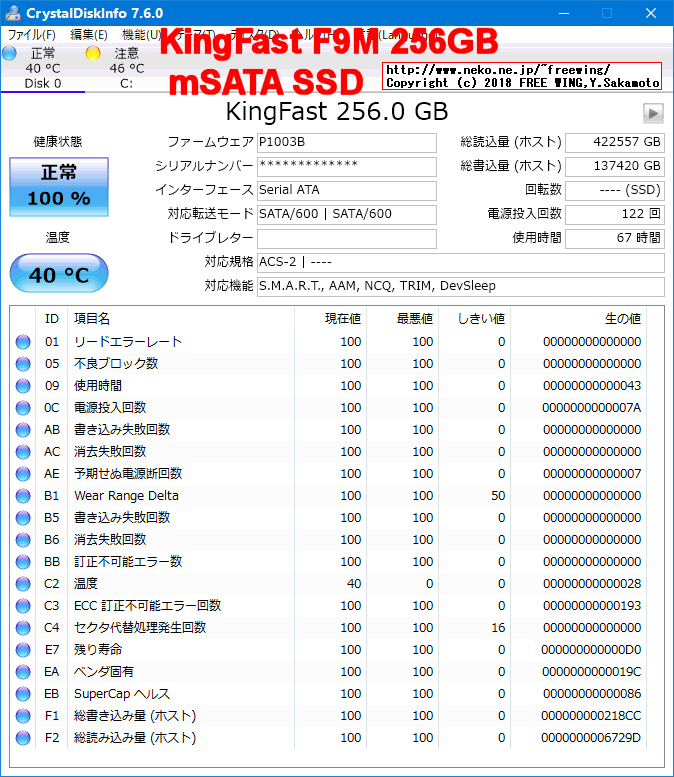

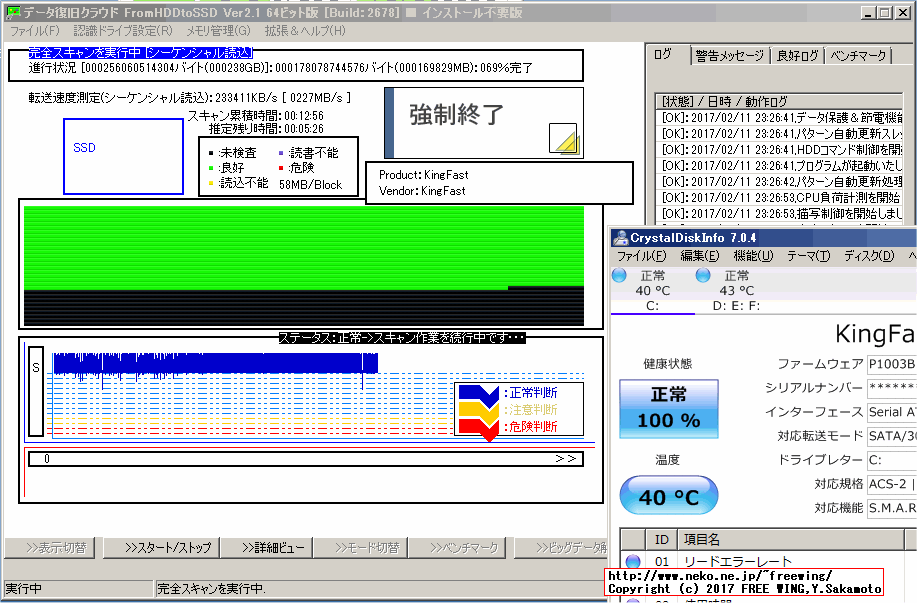

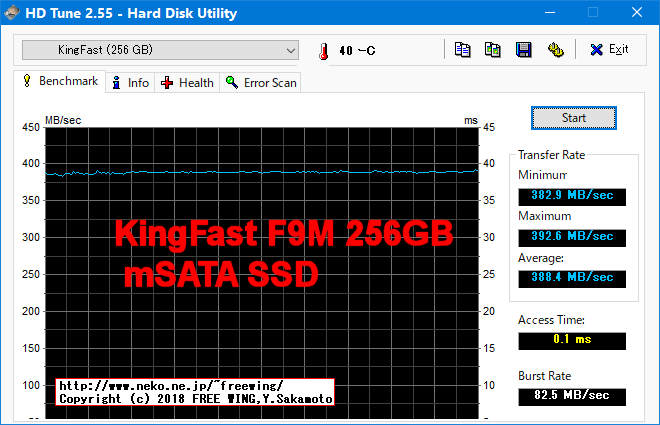

 KingFast F9M 256GBは SAMSUNGの様に発熱しません。40度のままです。
 (または、温度測定機能が無効化されていて常に 40度になっている?)

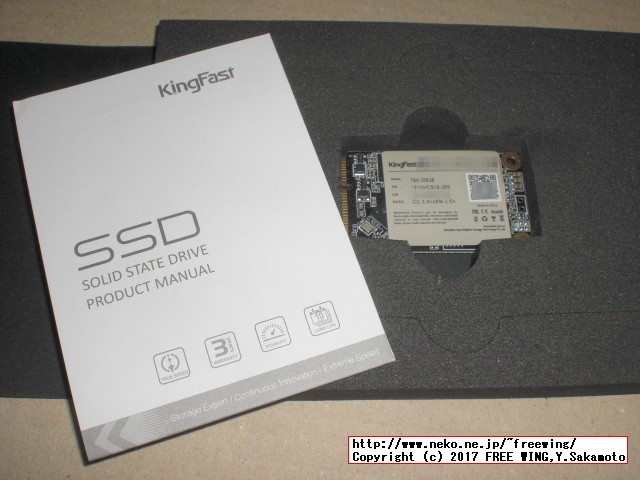

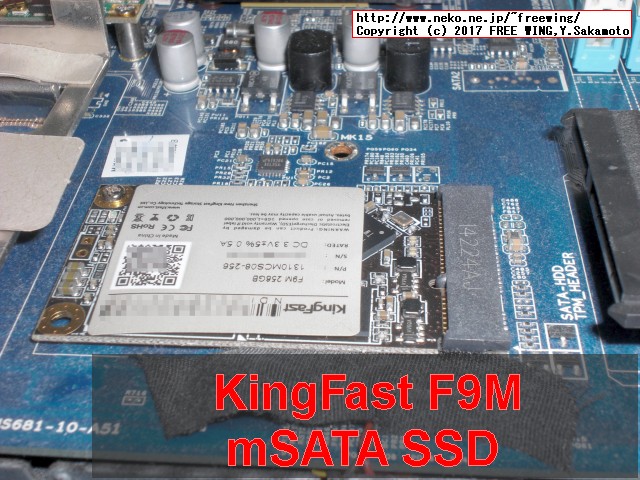

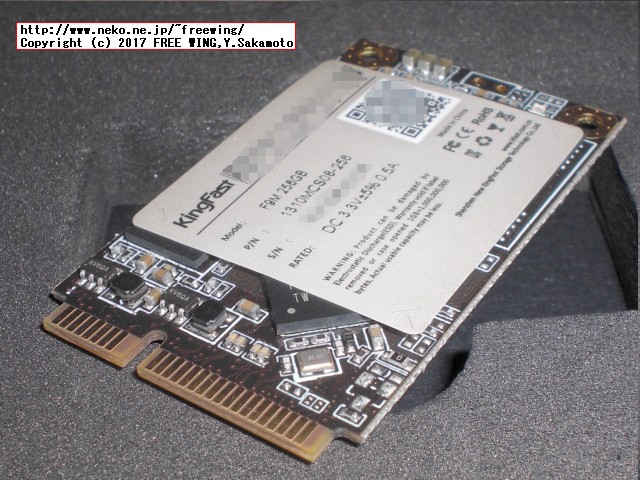

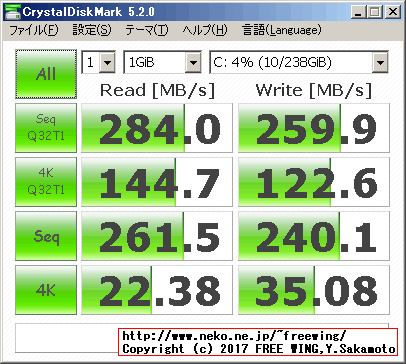

・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256


・mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
mSATA接続 SSD KingFast F9M 256GB 1310MCS08-256
 SAMSUNGの場合はこの様な連続読み込みで 70度くらいになります。

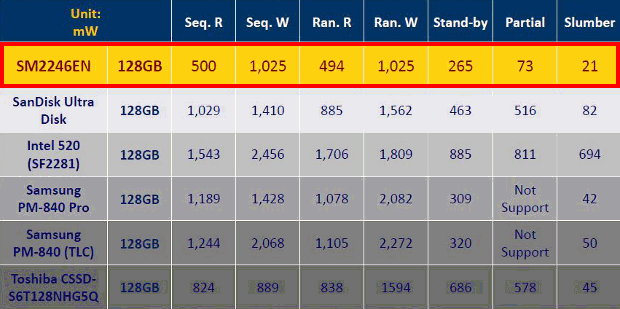

・Silicon Motion SSD controller comparison chart
Silicon Motion SSD controller comparison chart




● EMS国際郵便国記号 CN スイス郵便の荷物トラッキング 香港~ドイツ経由~スイス経由~日本

 mSATA接続の中華 SSD KingFast F9M 256GBは海外通販で購入しました。

 スイス郵便で、香港からドイツ、スイスのジュネーブを経由して日本に着ました。(無駄だなあ)

お問い合わせ番号:RS123456789CH
商品種別:国際書留郵便
Swiss Post 16日で配達完了

状態発生日(海外で発生した場合は現地時間)配送履歴 詳細取扱局県名・国名
2017/02/09 21:30国際交換局に到着川崎東郵便局神奈川県
2017/02/10 09:00通関手続中川崎東郵便局神奈川県
2017/02/10 09:38国際交換局から発送川崎東郵便局神奈川県
2017/02/11 01:04到着**郵便局東京都
2017/02/11 09:56お届け済み**郵便局東京都

2017-02-11 09:561234567 Delivered
2017-02-11 01:041234567 Arrival at delivery office
2017-02-10 09:38JP Handover to domestic sorting
2017-02-10 09:00JPKWSA Handed to customs
2017-02-09 21:30JPKWSA Arrival at border point in the destination country
2017-02-03 18:59Genève 2 Letter Transit The consignment has left the origin border point
2017-02-03 18:59Genève 2 Letter Transit Departed transit country
2017-02-03 15:55Genève 2 Letter Transit Arrived in transit country
2017-02-02 20:44Asendia SCL Germany Departed transit country
2017-02-02 18:27Asendia SCL Germany Arrived in transit country
2017-01-26 18:44Asendia Hong Kong The consignment has left the origin border point
2017-01-26 18:44Asendia Hong Kong Arrival at origin border point
2017-01-26 18:44Asendia Hong Kong Mailed



fsutil behavior query DisableDeleteNotify
0なら Trimが有効

Trimを有効にするコマンド
fsutil behavior set DisableDeleteNotify 0



HDD LLF Low Level Format Tool
http://hddguru.com/software/HDD-LLF-Low-Level-Format-Tool/

Disk Formatter Ver.2.08(2009年12月24日掲載)
http://buffalo.jp/download/driver/hd/format.html

Disk Formatter2 Ver.1.22(2016年9月12日掲載)
http://buffalo.jp/download/driver/hd/diskformatter2.html

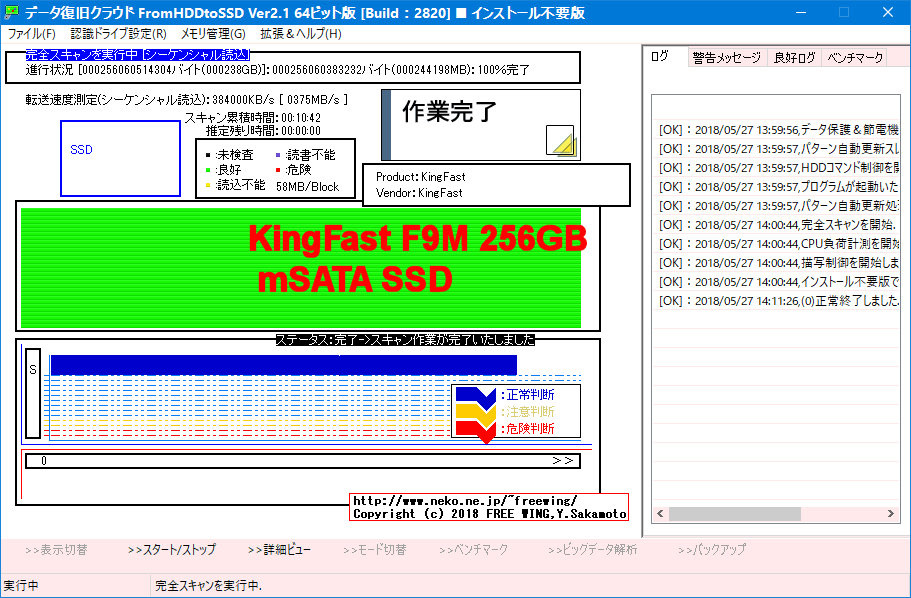

AI完全自動ドライブ復旧システム FromHDDtoSSD HDD/SSDの全領域読み込みチェック
https://www.iuec.co.jp/fromhddtossd2s/v2_0_dl.html

SSDの寿命を3倍へ「SSD最適化設定」
http://dnki.co.jp/w2/2016/06/13/ssdの寿命を3倍へ「ssd最適化設定」/
