2022/09/01

USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法 USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法

(USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法)

Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]




● USBロジアナの sigrok PulseViewで USBの波形を観測する方法

sigrok Downloads

 Windowsが 32bit版の場合 PulseView 0.4.2 (32bit)
 Windowsが 64bit版の場合 PulseView 0.4.2 (64bit)
 のどちらかをダウンロードする。

 USBロジアナを接続して PulseViewアプリを起動する。

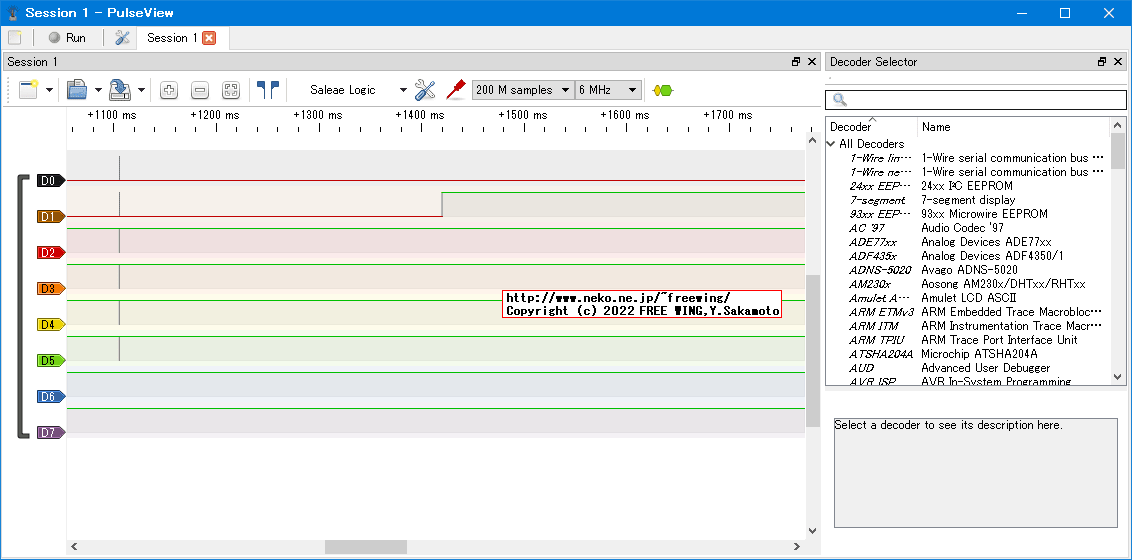

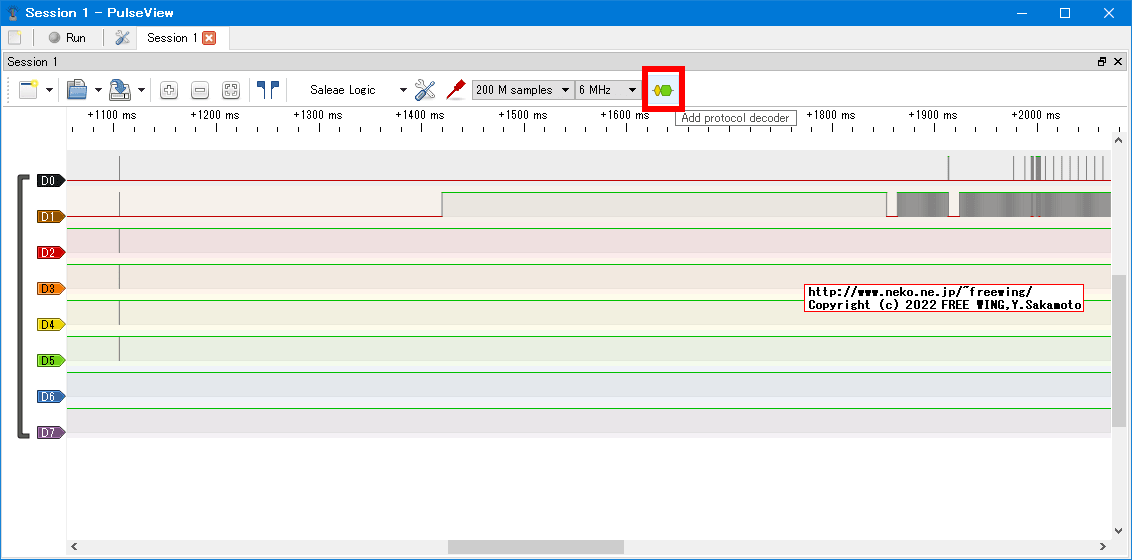

 1) Add protcol decoderをクリックする

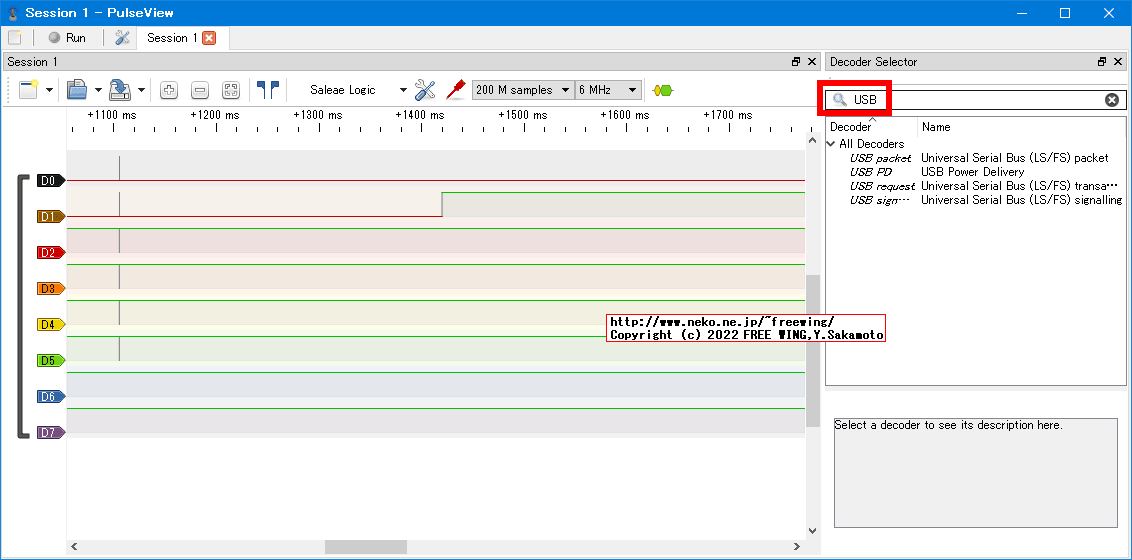

 2) 検索欄に USBと入力する

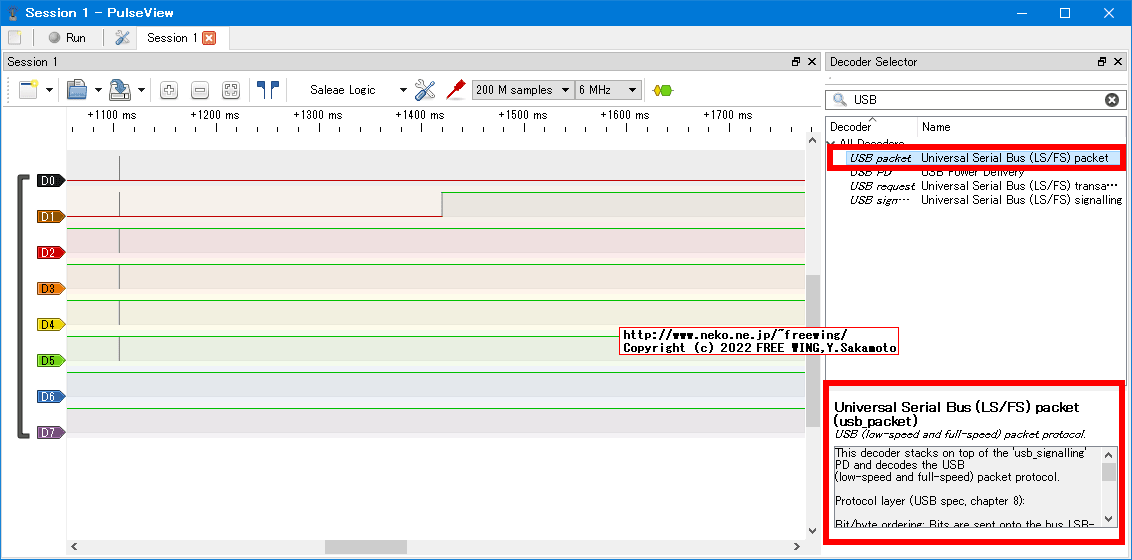

 3) USB packetをダブルクリックして有効にする

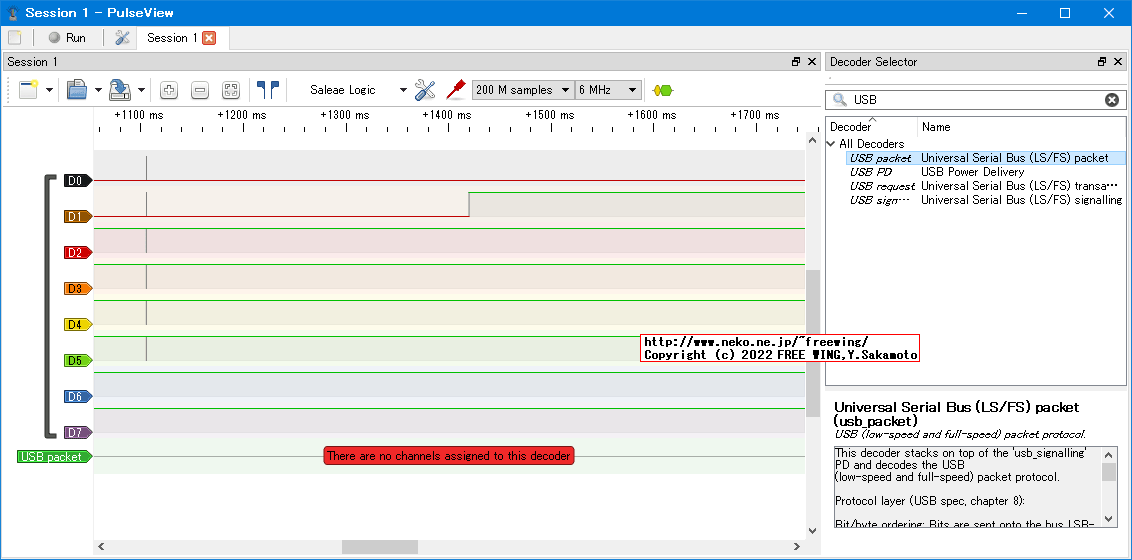

 4) 画面左下の USB packetをダブルクリックする

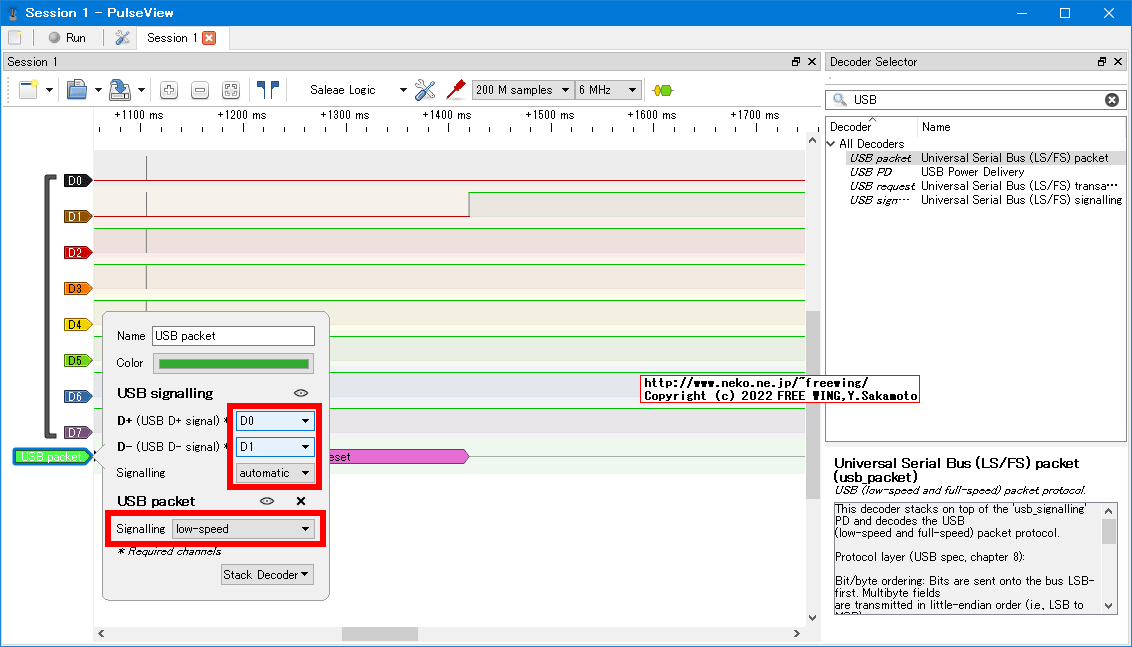

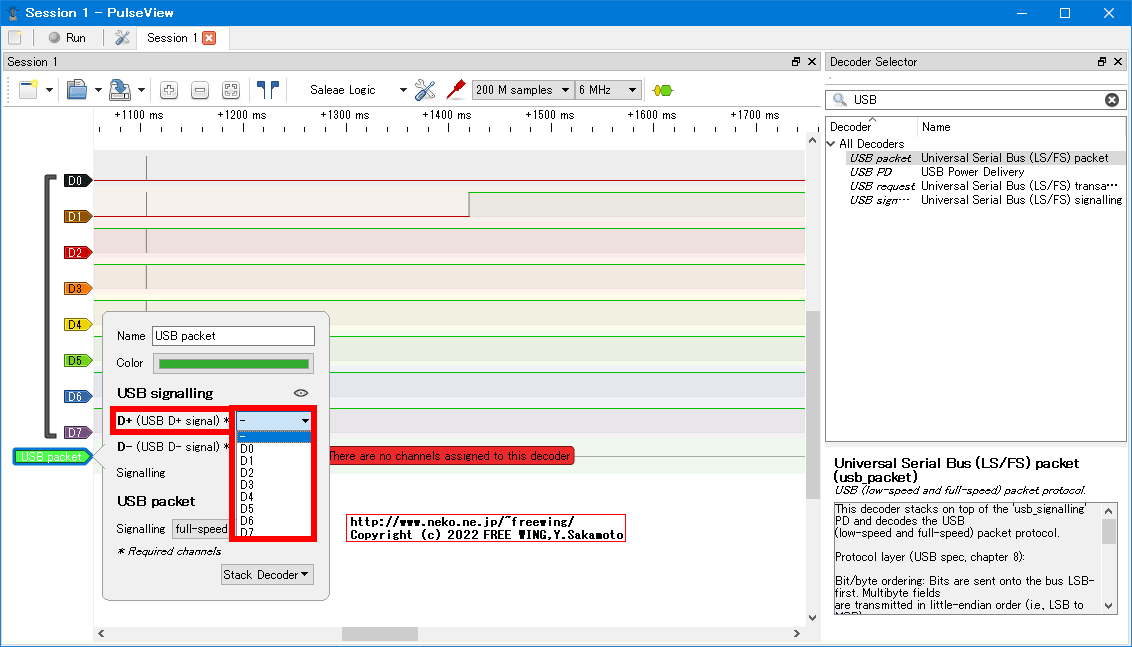

 5) 設定画面で D+と D-の信号線を設定する
  ※ 今回の場合は D+は D0、D-は D1にしている
 6) Signalingは automatic、下の Signalingは low-speedを設定する

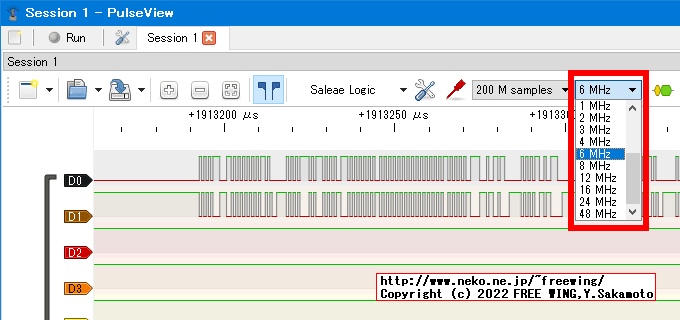

 7) サンプリングレートを 6MHzにして Runで信号を取り込む

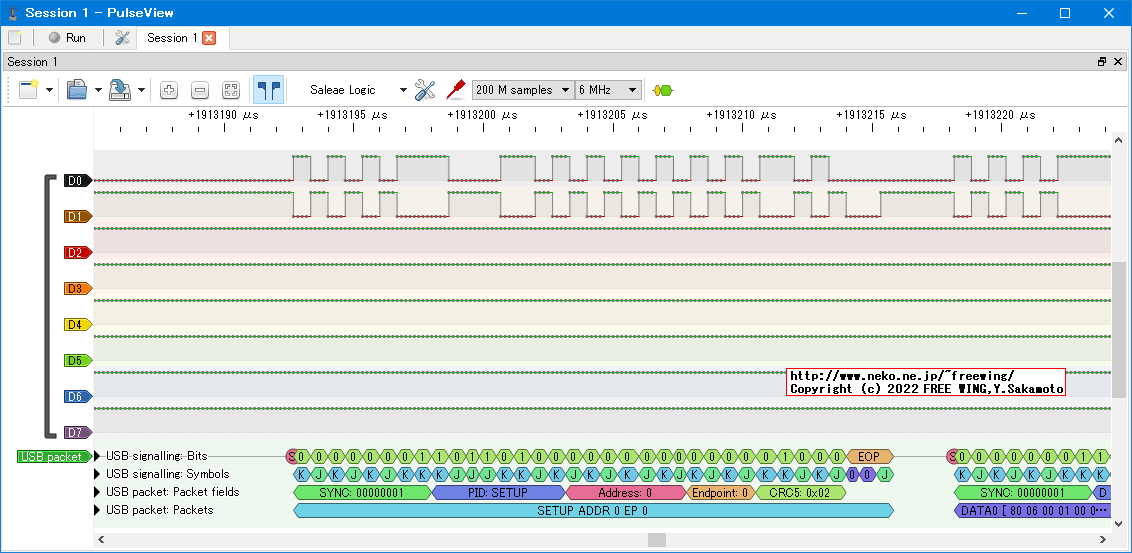

 8) イイ感じに USB信号がキャプチャできたら成功

・USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法
USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法




● USB Full Speed 12MHzの場合の設定方法

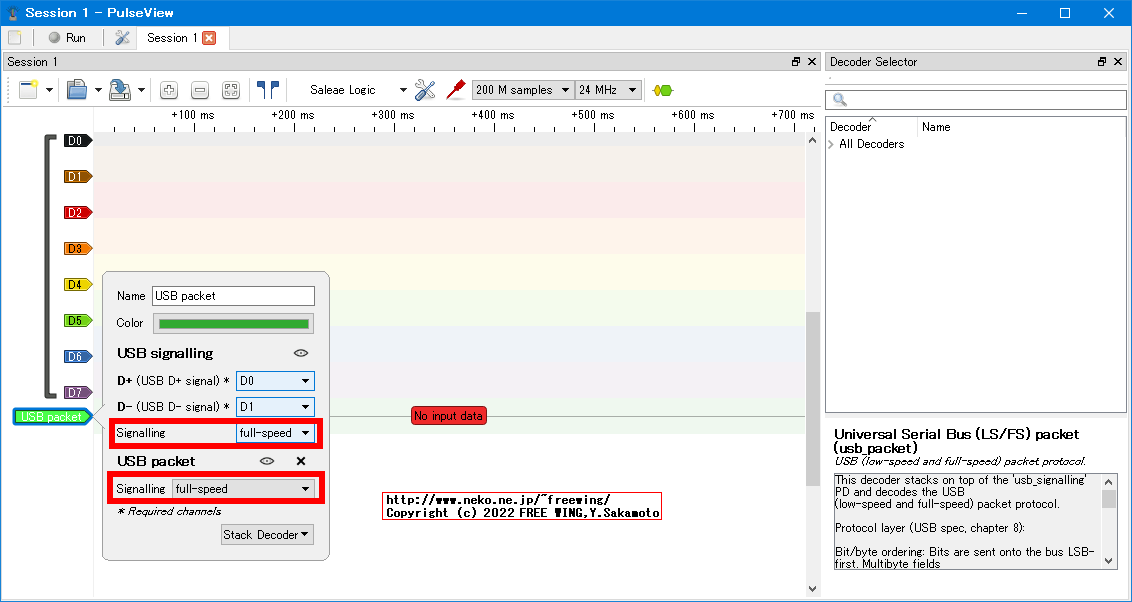

 1) Signalingは full-speed、下の Signalingも full-speedを設定する

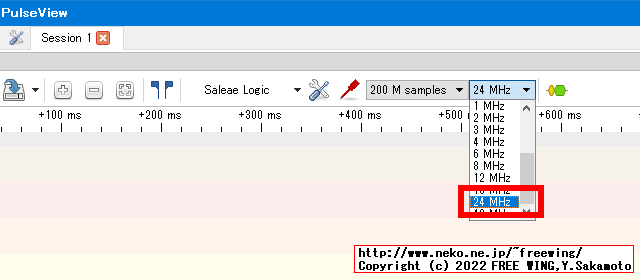

 2) サンプリングレートを 24MHzにして Runで信号を取り込む
 3) イイ感じに USB信号がキャプチャできたら成功

 ※ 12MHzの信号を 24MHzで取り込むので不安定です。(最低でもサンプリングレート 48MHzは欲しい)

・USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法
USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法


USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法





●実際の USB機器の信号をロジックアナライザで観測する方法


2022/09/01
USB機器の実際の信号をロジアナで観測して USBの通信仕様や通信プロトコルの理解を深める
USB機器の実際の信号をロジアナで観測して USBの通信仕様や通信プロトコルの理解を深める

  USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法


● USBの通信波形、Low Speed、USB GAME Pad


2022/09/01
USB機器の実際の信号をロジアナで観測する USB GAME Pad Low Speed編
USB機器の実際の信号をロジアナで観測する USB GAME Pad Low Speed編

  USB接続の格安のロジックアナライザを使って USBの通信プロトコルを確認する方法


● USBの通信波形、Full Speed、USB GAME Pad(SONY PlayStation Classic)


2022/09/01
USB機器の実際の信号をロジアナで観測する USB GAME Pad Full Speed編
USB機器の実際の信号をロジアナで観測する USB GAME Pad Full Speed編

  USB接続の格安のロジックアナライザを使って USBの通信プロトコルを確認する方法



Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]
