2022/09/01
USB機器の実際の信号をロジアナで観測する USB GAME Pad Low Speed編
(USB接続の格安のロジックアナライザを使って USBの通信プロトコルを確認する方法)
Tags: [
FPGA
], [
電子工作
], [
Xilinx XC6SLX9
], [
FPGA 2022
]
● USB機器の実際の信号をロジアナで観測して USBの通信仕様や通信プロトコルの理解を深める
USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法。
下記で USBの通信プロトコルを勉強し、FPGAでの USB HOST機能の実現ができました。
・
2022/07/17
USBの通信プロトコルを勉強する
今まで漠然としていた USBデバイスの通信方法を理解します
・
2022/07/23
USB HOST機能を FPGAに実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい！！
FPGAに USB HOST機能を実装して Low Speedの USB HIDデバイスを接続するのら
・
2022/08/23
USB HOST機能を FPGAに VHDLで実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい！！
FPGAに USB HOST機能を VHDLで実装して Low Speedと Full Speedの USB HIDデバイスを接続するのら
●実際の USB機器の信号をロジックアナライザで観測する方法
・
2022/09/01
USB機器の実際の信号をロジアナで観測して USBの通信仕様や通信プロトコルの理解を深める
USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法
● USBロジアナの sigrok PulseViewで USBの波形を観測する方法
・
2022/09/01
USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法
USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法
● USBの通信波形、Full Speed、USB GAME Pad(SONY PlayStation Classic)
・
2022/09/01
USB機器の実際の信号をロジアナで観測する USB GAME Pad Full Speed編
USB接続の格安のロジックアナライザを使って USBの通信プロトコルを確認する方法
● USBの通信波形、Low Speed、USB GAME Pad
サンプリング周波数 6MHzで USB Low Speedの 1.5MHzの波形を安定的に観測できます。
ちなみに USB Low Speedの通信プロトコルでは KA Keep Aliveを使い SOF Start of Frameは使用しません。（Full Speedの場合は逆）

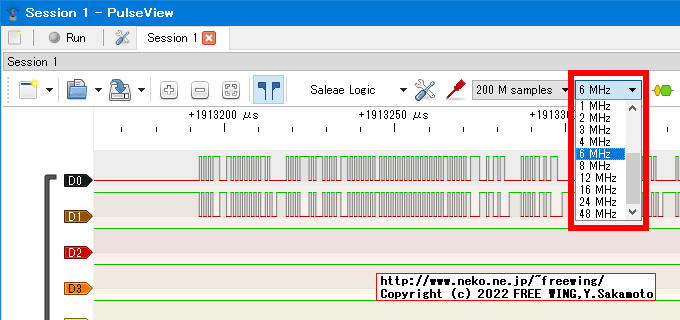

・サンプリング周波数 6MHzで USB Low Speedの 1.5MHzの波形を安定的に観測できます

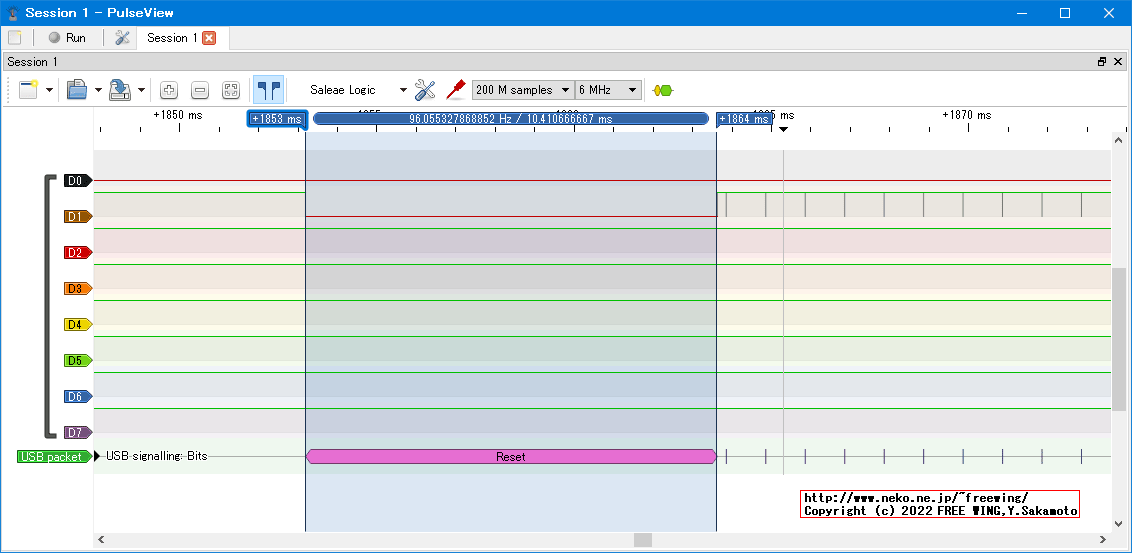

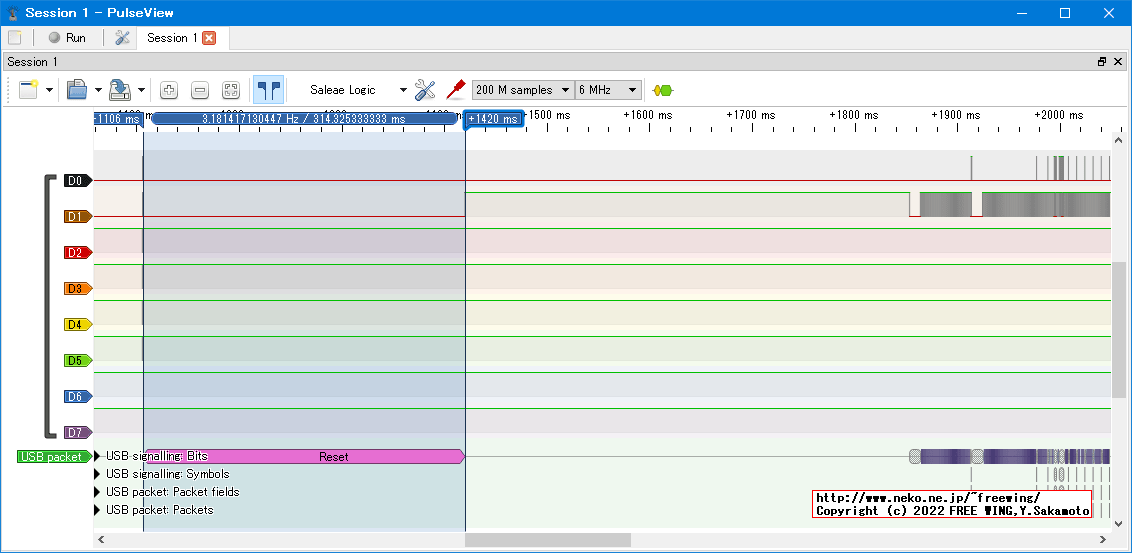

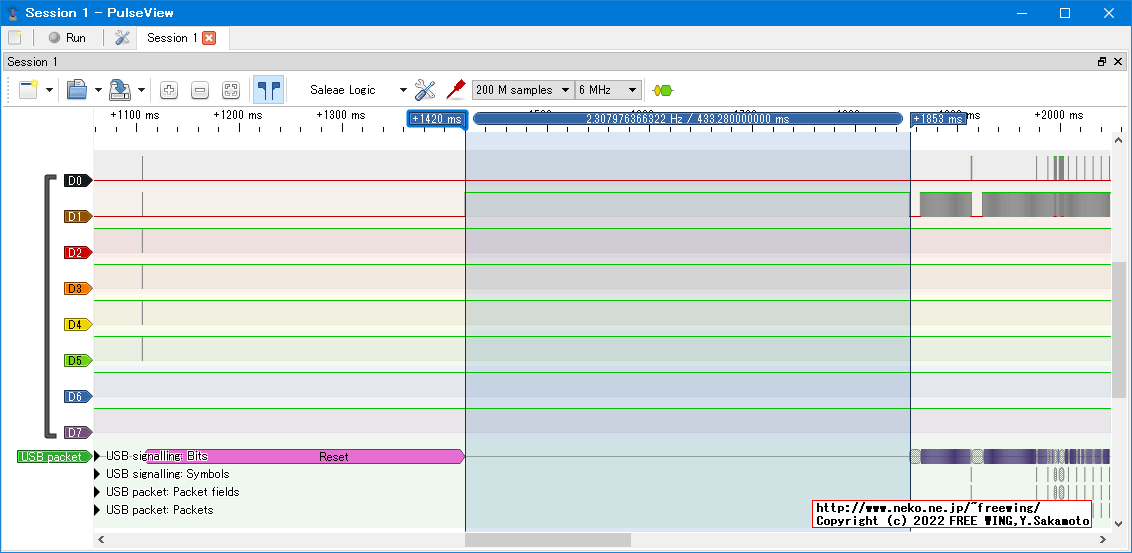

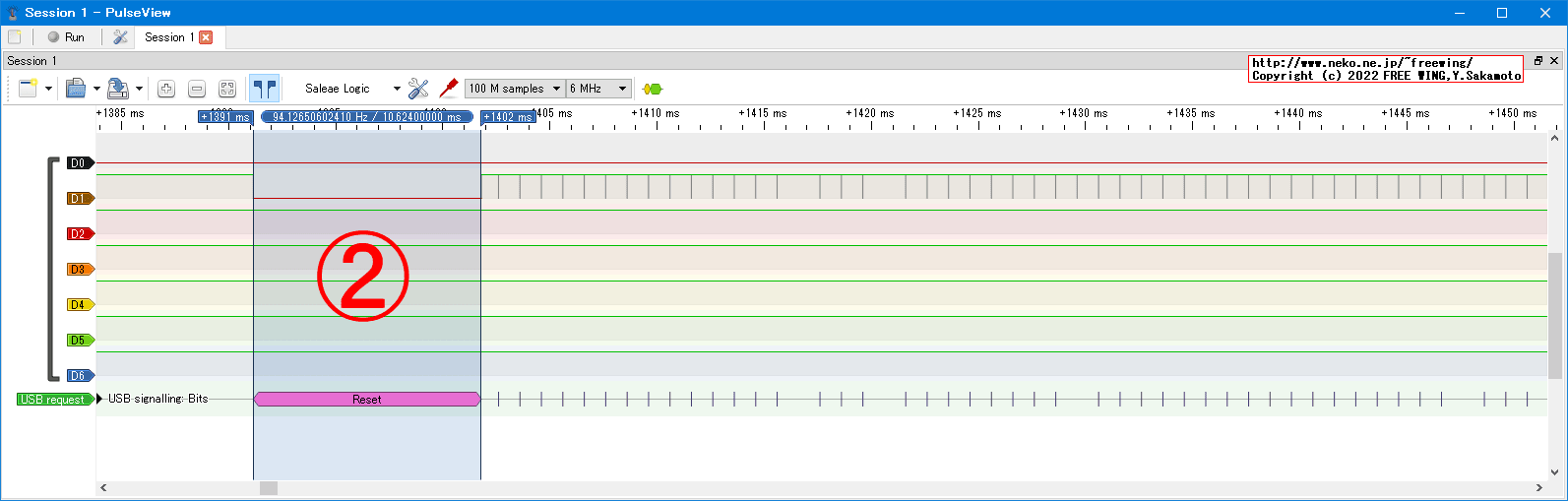

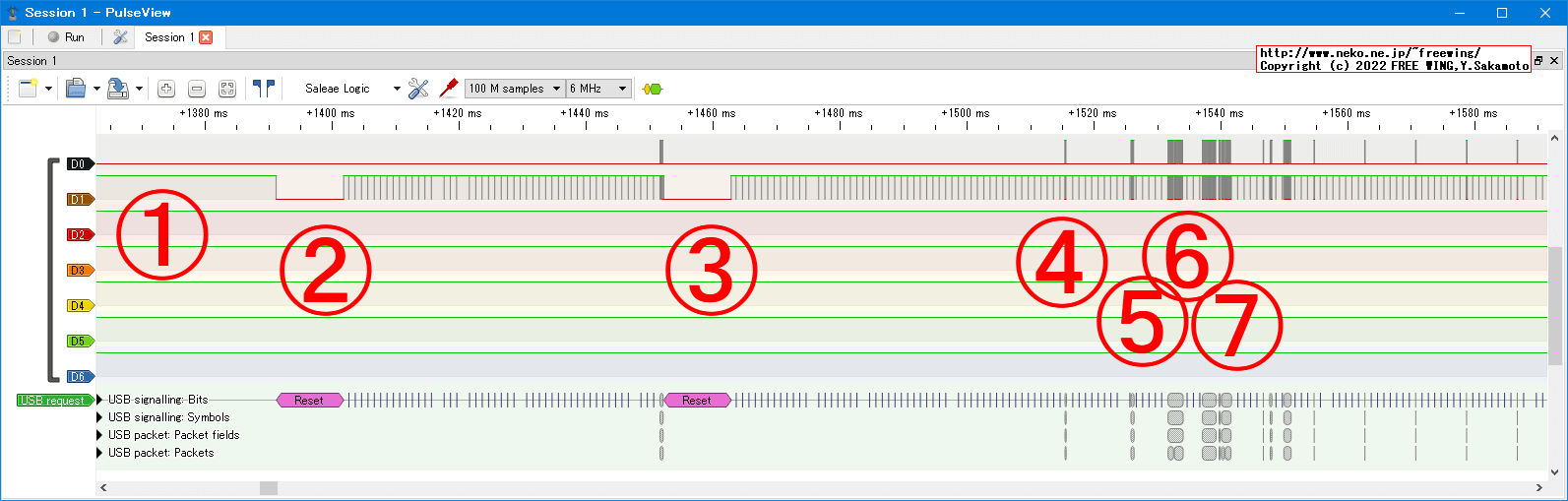

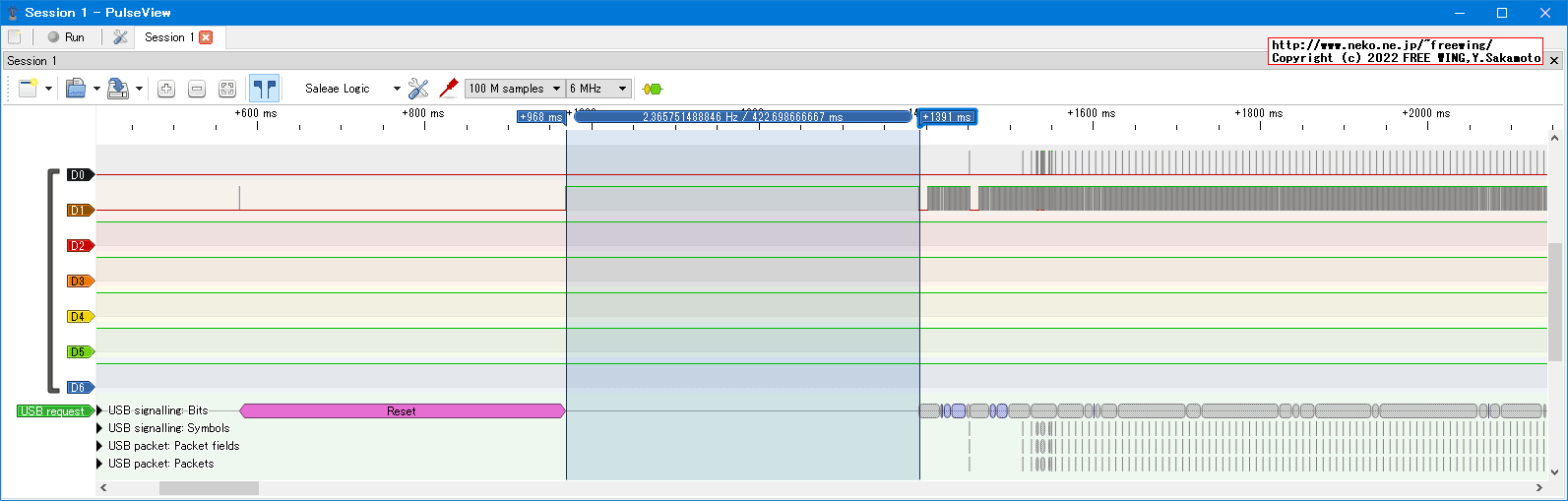

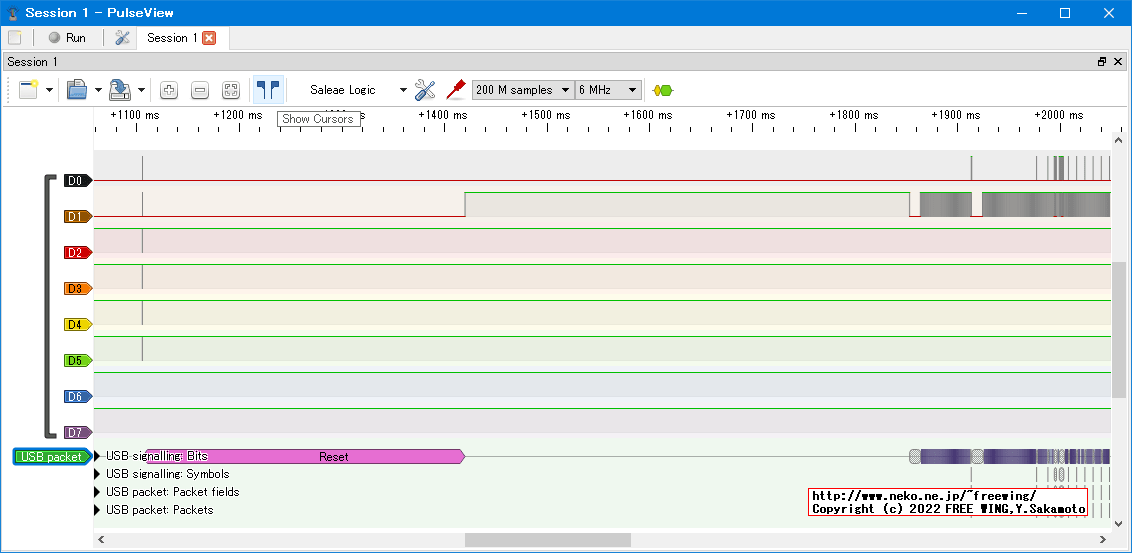

・USBコネクタに USBデバイスを差した時のタイミング、Low Speed、USB GAME Pad

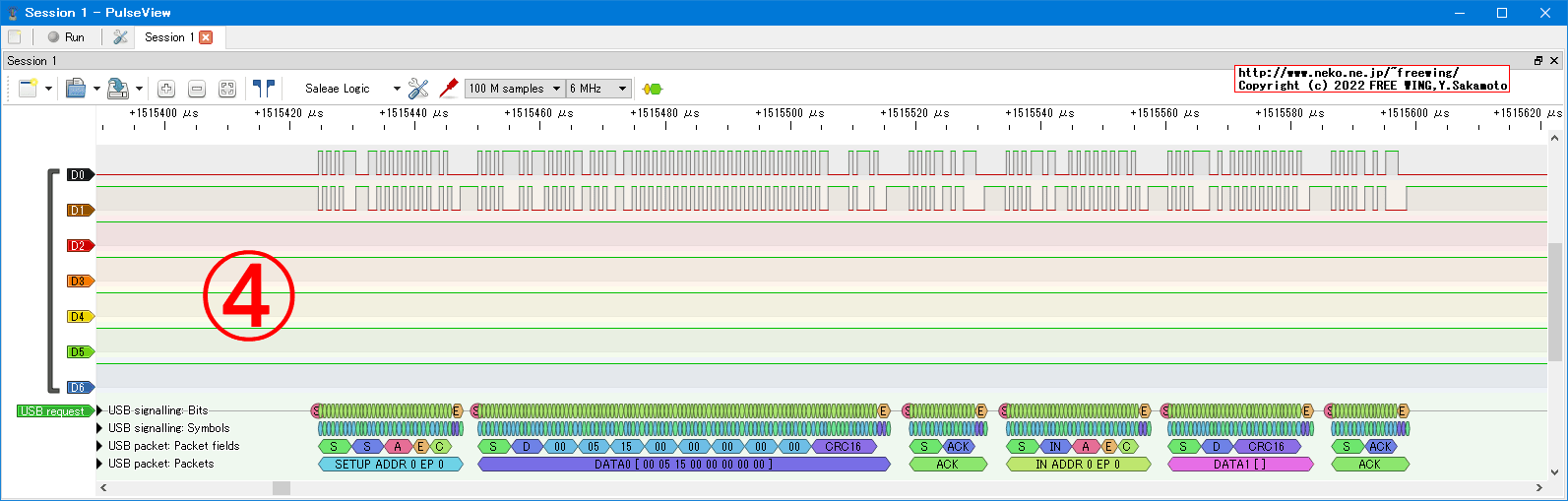

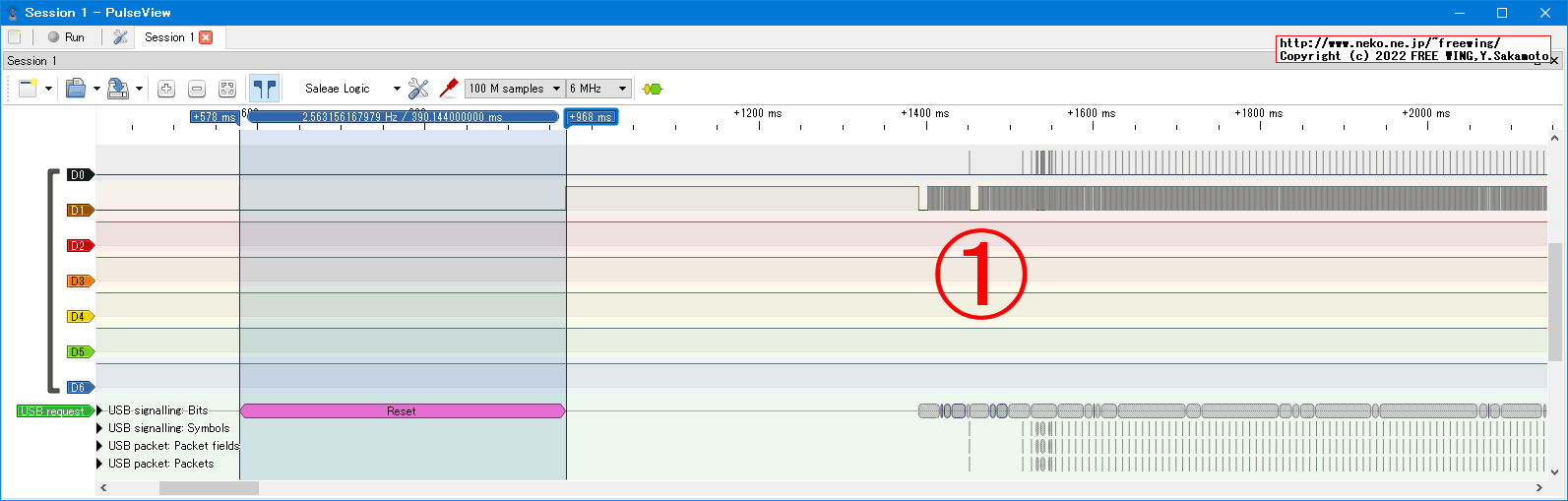

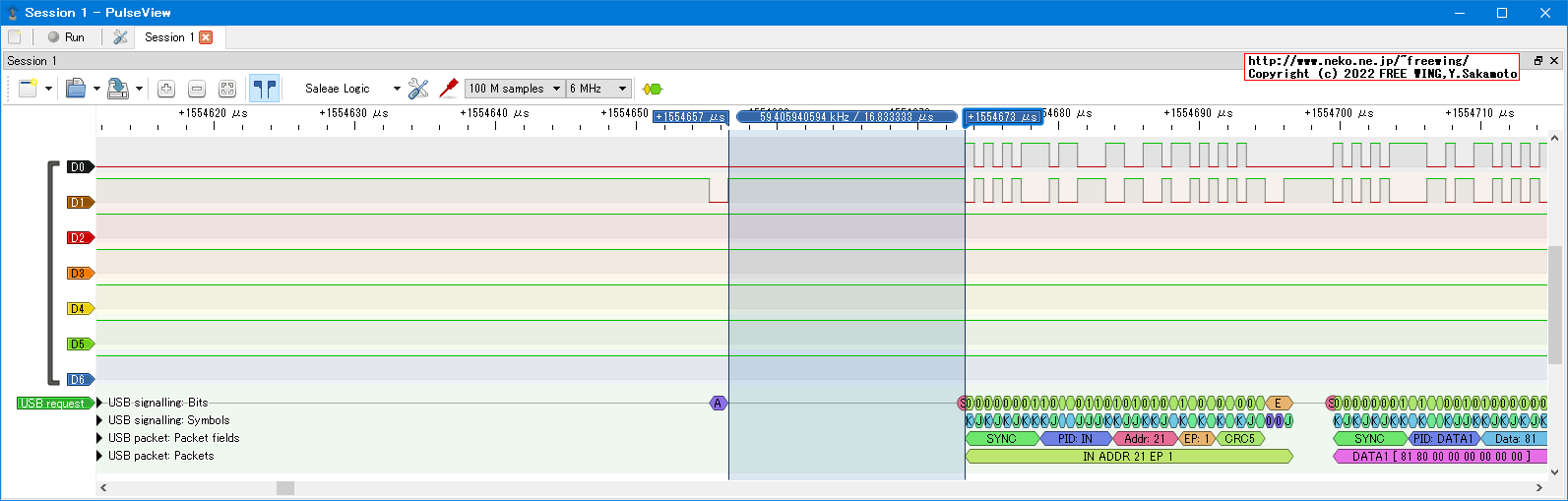

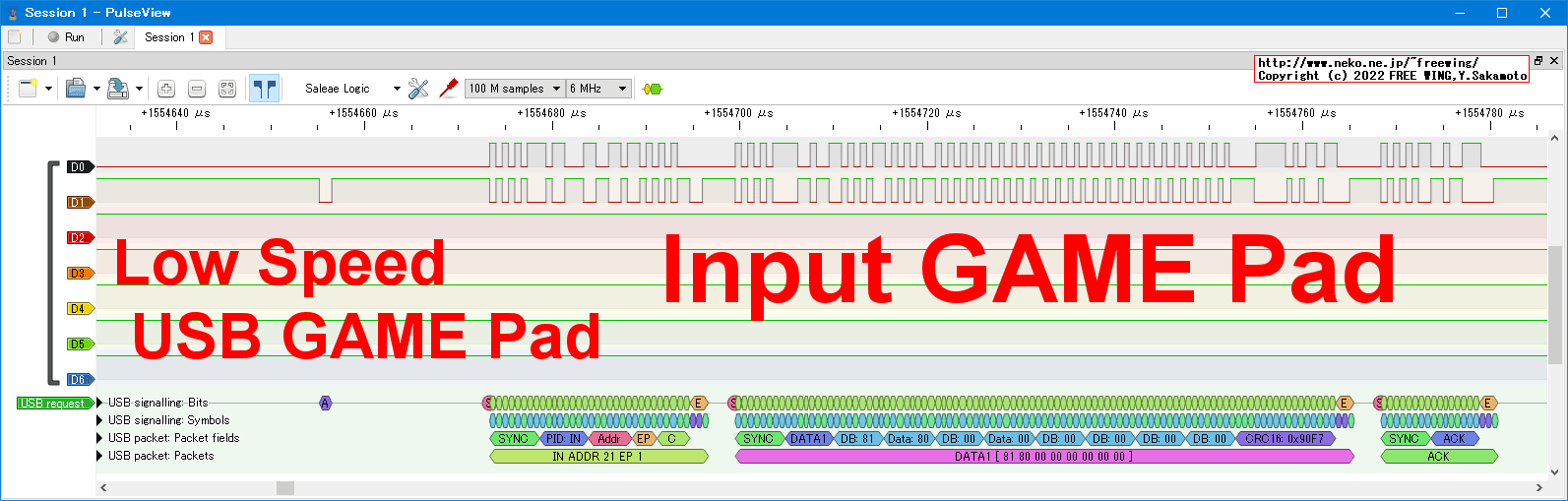

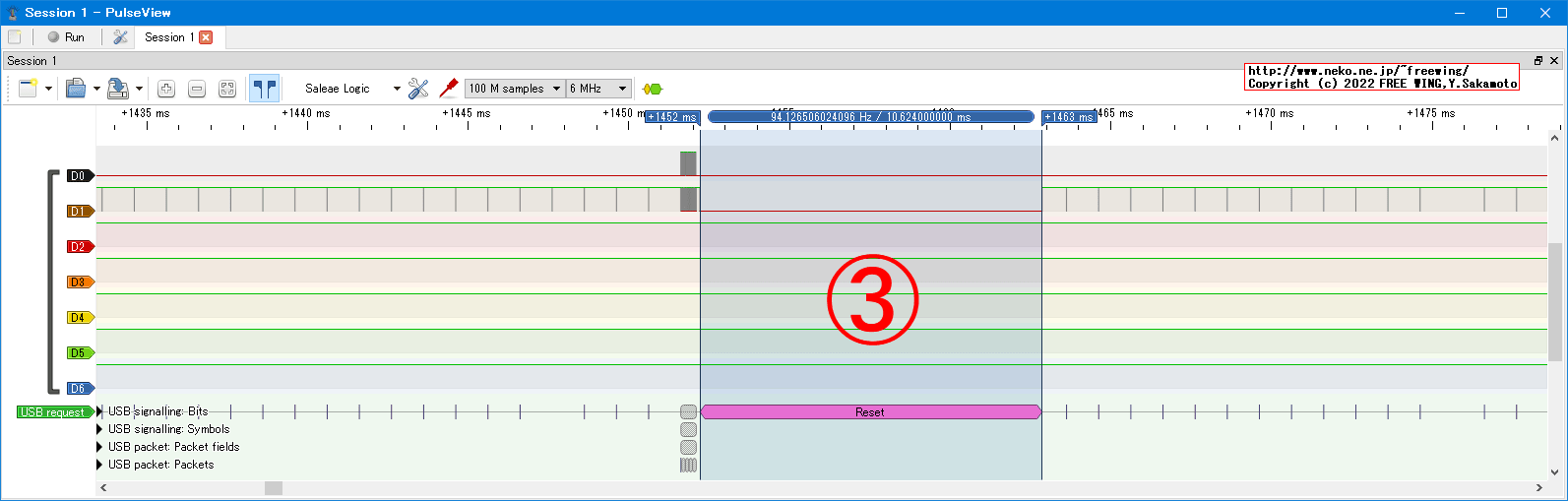

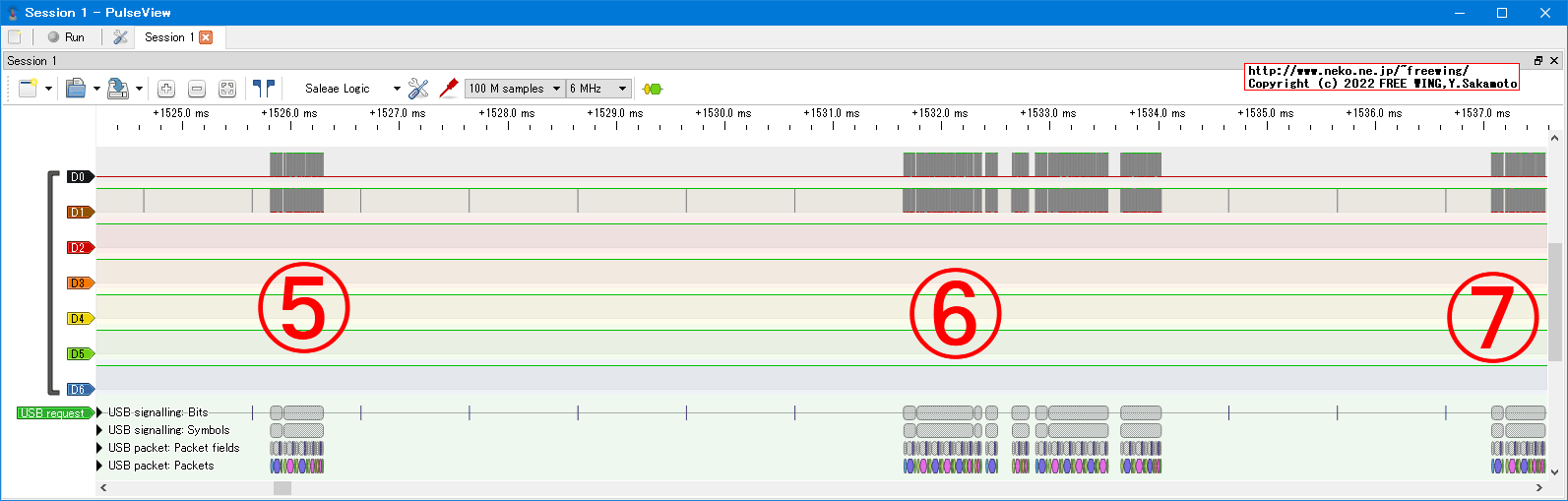

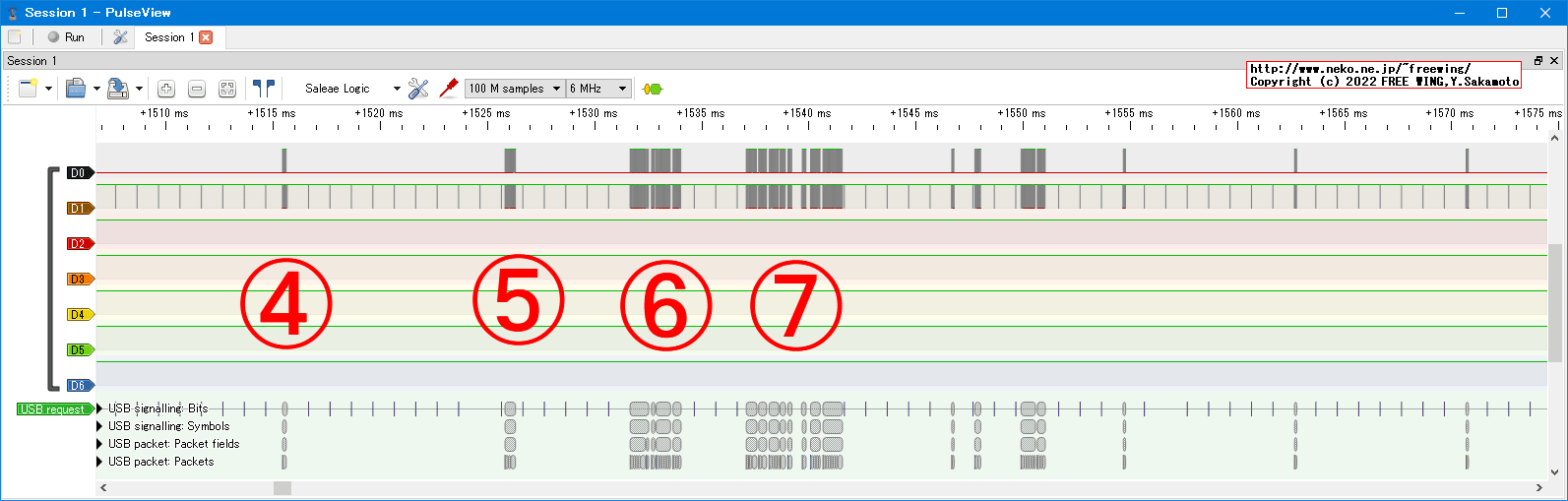

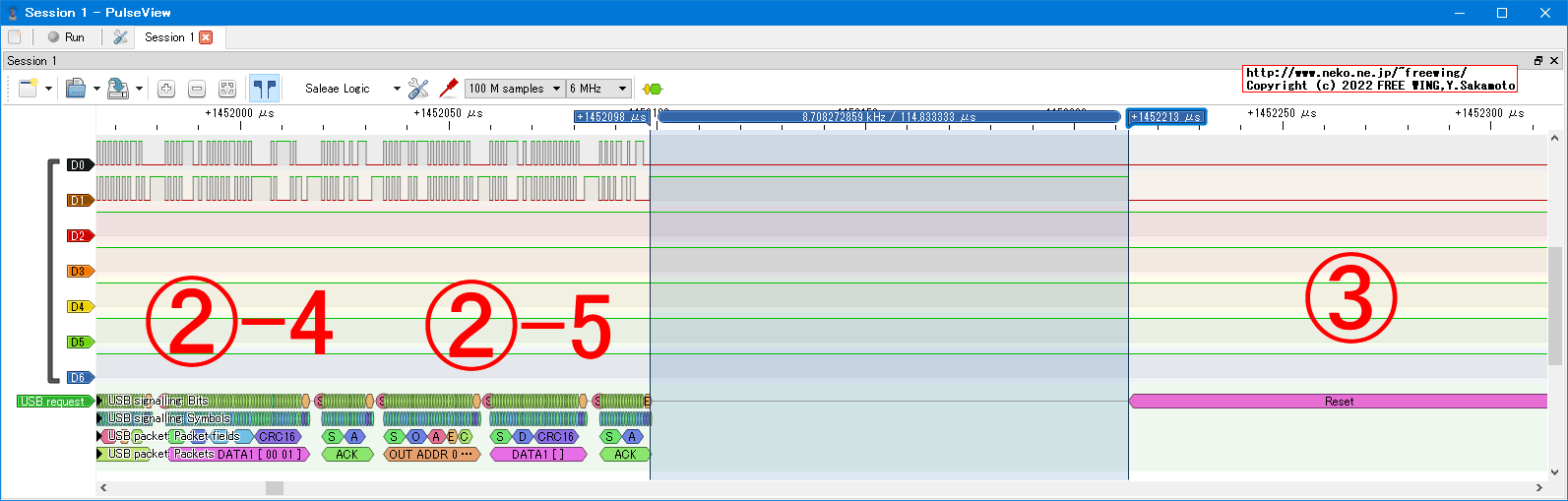

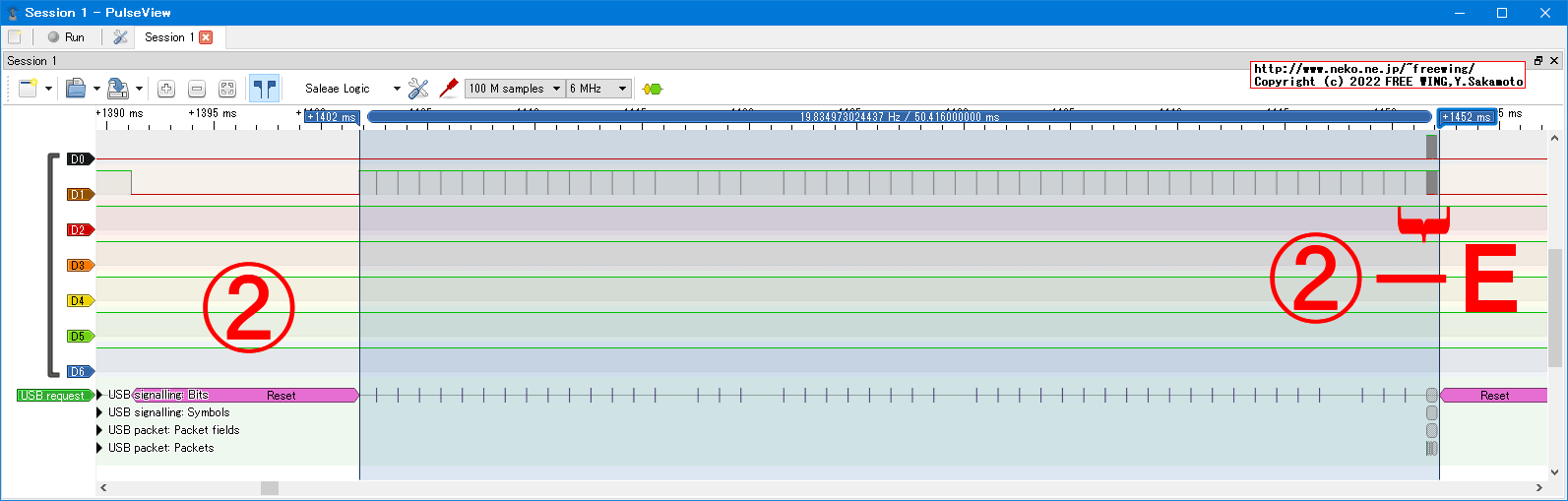

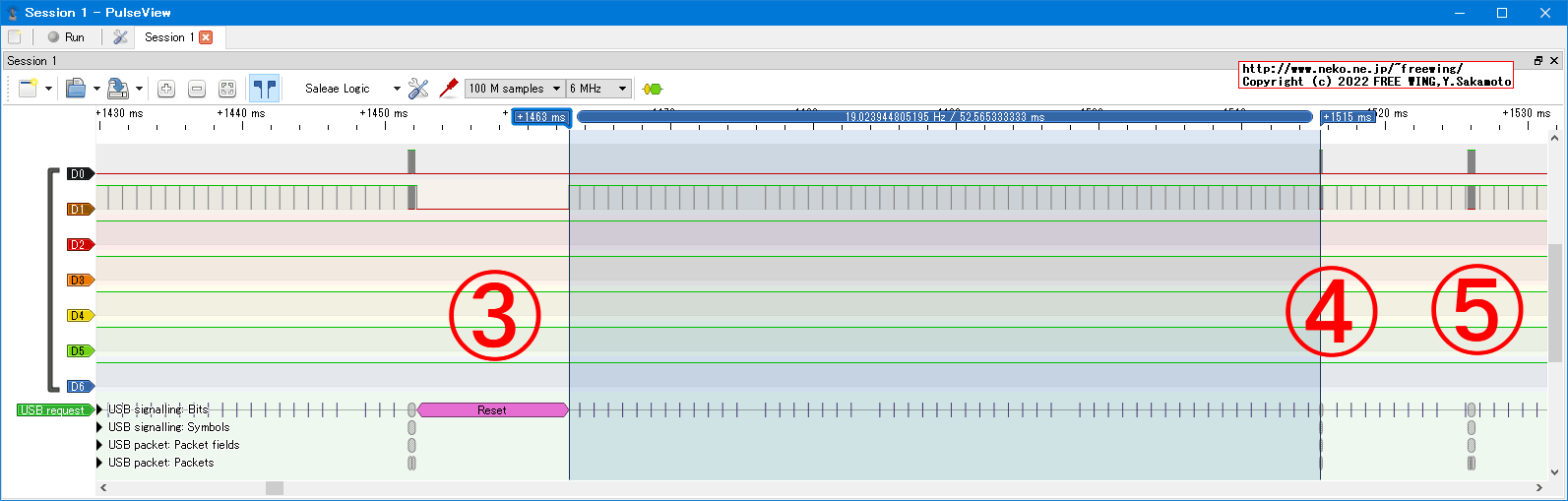

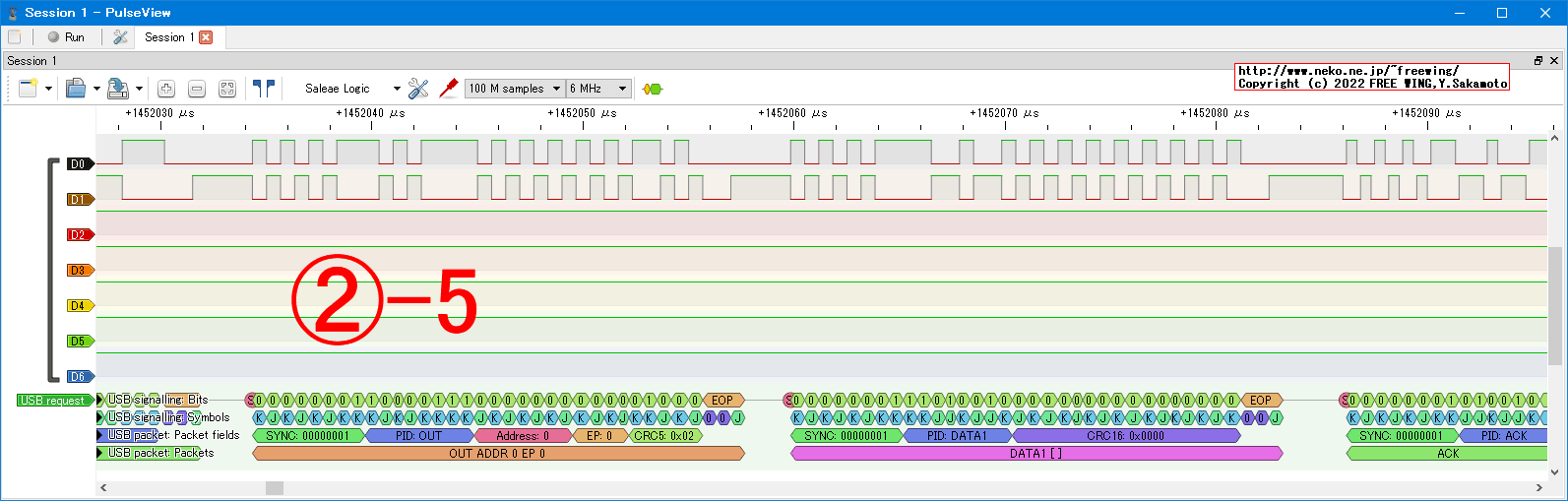

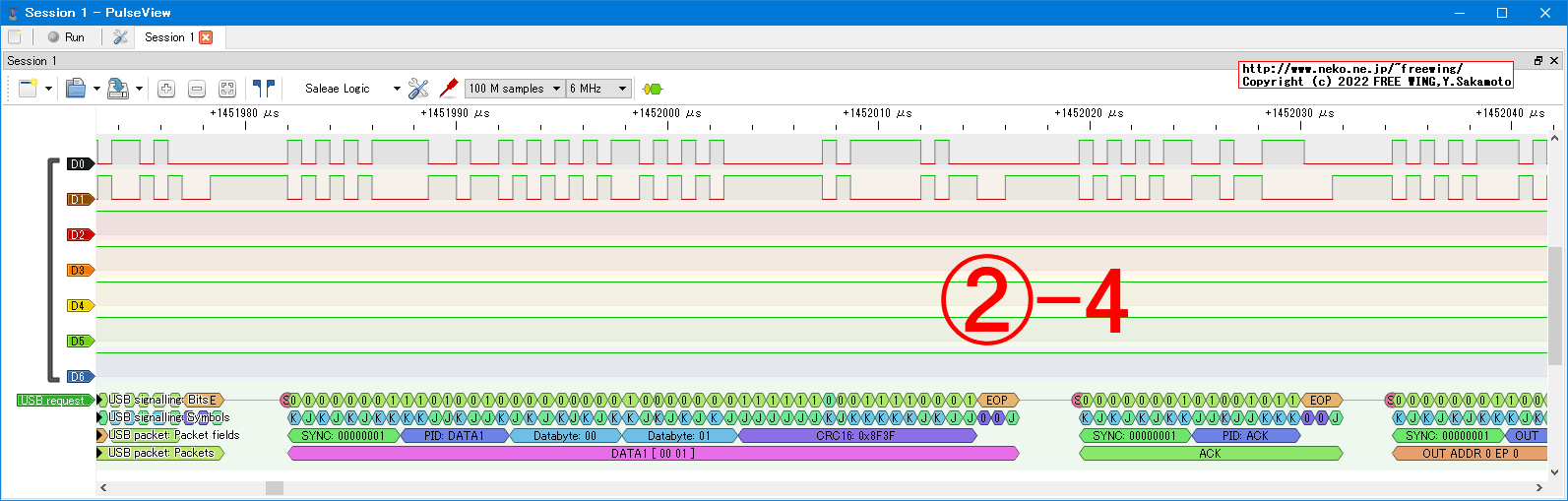

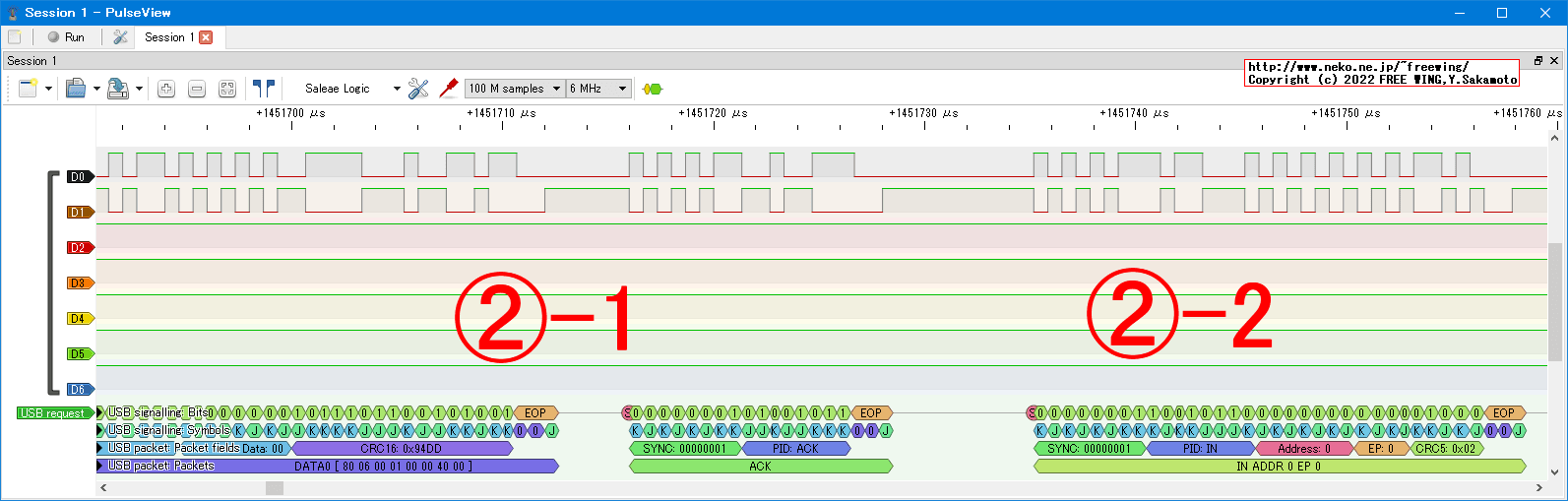

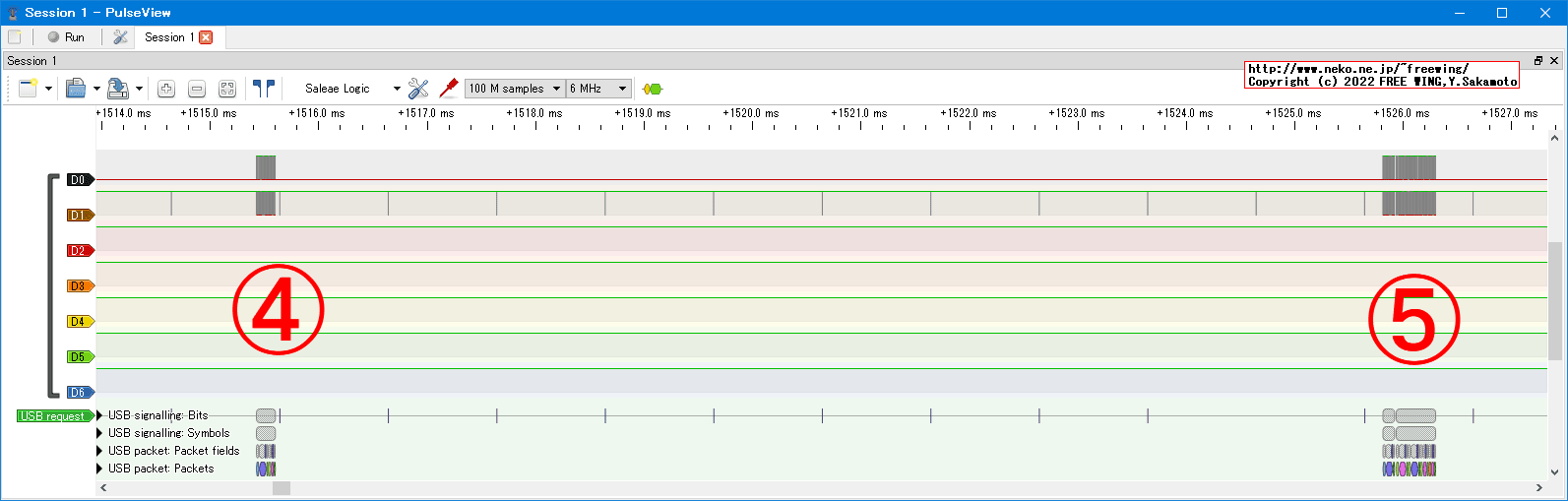

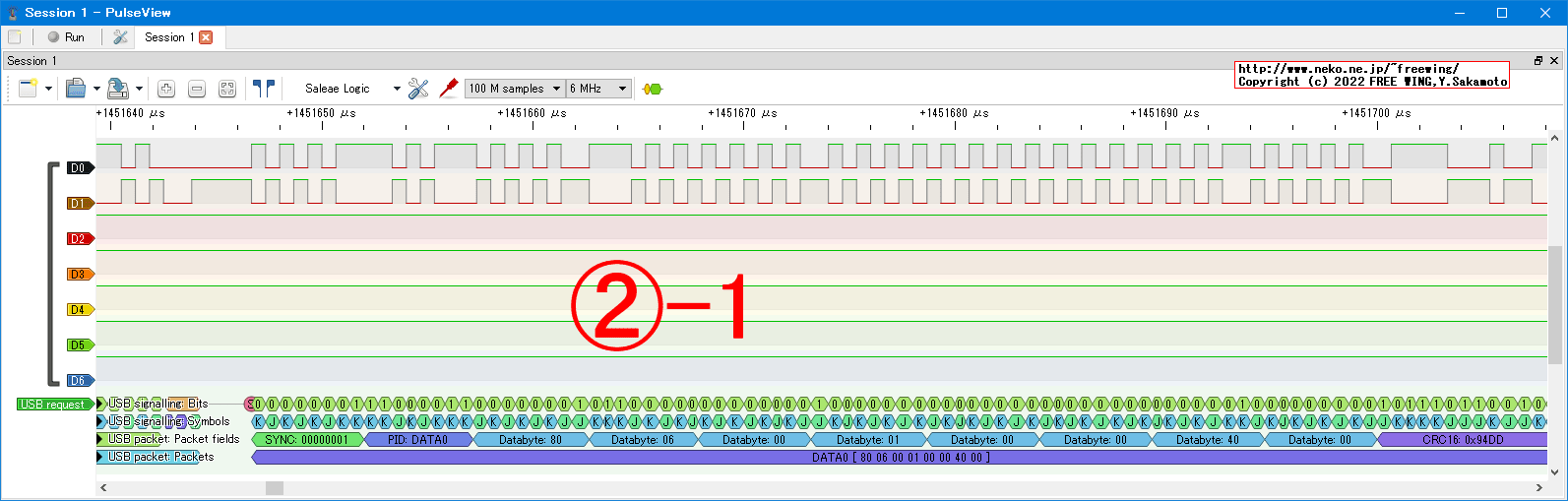

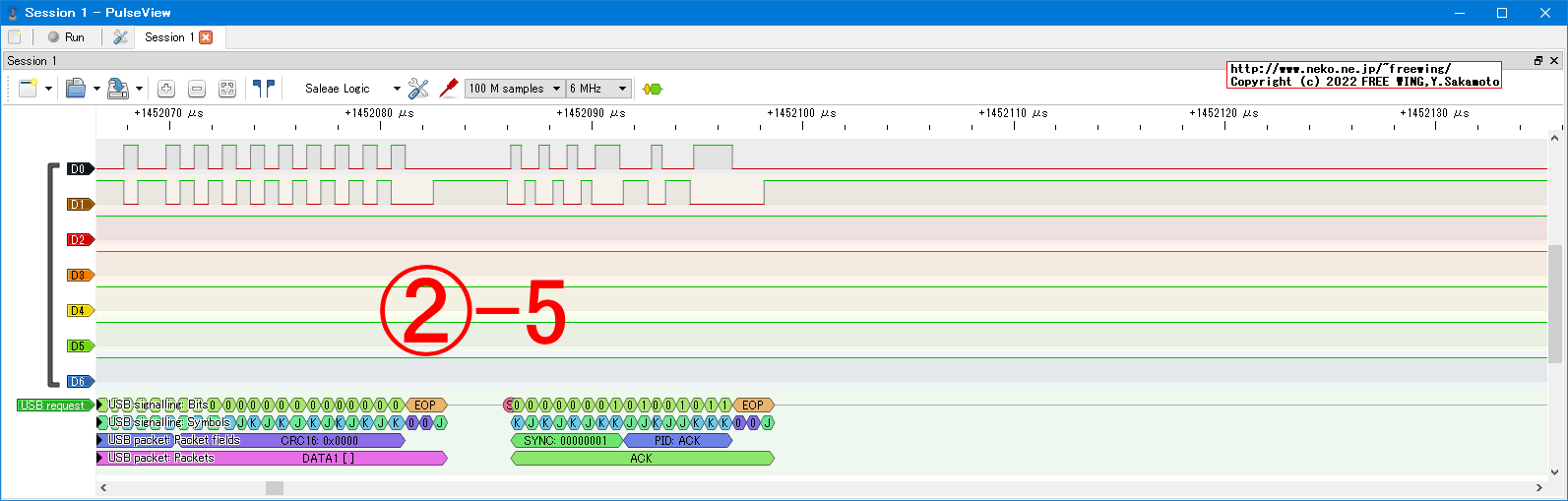

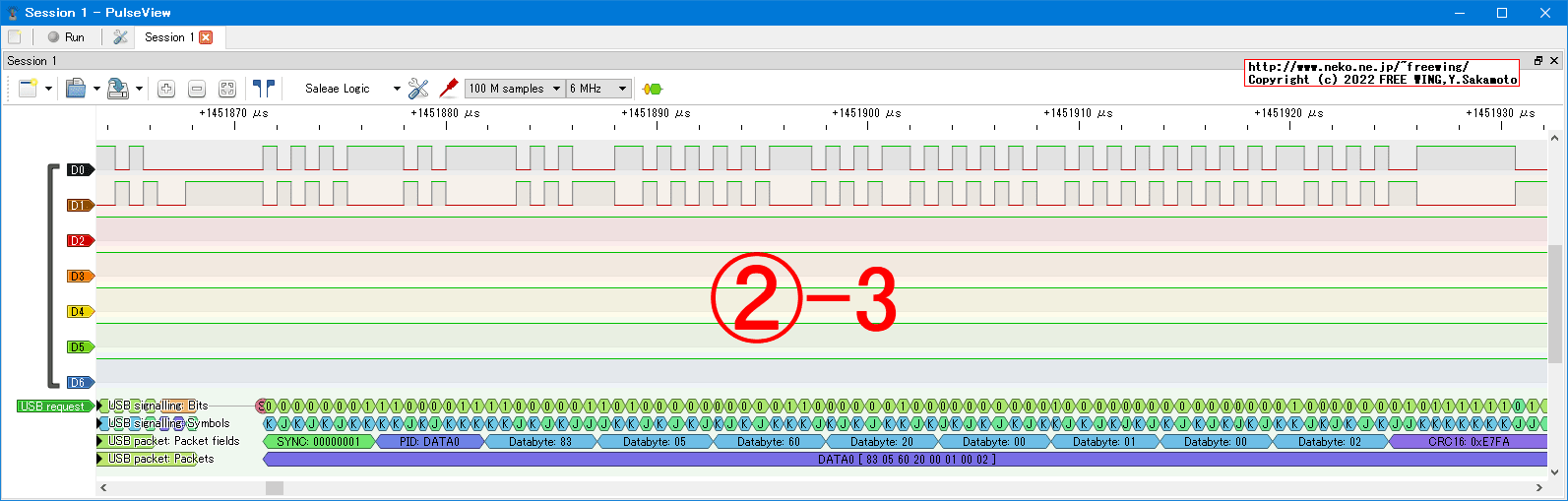

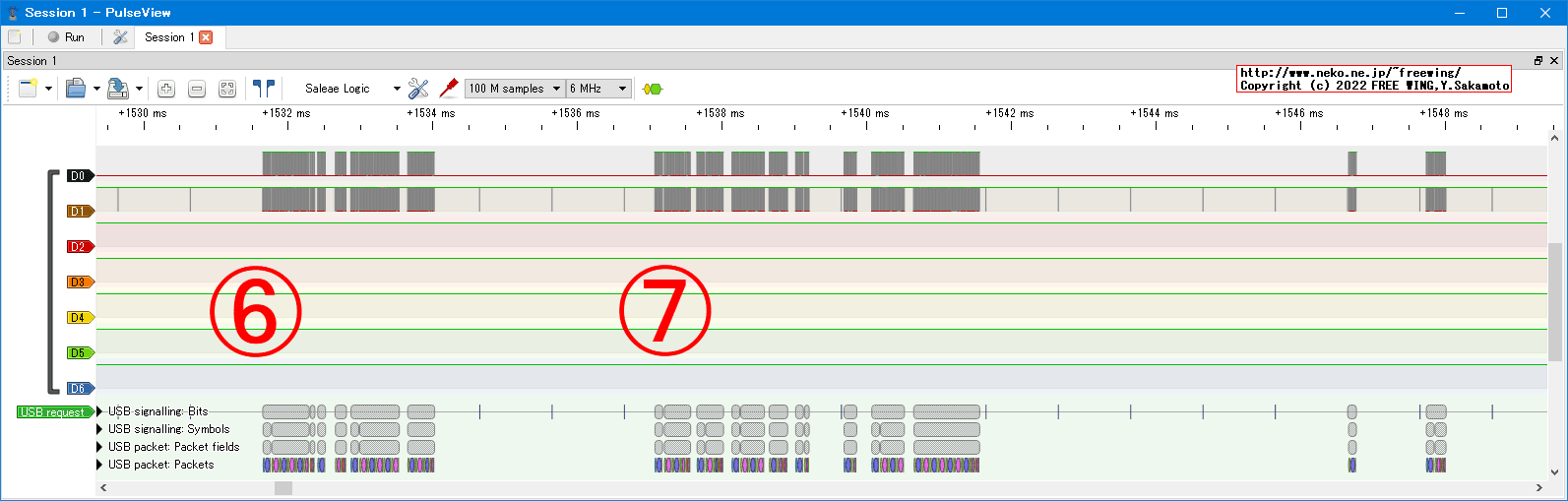

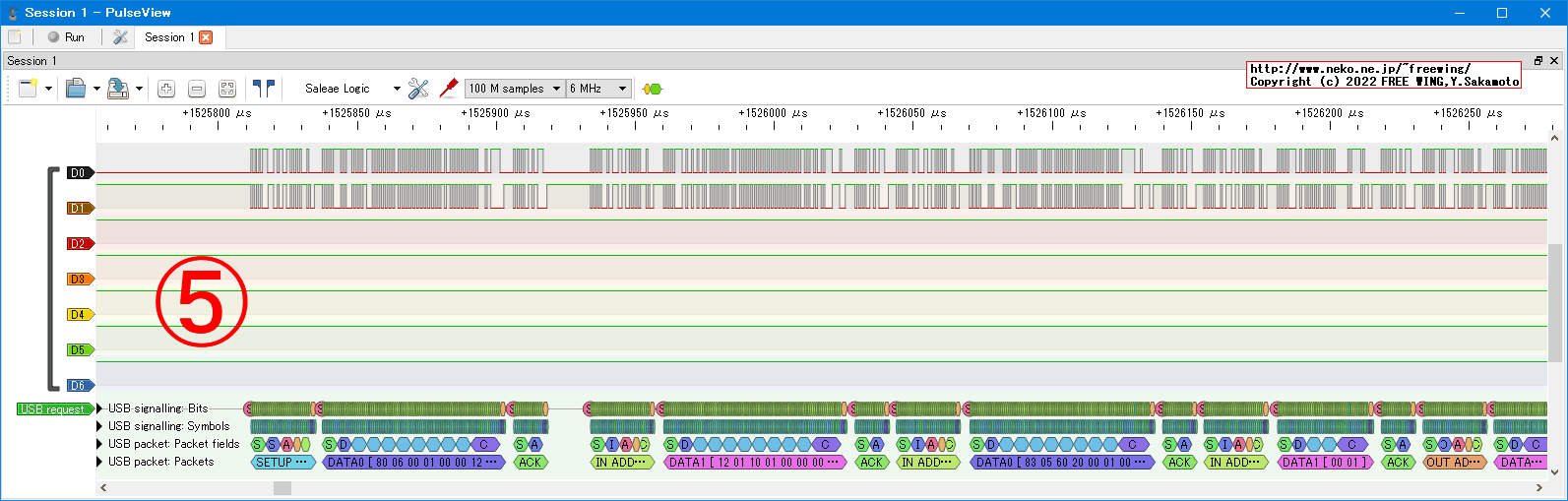

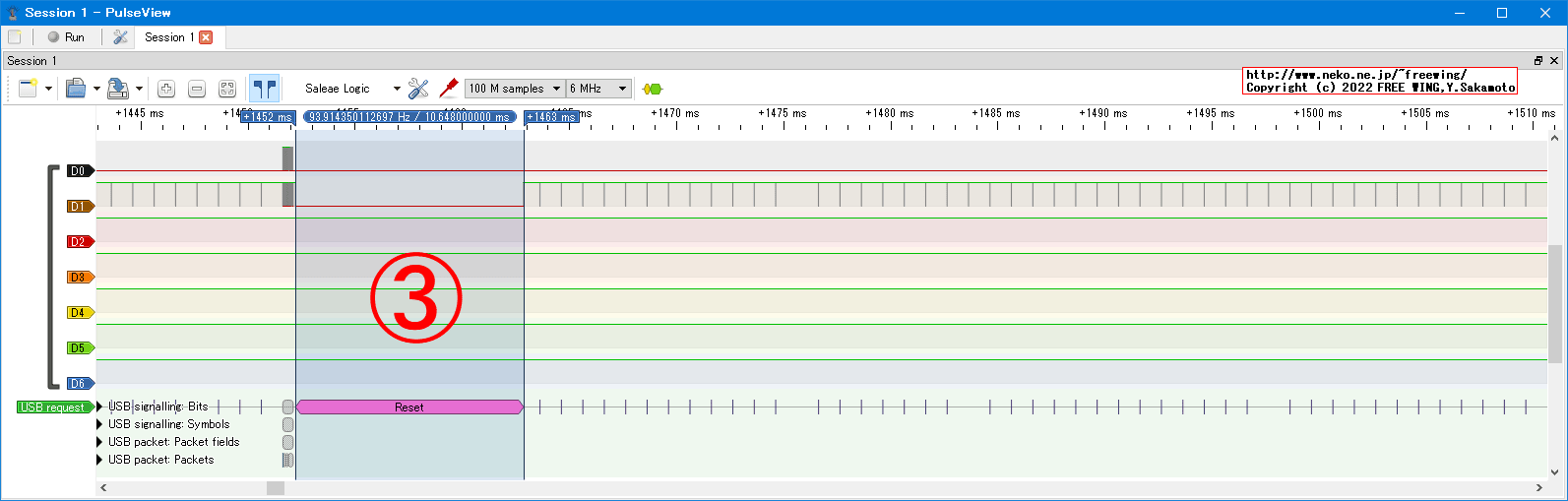

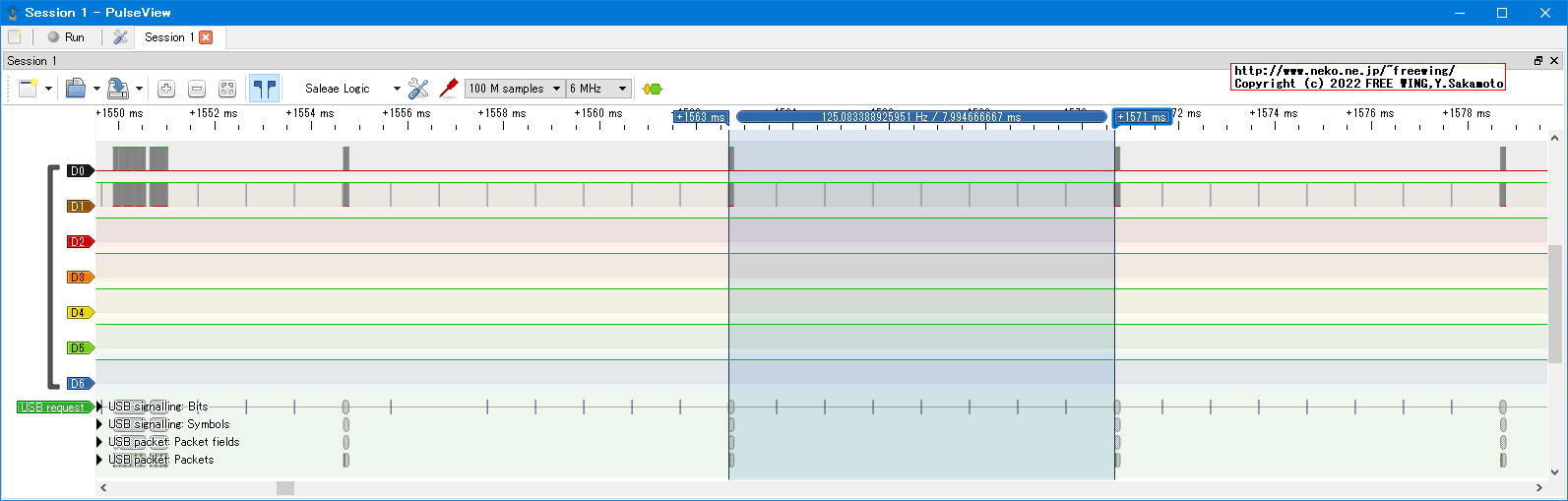

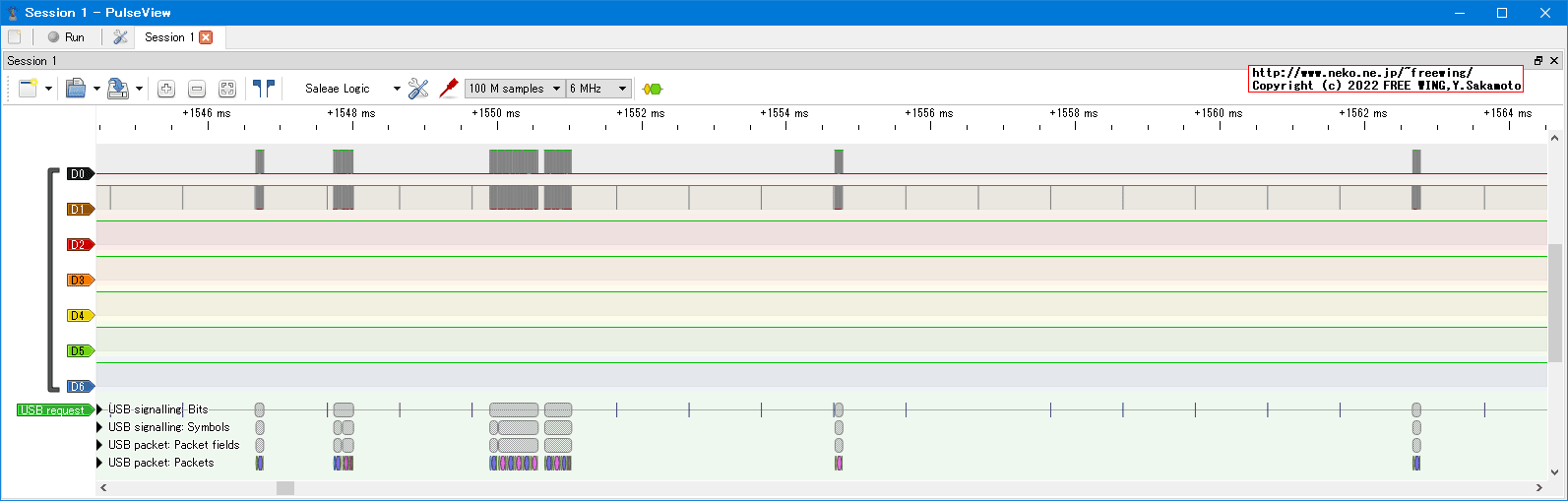

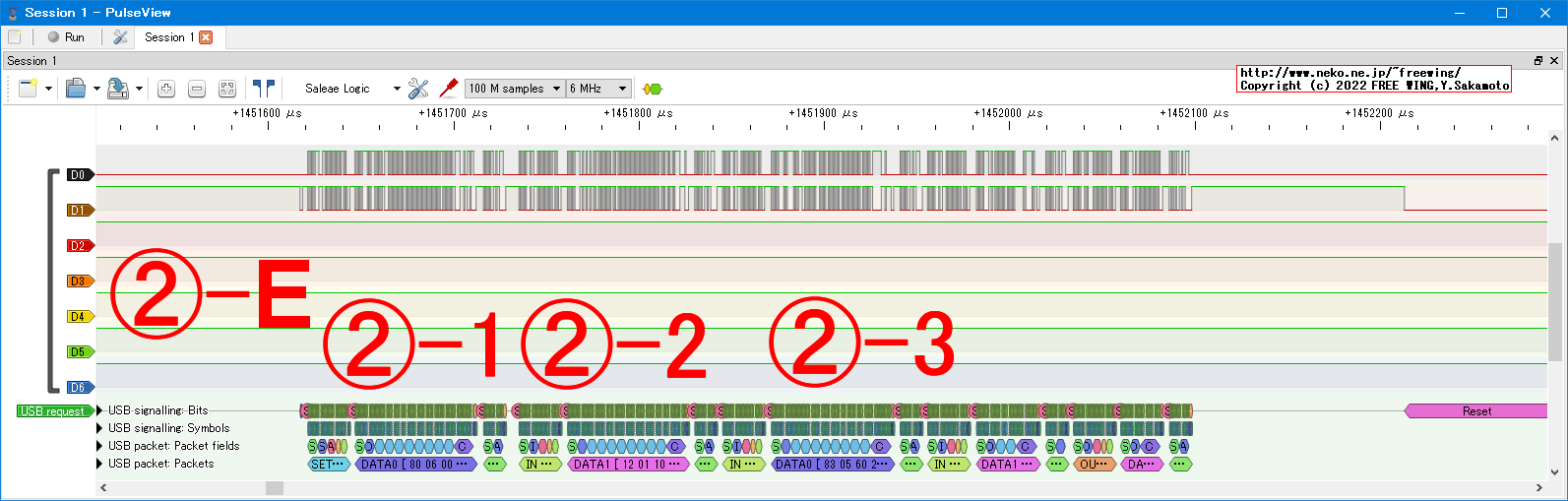

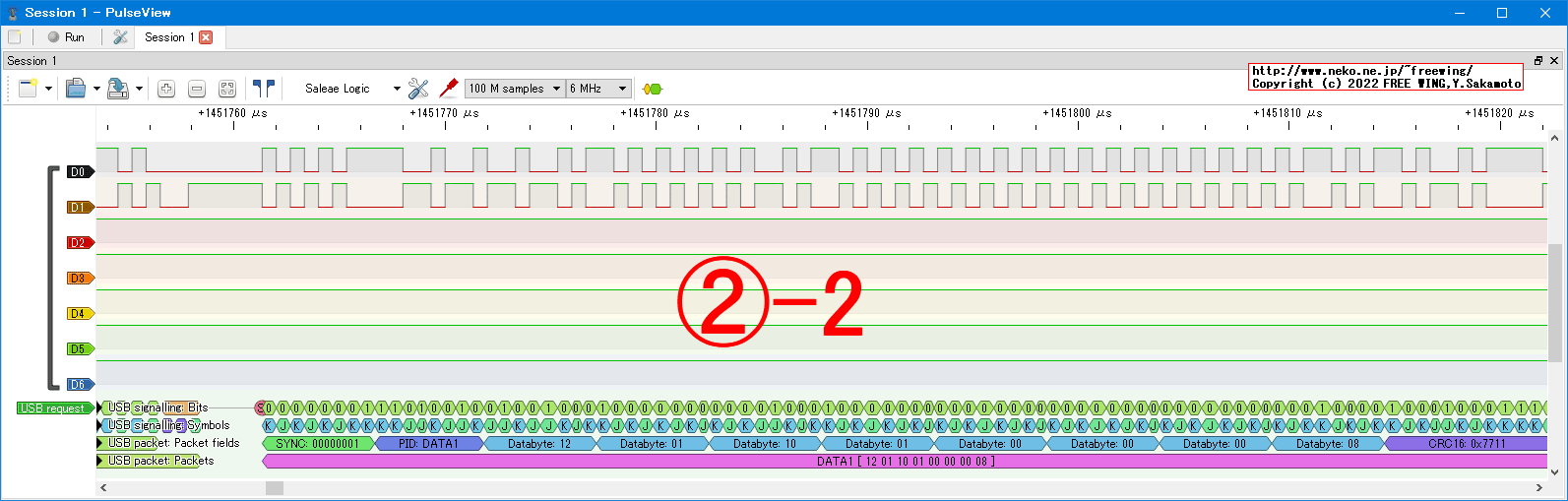

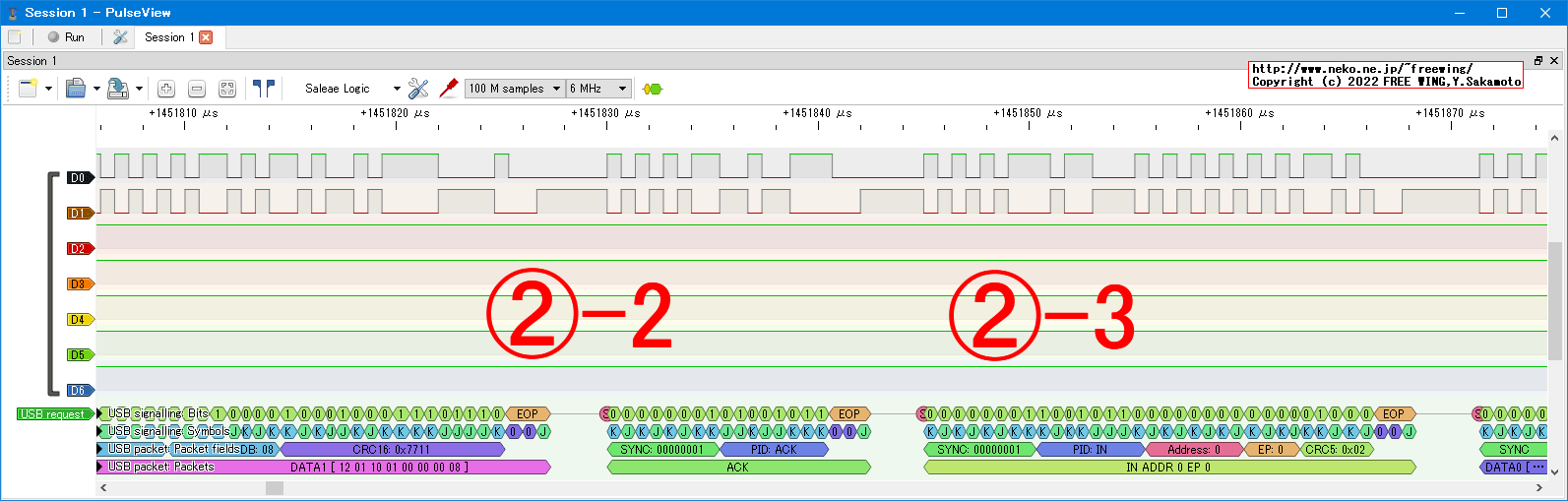

・USBの通信波形、Low Speed、USB GAME Pad
・USBの通信波形、Low Speed、USB GAME Pad
・USBの通信波形、Low Speed、USB GAME Pad
・USBの通信波形、Low Speed、USB GAME Pad
