[NEW] 2022/11/13

USB接続の MS2109 HDMIキャプチャでパススルー出力付きで HDCP 2.2対応の物を買ってみた USB接続の MS2109 HDMIキャプチャでパススルー出力付きで HDCP 2.2対応の物を買ってみた

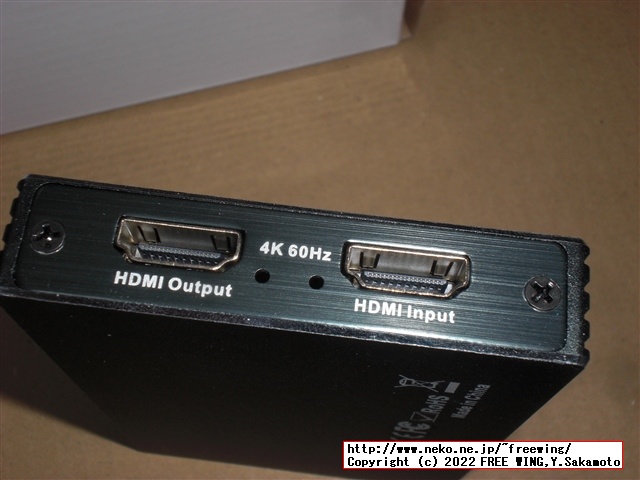

(パススルー付きなのでディスプレイに表示しながらキャプチャが可能で映像分岐のスプリッタを不要にできます)

Tags: [パソコン周辺機器], [通信販売], [SSD、HDD、DVD]




● USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた

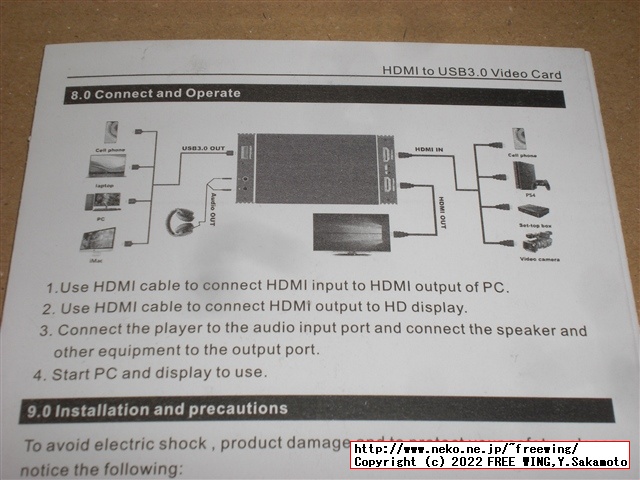

 パススルー付きなのでディスプレイに表示しながらキャプチャが可能で映像分岐のスプリッタを不要にできます。

★今回購入

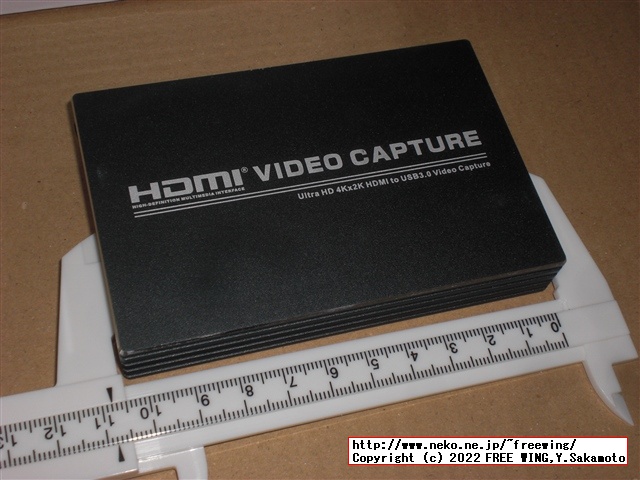

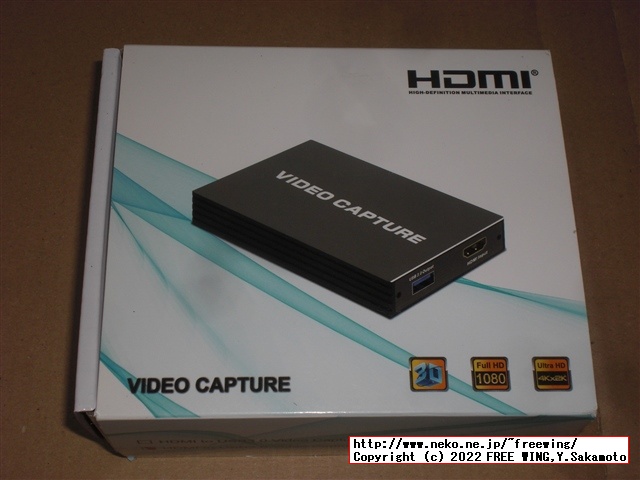

キャプチャーボード HDMIレコーディングボックスUSB3.0 ゲーム放送用マイクHDループ1080Pキャプチャカード 4K対応 Windows,Linux,Mac OS X,USB 3.0対応
ASIN: B08KQJ4FW1

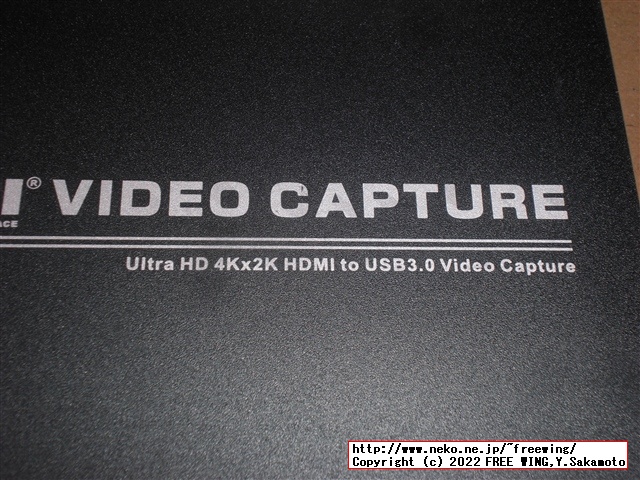

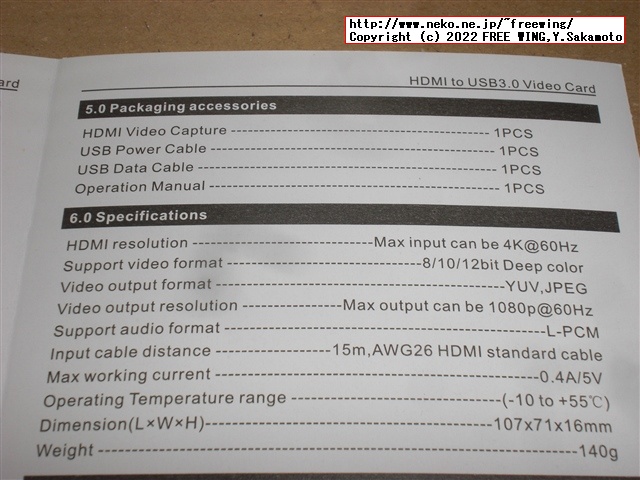

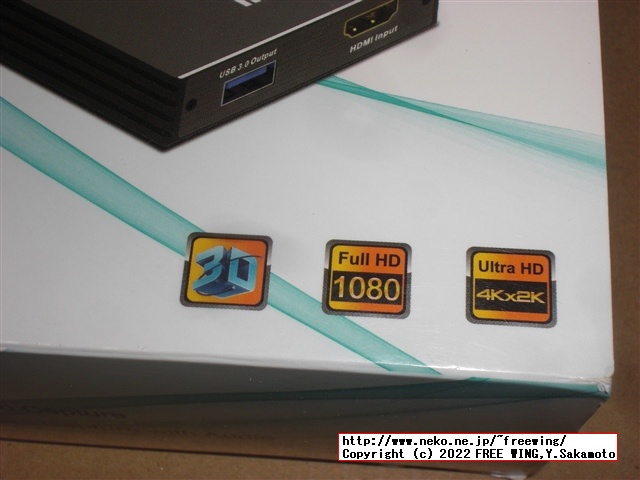

 中身は MS2109です。なので USB 3.0は嘘です。4Kも嘘です。
 ・入力は 3840×2160@30Hzまで対応

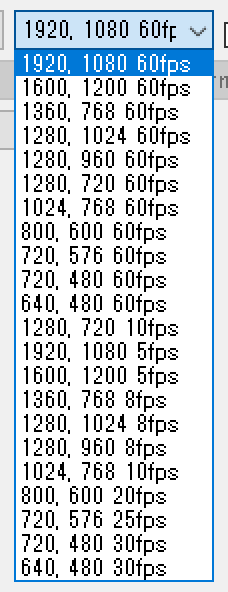

 ・キャプチャは 1920×1080@30Hzで出力
 ・USBは 2.0
 ・UVC規格(USB Video Class)

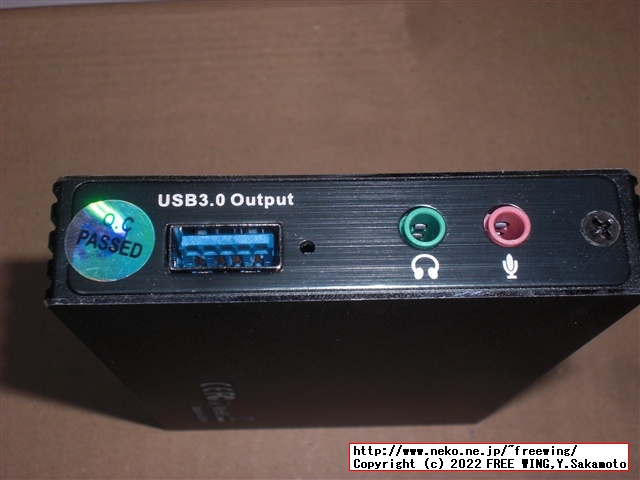

 MS2109なのでステレオ音声のバグがありますが、イヤホン端子の出力は左右が正常でした。
 海外通販の最安値でも 10ドルするので為替と Amazonの翌日配送を考えると超お買い得です。

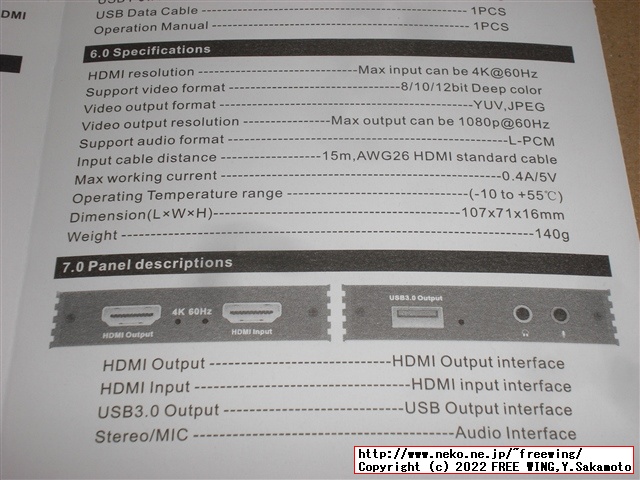

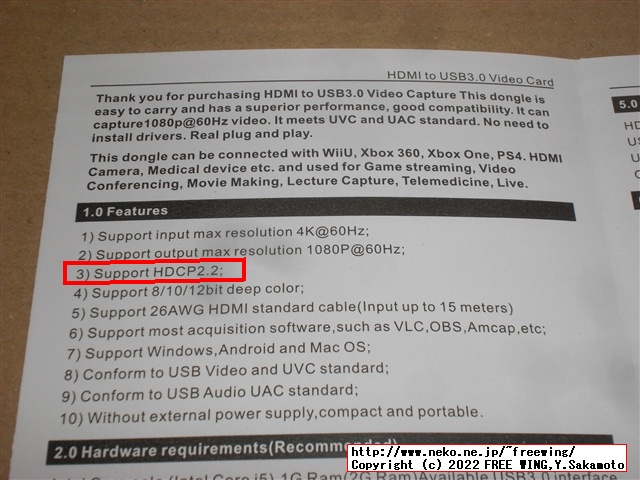

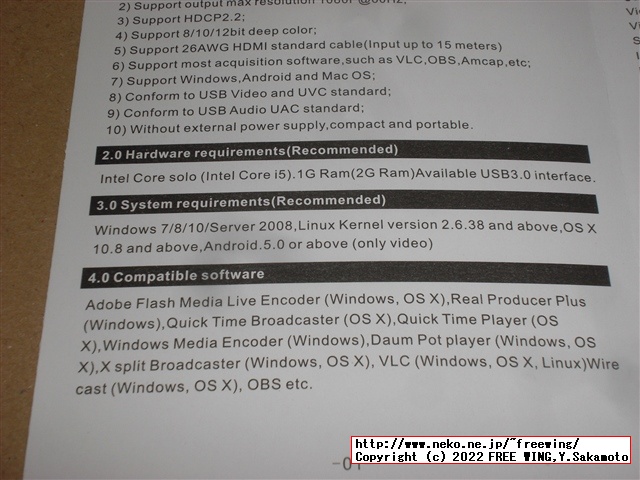

 トリセツには HDCP 2.2に対応していと書いて有るが、実際には 1.4っぽい。

 MS2109のステレオ音声のバグは下記で修正できます。

2020/11/04
MS2109で有名なバグ、ステレオの音声がモノラルになるのを修正するアプリ mono-to-stereo
MS2109で有名なバグ、ステレオの音声がモノラルになるのを修正するアプリ mono-to-stereo

  MS2109の音声バグを修正する mono-to-stereoをデフォルトで日本語 Windows対応に改造してみた

●使用 IC
MacroSilicon MS9332 HDMI 1 to 2 splitter HDMI 1.4b 4K@30Hz
MacroSilicon MS2109 HDMI USB 1.1 Capture HDMI 1.4b HDCP 1.4 Input 3840×2160@30Hz Capture 1920×1080@30Hz
MacroSilicon MS8005 8051 CPU
HK24C16 I2C EEPROM 2Kbyte

・USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた
USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた



・USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた
USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた



USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた


USB接続の MS2109 HDMIキャプチャでパススルー出力付きの物を買ってみた
