最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた (接続してすぐに使える USB接続式 HDMI信号キャプチャ（映像＋音声） MS2109使用)

● USBで HDMI映像信号をキャプチャする MS2109ドングルを Windows 10の「カメラ」アプリでキャプチャ

　下記の製品を購入して、Windows 10で普通に「カメラ」アプリでキャプチャできました。
　動画もキャプチャ可能（HDMI経由の音声も録音する）。

　1000円の価格で Amazonが発送で翌日に到着するので B08HN2XR3Cを選びました。
　1000円の価格で 4K 4096 x 2160 60Hzに対応しているので、十分と思います。
　※ 2020/07だから USB 2.0系では最新の基板設計？

　また、480円でワンコインと激安な B08K9875WJも買ってみました。こっちは海外発送なので到着は遅いです。が激安！

★今回購入

【第2世代チップ採用】 HDMI キャプチャーボード USB2.0 1080P HDMI ゲームキャプチャー、ビデオキャプチャカードゲーム実況生配信、画面共有、録画、医用撮像、ライブ会議に適用 Nintendo Switch、Xbox One、OBS Studio対応電源不要軽量小型簡単接続
ASIN: B08HN2XR3C

★今回購入

軽量小型電源不要キャプチャー持ち運びに便利
ASIN: B08K9875WJ

海外発送なので時間は掛かるが、480円と激安！

HDMI キャプチャーボードゲームキャプチャー USB2.0 ビデオキャプチャカード 1080P30Hz ゲーム実況生配信、画面共有、録画、ライブ会議に適用小型軽量
ASIN: B08HQ97XM6

Y&H HDMIキャプチャカード HD 1080P 録画配信用、HDMI キャプチャー、ビデオキャプチャ DSLR ビデオカメラミラーレス Xbox 360 One PS4 Wii U Switch 対応 HDVC2
ASIN: B088T5M7GX

　※ Genki ShadowCastの中身も MS2109です。
　USBID 298F:1996
　534D:2109

●対応デバイス

　Macro Silicon MS2109を使用した USB 2.0/ USB 3.0 HDMIキャプチャ
　サウンドハウス CLASSIC PRO CHD201 HDMIビデオキャプチャー
　GENKI ShadowCast
　※ 中身は全部 Macro Silicon MS2109

USB ビデオ デバイス

USB\VID_534D&PID_2109&MI_00\6&19E539F2&0&0000

USB\VID_534D&PID_2109&REV_2100&MI_00
USB\VID_534D&PID_2109&MI_00

USB\Class_0e&SubClass_03&Prot_00
USB\Class_0e&SubClass_03
USB\Class_0e

MacroSilicon HDMI Capture Device VID=0x534D PID=0x2109
MacroSilicon MS2109

MacroSilicon MS2106S

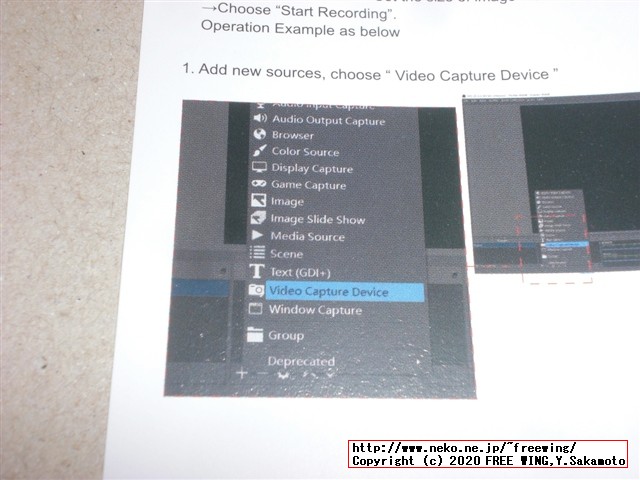

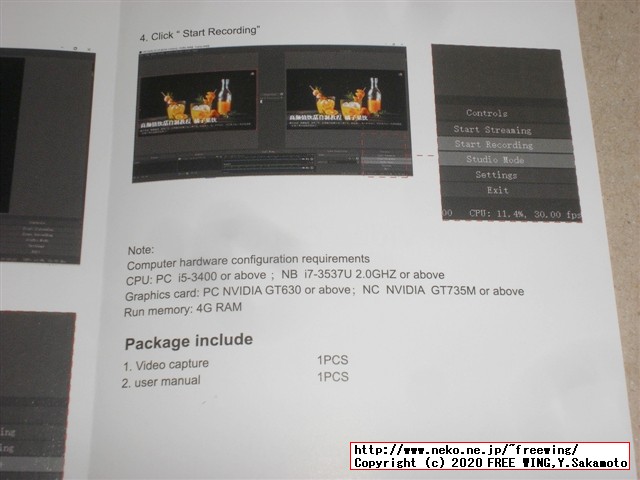

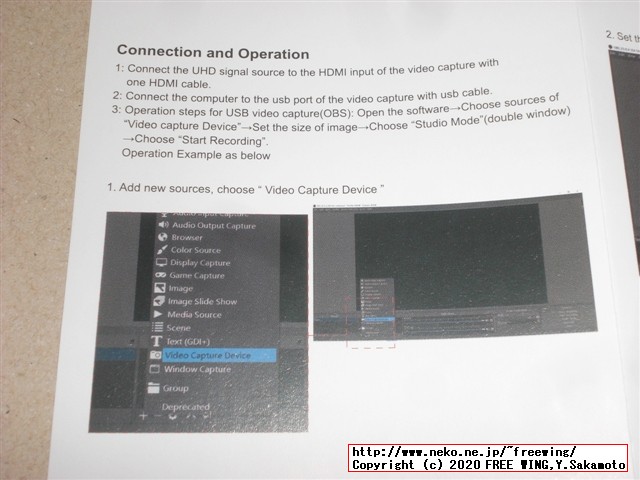

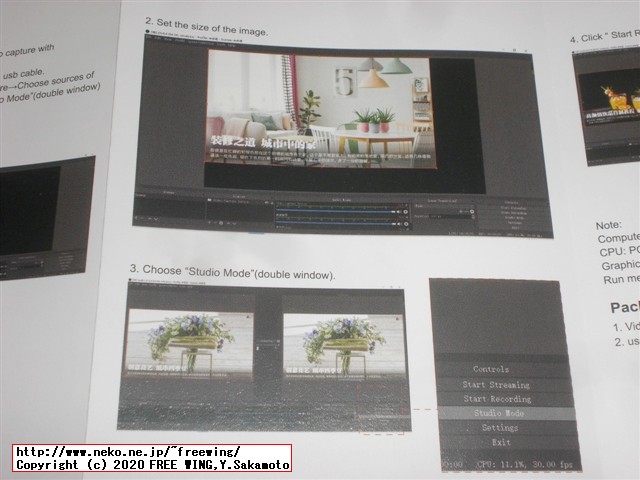

● MS2109での動画キャプチャは OBS Studioが無料で使え、その界隈では有名らしい

OBS Studio

Add an option to convert high sample rate mono audio to interleaved stereo audio
　MS2109の音声モノラルのバグを OBS側で正常なステレオに戻すオプションを追加してくれ、と言う提案。
　VOTE（賛同）が多いと前向きに検討してくれるかも？

● MS2109で有名なバグ（仕様）、ステレオの音声がモノラルになるのを修正する方法

　実際には 48kHzのステレオの音声のオーディオ入力が、MS2109でキャプチャする際に左右の音声をガッチャンコした 96kHzのモノラルになってしまう。

　なので、臨場感のあるゲームを動画キャプチャする場合、音声がモノラルになるので実質的に使い物にならない。

・2020/11/04

MS2109で有名なバグ、ステレオの音声がモノラルになるのを修正するアプリ mono-to-stereo
MS2109の音声バグを修正する mono-to-stereoをデフォルトで日本語 Windows対応に改造してみた

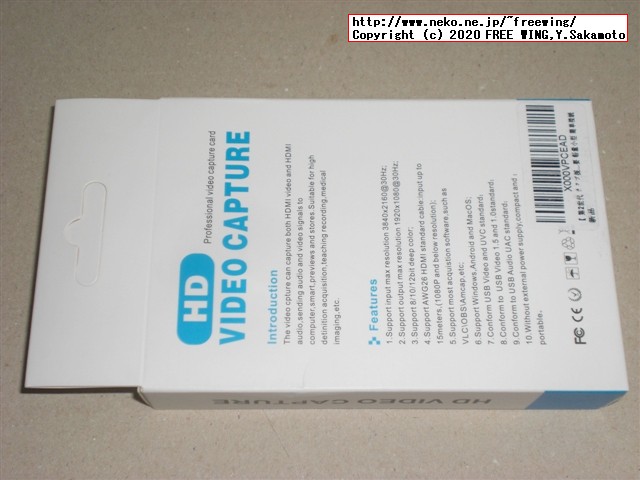

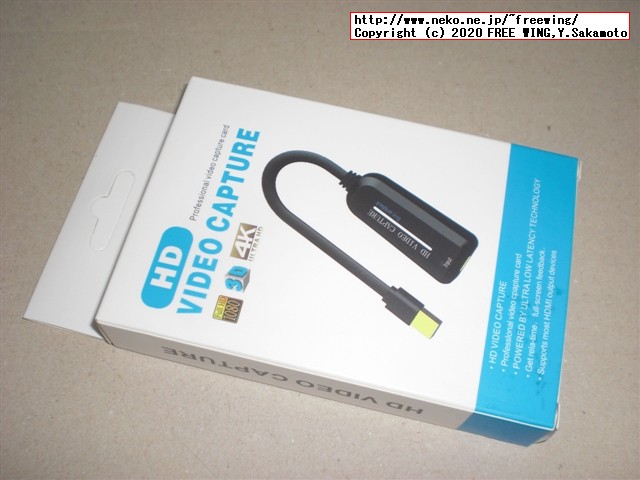

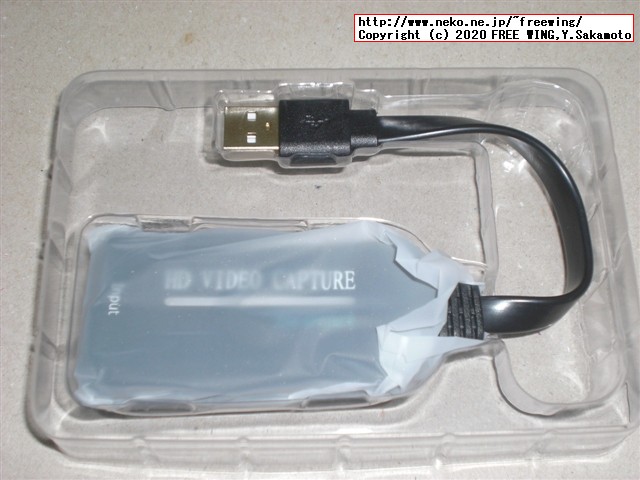

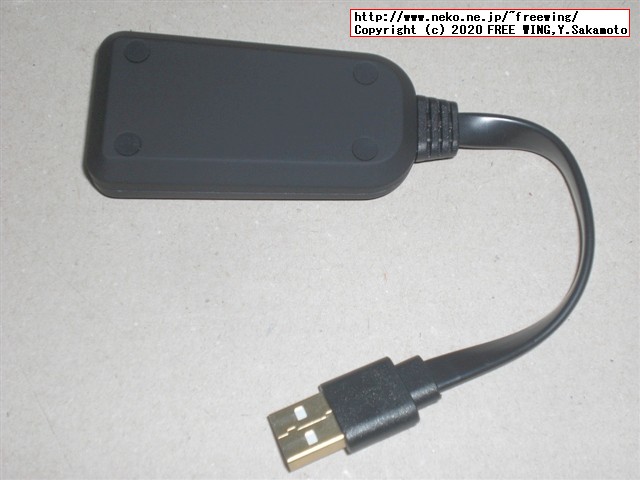

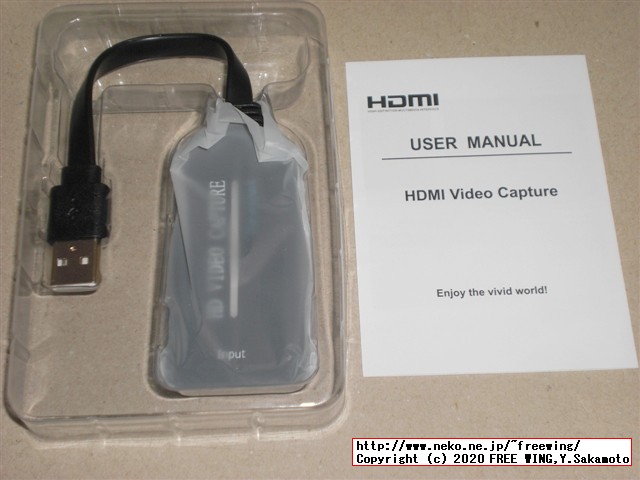

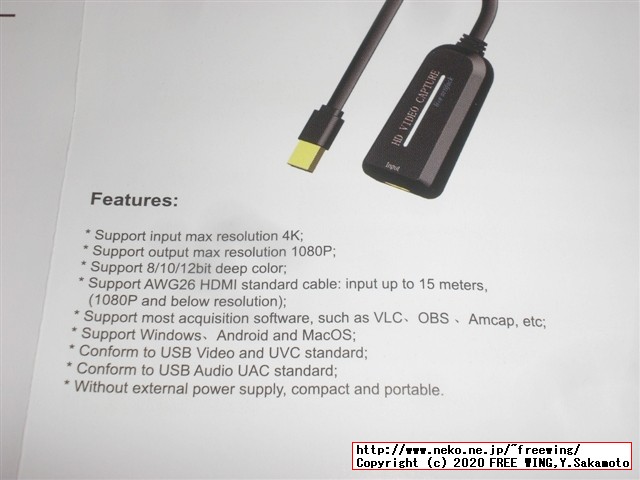

●最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

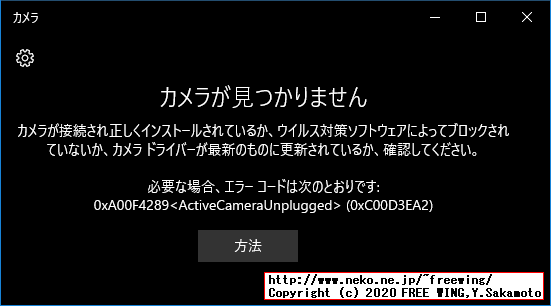

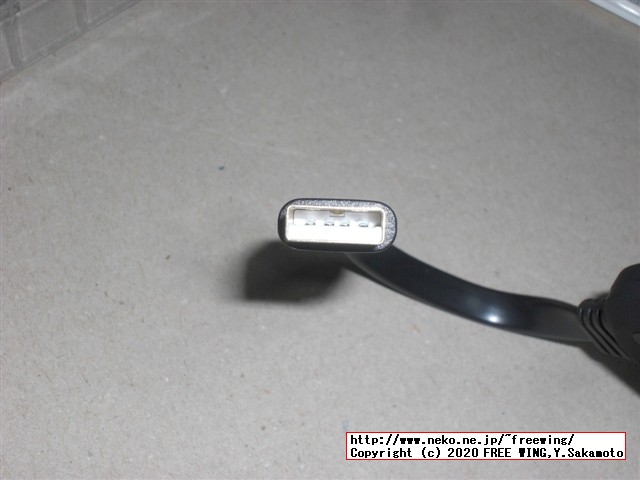

　USB 2.0接続です。

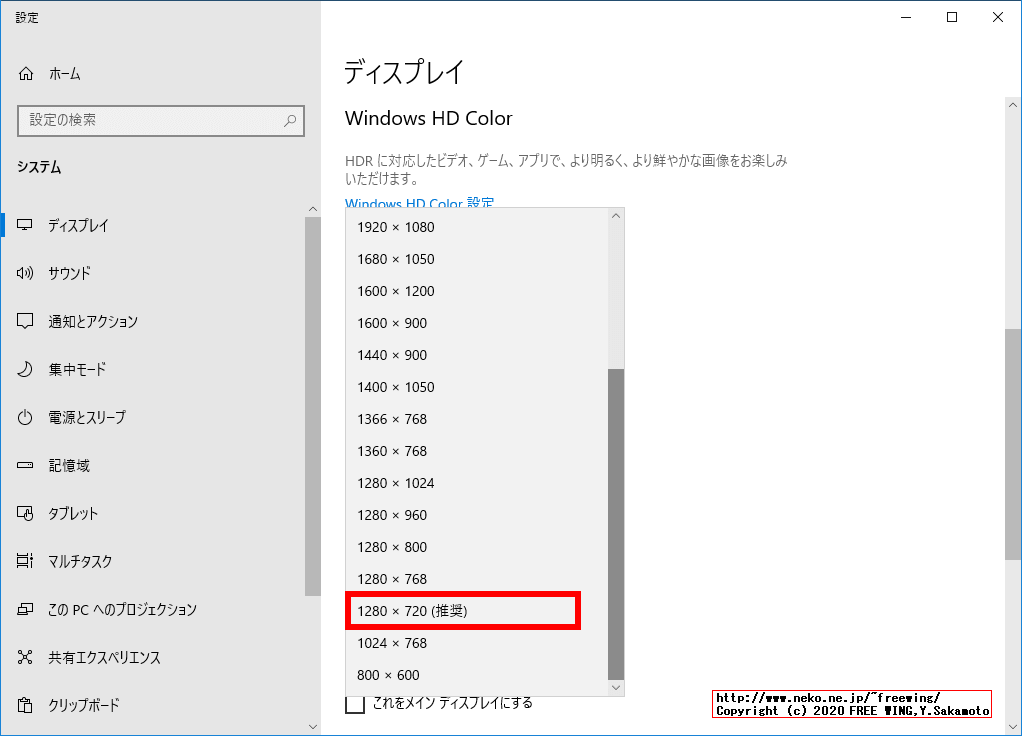

　映像出力側の Windows 10パソコンの HDMI出力に接続時にはディスプレイ解像度 1280x720（推奨）として認識します。

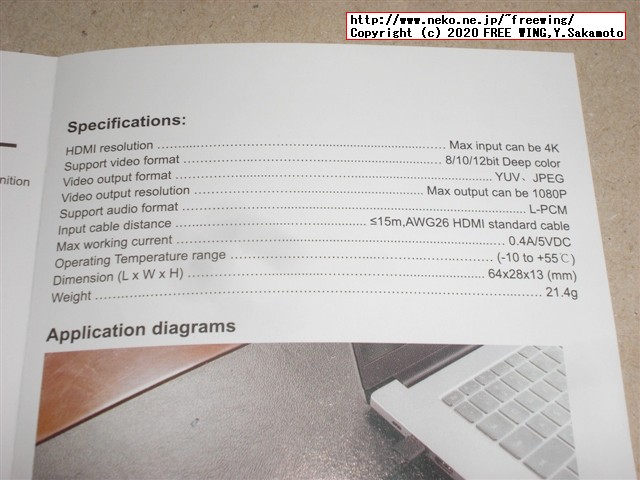

　購入した MS2109キャプチャは USB 2.0接続ですが、HDMIの入力信号的には 4096x2160 60Hzまで対応していました。

　キャプチャ側の Windows 10のカメラアプリでは 1920x1080でキャプチャしますが、1920x1080の解像度でキャプチャしてもツブレています。
　推奨の 1280x720の解像度でキャプチャしてもツブレています。

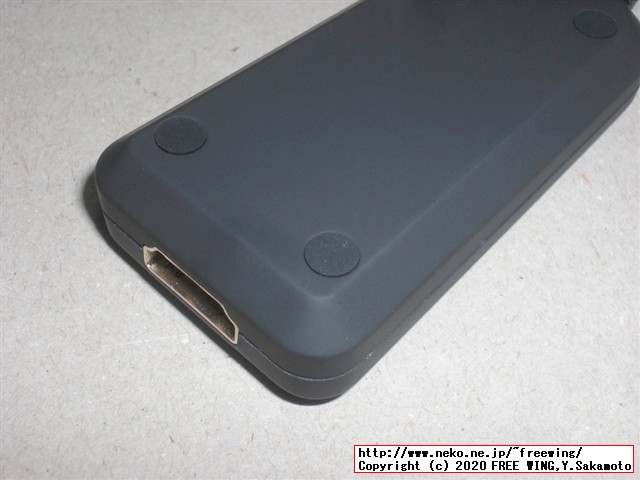

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

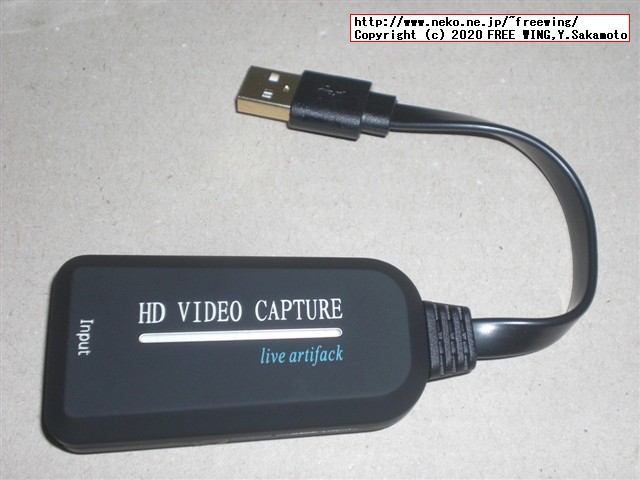

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

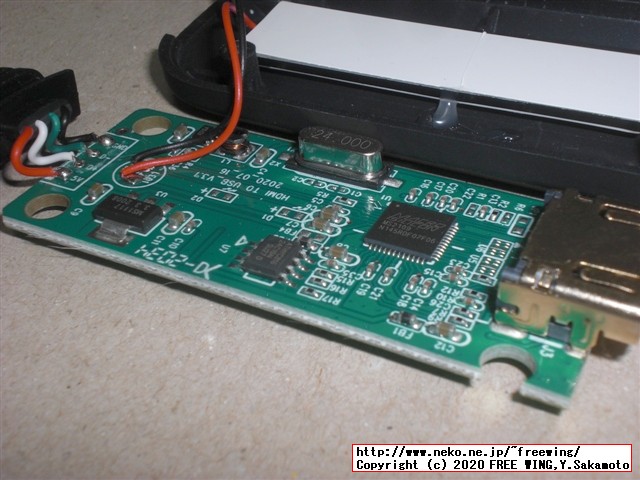

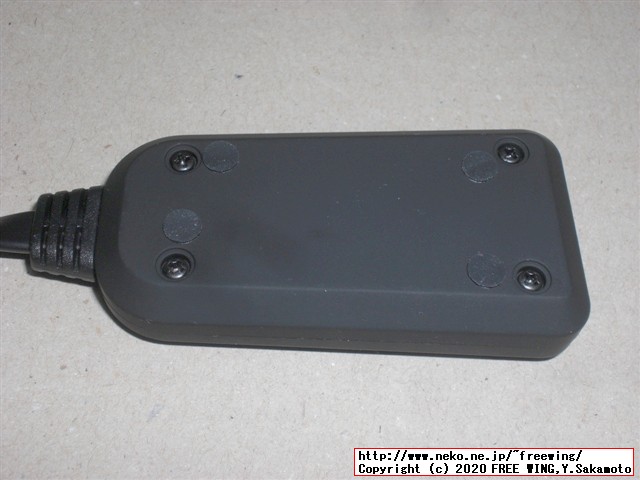

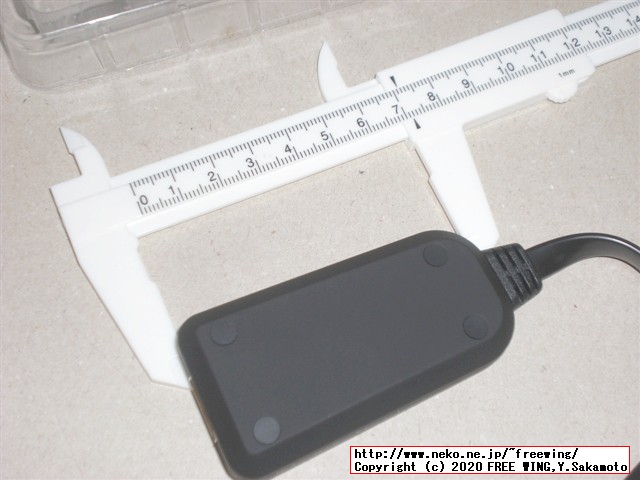

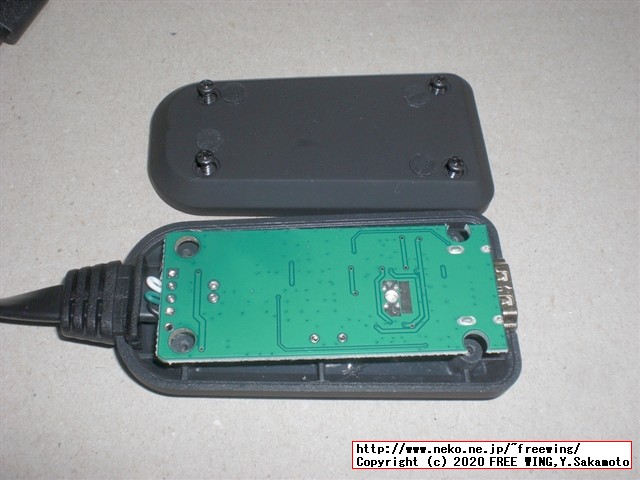

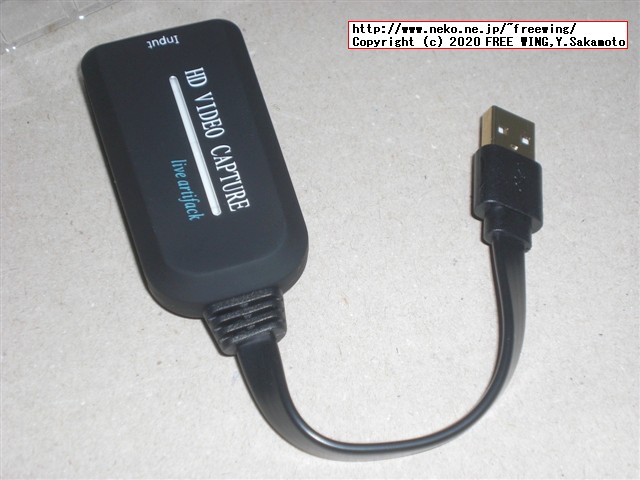

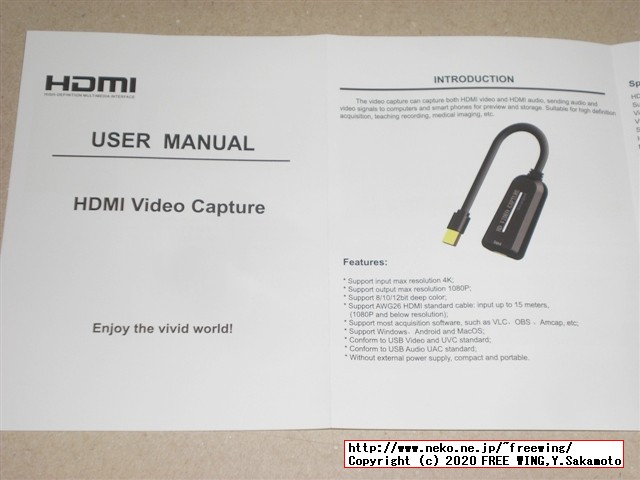

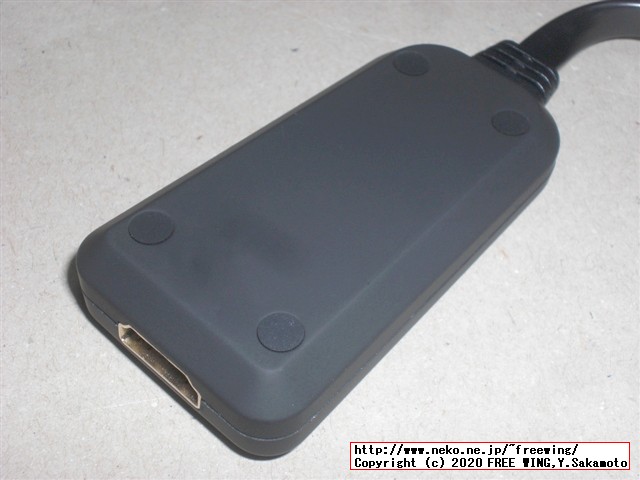

　USB 2.0接続です。

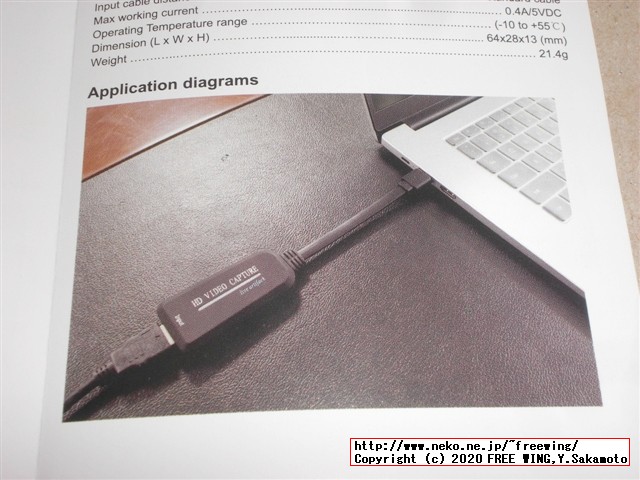

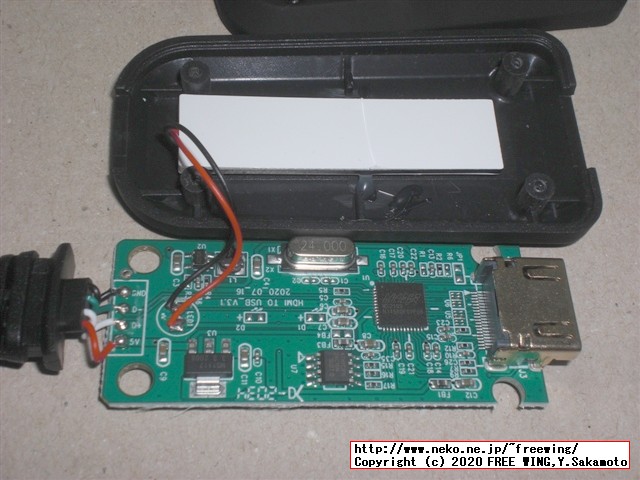

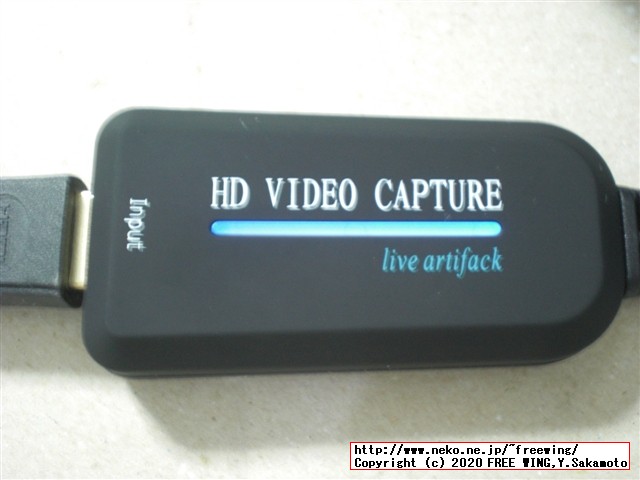

　動作中は、真ん中の青い線の部分が点滅して光ります。

　フタに付いている白い四角い部分が「無駄」に光ります。
　ICに放熱板が付いていないのが気になる所。。。

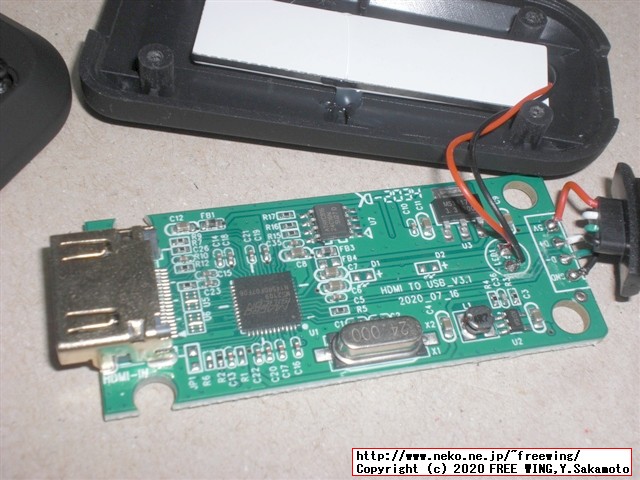

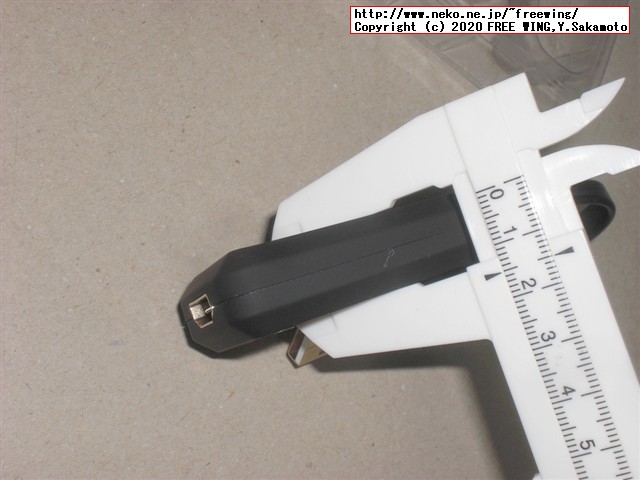

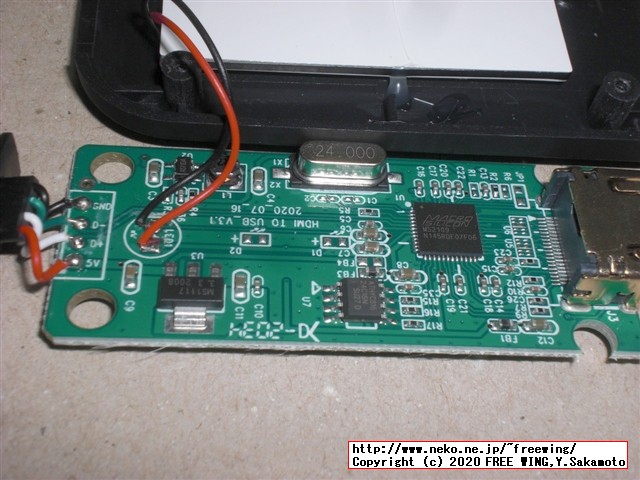

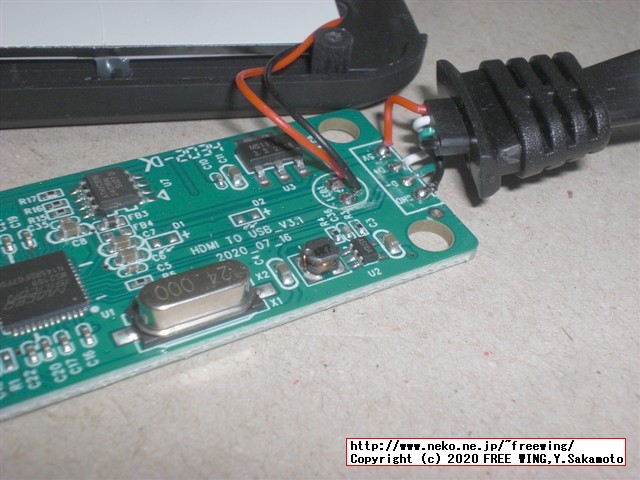

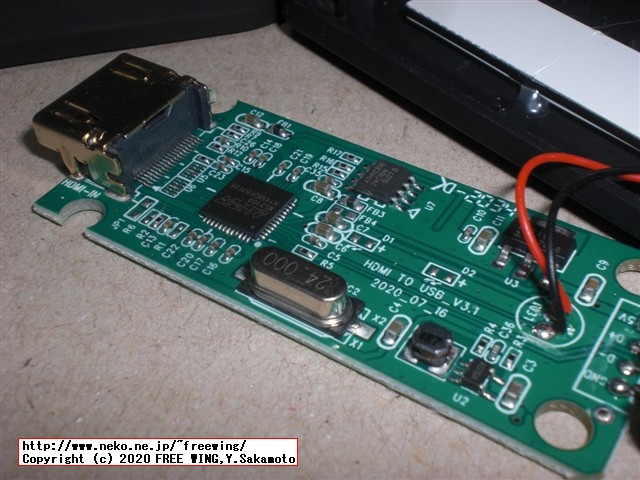

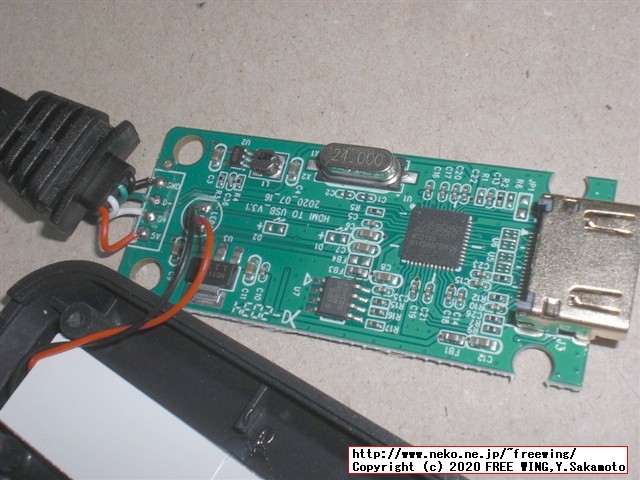

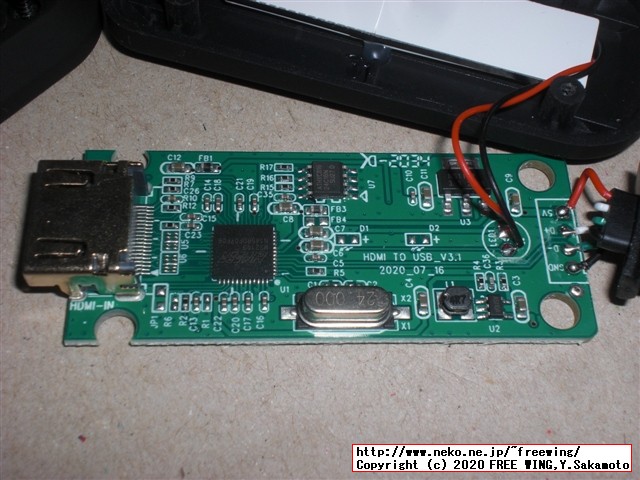

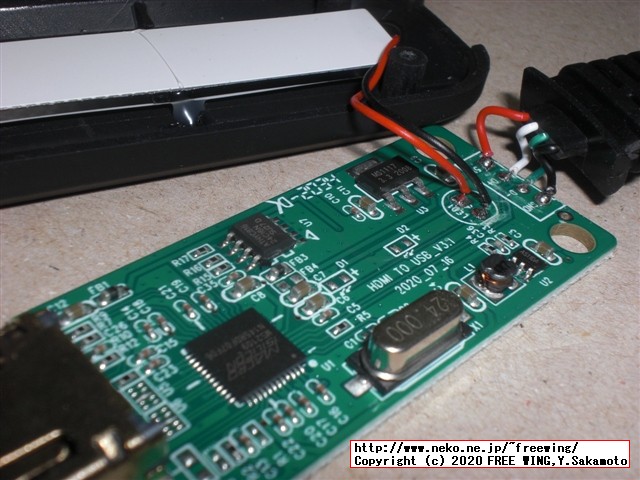

　D-2034 HDMI TO USB_V3.1 2020_07_16
　HDMI TO USB V3.1 2020/07/16
　※ 2020/07だから USB 2.0系では最新の基板設計？

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

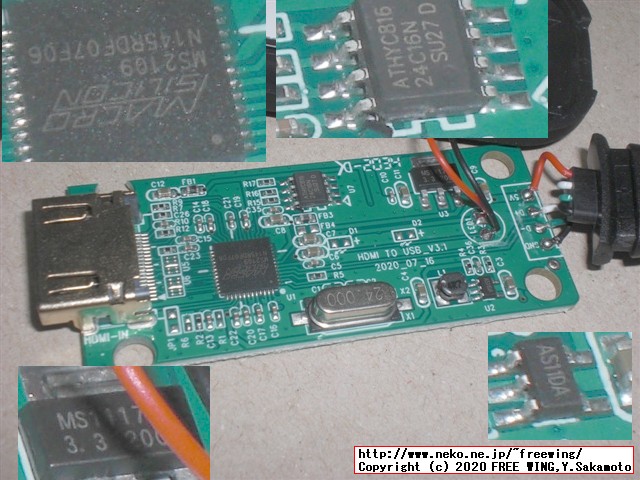

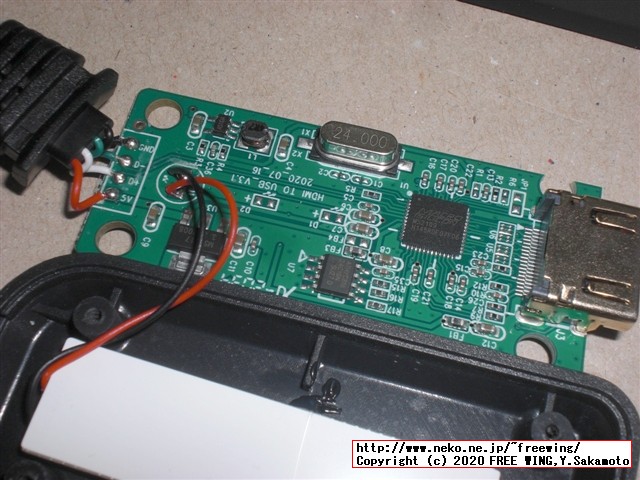

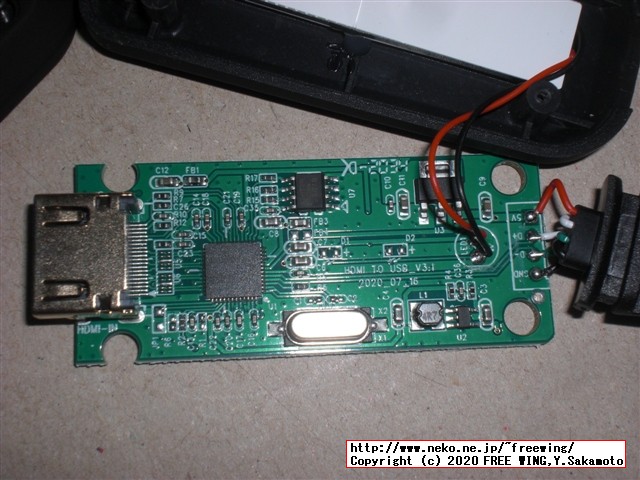

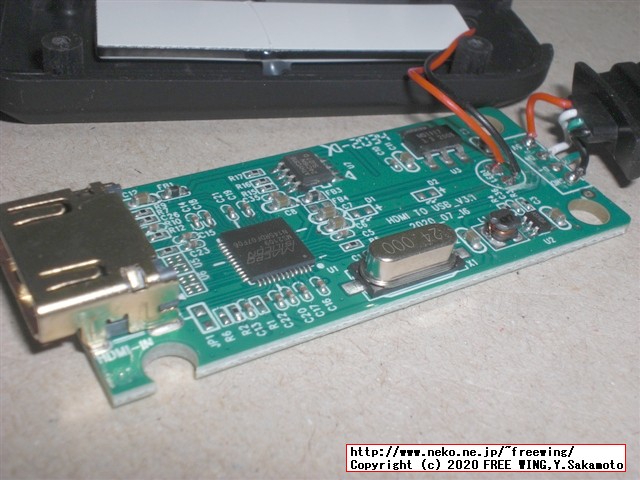

　MS2109 N145RDF07F06 Macro Silicon HDMI Capture Device
　ATHYC816 24C16N SU27 D EEPROMメモリ 16K bit
　MS1117 3.3 3.3V レギュレータ
　AS11DA

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

●最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

　Windows 10標準の「カメラ」アプリでのキャプチャ画像と元のテストパターン画像（いずれも無劣化、無加工）

　動画もキャプチャ可能（HDMI経由の音声も録音する）

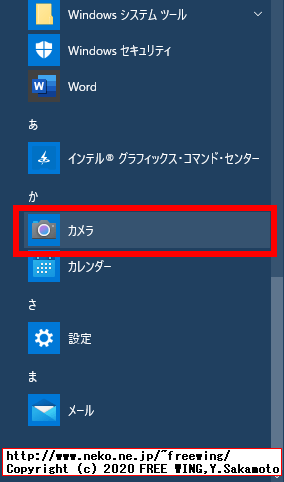

・MS2109で Windows 10標準の「カメラ」アプリでのキャプチャ、動画もキャプチャ可能

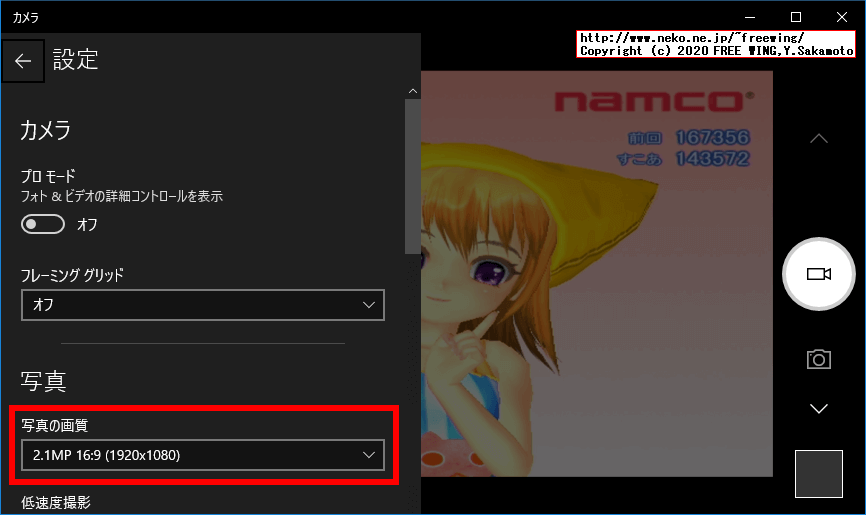

MS2109で Windows 10標準の「カメラ」アプリでのキャプチャ、動画もキャプチャ可能

　クリックで原寸画像を単独で表示します。

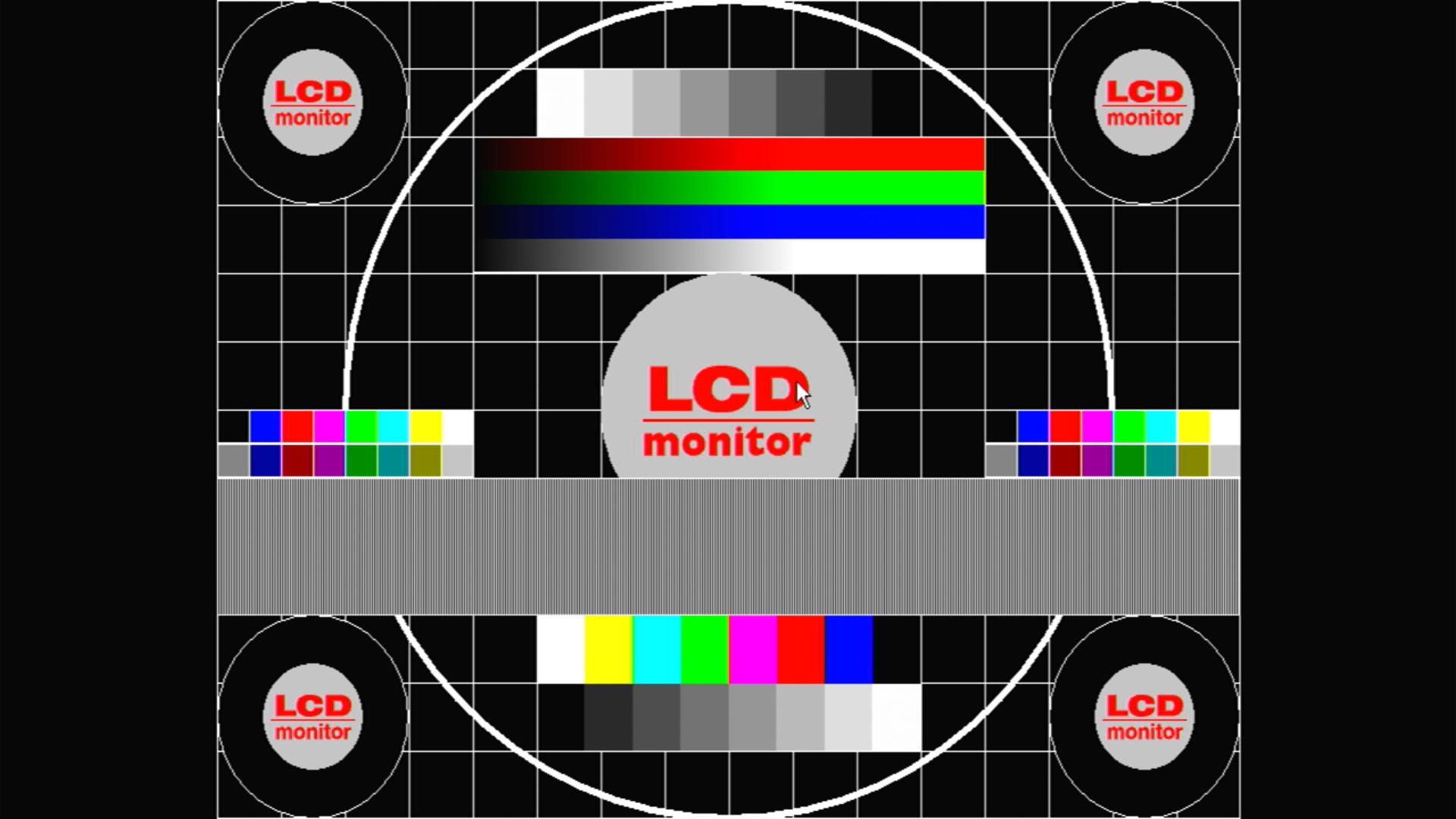

・テストパターン 800 x 600

・「カメラ」アプリでのキャプチャ画像 800 x 600

　クリックで原寸画像を単独で表示します。

・「カメラ」アプリでのキャプチャ画像 1024 x 768

　クリックで原寸画像を単独で表示します。

　推奨の 1280x720の解像度でキャプチャしてもツブレています。

・テストパターン 1280 x 720

・「カメラ」アプリでのキャプチャ画像 1280 x 720

　クリックで原寸画像を単独で表示します。

・「カメラ」アプリでのキャプチャ画像 1280 x 1024

　クリックで原寸画像を単独で表示します。

　出力サイズの 1920x1080の解像度でキャプチャしてもツブレています。

・テストパターン 1920 x 1080

・「カメラ」アプリでのキャプチャ画像 1920 x 1080

　クリックで原寸画像を単独で表示します。

・「カメラ」アプリでのキャプチャ画像 1920 x 1200

・「カメラ」アプリでのキャプチャ画像 2048 x 1536 150％

・「カメラ」アプリでのキャプチャ画像 2560 x 1440 125％

・「カメラ」アプリでのキャプチャ画像 3200 x 1800 150％

　クリックで原寸画像を単独で表示します。

・テストパターン 3840 x 2160 200％

・「カメラ」アプリでのキャプチャ画像 3840 x 2160 200％

　クリックで原寸画像を単独で表示します。

・「カメラ」アプリでのキャプチャ画像 4096 x 1620 200％

　クリックで原寸画像を単独で表示します。

・テストパターン 4096 x 2160 100％

・「カメラ」アプリでのキャプチャ画像 4096 x 2160 100％

　クリックで原寸画像を単独で表示します。

・テストパターン 4096 x 2160 200％

・「カメラ」アプリでのキャプチャ画像 4096 x 2160 200％

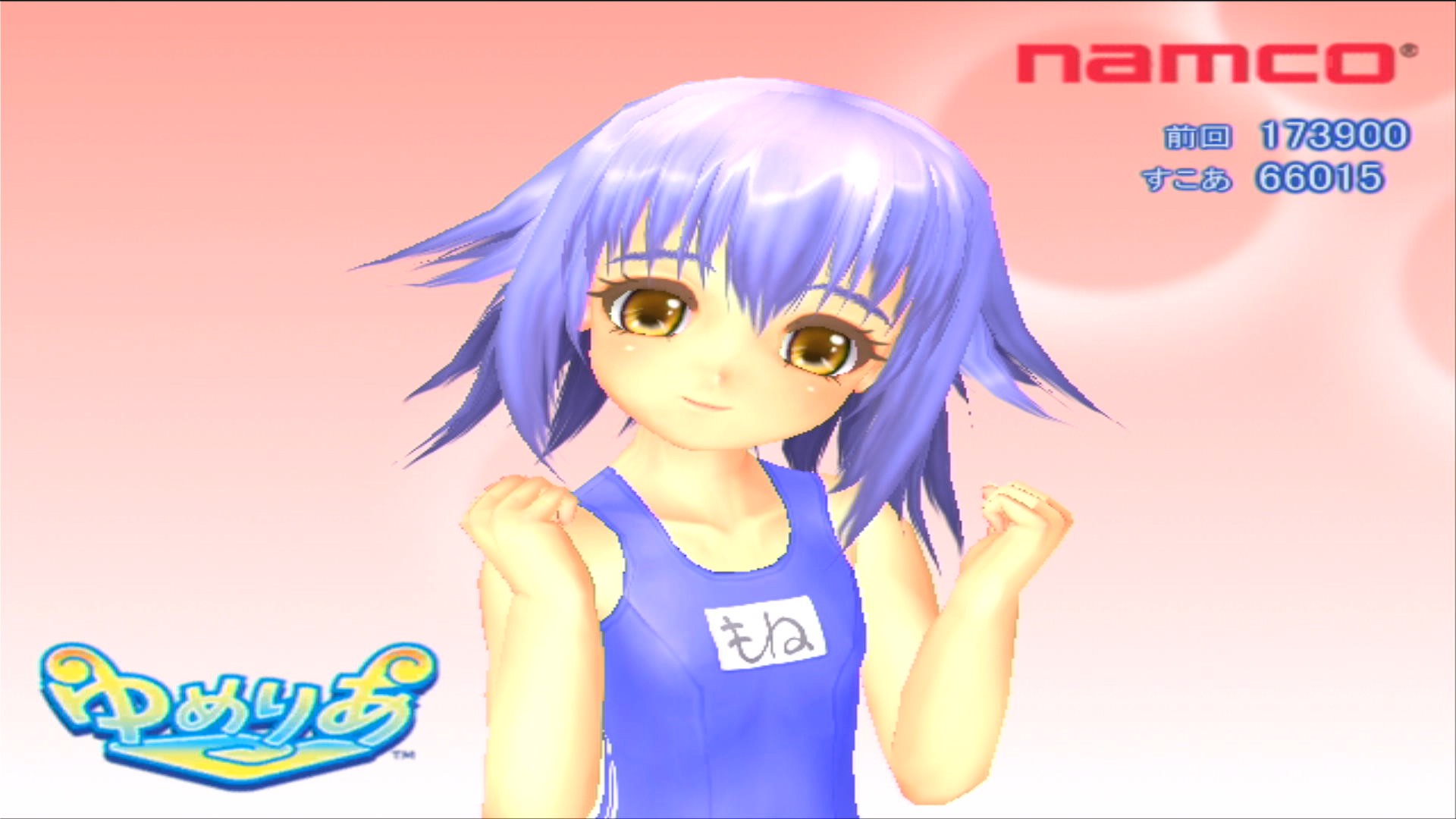

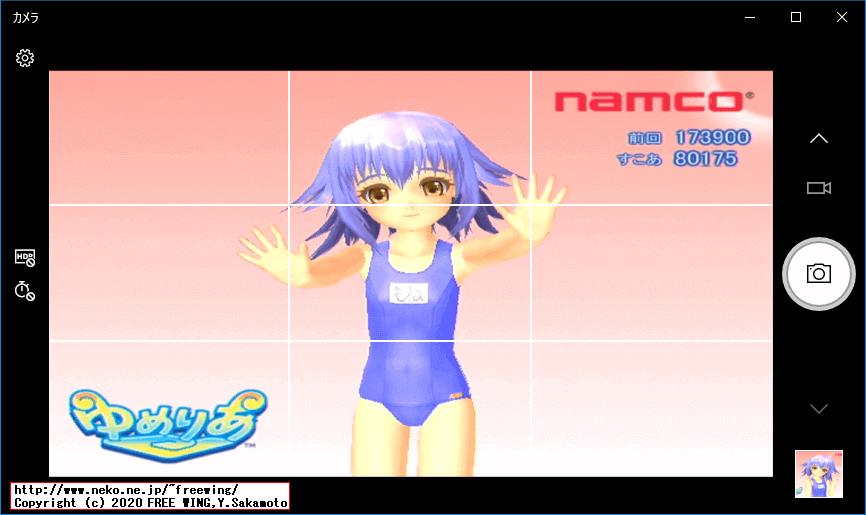

●ゆめりあベンチもキャプチャーできる！！
　クリックで原寸画像を単独で表示します。

・2018/03/18

「ゆめりあベンチマーク」を最新の Windows 10で動かす方法、DirectX 9差し替え、ゆめりあパッチ
「ゆめりあベンチ」の公式からのダウンロード方法、Direct X DirectX9の d3d9.dllの差し替え

・MS2109で DirectX使用のゆめりあベンチもキャプチャーできる！！

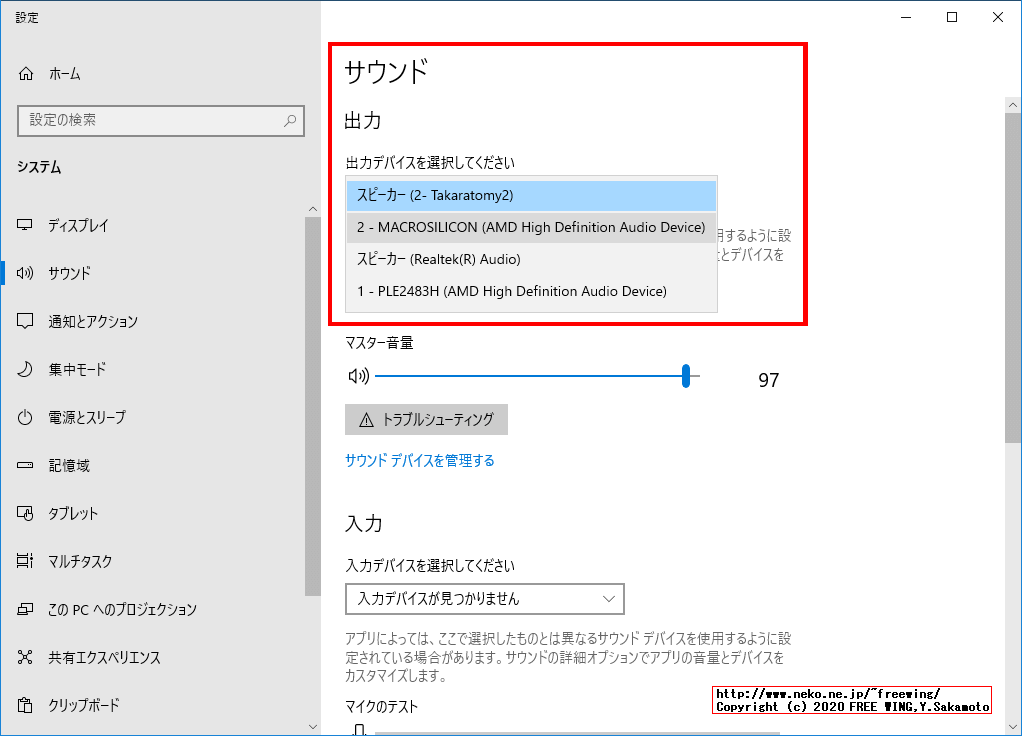

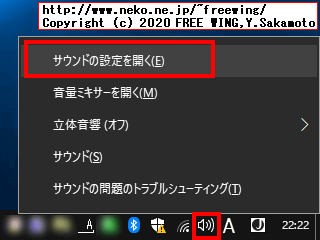

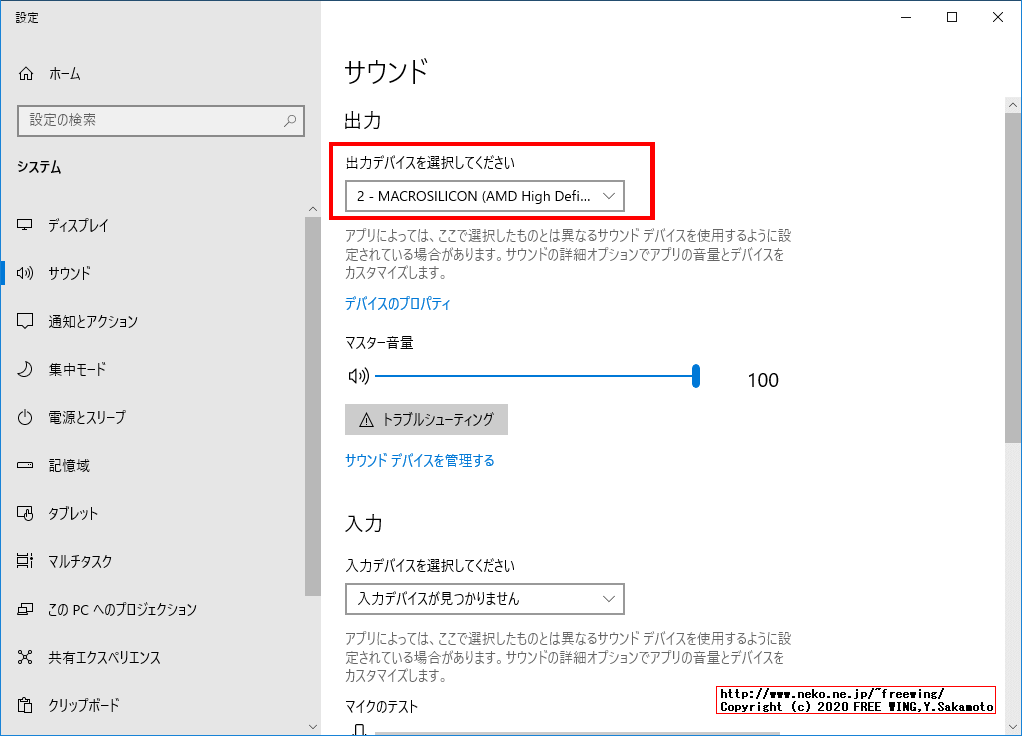

● MS2109で Windowsパソコンの画面をキャプチャする場合で、音声もキャプチャする場合は「サウンド」の設定を変更する必要があります

　MS2109で Windowsパソコンの画面をキャプチャする場合で、音声もキャプチャする場合は「サウンド」の設定を変更する必要があります。

　録画する映像を「再生する側」のパソコンの設定です。

・MS2109で Windowsパソコンの画面をキャプチャする場合で、音声もキャプチャする場合は「サウンド」の設定を変更する必要があります

●最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

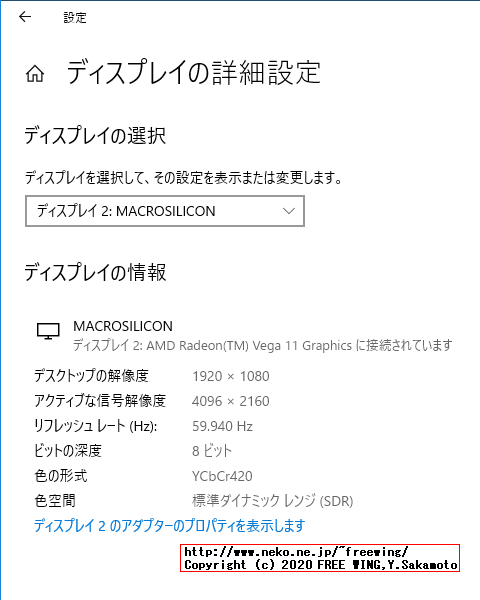

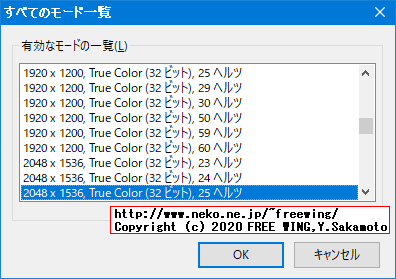

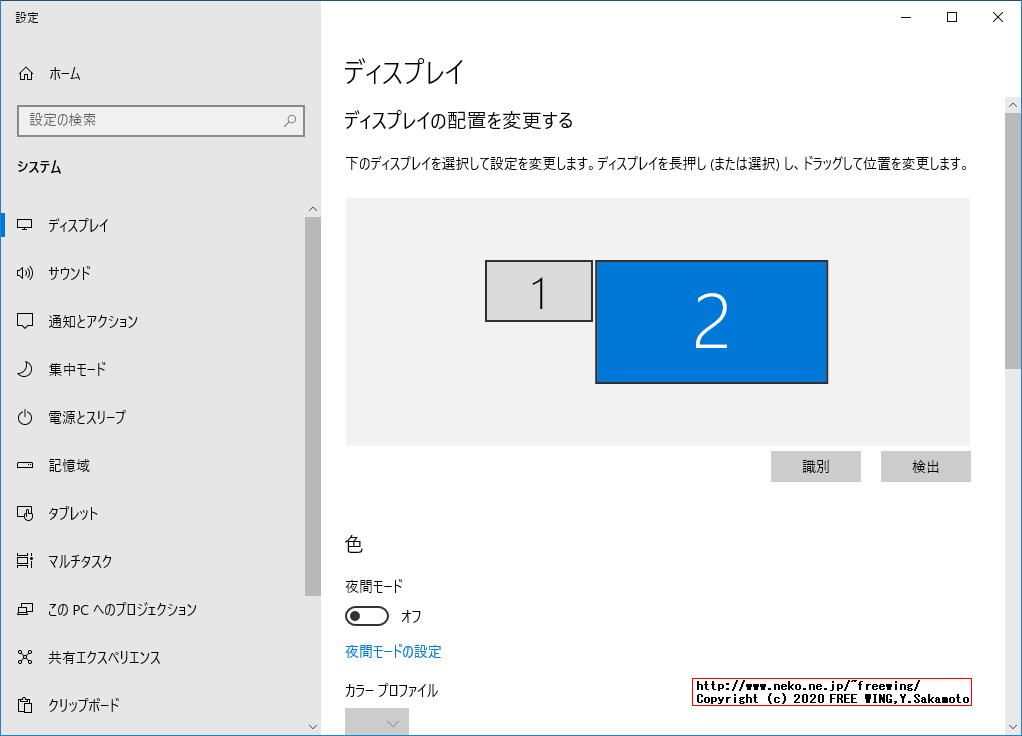

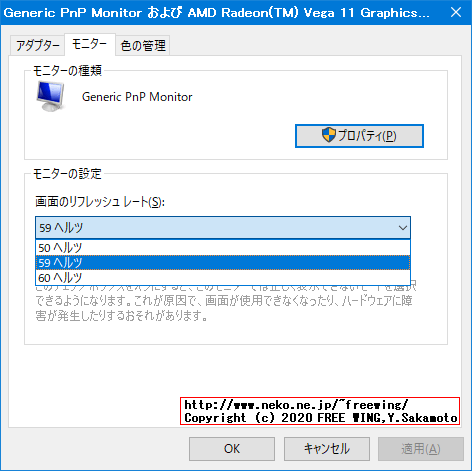

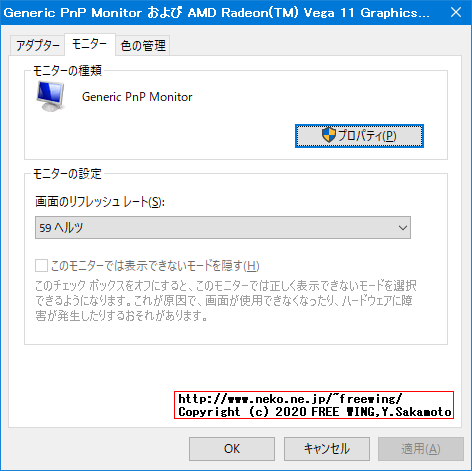

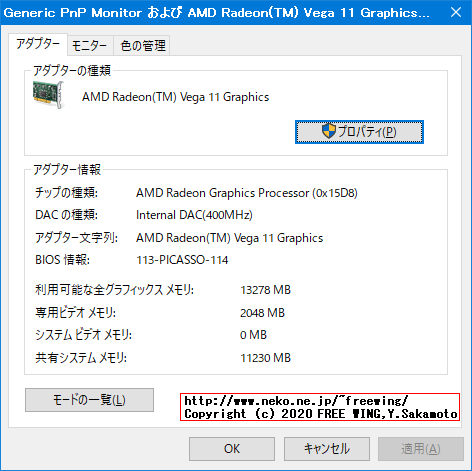

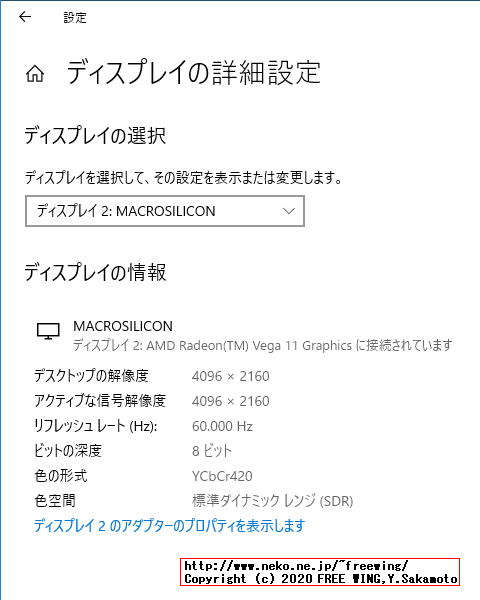

　Lenovo M75qでの認識情報。録画する映像を「再生する側」のパソコンの設定です。

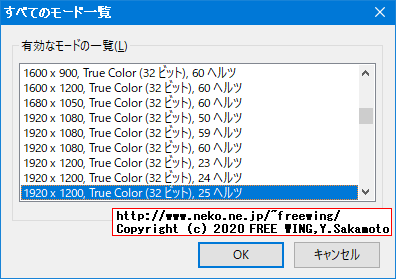

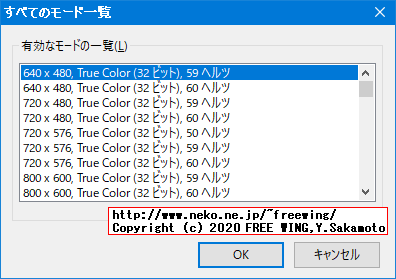

　MS2109の HDMIを下記の様に認識します。

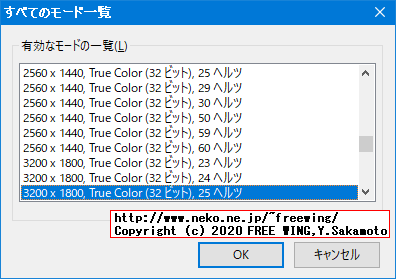

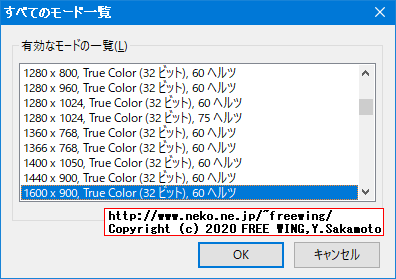

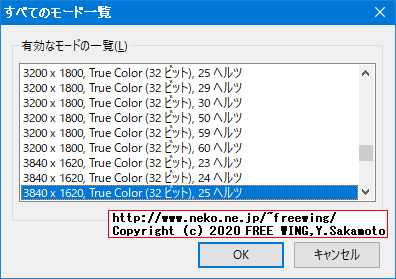

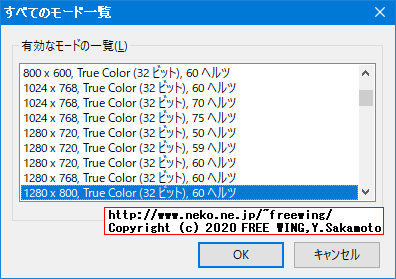

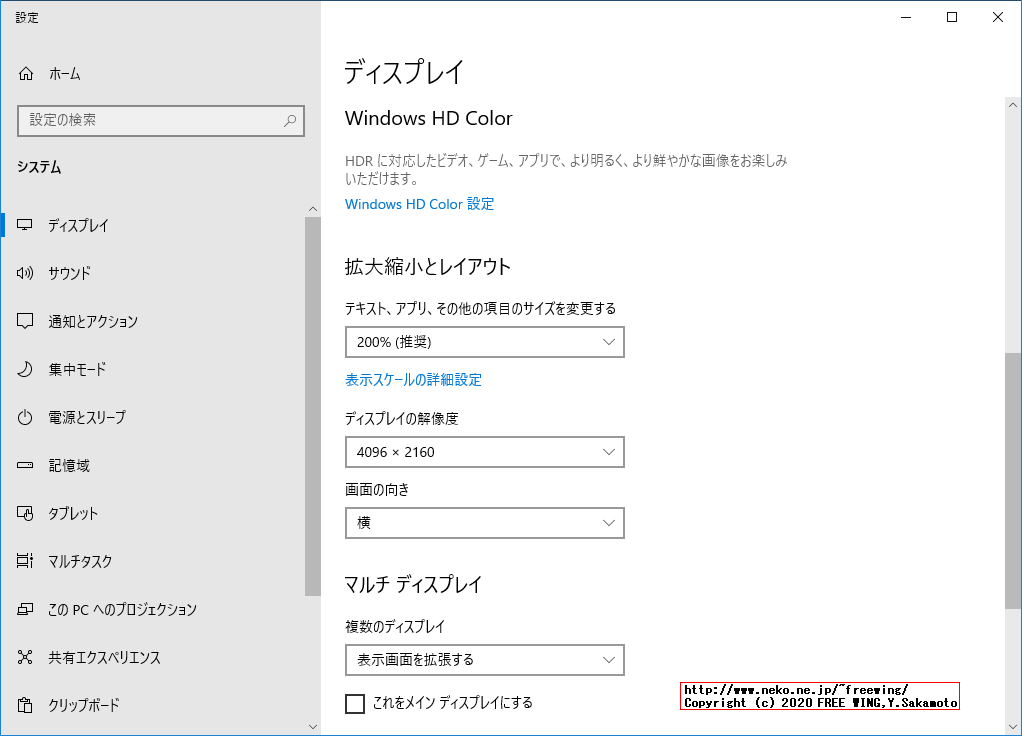

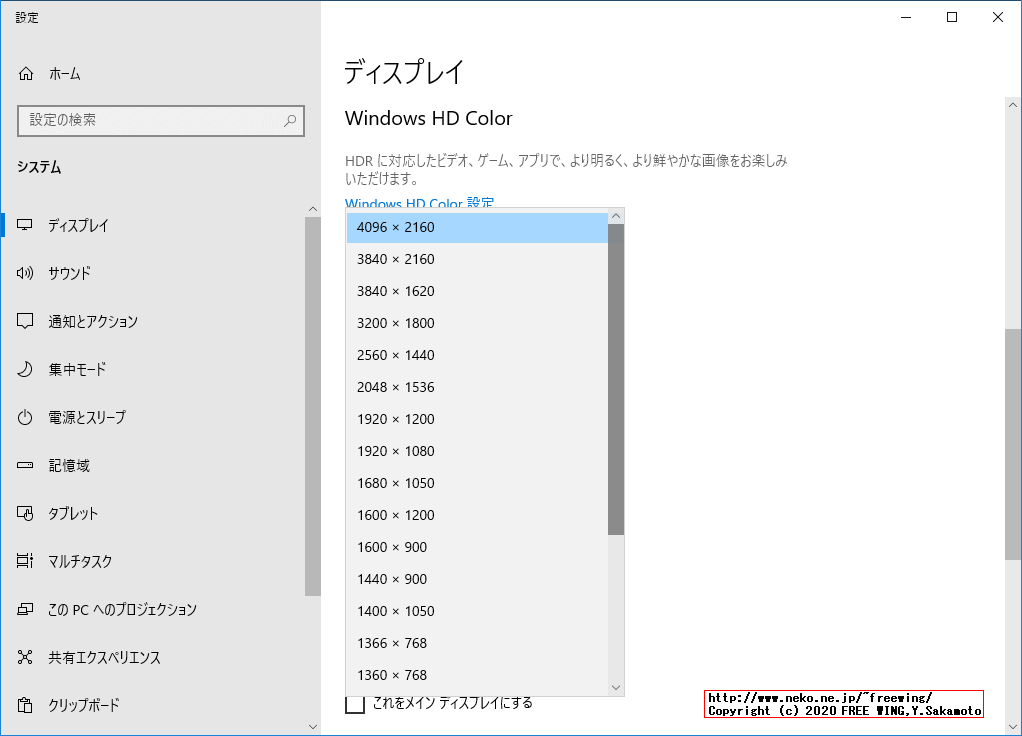

　HDMIとして入力信号的に 640x480 ～ 4096x2160 60Hzまで対応しています。

　1000円の価格で 4K 60Hzに対応しているので、十分と思います。

・2020/02/21

3.2万円の低価格パソコン、テレワークに最適な小型筐体の ThinkCentre M75q-1 Tiny AMD Ryzen 5 PRO 3400GEを購入したのでレビュー、
Lenovo M75q AMD Ryzen 5 PRO 3400GEを購入しました PassMark 10263、分解写真、ゆめりあベンチマーク

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

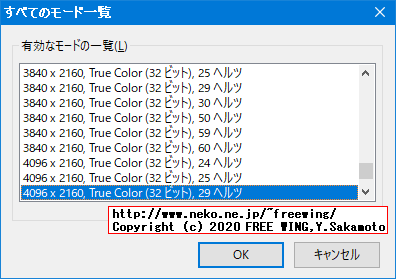

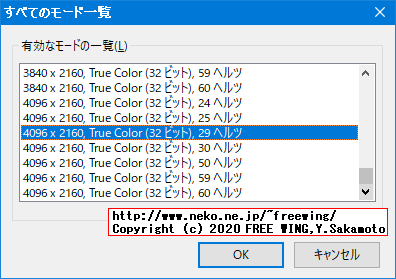

　入力信号的には 4096x2160 60Hzまで対応しています。

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングルを買ってみた

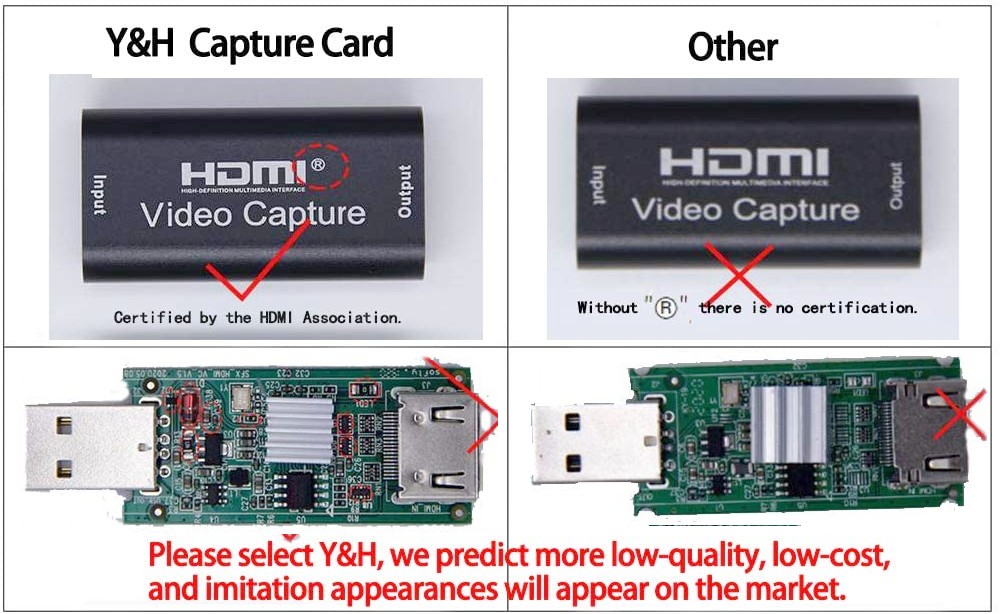

● HDMI(R)と HDMI(R無し)

・最近流行の 1000円で買える USBで HDMI映像信号をキャプチャする MS2109ドングル HDMI(R付き)と HDMI(R無し)

　HDMI(R付き)は内部の回路が「改善」されている？

　それにしても同じ商品なのに「似て非なる」商品が物凄い多い。
　やっぱり中国は勢いがあるなあ。
　（日本企業がどんどん衰退して、中華企業に買い叩かれるのがわかる）

　ローランド、USBビデオ・キャプチャー「UVC-01」希望小売価格は税別 25,000円の中身が MS2109だったら笑える。1000円で買える同種の品物に25000円の値付けってバカでしょ。
UVC-01 USBビデオ・キャプチャー

● HD VIDEO CAPTURE Live streaming 横長大型筐体 USBケーブル出し
　WS_K004_V01
　2020_05_19
　WWW.Wiistar.com

● HD CAPTURE 横長大型筐体 USBコネクタ直付け
　HDMI TO USB 170528

　CD-ROM
　Version 4.0a Win 10
　honestech TVR2.5
　OEM Capture UTV 007
　TVR25-NMBGG-HGGGH-362DC-6BMG6

● HDMI(R無し)
　KY-19 2020
　KY-19 2320
　（USBコネクタが穴あきランド実装タイプ）
　（ダイオード無し）

● HDMI(R無し)
　基板にバージョンらしき情報が何も書いてない
　（USBコネクタが穴あきランド実装タイプ）
　（ダイオード有り）

● HDMI(R無し)
　DV H2U 2.0 V1.3
　（USBコネクタが表面実装タイプ）
　（ダイオード無し）

● HDMI(R付き) CP CHD201（サウンドハウス）
　基板にバージョンらしき情報が何も書いてない
　（USBコネクタが表面実装タイプ）
　（ダイオード無し）

● HDMI(R付き)
　SFX_HDMI_VC_V1.4 2020.04.14 sofly 2020
　（ダイオード無し）

● HDMI(R付き) USB 3.0の様で、実際には 3.0じゃありません
　SFX_HDMI_VC_V1.6 2020.05.22 sofly 1920
　SFX_HDMI_VC_V1.6 2020.05.22 sofly 2620
　SFX_HDMI_VC_V1.6 2020.05.22 sofly 2820
　（ダイオード有り）

　似て非なる MS2109の製品群
　外観が似ている製品が多いです。（コピー製品のコピーも存在する）
　また、外観が同じでも中身が異なる場合も多いです。

・MS2109 HDMI to USB Capture製品のバリエーション

　※ USB 3.0系では最新と思われる（未確認）

● USBから HDMI出力する ICチップ

　Fresco Logic 低価格製品に採用 1000円程度
Fresco Logic FL2000 FL2000DX USB 3.0 Display device controller

　DisplayLink 高価格製品に採用 5000円程度
DisplayLink DL-3000 Series Highly Integrated USB 3.0 Dock on a Chip

●ラズパイを KVMにする

　ラズパイを KVMにする記事を見て HDMI映像信号をキャプチャする USBドングルの存在を知りました。

　日本でもコロナウイルスでのリモートワークで通常のカメラをウェブカメラとして使うのに既に流行していた様です。（リモートワークなにそれ的な俺？リモートワークの存在が都市伝説。。。）

TinyPilot: Build a KVM Over IP for Under $100

TinyPilot: Build a KVM Over IP for Under $100

TinyPilot Power Connector

mtlynch / tinypilot
　TinyPilot Overview
　Turn your Raspberry Pi into a browser-based KVM.

　TinyPilot開発ストーリーによると遅延時間は FFmpegを使用時は 7.5秒程度、uStreamerを使用時は 500ms、Motion JPEGの再生をブラウザに任せた場合 200ms。

pikvm / ustreamer
