・2023/08/10

キーボードの VIAや QMKのファームウェアがバージョンアップして VIAを認識しないのを解決する方法

(VIA and QMK firmware update occure trouble to JSON error and not detect、support version matrix)

Tags: [電子工作], [QMK]

●キーボードの VIAや QMKのファームウェアがバージョンアップして VIAを認識しないのを解決する方法

　VIA and QMK firmware update occure trouble to JSON error and not detect

　Raspberry Pi Pico RP2040で QMKのファームウェアを動かせる様になったので超久しぶりに QMKキーボードを作ろうと思いましたが、私にとっての必須機能の VIAを認識しない問題で鬱になりましたが、無事に解決したので治りました。

・2023/08/04

Raspberry Pi Pico RP2040で QMKのファームウェアを動かす！
Raspberry Pi Pico RP2040でも QMKのファームウェアを公式に動かせる様になりました！

● VIAを認識しないの再現方法

　下記の BSTK100のキーボードを例に説明します。

bstk100

・2022/01/09

BUFFALOの USB テンキーを Pro Microと QMKを使って VIAカスタマイズキーボードに改造する方法
BUFFALO USB 10-Key keyboard BSTK100 modification by Pro Micro and QMK firmware VIA

●下記の組み合わせで VIAの認識可否を検証しました

・ QMKファームウェア
QMK 0.15.25 - Feb 22 2022
QMK 0.18.17 - Nov 14 2022
QMK 0.21.6 - Jul 7 2023

・ VIAアプリ
VIA v1.3.1 Dec 3 2019
VIA v2.2.0 Mar 2 2023
VIA v3.0.0 Mar 10 2023
Web VIA

　QMKと VIAの「確実に認識する」「ゴールデンパターン」の組み合わせ

QMK ver.	JSON file	VIA.exe 1.3.1	VIA.exe 2.2.0	VIA.exe 3.0.0	Web VIA 2023/08
QMK 0.15.25（Feb 22 2022）	keymap_v1.json	OK	NG *2	NG *2	NG *2
	keymap_v2.json	OK	OK (Use V2 definitions = ON)	OK	OK
	keymap_v3.json	NG *1	NG *3 (Use V2 definitions = OFF)	NG *3	NG *3
QMK 0.18.17（Nov 14 2022）	keymap_v1.json	NG *4	NG *2	NG *2	NG *2
	keymap_v2.json	NG *4	OK (Use V2 definitions = ON)	OK	OK
	keymap_v3.json	NG *1	NG *3 (Use V2 definitions = OFF)	NG *3	NG *3
QMK 0.21.6（Jul 7 2023）	keymap_v1.json	NG *4	NG *2	NG *2	NG *2
	keymap_v2.json	NG *4	NG *5 (Use V2 definitions = ON)	NG *5	NG *5
	keymap_v3.json	NG *1	OK (Use V2 definitions = OFF)	OK	OK

NG *1: Object: should have required property 'lighting'
NG *2: Error: '0xFEED' is not a valid vendorId. (Use V2 definitions = ON)
NG *2: Object: should NOT have additional properties (Use V2 definitions = OFF)
NG *3: Fetching v2 definition failed

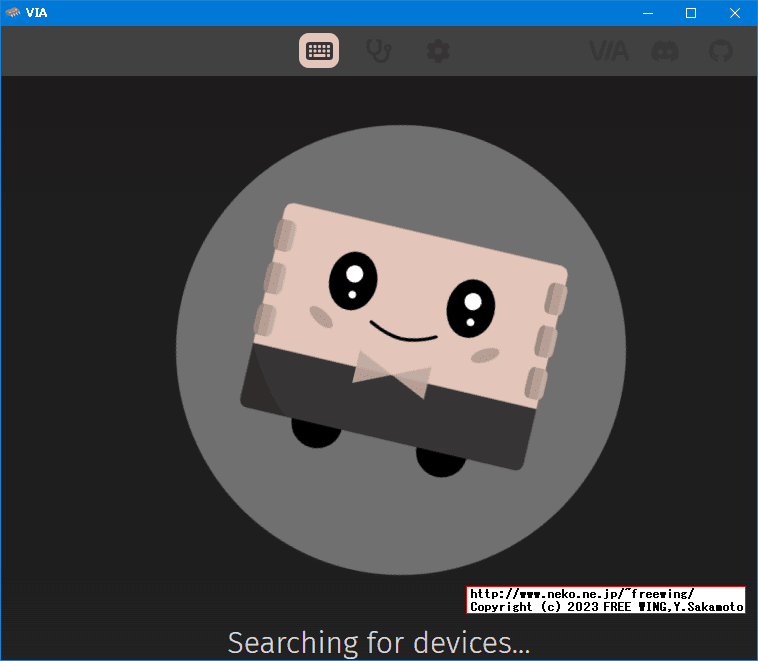

NG *4: Searching for devices...
NG *5: Fetching v3 definition failed

● Conclusion、結論

　2023/08 現在の QMK 0.21.6は VIA v3だけに対応している。

　VIA v3アプリは、
　keymap_v2.jsonを使う事で v1系、v2系のデバイスに対応できる。 (Use V2 definitions = ON)
　keymap_v3.jsonを使う事で v3系のデバイスに対応できる。(Use V2 definitions = OFF)
　と言う事で、
　VIA v3アプリが有れば v1系、v2系、v3系の全てのデバイスに対応できる。

　VIA v1系のデバイスは keymap.jsonを v2形式に書き換える。 (Use V2 definitions = ON)
　（具体的には vendorIdの 0xを削除する）
　VIA v2系のデバイスは v2形式の keymap.jsonを使用する。 (Use V2 definitions = ON)
　VIA v3系のデバイスは v3形式の keymap.jsonを使用する。 (Use V2 definitions = OFF)

● VIA versionと VIA Protocolと QMKのバージョンの対応表

VIA version	VIA Protocol	QMK version
VIA v1.x	VIA Protocol 10	QMK 0.15.25 - Feb 22 2022
VIA v2.x	VIA Protocol 11	QMK 0.18.17 - Nov 14 2022
VIA v3.x	VIA Protocol 12	QMK 0.19.0 - Nov 28 2022

v10.ts - VIA Protocol 10
v11.ts - VIA Protocol 11
v12.ts - VIA Protocol 12

● QMK 0.15.25（Feb 22, 2022）
QMK 0.15.25 Feb 22 2022

cd
git clone --recursive https://github.com/qmk/qmk_firmware qmk_firmware_0.15.25 --depth 1 -b 0.15.25

cd qmk_firmware_0.15.25

sudo ./util/qmk_install.sh
qmk -V
if [ $? -ne 0 ]; then
  python3 -m pip install qmk
fi
make git-submodule

# BSTK100の VIA対応ファームウェアをビルド
make handwired/bstk100:via

# handwired_bstk100_via.hexを Pro Microに書き込む
ls -l *.hex
# -rw-r--r-- 1 user user 52566 Aug 13 13:18 handwired_bstk100_via.hex

keymap_v1.json for VIA 1.3.1

{
    "name":"bstk100",
    "vendorId":"0xFEED",
    "productId":"0xB100",
    "lighting":"none",
    "matrix":{"rows":5,"cols":5},
    "layouts":{
        "keymap":[
          [{"x":3,"h":0.5},"0,0"],
          ["3,4","0,3","0,2","1,3"],
          ["1,0","1,1","1,2","0,1"],
          ["2,0","2,1","2,2","2,3"],
          ["3,0","3,1","3,2",{"h":2},"3,3"],
          ["4,0","4,1","4,3"]
        ]
    }
}

VIA.exe 1.3.1.0 2020年6月19日、12:14:28
CRC32: 4BC7562E
MD5: 0474F56BEB38D2AF8C20BB44D66CEBCA
SHA-1: BBD0F66A20B84A70759A83D9ED43C9BE835799DE

via-1.3.1-win.exe
CRC32: C42106F4
MD5: 19A1E8AC63BD56062B2E9F0E98AE2B5E
SHA-1: F365277327324417E06EE4A4FDC4FE6E1CEE5614

● QMK 0.18.17（Nov 14, 2022）
QMK 0.18.17 Nov 14 2022

cd
git clone --recursive https://github.com/qmk/qmk_firmware qmk_firmware_0.18.17 --depth 1 -b 0.18.17

cd qmk_firmware_0.18.17

sudo ./util/qmk_install.sh
qmk -V
if [ $? -ne 0 ]; then
  python3 -m pip install qmk
fi
make git-submodule

# BSTK100の VIA対応ファームウェアをビルド
make handwired/bstk100:via

# handwired_bstk100_via.hexを Pro Microに書き込む
ls -l *.hex
# -rw-r--r-- 1 user user 53245 Aug 13 13:42 handwired_bstk100_via.hex

keymap_v2.json for VIA 2.2.0

{
    "name":"bstk100",
    "vendorId":"FEED",
    "productId":"0xB100",
    "lighting":"none",
    "matrix":{"rows":5,"cols":5},
    "layouts":{
        "keymap":[
          [{"x":3,"h":0.5},"0,0"],
          ["3,4","0,3","0,2","1,3"],
          ["1,0","1,1","1,2","0,1"],
          ["2,0","2,1","2,2","2,3"],
          ["3,0","3,1","3,2",{"h":2},"3,3"],
          ["4,0","4,1","4,3"]
        ]
    }
}

VIA.exe 2.2.0.0 2023年1月11日、0:22:54
CRC32: FDA7A47A
MD5: F8A90C992BFC711EDDC5BAEB71033F9D
SHA-1: D484F278593EE9901F122D424F8D8C801C06B547

via-2.2.0-win.exe
CRC32: 5288E2F8
MD5: 0A7C5A1D6CCD372BC121470AE700F820
SHA-1: 5815837354CF2E23EFAF670702FE607BA224DEF7

● QMK 0.21.6（Jul 7, 2023）
QMK 0.21.6 Jul 7 2023

cd
git clone --recursive https://github.com/qmk/qmk_firmware qmk_firmware_0.21.6 --depth 1 -b 0.21.6

cd qmk_firmware_0.21.6

sudo ./util/qmk_install.sh
qmk -V
if [ $? -ne 0 ]; then
  python3 -m pip install qmk
fi
make git-submodule

# BSTK100の VIA対応ファームウェアをビルド
make handwired/bstk100:via

# handwired_bstk100_via.hexを Pro Microに書き込む
ls -l *.hex
# -rw-r--r-- 1 user user 53265 Aug 13 15:36 handwired_bstk100_via.hex

keymap_v3.json for VIA 3.0.0

{
    "name":"bstk100",
    "vendorId":"FEED",
    "productId":"0xB100",
    "matrix":{"rows":5,"cols":5},
    "layouts":{
        "keymap":[
          [{"x":3,"h":0.5},"0,0"],
          ["3,4","0,3","0,2","1,3"],
          ["1,0","1,1","1,2","0,1"],
          ["2,0","2,1","2,2","2,3"],
          ["3,0","3,1","3,2",{"h":2},"3,3"],
          ["4,0","4,1","4,3"]
        ]
    }
}

VIA.exe 3.0.0.0 2023年3月8日、10:08:28
CRC32: 62168071
MD5: 94A1214489EBC848A77AA0ACACADBDCA
SHA-1: F1AC5294FA1B9AF6D86BAFE81E2F71CFD357073C

via-3.0.0-win.exe
CRC32: E5A748EA
MD5: 784E2F3135EA5E3B3CC6EA73D1D582D4
SHA-1: A61F2F651CE459757D8CEFA0E0AA4762C31EC72A

● VIAの各バージョンと keymap.jsonの仕様の差異の一覧

　VIAのプログラム側でバージョン違いも含めて「何が悪いのかエラーの詳細」を表示して欲しい。

VIA公式
What's New VIA Nº3
　「New UI 3D Mode」って何が嬉しいんだろうか？

VIA Version 3 Changes

VIA	1.3.1	2.2.0	3.0.0	Error
'vendorId' value	"0xFEED"	"FEED"	"FEED"	Error: '0xFEED' is not a valid vendorId.
'lighting' property	required	required	NOT	Object: should have required property 'lighting' or Object: should NOT have additional properties

● Error: '0xFEED' is not a valid vendorId.

　VIAの V2以降は vendorIdの値の '0x'が不要です。

　例："vendorId":"0xFEED"の場合、"vendorId":"FEED"に書き換える。
　productIdには '0x'が有っても無くても大丈夫。
　これって VIAのバグ？

● keymap.json Object: should have required property 'lighting'

　VIAの V2までは 'lighting'が必須です。

● keymap.json Object: should NOT have additional properties

　VIAの V3以降は 'lighting'が不要です。

Keyboard Definition Changes for VIA V2 to V3 - Lighting
　The lighting element is deprecated and replaced by specifying one or more of the following in the menus element

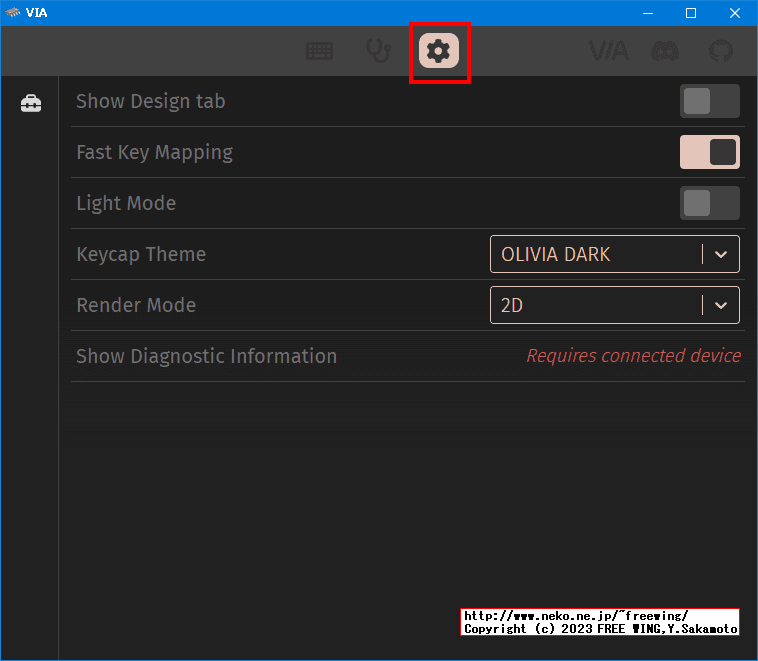

● VIA - SETTINGS - Show Design tab - ON

　自作キーボードで VIAがキーボードを自動認識しない場合は SETTINGSタブの Show Design tabを ONにすると DESIGNタブが出てくるので JSONファイルを読み込ませる事ができます。

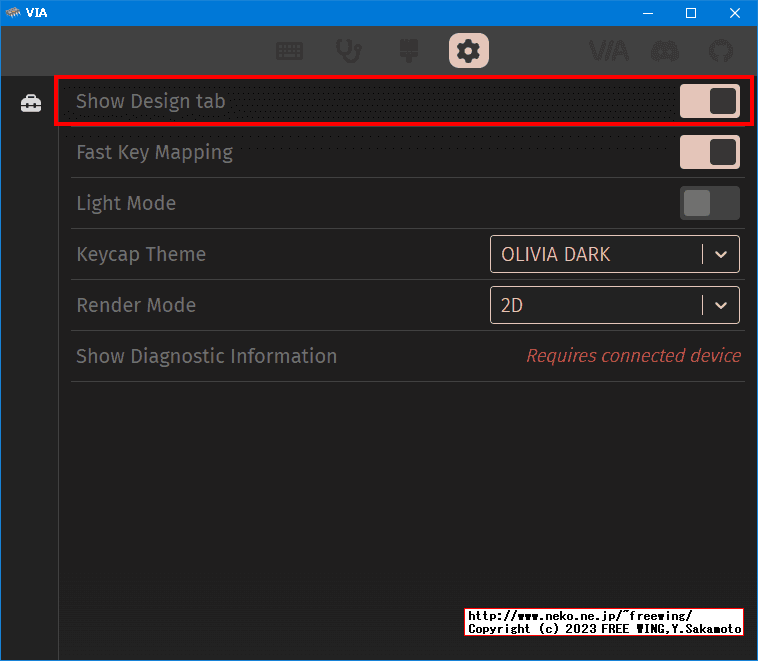

　・SETTINGS tab - Show Design tab ON

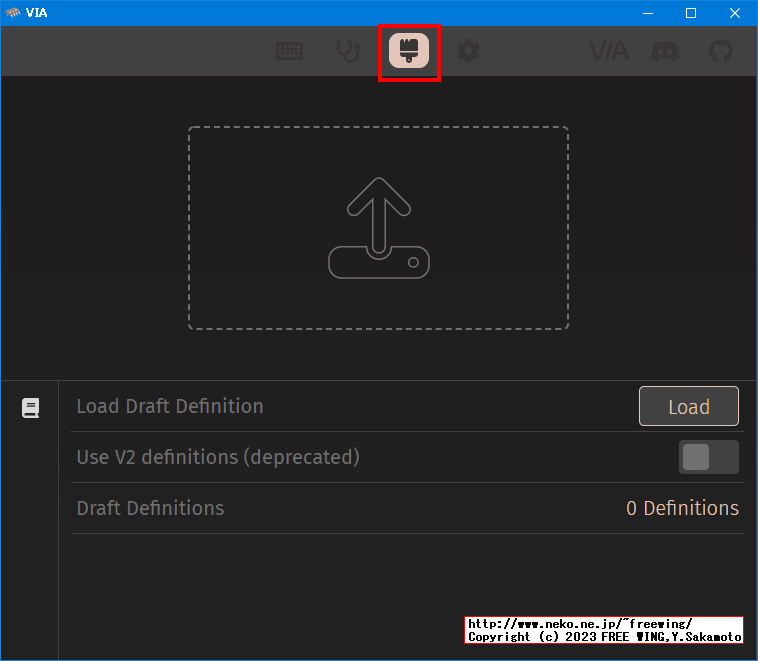

　・DESIGN tab - JSON file Drag and Drop

・VIA SETTINGSタブの Show Design tabを ONにする

● The device is forgotten.
● Received invalid protocol version from device
● The device must be opened first.

　接続しているデバイスが変な状態。

解決方法：デバイスの USBを抜き差しする。

　VIA Web app.の場合 Chromeブラウザの URL欄に
chrome://device-log/
　を入力するとデバイスのログが確認できる。

　接続しているデバイスが VIAアプリのバージョンに対応していない。

解決方法：VIAアプリのバージョンに対応したファームウェアに更新する。

● Fetching v2 definition failed

　接続しているデバイスが VIA v2に対応していない。

解決方法：VIA v2に対応のファームウェアに更新する。

● Fetching v3 definition failed

　接続しているデバイスが VIA v3に対応していない。

解決方法：VIA v3に対応のファームウェアに更新する。

● Loading device failed - retrying
● Command Name: DYNAMIC_KEYMAP_MACRO_GET_BUFFER
Command: 14 1 248 28
Response: 1 0 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
● Error: Receiving incorrect response for command
at KeyboardAPI._hidCommand (https://usevia.app/assets/index-8650462d.js:3:9407)
at async KeyboardAPI.flushQueue (https://usevia.app/assets/index-8650462d.js:3:8661)

　接続しているデバイスが変な状態。

解決方法：デバイスの USBを抜き差しする。
　それでも駄目な場合はパソコンを再起動する。

● VIA Protocol 12 VIA Version 3 Changes

VIA Nº3 - What's New - VIA

VIA Version 3 Changes

VIA Protocol 12 #19697

VIA Protocol 12 + fixes #19916

breakpoint_2023_05_28

● VIA互換のキーボード設定 Webアプリの Remap

Remap for latest QMK Firmware version

Remap for QMK Firmware 0.18.17 or lower

Remap supports QMK Firmware 0.22.2 or higher

現在のRemapと今後のRemapについて

内部キーコード体系が大きく変わってしまった
