中華製の格安なプログラマブル USBキーボードを買ってみた QMK VIAとは別物 (中華製のプログラマブル USBキーボード KeyboardSetter.exe)

●中華製の格安なプログラマブル USBキーボードを買ってみた QMK VIAとは別物

　中華製のプログラマブル USBキーボード KeyboardSetter.exe

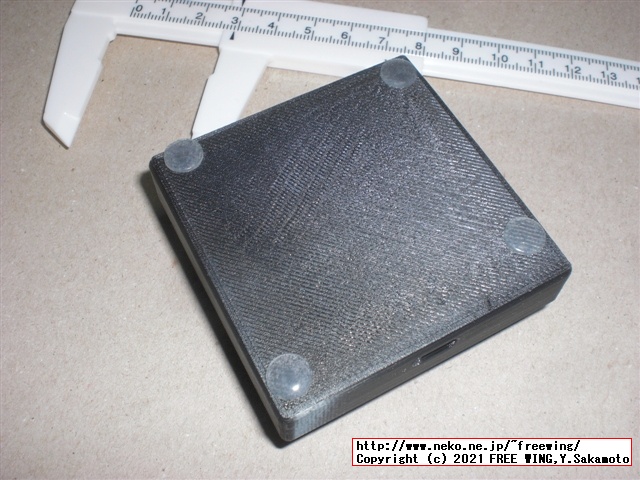

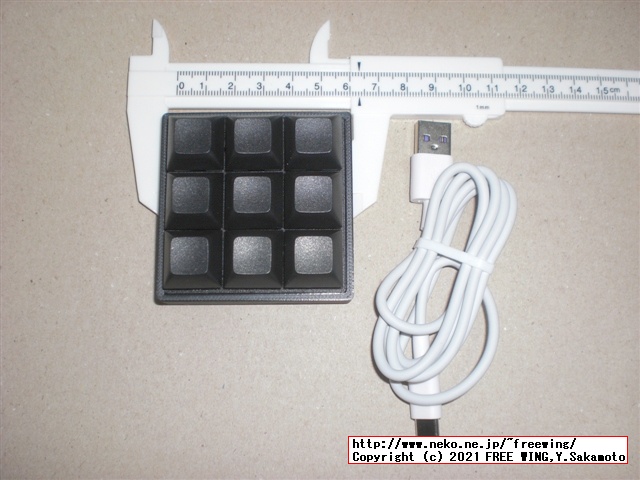

　内部構造に興味があったので買ってみました。

　QMK VIAとは全くの別物でした。開発能力は凄い！

　※ eBayや AliExpressでも QMK VIA互換の物は高いです

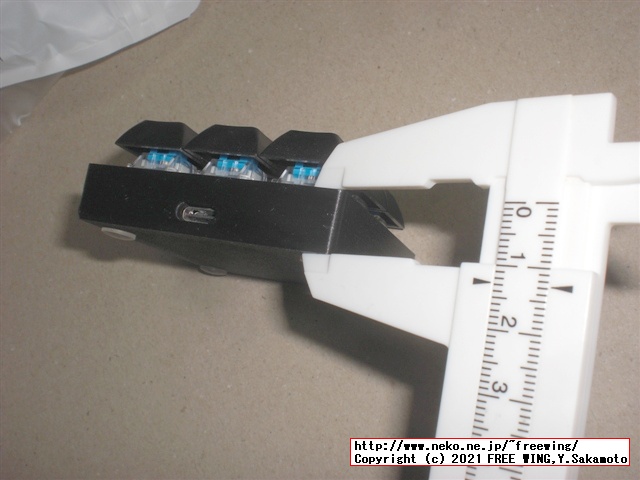

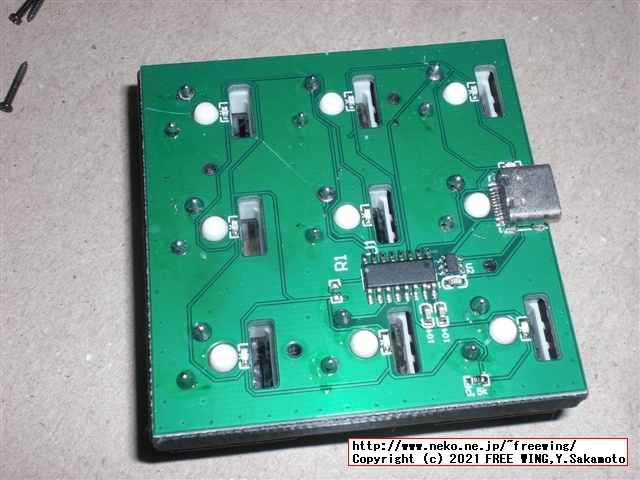

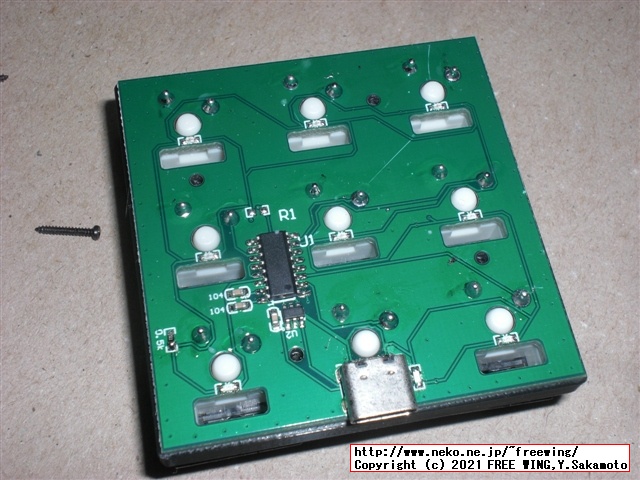

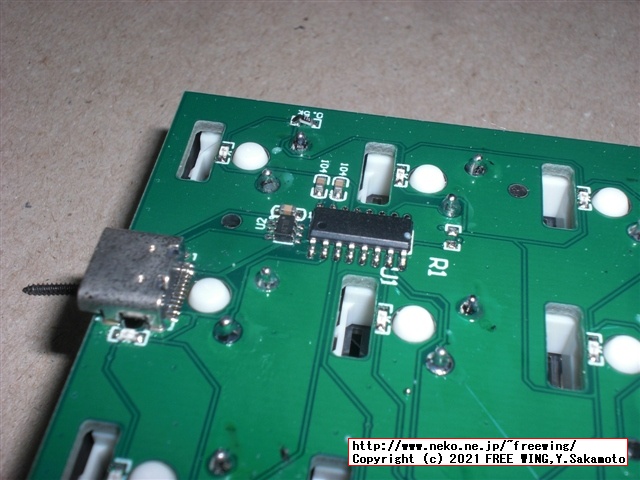

　基板の LEDは青色で点灯します。

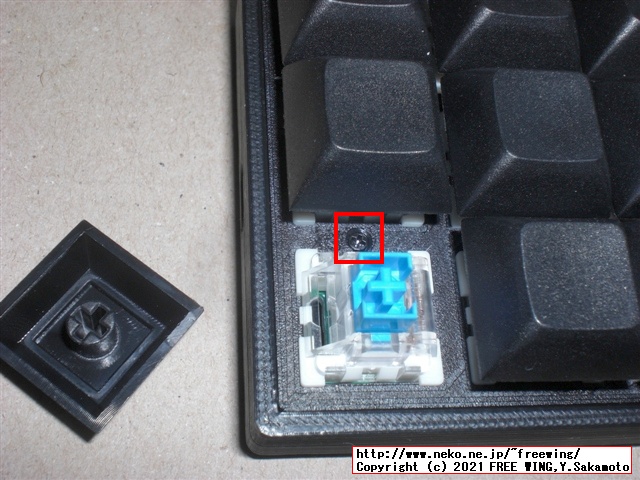

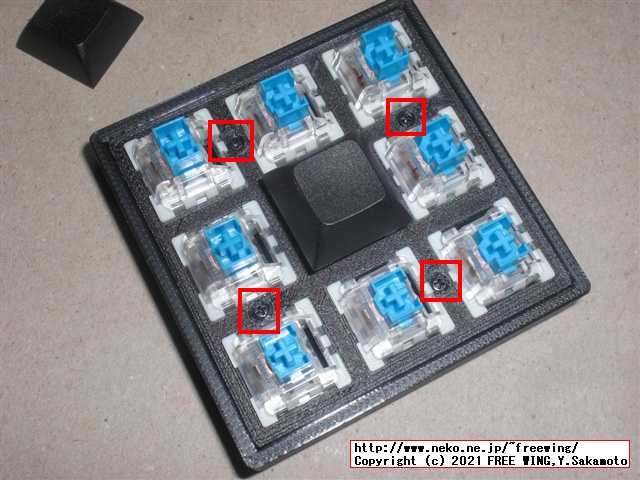

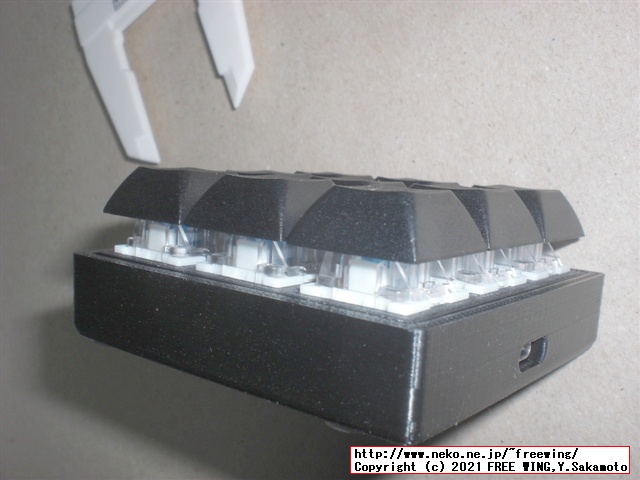

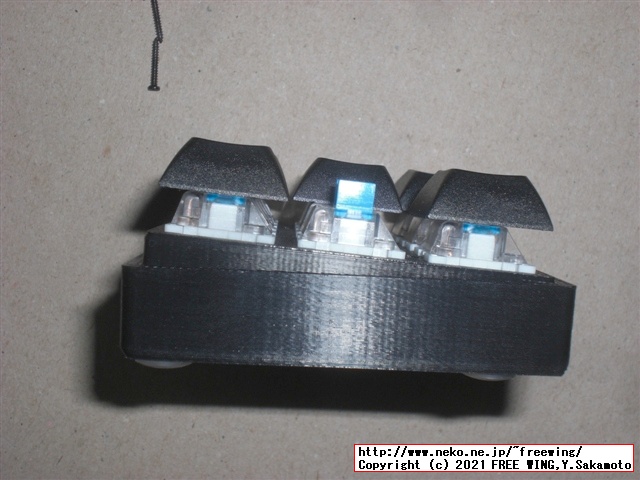

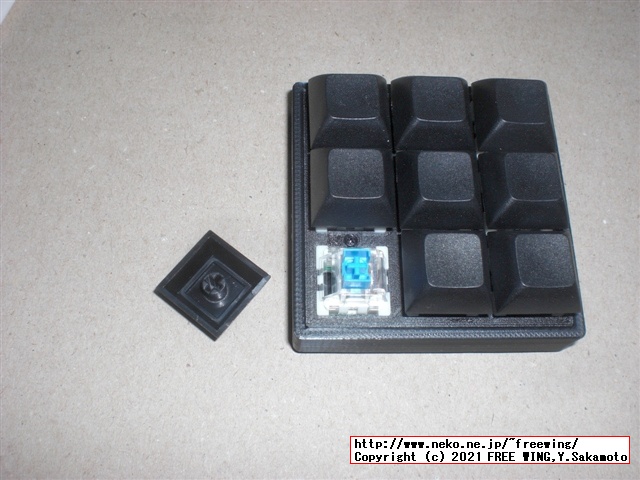

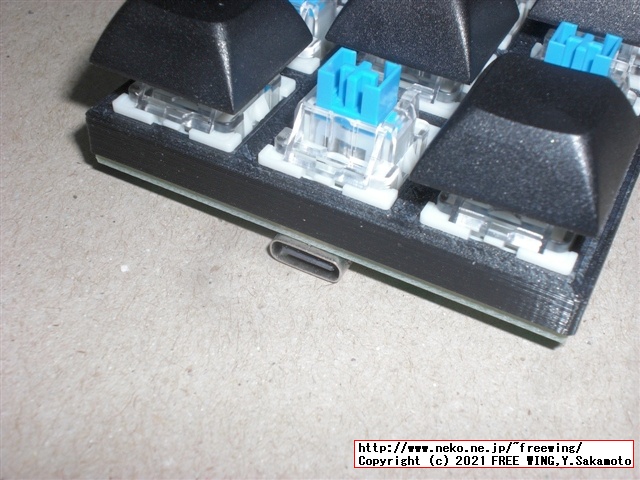

・中華製の格安なプログラマブル USBキーボードを買ってみた QMK VIAとは別物

・中華製の格安なプログラマブル USBキーボードを買ってみた QMK VIAとは別物

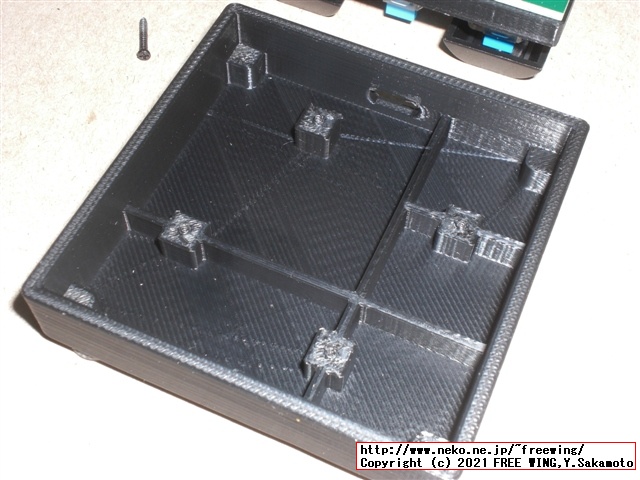

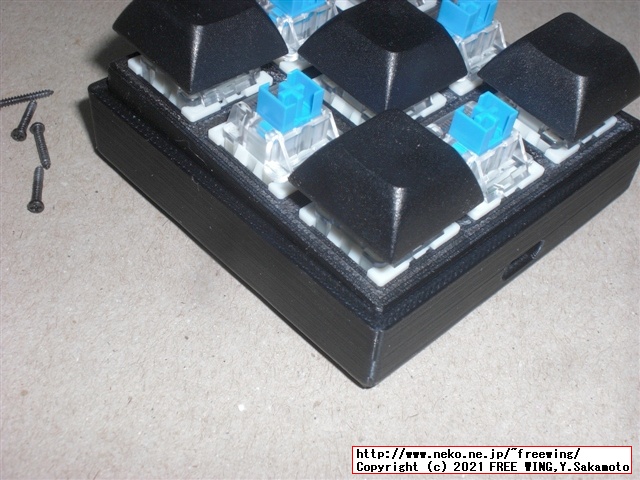

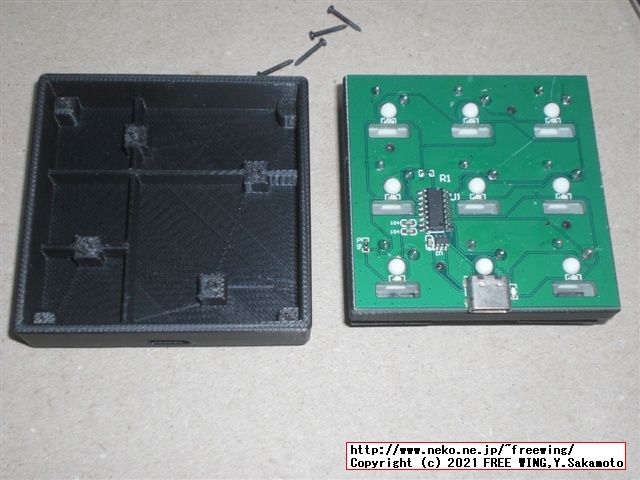

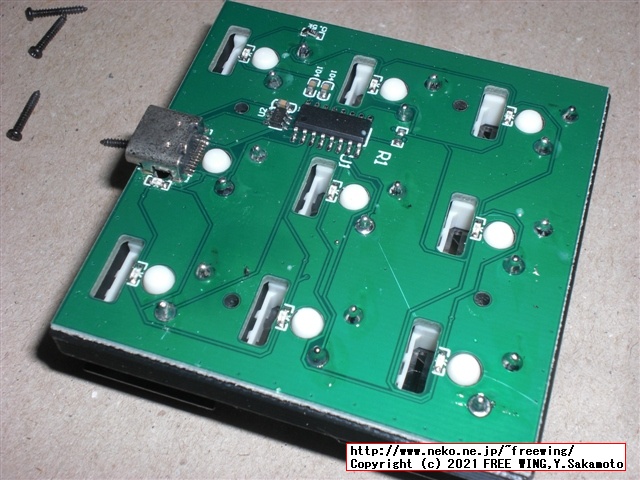

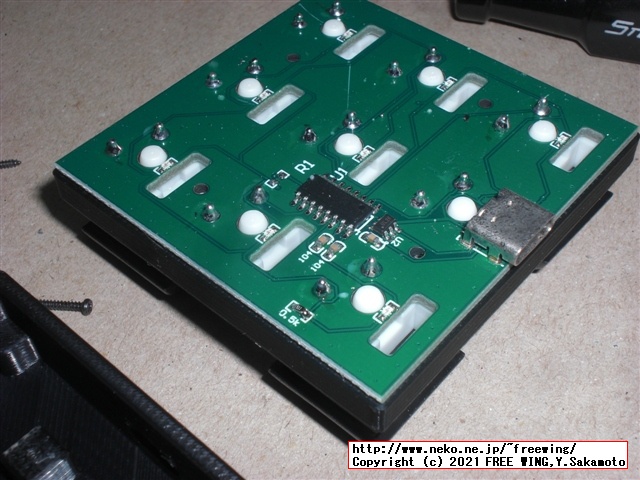

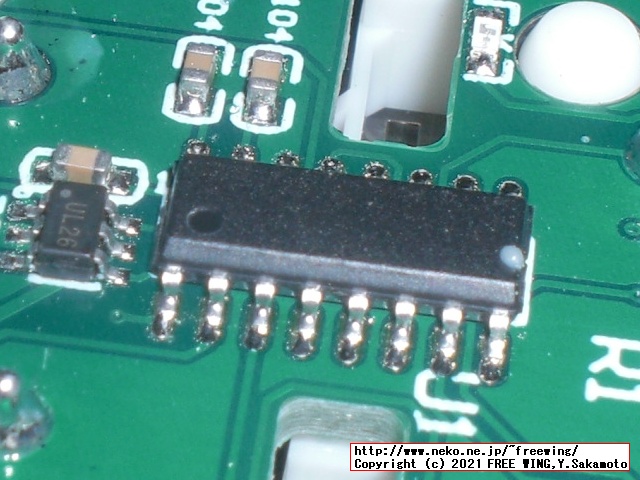

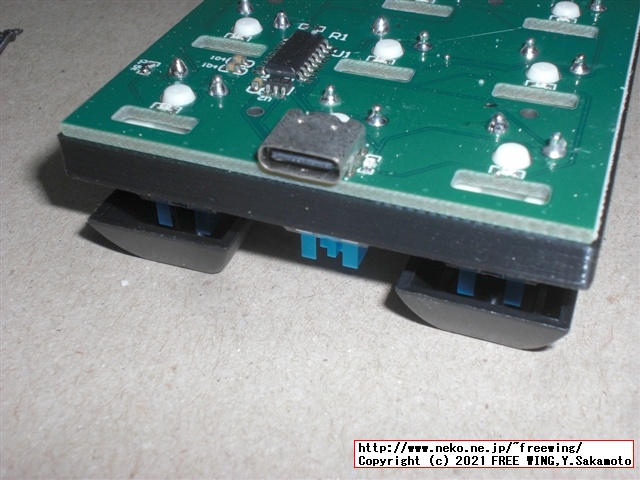

　ICの表面は消されており、ICの型番は読み取れません。
　しかし、こんな小さな ICでプログラマブル USBキーボードの機能があるなんて中華の開発パワーは凄い！

　ICの正体は沁恒 WCH（Jiangsu Qin Heng）の CH551Gと言う 8051 coreの USB機能付きワンチップマイコンでした。
WCH(Jiangsu Qin Heng) CH551G

　Overview
　CH551 is a MCS51 compatible E8051 core microcontroller, 79% instructions of CH551 is single byte or single cycle, and average instruction speed is 8 to 15 times faster than the standard MCS51. CH551 supports up to 24MHz system clock speed, built-in capacitive detection module, 3 timers and 2 PWM, UART, SPI, USB device controller and full-speed transceiver. CH551 is a simplified version of CH552, ROM is 10K, xRAM is 512 bytes, UART0only, package SOP16only, and remove the ADC module and USB type-C module, besides,you may refer directly to the CH552.

CH551G開発ボード

　CH559は USB HOST機能を持っています。

●中華プログラマブル USBキーボード、設定方法、アプリ

　筐体が 3Dプリンタ製の物は下記のアプリで設定します。

　オンラインのウイルスチェックをしましたが、不安なので実行していません。

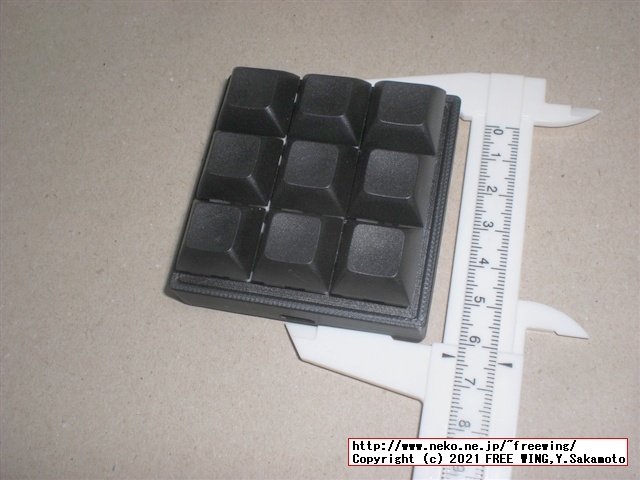

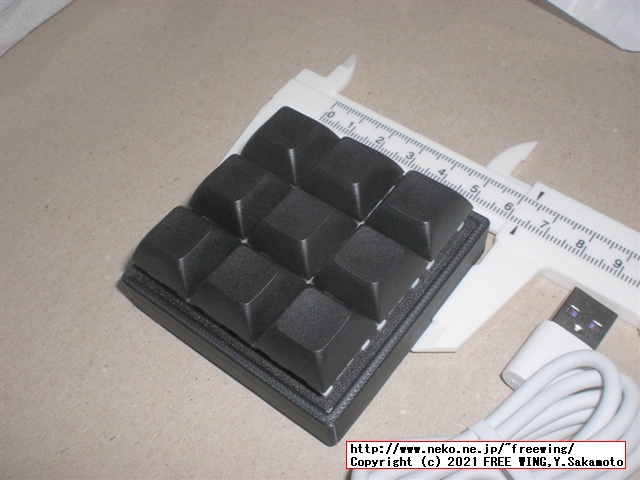

2keys OSU Mini Keyboard Macro keypad RGB DIY Customize Shortcut Keyboard Gaming Keyboard Programmable Mechanical Keyboard

http://8.210.3.182:9999/man/Readme.html

http://8.210.3.182:9999/man/ZDDKeyboardSetter.zip
ZDDKeyboardSetter.zip 2021-07-07 19:56 24M
　（Windows用アプリ）

VirusTotal 0a4c857c1d7aca669aca667143353822d97b3a0f1fb0462fbc7bae26049b154a ZDDKeyboardSetter.zip

● CH552を使用した USBキーボードフレームワークっぽい

　上記のソースリストっぽい。

TabbycatPie / CustomKeyboard

　Folders
　・CustomKeyboard: a keil project based on CH552
　・KeyBoardSetter/KeyboardSetter: a Qt project using hid_api as library to communicate with CH552 chip hardware.

Tags: [電子工作], [QMK]
