[UPDATE] 2022/01/09

BUFFALOの USB テンキーを Pro Microと QMKを使って VIAカスタマイズ キーボードに改造する方法 BUFFALOの USB テンキーを Pro Microと QMKを使って VIAカスタマイズ キーボードに改造する方法

(BUFFALO USB 10-Key keyboard BSTK100 modification by Pro Micro and QMK firmware VIA)

Tags: [電子工作]




● QMK firmwareの開発環境を ラズパイや Windows WSLにセットアップする方法

[NEW] 2021/08/23
QMK firmwareの開発環境を ラズパイや Windows WSLにセットアップする方法
QMK firmwareの開発環境を ラズパイや Windows WSLにセットアップする方法

  ラズパイや Windows WSL環境でカスタマイズ キーボードのファームウェア QMK firmwareの開発環境を構築


● 社畜のキーボード「新入社員の同期」を購入してみた!!

[NEW] 2021/08/11
社畜のキーボード「新入社員の同期」を購入してみた!! VIA、QMK、Remapでのカスタマイズに対応
社畜のキーボード「新入社員の同期」を購入してみた!! VIA、QMK、Remapでのカスタマイズに対応

  キー内容が Remap等でカスタマイズ可能な社畜のキーボード「新入社員の同期」を 3500円で購入

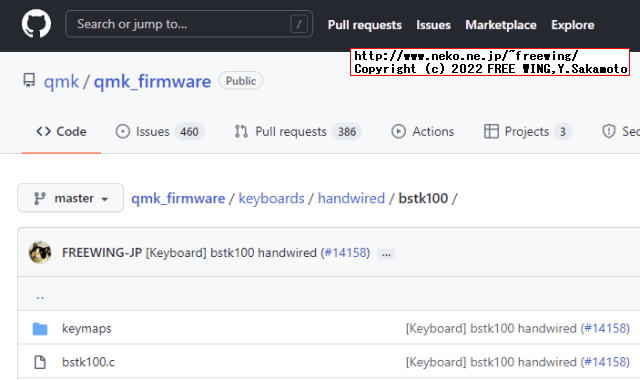

●【朗報】bstk100の QMK化の改造が本家の qmk_firmwareにマージされました!!!

New Keyboard - bstk100 #14158

 8/26に PRを出して 1/9にマージになりました!!!
 ( 厂˙ω˙ )厂うぇーい うぇーい乁( ˙ω˙ 乁)

qmk_firmware/keyboards/handwired/bstk100
 BUFFALO USB 10-Key keyboard BSTK100 modification by Pro Micro and QMK firmware .

・【朗報】bstk100の QMK化の改造が本家の qmk_firmwareにマージされました!!!
【朗報】bstk100の QMK化の改造が本家の qmk_firmwareにマージされました!!!




● BUFFALOの USB テンキーを Pro Microと QMKを使って VIAカスタマイズ キーボードに改造する方法

 社畜のキーボードで QMK等のファームウェアの使い方を理解したので自前で市販のキーボードをベースに QMK化の改造をしてみました。(同人のキットを買うよりも安上がり)

 VIAに対応しているので各キーを好きな様にカスタマイズできます。

 BUFFALO USB 10-Key keyboard BSTK100 modification by Pro Micro and QMK firmware VIA

 QMK = Quantum Mechanical Keyboard Firmware

 BSTK100改造の QMKファームウェアのソースコード。
qmk_firmware/keyboards/handwired/bstk100
 qmk_firmware/keyboards/handwired/bstk100/
 bstk100
 BUFFALO USB 10-Key keyboard BSTK100 modification by Pro Micro and QMK firmware .

info.json
{
    "keyboard_name": "bstk100",
    "url": "http://www.neko.ne.jp/~freewing/",
    "maintainer": "FREE WING",
    "width": 4,
    "height": 6,
    "layouts": {
        "LAYOUT": {
            "layout": [
                {"label": "k00", "x": 0, "y": 0},

                {"label": "k34", "x": 0, "y": 1},
                {"label": "k03", "x": 1, "y": 1},
                {"label": "k02", "x": 2, "y": 1},
                {"label": "k13", "x": 3, "y": 1},

                {"label": "k10", "x": 0, "y": 2},
                {"label": "k11", "x": 1, "y": 2},
                {"label": "k12", "x": 2, "y": 2},
                {"label": "k01", "x": 3, "y": 2},

                {"label": "k20", "x": 0, "y": 3},
                {"label": "k21", "x": 1, "y": 3},
                {"label": "k22", "x": 2, "y": 3},
                {"label": "k23", "x": 3, "y": 3},

                {"label": "k30", "x": 0, "y": 4},
                {"label": "k31", "x": 1, "y": 4},
                {"label": "k32", "x": 2, "y": 4},
                {"label": "k33", "x": 3, "y": 4, "h": 2},

                {"label": "k40", "x": 0, "y": 5},
                {"label": "k41", "x": 1, "y": 5},
                {"label": "k43", "x": 2, "y": 5}
            ]
        }
    }
}

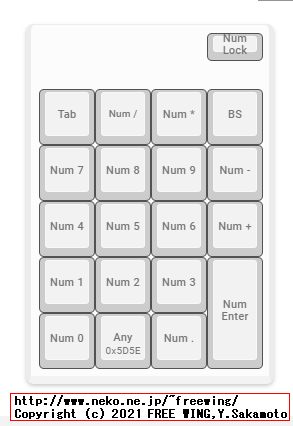

● VIAでキーカスタマイズ時に必要なキーマップ定義の JSONファイル keymap.json

VIA Your keyboard's best friend

keymap.json
{
    "name":"bstk100",
    "vendorId":"0xFEED",
    "productId":"0xB100",
    "lighting":"none",
    "matrix":{"rows":5,"cols":5},
    "layouts":{
        "keymap":[
          [{"x":3,"h":0.5},"0,0"],
          ["3,4","0,3","0,2","1,3"],
          ["1,0","1,1","1,2","0,1"],
          ["2,0","2,1","2,2","2,3"],
          ["3,0","3,1","3,2",{"h":2},"3,3"],
          ["4,0","4,1","4,3"]
        ]
    }
}

・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法




● BUFFALOの BSTK100シリーズ テンキーのキーマトリクス配線仕様 BSTK100WH BSTK100BK

 キー配置:5行 4列の格子状
 マトリクス構成:6行 5列の変則格子構成
 フレキ接続:左側から C0, C1, C2, C3, R0, R1, R2, R3, R4, R5, C4
 ※ R0はフレキ側は未使用、基板上の K1スイッチ(NumLock)で使用

行/列C0C1C2C3C4
R0[NumLock]
(基板上 K1)
(無)(無)(無)(無)
R1(無)-*/(無)
R27[Home]8[↑]9[PgUp][BS](無)
R34[←]56[→]+(無)
R41[End]2[↓]3[PgDn[Ent][Tab]
R50[Ins]00(無).[Del](無)
 ※ R0と R1は共通にできる(互いに干渉しないから)

Pro Micro 行Pro Micro 列B6B2B3B1F7
行/列C0C1C2C3C4
B5R0/R1[NumLock]
(基板上 K1)
-*/(無)
B4R27[Home]8[↑]9[PgUp][BS](無)
E6R34[←]56[→]+(無)
D7R41[End]2[↓]3[PgDn[Ent][Tab]
C6R50[Ins]00(無).[Del](無)
 ※ R0と R1をショートした場合

 JSON定義はこれで良いのかな?
{
    ... 省略 ...

    "matrix":{"rows":5,"cols":5},
    "layouts":{
        "keymap":[
          ["0,0"],
          [{"y":0.25, "x":1},"0,3","0,2"],
          [{"y":0, "x":3},"0,1"],
          [{"y":-1},"1,0","1,1","1,2"],
          [{"y":-2, "x":3},"1,3"],
          [{"y":1},"2,0","2,1","2,2","2,3"],
          ["3,0","3,1","3,2",{"h":2},"3,3"],
          [{"y":-4},"3,4"],
          [{"y":3},"4,0","4,1","4,3"]
        ]
    }
}

 素直にこう書けるのかな?
{
    ... 省略 ...

    "matrix":{"rows":5,"cols":5},
    "layouts":{
        "keymap":[
          ["0,0"],
          [{"y":0.25},"3,4","0,3","0,2","1,3"],
          ["1,0","1,1","1,2","0,1"],
          ["2,0","2,1","2,2","2,3"],
          ["3,0","3,1","3,2",{"h":2},"3,3"],
          ["4,0","4,1","4,3"]
        ]
    }
}

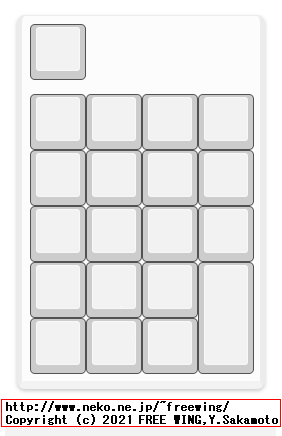

・BUFFALOの BSTK100シリーズ テンキーの VIA JSON定義、キー配置のデザインレイアウトの JSON
BUFFALOの BSTK100シリーズ テンキーの VIA JSON定義、キー配置のデザインレイアウトの JSON



今回購入


BUFFALO 有線テンキーボード Tabキー付き ブラック BSTK100BK
ASIN: B01L8VIA6U

BUFFALO 有線テンキーボード Tabキー付き ホワイト BSTK100WH
ASIN: B01L8VIHAY


● Pro Microの基板シルクと端子の対応表

---USBコネクタ---
D3TX0.--.RAWRAW
D2RX1.--.GNDGND
GNDGND.--.RESETRESET
GNDGND.--.VCCVCC
D12.--.A3F4
D03.--.A2F5
D44.--.A1F6
C65.--.A0F7
D76.--.15B1
E67.--.14B3
B48.--.16B2
B59.--.10B6
--------
B017RX-LED--TX-LED30D5

config.h
#define MATRIX_ROW_PINS { B6, B2, B3, B1, F7 }
#define MATRIX_COL_PINS { B5, B4, E6, D7, C6 }

// The state of the indicator pins when the LED is "on" - 1 for high
#define LED_PIN_ON_STATE 0

#define LED_NUM_LOCK_PIN D4
#define LED_CAPS_LOCK_PIN D5
#define LED_SCROLL_LOCK_PIN B0


● Pro Micro基板の改造方法

 BUFFALOのテンキーの USBケーブルをそのまま使いたかったので Pro Micro基板の USBコネクタが不要なのでモギ取ります。
 ※ 勿論 Pro Micro基板の USBをそのまま使用する方法でも大丈夫です

 他の皆は Pro Micro基板の USBマイクロ コネクタが「モゲル!モゲル!」と悲しみますが、私の場合は敢えてモギ取ります。なんと贅沢な!

 モギ取った後に直接基板のパターンに USBの配線を行ないます。

 基板の配線パターンが剥離しない様に最新の注意をしながらエイヤッと USBマイクロ コネクタをもぎ取りました。

 そして、USBコネクタのパターン部分に配線をしました。
 配線にはワイヤリングペンと UEW ポリウレタン銅線を使用しています。

・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

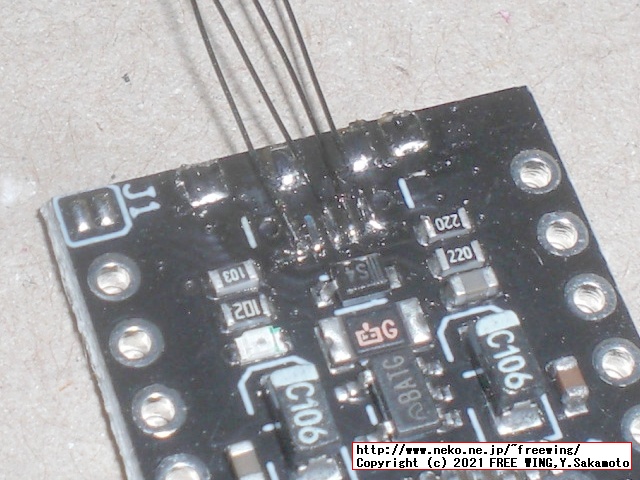

 USBコネクタのパターン部分に配線を半田付け。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法



BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
 基板パターンの剥離や断線防止でホットメルトで補強します。

今回購入


ACEIRMC Pro Micro ATmega32U4 5V/16MHz Arduino用 互換マイクロコントローラ Micro USB 開発ボード (3個セット)
ASIN: B08HC9KHJC

KeeYees Pro Micro ATmega32U4 5V/16MHz 互換マイクロコントローラ Micro USB 開発ボード (3個)
ASIN: B07Q4VRT36

KKHMF 2個 Leonardo Pro Micro ATmega32U4 5V/16MHz ブートローダ マイクロ USB Pro Mini 開発ボード Arduinoに対応
ASIN: B081DY1NWW

VKLSVAN Pro Micro USB ATmega32U4 5V/16MHz マイクロコントローラ Micro USB 開発ボード Arduinoに対応
ASIN: B086GPX434


【エナメル線】UEW 2種 ポリウレタン銅線 0.2mm 20m
ASIN: B016GN5YTQ

グルーガン 小型 40W 急速加熱 耐熱性ホットメルト接着剤ガン 強力粘着 ぐるーがん 高品質グルースティック10本付 超軽量 安全性 手芸用 DIY趣味 【12ケ月品質保証】
ASIN: B07RM1FNSR

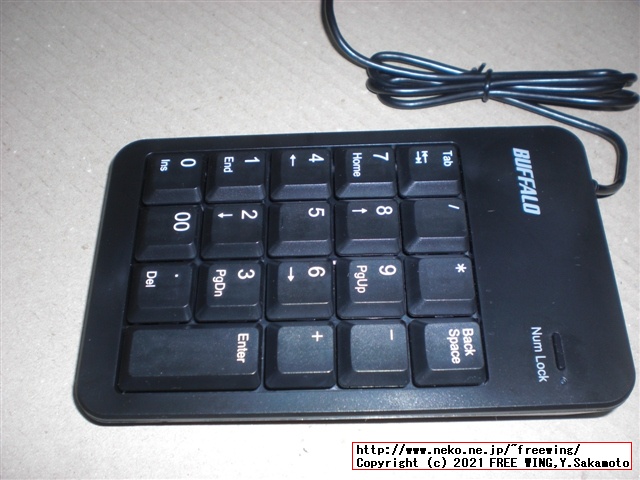

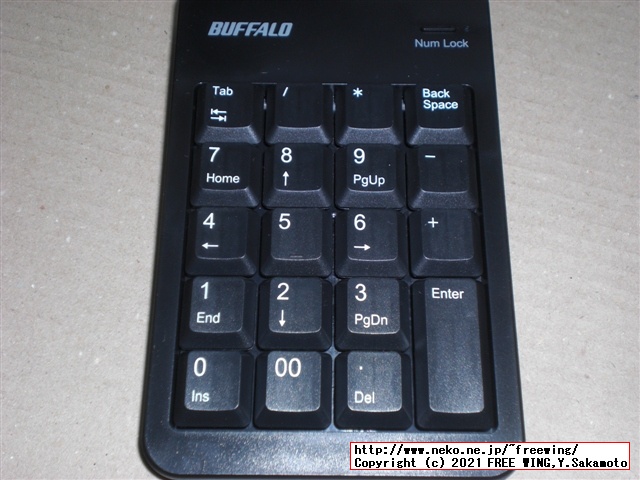

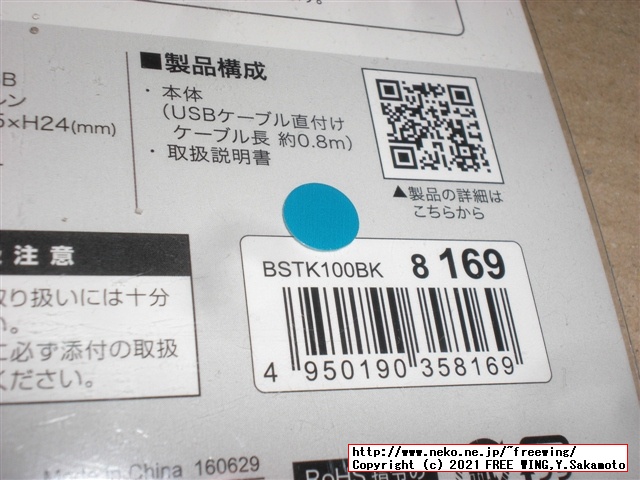

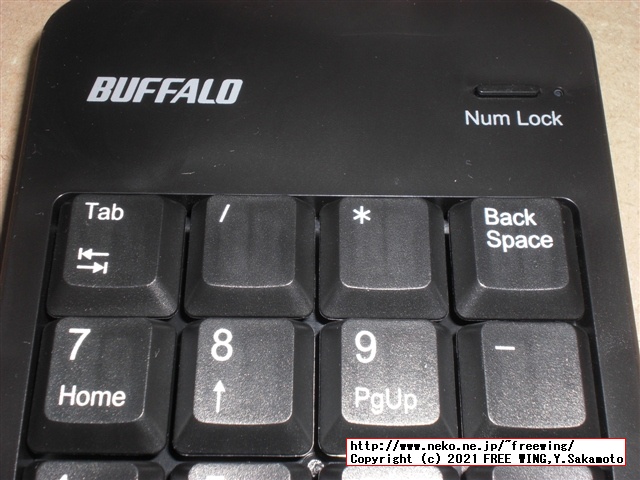

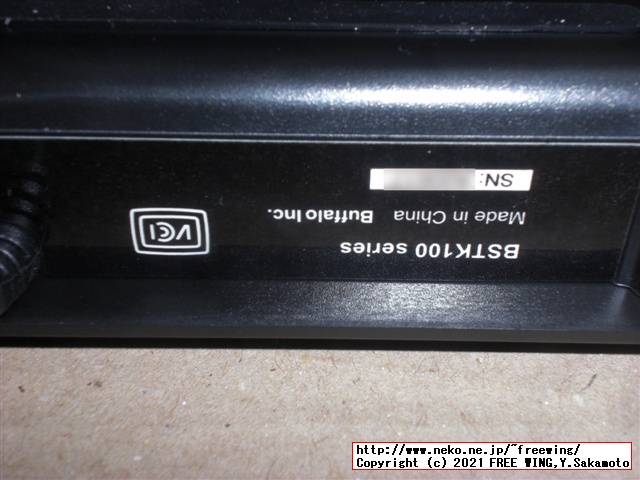

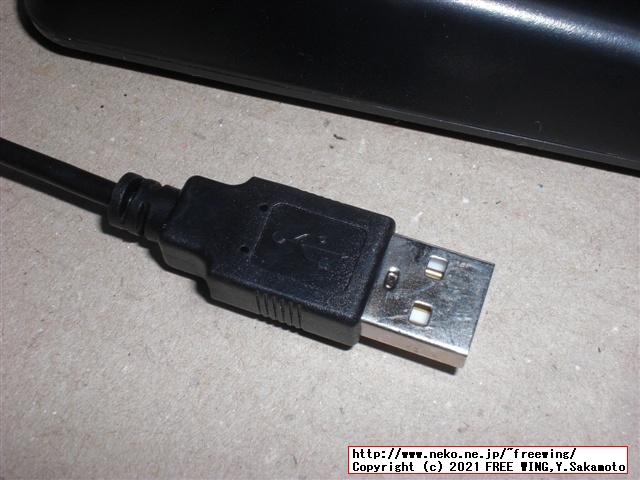

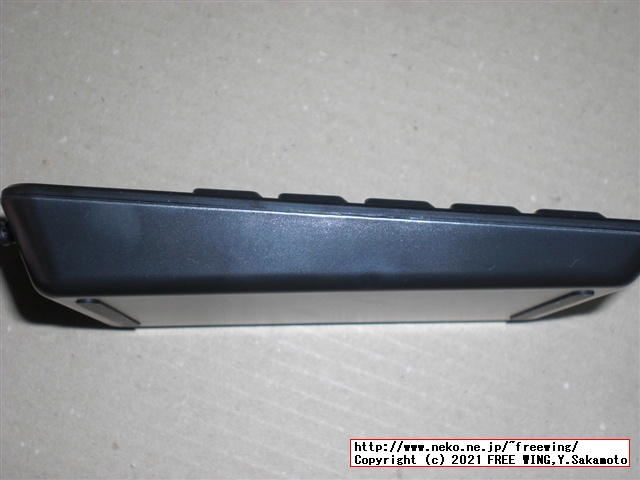

●改造元となる BUFFALOの USB テンキー BSTK100の外観

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法



・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法




● BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

 元々の制御基板のテストランドに配線を行うと楽ができます。

 元々の制御基板のコントローラ部分に電源や信号が行かない様にパターンカットを行ないます。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

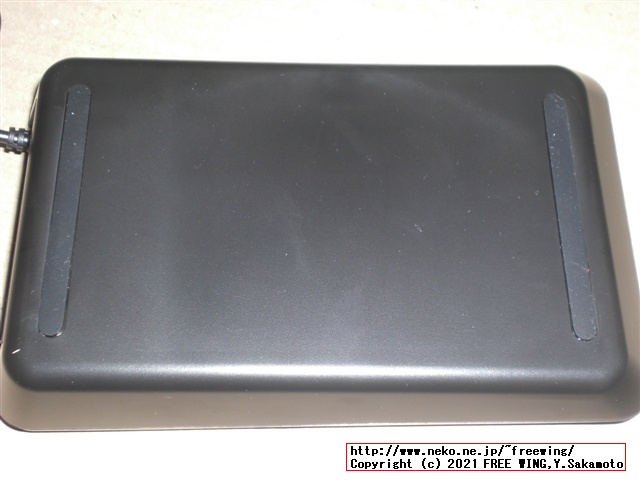

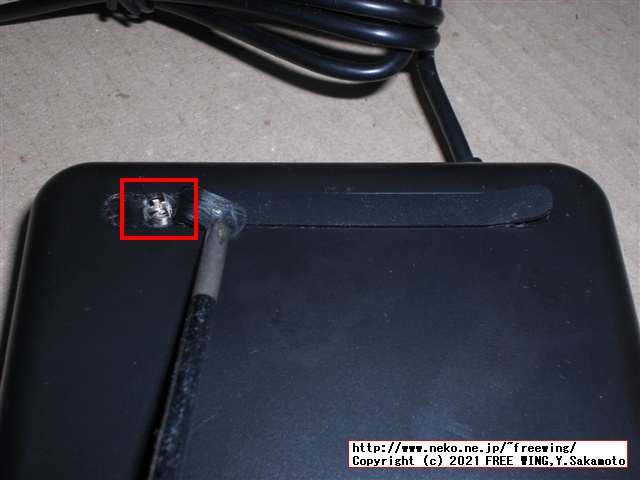

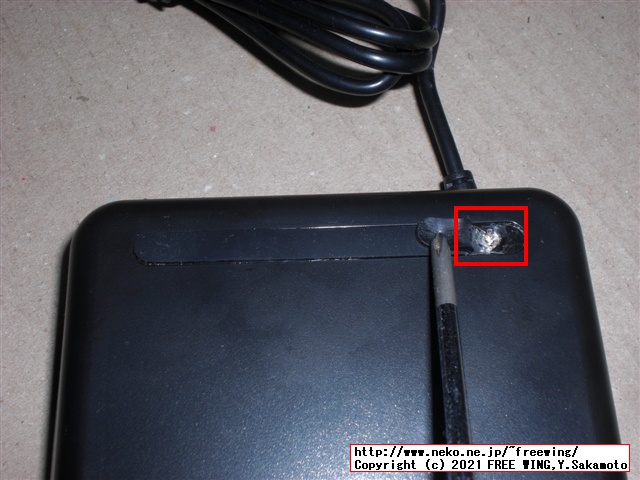

 裏面の滑り止めラバーの左右にネジが有ります。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
 裏面の滑り止めラバーの左右にネジが有ります。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

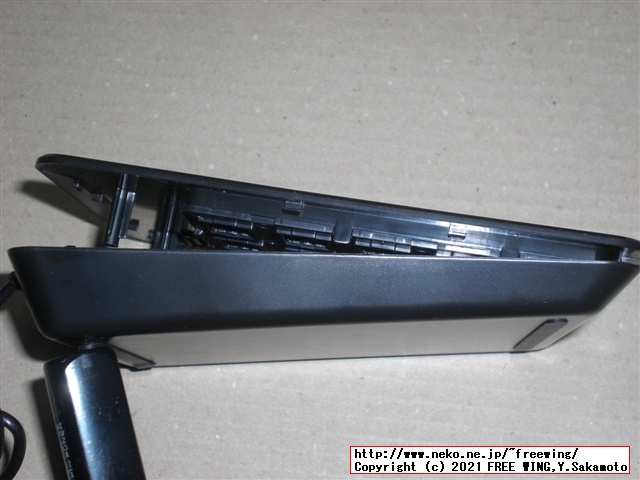

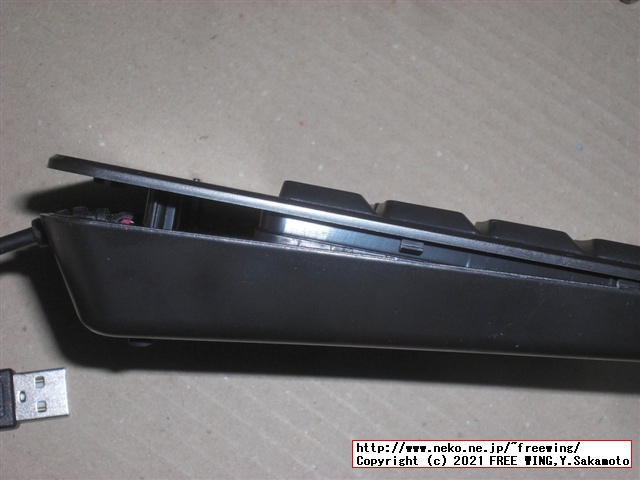

 ネジを取ったら上側から分離できます。

・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

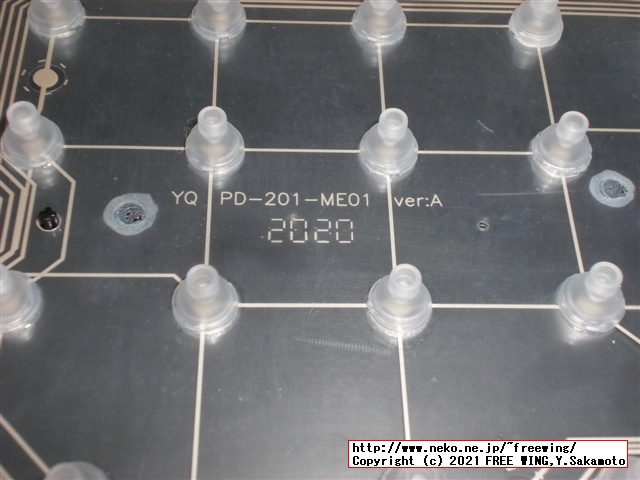

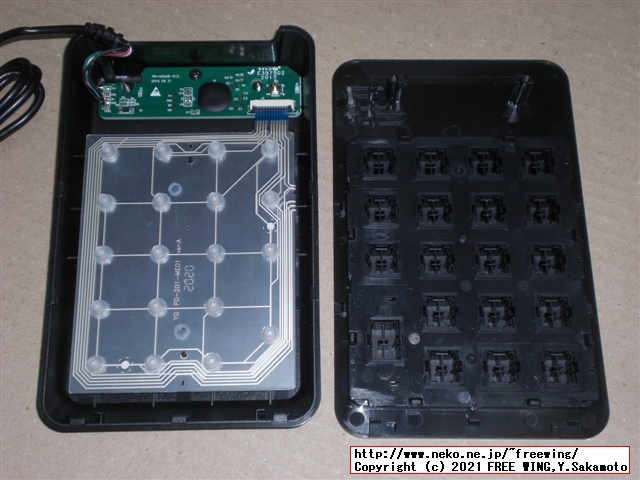

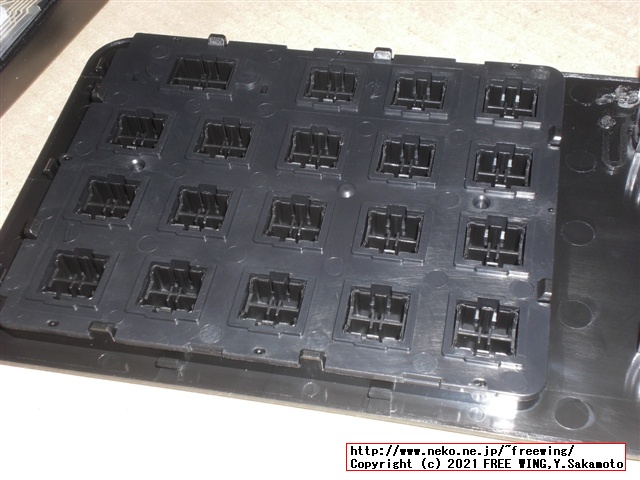

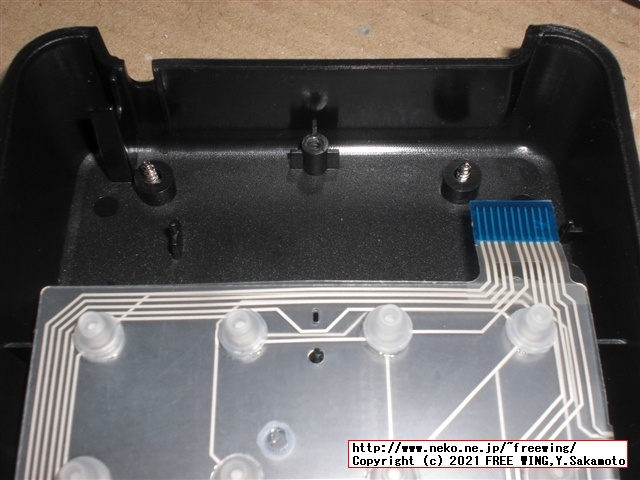

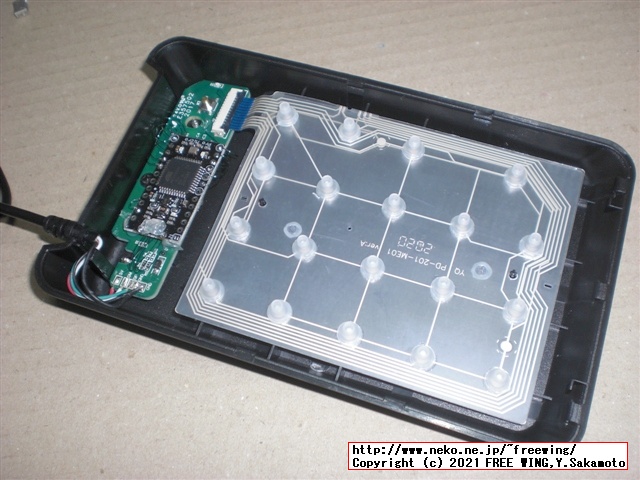

 BUFFALOの USB テンキー BSTK100を分解した所。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

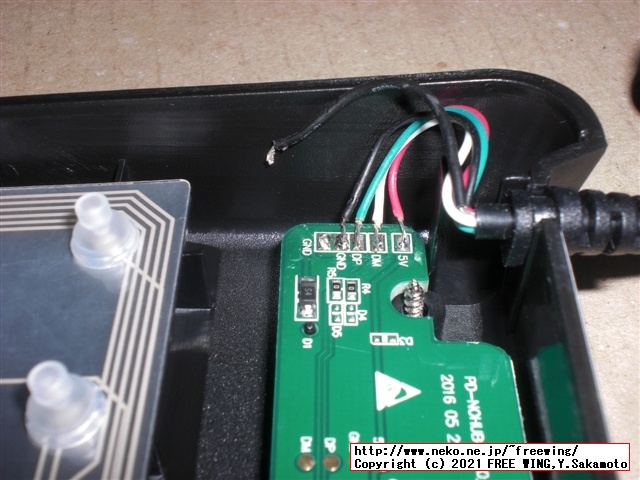

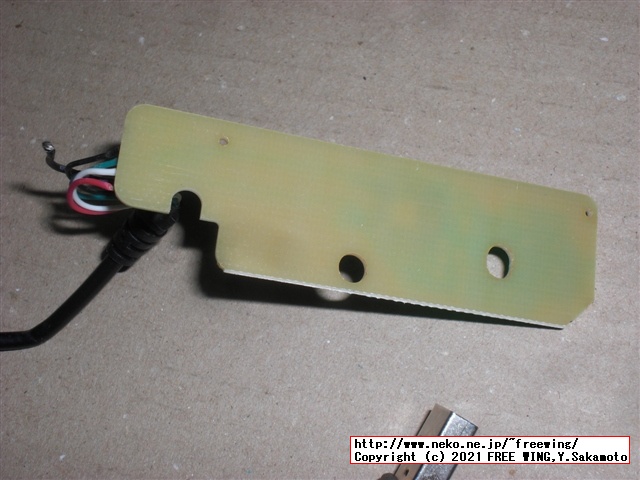

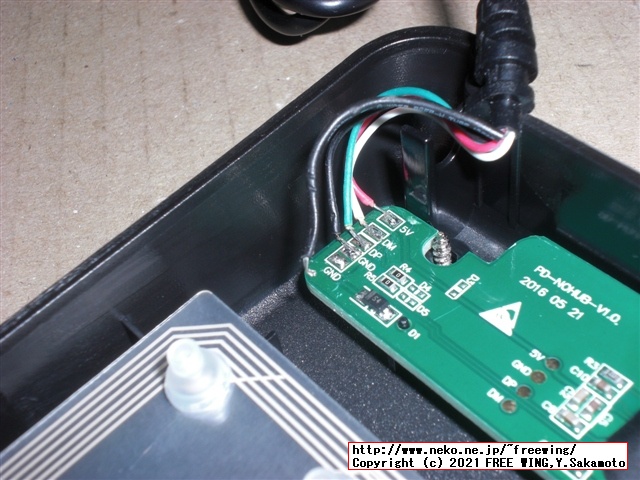

 USB部分の配線を軽く触ったら GND線が取れました!!
 うん、製造不良!!

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法



BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

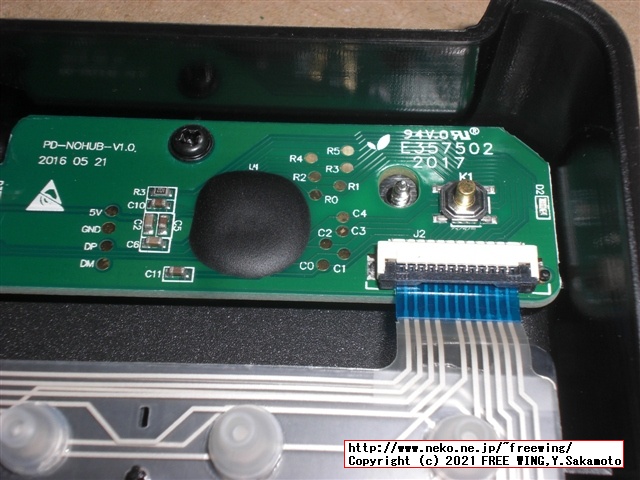

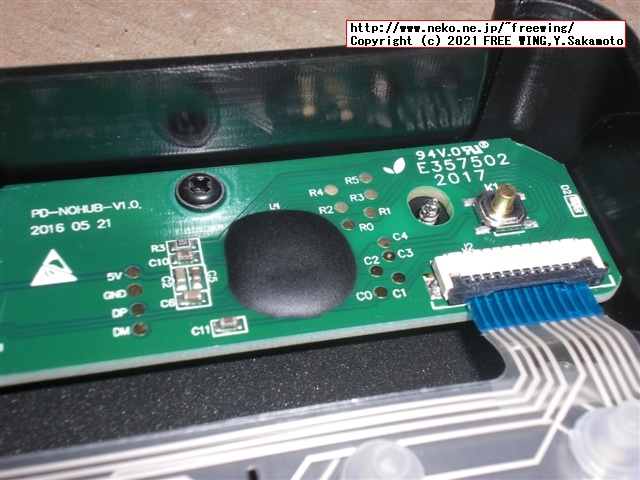

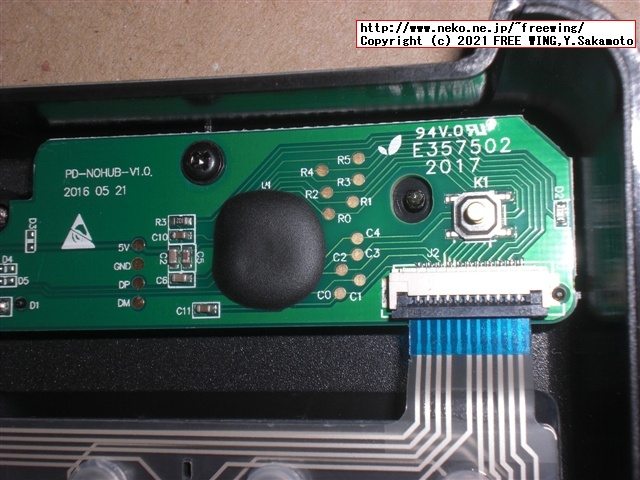

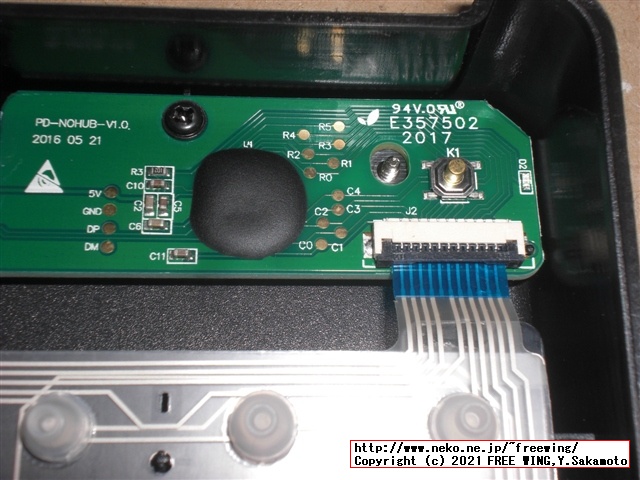

 BUFFALOの USB テンキー BSTK100のコントローラ基板にはテストランドが有るのでキーマトリクスの配線が楽にできます。

・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

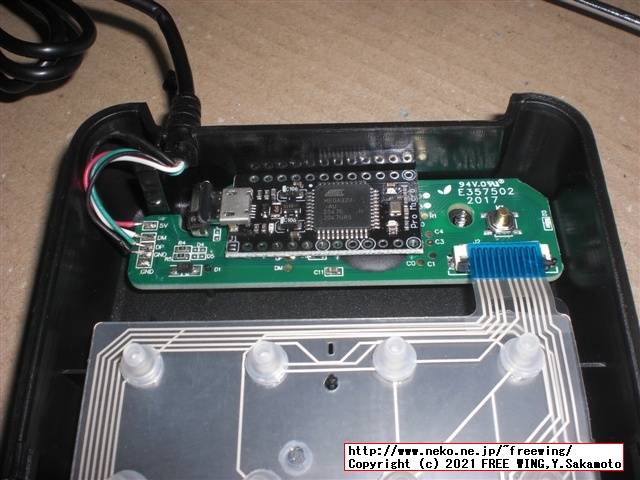

 こんな感じに Pro Microモジュール基板を配置できます。

・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

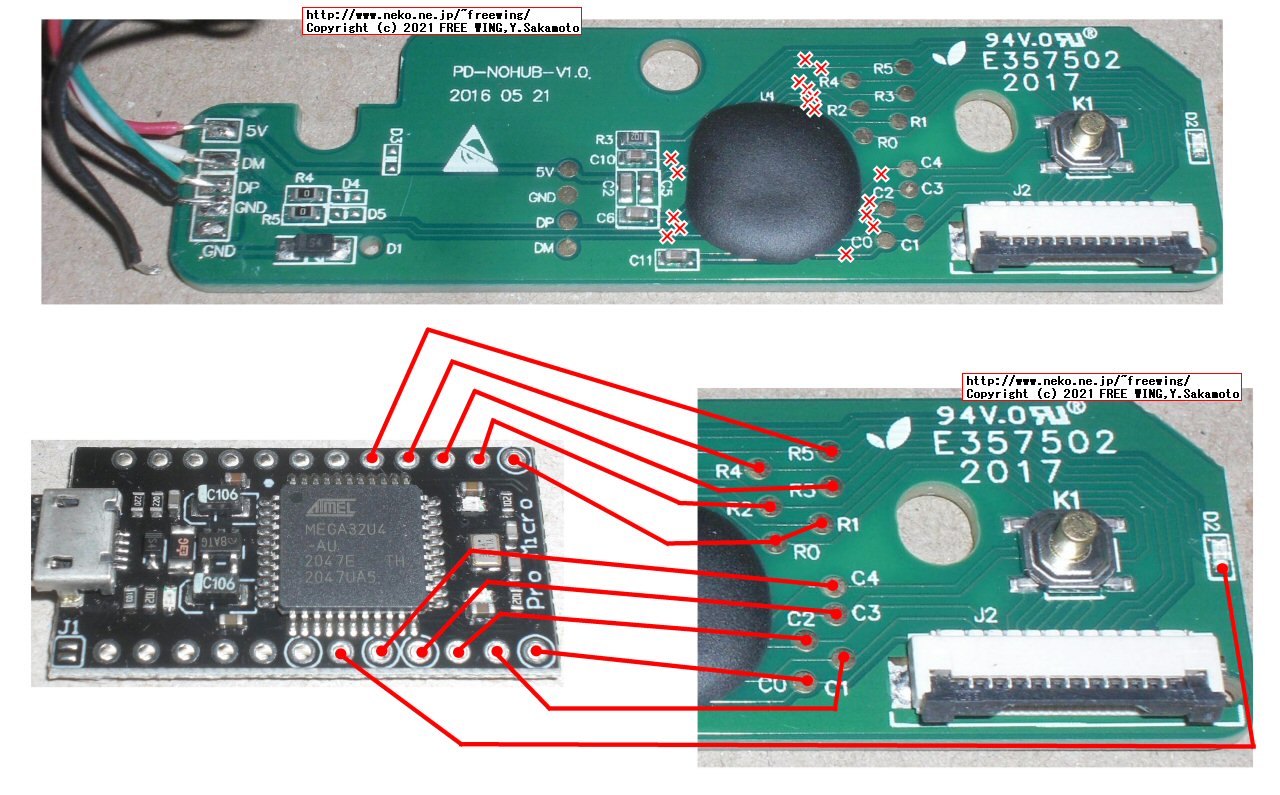

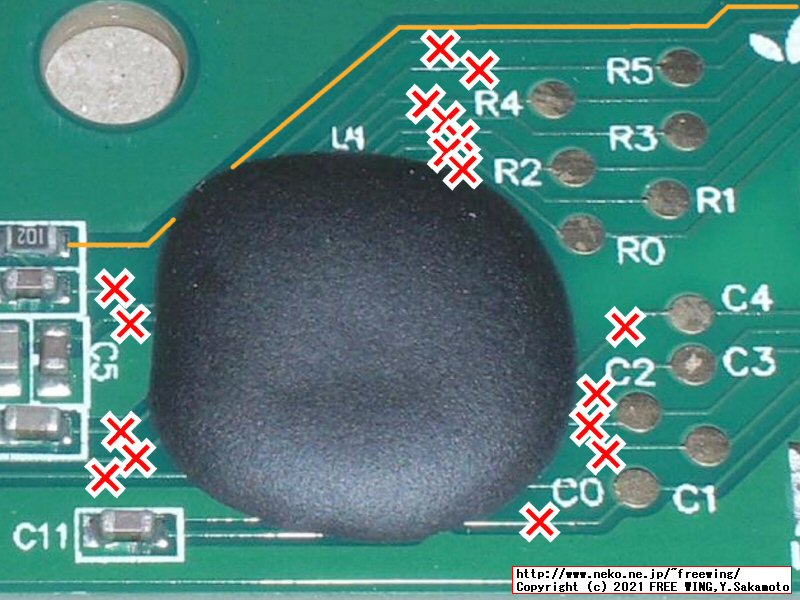

 パターンカットの部位と配線方法。
 元々の制御基板のコントローラ部分に電源や信号が行かない様にパターンカットを行ないます。
 元々の制御基板のテストランドに配線を行うと楽ができます。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
 一番上の線はカットしない!!
 LEDへの電源供給の配線になっています。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
 一番上の線はカットしない!!(オレンジ色に着色しています)
 LEDへの電源供給の配線になっています。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

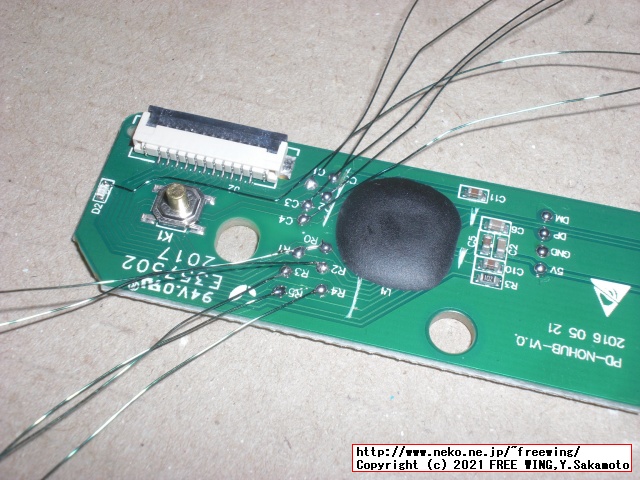

 コントローラ基板のテストランド側に先に配線を半田付けします。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

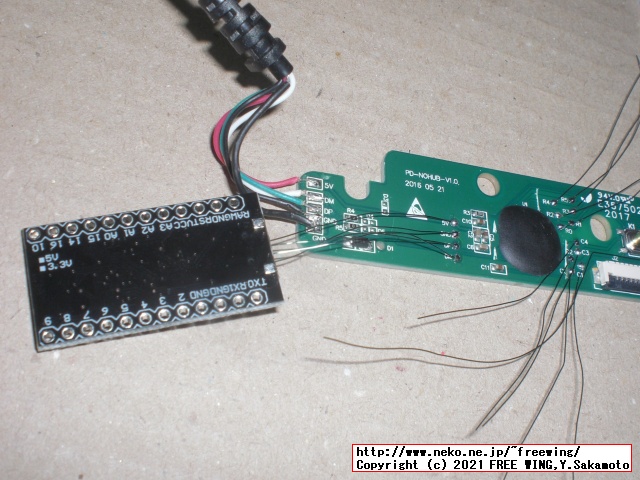

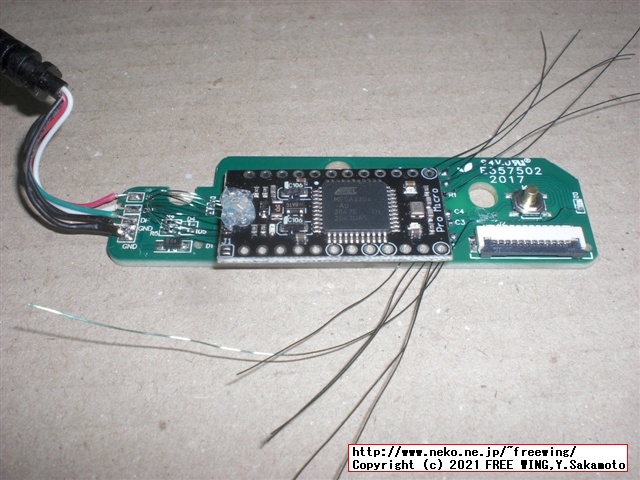

 Pro Microモジュール基板の USB配線をコントローラ基板に半田付けします。

BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

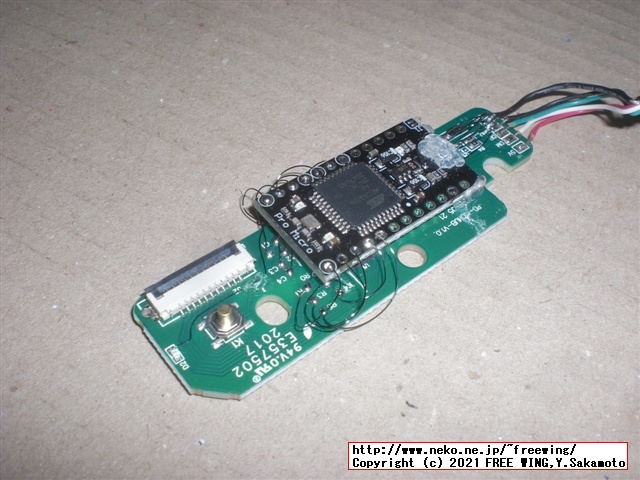

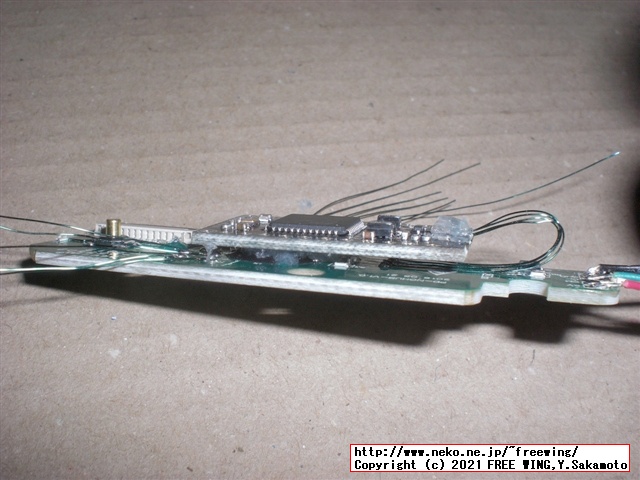

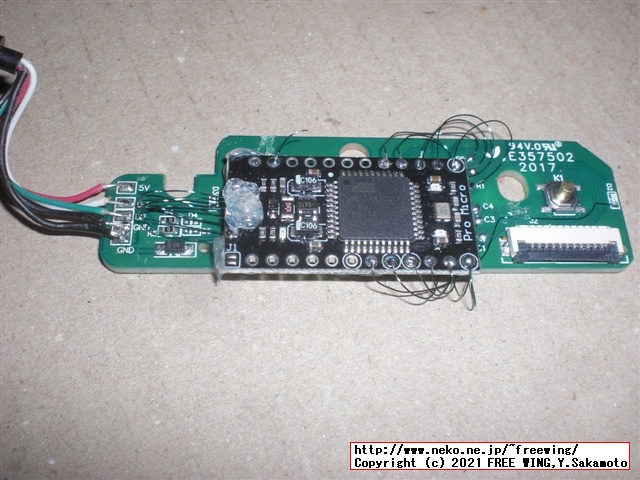

 キーマトリクスと NumLock LEDの配線を Pro Microモジュール基板に半田付けして完成です。

・BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法
BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法


BUFFALOの USB テンキー BSTK100の Pro Microと QMK firmware VIA キーボード カスタマイズ改造方法

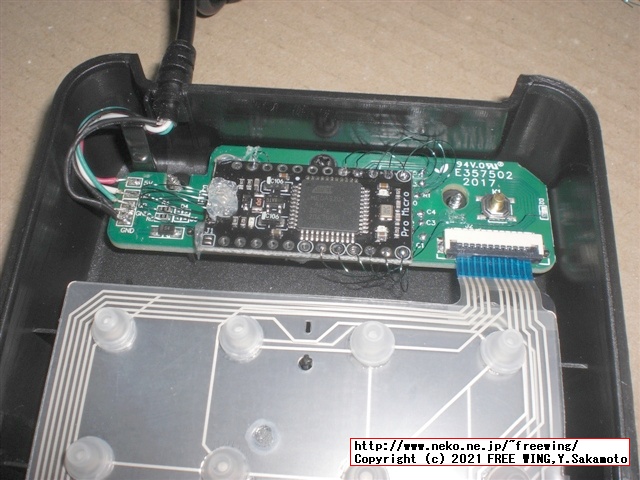

 元通りに組み立てて完成


●ノートパソコンのキーボードを QMK化している人

QMK Powered Laptop Keyboard
 Teensy 3.2
 専用の変換基板を多数作っていて物凄い執念を感じる。(ここまで極めると凄い!!)

How to Make a USB Laptop Keyboard Controller



Tags: [電子工作]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

QMK firmwareの開発環境を ラズパイや Windows WSLにセットアップする方法
QMK firmwareの開発環境を ラズパイや Windows WSLにセットアップする方法

  ラズパイや Windows WSL環境でカスタマイズ キーボードのファームウェア QMK firmwareの開発環境を構築

QMK firmwareでプログラムのサイズを小さくするテクニック、ケチケチ プログラミングの方法
QMK firmwareでプログラムのサイズを小さくするテクニック、ケチケチ プログラミングの方法

  QMK firmware How to Reduce Program Size、Reducing QMK firmware size

QMK firmwareで I/Oピンが足りない場合にデコーダ、デマルチプレクサを使用して IOを拡張する解決方法
QMK firmwareで I/Oピンが足りない場合にデコーダ、デマルチプレクサを使用して IOを拡張する解決方法

  QMK firmware expand I/O for many matrix keyboard、How to use IO Expander Multiplexer / Demultiplexer / Decoder

QMK firmwareで I/Oピンが足りない場合に I2Cの GPIOエキスパンダを使用して IOを拡張する解決方法
QMK firmwareで I/Oピンが足りない場合に I2Cの GPIOエキスパンダを使用して IOを拡張する解決方法

  QMK firmware expand I/O for many matrix keyboard、How to use I2C GPIO Expander PCF8574 and PCF8575

QMK firmwareで本当の自作キーボードを簡単に作る方法
QMK firmwareで本当の自作キーボードを簡単に作る方法

  QMK firmware easily create 4x4 matrix own original keyboard

QMK firmwareで Audio機能を試してみる
QMK firmwareで Audio機能を試してみる

  QMK firmware test Audio function with Piezo buzzer

QMK firmwareで OLED機能で SSD1306を試してみる
QMK firmwareで OLED機能で SSD1306を試してみる

  QMK firmware test OLED Driver with SSD1306

QMK firmwareで Analog Stick機能で PSP2000用アナログ ジョイスティックを試してみる
QMK firmwareで Analog Stick機能で PSP2000用アナログ ジョイスティックを試してみる

  QMK firmware test Analog Joystick function with PSP2000 Analog Stick

最新の QMK firmwareで new_keyboard.shのコマンドが動かなくなったのを修正する方法
最新の QMK firmwareで new_keyboard.shのコマンドが動かなくなったのを修正する方法

  QMK Bugfix Create New Keyboard new_keyboard.sh command No such file or directory Error

QMK firmwareの Githubを forkした自分のリモートに pushすると怒られて pushできない場合の対応方法
QMK firmwareの Githubを forkした自分のリモートに pushすると怒られて pushできない場合の対応方法

  refusing to allow an OAuth App to create or update workflow `.github/workflows/api.yml` without `workflow` scope

中華製の格安なプログラマブル USBキーボードを買ってみた QMK VIAとは別物
中華製の格安なプログラマブル USBキーボードを買ってみた QMK VIAとは別物

  中華製のプログラマブル USBキーボード KeyboardSetter.exe

社畜のキーボード「新入社員の同期」を購入してみた!! VIA、QMK、Remapでのカスタマイズに対応
社畜のキーボード「新入社員の同期」を購入してみた!! VIA、QMK、Remapでのカスタマイズに対応

  キー内容が Remap等でカスタマイズ可能な社畜のキーボード「新入社員の同期」を 3500円で購入




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2021 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/qmk_customize_keyboard_buffalo_bstk100_modify/
