【ソースコード有り】QMKキーボードに Caps Lockや Scroll Lock等の LEDインジケータ機能を追加する方法

(How to add Caps Lock Scroll Lock LED indicators to QMK Keyboard)

Tags: [電子工作], [QMK]

● QMKキーボードに Caps Lockや Scroll Lock等の LEDインジケータ機能を追加する方法

　How to add Caps Lock Scroll Lock LED indicators to QMK Keyboard

　下記の自作の QMK Keyboard Quantizer Miniに CapsLockや ScrollLock等の LEDインジケータ機能を追加します。

　LEDの半田付けが必要です。

・2023/08/12

【自由工作】市販のキーボードを無改造で VIA QMK化する Keyboard Quantizerを自作する【夏休み】
夏休みが明けたら僕のキーボードが最強になってクラスのみんなから MMK 大作戦

　LEDインジケータ機能は既に QMK自体に備わっているので、LEDを半田付けしてファームウェアをチョロっと変更するだけで実装できます。

QMK - LED Indicators

● QMKの LEDインジケータ機能を有効にする方法（ファームウェア側）

　ファームウェアの config.hに下記を追加します。

config.h

// The state of the indicator pins when the LED is "on" - 1 for high
#define LED_PIN_ON_STATE 0

// #define LED_NUM_LOCK_PIN xx
#define LED_CAPS_LOCK_PIN 12
#define LED_SCROLL_LOCK_PIN 13

　「LED_PIN_ON_STATE 0」は LEDの点灯が「負論理」を意味しており、GPIOが 'L'の時に LEDが点灯します。
　私の場合は「負論理」が好きなので「負論理」にしています。

　「LED_PIN_ON_STATE 1」にすると LEDの点灯が「正論理」を意味しており、GPIOが 'H'の時に LEDが点灯します。

　※ この辺は個人の好き好きで決めて大丈夫です。

　「LED_CAPS_LOCK_PIN 12」や「LED_SCROLL_LOCK_PIN 13」はインジケータの LEDを接続する GPIO番号を意味します。
　今回は GPIO 12と GPIO 13を使用しました。

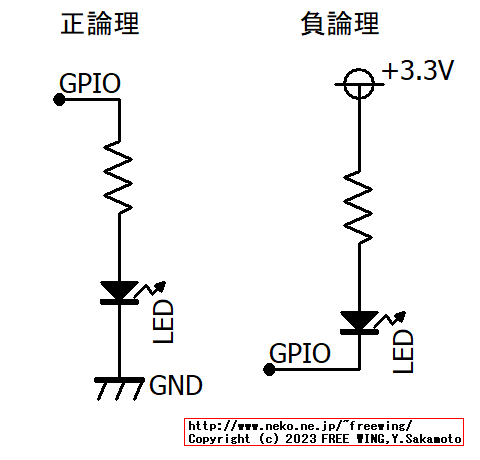

・GPIOに LEDを配線する場合の回路図、正論理、負論理

● QMKの LEDインジケータ機能を有効にする方法（ハードウェア側）

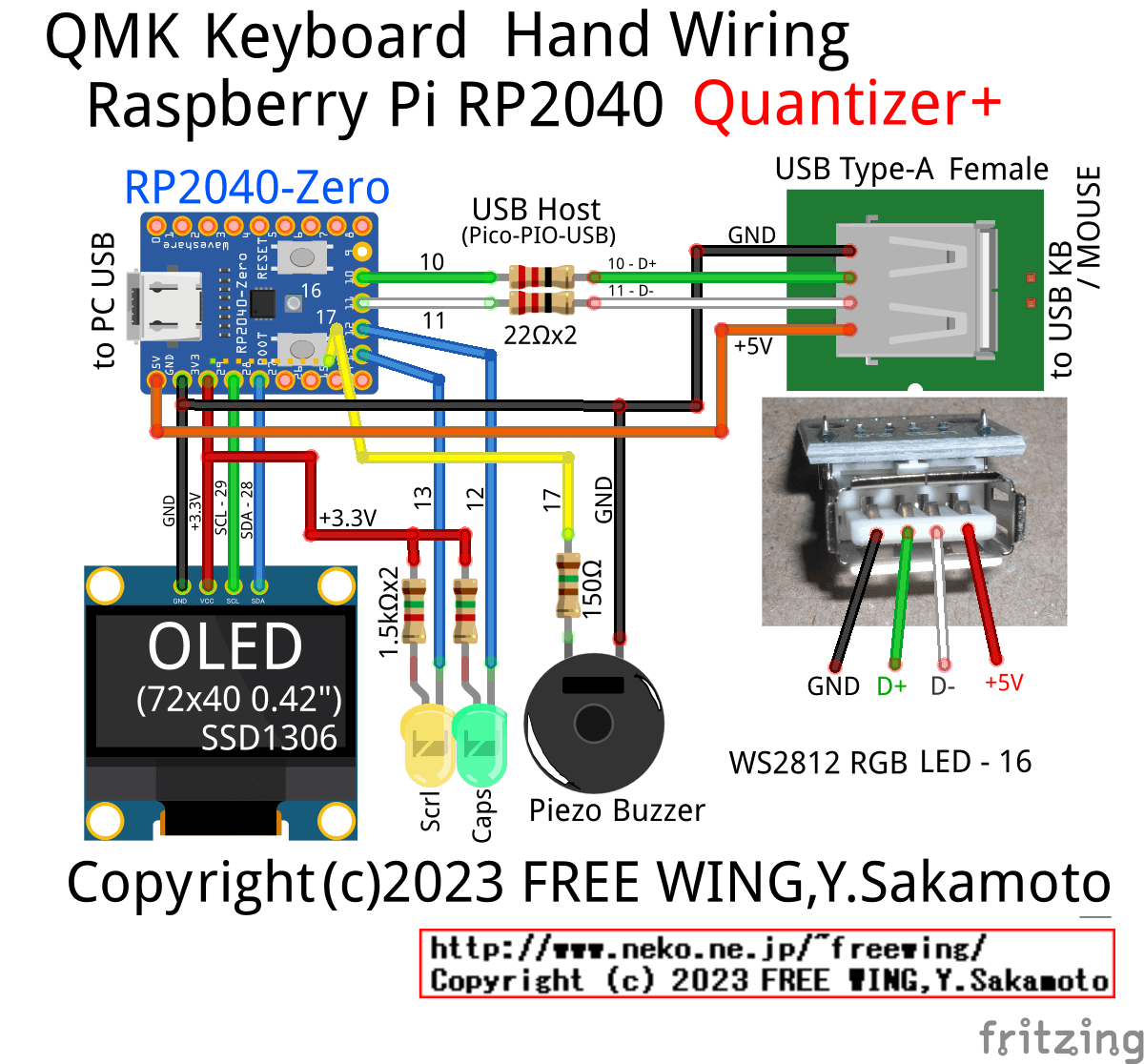

・自作の QMK Keyboard Quantizer Miniに CapsLockや ScrollLock等の LEDインジケータ機能を追加する回路図

　LEDの輝度は必要無いので LEDの電流制限抵抗として 1.5kΩを使用しましたが、実際の点灯具合を見て 1kΩでも良かったかな？と思いました。

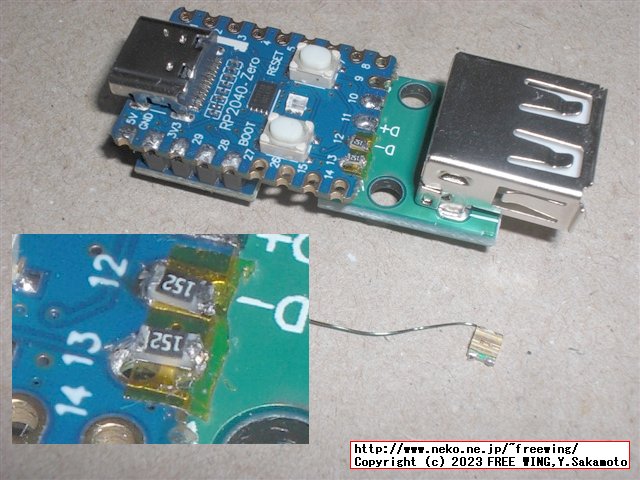

　RP2040-Zeroにアクロバチックにチップ抵抗とチップ LEDを半田付けしました。

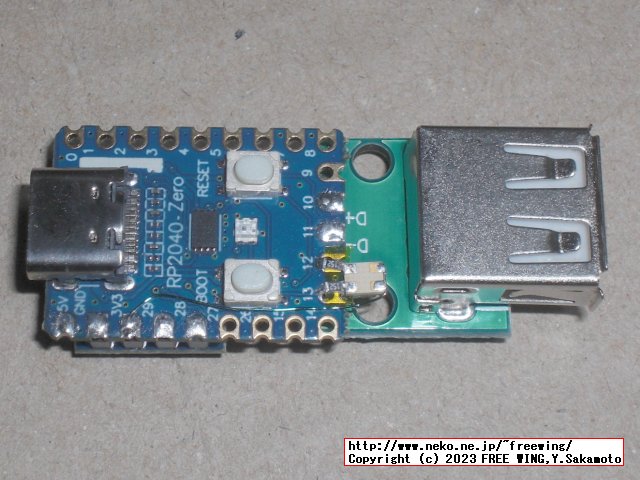

・QMKの LEDインジケータ機能を有効にする方法（ハードウェア側）

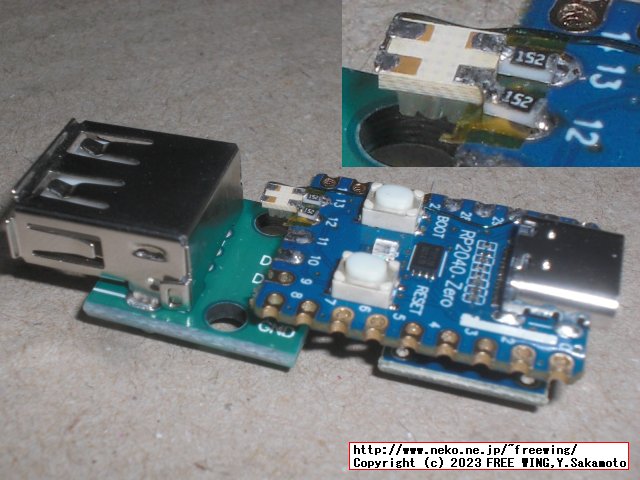

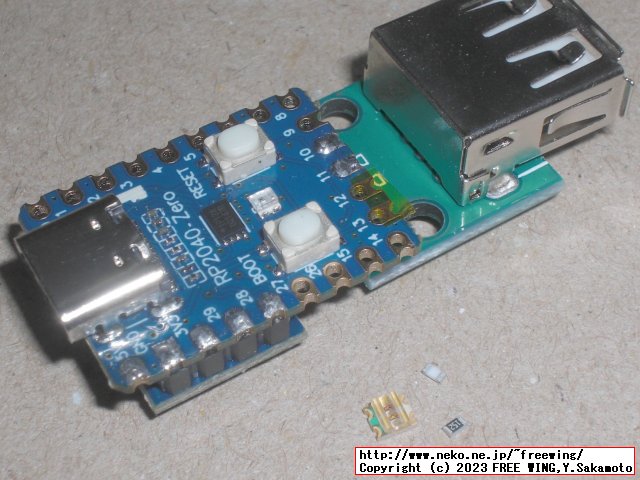

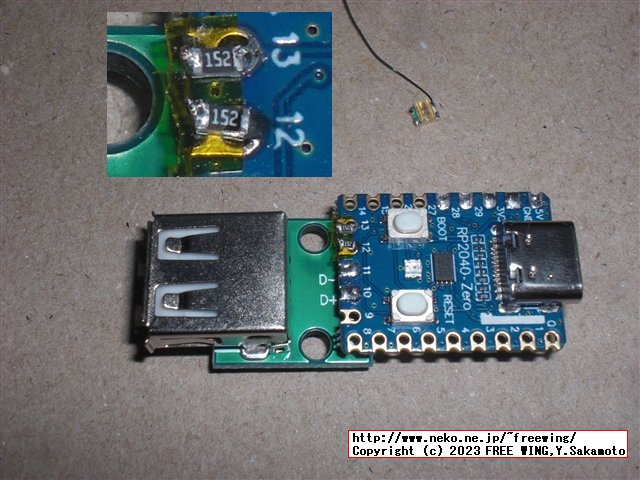

　自作の QMK Keyboard Quantizer Miniと追加するチップ抵抗とチップ LED。

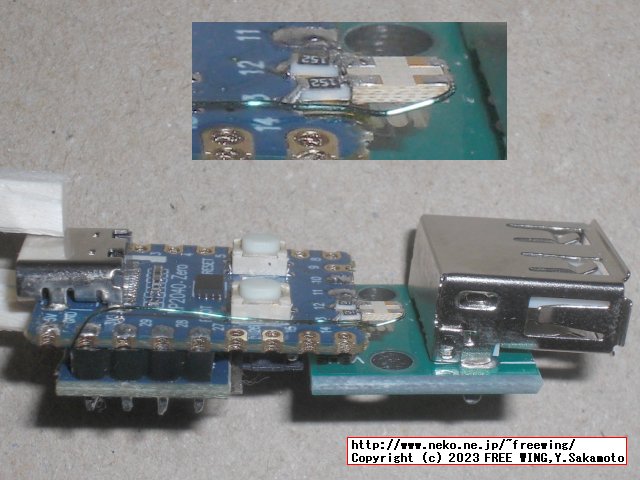

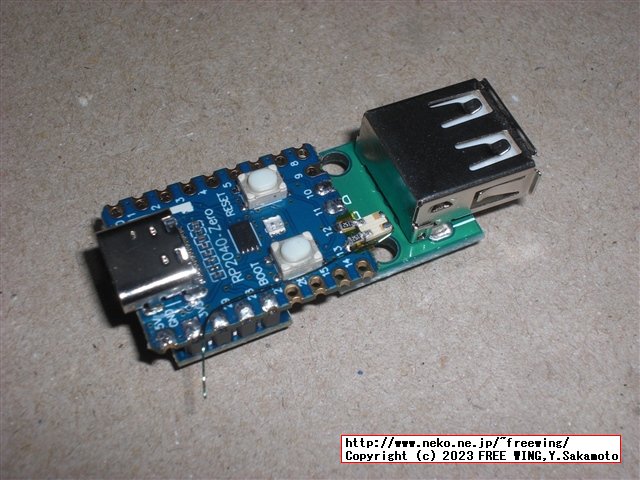

　チップ抵抗を GPIOに半田付け。

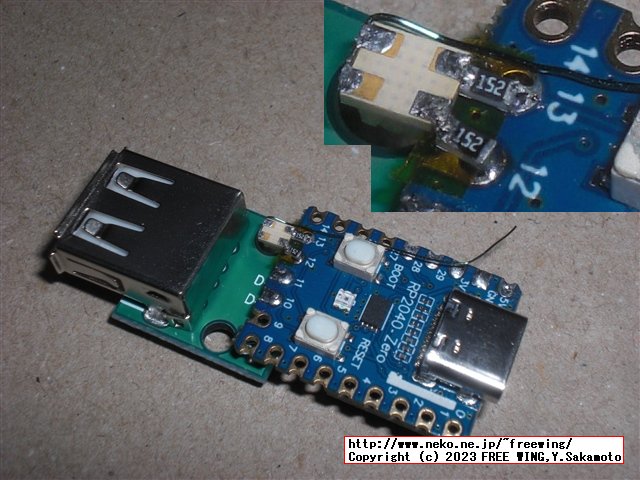

　チップ LEDをチップ抵抗にアクロバティックに半田付け。

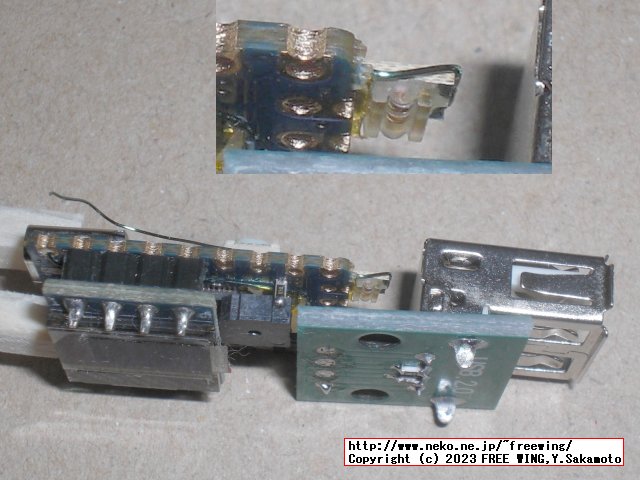

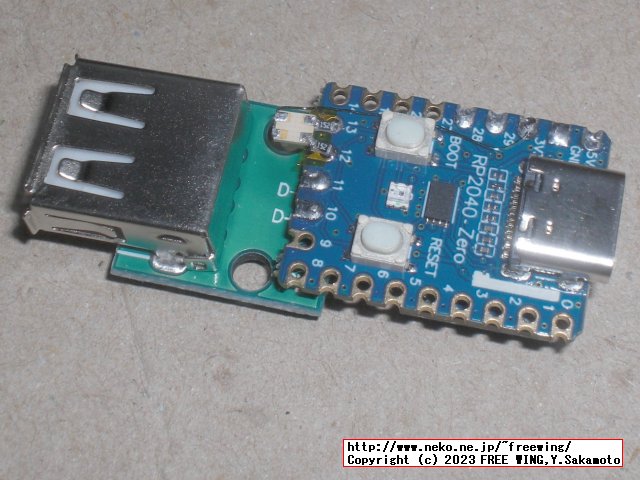

　LEDの片側を +3.3Vに配線して完成。

　QMKキーボードの Caps Lockや Scroll Lock等の LEDインジケータの点灯具合の動画。

How to add Caps Lock Scroll Lock LED indicators to QMK Keyboard

　なお、RP2040-Zeroは部材の関係で Waveshareの「模倣品」となっています。
　（本物の Waveshare RP2040-Zeroの発送が遅れたのです）

　※ ちなみに、ここ最近の中華の法律では「ロゴ」や「商標」を偽物に使用した場合の罰則が重くなったのか、模倣品は「ロゴ」や「商標」の印刷が有りません。

　それの関係なのか？私の「模倣品」の RP2040-Zeroは USBコネクタ横の「Waveshare」のシルク印刷が重ねで「白塗り」になっています。

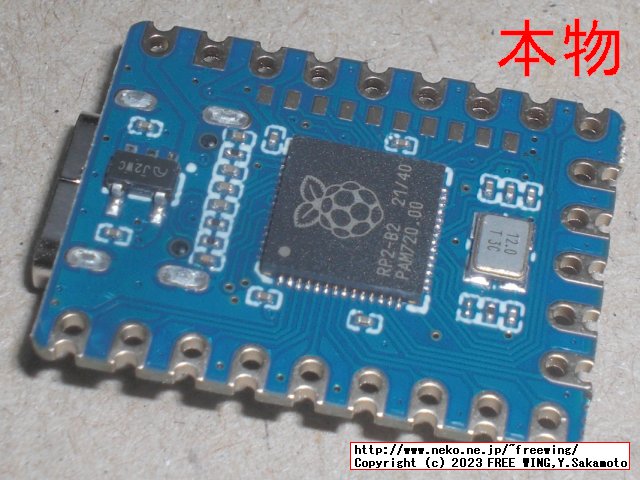

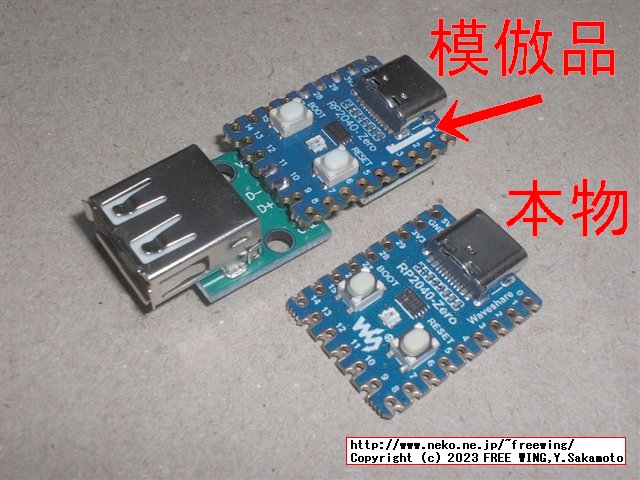

・Waveshare RP2040-Zeroの本物と模倣品
