● QMKでホスト OSの種類を判別する方法、Windowsや macOS、Linuxを検出する方法

 下記のプルリク(機能改善パッチ)が本家に取り込まれるのを待ちましょう。

Detect host OS based on USB fingerprint #18463

 Feature to detect host OS using wLength field from getDescriptor USB packets.

Way to detect host OS in QMK

keyboardio / FingerprintUSBHost


How to detect host OS in QMK firmware



● 2022/12更新 QMKでホスト OSの種類を判別する方法、developに取り込まれました!

 2022/12/09 #18463が developに取り込まれました!

QMK OS Detection

● QMKでホスト OSの種類を判別する方法の使い方

rules.mkに下記を追加
OS_DETECTION_ENABLE = yes

keymap.cに下記を追加
#include QMK_KEYBOARD_H

#ifdef OS_DETECTION_ENABLE
  #include "os_detection.h"
#endif

os_variant_t detected_host_os(void);
 で下記の値を返します。
enum {
    OS_UNSURE,  不明
    OS_LINUX,   Linux
    OS_WINDOWS, Windows
    OS_MACOS,   macOS
    OS_IOS,     iOS
} os_variant_t;

 実装例
bool oled_task_user(void) {

    ...

#ifdef OS_DETECTION_ENABLE
    switch (detected_host_os()) {
        case OS_UNSURE:
            oled_write_P(PSTR("OS_UNSURE"), false);
            break;
        case OS_LINUX:
            oled_write_P(PSTR("OS_LINUX"), false);
            break;
        case OS_WINDOWS:
            oled_write_P(PSTR("OS_WINDOWS"), false);
            break;
        case OS_MACOS:
            oled_write_P(PSTR("OS_MACOS"), false);
            break;
        case OS_IOS:
            oled_write_P(PSTR("OS_IOS"), false);
            break;
        default:
            oled_write_P(PSTR("Unknown"), false);
    }
#endif

    ...

    return false;
}

● QMKでホスト OSの種類を判別する方法の動作例

 正しく HOST OSを検出しました。
Windows 10に接続OS_WINDOWS
MacBook Proに接続OS_MACOS
ラズパイ(Debian)に接続OS_LINUX
※ MacBook Proが Sleepや起動途中の場合 OS_IOSや OS_LINUXで検出する状態が存在します

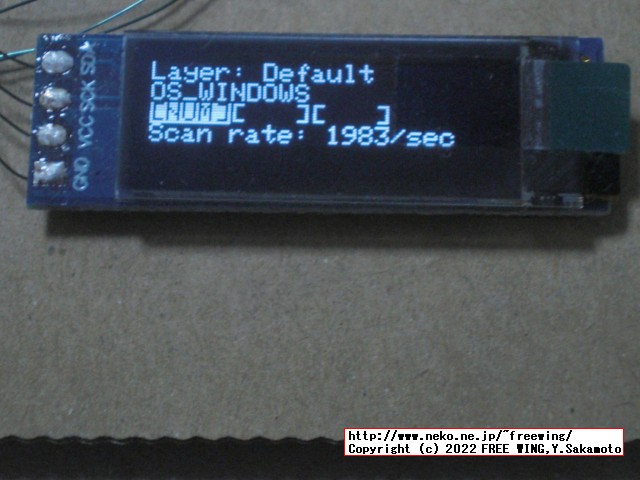

・QMKでホスト OSの種類を判別する方法の動作例 Windows 10に接続 OS_WINDOWS
QMKでホスト OSの種類を判別する方法の動作例 Windows 10に接続 OS_WINDOWS

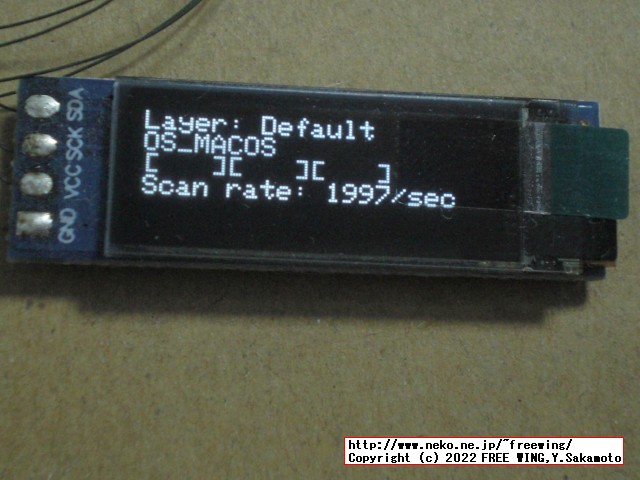

・QMKでホスト OSの種類を判別する方法の動作例 MacBook Proに接続 OS_MACOS
QMKでホスト OSの種類を判別する方法の動作例 MacBook Proに接続 OS_MACOS

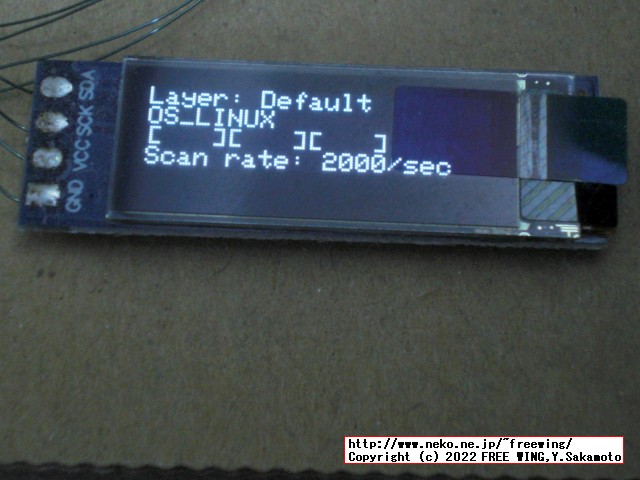

・QMKでホスト OSの種類を判別する方法の動作例 ラズパイ(Debian)に接続 OS_LINUX
QMKでホスト OSの種類を判別する方法の動作例 ラズパイ(Debian)に接続 OS_LINUX



●気になるプログラムサイズの増加

 上記の実装追加で
* The firmware size is fine - 25956/28672 (90%, 2716 bytes free)
 が
* The firmware size is fine - 26298/28672 (91%, 2374 bytes free)
 に成りました。

 26298 - 25956 = 342 bytes
 342 bytesの増加です。

OS_DETECTION_ENABLE = yes
 で
#ifdef OS_DETECTION_ENABLE
  #include "os_detection.h"
#endif
 だけの状態は、
 (つまり QMKファームウェア側の OS_DETECTION_ENABLEの実装のサイズ)
* The firmware size is fine - 26168/28672 (91%, 2504 bytes free)
 26168 - 25956 = 212 bytes
 212 bytesです。

● QMKのプログラムサイズを小さくする方法

 下記の実装に変更するとプログラムサイズを小さくできます。

* The firmware size is fine - 26266/28672 (91%, 2406 bytes free)
 26266 - 25956 = 310 bytes
 310 bytesの増加で、上記よりも 32バイト プログラムサイズを削減できました!

    // osの charポインタに文字列を代入してそれを表示する
    char* os;
    switch (detected_host_os()) {
        case OS_UNSURE:
            os = (char*)PSTR("OS_UNSURE");
            break;
        case OS_LINUX:
             os = (char*)PSTR("OS_LINUX");
            break;
        case OS_WINDOWS:
             os = (char*)PSTR("OS_WINDOWS");
            break;
        case OS_MACOS:
             os = (char*)PSTR("OS_MACOS");
            break;
        case OS_IOS:
             os = (char*)PSTR("OS_IOS");
            break;
        default:
            os = (char*)PSTR("Unknown");
            break;
    }
    oled_write_P(os, false);



● QMKで 2x2のロゴ(マーク)を表示する方法

 QMKのフォントファイル(glcdfont.c)には起動時の QMKロゴの他にキャラクタを 2x2の配置で使う 12x16 dotの OSのロゴが定義されています。

 但し、大人の事情?なのか Windowsと Appleのロゴマークは Windowsが Windowの窓、Appleが Bananaのバナナに変わっています。(商標トラブル避け?)

・QMKのフォント定義(昔)
QMKのフォント定義(昔)


・QMKのフォント定義(現在)
QMKのフォント定義(現在)



Online QMK Logo Editor
 で
https://raw.githubusercontent.com/qmk/qmk_firmware/develop/drivers/oled/glcdfont.c
 のファイルを開くと確認できます。

・QMK Font
QMK Font



 キャラクタ番号(文字コード)は「Large」で拡大すると簡単に確認できます。

・QMK Font OS Logo define
QMK Font OS Logo define



 各 OSのキャラクタ番号(文字コード)
AppleBanana0x95、0x96、0xB5、0xB6
WindowsWindow0x97、0x98、0xB7、0xB8
LinuxPenguin0x99、0x9A、0xB9、0xBA
AndroidRobot0x9B、0x9C、0xBB、0xBC

 プログラムにすると下記になり、OLEDの右上に表示します。
 ※ iOS iPhoneのロゴを Robotにしています。
bool oled_task_user(void) {

    ...

#ifdef OS_DETECTION_ENABLE
    char data;
    switch (detected_host_os()) {
        case OS_UNSURE:
            data = 0x01; // Face mark
            break;
        case OS_LINUX:
            data = 0x99; // Penguin
            break;
        case OS_WINDOWS:
            data = 0x97; // Window
            break;
        case OS_MACOS:
            data = 0x95; // Banana
            break;
        case OS_IOS:
            data = 0x9B; // But Robot Android !
            break;
        default:
            data = 0x4F; // ?
            break;
    }

    // 2x2 print (x, y)-(x+1, y+1)
    uint8_t x = 19;
    uint8_t y = 0;
    oled_set_cursor(x, y++);
    oled_write_char(data++, false);
    oled_write_char(data, false);
    data += 31;
    oled_set_cursor(x, y);
    oled_write_char(data++, false);
    oled_write_char(data, false);
#endif

    ...

    return false;
}

・QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_WINDOWS 斜めの窓
QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_WINDOWS 斜めの窓


・QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_MACOS リンゴ
QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_MACOS リンゴ


・QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_LINUX ペンギン
QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_LINUX ペンギン


・QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_WINDOWS 窓
QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_WINDOWS 窓


・QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_MACOS バナナ
QMKでホスト OSの種類を判別する方法の動作例で 2x2の OSロゴを表示 OS_MACOS バナナ



● 2x2 ロゴ表示の場合のプログラムサイズの増加

* The firmware size is fine - 26250/28672 (91%, 2422 bytes free)
 26250 - 25956 = 294 bytes
 294 bytesの増加です。
