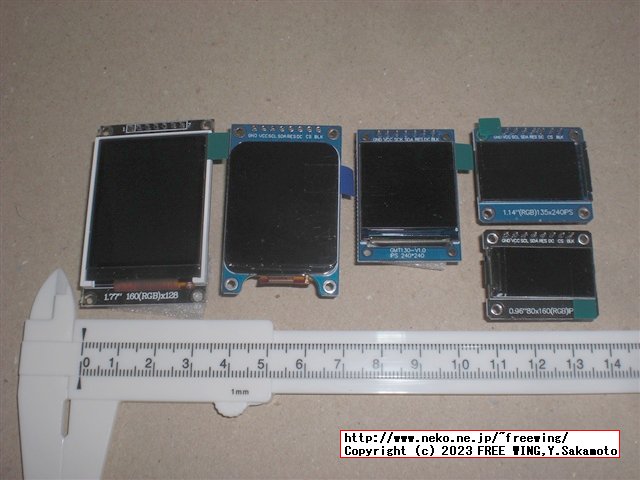

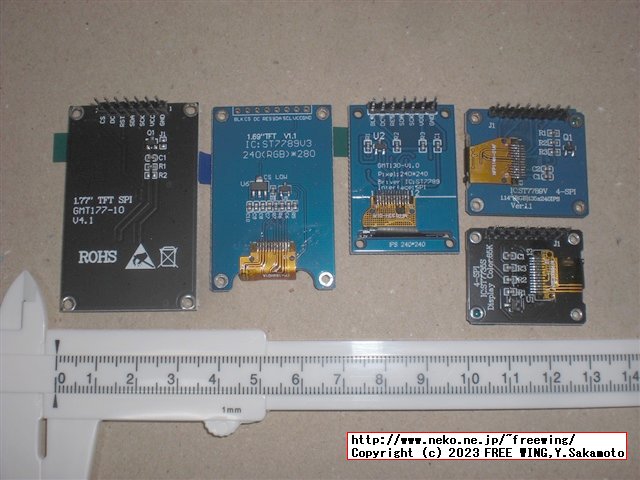

コントローラ | 接続方式 | 画面サイズ | 解像度 | 備考 | Arduinoライブラリ |
カラー液晶 | |||||
ST7735S | SPI | 0.96インチ | 80x160 IPS | Arduino_GFX | |
ST7789V | SPI | 1.14インチ | 135x240 IPS | Arduino_GFX | |
ST7789 GMT130-V1.0 | SPI | 1.3インチ | 240x240 IPS | CS無し | Arduino_GFX |
ST7789V3 | SPI | 1.69インチ | 240x280 TFT V1.1 | 角丸液晶 | Arduino_GFX |
ST7735S GMT177-10 V4.1 | SPI | 1.77インチ | 160x128 TFT | Arduino_GFX | |
円形ディスプレイ | |||||
GC9A01 | SPI | 1.28インチ 円形 | 240x240 TFT | 円形ディスプレイ | Arduino_GFX |
白黒液晶 | |||||

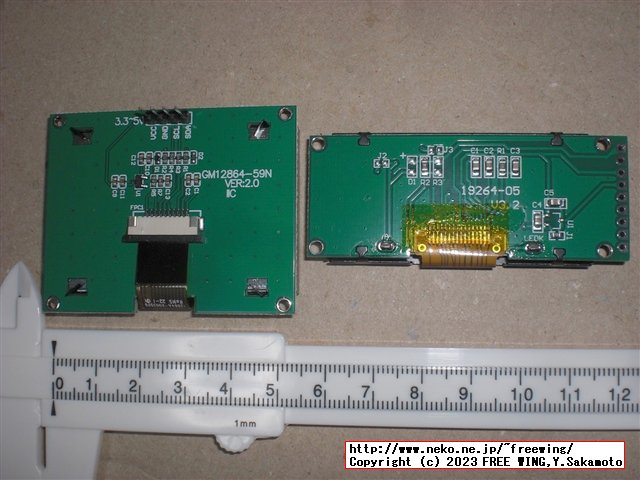

UC1609C 19264-05 V3.2 | SPI | 2.0インチ | 192x64 FSTN | SPI9か I2Cに改造できる | U8g2 |
ST7567S GM12864-59N VER 2.0 | I2C | 2.7インチ | 128x64 FSTN | I2C通信が不安定?? | ST7567S_128X64_I2C |
カラー OLED | |||||

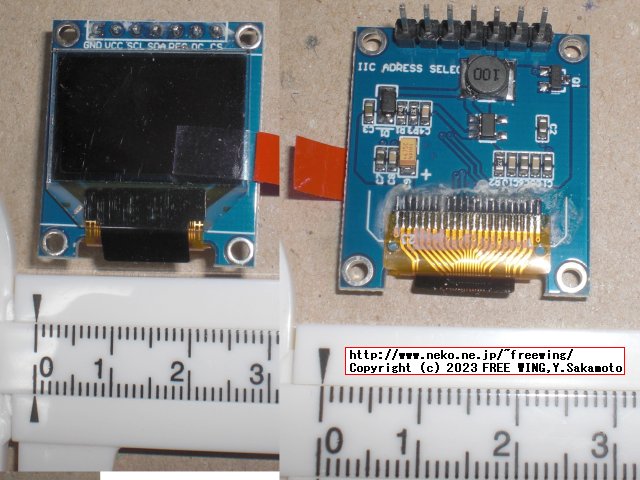

SSD1331 | SPI | 0.95インチ | 96x64 カラー OLED | Adafruit SSD1331 |
bool Arduino_ST7789::begin(int32_t speed) { #if defined(ESP32) || defined(ARDUINO_ARCH_NRF52840) _override_datamode = SPI_MODE3; #elif defined(ESP8266) _override_datamode = SPI_MODE2; #endif
![]() waves 0.96インチ IPS 液晶ディスプレイ SPI 80x160ピクセル 65 k フルカラー モジュール ST7735 ASIN: B07S728JV4 ※ 基板の色が違う同等品 |
![]() 1.14インチ、TFTディスプレイ、IPS LCDディスプレイモジュール、ST7789 135X240 SPIフルカラー、8ピン、高精細スクリーン、PCBバックプレーン ASIN: B0BN5VM919 |
![]() GODEAL 1.3インチIps Hd Tft St7789ドライブIc 240 x 240 Spi通信3.3 V電圧SpiインターフェースフルカラーTft Lcdディスプレイ ASIN: B09893683J |
![]() Rakstore 1.69 インチ カラー TFT ディスプレイ モジュール HD IPS LCD LED スクリーン 240X280 SPI インターフェイス ST7789 コントローラ ASIN: B09W9FSB43 |
![]() 1.8 TFT 128x160SPI透明LCDディスプレイ160 * 128 1.77インチTFTディスプレイ画面(STM32 C51用) ASIN: B09DZ4MFG3 |
![]() Laughify 3.3V 1.28インチTFT LCDディスプレイモジュールRGB IPS HD 240X240解像度9A01ドライバー4線式SPIインターフェースアダプターボード ASIN: B0B9SMWXJX ※ 基板の形が違う同等品 |
![]() KKHMF 0.95 SPI インチカラー OLED モニタモジュール For Arduino ASIN: B01M8JCPYX |

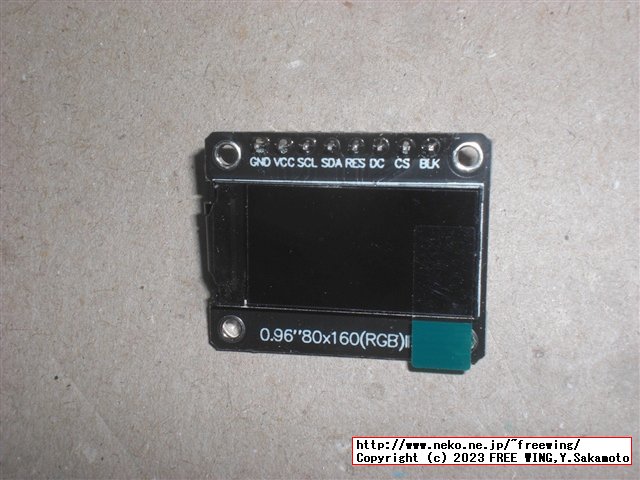

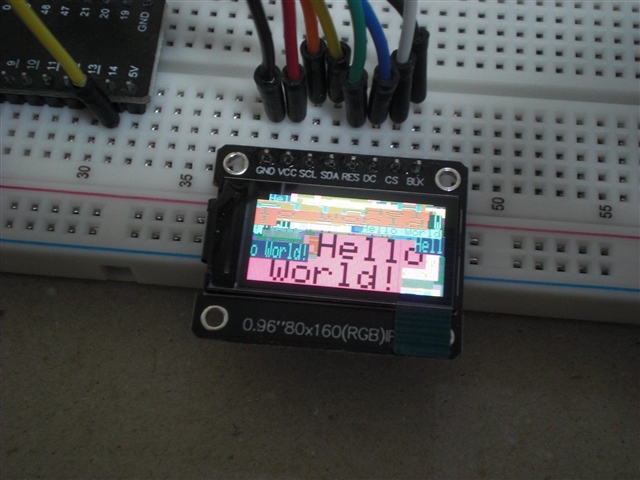

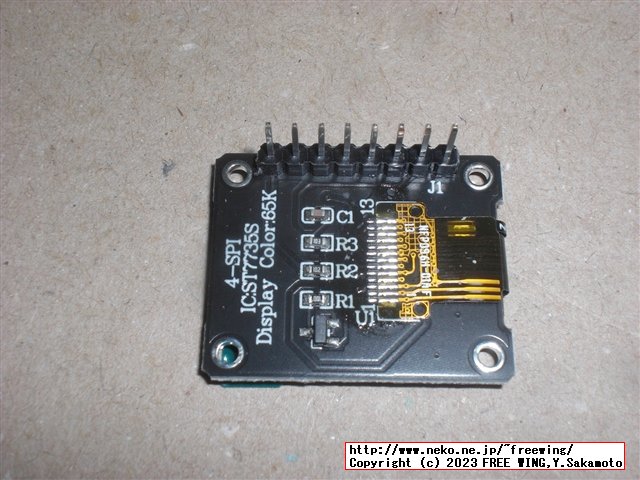

// 0.96 80 x 160 Arduino_GFX Arduino_GFX *gfx = new Arduino_ST7735( bus, 45 /* RST */, 3 /* rotation */, true /* IPS */, 80 /* width */, 160 /* height */, 26 /* col offset 1 */, 1 /* row offset 1 */, 26 /* col offset 2 */, 1 /* row offset 2 */);・ST7735S SPI 0.96インチ 80x160 IPS

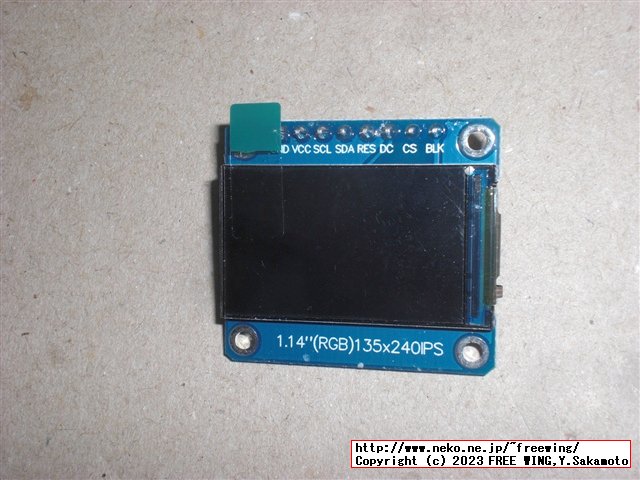

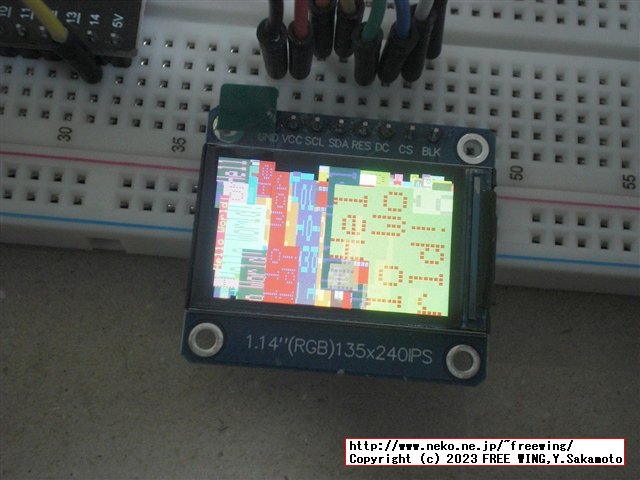

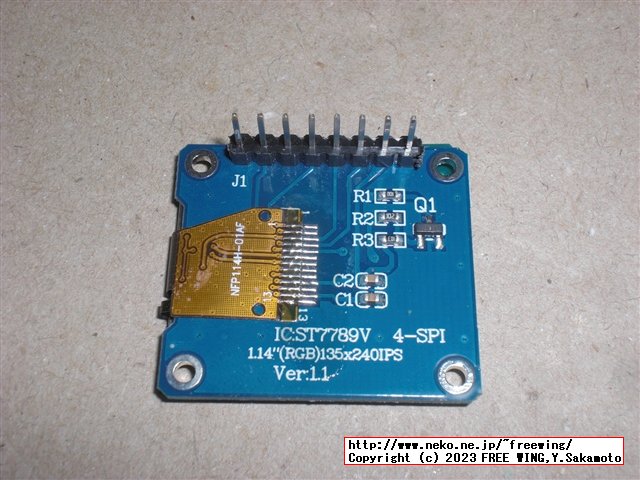

// 1.14 135 x 240 Arduino_GFX Arduino_GFX *gfx = new Arduino_ST7789( bus, 45 /* RST */, 0 /* rotation */, true /* IPS */, 135 /* width */, 240 /* height */, 52 /* col offset 1 */, 40 /* row offset 1 */, 53 /* col offset 2 */, 40 /* row offset 2 */);・ST7789V SPI 1.14インチ 135x240 IPS

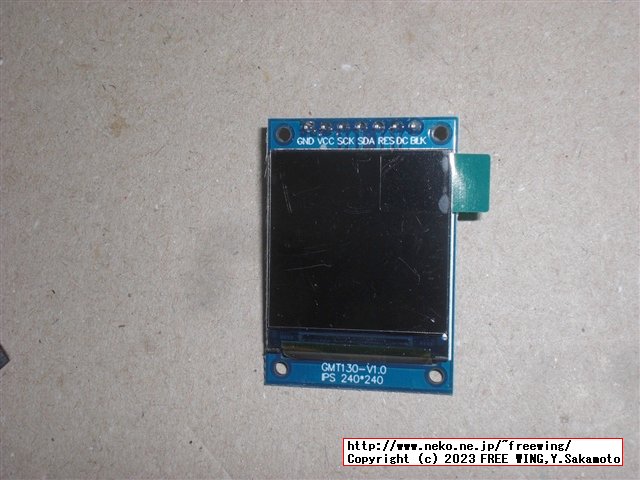

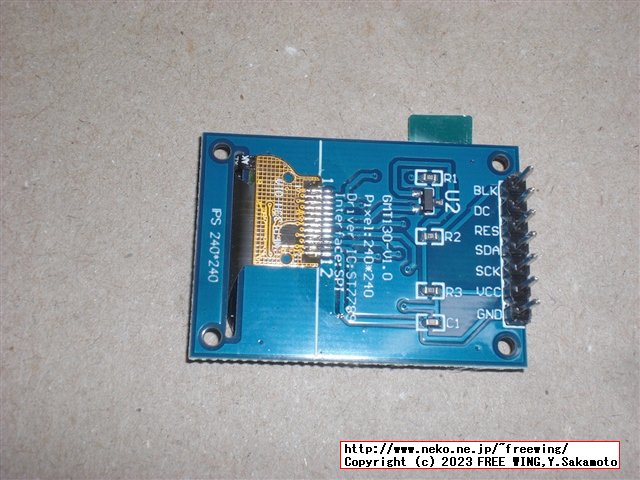

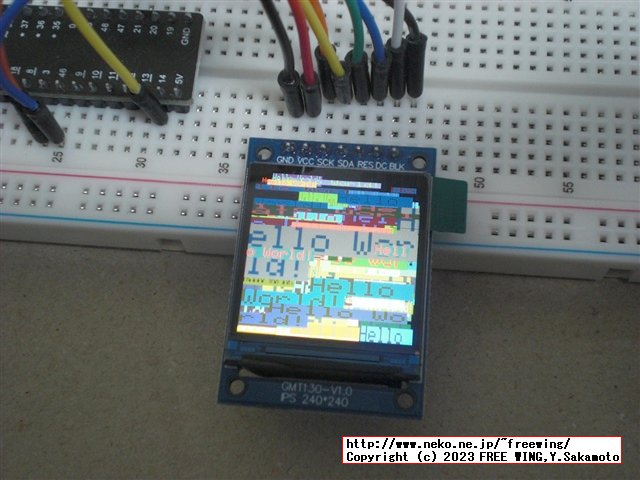

// CS none IPS 240 x 240 Arduino_GFX Arduino_GFX *gfx = new Arduino_ST7789( bus, 45 /* RST */, 0 /* rotation */, true /* IPS */, 240 /* width */, 240 /* height */, 0 /* col offset 1 */, 0 /* row offset 1 */);・ST7789 GMT130-V1.0 SPI 1.3インチ 240x240 IPS CS無し

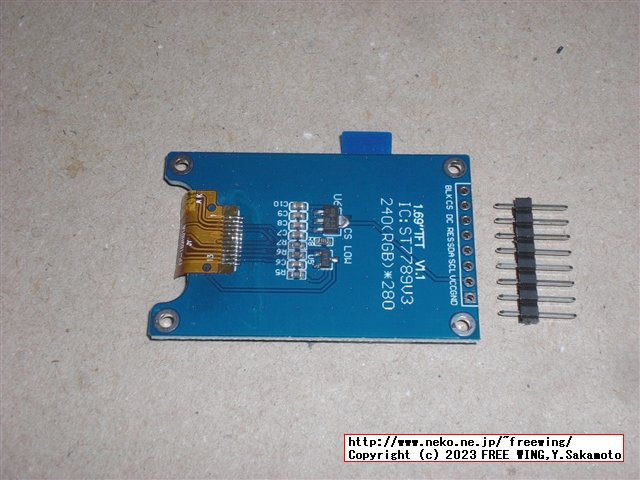

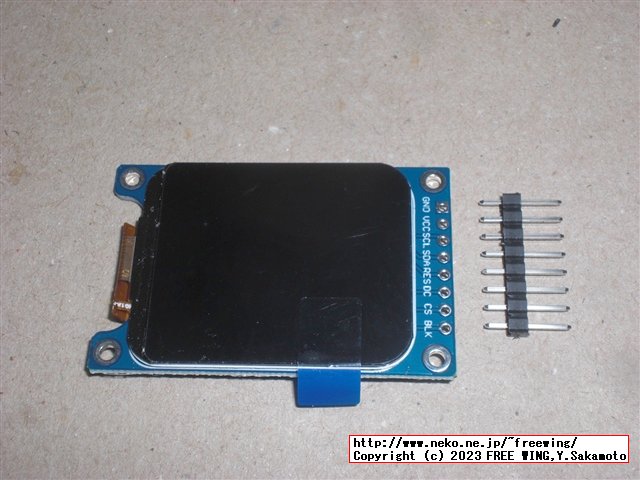

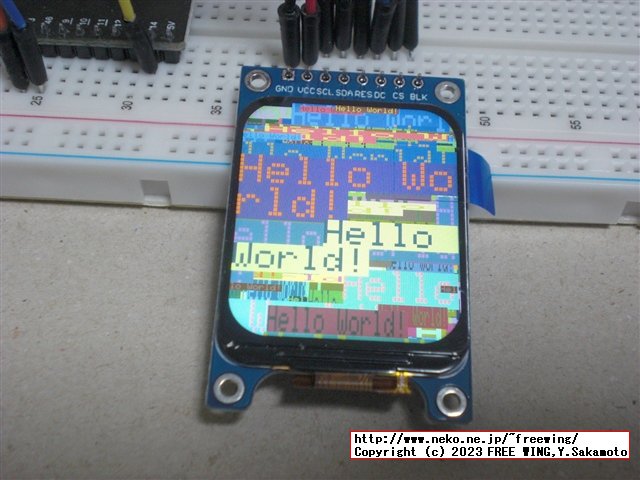

// TFT 240x280 Arduino_GFX Arduino_GFX *gfx = new Arduino_ST7789( bus, 7 /* RST */, 0 /* rotation */, true /* IPS */, 240 /* width */, 280 /* height */, 0 /* col offset 1 */, 20 /* row offset 1 */, 0 /* col offset 2 */, 20 /* row offset 2 */);・ST7789V3 SPI 1.69インチ 240x280 TFT V1.1 角丸液晶

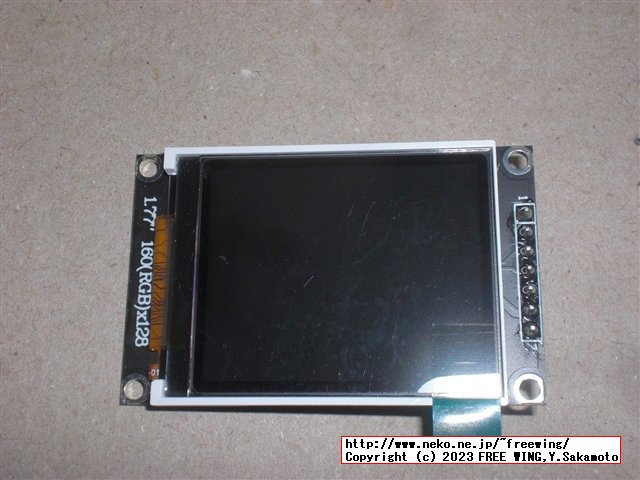

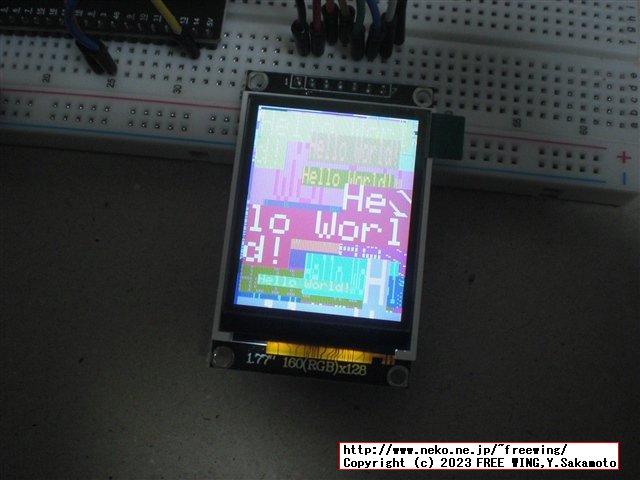

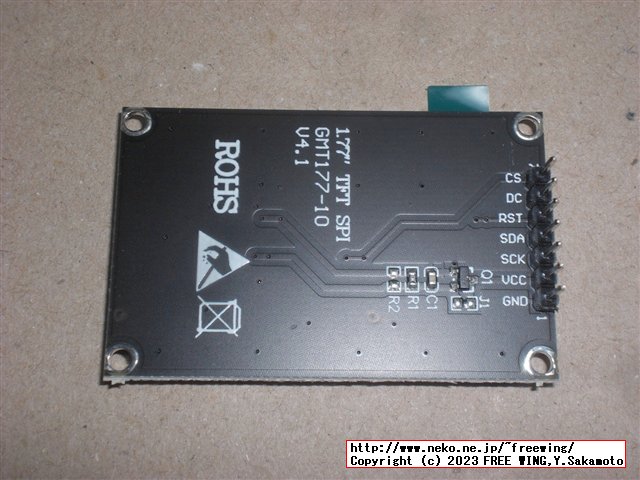

// 1.77 BLACKTAB 128x160 GMT177-10 TFT SPI Arduino_GFX Arduino_GFX *gfx = new Arduino_ST7735( bus, 45 /* RST */, 0 /* rotation */, false /* IPS */, 128 /* width */, 160 /* height */, 2 /* col offset 1 */, 1 /* row offset 1 */, 2 /* col offset 2 */, 1 /* row offset 2 */, false /* BGR */);・ST7735S GMT177-10 V4.1 SPI 1.77インチ 160x128 TFT

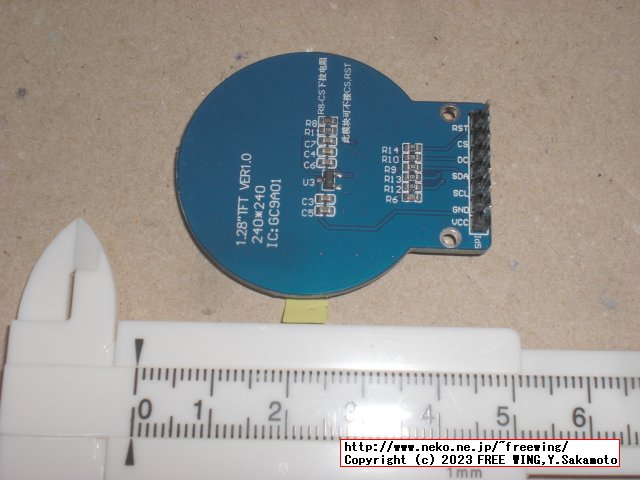

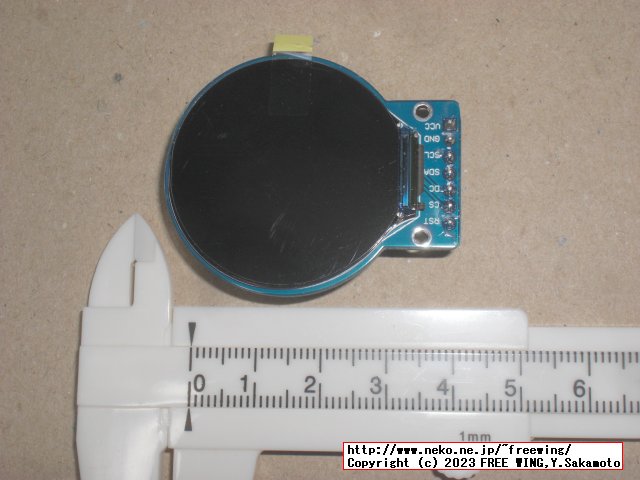

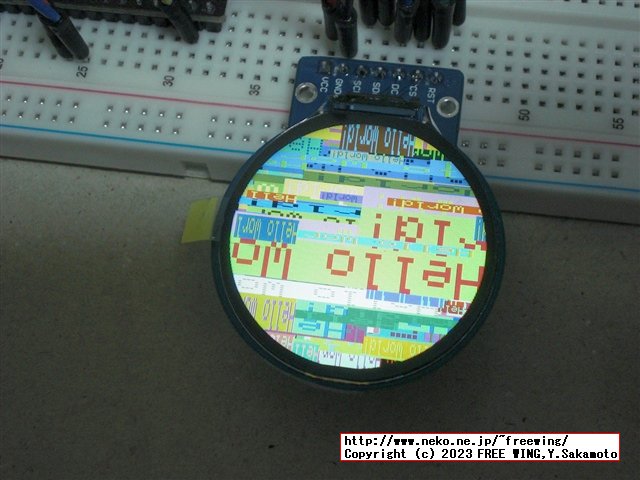

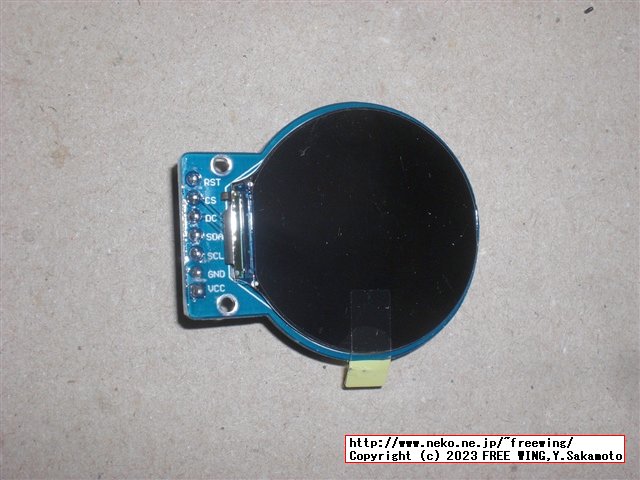

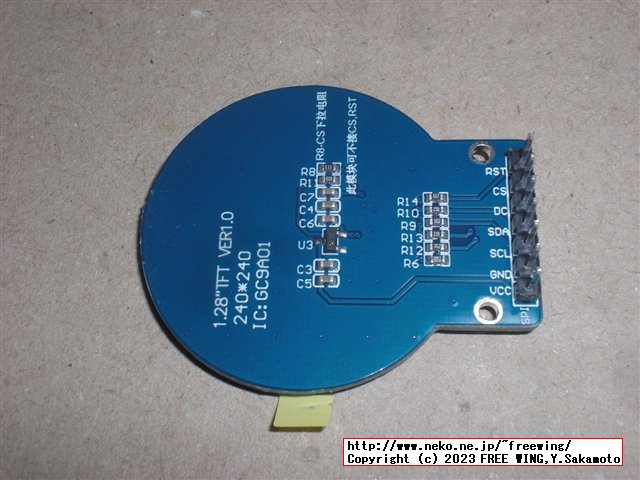

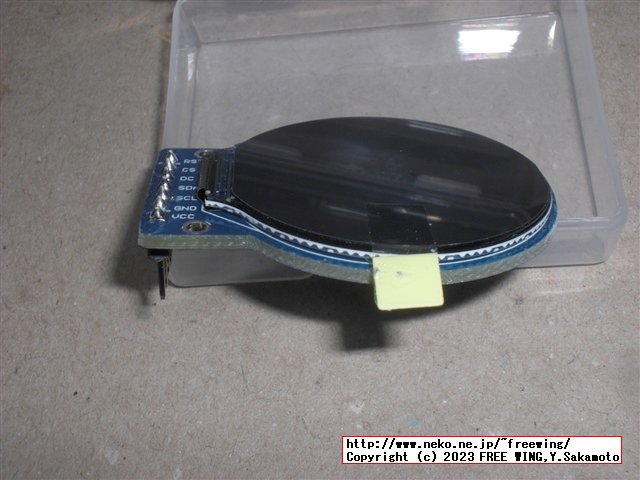

// round IPS 240 x 240 Arduino_GFX Arduino_GFX *gfx = new Arduino_GC9A01( bus, 45 /* RST */, 0 /* rotation */, true /* IPS */);・GC9A01 SPI 1.28インチ 240x240 TFT 円形ディスプレイ

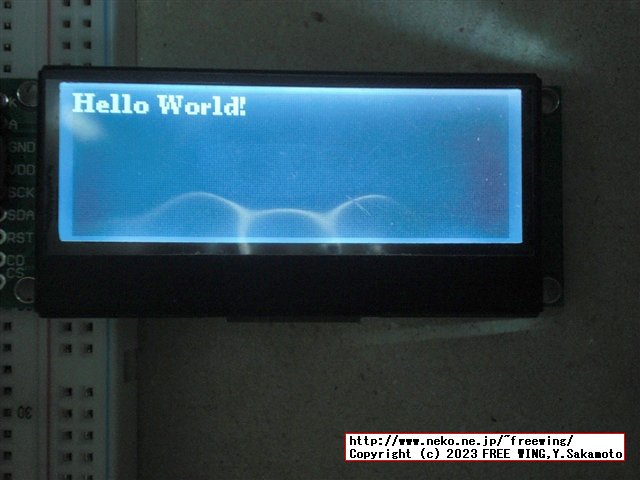

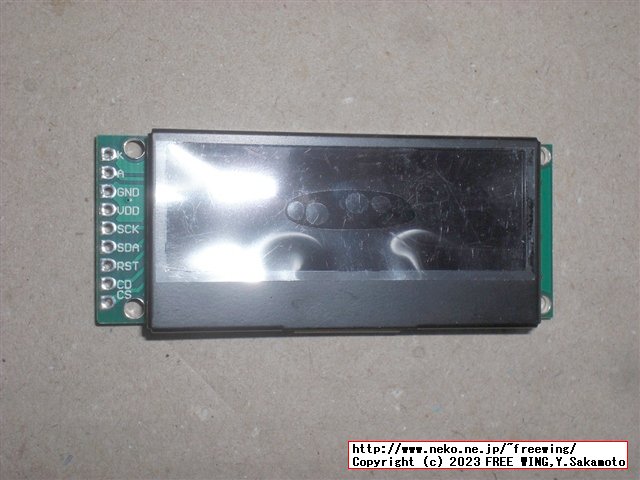

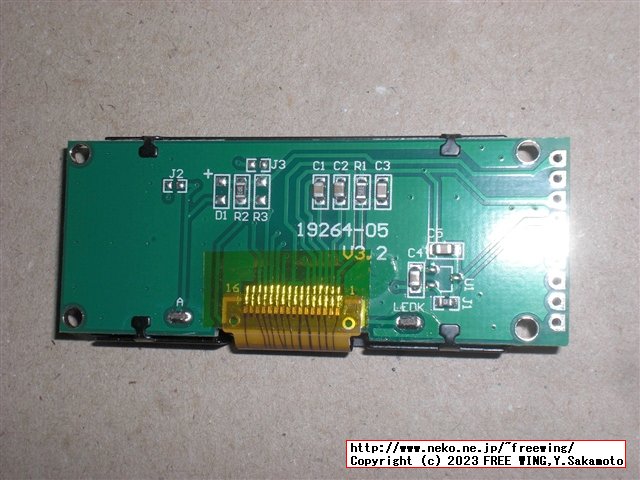

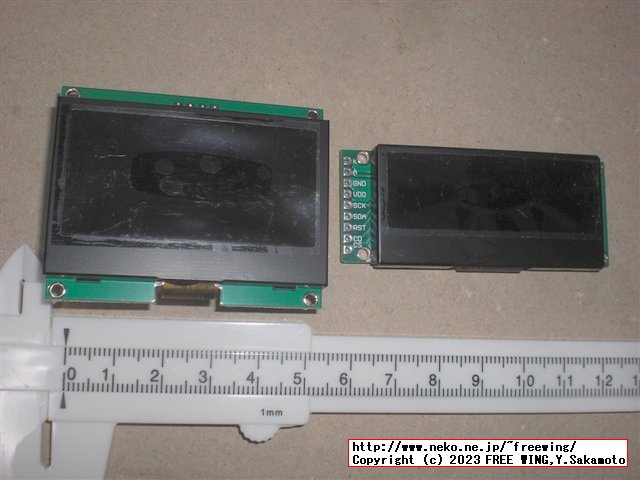

// U8g2 U8G2_UC1609_SLG19264_F_4W_SW_SPI u8g2(U8G2_R0, /* clock=*/ 3, /* data=*/ 14, /* cs=*/ 47, /* dc=*/ 46, /* reset=*/ 45);・UC1609C 19264-05 V3.2 SPI 2.0インチ 192x64 FSTN

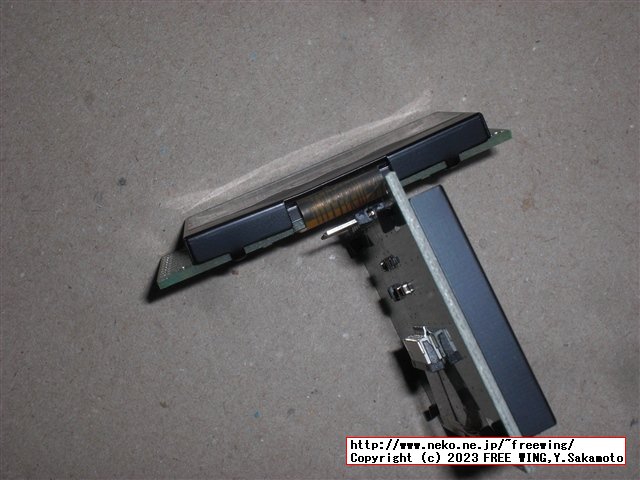

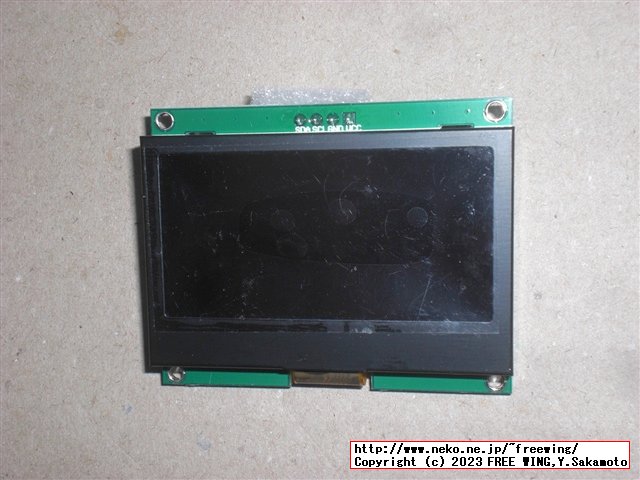

ST7567S_128X64_I2C・ST7567S GM12864-59N VER 2.0 I2C 2.7インチ 128x64 FSTN

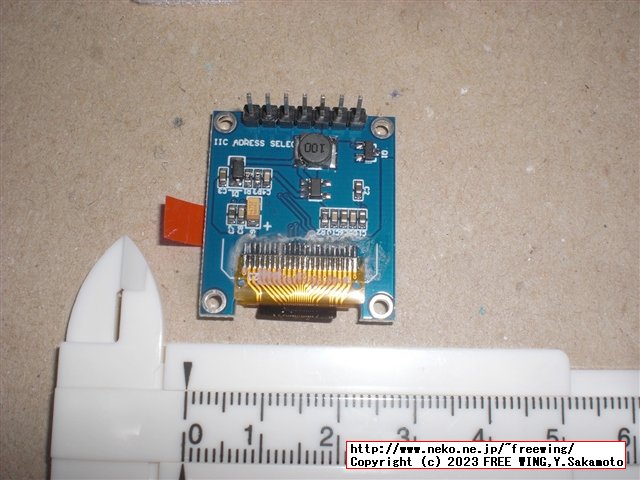

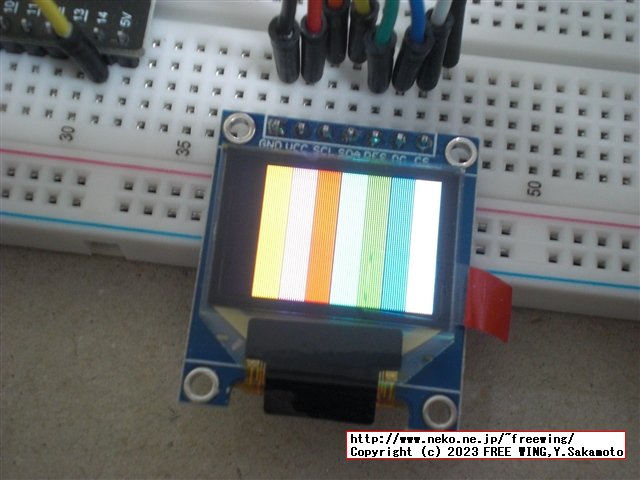

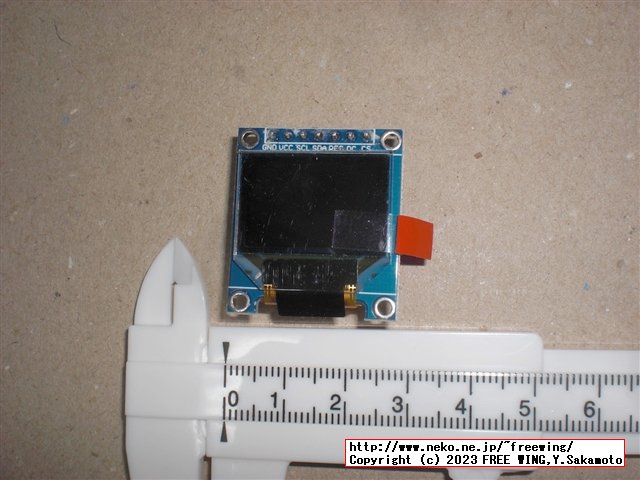

Adafruit SSD1331・SSD1331 SPI 0.95インチ 96x64 カラー OLED
