[NEW] 2022/11/09

LoRa通信を使用してポストに郵便物が投函されるとスマホの LINE宛に通知する IoTの作り方 LoRa通信を使用してポストに郵便物が投函されるとスマホの LINE宛に通知する IoTの作り方

(LoRaを使用した IoT郵便受け LoRa IoT Mailbox Sensor with LINE Messaging API)

Tags: [電子工作]




● LilyGO ESP32 LoRa SX1276を買ってみた

[NEW] 2022/11/09
LilyGO ESP32 LoRa SX1276を買ってみた、LPWAの急先鋒、LoRaWANも無料
LilyGO ESP32 LoRa SX1276を買ってみた、LPWAの急先鋒、LoRaWANも無料

  LilyGO ESP32 LoRa SX1276を買ってみた


● LoRaを使用した IoT郵便受け LoRa IoT Mailbox Sensor with LINE Messaging API

 スイッチサイエンスの IoT郵便受けを真似て LilyGO ESP32 LoRa版を作成しました。

IoT郵便受けキット--販売終了

 ソースコードは下記の GitHubを参照してください。

● LilyGO ESP32 LoRa SX1276のサンプル(日本仕様 AS923 AS920-923 AS1)

 915MHzの物を購入し、923MHzで動作させています。

Semtech LoRa SX1276

LoRa IoT Mailbox Sensor with LINE Messaging API

LoRa通信を使用してポストに郵便物が投函されるとスマホの LINE宛に通知する IoTの作り方 Mailbox Notification Sensor tutorial with LINE API

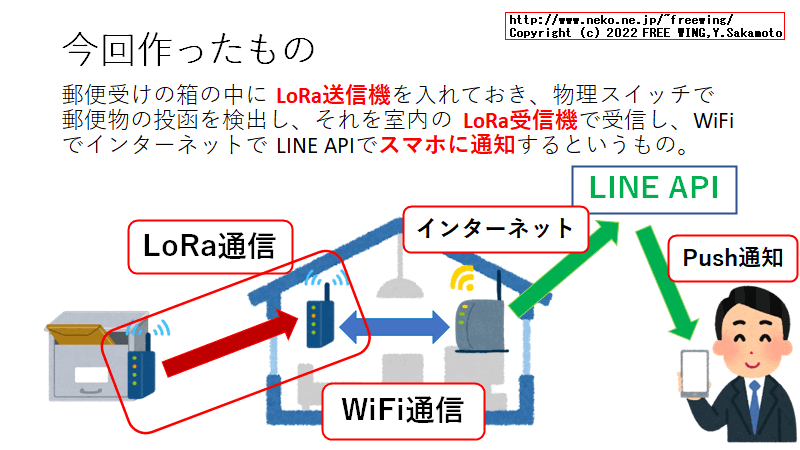

・LoRaを使用した IoT郵便受け LoRa IoT Mailbox Sensor with LINE Messaging API
LoRaを使用した IoT郵便受け LoRa IoT Mailbox Sensor with LINE Messaging API



・LoRaを使用した IoT郵便受け LoRa IoT Mailbox Sensor with LINE Messaging API
LoRaを使用した IoT郵便受け LoRa IoT Mailbox Sensor with LINE Messaging API
 プッシュ ボタンの部分が郵便物を検知するスイッチとなっています。

 実験では見通し 500m程度の範囲で LoRaの送受信が可能でした。

 下記を各自の設定値で変更する必要が有ります。

LoRaReceiver/LoRaReceiver.ino
// WiFi Internet Router
const char* ssid     = "WIFI_SSID";
const char* password = "WIFI_PASSWORD";

// LINE Messaging API
const char* line_channel_access_token = "LINE_CHANNEL_ACCESS_TOKEN";
const char* line_your_user_id = "LINE_YOUR_USER_ID";


● LINE Messaging APIの設定方法は下記の記事をご覧ください

2020/01/26
LINE Developersに登録して LINE Messaging APIで Botを作って遊ぶ方法【ぼっち上等】
LINE Developersに登録して LINE Messaging APIで Botを作って遊ぶ方法【ぼっち上等】

  友達0でも大丈夫! LINE Messaging APIで Botを作って LINEぼっち状態を解消する方法

2020/01/27
LINE Messaging APIで Pushメッセージを送信する方法 Windows、Linux、ラズパイ、PHP言語に対応
LINE Messaging APIで Pushメッセージを送信する方法 Windows、Linux、ラズパイ、PHP言語に対応

  LINE Messaging APIで Botからメッセージを送信して貰う方法 PaizaCloudにも対応


● LoRaの送信のサンプル

int counter = 0;

void setup()
{
    // ESP32 CPU Freq. 80MHz(240, 160, 80, 40, 20, 10)
    // setCpuFrequencyMhz(10); // Starting LoRa failed!
    LoRaを使用する時は 20MHz以上の CPUの動作周波数が必要
    setCpuFrequencyMhz(20);

    SPI.begin(RADIO_SCLK_PIN, RADIO_MISO_PIN, RADIO_MOSI_PIN);

    Serial.println("LoRa Sender");
    LoRa.setPins(RADIO_CS_PIN, RADIO_RST_PIN, RADIO_DI0_PIN);
    if (!LoRa.begin(LoRa_frequency)) {
        Serial.println("Starting LoRa failed!");
        while (1);
    }
    LoRa.setTxPower(13);             // TX Power: 13dBm, 20mW, ARIB STD-T108
    LoRa.setSignalBandwidth(125E3);  // Signal Bandwidth: defaults to 125kHz
    LoRa.setSpreadingFactor(10);     // Spreading Factor: defaults to 7, 6 to 12
    LoRa.setCodingRate4(5);          // Coding Rate: defaults to 5, 5 to 8
    LoRa.enableCrc();
}

void loop()
{
    // send packet
    LoRa.beginPacket();
    LoRa.print("hello ");
    LoRa.print(counter);
    LoRa.endPacket();

    // Sleep
    LoRa.sleep();

    counter++;
}


● LoRaの受信のサンプル

void setup()
{
    LoRaの送信のサンプルと同じ
}


void loop()
{
    // try to parse packet
    int packetSize = LoRa.parsePacket();
    if (packetSize) {
        // received a packet
        String recv = "";
        // read packet
        while (LoRa.available()) {
            recv += (char)LoRa.read();
        }

        String recvに受信内容が入っている
        Serial.println(recv);
    }
}


● ESP32で WiFiのアクセスポイントに接続するサンプル

// WiFi Internet Router
const char* ssid     = "WIFI_SSID";
const char* password = "WIFI_PASSWORD";

void setup()
{
    // ESP32 CPU Freq. 80MHz(240, 160, 80, 40, 20, 10)
    // setCpuFrequencyMhz(40); // WiFi Failed
    WiFiを使用する時は 80MHz以上の CPUの動作周波数が必要
    setCpuFrequencyMhz(80);

    Serial.println("WiFi Begin");
    WiFi.begin(ssid, password);
    while (WiFi.status() != WL_CONNECTED) {
        Serial.print(".");
        delay(1000);
    }
    Serial.println("WiFi Connected");
}

void loop()
{
    ...
}


● ESP32で LINE Messaging APIでメッセージを送信するるサンプル

// LINE Messaging API
const char* line_channel_access_token = "LINE_CHANNEL_ACCESS_TOKEN";
const char* line_your_user_id = "LINE_YOUR_USER_ID";

void loop()
{
      // LINE Messaging API
      HTTPClient httpClient;
      httpClient.begin("https://api.line.me/v2/bot/message/push");
      httpClient.addHeader("Content-Type", "application/json");

      char buf[256];
      sprintf(buf, "Bearer %s", line_channel_access_token);
      httpClient.addHeader("Authorization", buf);

      sprintf(buf, "{"
        "\"to\": \"%s\","
        "\"messages\":["
          "{"
            "\"type\":\"text\","
            "\"text\":\"%s%s\""
          "}"
        "]"
      "}", line_your_user_id, "郵便来た: ", recv);

      int status_code = httpClient.POST((uint8_t *)buf, strlen(buf));
      if (status_code == 200)
      {
        Serial.print("OK");
      }
      else
      {
        Serial.printf("ERR %d", status_code);
      }
      httpClient.end();
}


●技適は総務省の「技適未取得機器を用いた実験等の特例制度」で 180日間は合法的に実験で使用可能

[NEW] 2022/11/09
輸入物の技適の無い無線機器を使用する為に技適未取得機器を用いた実験等の特例制度を申請する方法
輸入物の技適の無い無線機器を使用する為に技適未取得機器を用いた実験等の特例制度を申請する方法

  総務省の技適申請で 180日間の実験で使用可能に、マイナンバーカードで 10分程度でサクッと申請可能です
