2005/02/12

USB/JTAG DLC-008でALTERA/XILINX FPGAをコンフィグ USB/JTAG DLC-008でALTERA/XILINX FPGAをコンフィグ

(ヒューマンデータ製のUSB-I/FでFPGAをコンフィグする)

Tags: [FPGA], [電子工作]





ALTERA FPGA

USB/JTAG DLC-008の製造販売元


ヒューマンデータ製 USB/JTAG DLC-008 でALTERA FPGAをコンフィグ可能です。
・ALTERA用 FPGA コンフィグツール
・JTAG簡易操作ツール FJTAG(XILINX/ALTERA/他のJTAGに対応)


・DLC-008を使ってDWM付録のCyclone基板をコンフィグの様子
USB/JTAG DLC-008 ALTERA FPGA CYCLONE

・ALTERAの下記のFPGAデバイスに対応
ACEX
APEX II
APEX 20K
APEX 20KC
APEX 20KE
FLEX 10KE
MERCURY
STRATIX
CYCLONE
STRATIX GX
STRATIX II

・複数デバイスのチェイン対応

・FPGA転送時間(この速度なら合格点でしょう?)

種類 Quartus-2
ByteBlasterMV
(Parallel Port)
DLC-008書き込みソフト
JRunnnerH
(高速バージョン)
DLC-008書き込みソフト
JRunnnerU
(通常バージョン)
EP1C3T100
(DWM付録)
(78422バイト)
2秒 7秒->4秒 19秒
EP1C20F324
(CSP-028-20C8)
(444951バイト)
12秒 18秒->15秒 83秒
※2005/02/04版で速度がより速くなりました。


・ソフトウェア
JRunnerU.LZH ( FJTAG_USBも同梱, 2005/02/04版)

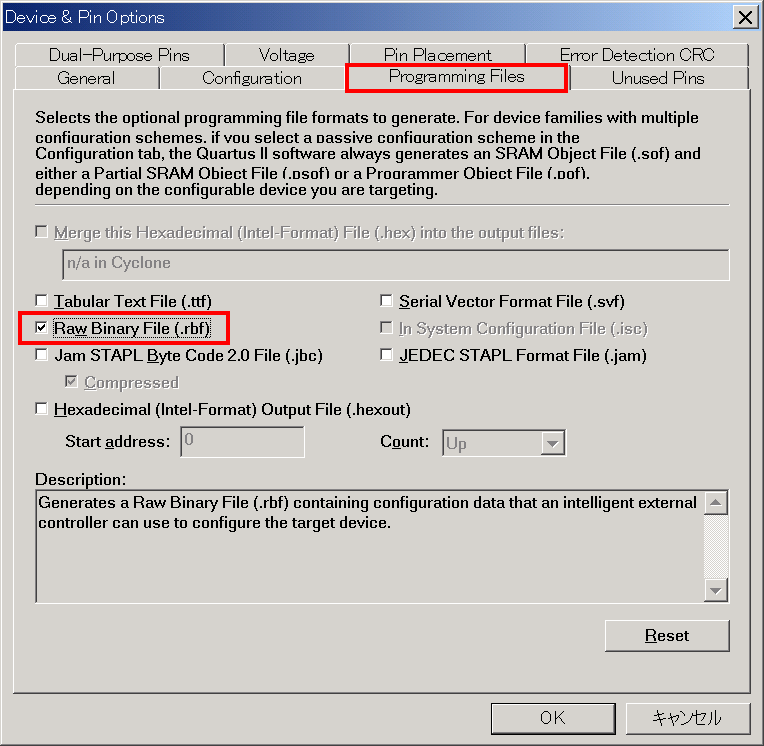

・rbfファイル(無圧縮)の作り方
ALTERA FPGA CONFIGRATION .RBF

ALTERA FPGA CONFIGRATION .RBF


・JTAG簡易操作ツール FJTAGもDLC-008に対応しました。
FJTAG JTAG UTILITY

・ソフトウェア

上のJRunnnerUに同梱。



・DLC-008の裏技

DIP-SWの1をONにしておくとJTAG-TargetのVCCがOFFでも動作します。



・DLC-008を使ってSpartan-3 Starter Kitをコンフィグの様子
USB/JTAG DLC-008 XILINX FPGA Spartan-3 Starter Kit

・DLC-008を使ってDWM付録基板をコンフィグの様子
USB/JTAG DLC-008 XILINX FPGA Spartan-3 Design Wave Magazine

・ソフトウェア
Eisp_pc.LZH (2005/02/10版)

XILINX XAPP058(英語) (日本語) をDLC-008で動くようにしました。




Tags: [FPGA], [電子工作]
