[NEW] 2017/12/01

初めての 3Dプリンタ。3D Hubsで 3Dプリンタのモデリング サービスを使用してみた 初めての 3Dプリンタ。3D Hubsで 3Dプリンタのモデリング サービスを使用してみた

(初 3Dプリント、ミニ四駆用のステアリング部品を 3Dプリンタでモデリングしてみたテスト)

Tags: [その他]





● 3Dプリンタに初挑戦、3Dプリンタでモデリングしてみた。

 「Espressif ESP8266を使ってミニ四駆をラジコン化する」の目的で、
スマホで自由自在に操作できる「IoTミニ四駆」の仕組みを解説(技適済みWi-Fiモジュール「ESP8266」で始めるIoT入門)
 で公開されている「ステアリング機構」のモデリングデータ wild-mini-servo-fix7.stlを使いました。

FREEWING-JP/techblog-ESP8266-4th - Espressif ESP8266を使ってミニ四駆をラジコン化する(FREE WING改造版)

 こちらは、ミニ四駆でも「ワイルドミニ四駆」シリーズ用となります。
 私は、「タミヤ 1/32 ワイルドミニ四駆 No.9 ハイラックス MレーサーJr. 17009」を購入しました。
 モーターは付属しているので別途購入する必要は有りません。
 ※「ワイルド」シリーズのシャーシは全て共通です。


タミヤ 1/32 ワイルドミニ四駆 No.9 ハイラックス MレーサーJr. 17009
ASIN: B00061H08I

デジタル・マイクロサーボ SG90
ASIN: B016FKJJ8M

SG90サーボ用 2軸 カメラマウント 2軸アングル FPV 空撮にも (マウント+2個 SG90)
ASIN: B01E2SLESW
※ SG90には偽造品が有るので注意


● モデルデータを持ち込んでの 3Dプリンタの出力サービスを探す

 秋葉原では DMM.makeや創造空間ナノラボが有りますが、DMMは料金が高く、創造空間ナノラボは自分での出力に自身が有りません。かといって代理サービスでは料金が高くなってしまいます。
DMM.make モノづくりのためのプラットフォーム
創造空間ナノラボ | 秋葉原の工作スペース

 そんな中で見つけたのが「3D Hubs」でした。
3D Hubs

 世界中の出力業者(個人を含む)が登録されており、その中から自分に合った出力業者を選んでモデリングデータを渡して出力を依頼し、3Dプリントで出力した商品を受け取ります。
 日本国内の業者(個人)も登録しているので、それらの業者とは日本語でのやり取りも可能です。

 私の場合は、ステアリングのモデリングデータ(wild-mini-servo-fix7.stl)を
 ・日本国内 A社
 ・海外 B社
 にそれぞれ送付して、ステアリングの「ギヤ構造」に不安が有ったので出力について質問をし、最終的に出力積層ピッチ 100umの海外の業者を選択して発注をしました。

 2セット注文時の見積もり金額や出力条件等の比較は下記になります。
 wild-mini-servo-fix7.stl(86.0 × 112.9 × 16.0 mm)
送料込みの支払い金額見積もり金額出力素材出力積層ピッチ発送方法送料
日本国内 A社2052円1552円PLA200um宅急便500円
海外 B社$ 17.38$ 7.38PLA100um4px(海外速達便)$ 10

・3D Hubsには STL File Viewer機能が有ります
3D Hubsには STL File Viewer機能が有ります
 3D Hubsには STL File Viewer機能が有るので事前に出力の内容を確認出来ます。


● 3Dプリンタの「積層ピッチ」って何ぞや?

 積層ピッチについて

18積層目 「そうめん」と「ひやむぎ」くらい違う「積層ピッチ」と「精度」について
造形品質を上げるために:積層ピッチについて
積層ピッチについて学ぶ



●注文の流れ
 11/29 - データ送付&質問、このモデルデータで作るのに製造上の問題は無い?ギヤ構造が有るけど大丈夫?
 11/29 - 返答、製造上でちょっと座標系に問題が有るけどこっちで直すから大丈夫だよ。ギヤ構造はお互いに組み合わせて動かせるよ。
 11/29 - PayPalで $ 17.38を支払い。
 12/ 1 - 出力結果の写真がメッセージ欄に掲載される。
 12/ 1 - (自動メッセージ)商品は出荷された。
 12/ 1 - 「予備の為に部品を余分に出力したよ」
 12/ 4 - 4PXは日本国内は佐川急便扱いで配達完了

 11/29にデータ送信&注文支払い ~ 12/4に商品受け取りの海外発注とは思えない超スピードで 3Dプリンタの出力サービスを受ける事が出来ました。(超高速!参勤交代みたい!)

4PX WORLDWIDE EXPRESS 递四方速递

 4PXの追跡、追跡番号が 1234-5678-9012の場合
http://track.4px.com/query/123456789012?

 3D Hubsの出力サービスでの 4PXの荷物追跡結果(中国 シンセンから香港経由で日本 東京)
Detail
2017-11-30 23:52Nancheng DongguanChinaShipment arrived at facility
2017-12-01 10:46ShenzhenChinaShipment operation completed
2017-12-03 00:37HONG KONGOn Board Aircraft
2017-12-03 13:37NARITA JAPANArrived At Destination
2017-12-03 15:24NARITA JAPANCLEARANCE RELEASE
2017-12-03 18:51NARITA JAPANOut For Delivery
2017-12-04 12:30NARITA JAPANDelivered  [STAMP]

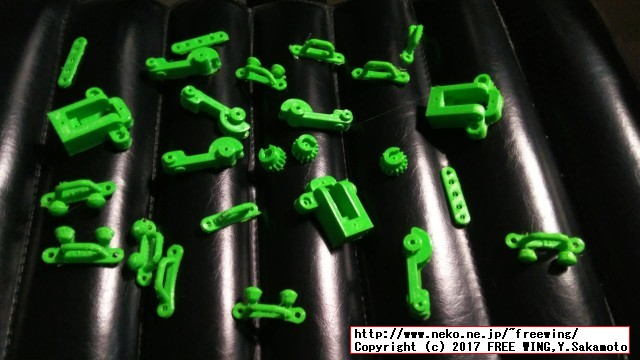

・3Dプリンタで出力した造形物の写真がメッセージ欄に掲載される。
3Dプリンタで出力した造形物の写真がメッセージ欄に掲載される。

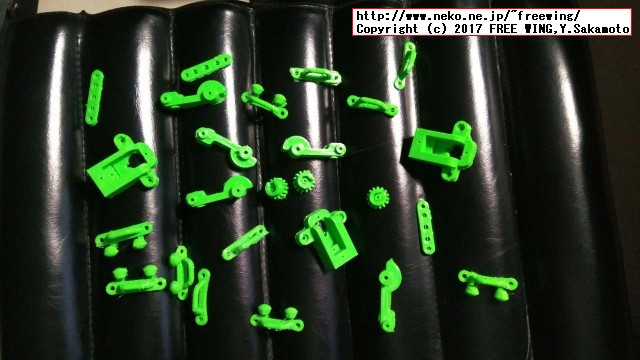

・3Dプリンタで出力した造形物の写真がメッセージ欄に掲載される。
3Dプリンタで出力した造形物の写真がメッセージ欄に掲載される。




・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 4PXの国際宅急便で超速で届きました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 4PXの国際宅急便は日本国内は佐川急便 Sagawa Expressが配達します。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 ダンボール箱に入って、

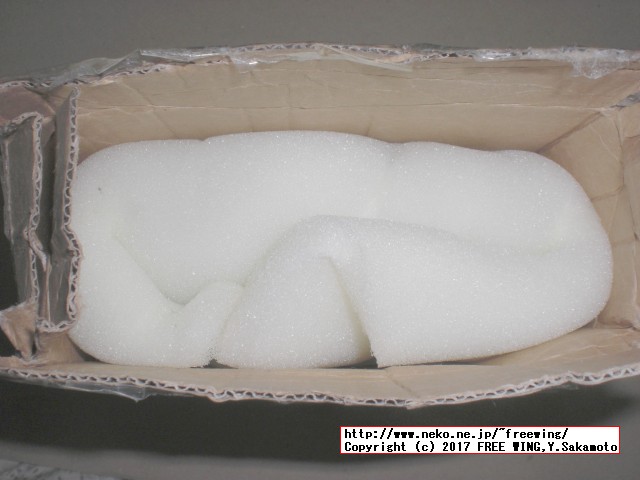

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 スポンジのクッション材で包まれて、

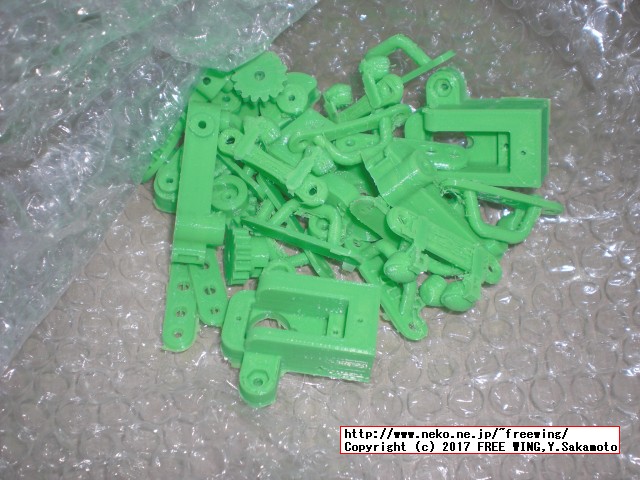

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 更にプチプチで保護されて、完璧な梱包状態で届きました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

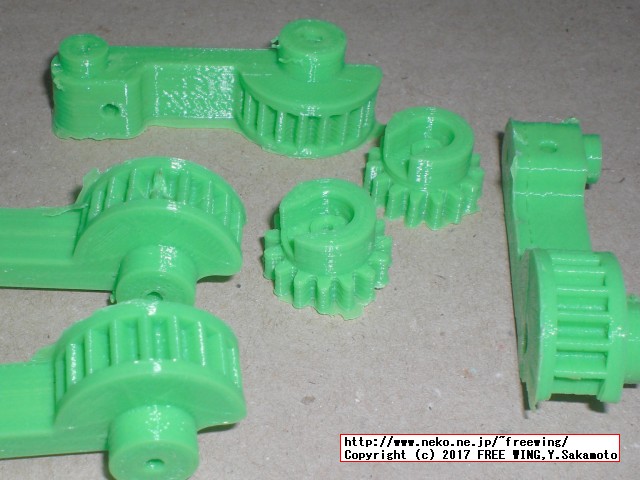

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

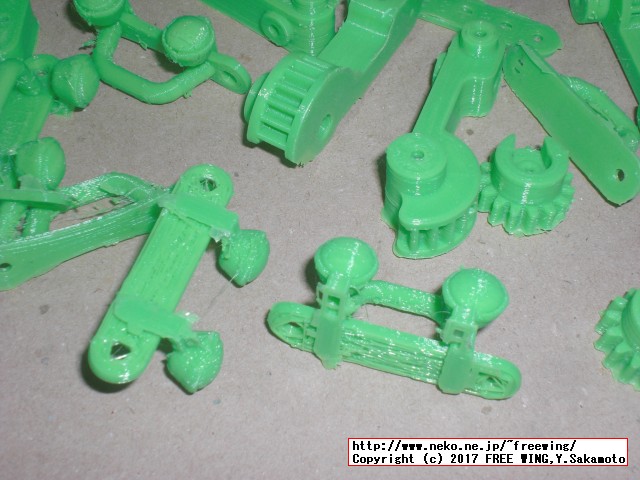

 気になるギヤ部品の拡大。

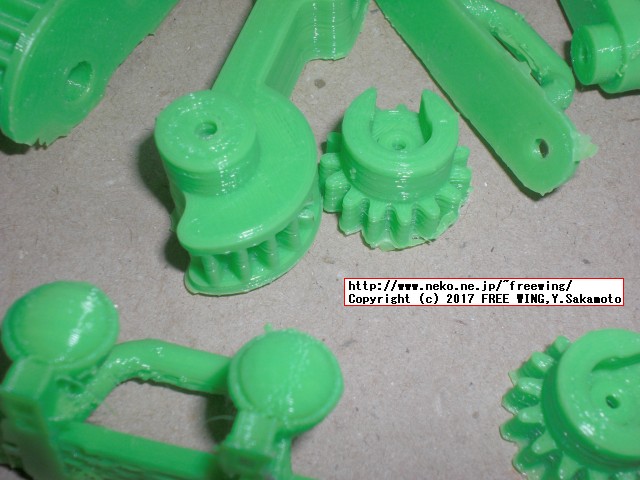

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 気になるギヤ部品の拡大。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 気になるギヤ部品の拡大。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 その他の部品の拡大。

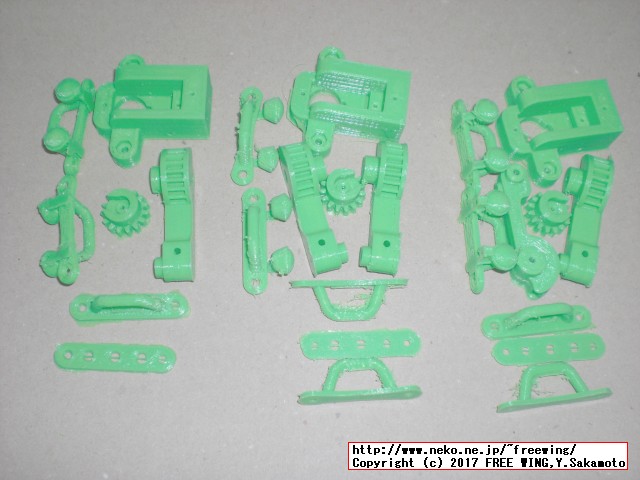

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 2セット注文ですが、オマケで予備用にと 0.5ぶん追加で有りました。
 (多分最初の 1回目の造型で失敗して、その分がオマケ扱いになったと思います。)

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。

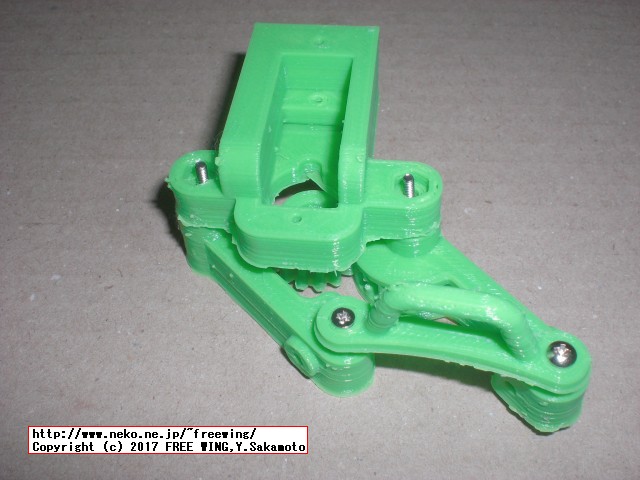

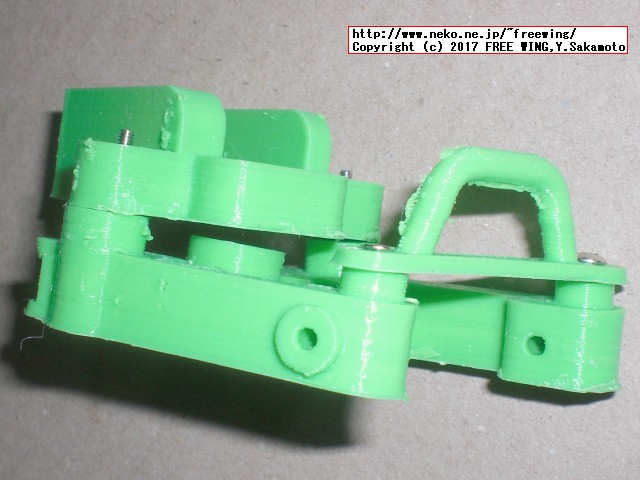

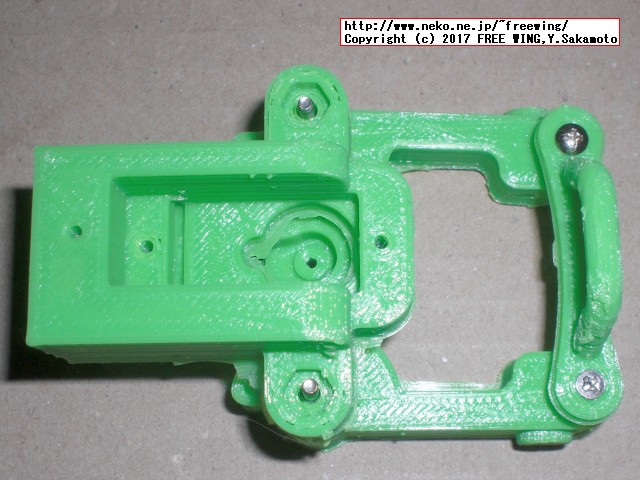

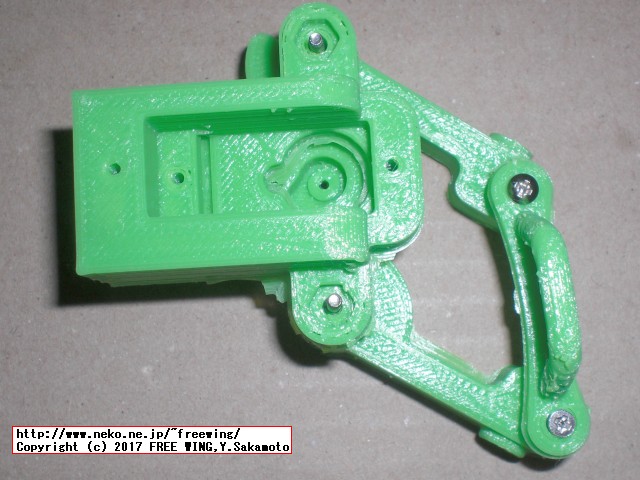

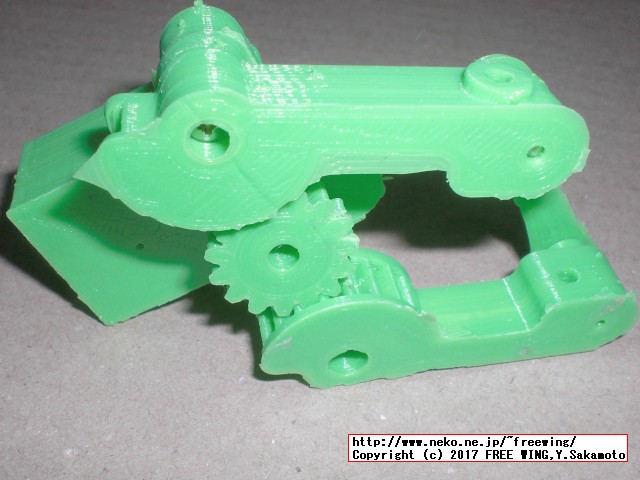

 ステアリング部分を仮組みしました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 ステアリング部分を仮組みしました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 ステアリング部分を仮組みしました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 ステアリング部分を仮組みしました。

・3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
3D Hubsの 3Dプリンタ出力サービスでミニ四駆用のステアリング部品を作ってみた。
 ステアリング部分を仮組みしました。

 これに合うネジを買わなければ。
