・[NEW] 2018/03/16

Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説

(Panasonic Let's note CF-NX4 CF-NX4EDHCSのメインメモリ RAMを 12GBに増設する手順)

Tags: [ノートパソコン], [Windows PC]

●間違えて通常電圧版の 8GBのメモリを購入しちゃったよ

　間違えて通常電圧版の 8GBのメモリを購入しちゃったよ。トホホ。。。
　だって、「ノート用」って書いてあって、一番安かったんだもん。
　今時、8GBの容量で「ノート用」で「通常電圧版」の製品を作るなと言いたい。

　皆さんも購入時には「対応電圧」に気を付けて！！！

　回避策として、以前、中華ベアボーン向けに購入した低電圧対応の 8GBと入れ替えるか。。。トホホ。。。
　と考えましたが、HYSTOUの中華ベアボーンは「低電圧版 1.35V」のみの対応でした。
　この「通常電圧版」は CF-NX1/ CF-SX1には使用できます。

・2016/10/28

HYSTOU FMP03 Intel Skylake Core i3-6100U搭載ファンレス中華ベアボーン
AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC

● Panasonic Let's note CF-NX4 CF-NX4EDHCSノートパソコンのメインメモリを 12GBに増設する方法

　Panasonic Let's note CF-NX4 CF-NX4EDHCS Core i5 5300U 2.3GHz 4GB 320GB 12.1インチ 1600x900
CF-NX4 取扱説明書

　Panasonic レッツノート CF-NX4 CF-NX4EDHCSを更に快適に使用する為に本体標準の 4GBに 8GBを追加増設してメインメモリを 12GBにアップグレードします。

　なお、今回は元々の 4GBに 8GBを足して合計 12GBとしていますが、本体を分解して内部の 4GBを 8GBに交換する事で 8GB + 8GBで最大 16GBまで可能です。
　本体を分解しない方法では 8GBを増設して、本体の 4GBとの合計 12GBが最大メモリ容量となります。

合計メモリ容量	本体側	増設スロット	備考
4GB	4GB	無し	標準状態
6GB	4GB	2GB	2GBを増設
8GB	4GB	4GB	4GBを増設
12GB	4GB	8GB	8GBを増設 ★今回はこれ！
16GB	8GB （分解必要）	8GB	本体を分解して 4GBを 8GBに交換して、更に 8GBを増設

　なお、メーカー公式のメモリ最大容量は 4GBを増設しての合計 8GBまでとなっていますが、非公式で 8GBを増設の合計 12GB、更には本体を分解しての合計 16GBでも動作します。

　本メモリ増設手順は CF-NX4以外にも
　CF-SX4、CF-SX3、CF-SX2、CF-SX1
　CF-NX3、CF-NX2、CF-NX1
　等でも同様となります。

　但し、それぞれの機種で対応するメモリモジュールに若干の差異が有ります。

メモリの規格名称	メモリモジュールの対応電圧	CF-SX1 CF-NX1 2012年発売	CF-SX2 CF-NX2 2013年発売	CF-SX3 CF-NX3 2014年発売	CF-SX4 CF-NX4 2015年発売	備考
PC3-10600、DDR3-1333	通常電圧版 1.5V	対応	×	×	×	SX1/NX1だけ
PC3-12800、DDR3-1600	通常電圧版 1.5V	対応	×	×	×	SX1/NX1だけ
PC3L-10600、DDR3L-1333	低電圧版 1.35Vだけ対応	×	対応	×	×	SX2/NX2だけ
PC3L-12800、DDR3L-1600	低電圧版 1.35Vだけ対応	×	対応	対応	対応	SX2/NX2以降
PC3L-10600、DDR3L-1333	低電圧版 1.35V/1.5Vの両方に対応	対応	対応	×	×	SX2/NX2まで
PC3L-12800、DDR3L-1600	低電圧版 1.35V/1.5Vの両方に対応	対応	対応	対応	対応	SX1/NX1～SX4/NX4の全部

※1.35Vの低電圧版でも 1.5Vの通常電圧にも対応している両対応のメモリモジュールは SX1でも使用できます。
※×＝非対応
※ノート用 204pin SO-DIMM DDR3 SDRAMのメモリモジュール
※ 「ノート用の SO-DIMM」と「デスクトップ用の DIMM」は全くの別物なので注意

●レッツノートに対応するメモリモジュールまとめ

　NXや SXの 1系は通常電圧版の PC3-10600または PC3-12800。
　NXや SXの 2系は低電圧版の PC3L-10600または PC3L-12800。
　NXや SXの 3～4系は低電圧版の PC3L-12800のみ。

機種	メモリ規格名称	メモリ電圧	メモリ形状	増設可能なメモリモジュール
CF-SX1 CF-NX1 2012年発売	PC3-10600（DDR3-1333） PC3-12800（DDR3-1600）	1.5V 通常電圧	204pin SO-DIMM	2GB/4GB/8GB
CF-SX2 CF-NX2 2013年発売	PC3L-10600（DDR3L-1333） PC3L-12800（DDR3L-1600）	1.35V 低電圧	204pin SO-DIMM	2GB/4GB/8GB
CF-SX3 CF-NX3 2014年発売	PC3L-12800（DDR3L-1600）	1.35V 低電圧	204pin SO-DIMM	2GB/4GB/8GB
CF-SX4 CF-NX4 2015年発売	PC3L-12800（DDR3L-1600）	1.35V 低電圧	204pin SO-DIMM	2GB/4GB/8GB

※ DDR3Lや PC3Lの様に末尾に Lの文字が付いている物が低電圧を意味します。
※ DDR3L-1600や PC3L-12800の後ろの数字 1600や 12800は動作速度を意味します。
　　DDR3L-1600の 1600と PC3L-12800の 12800は「同じ意味」です。（1600の 8倍が 12800）
　1.35V/1.5Vの両方の電圧に対応の PC3L-12800のメモリモジュールなら NX1～NX4、SX1～SX4の全てに対応可能。

　ちなみに最新機種の CF-SZシリーズはメモリの増設が不可能です。

● 低電圧対応の 8GB PC3L-12800 DDR3L-1600 メモリモジュール

CFD販売ノートPC用メモリ PC3L-12800(DDR3L-1600) 8GB×1枚 1.35V対応 SO-DIMM (無期限保証)(Panram) D3N1600PS-L8G

ASIN: B00JPXFSDW

新品、無期限保証

シリコンパワーノートPC用メモリ 1.35V (低電圧) DDR3L 1600 PC3L-12800 8GB×1枚 204Pin Mac 対応永久保証 SP008GLSTU160N02

ASIN: B00IPS2YI0

新品、永久保証

ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600(512x8) 8GB 1.35V 低電圧メモリ 204pin SO-DIMM 無期限保証 ADDS1600W8G11-R

ASIN: B00BO6O2W6

新品、無期限保証
推奨動作電圧：1.35V +- 0.075V
※ 通常電圧 1.5Vには非対応

Transcend ノートPC用メモリ PC3L-12800 DDR3L 1600 8GB 1.35V (低電圧) - 1.5V 両対応 204pin SO-DIMM TS1GSK64W6H

ASIN: B008JIVN3I

新品、無期限保証
1.35V(低電圧)- 1.5V両対応

PATRIOT ノート用メモリ低電圧1.35V (1.5V両対応) DDR3L-1600 (PC3-12800) 8GB 204pin SO-DIMM 永久保証 PSD38G1600L2S

ASIN: B009WIW9GE

新品、永久保証
1.35V(低電圧)- 1.5V両対応

●各メーカーの製品ページ
CFD Panram DDR3-1600 ノート用メモリ 204pin SO-DIMM (低電圧1.35V)
Silicon Power DDR3L 204-PIN Low Voltage SO-DIMM
ADATA DDR3L 1600 SO-DIMM
TS1GSK64W6H DDR3L-1600 SO-DIMM - トランセンド
PSD38G1600L2S Patriot Memory DDR3 Non-ECC Unbuffered memory

●メモリモジュールを取り扱う場合の注意事項

　メモリモジュールを取り扱う場合は「静電気」に注意しましょう。
　静電気でメモリモジュールが破壊されて故障する事があります。
　身体が静電気を帯びていると、最悪パソコン本体が故障する事もあります。

　作業前に水道管（水道の蛇口などの金属部分でも良い）に触って身体に帯電している静電気を逃がします。
　私は適度な湿気で静電気を防ぐ目的で、台所で水道水を出して水にも触る様にしています。

　※ ガス管は万一の爆発の危険が有るから駄目。そもそもガス管はアースしていないので電気が逃げません。

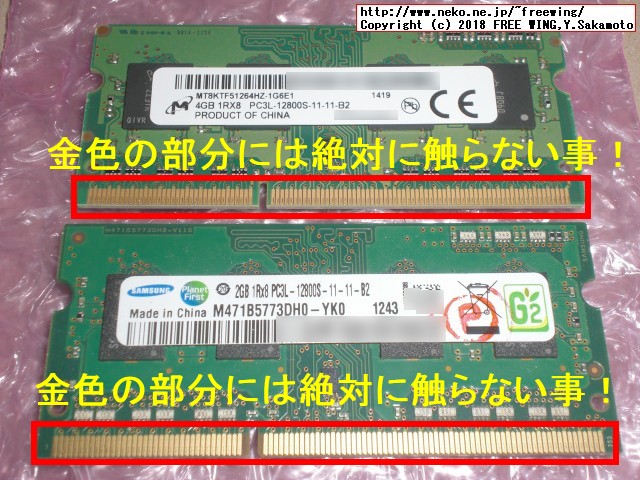

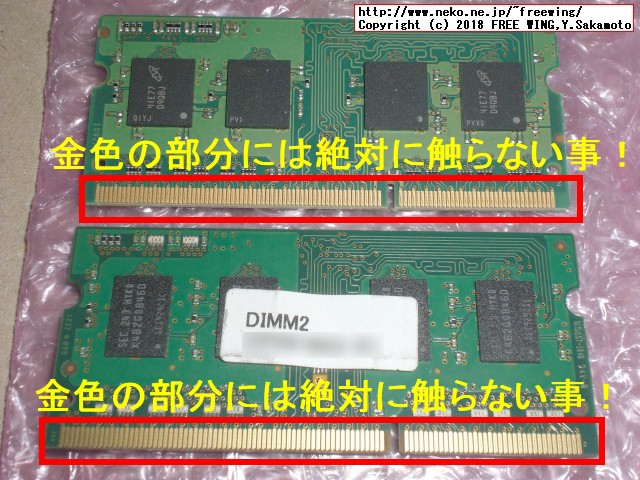

　メモリモジュールの金色の列の部分は絶対に触らないでください。
　触ると指紋の油脂等で接触不良の原因になり動作不安定や故障の原因になります。万一触ってしまった場合は「無水アルコール/無水エタノール」で拭き取ります。

・メモリモジュールを取り扱う場合の注意事項金色の列の部分は絶対に触らない

・メモリモジュールを取り扱う場合の注意事項金色の列の部分は絶対に触らない

●脱脂用の無水エタノール（無水アルコール）

無水エタノールP 500ml(掃除)

ASIN: B000TKDKA8

エタノール(C2H6O)99.5vol％以上を含有

健栄製薬無水エタノール 100ml

ASIN: B078JJLLWS

エタノール(C2H6O)99.5vol％以上を含有

※「無水」の記載の有るものだけが端子の脱脂に使用可能。
※「消毒用」は「水」を含んでいるので駄目です。
※名前が似ている「メタノール」は毒性が強く人体に有害です。

●レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説

　詳細な手順に付いては下記の「4GBを増設して 8GBにアップグレードする手順」の記事をご覧ください。

・2018/06/09

Panasonic レッツノート CF-NX4のメモリを 8GBに簡単に増設する方法、写真で手順を詳しく解説
Panasonic Let's note CF-NX4 CF-NX4EDHCSのメインメモリを 8GBに増設する手順、本体内部の分解は不要

●レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　レッツノート CF-NX4の場合、204pinの DDR3L 1600MHz（PC3L-12800）の 1.35Vの低電圧対応版のタイプのメモリが問題無く使用できます。
　※ DDR3Lや PC3Lの様に末尾に Lの文字が付いている物が低電圧を意味します。
　※ DDR3L-1600や PC3L-12800の後ろの数字 1600や 12800は動作速度を意味します。
　　DDR3L-1600の 1600と PC3L-12800の 12800は「同じ意味」です。（1600の 8倍が 12800）

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　推奨動作電圧：1.35V +- 0.075V
※ 通常電圧 1.5Vには非対応

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　メモリモジュールの金色の列の部分は絶対に触らないでください。触ると指紋の油脂等で接触不良の原因になり動作不安定や故障の原因になります。万一触ってしまった場合は「無水アルコール/無水エタノール」で拭き取ります。

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　8GBのメモリモジュールは表裏に合計 16個のメモリチップ（IC）が載っています。
　4GBのメモリモジュールは表裏に合計 8個のメモリチップ（IC）が載っています。

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　メモリモジュールに載っている各メモリチップの製造ロットの刻印はバラバラでした。
　やってくれるぜ ADATA！

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

●増設したメモリの検査

　メモリの裏蓋を閉じて、電源を入れて BIOSでメモリ容量を確認します。

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　本体の 4GBと今回増設した 8GBで合計 12GBを認識しています！

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

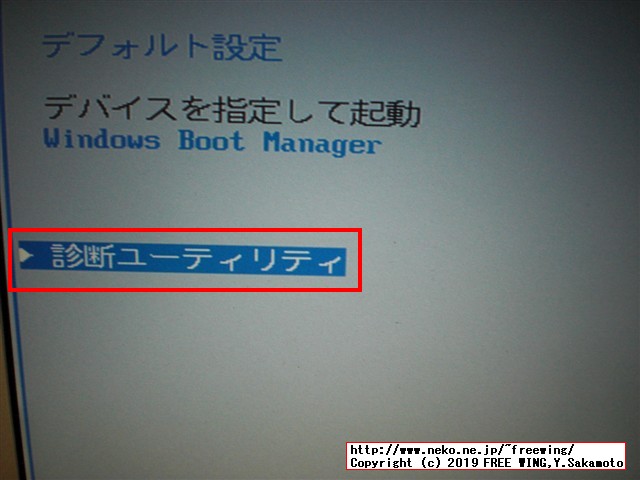

　「診断ユーティリティ」を起動します。

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　「診断ユーティリティ」で「TEST PASSED」で全項目が合格です！

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　12GBの場合、メモリ容量は 12127MBと表示されます。

● MemTest86 V8.1 Freeでもメモリの検査を行います。

　MemTest86 V8.1 Freeでもメモリの検査を行います。
　私はメモリの構成を変更したら必ず行ないます！だって気になるんだもん。

MemTest86 - Official Site of the x86 Memory Testing Tool

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説

　MemTest86 4時間 42分で 12GBのメモリテストが完了。エラーは有りません。
　糞 SpecTek製でもエラーが出なければ問題無いか。Flashメモリの場合は経年劣化が有るけど DRAMの場合は経年劣化は原則として無いから。

メモリ容量	MemTest86の実行時間
4GB+2GB = 6GB	150分
4GB+4GB = 8GB	235分
4GB+8GB = 12GB	282分

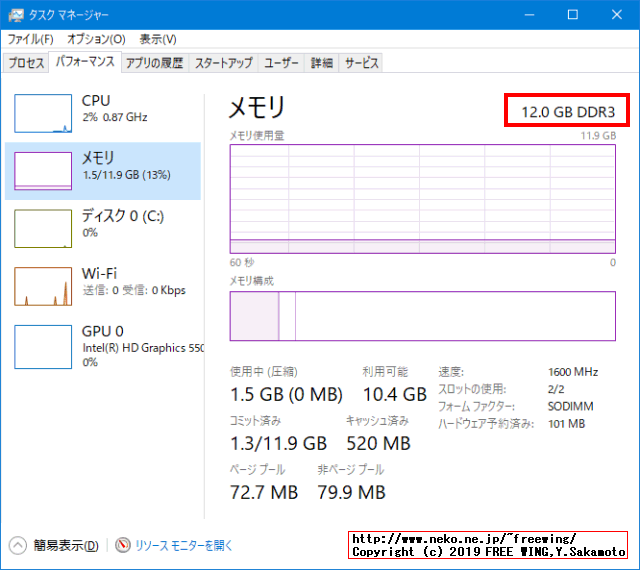

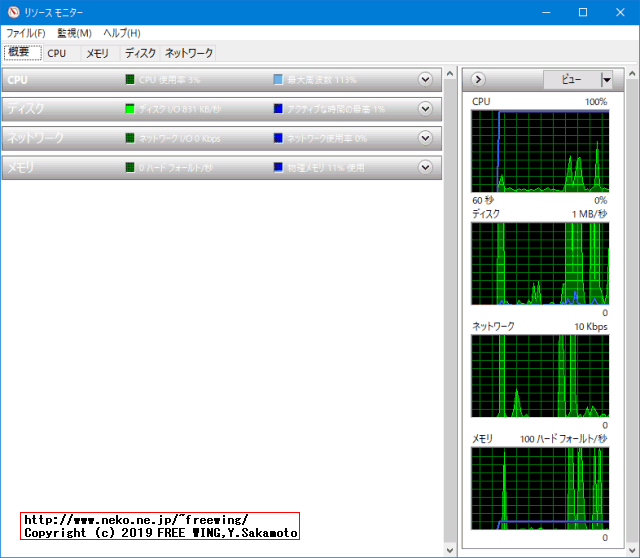

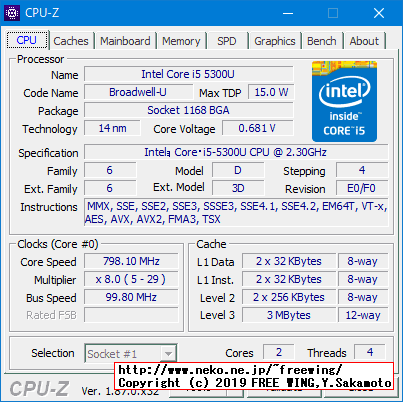

● Windows 10での動作確認

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする

　私の購入した CF-NX4に内蔵されている 4GBのメモリの製造年月日は 2016年の第２週でした。
　と言う事は私の購入した CF-NX4の製造日は 2016年 1月以降となります。

　CF-NX4EDHCS 発売日 2015年1月
レッツノート生産完了日

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする

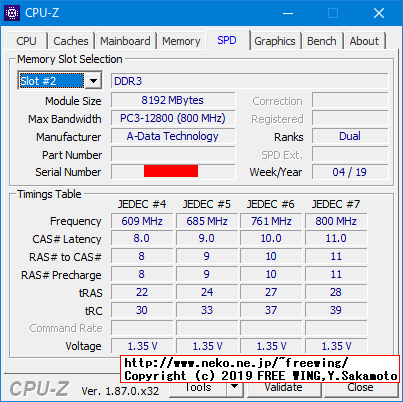

　私の購入した ADATA 8GBメモリの製造年月日は 2019年の第４週でした。
　製造してから 3ヶ月未満の「出来立てのほやほや」となります。

・レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする

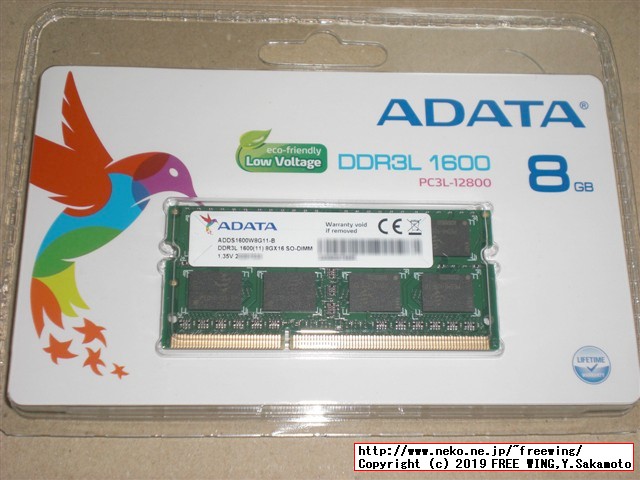

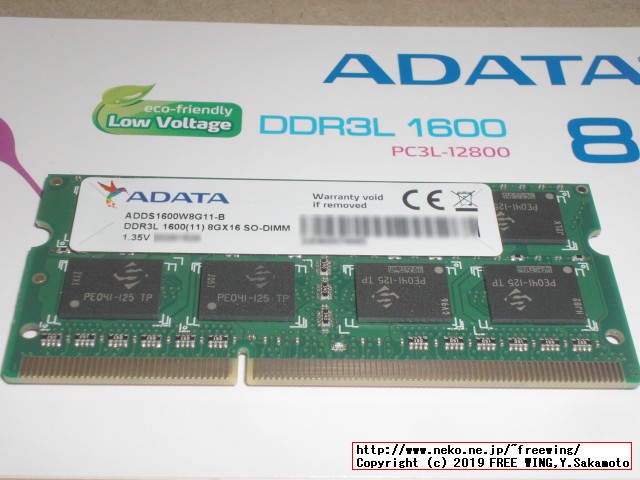

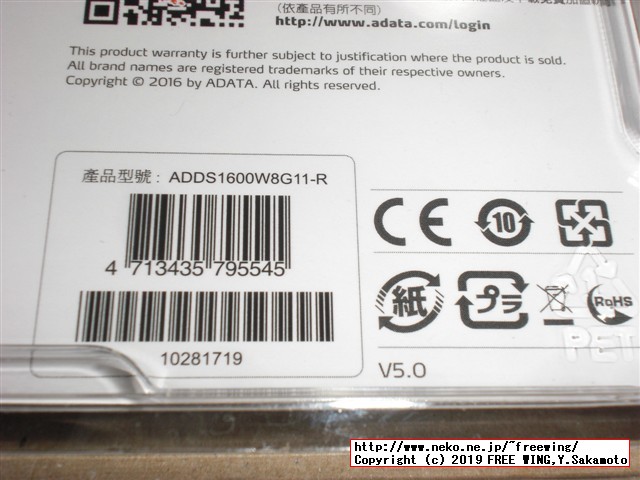

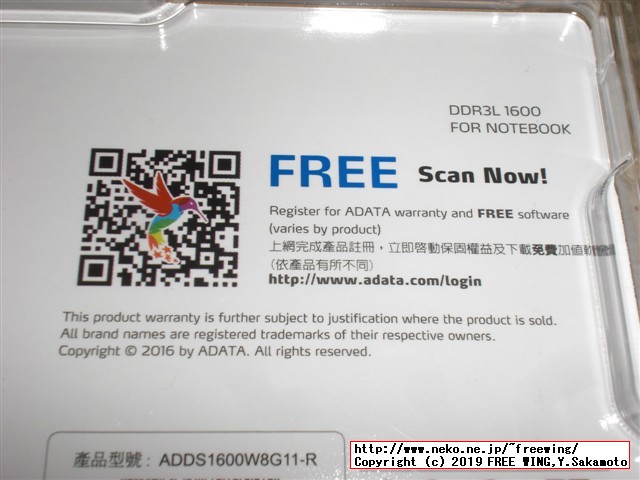

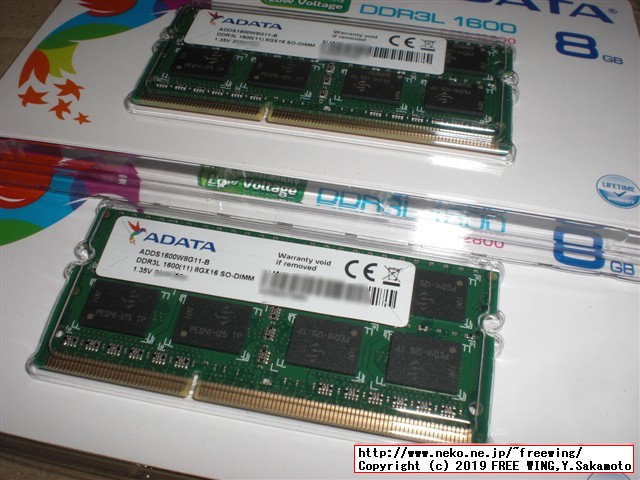

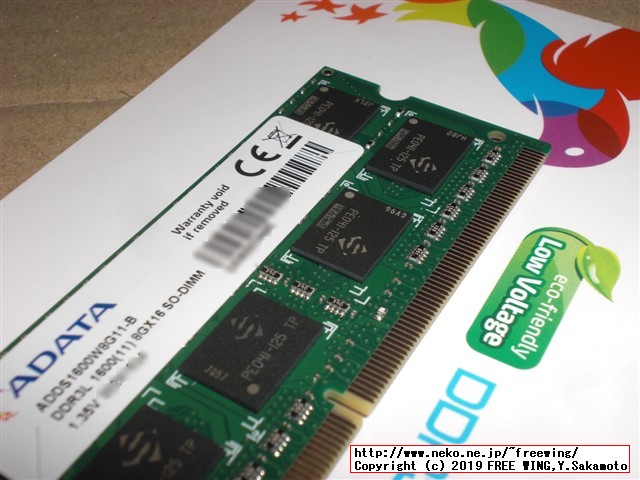

● ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R

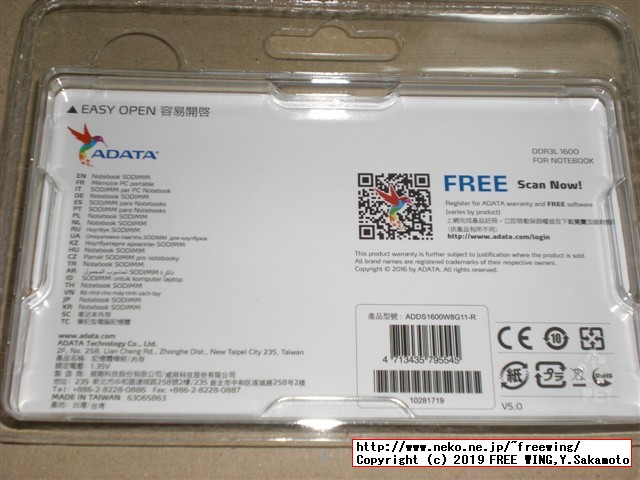

・ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R

・ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R

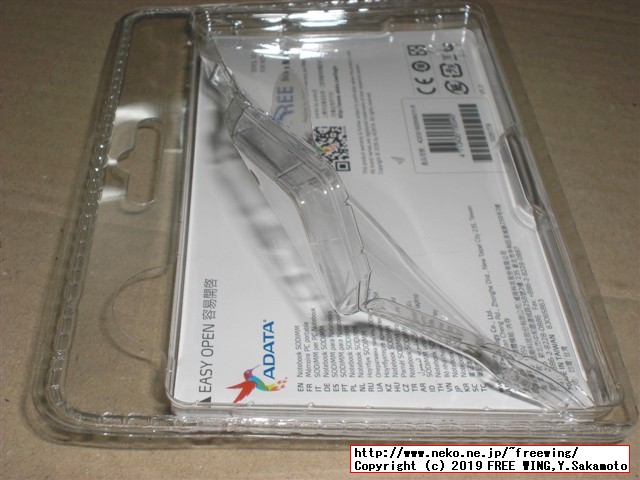

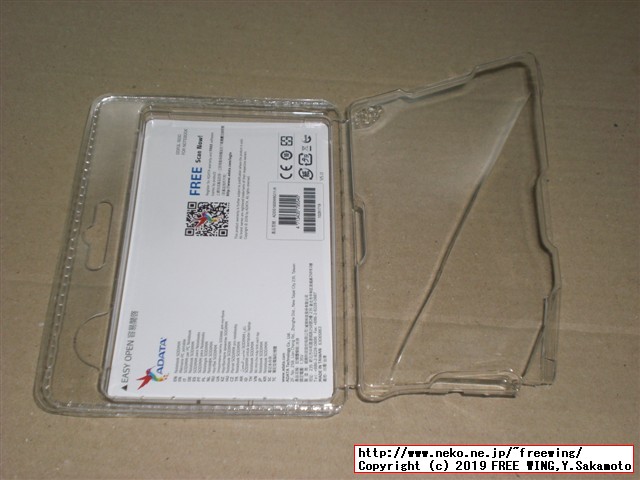

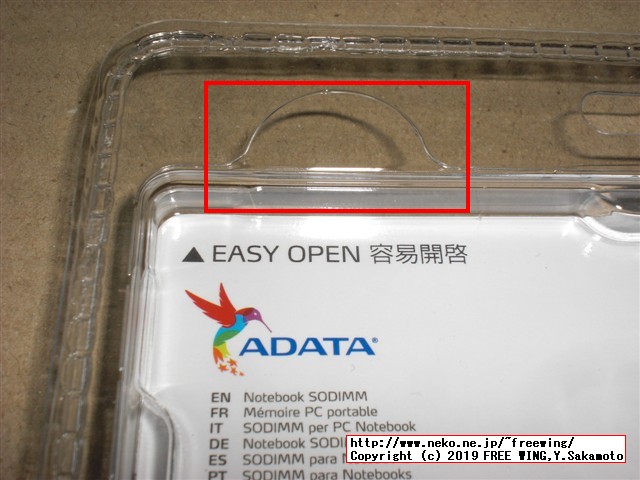

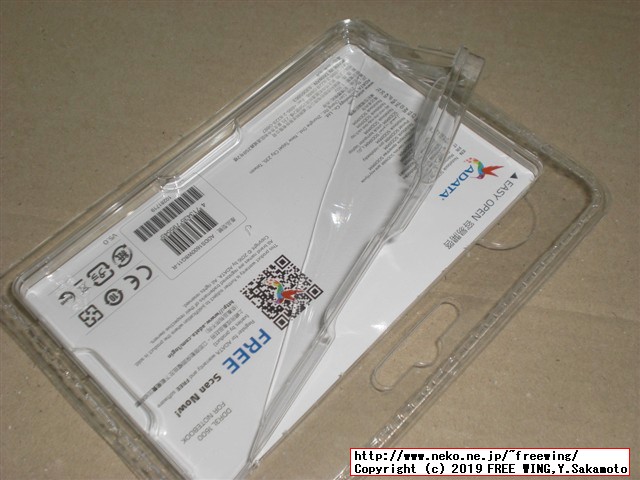

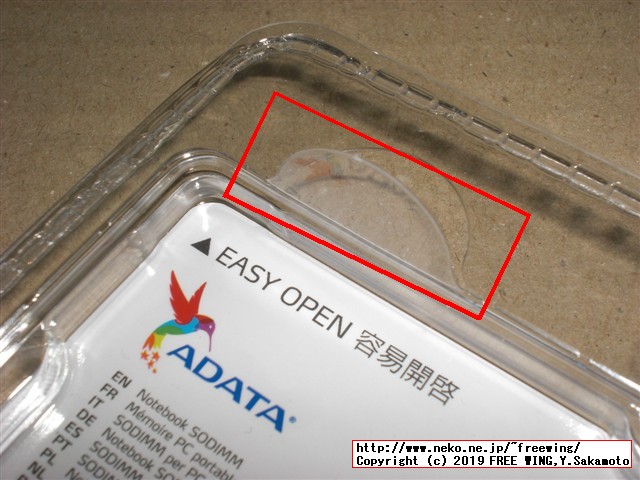

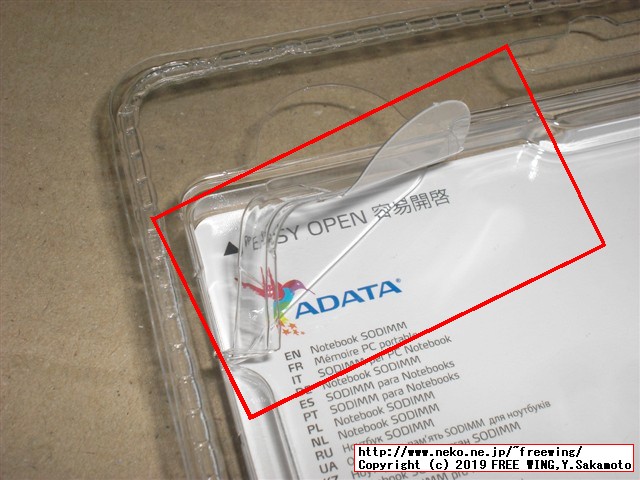

　このパッケージは赤い所のタブを引っ張って開けられます。

・ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R

・ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R

● SpecTekとは？

・2018/06/08

最近 SpecTekと言う単語を知りました。でかいＳマーク刻印の SSDメモリチップ
Micronの品質基準で「検査不合格」のメモリチップを再利用しているの？

　今回は ADATA ADDS1600W8G11-Rを購入しましたが、まさかの SpecTek製で PE041-125 SUU512M8V00HG8DA DDR3でした。

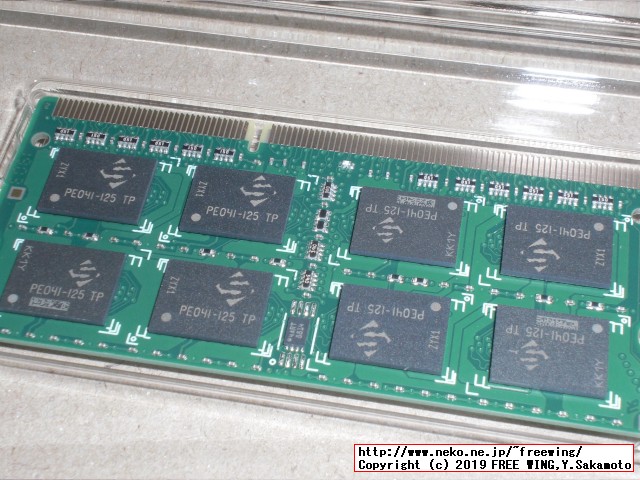

　また、メモリモジュールに載っている各メモリチップの製造ロットの刻印はバラバラでした。
　これは、通常のメモリモジュールの製造では考えられない事象です。
　やってくれるぜ ADATA！ SpecTek！

　SpecTek PE041-125 DDR3L PC3L-1600
　SUU512M8V00HG8DA-125DG
　SUU512M8V00HG8DA-125TP
　512MX8 FBGA 78-BALL 1.5V 800MHZ DDR3-1600MHZ
SpecTek DRAM Component Detail SUU512M8V00HG8DA-125DG

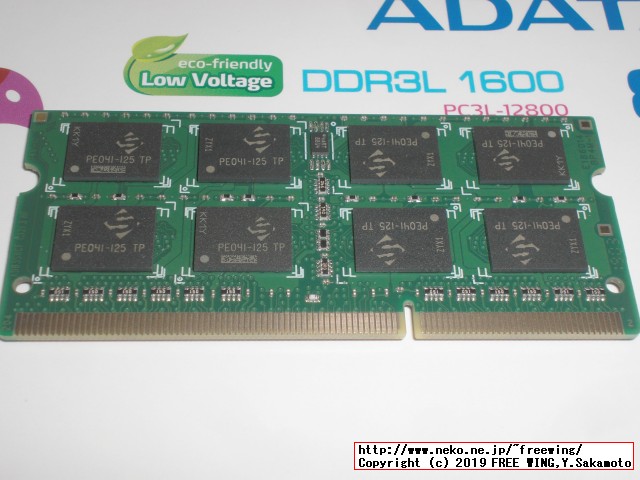

　メモリチップの製造ロットがバラバラなのがおわかり戴けますでしょうか？

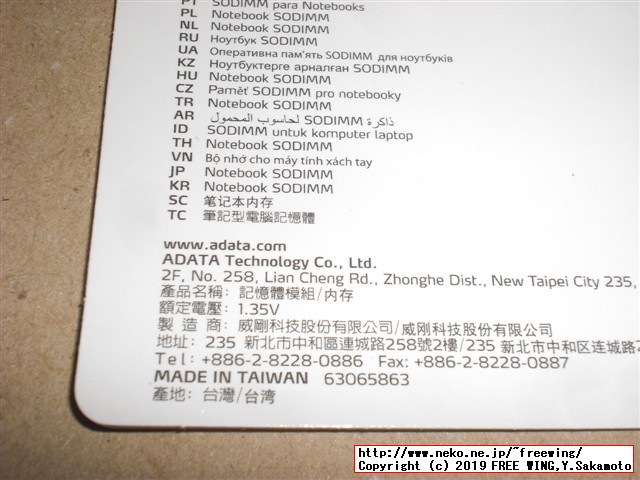

・ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R

・ADATA ノート用増設メモリ PC3L-12800 DDR3L-1600 8GB 1.35V 低電圧 204pin SO-DIMM ADDS1600W8G11-R
