Panasonic レッツノート CF-NX4のメモリを 8GBに簡単に増設する方法、写真で手順を詳しく解説 Panasonic レッツノート CF-NX4のメモリを 8GBに簡単に増設する方法、写真で手順を詳しく解説

(Panasonic Let's note CF-NX4 CF-NX4EDHCSのメインメモリを 8GBに増設する手順、本体内部の分解は不要)

Tags: [ノートパソコン], [Windows PC]




●間違えて通常電圧版の 8GBのメモリを購入しちゃったよ

 間違えて通常電圧版の 8GBのメモリを購入しちゃったよ。トホホ。。。

 だって、「ノート用」って書いてあって、一番安かったんだもん。
 今時、8GBの容量で「ノート用」で「通常電圧版」の製品を作るなと言いたい。

 皆さんも購入時には「対応電圧」に気を付けて!!!

 回避策として、以前、中華ベアボーン向けに購入した低電圧対応の 8GBと入れ替えるか。。。トホホ。。。
 と考えましたが、HYSTOUの 中華ベアボーンは「低電圧版 1.35V」のみの対応でした。
 この「通常電圧版」は CF-NX1/ CF-SX1には使用できます。

2016/10/28
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン
HYSTOU FMP03 Intel Skylake Core i3-6100U搭載 ファンレス 中華ベアボーン

  AliExpress.comで中華ベアボーンを買ってみた HYSTOU FMP03 Fanless Mini PC

● Panasonic Let's note CF-NX4と CF-SX4の違い

 CF-NX4 = DVDドライブ無し
 CF-SX4 = DVDドライブ有り


在庫処分 Panasonic Let's note CF-NX4 第5世代Core i3 Win10 モバイルパソコン 訳アリ


ASIN: B0829Y9BHR

※ CF-NX4

【新品SSD搭載】【Win 10搭載】PANASONIC Let's note SX4 ★第5世代Core i5 2.3GHz/8GBメモリ/SSD 360GB/12.1インチ/WiFi/DVDマルチ【最新版Office、新品無線マウス】中古パソコン


ASIN: B07MR3NBWJ

※ CF-SX4

即日発送 良品(AC欠品) 12.1型 松下 CF-SX4EDHCS/ Win10 Pro /五代i5-5300u/ 4GB/ 320G/ 無線/ カメラ/ リカバリ/ Office付 税無


ASIN: B07XG6JFZP

※ ACアダプタ欠品

福袋 赤字覚悟 ノートパソコン 中古良品 12.1インチ Panasonic CF-NX3YD5CS 第4世代Core i5 4GB 無線LAN Bluetooth webカメラ Windows10 Office2013


ASIN: B07PQ6T6Z8

※ CF-NX3

※ レッツノートは純正品以外の ACアダプタの場合は「警告」が表示されます。(充電等の動作は正常に行なわれるが「自己責任」で)

専用のACアダプターを使用している時に「指定以外のACアダプターが使用されています」というメッセージが表示されます。
指定以外のACアダプターが使用されています

指定のACアダプターをご使用ください。
指定以外のACアダプターを使用すると、正しく動作しない場合があります。

●レッツノート専用 ACアダプターの品番対応一覧表
対象シリーズ専用ACアダプター品番
CF-RZ、MX、AXシリーズCF-AA62J2C
CF-SZ6/SZ5/LX6/LX5シリーズCF-AA64L2C
または CF-AA6412C
CF-SX、NX、LX4シリーズ
(CF-SX3、NX3シリーズ除く)
CF-AA6412C
CF-SX3、NX3、LX3シリーズCF-AA64B2C
※ ミニACアダプター CF-AAA001ASは上記の全てに対応


● Panasonic Let's note CF-NX4 CF-NX4EDHCSノートパソコンのメインメモリを 8GBに増設する方法

 Panasonic Let's note CF-NX4 CF-NX4EDHCS Core i5 5300U 2.3GHz 4GB 320GB 12.1インチ 1600x900
CF-NX4 取扱説明書

 Panasonic レッツノート CF-NX4 CF-NX4EDHCSを更に快適に使用する為に本体標準の 4GBに 4GBを追加増設してメインメモリを 8GBにアップグレードします。

 なお、今回は 元々の 4GBに 4GBを足して合計 8GBとしていますが、8GB + 8GBとする事で最大 16GBまで可能です。(本体を分解する必要が有ります)
 本体を分解しない方法では 8GBを増設して、本体の 4GBとの合計 12GBとなります。

合計メモリ容量本体側増設スロット備考
4GB4GB無し標準状態
6GB4GB2GB2GBを増設 ★今回はこれ!
8GB4GB4GB4GBを増設 ★今回はこれ!
12GB4GB8GB8GBを増設(動作確認済み)
16GB8GB
(分解必要)
8GB本体を分解して 4GBを 8GBに交換して、更に 8GBを増設
 なお、メーカー公式のメモリ最大容量は 4GBを増設しての合計 8GBまでとなっていますが、非公式で 8GBを増設の合計 12GB、更には本体を分解しての合計 16GBでも動作します。

● 8GBを増設して合計 12GBの改造方法は下記

[NEW] 2018/03/16
Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説
Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説

  Panasonic Let's note CF-NX4 CF-NX4EDHCSのメインメモリ RAMを 12GBに増設する手順

 本メモリ増設手順は CF-NX4以外にも
 CF-SX4、CF-SX3、CF-SX2、CF-SX1
 CF-NX3、CF-NX2、CF-NX1
 等でも同様となります。

 但し、それぞれの機種で対応するメモリモジュールに若干の差異が有ります。
メモリの規格名称メモリモジュールの対応電圧CF-SX1
CF-NX1
2012年発売
CF-SX2
CF-NX2
2013年発売
CF-SX3
CF-NX3
2014年発売
CF-SX4
CF-NX4
2015年発売
備考
PC3-10600、DDR3-1333通常電圧版 1.5V対応×××SX1/NX1だけ
PC3-12800、DDR3-1600通常電圧版 1.5V対応×××SX1/NX1だけ
PC3L-10600、DDR3L-1333低電圧版 1.35Vだけ対応×対応××SX2/NX2だけ
PC3L-12800、DDR3L-1600低電圧版 1.35Vだけ対応×対応対応対応SX2/NX2以降
PC3L-10600、DDR3L-1333低電圧版 1.35V/1.5Vの両方に対応対応対応××SX2/NX2まで
PC3L-12800、DDR3L-1600低電圧版 1.35V/1.5Vの両方に対応対応対応対応対応SX1/NX1~SX4/NX4の全部
※1.35Vの低電圧版でも 1.5Vの通常電圧にも対応している両対応のメモリモジュールは SX1でも使用できます。
※×=非対応
※ノート用 204pin SO-DIMM DDR3 SDRAMのメモリモジュール
※ 「ノート用の SO-DIMM」と「デスクトップ用の DIMM」は全くの別物なので注意

●レッツノートに対応するメモリモジュールまとめ

 NXや SXの 1系は通常電圧版の PC3-10600または PC3-12800。
 NXや SXの 2系は低電圧版の PC3L-10600または PC3L-12800。
 NXや SXの 3~4系は低電圧版の PC3L-12800のみ。

機種メモリ規格名称メモリ電圧メモリ形状増設可能なメモリモジュール
CF-SX1
CF-NX1
2012年発売
PC3-10600(DDR3-1333)
PC3-12800(DDR3-1600)
1.5V 通常電圧204pin SO-DIMM2GB/4GB/8GB
CF-SX2
CF-NX2
2013年発売
PC3L-10600(DDR3L-1333)
PC3L-12800(DDR3L-1600)
1.35V 低電圧204pin SO-DIMM2GB/4GB/8GB
CF-SX3
CF-NX3
2014年発売
PC3L-12800(DDR3L-1600)1.35V 低電圧204pin SO-DIMM2GB/4GB/8GB
CF-SX4
CF-NX4
2015年発売
PC3L-12800(DDR3L-1600)1.35V 低電圧204pin SO-DIMM2GB/4GB/8GB
※ DDR3Lや PC3Lの様に末尾に Lの文字が付いている物が低電圧を意味します。
※ DDR3L-1600や PC3L-12800の後ろの数字 1600や 12800は動作速度を意味します。
  DDR3L-1600の 1600と PC3L-12800の 12800は「同じ意味」です。(1600の 8倍が 12800)
 1.35V/1.5Vの両方の電圧に対応の PC3L-12800のメモリモジュールなら NX1~NX4、SX1~SX4の全てに対応可能。

 ちなみに最新機種の CF-SZシリーズはメモリの増設が不可能です。


● 低電圧対応の 8GB PC3L-12800 DDR3L-1600 メモリモジュール


CFD販売 ノートPC用 メモリ PC3L-12800(DDR3L-1600) 8GB×1枚 1.35V対応 SO-DIMM (無期限保証)(Panram) D3N1600PS-L8G


ASIN: B00JPXFSDW

新品、無期限保証

シリコンパワー ノートPC用メモリ 1.35V (低電圧) DDR3L 1600 PC3L-12800 8GB×1枚 204Pin Mac 対応 永久保証 SP008GLSTU160N02


ASIN: B00IPS2YI0

新品、永久保証

Transcend ノートPC用メモリ PC3L-12800 DDR3L 1600 8GB 1.35V (低電圧) - 1.5V 両対応 204pin SO-DIMM TS1GSK64W6H


ASIN: B008JIVN3I

新品、無期限保証
1.35V(低電圧)- 1.5V両対応

PATRIOT ノート用メモリ 低電圧1.35V (1.5V両対応) DDR3L-1600 (PC3-12800) 8GB 204pin SO-DIMM 永久保証 PSD38G1600L2S


ASIN: B009WIW9GE

新品、永久保証
1.35V(低電圧)- 1.5V両対応


●メモリモジュールを取り扱う場合の注意事項

 メモリモジュールを取り扱う場合は「静電気」に注意しましょう。
 静電気でメモリモジュールが破壊されて故障する事があります。
 身体が静電気を帯びていると、最悪パソコン本体が故障する事もあります。

 作業前に水道管(水道の蛇口などの金属部分でも良い)に触って身体に帯電している静電気を逃がします。
 私は適度な湿気で静電気を防ぐ目的で、台所で水道水を出して水にも触る様にしています。

 ※ ガス管は万一の爆発の危険が有るから駄目。そもそもガス管はアースしていないので電気が逃げません。

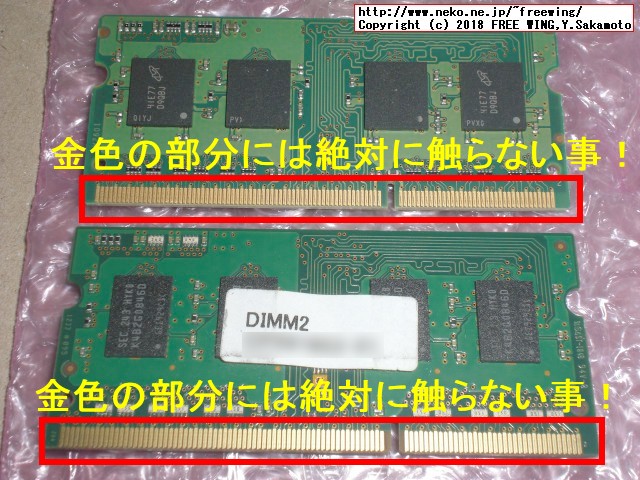

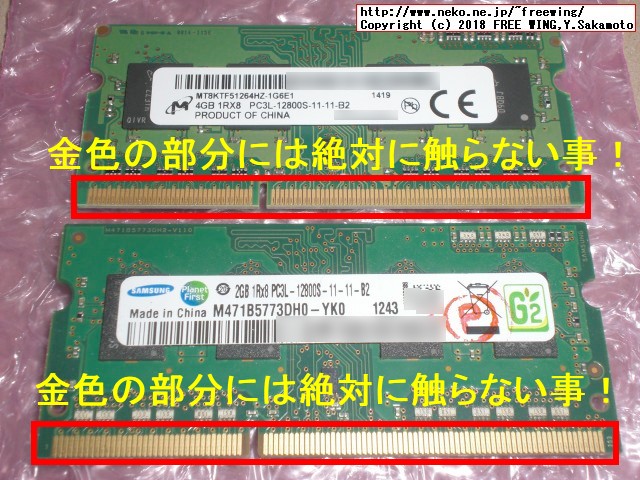

 メモリモジュールの金色の列の部分は絶対に触らないでください。
 触ると指紋の油脂等で接触不良の原因になり動作不安定や故障の原因になります。万一触ってしまった場合は「無水アルコール/無水エタノール」で拭き取ります。

・メモリモジュールを取り扱う場合の注意事項 金色の列の部分は絶対に触らない
メモリモジュールを取り扱う場合の注意事項 金色の列の部分は絶対に触らない


・メモリモジュールを取り扱う場合の注意事項 金色の列の部分は絶対に触らない
メモリモジュールを取り扱う場合の注意事項 金色の列の部分は絶対に触らない



●脱脂用の無水エタノール(無水アルコール)

無水エタノールP 500ml(掃除)


ASIN: B000TKDKA8

エタノール(C2H6O)99.5vol%以上を含有

健栄製薬 無水エタノール 100ml


ASIN: B078JJLLWS

エタノール(C2H6O)99.5vol%以上を含有
※「無水」の記載の有るものだけが端子の脱脂に使用可能。
※「消毒用」は「水」を含んでいるので駄目です。
※名前が似ている「メタノール」は毒性が強く人体に有害です。


● レッツノート CF-NX4のメインメモリに 8GBを増設して 12GBにアップグレードする手順の写真解説


[NEW] 2018/03/16
Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説
Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説

  Panasonic Let's note CF-NX4 CF-NX4EDHCSのメインメモリ RAMを 12GBに増設する手順


● レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

 4GBのメモリを購入する前にメモリ交換の練習として中古の 2GBのメモリを購入して合計で 6GBに増設しました。
 レッツノート CF-NX4の場合、204pinの DDR3L 1600MHz(PC3L-12800)の 1.35Vの低電圧対応版のタイプのメモリが問題無く使用できます。
 ※ DDR3Lや PC3Lの様に末尾に Lの文字が付いている物が低電圧を意味します。
 ※ DDR3L-1600や PC3L-12800の後ろの数字 1600や 12800は動作速度を意味します。
  DDR3L-1600の 1600と PC3L-12800の 12800は「同じ意味」です。(1600の 8倍が 12800)


ノートパソコン用メモリ DDR3L-1600 PC3L-12800 2GB (DDR3 SDRAM) [FMEM-34]【中古】【相性保証】 (中古メモリ) 【増設】【PCパーツ】


ASIN: B01488D1BE

 2GBのメモリは SAMSUNG製でメモリチップが基板の両面に 4個ずつ、合計 8個載っているタイプを購入しました。(1Rx8)

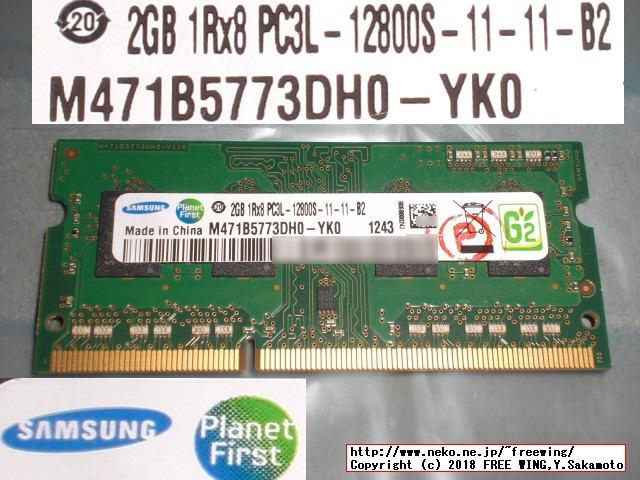

 Samsung M471B5773DH0-YK0 2GB 204Pin SO-DIMM DDR3L-1600 PC3L-12800 1.35V 低電圧対応版
 (1.5Vの通常電圧にも対応、つまり CF-NX1等にも使える)

SAMSUNG SODIMM M471B5773DH0-YK0
 Voltage 1.5 / 1.35 V
 Rank x Org. 1R x 8
 Component Composition (256M x 8) x 8
 Speed 1600 Mbps

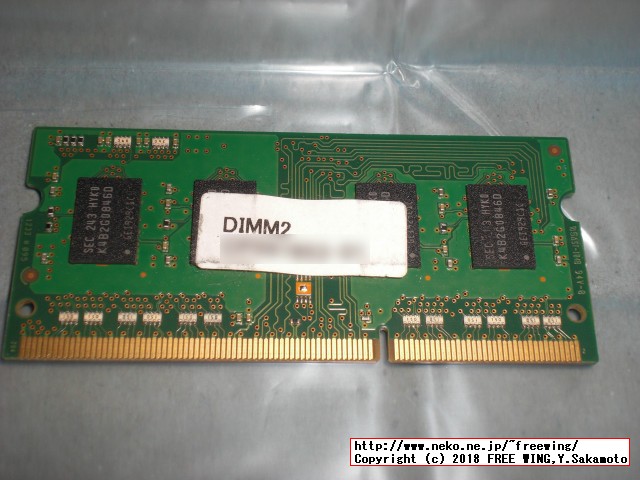

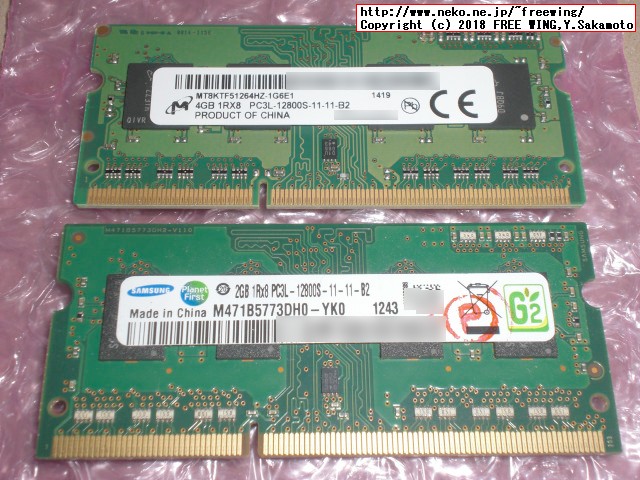

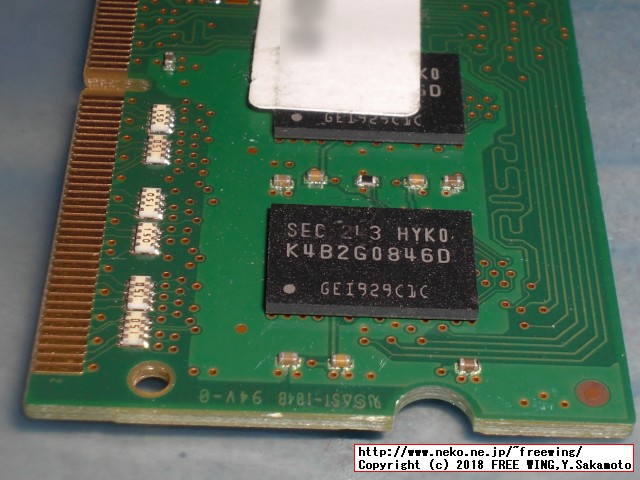

・増設に使用した SAMSUNG PC3L 1280 2GB SODIMMメモリ 低電圧対応版
増設に使用した SAMSUNG PC3L 1280 2GB SODIMMメモリ 低電圧対応版
 メモリモジュールの金色の列の部分は絶対に触らないでください。触ると指紋の油脂等で接触不良の原因になり動作不安定や故障の原因になります。万一触ってしまった場合は「無水アルコール/無水エタノール」で拭き取ります。

・増設に使用した SAMSUNG PC3L 1280 2GB SODIMMメモリ 低電圧対応版
増設に使用した SAMSUNG PC3L 1280 2GB SODIMMメモリ 低電圧対応版


・増設に使用した SAMSUNG PC3L 1280 2GB SODIMMメモリ 低電圧対応版
増設に使用した SAMSUNG PC3L 1280 2GB SODIMMメモリ 低電圧対応版



・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

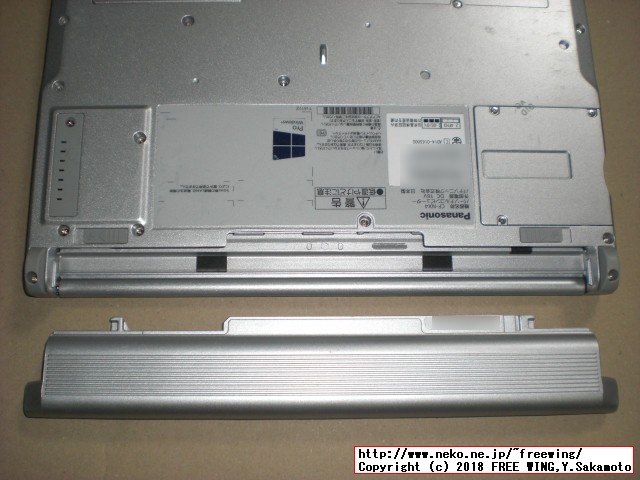

 まず、レッツノート本体からバッテリーを取り外します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説



・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

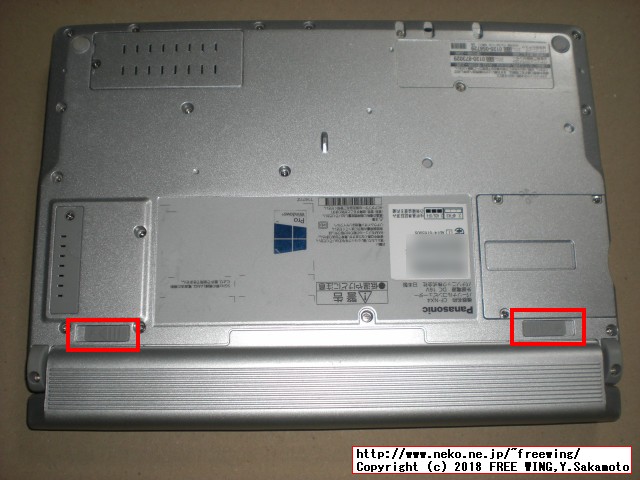

 まず、レッツノート本体からバッテリーを取り外します。
 バッテリーを取り付けたままメモリの増設を行なうと、最悪本体やメモリモジュールが故障します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

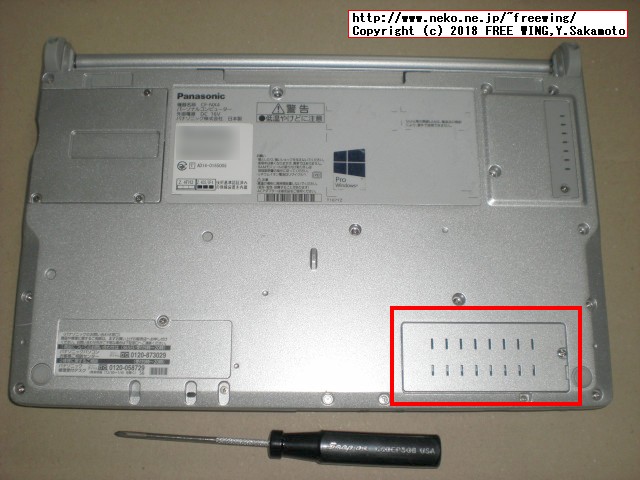

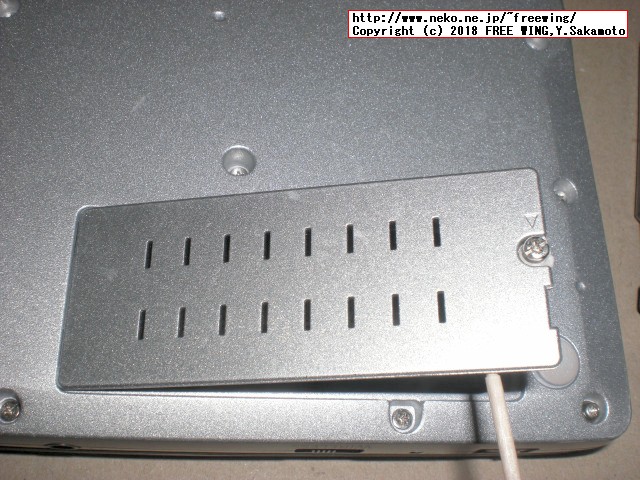

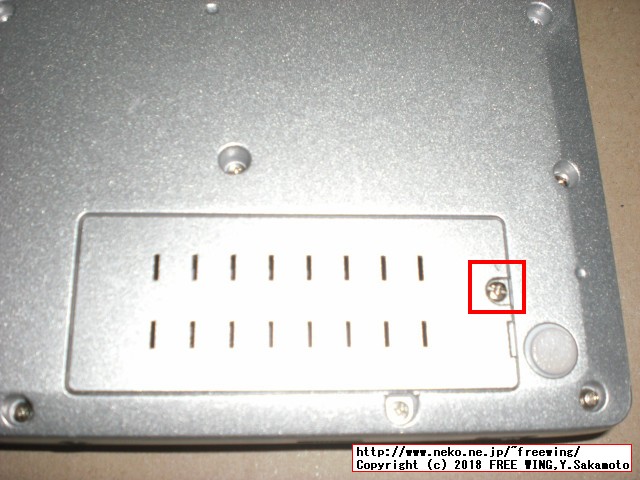

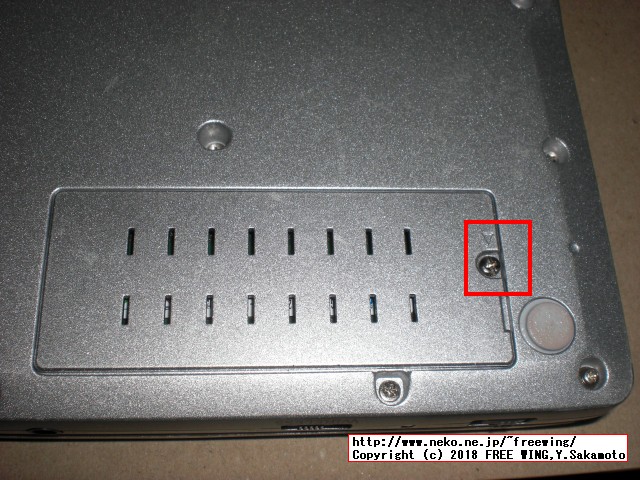

 レッツノート本体の裏面のメモリ拡張箇所の蓋を開けます。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

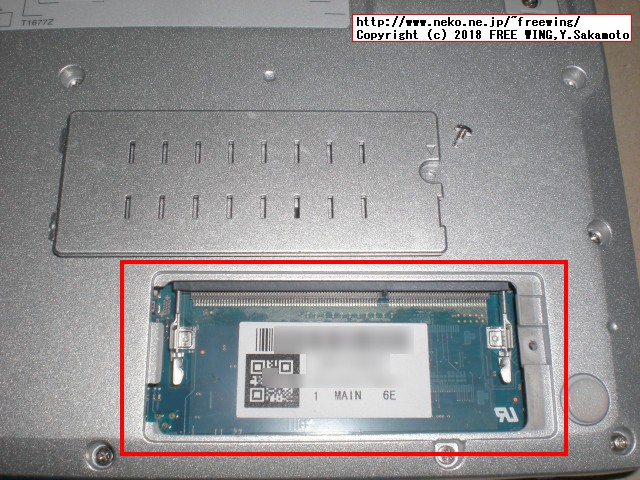

 蓋を取った所。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

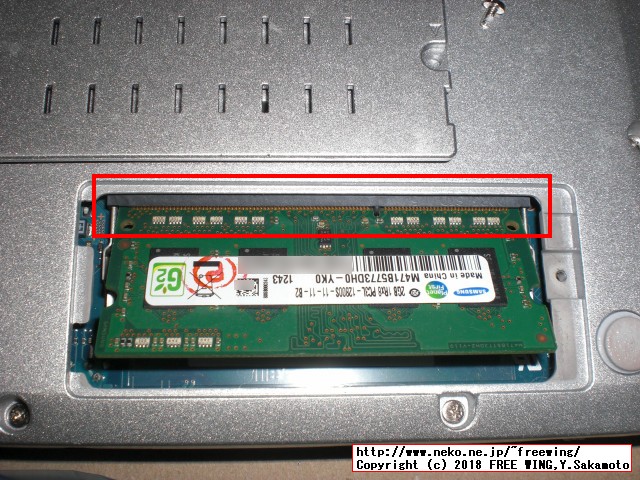

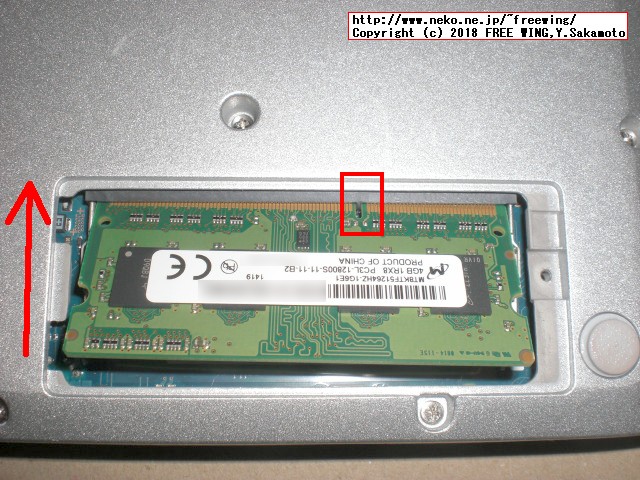

 メモリモジュールの金色の列をパソコンのメモリスロットに差し込みます。
 メモリモジュールの切り欠き部分を合わせてメモリスロットに軽く挿入します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

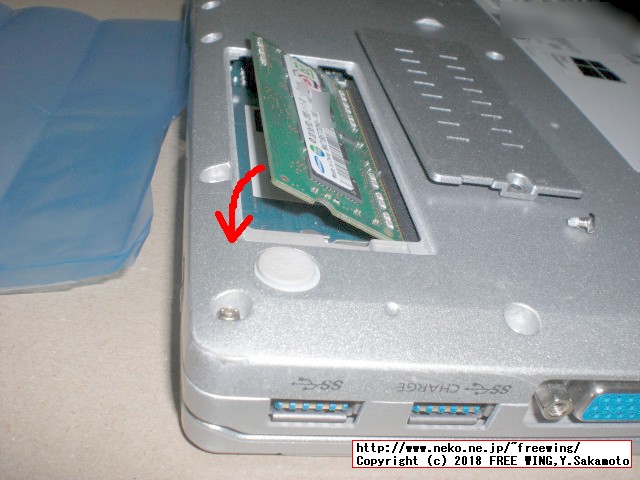

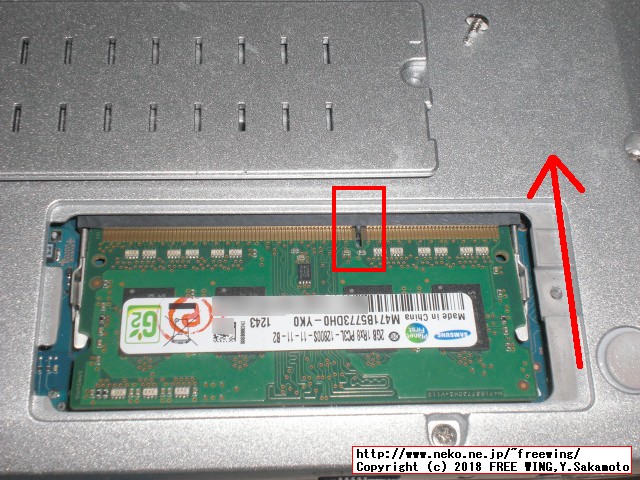

 メモリモジュールの切り欠き部分を合わせてメモリスロットに軽く挿入します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

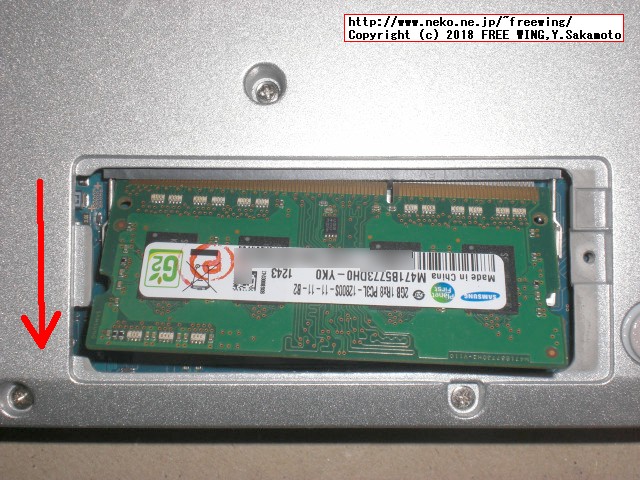

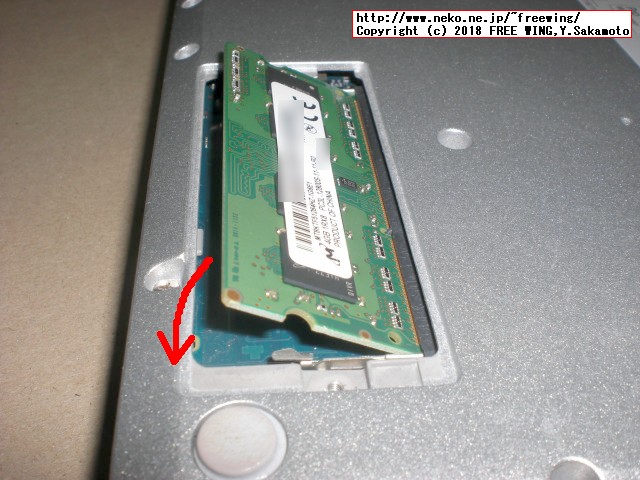

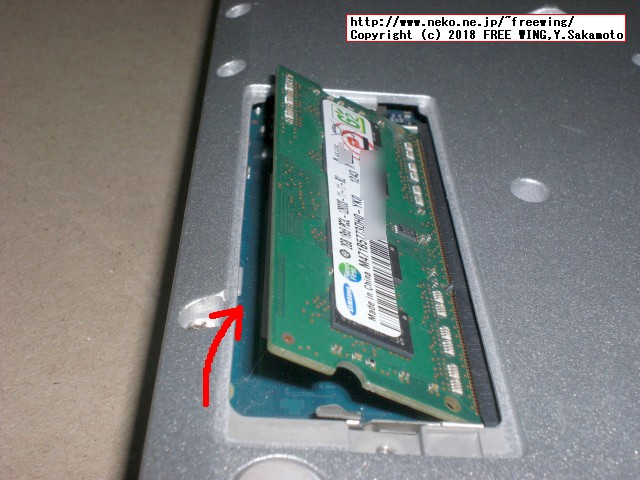

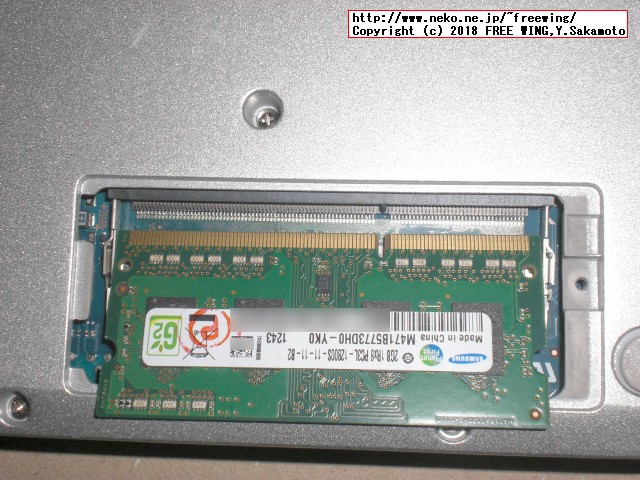

 メモリモジュールが斜めに浮いているので下に押さえつけます。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

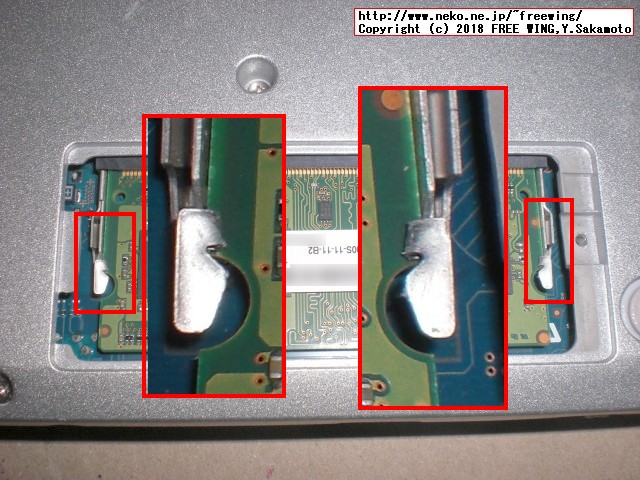

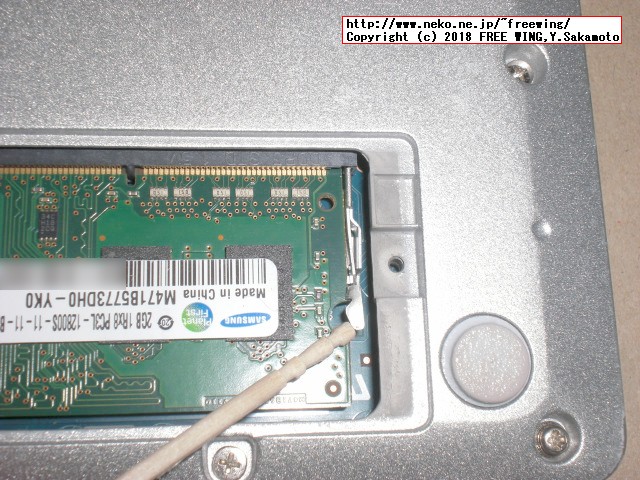

 下に押さえつける時に、メモリソケットの両側のバネ クリップ(押さえ金具)を軽く広げます。
 極端に強い力でバネの金具を曲げて変形させない様に注意!!

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

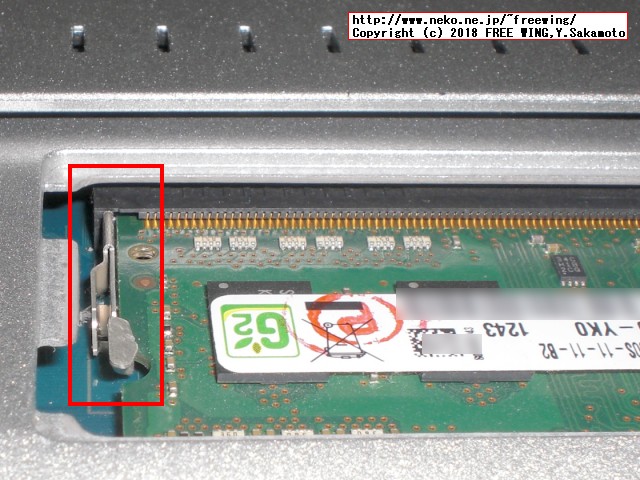

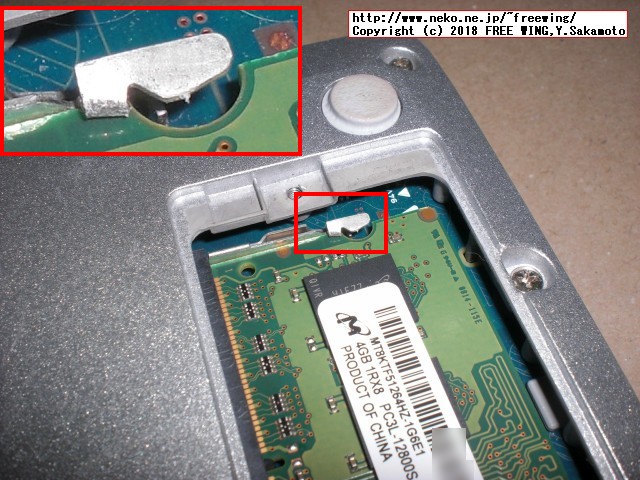

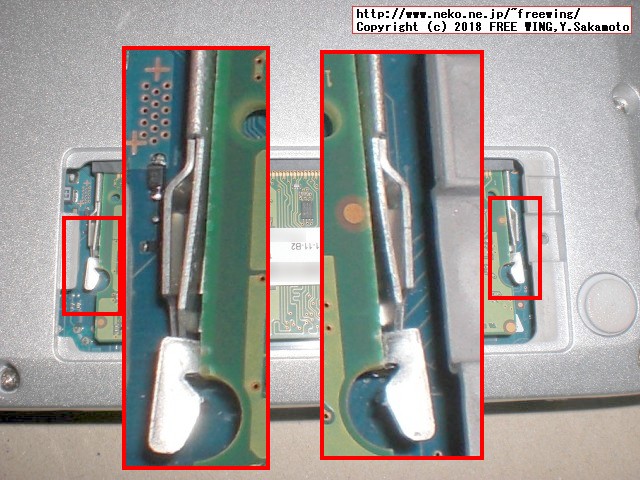

 バネクリップの押さえ金具が広がっている所、もう片方の側も同様に広がっています。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

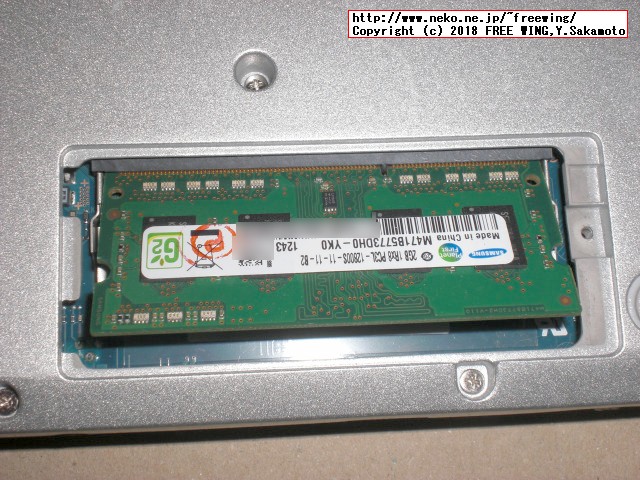

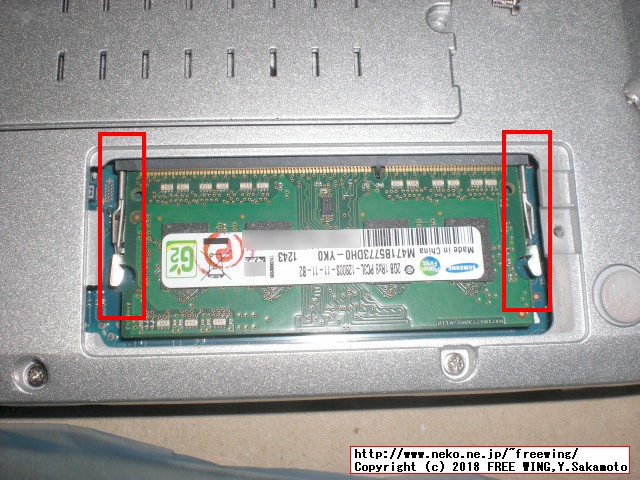

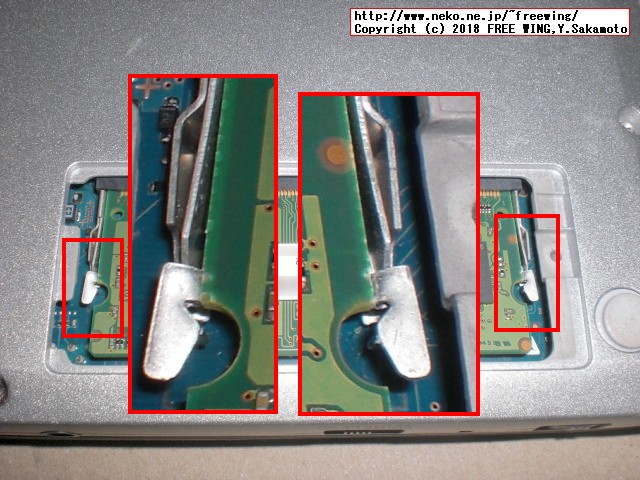

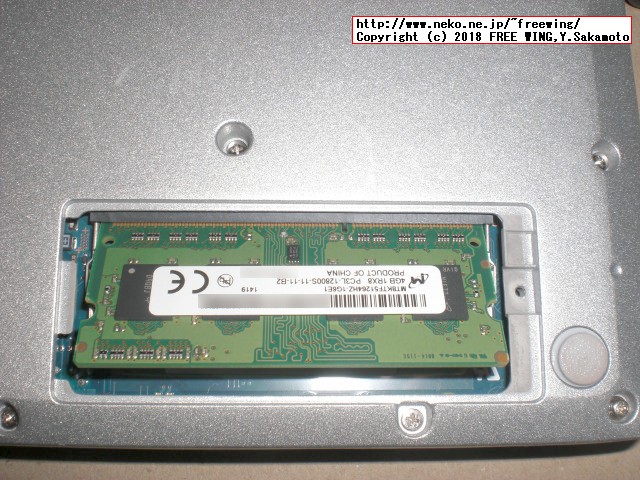

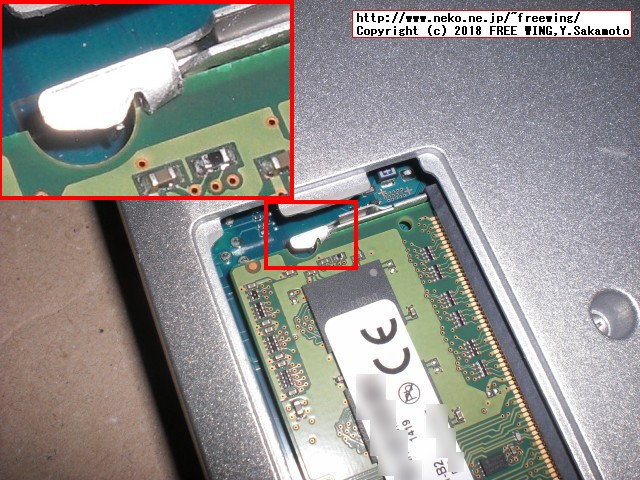

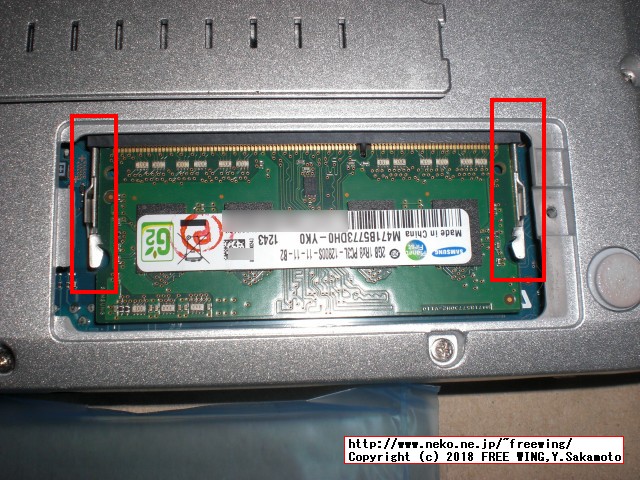

 メモリモジュールを完全に押し込んでバネクリップの押さえ金具が両側ともメモリモジュールの基板を保持している所。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 メモリモジュールを完全に押し込んでバネクリップの押さえ金具が両側ともメモリモジュールの基板を保持している所。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 メモリモジュールを完全に押し込んでバネクリップの押さえ金具が両側ともメモリモジュールの基板を保持している所。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 メモリモジュールを完全に押し込んでバネクリップの押さえ金具が両側ともメモリモジュールの基板を保持している所。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 メモリ拡張箇所の蓋を閉じた所。


●増設したメモリの検査

 メモリの裏蓋を閉じて、電源を入れて BIOSでメモリ容量を確認します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 レッツノートの BIOSを起動すると増設した 2GBを認識して合計 6GB(6144MB)になっています。

● BIOSの設定値をデフォルト値にリセットします。

 本体の構成を変更したので「デフォルト設定」で BIOSの設定値をデフォルト値にリセットします。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 本体の構成を変更したので BIOSの「デフォルト設定」で BIOSの設定値をデフォルト値にリセットします。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 本体の構成を変更したので「デフォルト設定」で BIOSの設定値をデフォルト値にリセットします。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

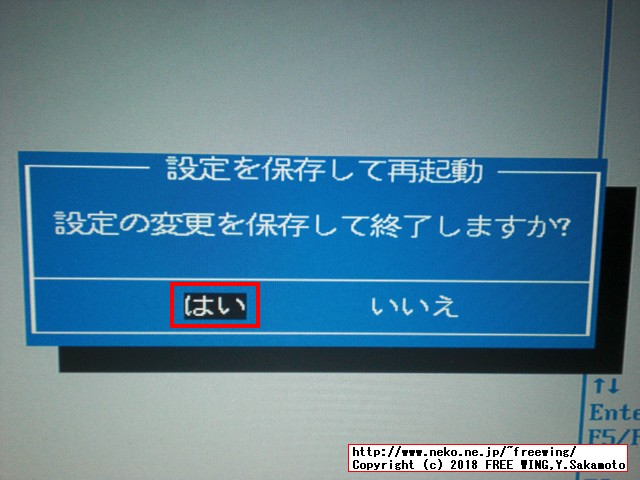

 「設定を保存して再起動」します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 「設定を保存して再起動」します。


●増設したメモリの検査
・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

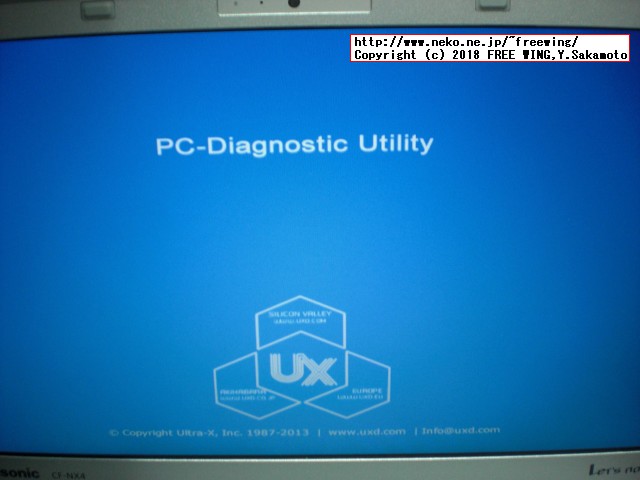

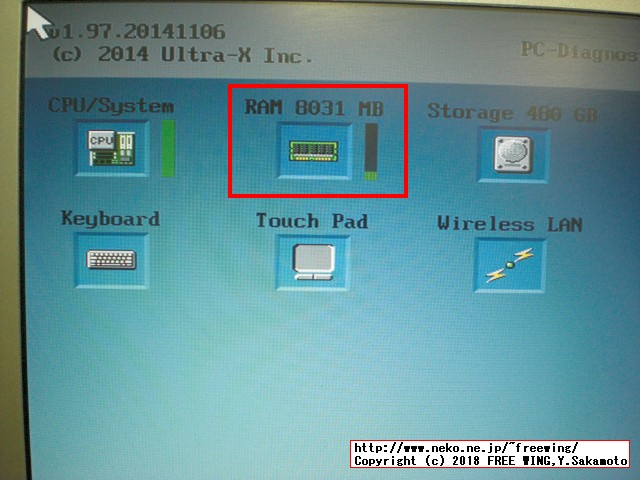

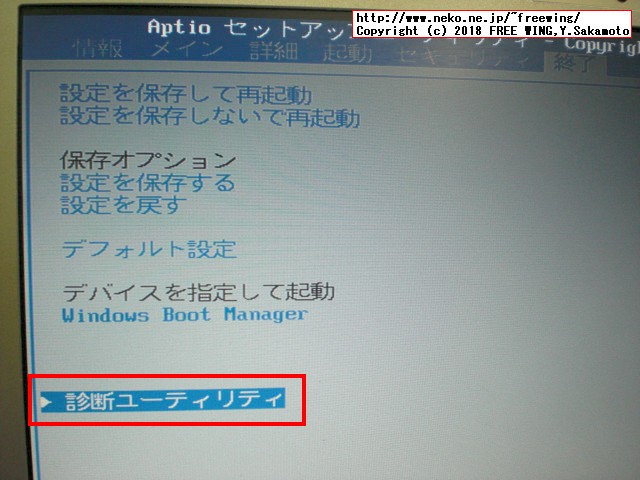

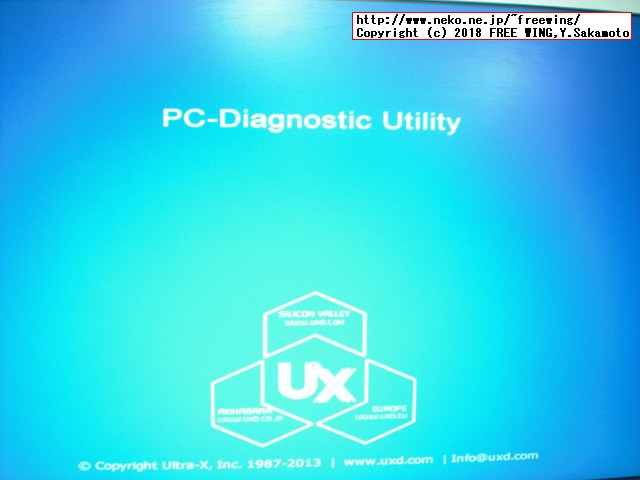

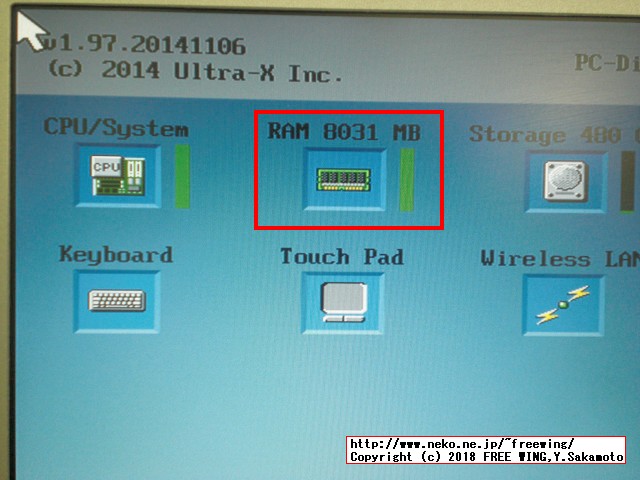

 再度、BIOSを起動して「診断ユーティリティ」を起動します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 再度、BIOSを起動して「診断ユーティリティ」を起動します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 再度、BIOSを起動して「診断ユーティリティ」を起動します。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

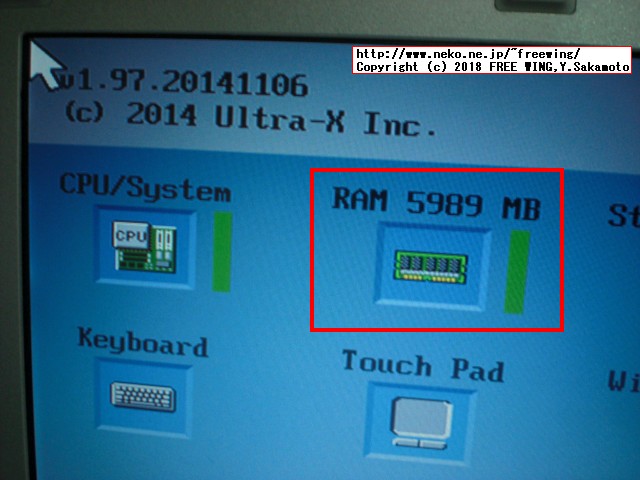

 6GBの検査が完了しました。画面表示では 5989MB。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

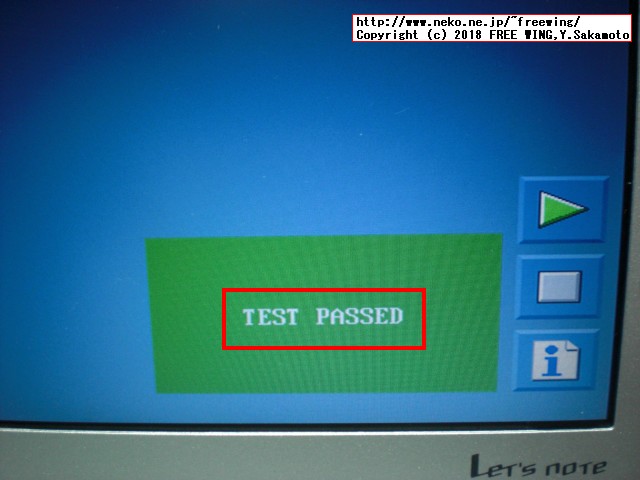

 TEST PASSEDで全部の検査項目が合格です。

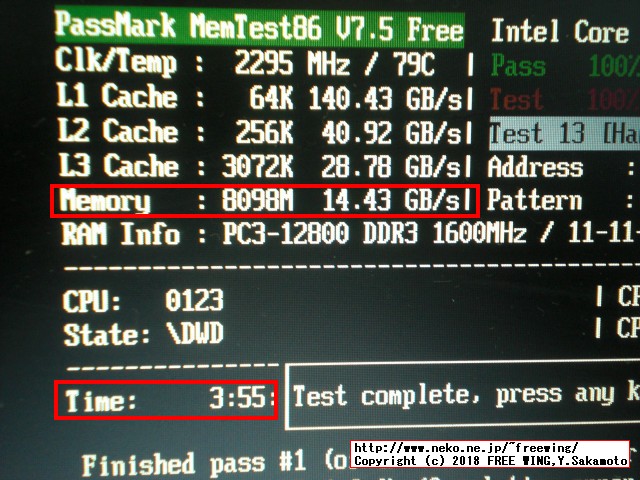

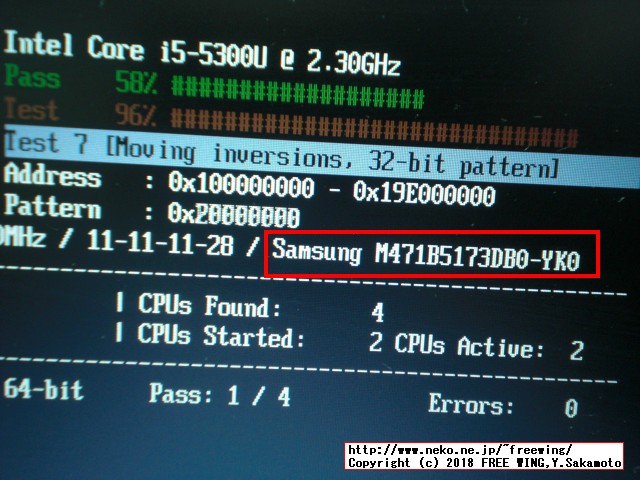

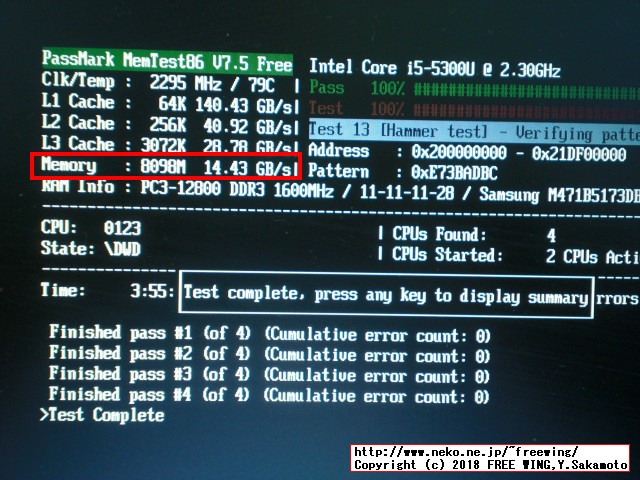

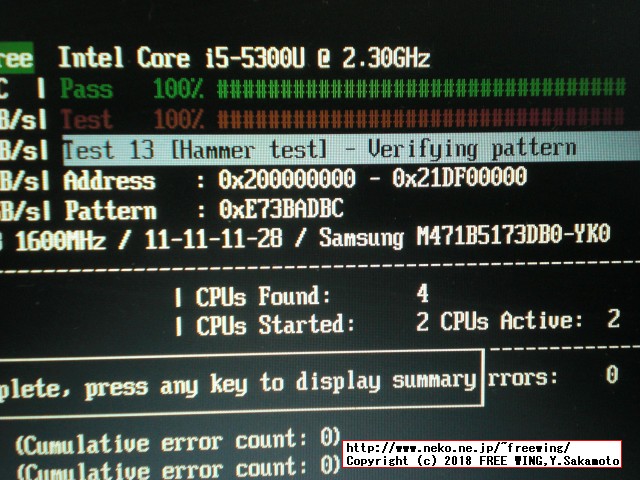

● MemTest86 V7.3 Freeでもメモリの検査を行います。

 おなじみの MemTest86 V7.3 Freeでもメモリの検査を行います。
 私はメモリの構成を変更したら必ず行ないます!だって気になるんだもん。

MemTest86 - Official Site of the x86 Memory Testing Tool

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説

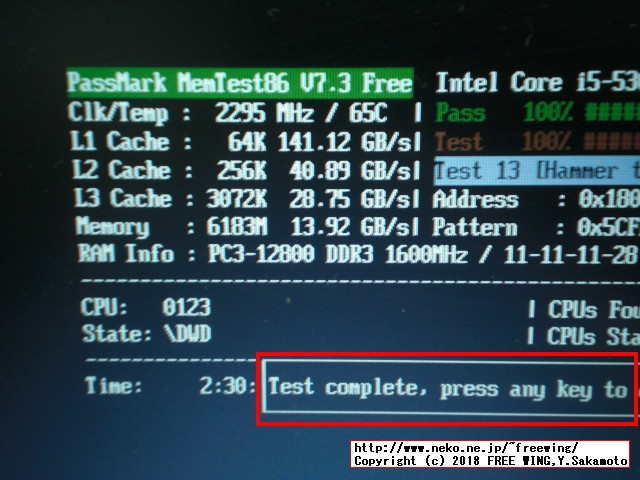

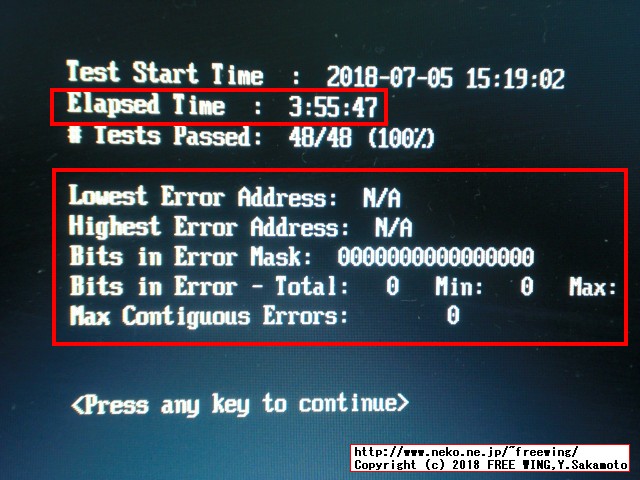

 2時間 30分で 6GBのメモリ領域の検査が完了しました。エラーは有りません。

・レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 2GBを増設して 6GBにアップグレードする手順の写真解説
 2時間 30分で 6GBのメモリ領域の検査が完了しました。エラーは有りません。
 (エラーが出た場合はメモリモジュールとの相性か故障している。もしくは接触不良とか。)


● レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説

 上記の 2GBを購入後に 4GBも中古で購入して 2GBを 4GBに交換しました。なので CF-NX4のメインメモリは 8GBになりました。

 購入した 4GBのメモリは Micron製でメモリチップが基板の両面に 4個ずつ、合計 8個載っているタイプを購入しました。(1Rx8)
 Micron MT8KTF51264HZ-1G6E1 4GB 204Pin SO-DIMM DDR3L-1600 PC3L-12800 1.35V 低電圧対応版
 (1.5Vの通常電圧にも対応、つまり CF-NX1等にも使える)

DRAM Modules SODIMM MT8KTF51264HZ-1G6
 1.35V DDR3L SDRAM SODIMM
 VDD = 1.35V (1.283 - 1.45V)
 VDD = 1.5V (1.425 - 1.575V)
 Comp. Config 512 Meg x 8
 Data Rate 1600 MT/s
 Width x64

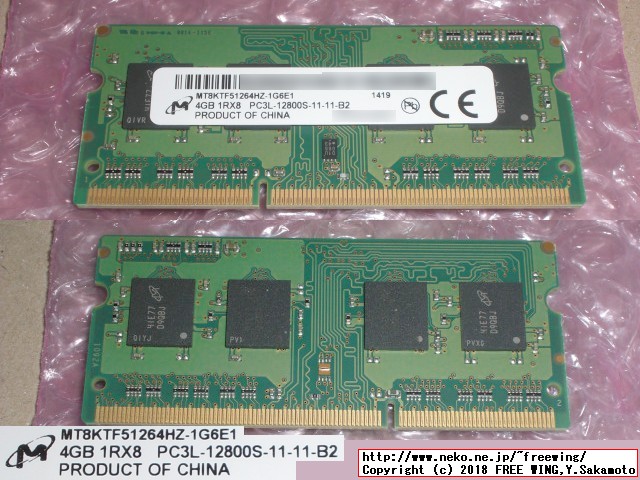

・増設に使用した Micron PC3L 1280 4GB SODIMMメモリ 低電圧対応版
増設に使用した Micron PC3L 1280 4GB SODIMMメモリ 低電圧対応版
 メモリモジュールの金色の列の部分は絶対に触らないでください。触ると指紋の油脂等で接触不良の原因になり動作不安定や故障の原因になります。万一触ってしまった場合は「無水アルコール/無水エタノール」で拭き取ります。


SK Hynix PC3 12800S DDR3 PC3L 4GB HMT451S6MFR8A-PB 純正バルク メモリー


ASIN: B01J7N62AC

中古品

CFD販売 ノートPC用メモリ PCL-12800(DDR3L-1600) 4GB×1枚 1.35V対応 SO-DIMM (無期限保証)(Panram) D3N1600PS-L4G


ASIN: B00JPXFRVK

新品、無期限保証

シリコンパワー ノートPC用メモリ 1.35V (低電圧) DDR3L 1600 PC3L-12800 4GB×1枚 204Pin Mac 対応 永久保証 SP004GLSTU160N02


ASIN: B00H4LDGSG

新品、永久保証

●最初に 2GBをメモリソケットから取り外し
・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 写真では片側だけですが、両側のバネクリップの押さえ金具を広げます。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 写真では片側だけですが、両側のバネクリップの押さえ金具を広げます。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板を両側のバネクリップの押さえ金具から取り外し、メモリモジュールの基板が斜めになっている所。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板を両側のバネクリップの押さえ金具から取り外し、メモリモジュールの基板が斜めになっている所。自動的に起き上がります。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板をメモリソケットから取り出します。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板をメモリソケットから取り出した所。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 Samsungの 2GBメモリと Micronの 4GBメモリを比較。
 どちらもメモリチップが表に 4個、裏に 4個の合計 8個で外観は同じとなっています。
 基板の配線パターンも同じなので JEDEC等の標準設計データの規格に準拠した作りになっていると思います。

●次に 4GBをメモリソケットに取り付け
・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板を両側のバネクリップの押さえ金具で固定した所。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板を両側のバネクリップの押さえ金具で固定した所。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 メモリモジュールの基板を両側のバネクリップの押さえ金具で固定した所。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 BIOSで 8GBになっているのを確認する。

●上記と同じ要領で BIOSの設定値をデフォルト値にリセットします。

 本体の構成を変更したので「デフォルト設定」で BIOSの設定値をデフォルト値にリセットします。


●増設したメモリの検査

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 「診断ユーティリティ」を起動します。

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 8GBの場合、メモリ容量は 8031MBと表示されます。

● MemTest86 V7.5 Freeでもメモリの検査を行います。

 MemTest86 V7.5 Freeでもメモリの検査を行います。
 私はメモリの構成を変更したら必ず行ないます!だって気になるんだもん。

MemTest86 - Official Site of the x86 Memory Testing Tool

・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説


・レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
レッツノート CF-NX4のメインメモリに 4GBを増設して 8GBにアップグレードする手順の写真解説
 3時間 55分で 8GBのメモリテストが完了。エラーは有りません。
 6GBの時は 2時間 30分でした。

メモリ容量MemTest86の実行時間
4GB+2GB = 6GB150分
4GB+4GB = 8GB235分



Tags: [ノートパソコン], [Windows PC]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

今更聞けない SSD、SSDって何?本当に HDDより良いの?いまさらながら SSDについて知る
今更聞けない SSD、SSDって何?本当に HDDより良いの?いまさらながら SSDについて知る

  SSDと HDDのベンチマークを測定して実際にどのくらい処理速度に違いが有るかを比較します

Panasonic レッツノート CF-NX4に Samsung SSD 860 EVO 500GBに簡単に換装する方法
Panasonic レッツノート CF-NX4に Samsung SSD 860 EVO 500GBに簡単に換装する方法

  Samsung SSD 860 EVOを購入したので Panasonic Let's note CF-NX4に交換する手順、本体内部の分解は不要です

Panasonic レッツノート CF-NX4の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説
Panasonic レッツノート CF-NX4の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説

  Panasonic Let's note CF-NX4 CF-NX4EDHCSの HDDを SSDに交換する手順、本体内部の分解は不要です

Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説
Panasonic レッツノート CF-NX4のメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説

  Panasonic Let's note CF-NX4 CF-NX4EDHCSのメインメモリ RAMを 12GBに増設する手順

Panasonic レッツノート CF-NX4の裏面の「謎ふた」の謎に迫る!開封禁止の謎蓋を御開帳!
Panasonic レッツノート CF-NX4の裏面の「謎ふた」の謎に迫る!開封禁止の謎蓋を御開帳!

  Panasonic Let's note CF-NX4の裏面に有る開封禁止の謎蓋の存在がとても気になったので開けてみた

Panasonic レッツノート CF-NX4に Windows 10をクリーンインストールする&不明なデバイスのデバイスドライバ
Panasonic レッツノート CF-NX4に Windows 10をクリーンインストールする&不明なデバイスのデバイスドライバ

  Panasonic Let's note CF-NX4 CF-NX4EDHCSに Windows 10をインストールした時のデバイスドライバ一覧

Panasonic CF-NX4の BIOSをアップデートして脆弱性を修正する手順の説明
Panasonic CF-NX4の BIOSをアップデートして脆弱性を修正する手順の説明

  Panasonic Let's note CF-NX4 サイドチャネル分析の Intel-SA-00088等の脆弱性を修正する

Panasonic CF-NX4の MEファームウェアの脆弱性を修正する手順の説明
Panasonic CF-NX4の MEファームウェアの脆弱性を修正する手順の説明

  Panasonic Let's note CF-NX4 MEファームウェアの Intel-SA-00086等の脆弱性を修正する

NEC VersaPro PC-VK25LCの HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説
NEC VersaPro PC-VK25LCの HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説

  NEC VersaPro PC-VK25LCの HDDを SSDに交換する手順、本体内部の分解は不要です

NEC VersaPro PC-VK25LCのメモリを 4GB~10GBに簡単に増設する方法、写真で手順を詳しく解説
NEC VersaPro PC-VK25LCのメモリを 4GB~10GBに簡単に増設する方法、写真で手順を詳しく解説

  NEC VersaPro PC-VK25LCのメインメモリ RAMを 4GB~10GBに増設する手順、本体内部の分解は不要です

hp Probook 450 G3の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説
hp Probook 450 G3の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説

  hp Probook 450 G3 T9R66PTの HDDを SSDに交換する手順、本体内部の分解は不要です

hp Probook 450 G3に 8GBを追加してメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説
hp Probook 450 G3に 8GBを追加してメモリを 12GBに簡単に増設する方法、写真で手順を詳しく解説

  hp Probook 450 G3 T9R66PTのメインメモリ RAMを 12GBに増設する手順、本体内部の分解は不要です

hp Probook 430 G3の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説
hp Probook 430 G3の HDDを SSDに簡単に換装する方法、写真で手順を詳しく解説

  hp Probook 430 G3の HDDを SSDに交換する手順、本体内部の分解は不要です

hp Probook 430 G3に 4GBを追加してメモリを 8GBに簡単に増設する方法、写真で手順を詳しく解説
hp Probook 430 G3に 4GBを追加してメモリを 8GBに簡単に増設する方法、写真で手順を詳しく解説

  hp Probook 430 G3のメインメモリ RAMを 8GBに増設する手順、本体内部の分解は不要です

Intel Chipset Device Driverのインストール方法まとめ、Celeron 1037U、Atom等
Intel Chipset Device Driverのインストール方法まとめ、Celeron 1037U、Atom等

  Windows XPや Windows 7用のインテル チップセット デバイスドライバまとめ

Intel HD Graphics device driverの各 CPU毎のバージョンまとめ、Atom、Celeron、Pentium、Core-i5等
Intel HD Graphics device driverの各 CPU毎のバージョンまとめ、Atom、Celeron、Pentium、Core-i5等

  Windows 10用のインテル HD グラフィックス デバイスドライバーのまとめ

2020年対応 Windows 7や 8.1から Windows 10 April 2018 Updateへ無償で公式アップグレードする方法
2020年対応 Windows 7や 8.1から Windows 10 April 2018 Updateへ無償で公式アップグレードする方法

  2020年現在も Windows 7から Win10への無料アップグレードが可能です、Windows10Upgrade24074.exe

Windows 10を全自動で最後まで手間要らずでインストールする方法
Windows 10を全自動で最後まで手間要らずでインストールする方法

  autounattend.xmlの応答ファイルを使用して Windows 10を無人インストールする。大量展開時に便利

Intel CPUで有名な Meltdownと Spectreの脆弱性を InSpectreアプリでチェックする
Intel CPUで有名な Meltdownと Spectreの脆弱性を InSpectreアプリでチェックする

  Windows OS上で CPUのスペクターとメルトダウンの脆弱性をチェックできるアプリ InSpectre




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2018 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/panasonic_lets_note_cf_nx4_upgrade_memory/
