● 2.4インチの大画面 OLED SSD1309を SPI接続から I2C接続に改造する方法

　How to modify SSD1309 OLED module SPI to I2C

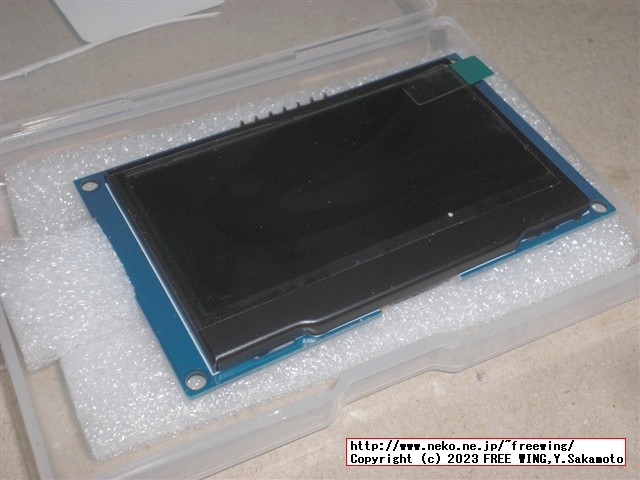

　ESP32で東方の Bad Apple!!の動画を再生しましたが、その為だけに 2.4インチの大画面 OLED SSD1309を購入しました。

　大画面 OLED SSD1309は出荷時は SPI接続になっているので基板上のジャンパ接続を変更して I2C接続に変更する必要が有ります。
　（Bad Apple!!で使用している OLEDライブラリは SPI接続にも対応していますが、I2Cの方が配線が 4本で済むのと GPIOの消費が 2本で済むので都合が良いのです）

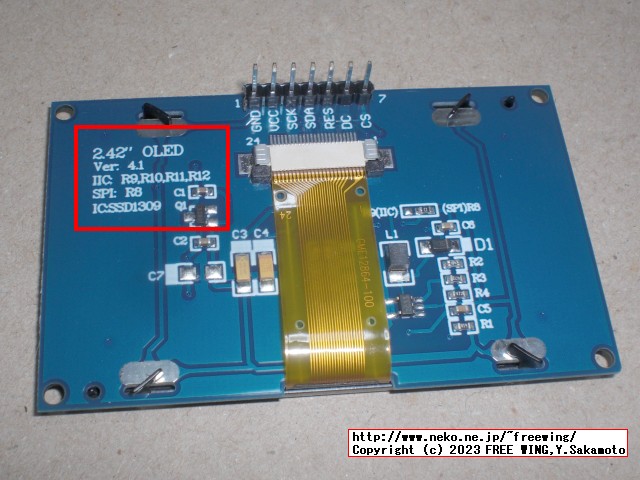

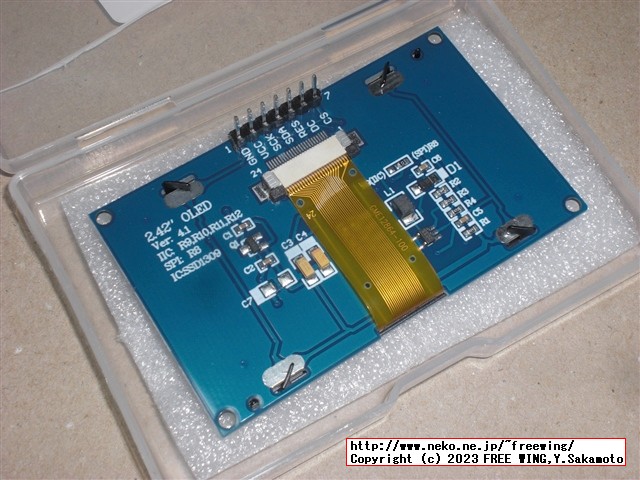

　OLED moduleの裏側の基板上に SPI接続の時と I2C接続の時のジャンパ接続の説明が書いてあります。
　その通りに改造すれば I2C接続に変更できます。

How to modify SPI to I2C of SSD1309 2.42 inch OLED 128x64

・2.4インチの大画面 OLED SSD1309を SPI接続から I2C接続に改造する方法

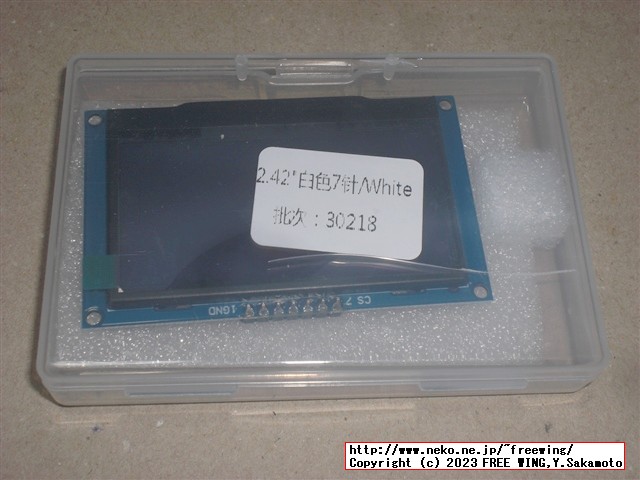

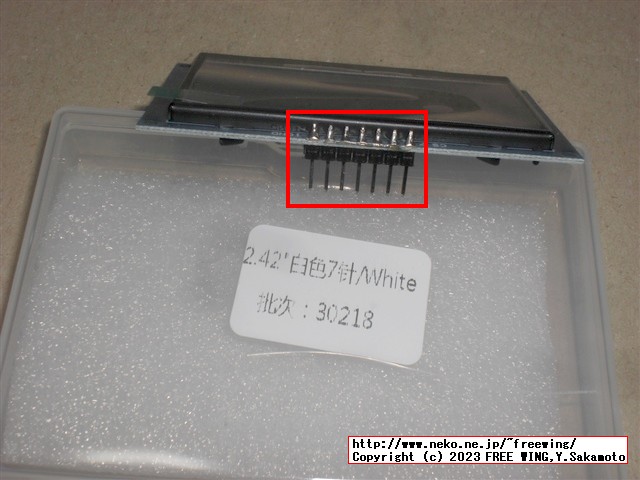

　出荷時は SPI接続です。

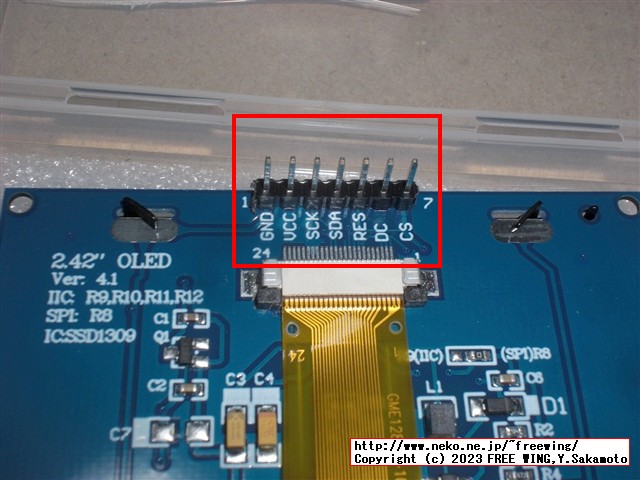

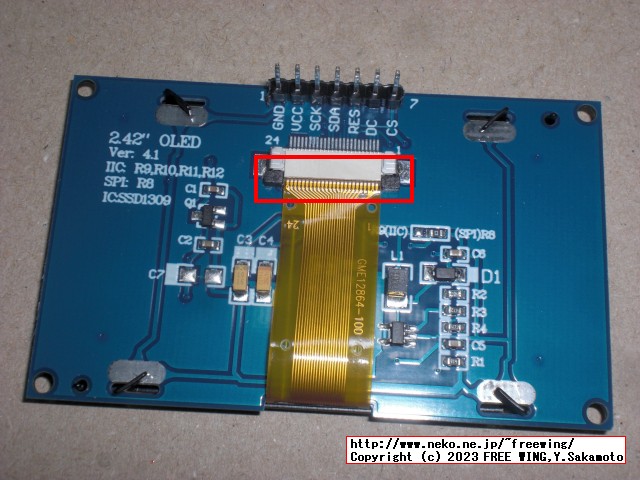

　この赤枠の説明の通りに改造すれば I2Cに変更できます。

● OLEDのフレキケーブルを取り外す

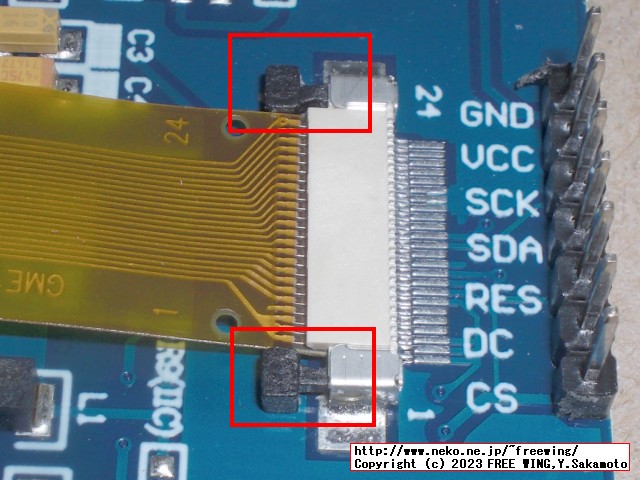

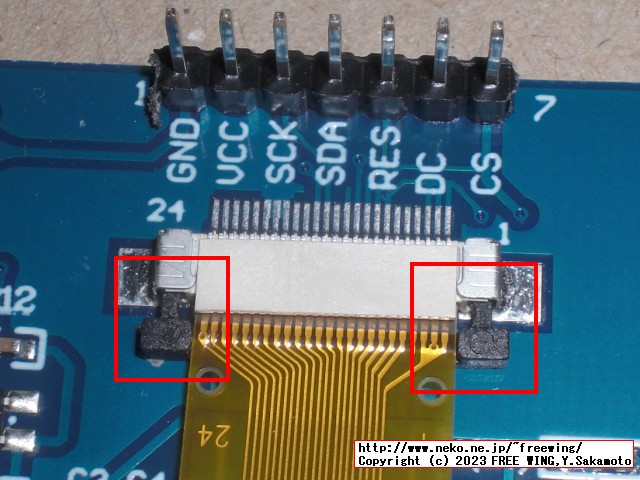

　黒いロックを解除する。

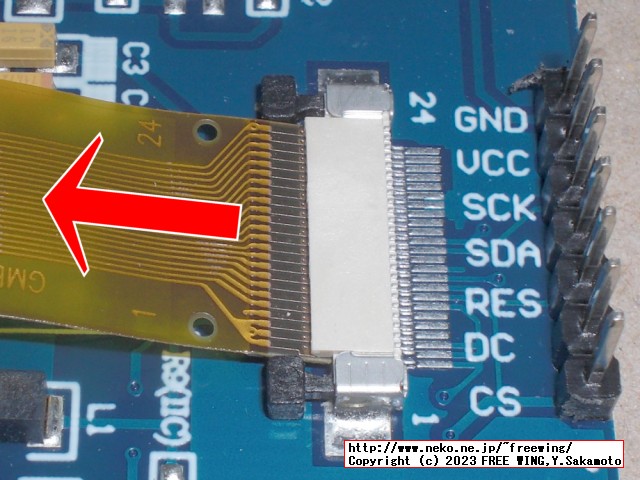

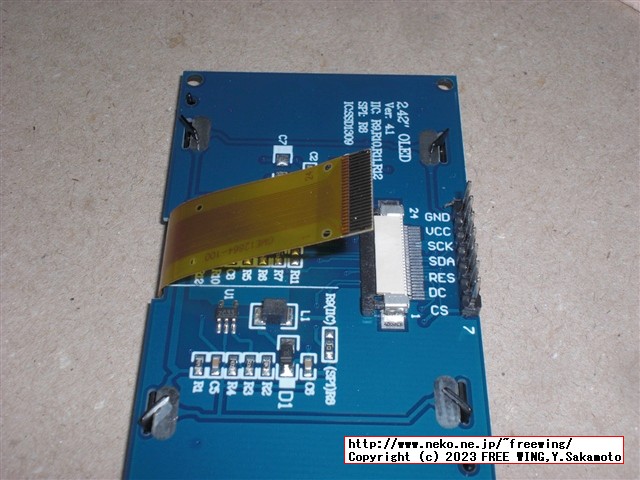

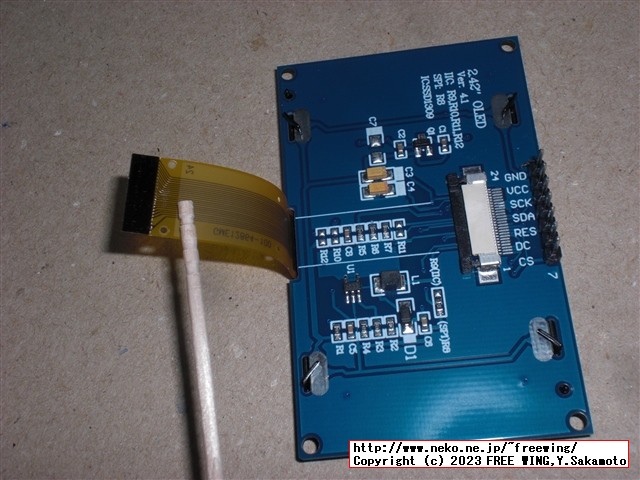

　フレキケーブル（フレキシブルケーブル）を取り外す。

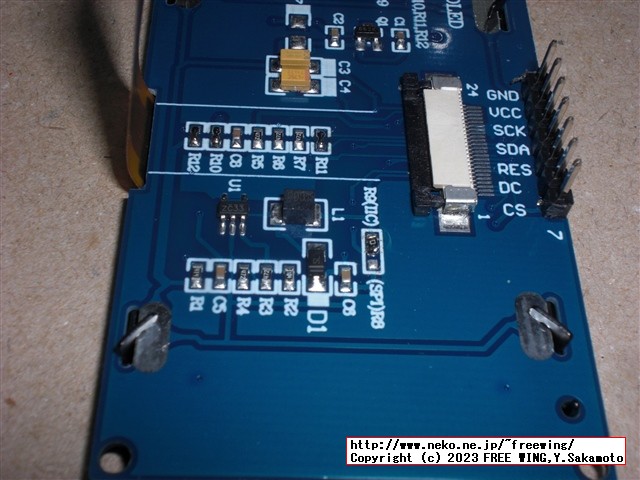

・2.4インチの大画面 OLED SSD1309を SPI接続から I2C接続に改造する方法

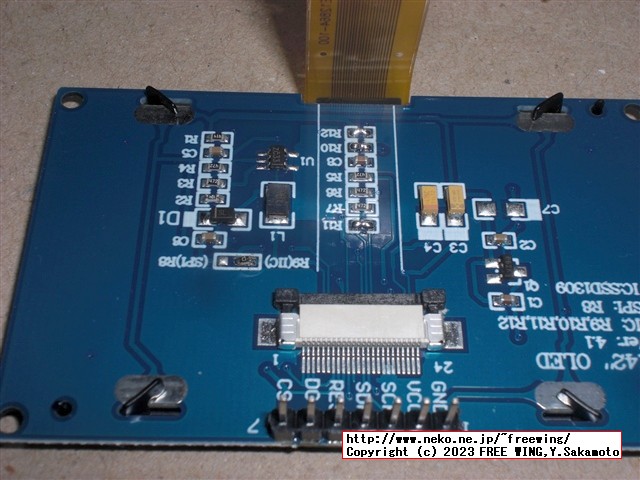

　出荷時の SPI接続の状態。

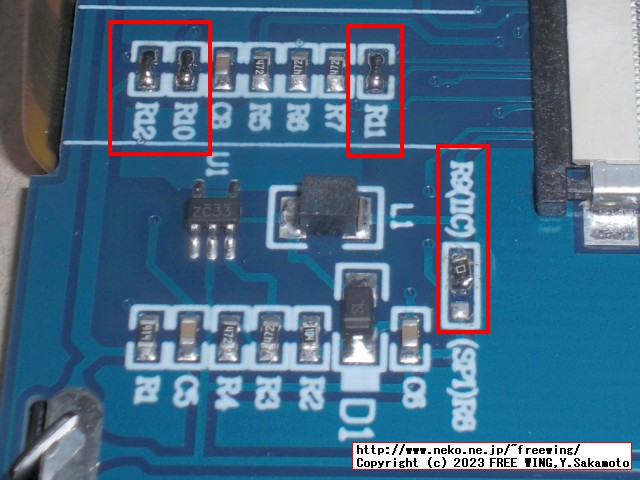

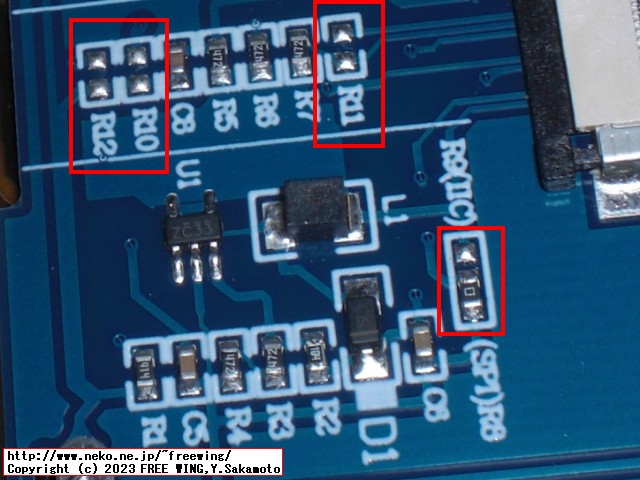

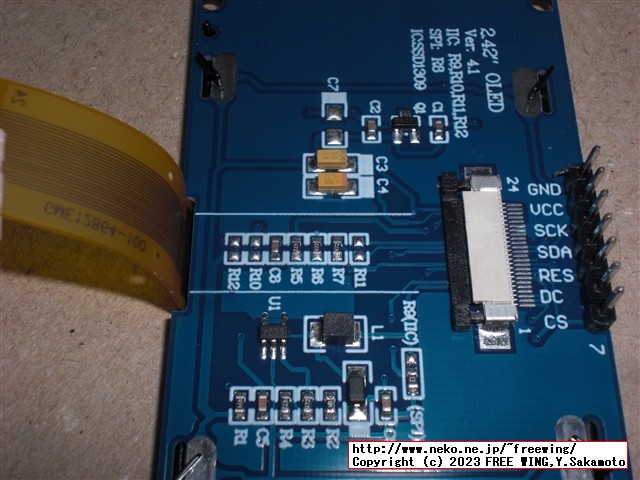

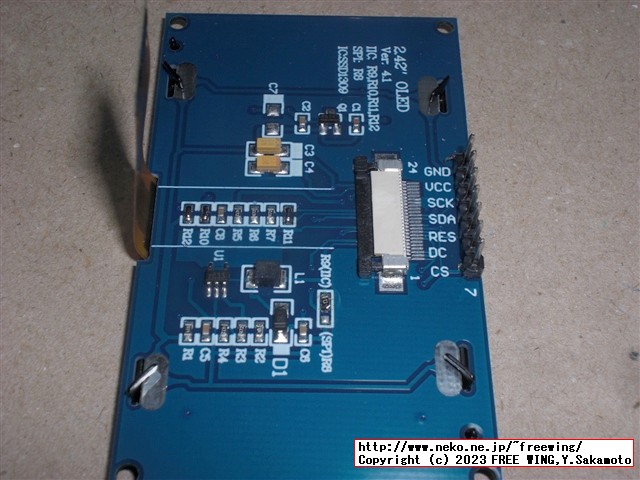

　I2C接続に改造完了！
　・R8の 0Ω抵抗を R9に移動する
　・R10を半田を盛ってショートする
　・R11を半田を盛ってショートする
　・R12を半田を盛ってショートする

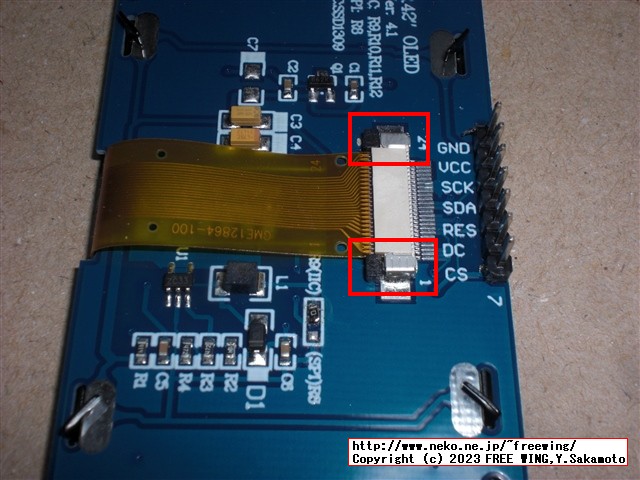

● OLEDのフレキケーブルを元に戻す

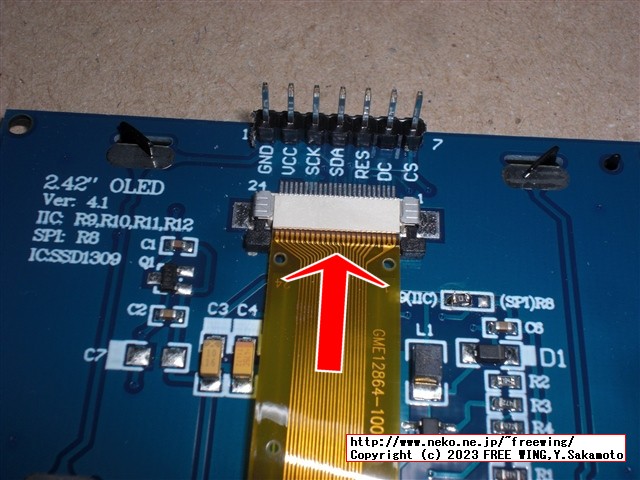

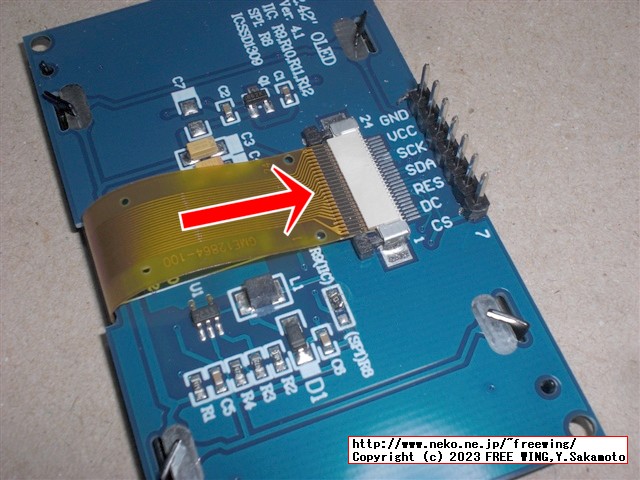

　フレキケーブルを元に戻す。

　キチンと最後までケーブルをコネクタに差し込む。

・2.4インチの大画面 OLED SSD1309を SPI接続から I2C接続に改造する方法

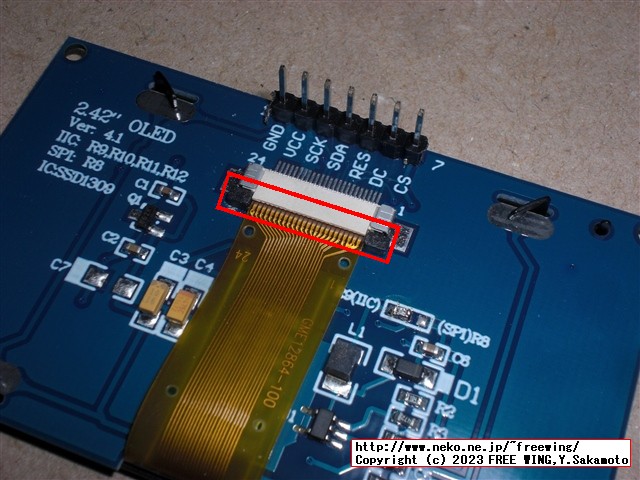

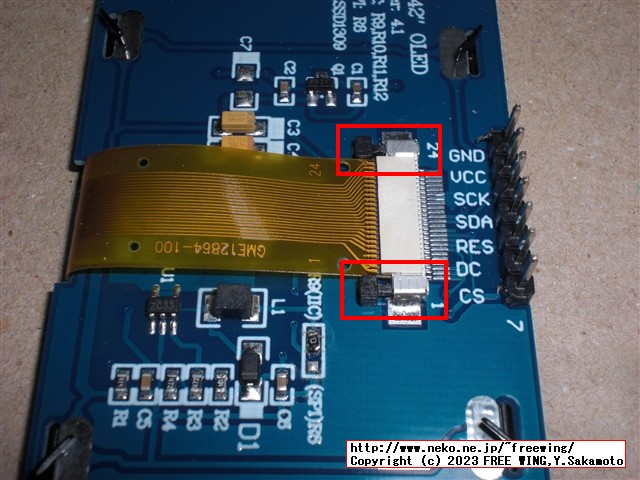

　黒いロックを元に戻す。

　I2C化が完了！！

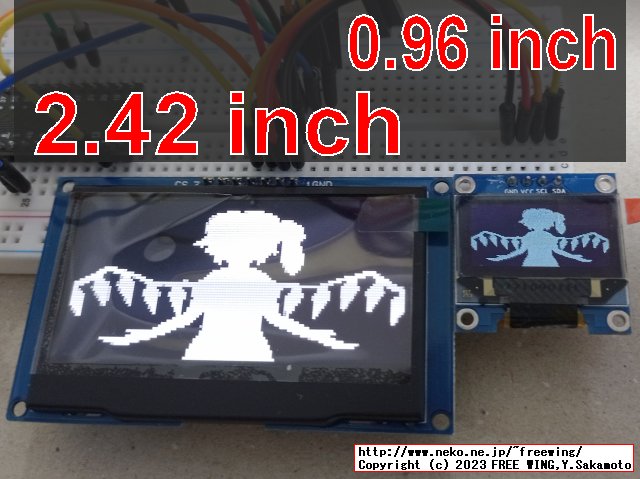

　動作確認も OK！！

　大画面で Bad Apple!! 楽しすぐる！

★今回購入

DILOANNA 2.42インチ、12864 128x64 OLEDディスプレイモジュール、IIC I2C SPIシリアルLCDスクリーン、C51 STM32 SSD1309用（ホワイトフォント）
ASIN: B0BVFY7THC

OLEDディスプレイモジュール、2.42インチSSD1309ドライバSPIシリアル自発光ディスプレイボード液晶画面、産業用
ASIN: B08JTHDJTK

bairong 2.42 インチ OLED ディスプレイ LCD スクリーンモジュール 128X64 SPI/IIC インターフェイス SSD1309 ディスプレイホワイト
ASIN: B0BXLVDFJS

Frioojity 7ピンOLEDディスプレイモジュール、2.42インチOLEDディスプレイモジュール128X64 3.3V、SSD1309 I2C/IICパラレルインターフェース用（青いテキスト）
ASIN: B0BV22LCD5

※元々 I2C接続
