●【技適付き】Freenoveの ESP32-WROVERの Ultimate Starter Kitを買ってみた、カメラ付きの学習キット
技適付き!なので安心して電波を飛ばせます!
Freenove - Home
Tutorial
Freenove_ESP32_WROVER_Board
A kit with a Freenove ESP32 Board for learning programming and electronics.
Freenove_Ultimate_Starter_Kit_for_ESP32
A kit with a Freenove ESP32 Board for learning programming and electronics.
Freenove Ultimate Starter Kit for ESP32-WROVER Onboard Camera Wireless Python C
商品番号:FNK0047
日本のアマゾンで購入できます。Amazonの発送なので最速で当日 or 翌日に届きます。
なお、Freenove公式がニセモノについて注意喚起をしています。
基板に "FREENOVE"のシルク印刷が無いものはニセモノです。
上記のアマゾンのリンクは Freenoveの正規品なので安心です。
Freenove - About Fakes
・Freenove ESP32 WROVER DEVのニセモノ

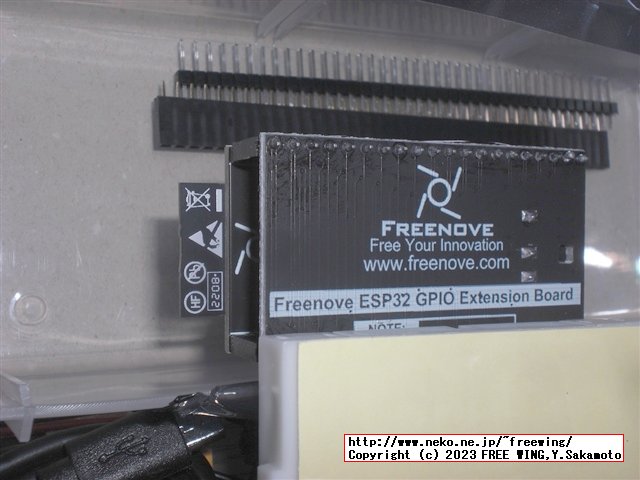

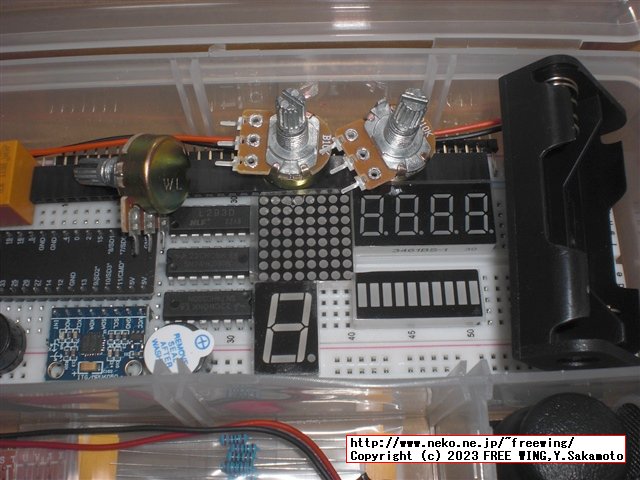

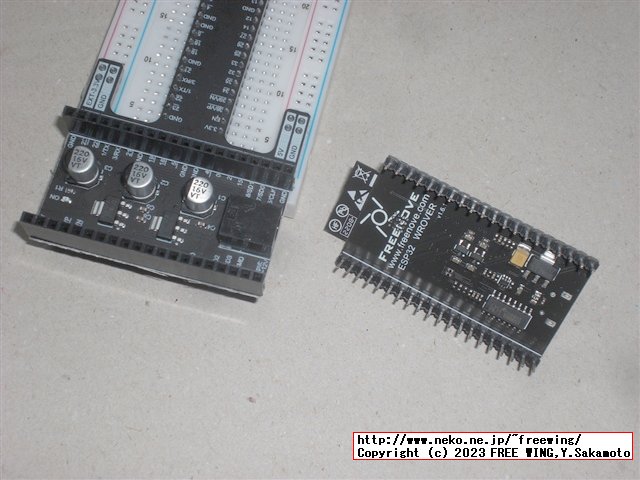

●今回購入の Freenove Ultimate Starter Kit for ESP32-WROVER Onboard Camera Wireless Python C

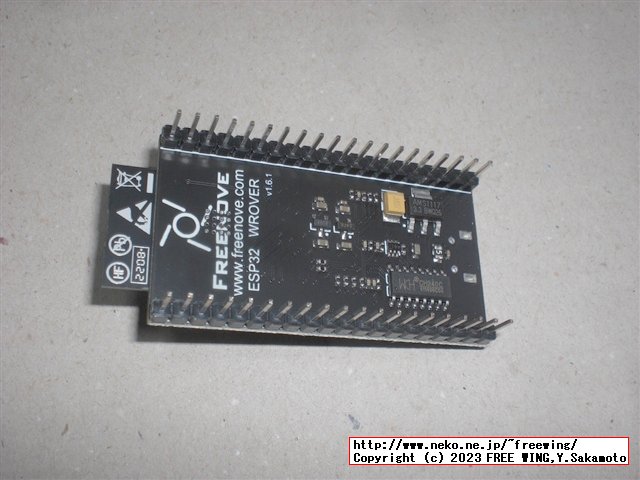

ESP32-WROVER-Eを搭載しています。
モジュール名称 PSRAM SoC
ESP32-WROOM PSRAM無し ESP32-D0系
ESP32-WROVER PSRAM 8MB ESP32-D0系
ESP32-S3-WROOM PSRAM 8MS ESP32-S3
技適付き!なので安心して電波を飛ばせます!
技術基準適合証明、技適番号:211-200403
ちなみに FCC IDは 2AC7Z-ESP32WROVERE
工事設計認証番号:201-220052
ESPRESSIF SYSTEMS (SHANGHAI) CO., LTD 第2条第19号に規定する特定無線設備 ESP32-WROVER-E,ESP32-WROVER-IE 211-200403 令和2年5月18日
ESP32-WROVER-E 正規品
> esptool.exe -p COM22 chip_id
esptool.py v4.5
Serial port COM22
Connecting....
Detecting chip type... Unsupported detection protocol, switching and trying again...
Connecting....
Detecting chip type... ESP32
Chip is ESP32-D0WD-V3 (revision v3.0)
Features: WiFi, BT, Dual Core, 240MHz, VRef calibration in efuse, Coding Scheme None
Crystal is 40MHz
MAC: c0:49:ef:xx:xx:xx
Uploading stub...
Running stub...
Stub running...
Warning: ESP32 has no Chip ID. Reading MAC instead.
MAC: c0:49:ef:xx:xx:xx
Hard resetting via RTS pin...
OUI: C0:49:EF = Espressif Inc.
> esptool.exe -p COM22 flash_id
esptool.py v4.5
Serial port COM22
Connecting......
Detecting chip type... Unsupported detection protocol, switching and trying again...
Connecting.....
Detecting chip type... ESP32
Chip is ESP32-D0WD-V3 (revision v3.0)
Features: WiFi, BT, Dual Core, 240MHz, VRef calibration in efuse, Coding Scheme None
Crystal is 40MHz
MAC: c0:49:ef:xx:xx:xx
Uploading stub...
Running stub...
Stub running...
Manufacturer: 5e
Device: 4016
Detected flash size: 4MB
Hard resetting via RTS pin...
● Camera OV2640
Camera s->id.PID 0x26
Camera s->id.VER 0x42
Camera s->id.MIDH 0x7f
Camera s->id.MIDL 0xa2

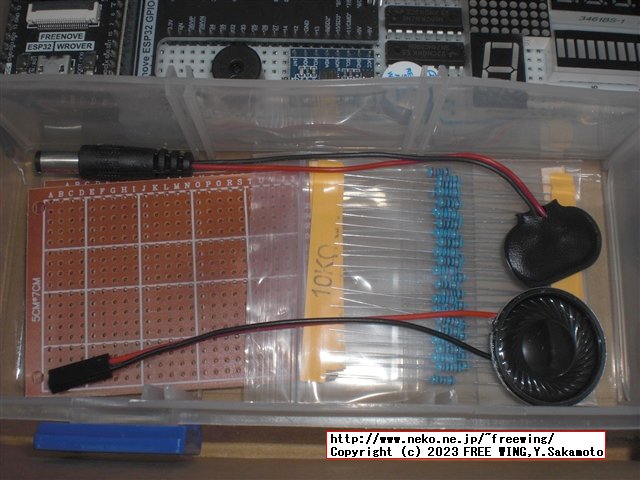

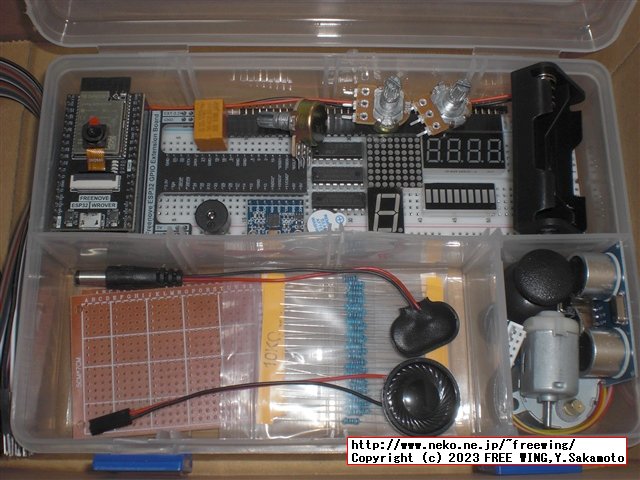

・Freenoveの ESP32-WROVERの Ultimate Starter Kitを買ってみた、カメラ付きの学習キット

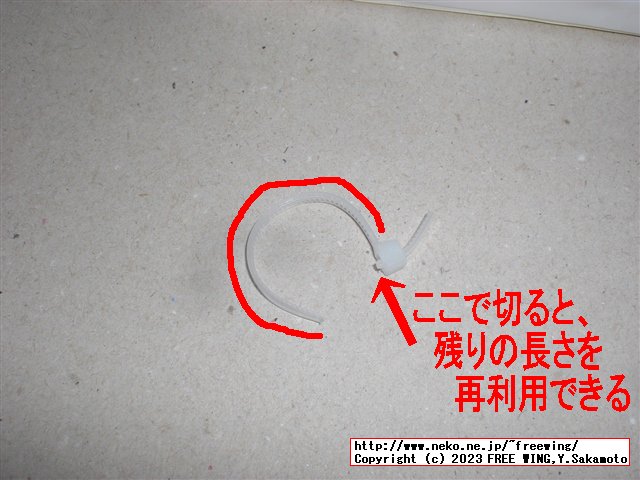

・Freenoveの ESP32-WROVERの Ultimate Starter Kitを買ってみた、カメラ付きの学習キット
・Freenoveの ESP32-WROVERの Ultimate Starter Kitを買ってみた、カメラ付きの学習キット
● Freenoveの ESP32-WROVERの Ultimate Starter Kitで I2C OLED SSD1306
・2023/03/06
【ソースコード有】ESP32で I2C接続の OLED SSD1306 128x64pxを動かす方法 ESP32 I2C OLED SSD1306 tutorial
● Freenoveの ESP32-WROVERの Ultimate Starter Kitで SPI Color LCD ST7735S
・2023/03/06
ESP32で SPI接続の Color LCD ST7735S 160x80px IPSを動かす方法 ESP32 SPI IPS Color LCD ST7735S tutorial
● Freenoveの ESP32-WROVERの Ultimate Starter Kitで東方 Bad Apple!!を再生してみた!
・2023/02/18
ESP32で東方の Bad Apple!!の動画を 128 x 64 dotの OLED SSD1306で再生する! ESP32で東方の Bad Apple!!の動画を再生する!実際にはパラパラ漫画です
I2C接続の 128 x 64 dotの OLED SSD1306が別途購入が必要です。
I2Sのサウンドで MP3も綺麗に再生してくれます。
I2S DAC ES7148
Everest Semiconductor 苏州顺芯半导体有限公司
ES7148 - Everest Semiconductor
Touhou Bad Apple!! Demo ESP32 with MP3 Audio I2S DAC and SSD1306 OLED (128x64 dot)
VIDEO
ESP32_BadApple.ino
// MP3 Audio function
#define ENABLE_MP3
#define ENABLE_I2S_DAC
#define I2S_BCLK 12 /* Bit Clock */
#define I2S_LRC 2 /* Left/Right */
#ifdef ENABLE_I2S_DAC
#include "AudioOutputI2S.h"
AudioOutputI2S* pOutput;
#define I2S_DOUT 15 /* Audio Data */
// Normary Use Maxim MAX98357 I2S DAC it no need MCLK
// #define USE_CS4344_DAC
#ifdef USE_CS4344_DAC
// Cirrus Logic CS4344 I2S DAC need MCLK
#define I2S_MCLK 0 /* Master Clock */
#endif
// ! Caution Loud Sound !
#define AUDIO_OUTPUT_GAIN 0.300 /* for MAX98357A or PCM5102A, ES7148 etc. */
// #define AUDIO_OUTPUT_GAIN 1.999 /* for CS4344 */
// Adjust this Loop value Yourself !!
// Syncronize Audio and Video, Pre loop 1.000sec
#define ADJUST_MP3_PRE_LOOP 700/1000
#else
...
#define I2C_SCL 13
#define I2C_SDA 14
#define OLED_BRIGHTNESS 196
DAC IC Bad Apple!!での音質 備考
ES7148 安定して普通に綺麗な音質で鳴る アンプ内蔵で Bad Apple!!用として最適!、MCLK不要だが MCLKを接続しても同様に綺麗に鳴る
CS4344 安定して普通に綺麗な音質で鳴る MCLKが必須、アンプが無いので外部アンプが必要
MAX98357A OLEDの描画が複雑な所で音が悲惨になる Bad Apple!!用としては不可、MCLK不要
PCM5102A 安定して普通に綺麗な音質で鳴る MCLK不要だが MCLKを接続しても同様に綺麗に鳴る
UDA1334A 普通に鳴る、ちょっとプチプチ音が出る感じ MCLK不要
下記の DACを比較しています。
* MAX98357A
* CS4344
* ES7148
* PCM5102A
* UDA1334A
ESP32 I2S DAC Audio playback quality comparison Part 1
VIDEO
ESP32 I2S DAC Audio playback quality comparison Part 2
VIDEO
I2S信号名 ESP32 I2S ESP32 GPIO 補足
BCK I2S_BCLK GPIO 12 Bit Clock
LRCK I2S_LRC GPIO 2 Left/Right
DIN I2S_DOUT GPIO 15 Audio Data
MCLK I2S_MCLK GPIO 0 Master Clock
※ DACによって I2S信号名が微妙に異なります
※ CS4344は MCLKが必須です。

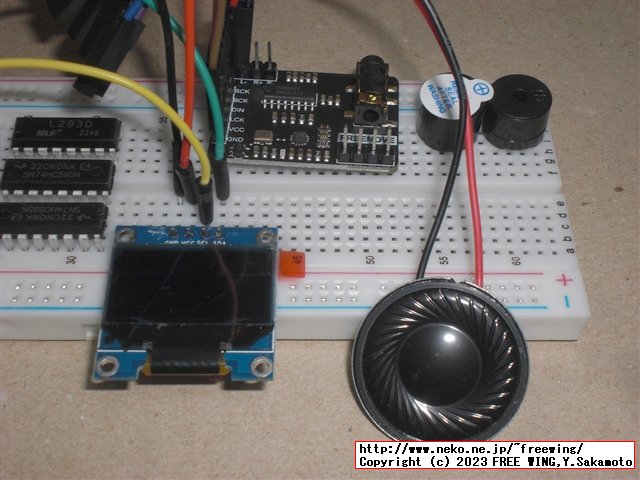

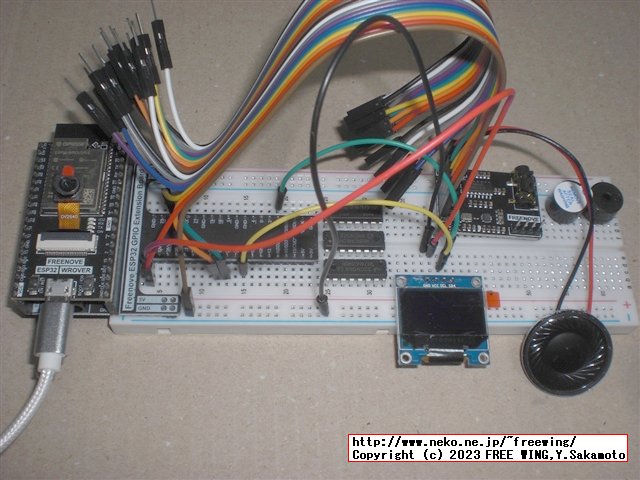

・Freenoveの ESP32-WROVERの Ultimate Starter Kitで東方 Bad Apple!!を再生してみた!
※ このブレッドボードの配線が正しい。下記の写真の配線はプロトタイプです。

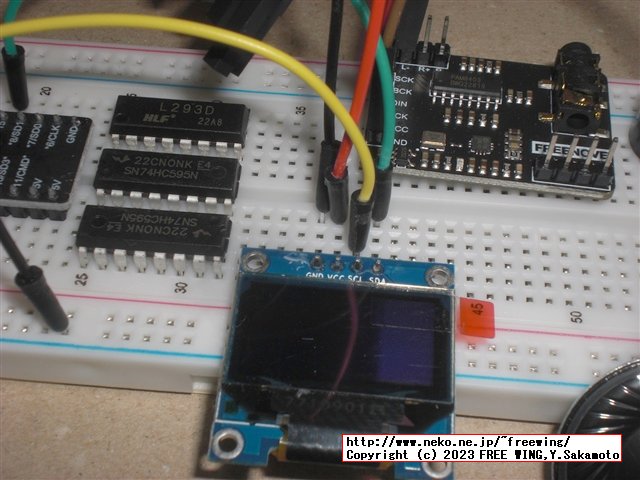

・Freenoveの ESP32-WROVERの Ultimate Starter Kitで東方 Bad Apple!!を再生してみた!

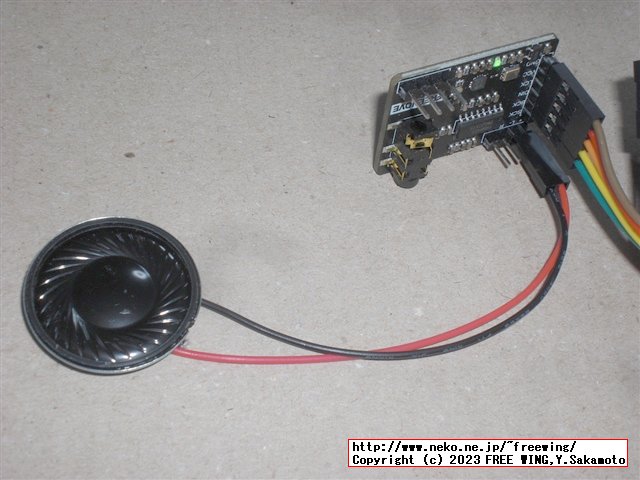

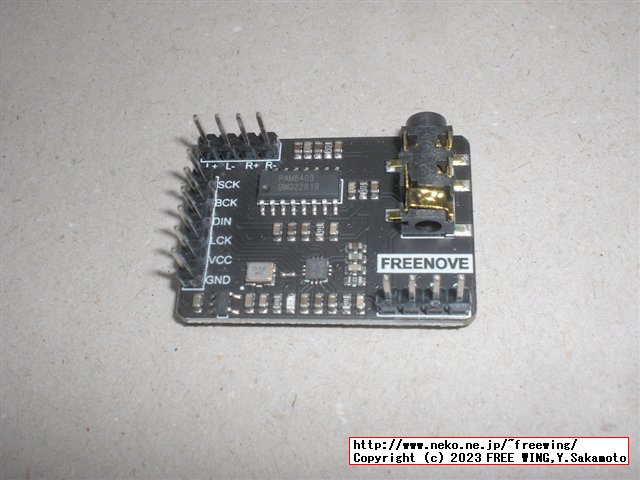

Freenoveの ESP32-WROVERの Ultimate Starter Kitに付属の ES7148 I2S DAC module
※ PCM5102Aから ES7148に変わったっぽい

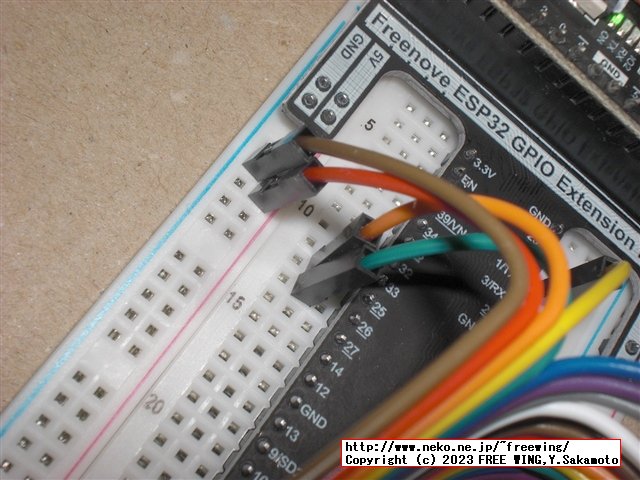

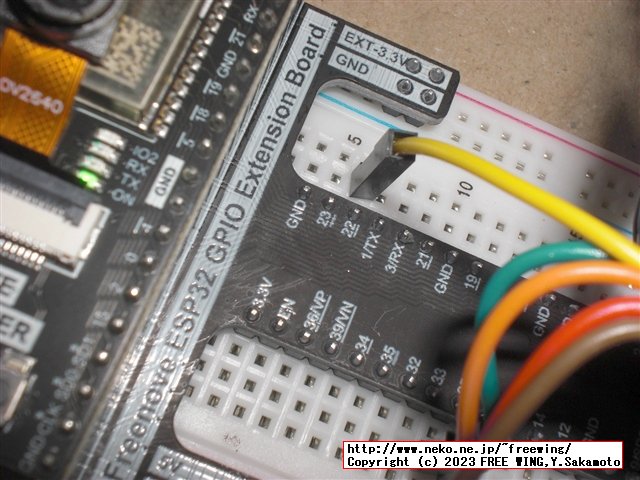

※ 上記のブレッドボードの配線が正しい。下記の写真の配線はプロトタイプです。
※ ES7148は SCK(MCLK)は未接続で大丈夫です。
・Freenoveの ESP32-WROVERの Ultimate Starter Kitで東方 Bad Apple!!を再生してみた!
● ESP32の GPIO 12には I2Cデバイスを接続できません
GPIO 12には I2Cデバイスを接続できません
rst:0x10 (RTCWDT_RTC_RESET),boot:0x33 (SPI_FAST_FLASH_BOOT)
flash read err, 1000
boot:0x33は VDD_SDIOが 1.8 Vの意味。
GPIO 12を外部の回路でプルアップしていると BOOT ROMの電圧が 1.8Vに切り替わるので ESP32が起動しなくなる。
どうしても GPIOが足りなくて接続したい場合は eFUSEを書き換える。
ESP32 Set Flash Voltage
Setting Flash Voltage (VDD_SPI)
● Note about GPIO12 (ESP32 only)
The following command can be used to program flash voltage selection efuses to 3.3V:
components/esptool_py/esptool/espefuse.py set_flash_voltage 3.3V
なお、eFUSEは不可逆です。
● Once an efuse is burned it cannot be un-burned. However, changes can be made by burning additional efuses:
* set_flash_voltage OFF can be changed to 1.8V or 3.3V
* set_flash_voltage 1.8V can be changed to 3.3V
esp-idf/examples/storage/sd_card/sdmmc/
SD Pull-up Requirements
下記の GPIOはクセが有るので注意(SDカード使用時)
GPIO number Pin Name Startup State
2 DAT0 WPD
4 DAT1 WPD
12 DAT2 WPD
13 DAT3 WPU
15 CMD WPU
Default pull-up and pull-down states of the CMD and DATA pins
から引用
WPU = Weak pull-up inside the SoC
WPD = Weak pull-down inside the SoC
●2.3 Strapping Pins
ESP32 has five strapping pins, which can be seen in Chapter 6 Schematics:
GPIO0 Pull-up Booting Mode
GPIO2 Pull-down Booting Mode
GPIO5 Pull-up Timing of SDIO Slave
GPIO12 MTDI Pull-down Voltage of Internal LDO (VDD_SDIO)
GPIO15 MTDO Pull-up Timing of SDIO Slave
Software can read the values of these five bits from register ”GPIO_STRAPPING”.
ESP32WROVERB Datasheet
●その他の ESP32メモ
HW-818 ESP32-CAM
・HW-818 ESP32-CAM
ESP32 CAM V2 Integriertem CH340 Mit OV2640 Kamera Modul
ESP32S Data Sheet
● HW-818 ESP32-CAM 8225N V2.0 171026 (OV2640)
#define CAMERA_MODEL_AI_THINKER
> esptool.exe -p COM22 flash_id
esptool.py v4.5
Serial port COM22
Connecting...
Detecting chip type... Unsupported detection protocol, switching and trying again...
Connecting...
Detecting chip type... ESP32
Chip is ESP32-D0WD-V3 (revision v3.0)
Features: WiFi, BT, Dual Core, 240MHz, VRef calibration in efuse, Coding Scheme None
Crystal is 40MHz
MAC: cc:db:a7:xx:xx:xx
Stub is already running. No upload is necessary.
Manufacturer: 5e
Device: 4016
Detected flash size: 4MB
Hard resetting via RTS pin...
OUI: CC:DB:A7 = Espressif Inc.
● Camera ESP32-CAM 8225N V2.0 171026 (OV2640)
Camera s->id.PID 0x26
Camera s->id.VER 0x42
Camera s->id.MIDH 0x7f
Camera s->id.MIDL 0xa2
