オークス電子 OAKS8をアセンブラで開発 (アセンブリ言語を用いて開発します、シリアルモニタの製作記事がトラ技に掲載されました)

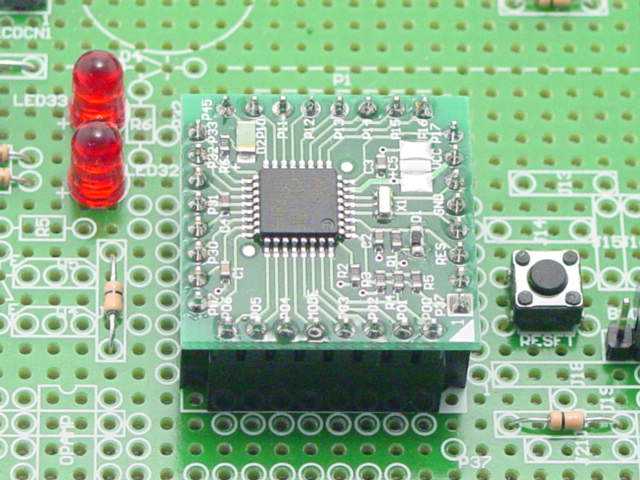

OAKS8はR5F21114FPを搭載しています。
（R8C/TinyシリーズのR8C/11グループに属します。）
内蔵ROM:16KB
内蔵RAM:1KB
動作周波数：20MHz
UART:2ch内蔵
消費電流:15mA位(20MHz)

※「OAKS8 サンプルキット」のマザーボードは各種の周辺回路を実装できるようになっており学習用ボードとして素晴らしいできだと思います。
（これで実装のクロックが18.432MHzだとボーレート生成に都合が良かったんだけど。）

OAKS8

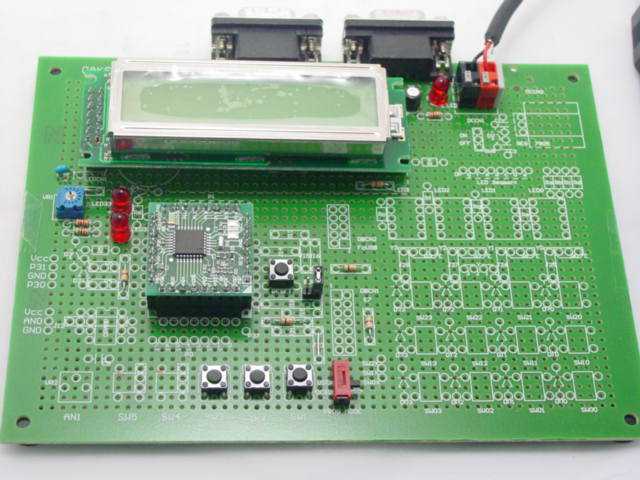

OAKS8 サンプルキット全景（232Cコネクタ、LCDモジュールを追加しています。）

アプリケーションノート：R8C/Tinyシリーズの「RJJ05B0425-0100Z アセンブラ初期設定汎用プログラム」が参考になります。

アセンブリ言語ここが要注意
MOV命令でＺフラグが影響を受ける
CMP/SUB命令でＣフラグは桁借りが発生しない時に”１”になる。

R8Cの命令体系について
直行性が低い（DEC命令にR1レジスタが使えないとか。）

アセンブリ言語で記述したサンプルプログラム
OAKS8用サンプルプログラム-LED スイッチを押すとLEDが点灯します

OAKS8用サンプルプログラム-LCD キャラクターLCDサブルーチン

OAKS8用サンプルプログラム-UART UART(RS-232C)送信サブルーチン

※アセンブリ言語記述の割り込み（RS-232C受信、タイマー）のサンプルプログラム有償配布します。
　（メールにてお問い合わせください。）

アセンブル用バッチファイル

@echo off
	set TARGET=%1
	if "%1" == "" set TARGET=APL034
	AS30 %TARGET%.A30
	if errorlevel 1 goto ERR
	LN30 %TARGET%.R30
	LMC30 -ID#000000000000 %TARGET%.X30
:ERR

※この手のマイコンチップはアセンブラがやり易いと思いますが、私だけかな？

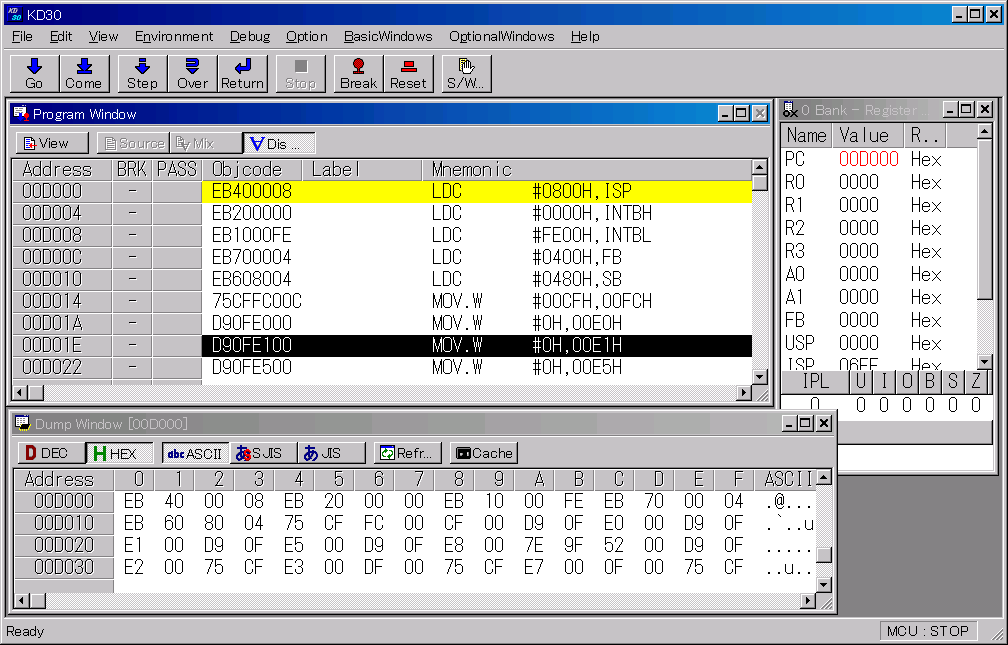

KD30のリモートデバッガも便利です。

Ｑ：プログラムの書き換え回数が100回超えても大丈夫？
Ａ：最低100回までの書き換えを保証するという事で、100回を超えたら壊れるわけではありません。無保証ですがベリファイしてエラーが無ければ趣味の範囲であれば問題ないと思います。
※日立H8/300H Tinyの場合、保証範囲は100回までですが、保証範囲外として1000回以上の実力はあるそうです。

Ｑ：OAKS8の動作が遅い？シリアルのボーレートを設定しても通信できない？
Ａ：電源投入時／リセット時は内部オシレータ(約8MHz)で動いています。
　下記レジスタ設定で20MHz動作に切り替わります。

	BSET	prc0		; Protect Disable
	MOV.B	#01001000B,cm0	; set CM0
	MOV.B	#00101000B,cm1	; set CM1
	MOV.B	#00000000B,ocd	; set OCD
	MOV.B	#00001000B,cm0	; set CM0
	BCLR	prc0		; Protect Enable

Ｑ：PORT-0のpd0レジスタを出力に設定しても出力になりません。
Ａ：プログラム暴走時に安易に切り替わらないようにガードが掛かっています
prc2ビットをセットした直後にpd0レジスタを変更できます。

	BSET	prc2		; Protect Disable
	MOV.W	#11110001B,pd0	; Port direction

Ｑ：OAKS8(R8C/11)に書き込んだプログラムの秘匿について、第三者がKD30でDUMP可能なのでは？
Ａ：KD30起動時にプログラム領域が消去されるので結果的に秘匿されます。
この件に関してはオークス電子に直接問い合わせしました。下記が回答です。

ご質問のプログラムのプロテクトに関してですが、KD30起動時にはプログラム領域は消去されますので結果的には守られることになります。
つまり、IDが分からない→KD30を起動する→プログラムは消去されるので、IDが分かったとしても意味をなさない
ということになるかと思います。

オークス電子株式会社OAKS8サポート係

・その他

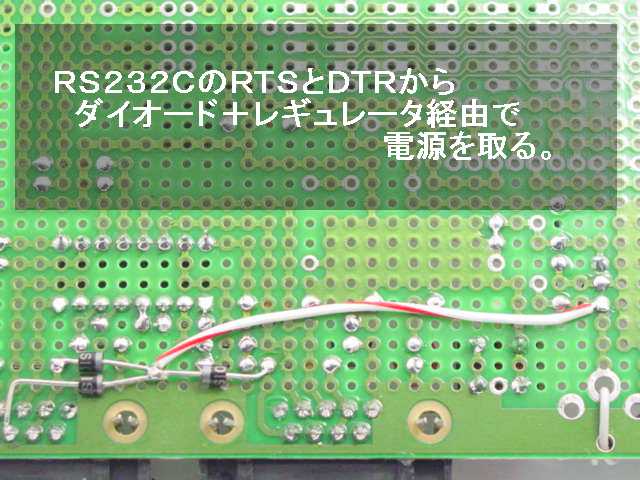

・OAKS8基板の電源要らず改造

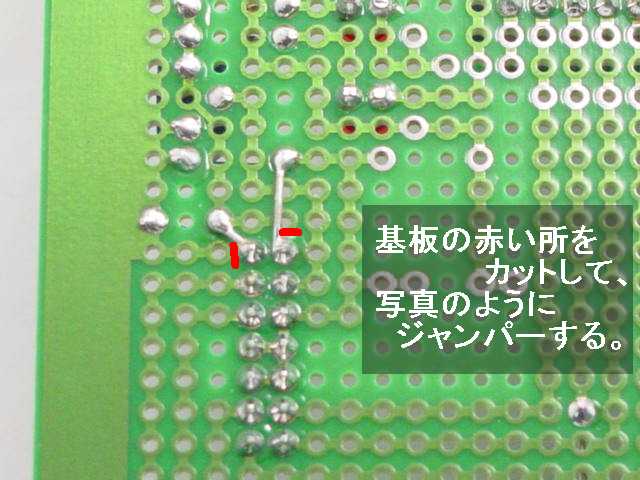

・OAKS8基板の20桁ｘ4行LCD用電源配線の改造

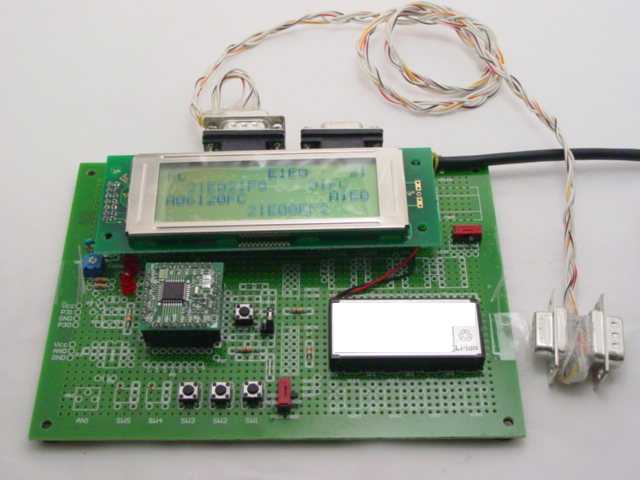

・OAKS8-FullKitを使用して RS232Cモニタを作りました。

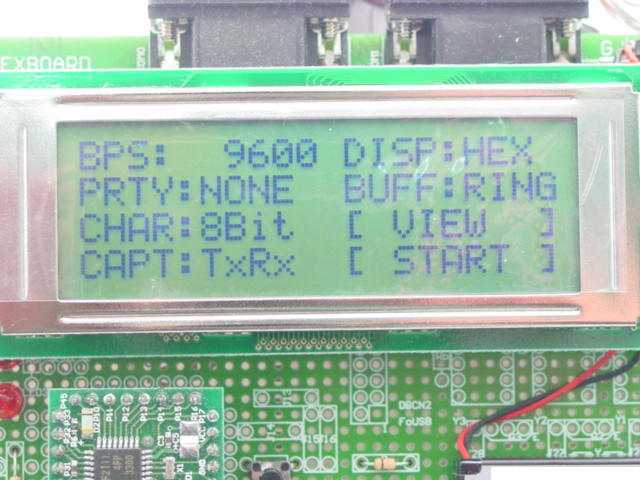

・RS232Cモニタのメニュー画面。

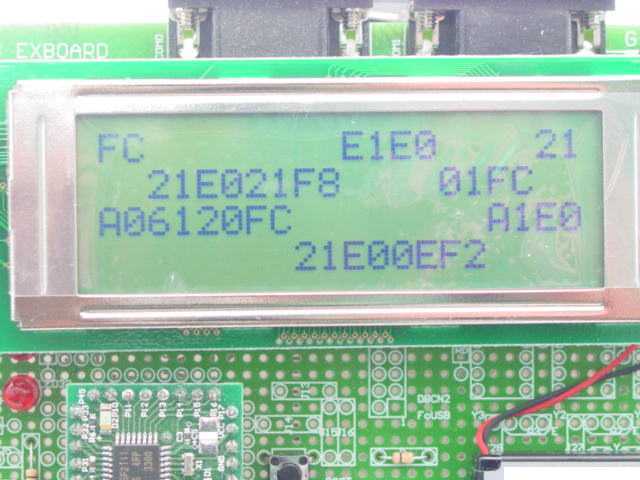

・RS232Cモニタのモニタ中の画面。
