・2005/08/10

R8C/11を使ったEIA-232ラインモニタの製作

(OAKS8-CPU使用、RS-232Cのデバグや調査に便利、(トラ技 2005/09掲載))

Tags: [電子工作]

・参考ページ
・

Renesas Technology 、R8C/Tiny シリーズ

・

オークス電子、 OAKS8-CPU(R8C/11モジュール) と 評価ボード(OAKS8-FullKit) の製造販売元

・

、 LCDモジュール低電圧動作のコツ +3.3V動作させる場合のバイアスの部分を参考にしました

・居酒屋ガレージ、液晶表示モジュールを４ビットモードで使ったときの空きピン処理４ビットモードで使ったときの空きピン処理を参考にしました

本機は OAKS8-CPU を使用し、評価ボードを使用する事で簡単に自作可能です。
ファームウェアをソースリスト付きで公開しています。

詳しくは、トランジスタ技術、 2005年9月号(P.233～238) をご覧ください。

ソフトウェア・ダウンロード・サービス、 2005年 9月号一般記事＊R8C/11を使ったEIA-232ライン・モニタの製作 からファームウェア(ソースリスト付き)のダウンロードができます。

・紙面の都合で削除の図表です

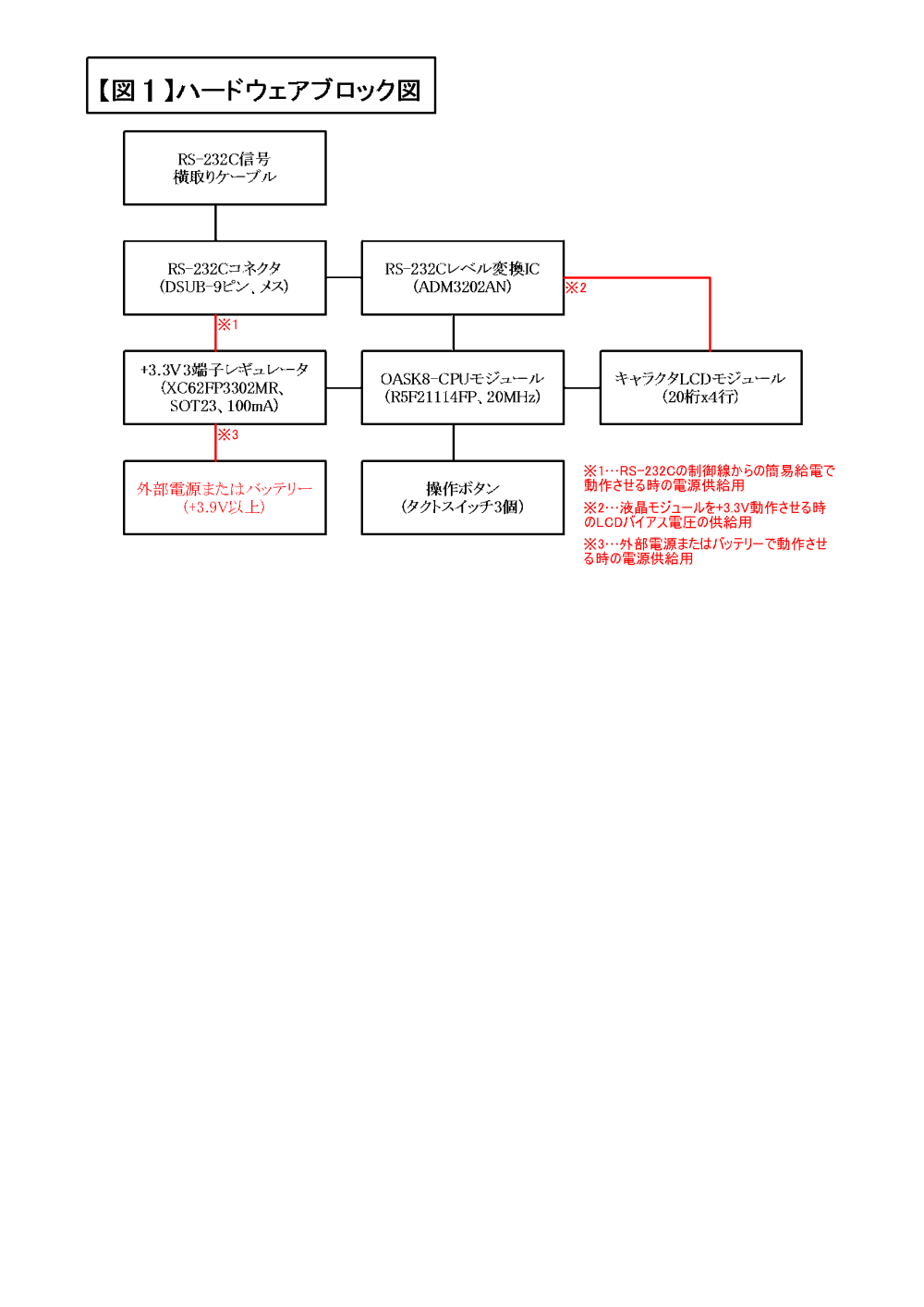

・ブロック図

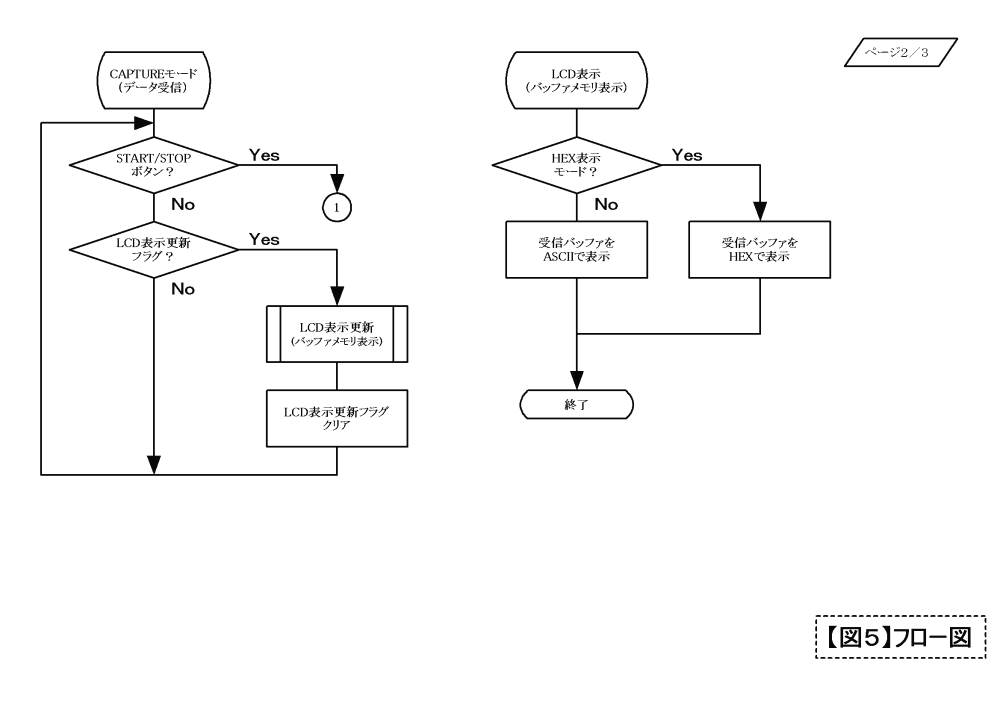

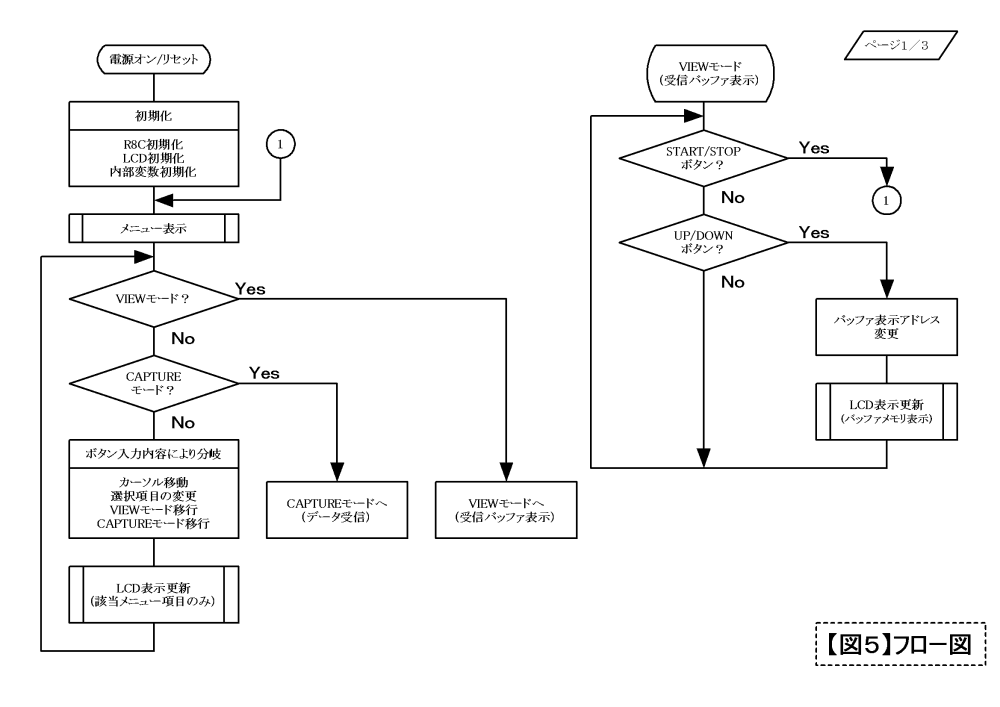

・フロー図1
・フロー図2

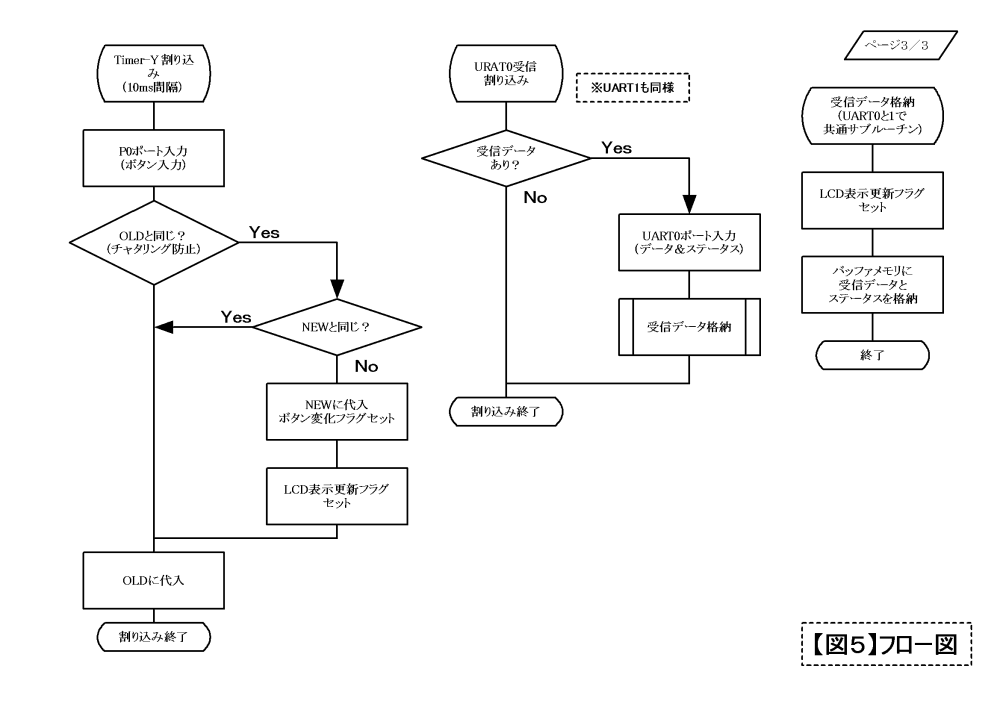

・フロー図3

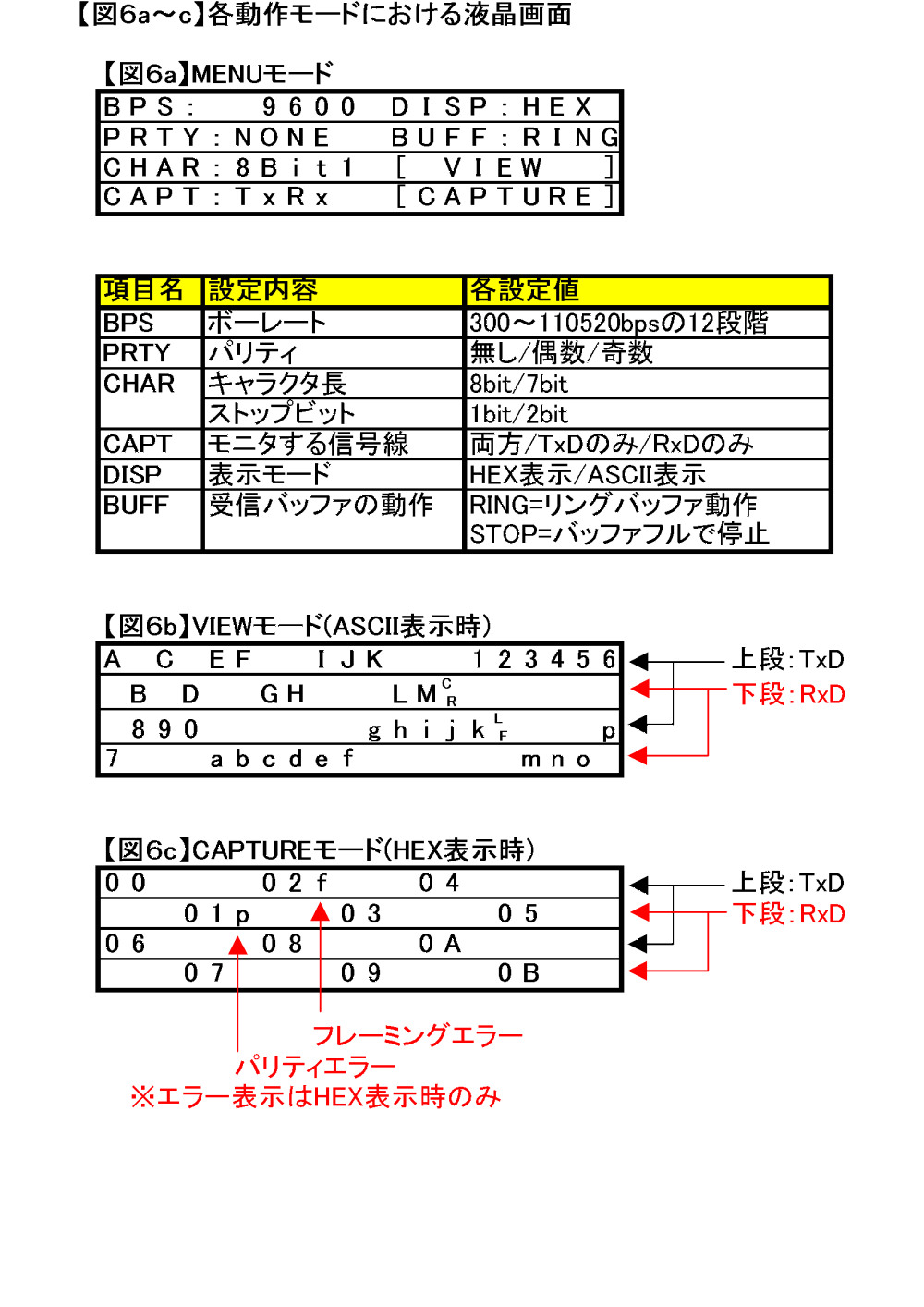

・各動作モード毎の液晶画面表示

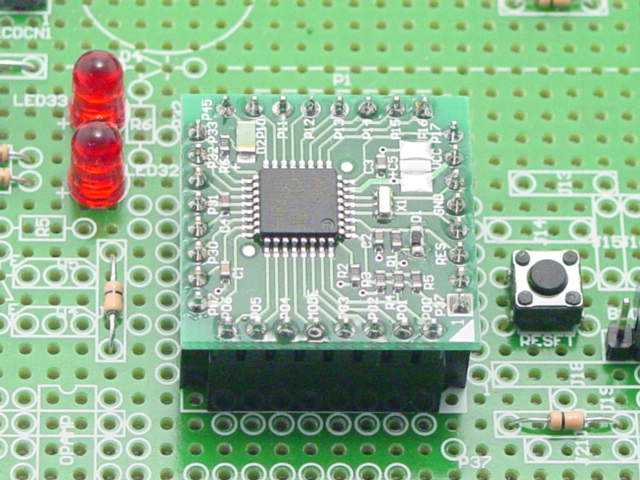

・主役のOAKS8

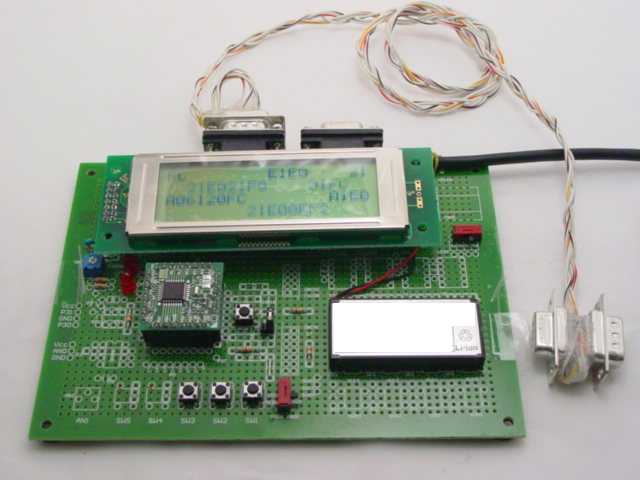

・OAKS8-FullKitを使用してRS232Cモニタを作りました。

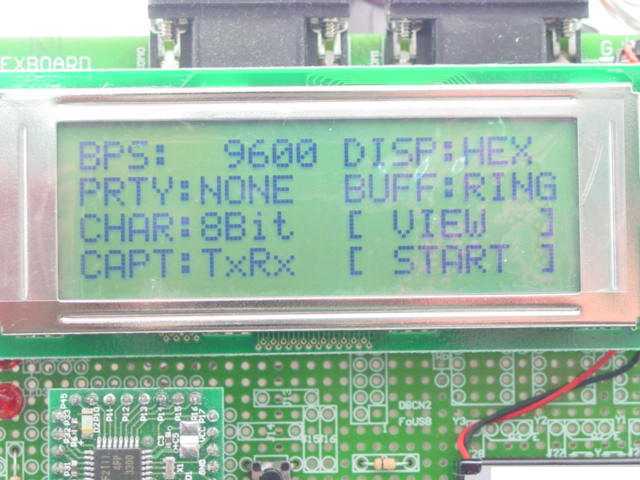

・RS232Cモニタのメニュー画面。

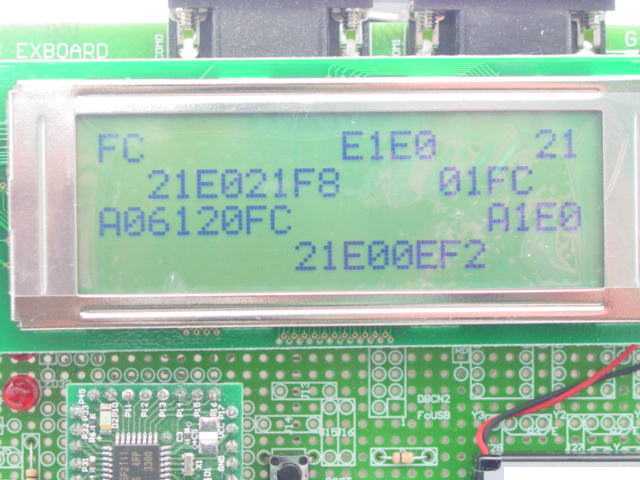

・RS232Cモニタのモニタ中の画面。

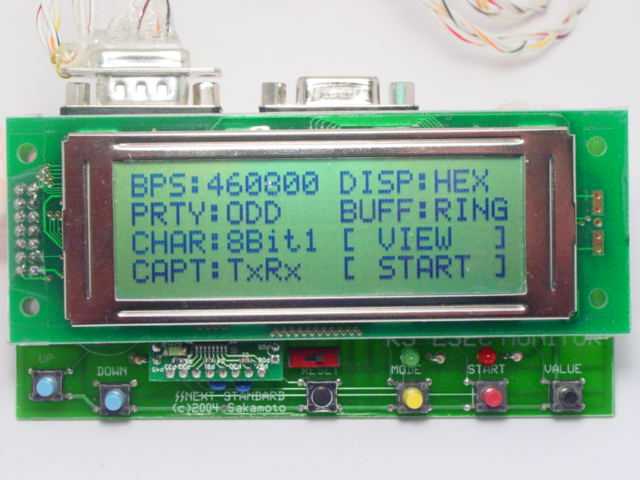

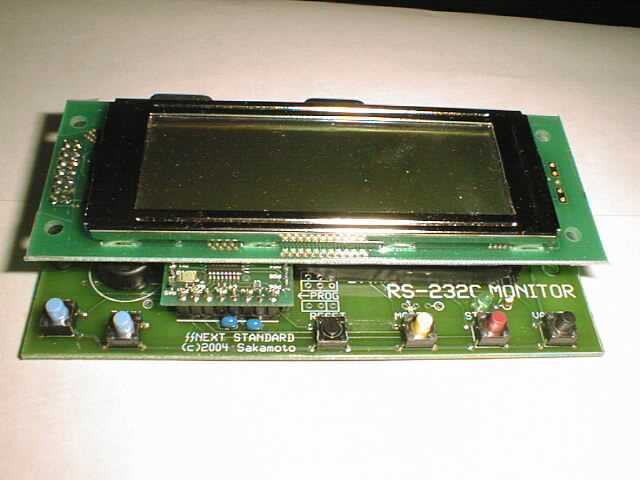

・OLIMEXで232Cモニタ専用基板を作りました (商品化募集中)

・基本仕様
　非同期232Cラインモニタ
　対応ボーレート：300～115200bpsの12段階(その他、UARTクロックの分周比次第)
　キャラクタ長：7ビット長、8ビット長
　パリティ：パリティ無し、偶数、奇数
　ストップビット：ストップビット１、ストップビット２
　モニタ受信バッファ容量：送受あわせて640バイト
　入力信号レベル：RS-232Cレベルのみ（TTL/C-MOSレベル可能）
　電源不要：RS232CのRTS/DTRからの簡易給電
　画面表示：20桁ｘ４行のキャラクタLCD、
　受信データ表示：１６進表示(パリティ、フレーミングエラー表示)、アスキー文字表示
　外形：現場に持ち運び可能な小型軽量

・本機の外観

・動作中の様子
