2017/06/08

MoreFine M1s Intel Atom X5 Z8350搭載 64GB 4GB 中華スティック PCのレビュー MoreFine M1s Intel Atom X5 Z8350搭載 64GB 4GB 中華スティック PCのレビュー

(Windows 10搭載のスティック PC MoreFine Z8350 M1s 64GB 4GBを BangGoodで買ってみた)

Tags: [ノートパソコン], [Windows PC]

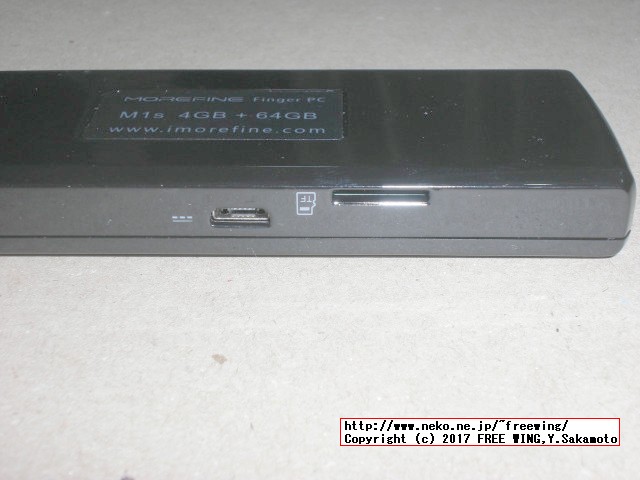

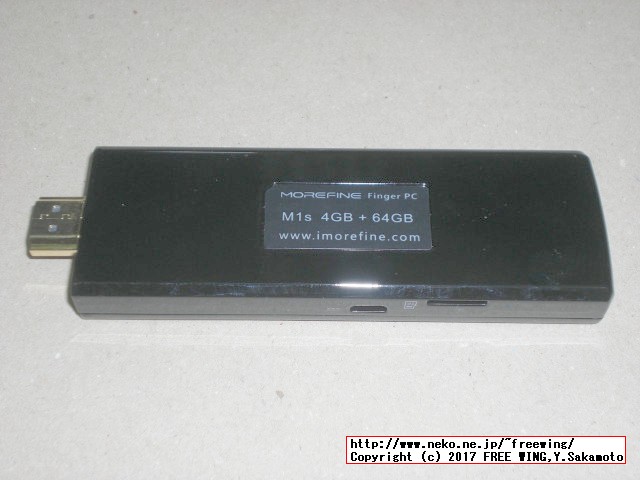

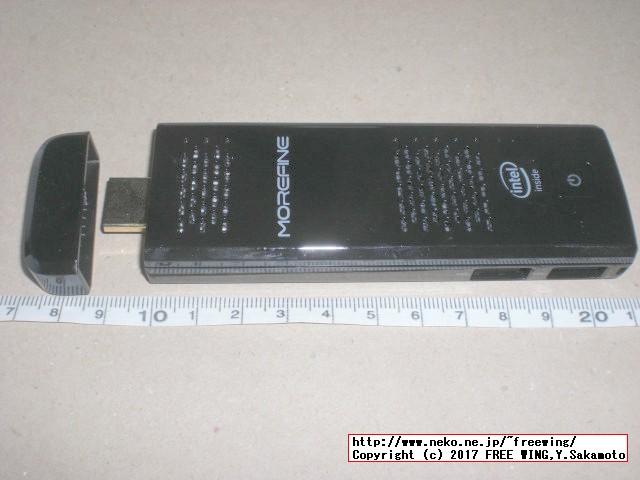

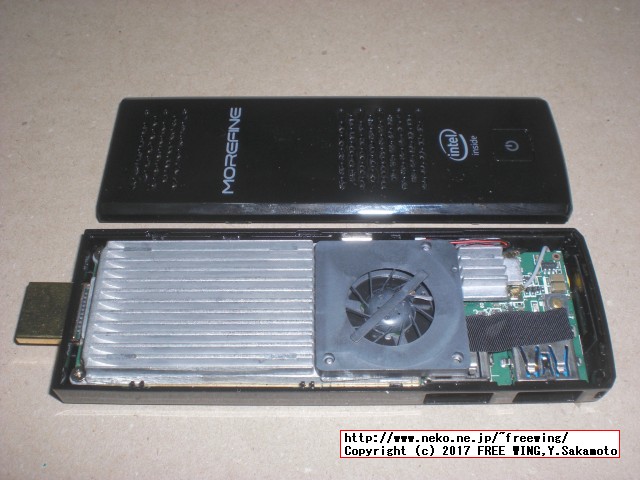

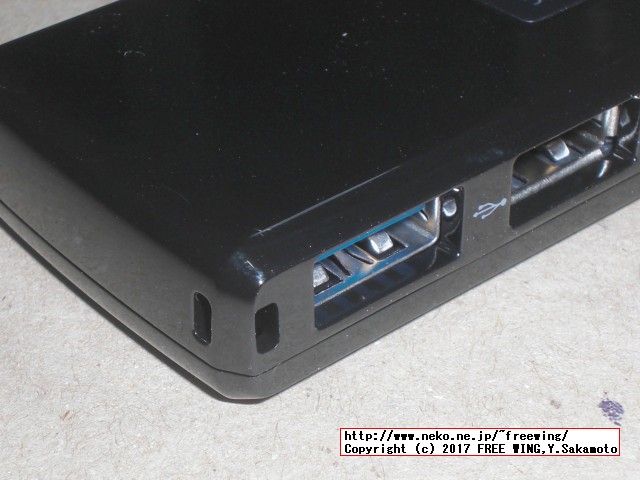

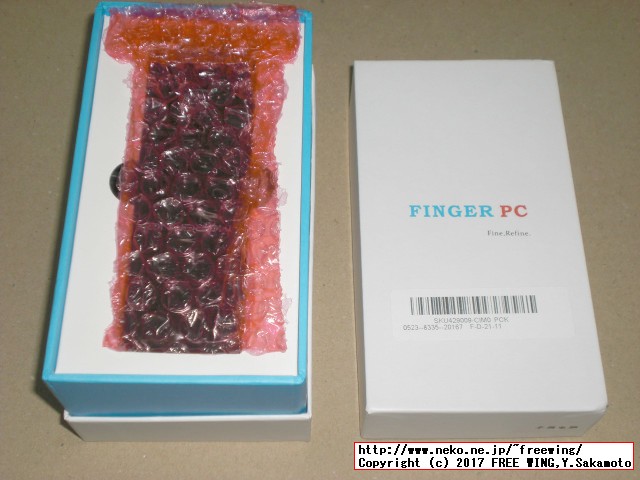

● MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC

 2021/5追記 Windows 10 May 2021 Update 21H1も普通に動きます。

 物欲が講じてスティック PCが欲しくなったので BangGood通販で激安の Windows 10搭載のスティック PC MoreFine M1sを買ってみました。

 メモリは RAM 4GB、Flash ROM 64GBと必要最低限のスペックの物を選びました。
 (国内製品の場合は同じ値段で、RAM 2GB、ROM 32GBと半分のスペックの製品しか買えません。)

MoreFine M1s Windows 10 Mini PC Intel Cherry Trail 1.84Ghz X5-Z8350 4G Ram 64G Rom Bluetooth 2.4GHz/5Ghz WiFi Slient Fan HDMI Slot
MoreFine M1s Windows 10 Mini PC Intel Cherry Trail 1.84Ghz X5-Z8350 4G Ram 64G Rom Bluetooth 2.4GHz/5Ghz WiFi Slient Fan HDMI Slot

販売価格:US$ 129.99 日本への配送料無料

BangGoodクーポンコード: PCNetworkで $15.60割引で $114.39になります。
・BangGoodクーポンコード: PCNetworkで $15.60割引で $114.39になります。
BangGoodクーポンコード: PCNetworkで $15.60割引で $114.39になります。
Order Subtotal: US$129.99
Shipping Fee: US$0.00
Insurance: US$0.00
Coupon Discount: US$15.60
----
Grand Total: US$114.39
(129.99 - 15.60)

 ※ プリインストールされている Windows 10は Windows 10 Home 64bit版です。
 ※ Windows 10はプリインストールの状態だけで、認証(アクティベーション)はしていません。プリインの Windows 10 Homeを使用する場合は、別途、正規の Windows 10 Homeの認証キーか必要です。

 ※ 私は別途購入済みの Windows 10 Professionalをクリーンインストールしました。

Windows 10 Pro を購入 - Microsoft ストア 日本
Windows 10 Professional、Enterprise、Education エディションを比較する

 MoreFine M1s スティック PCはアマゾンからも購入できます。

Skynew スティックPC Atom x5-Z8350/4GB/64GB/Windows 10 Home デスクトップパソコン M1S 【メーカー保証:1年】


ASIN: B071PDYMSX
※ MoreFine M1sと同等品

MINISFORUM S41 / 第8世代CPU N4120 (Z8350の2.5~4倍高速) Windows 10 Pro 4K解像度/2画面出力 DDR4 4GB 64GB eMMC + 128GB サンディスク Ultra フラッシュメモリ付属


ASIN: B08FFP2G3M

ミニPC Windows 10 Pro搭載 Intel Celeron J3455 Processor USB3.0 4K HD Bluetooth 4.2 2.4G/5.0GWiFi対応 静音 超軽量 省スペース 小型PC (Intel Celeron J3455 6GB DDR 128GB eMMC)


ASIN: B08TWVWWJC

Celeron J3455
RAM:6GB
eMMC:128GB

ミニPC Windows 10 Pro搭載 Intel Celeron J3355 Processor USB3.0 4K HD Bluetooth 4.2 2.4G/5.0GWiFi対応 静音 超軽量 省スペース 小型PC (Intel Celeron J3355 6GB DDR 64GB ROM)


ASIN: B08TWXDYGK

Celeron J3355
RAM:6GB
eMMC:64GB


● Diginnos Stick DG-STK4(デジノス スティック DG-STK4)

 どっからどうみても MoreFine M1sの 2GB版。。。
Diginnos Stick DG-STK4 デジノス スティック DG-STK4
 技適取得しているので技適厨には良いかも。
 「DG-STK4S」とは別物なので注意。

 DG-STK4 = Atom x5 Z8350、RAM 2GB
 DG-STK4S = Atom x5 Z8500、RAM 4GB


● スティック PCには無線キーボード、マウスがお薦め

 スティック PCには無線キーボード、マウスがお薦めです。
 専用 USBドングル型の無線キーボードは USB端子にドングルを差せばすぐに使う事ができます。
 また、キーボード・マウス両用の物を買えば、消費する USBポートを 1個で済ませる事が可能です。


2017/06/10
Raspberry Piや Stick PCに便利なワイヤレスのマウス付きキーボード iBUFFALO BSKBW100SBKのレビュー
Raspberry Piや Stick PCに便利なワイヤレスのマウス付きキーボード iBUFFALO BSKBW100SBKのレビュー

  面倒なペアリング初期設定等が不要で、USBドングルを差せばすぐに使えるワイヤレス方式のキーボード


● MoreFine M1s Intel X5 Z8350 スティック PC Windows 10 October 2018 Update サポート情報

 Windows 10 October 2018 Updateを適用したら USB 3.0ポートを使用すると WiFi接続しなくなりました。(Windows 10 1803までは問題が無かった)


2018/12/15
MoreFine M1s 中華スティック PCで USB 3.0と WiFiが同時に使用できない不具合の解決方法
MoreFine M1s 中華スティック PCで USB 3.0と WiFiが同時に使用できない不具合の解決方法

  Win10 1809で発生の USB 3.0と WiFiが同時に使用できない不具合を解決する方法、アンテナ交換

2018/12/15
USB 3.0の 2.5GHzの動作ノイズが WiFiの 2.4GHzの電波に干渉する問題
USB 3.0の 2.5GHzの動作ノイズが WiFiの 2.4GHzの電波に干渉する問題

  USB 3.0の機器を使用すると WiFiが切れたり遅くなったりする原因になる事が有ります


● BangGood通販のまとめ。

2015/06/14
超小型ドローンのトイクアッド Cheerson CX-10Aを買ってみた
超小型ドローンのトイクアッド Cheerson CX-10Aを買ってみた

  超小型で格安のトイクアッド CX-10Aの写真紹介、ヘッドレスモード付き

2015/07/16
BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)
BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)

  レーザー彫刻機、カラー液晶の DIYオシロ、Arduinoや Raspberry Pi用の小型カラー液晶

2016/12/23
LED電球で省エネに!2016年は電力自由化が始まりました!
LED電球で省エネに!2016年は電力自由化が始まりました!

  BangGoodで激安の 色々なタイプの LED電球を買ってみた。続編

● MoreFine M1s 17763.253のインストール USBでインストール途中で停止の不具合

 Windows 10 1809 17763.253では MoreFine M1sへのインストール途中で先に進まない不具合が発生しました。解決方法は下記の記事にまとめました。


2019/01/18
Windows 10 1809 17763.253はマイクデバイスの無い PCだとインストールが途中で止まる不具合
Windows 10 1809 17763.253はマイクデバイスの無い PCだとインストールが途中で止まる不具合

  Windows 10 1809 17763.253をスティック PCにインストールできない不具合が有ります


● MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC

 MoreFine公式ホームページ
M1s Finger PC - MOREFINE

 Supportページに MoreFine M1s Intel X5 Z8350の Windows 10用のデバイスドライバ一式が有ります。

 MoreFine M1s Intel X5 Z8350のスペック

Intel Cherry Trail Z8350
4GB DDR3 RAM, 64GB eMMC Flash
WiFi IEEE 802.11ac
H.265 Decoding
TPMセキュリティーチップ搭載(BitLockerのドライブ暗号化にハードウェアレベルで対応しています)
TPMは Trusted Platform Moduleの略

● TMPが無いパソコンで BitLockerを有効にする方法
・ gpedit.mscを実行する ローカル グループ ポリシー エディター
・「コンピューターの構成」
・「管理用テンプレート」
・「Windowsコンポーネント」
・「BitLockerドライブ暗号化」
・「オペレーティングシステムのドライブ」
・「スタートアップ時に追加の認証を要求する」
・「有効」を選択
・「オプション」欄の「互換性のある TPMが装備されていない BitLockerを許可する」にチェックを入れる
・ gpupdate.exe /forceを実行する
・「ユーザー ポリシーの更新が正常に完了しました。」を表示する。

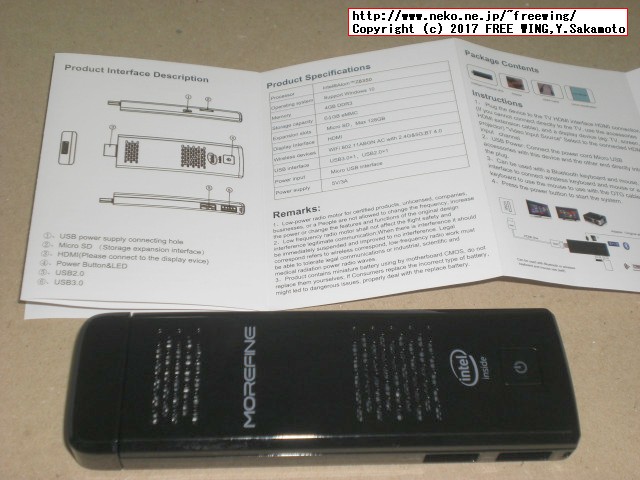

MoreFine M1s Specifications
General
BrandMorefine
ModelM1S
ColorBlack
MaterialPlastic
TABLESystem
Operating SystemOS Windows 10
CPUIntel Atom x5-Z8350 4cores 1.84GHz 64bit 14nm 2MB of L2 Cache
GPUIntel HD Graphics
RAMDDR3L-1600 4GB
ROMeMMC4.5 64G
TABLECommunication
Wireless LAN/BluetoothIntel Stone Peak AC3165 802.11 a/b/g/n/ac 1x1 MIMO and Bluetooth 4.0 Combo Module
Media
Video SupportedHEVC (H.265 @ 4Kx2K)、H.264 @5.1、SVC、VP8 1080p、VP8 4K、VP8 stereo、MPEG4 ASP/SP、AVS、BD2.4、H.263、H.264@ 5.1、VP8 1080p、VP8 4K、VP8 stereo、SVC、AVS、H.263
Audio SupportedMP3、AAC、AC3/DD+、WMA9、PCM (WAV)
Picture SupportedHD JPEG/BMP/GIF/PNG/TIFF
Interfaces
HDMI PortHDMI2.0
Other InterfacesMicro SD x1

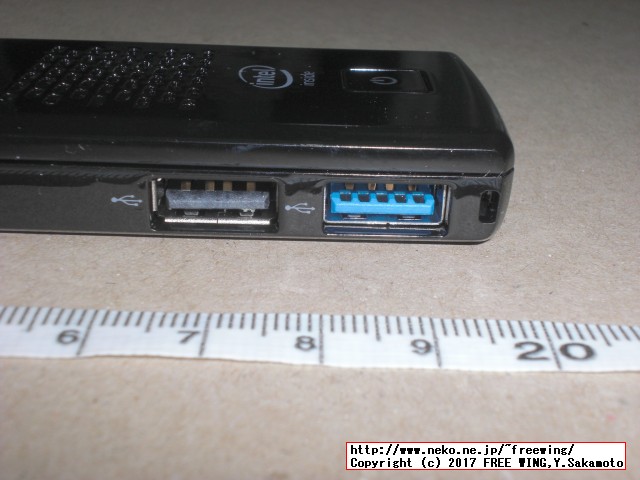

Micro USB x1(For DC-IN) USB2.0(Type A)x1 USB 3.0(Type A)x1 HDMI x1 Power Button x1
Other Features

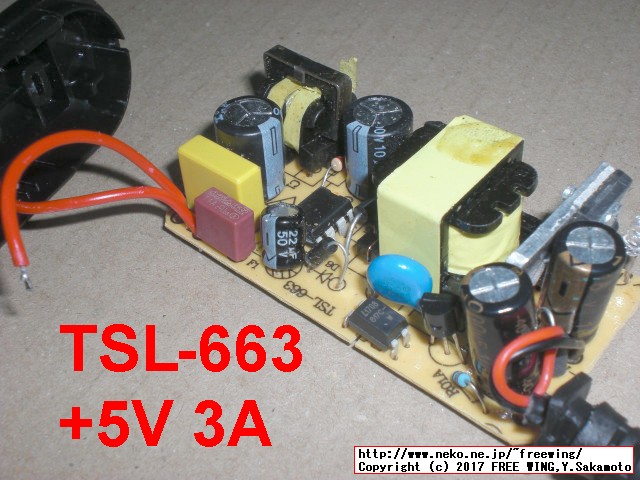

PowerAC 100~240V、50/60Hz、5V/3A
Dimension & Weight (Main Product)
Dimension111*38*13.1mm/4.37*1.496*0.51inches

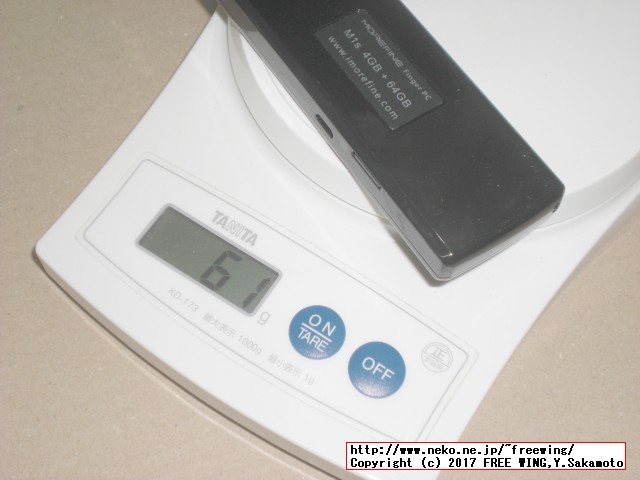

Weight65g/2.29oz

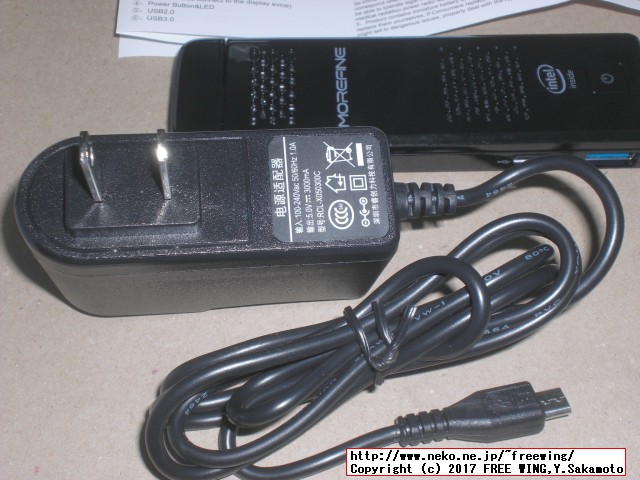

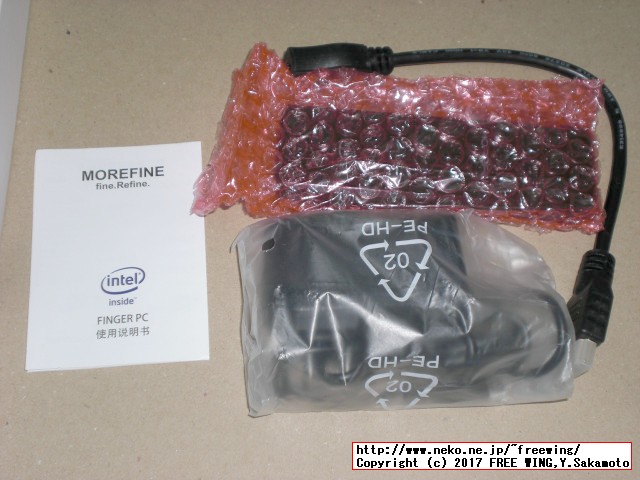

Package included:
 1 x MoreFine M1s Mini PC
 1 x Power Adapter

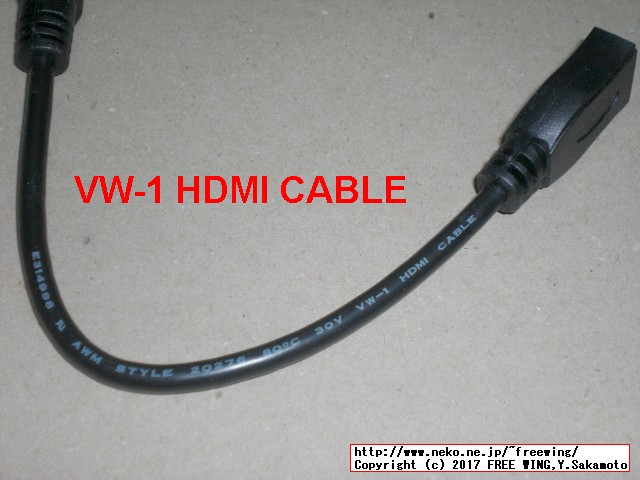

 1 x HDIM Adapter

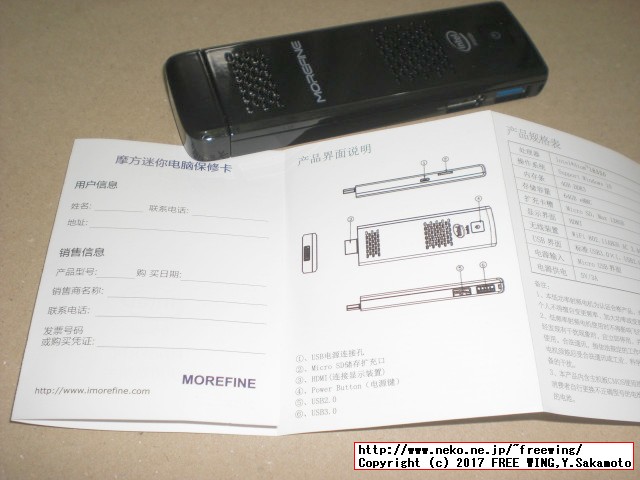

 1 x User Manual
 1 x Free Plug Adapter


● CPU Benchmarks - PassMark

CPUAverage CPU MarkSingle Thread RatingTDP製造プロセスURL
Atom 2303052404W45nmPassMark Intel MSI U100
Atom 3305922528W45nmPassMark Intel Jetway ATOM-GM1-330
AMD Athlon XP 2500+35554368W130nmPassMark 友情出演(過去の思い出)
Atom D52570128413W45nmPassMark Intel Foxconn R30-D4
~~ ↑過去の遺物 ~~
Celeron N2807849438PassMark
Celeron N30508984706W14nmPassMark Intel
Atom Z3735F9093502.2W
(SDP)
22nmPassMark Intel VOYO V2
Core 2 Duo SU940094158110W45nmPenryn 第二世代 MacBook Air 2010
Core 2 Duo SU9600113966410W45nmPenryn 第二世代 MacBook Air 2010
Celeron N3000917480PassMark
Atom x5-Z830012033884W14nmPassMark Intel スティックPC MS-CH01F
Z83 Windows 10 Mini PC Beelink BT3
Atom x5-Z83501261341PassMark x5-Z8300のマイナーチェンジ版
Celeron N31501677470PassMark
Celeron N316016534716W14nmPassMark Intel
Celeron N315016914696W14nmPassMark Intel
Celeron J316018405296W14nmPassMark Intel Vorke V1
Celeron J1900188353310W22nmPassMark Intel
Pentium N370018815476W14nmPassMark Intel
Atom x7-Z870019355522W
(SDP)
14nmPassMark Intel Surface 3
Beelink BT7 VOYO V3
~~ ↑シングルコア単体は非力 ~~
Celeron N34501729710PassMark
Pentium N42002048851PassMark
Celeron J34552163788PassMark
Celeron 3205U168885915W14nmPassMark Intel Dell Inspiron 14 5000シリーズ
Celeron 1037U174395017W22nmPassMark Intel GIADA D310 C1037
~~ Core iの世界 ~~
Core i5 2467M232495217W32nmSandy Bridge 第二世代 MacBook Air 2011
Core i3-4010U243594515W22nmPassMark Intel
Core i3-4005U245095715W22nmPassMark Intel
Core i3-5005U2923110615W14nmPassMark Intel
Core M-5Y71302412764.5W14nmPassMark Intel あきばお~の NEC タブレット11.6インチ
Core i5 3317U3087122517W22nmIvy Bridge 第三世代 MacBook Air 2012
Core i3-6100U3877133315W14nmPassMark Intel HYSTOU FMP03 Core i3-6100U(ES)
Core i3-7100U28661381PassMark 測定エラー?
Core i5-4200U3258138215W22nmPassMark Intel
Core i5-5200U3477141415W22nmPassMark Intel
Core i5 5250U3583144915W14nmBroadwell 第五世代 MacBook Air 2015
Core i5 5250U3583144915W14nmBroadwell 第五世代 MacBook Air 2016
Core i5 4250U3447146815W22nmHaswell 第四世代 MacBook Air 2013
Core i5 4260U3541150515W22nmHaswell 第四世代 MacBook Air 2014
Core i5-4300U3733159915W22nmPassMark Intel
Core i5-6200U4042154915W14nmPassMark Intel


● MoreFine M1sの Super Pi 104万桁のベンチマーク

 Super Pi 104万桁 1分 2秒 - Intel X5 Z8350
 Prime 95動作時、数分で CPU温度 84度(Tj = 90度なので不安)
 アイドル時で CPU温度 55~65度

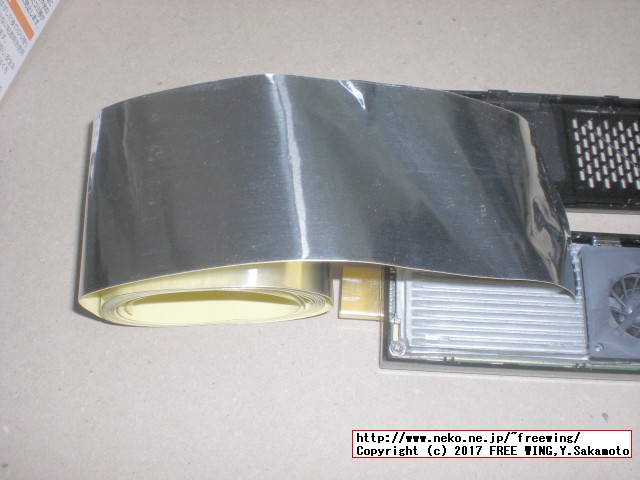

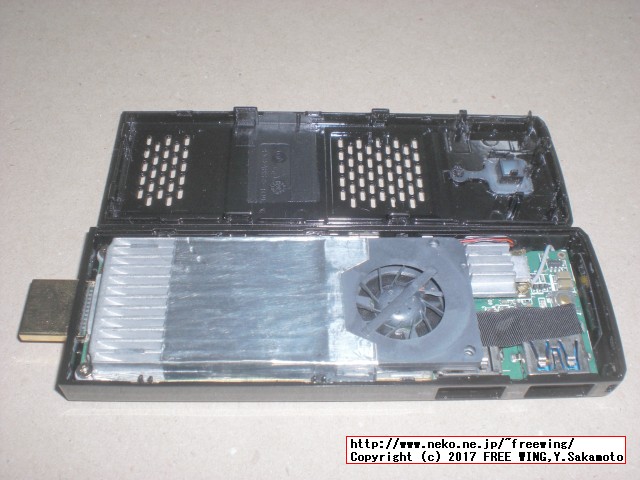

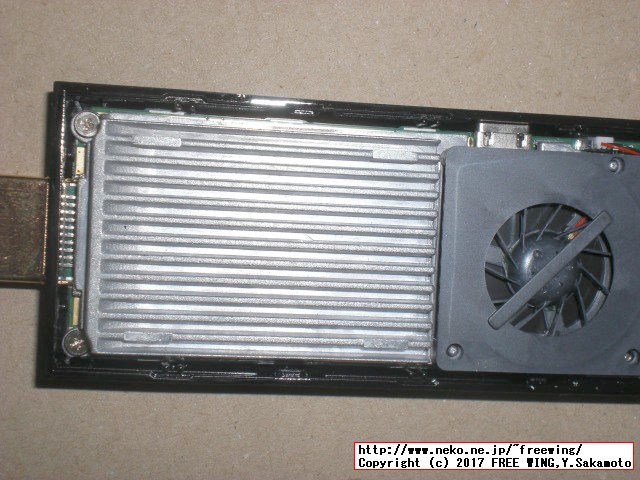

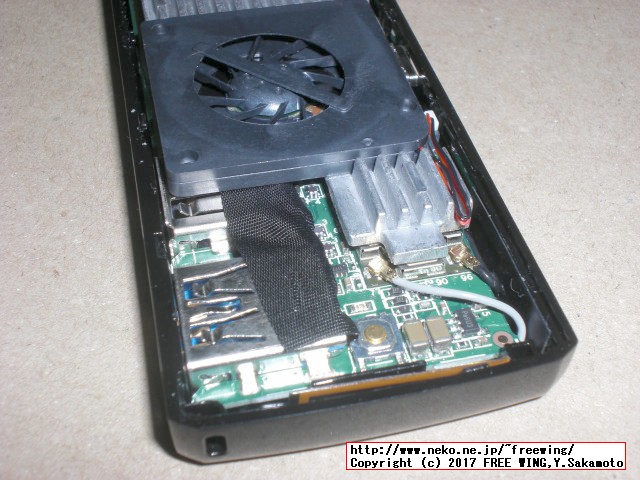

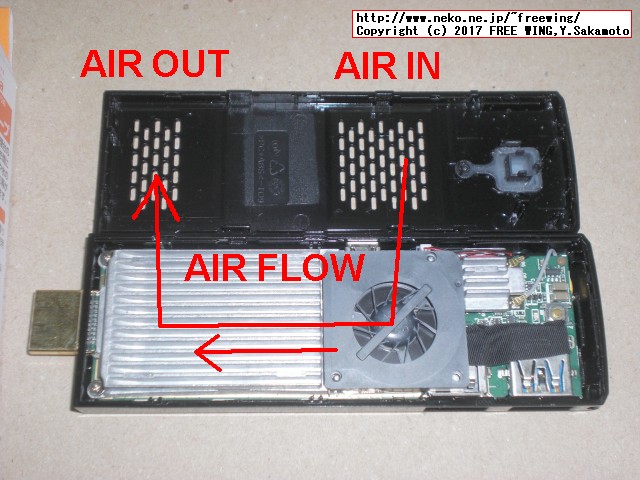

 内蔵ファンの冷却性能が弱い感じです。
 アイドル時で 50度以下、負荷時に 80度以下が理想かな。

 Tj = 90度なので温度が 90度になると熱で CPUが自己破壊します。

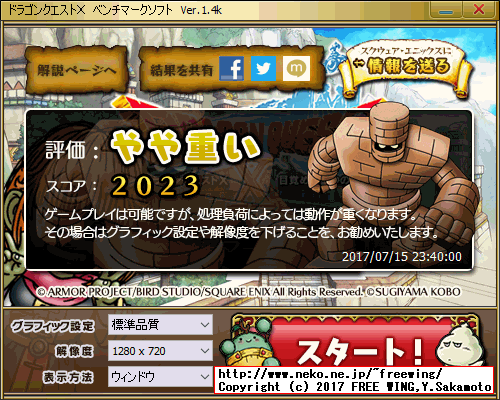

●ドラクエX ベンチマーク MoreFine M1s Intel X5 Z8350

ドラゴンクエストX Windows版 ベンチマークソフト

 MoreFine M1s Intel X5 Z8350でドラゴンクエストX Windows版 ベンチマークを動かしてみた。

 グラフィック設定: 標準
 解像度: 1280×720
 表示方法: ウインドウ
 スコア: 2023 やや重い
 Windows 10 Creators Update(バージョン1703、ビルド15063、Redstone 2) Professional 64bit

・ドラクエX ベンチマーク MoreFine M1s Intel X5 Z8350
ドラクエX ベンチマーク MoreFine M1s Intel X5 Z8350




● NOX アンドロイドエミュレータで音ゲー

 NOX アンドロイドエミュレータで音ゲー

PCもMacも無料使用のエミュレーター - Nox App Playerをダウンロード
 かつてのない、PCでモバイルゲームをプレーする新たなベスト方法である
 最高の機能 | 極限な交換性 | 今まですべてのエミュレートより勝っておる

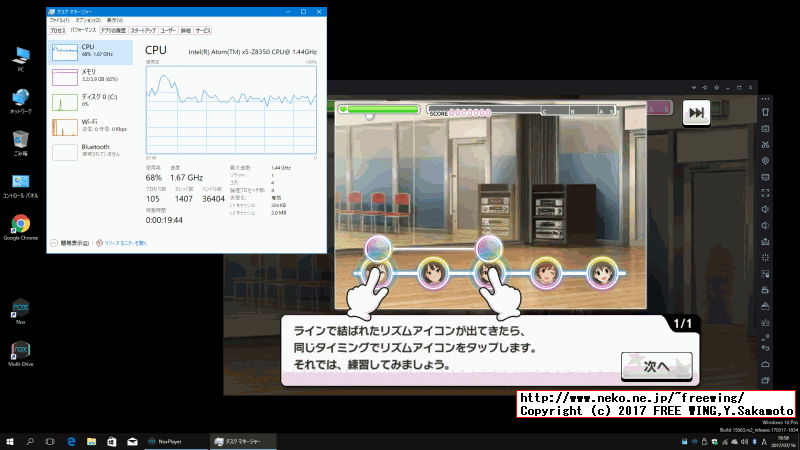

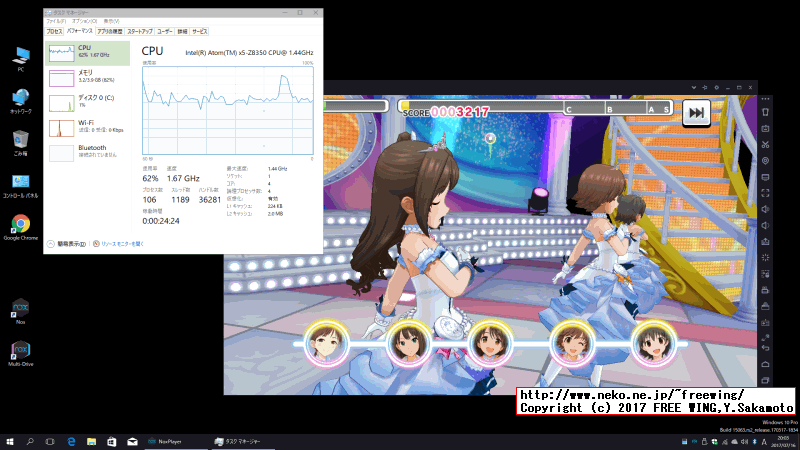

 アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。
 メモリを 4GB積んでいるのでエミュレータも問題無く動きます。(RAMが 2GBモデルでは動きません。)

 多少、フレーム落ちが有るものの許容範囲で動きます。
・アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。
アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。

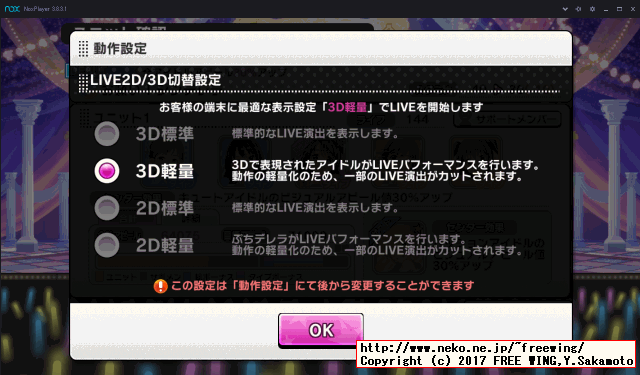

 「3D軽量」設定。
・アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。
アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。


・アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。
アンドロイド超高速エミュレータ NOXを MoreFine M1s Intel X5 Z8350で動かしてみた。




● MoreFine M1s Intel X5 Z8350用デバイスドライバ一覧

 MoreFine M1s公式 Intel X5 Z8350用 デバイスドライバーのダウンロードページ。
M1s Driver MoreFine M1s公式 Windows 10用
・Intel Stone peak_Win10_Driver.zip
・T07_T09_T0A_WW51.2_MRD_driver.zip

・Intel Serial IO GPIO Controller_604.10146.2652.3930_6.2_x64.zip
・Intel SST Audio Device (WDM)_604.10135.2747.5232_6.2_x64.zip
・Intel(R) AVStream Camera_21.10154.5993.403_6.2_x64.zip
・Intel(R) Dual Band Wireless-AC 3165_18.21.0.2_6.2_x64.zip
・Intel(R) Dynamic Platform and Thermal Framework Generic Participant_8.1.9999.1651_6.2_x64.zip
・Intel(R) Dynamic Platform and Thermal Framework Manager_8.1.9999.1651_6.2_x64.zip
・Intel(R) Dynamic Platform and Thermal Framework Processor Participant_8.1.9999.1651_6.2_x64.zip
・Intel(R) HD Graphics_10.18.15.4263_6.2_x64.zip
・Intel(R) HID Event Filter_604.10146.2708.64268_6.2_x64.zip
・Intel(R) Power Management IC Device_604.10146.2656.541_6.2_x64.zip
・Intel(R) Serial IO I2C ES Controller_604.10146.2654.3564_6.2_x64.zip
・Intel(R) Serial IO SPI Controller_604.10146.2657.947_6.2_x64.zip
・Intel(R) Serial IO UART Controller_604.10146.2653.391_6.2_x64.zip
・Intel(R) Sideband Fabric Device_604.10146.2655.573_6.2_x64.zip
・Intel(R) Trusted Execution Engine Interface _2.0.0.1067_6.2_x64.zip
・Intel(R) WiFi_Bluetooth(R)_17.1.1532.1814_6.2_x64.zip

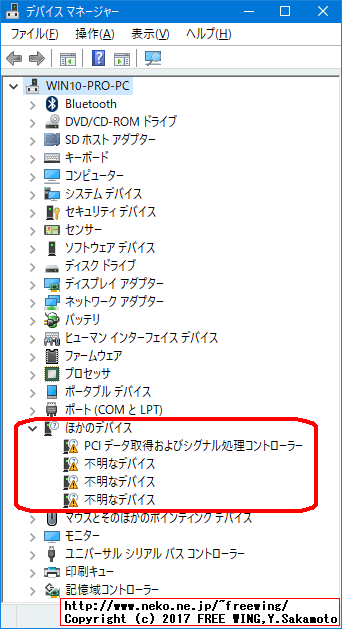

● MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ

 下記のデバイス(Windows 10インストール時は「不明なデバイス」)は Windows 10の Windows Updateで自動的にデバイスドライバがインストールされます。
 ※デバイスドライバーは上から順番に適用する
 デバイスドライバーの適用の順番には依存関係が有るので、逆順だと「不明なデバイス」が発生します。

Intel Corporation - Bluetooth - 4/7/2017 12:00:00 AM - 19.60.0.3
USB\VID_8087&PID_0A2A Stone Peak

Intel(R) - HIDClass - 10/27/2016 12:00:00 AM - 1.1.1.318 HID Event Filter
???

Intel Corporation - Other hardware - Intel(R) Serial IO UART Controller 604.10146.2653.391
ACPI\VEN_8086&DEV_228A

Intel Corporation - Other hardware - Intel(R) Serial IO SPI Controller 604.10146.2657.947
ACPI\VEN_8086&DEV_228E

Intel - Other hardware - Intel(R) Trusted Execution Engine Interface 2.0.0.1036
PCI\VEN_8086&DEV_2298

Intel Corporation - Other hardware - Intel(R) Sideband Fabric Device 604.10146.2655.573
ACPI\VEN_INT&DEV_33BD

Intel Corporation - Other hardware - Intel(R) Power Management IC Device 604.10146.2656.7129
ACPI\VEN_INT&DEV_33F4

Intel Corporation driver update for Intel(R) HD Graphics
PCI\VEN_8086&DEV_22B0

Intel Corporation - Display - 11/10/2016 12:00:00 AM - 20.19.15.4549
???

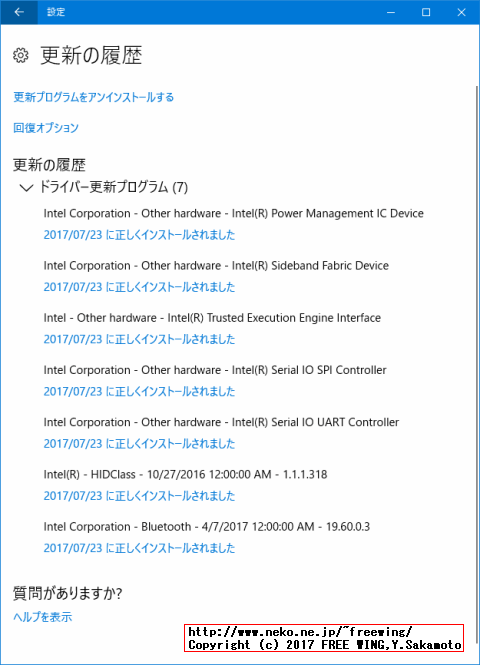

・MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ
MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ
 Windows Updateの画面では下から上に向かってデバイスドライバーを順番に適用しています。
 デバイスドライバーの適用の順番には依存関係が有るので、逆順だと「不明なデバイス」が発生します。

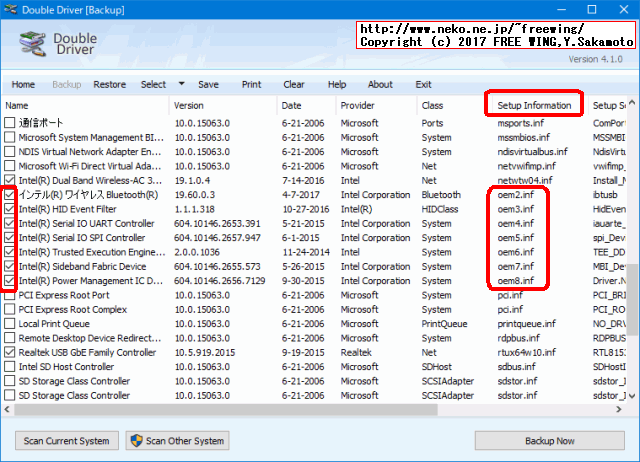

● Windows Update経由で適用したデバイスドライバをバックアップする方法

 Windows Update経由で適用したデバイスドライバをバックアップする方法。
 Double Driveと言うアプリを使用すれば、簡単にデバイスドライバのバックアップが取れます。

 メーカー製 PCでプリインストールされている状態の Windowsからメーカー独自のデバイスドライバのバックアップを取る方法にも使えます。

Double Driver - OSにインストール済みのドライバーを一括バックアップ・復元
 Double Driver v4.1(10/08/04)
 double_driver_4.1.0_portable.zip

・MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ
MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ
 一旦、Windows Update経由で適用して、それをバックアップすればオフラインインストール時にそのドライバを手動で適用する事ができます。
 Setup Informationの infファイル名の部分が oem*.infのファイルが外部から適用したドライバになります。
 ※ Double Driver自身が自動的に必要なドライバーにチェックマーク(左端)を付けてくれます。


● Pnputilツールでバッチファイルからデバイスドライバを組み込む方法

 Pnputilツールを使うとコマンドライン(バッチファイル)でデバイスドライバを組み込む事ができます。

ドライバー ストアにデバイス ドライバーをステージする
Pnputil ツール
pnputil /add-driver "E:\00_Drv\Morefine_M1s\*.inf" /subdirs /install


● MoreFine M1s Intel X5 Z8350 Windows 10 手動でインストール必要なデバイスドライバ

 下記のデバイス(Windows 10インストール時は「不明なデバイス」)は Windows 10の Windows Updateでもインストールされないのでデバイスマネージャから手動でインストールが必要です。

・MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ
MoreFine M1s Intel X5 Z8350 Windows 10のウィンドウズアップデート対応デバイスドライバ
 赤枠部分のデバイスについては手動でデバイスドライバの組み込みが必要。
 ただし、各デバイスのデバイスドライバは Windows Update Catalogからダウンロードできる。(ダウンロードできるけど WUの自動では適用されない不親切)
Microsoft Update Catalog

Intel(R) AVStream Camera_21.10154.5993.403_6.2_x64
Intel(R) AVStream Camera

ISP Camera Device
VIDEO\VEN_8086&DEV_22B0&SUBSYS_72708086&REV_36&INT22B8
VIDEO\INT22B8
INTC#ACPI22B8

Intel(R) Dynamic Platform and Thermal Framework Processor Participant_8.1.9999.1651_6.2_x64
Intel(R) Dynamic Platform and Thermal Framework Processor Participant

PCI データ取得およびシグナル処理コントローラー
PCI\VEN_8086&DEV_22DC&SUBSYS_72708086&REV_36
PCI\VEN_8086&DEV_22DC&REV_36
PCI\VEN_8086&DEV_22DC
PCI\VEN_8086&CC_118000
PCI\VEN_8086&CC_1180
PCI\VEN_8086
PCI\CC_118000
PCI\CC_1180
※ このデバイスは Intel(R) Sideband Fabric Deviceを適用後に不明なデバイスで検出される

Intel(R) Dynamic Platform and Thermal Framework Manager_8.1.9999.1651_6.2_x64
Intel(R) Dynamic Platform and Thermal Framework Manager

ACPI\VEN_INT&DEV_3400
ACPI\INT3400
*INT3400

Intel(R) Dynamic Platform and Thermal Framework Generic Participant_8.1.9999.1651_6.2_x64
Intel(R) Dynamic Platform and Thermal Framework Generic Participant

ACPI\VEN_INT&DEV_3403
ACPI\INT3403
*INT3403

Intel SST Audio Device (WDM)_604.10135.2747.5232_6.2_x64
Intel SST Audio Device (WDM)

ACPI\VEN_8086&DEV_22A8
ACPI\808622A8
*808622A8


● MoreFine M1s Intel X5 Z8350 Windows 10アップデート対応デバイスドライバ

 Windowsカタログからダウンロードできる。

Intel(R) Dynamic Platform and Thermal Framework 8.2.11001.3279
20970784_eeb5f9201fd7f45beafa30e5cd24460cb50e6cd0.cab
CatalogFile=dptf_acpi.cat
DriverVer=10/10/2016, 8.2.11001.3279

Intel(R) HD Graphics 20.19.15.4549
20963732_84d9083e56e49abb6904a5ceef20c77a4d4173a9.cab
CatalogFile=igdlh.cat
DriverVer=11/10/2016, 20.19.15.4549

Intel(R) AVStream Camera 21.10586.6069.2007
20959910_d958660153a175d86793d245535f8cbf2f68a4e5.cab
DriverVer=03/02/2016, 21.10586.6069.2007
Catalogfile=iacamera64.cat

Intel SST Audio Device (WDM) 604.10135.3202.10118
c061fb6d-72a1-4230-8ea3-fb38f14ec6e5_8a9dafdb78284bf44886dc03282746104608fd58.cab
DriverVer=07/18/2016, 604.10135.3202.10118
CatalogFile=isstrtc.cat

Broadcom Serial Bus 12.0.1.971
20907497_84054eaa8afa28c56c83ac0e3a525fbc4067cbc7.cab
DriverVer=05/31/2016, 12.0.1.971
CatalogFile=btwserialbus-x64.cat

Intel Serial IO GPIO Controller 604.10146.3023.12819
  2016/02/18 604.10586.3040.12819

Intel(R) Serial IO I2C ES Controller 604.10146.3024.12813
  2016/08/30 604.10146.3025.7394
GL2460="BenQ GL2460"
CatalogFile=GL2460.cat
DriverVer=10/24/2012,1.0

Realtek RTL8153
RTL8153.DeviceDesc             = "Realtek USB GbE Family Controller"
CatalogFile = rtux64w10.cat   ;; for WHQL certified
DriverVer   = 04/28/2017,10.17.0428.2017


● MoreFine M1sの写真レビュー

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC

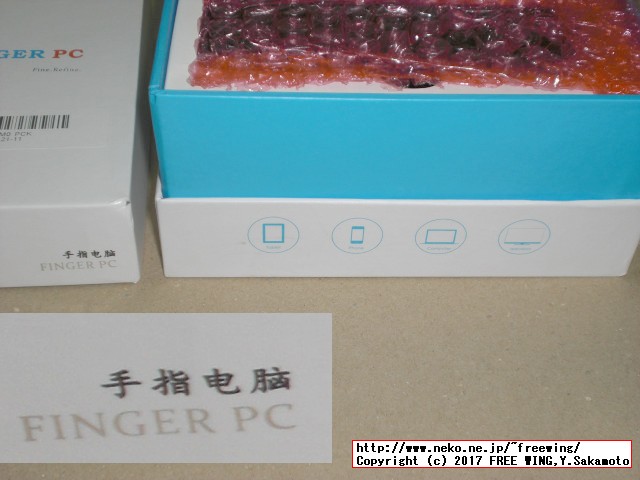

 海外では Finger PCと称します。

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC

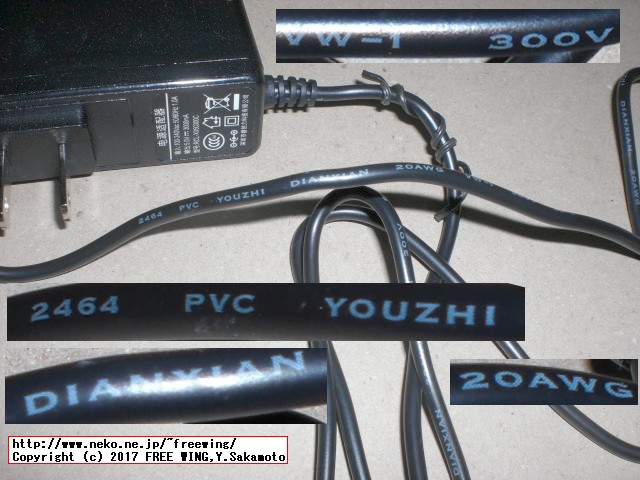

 ACアダプタのケーブルには AWG20の太い線を使用しています。合格点をあげよう!

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
 ファンの左側に排気の穴が開いています。

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
 コネクタ部分に HDMIの刻印は有りませんが、ケーブルは HDMI品質の物を使用しています。
 HDMIの延長ケーブルも付属します。

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC

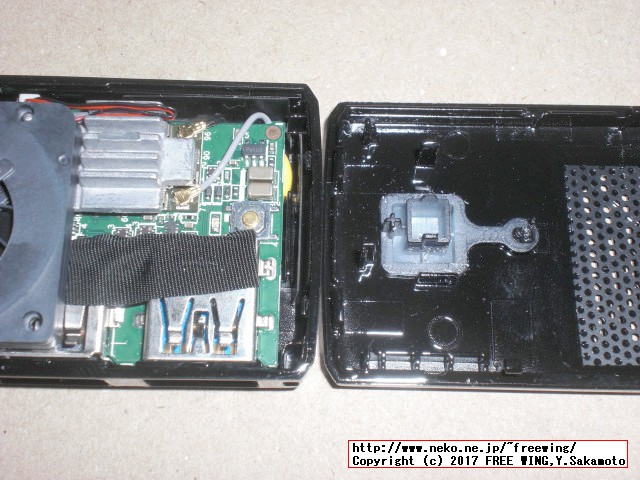

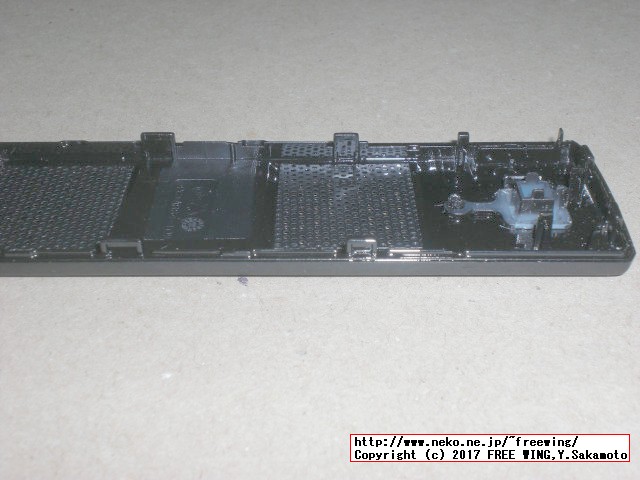

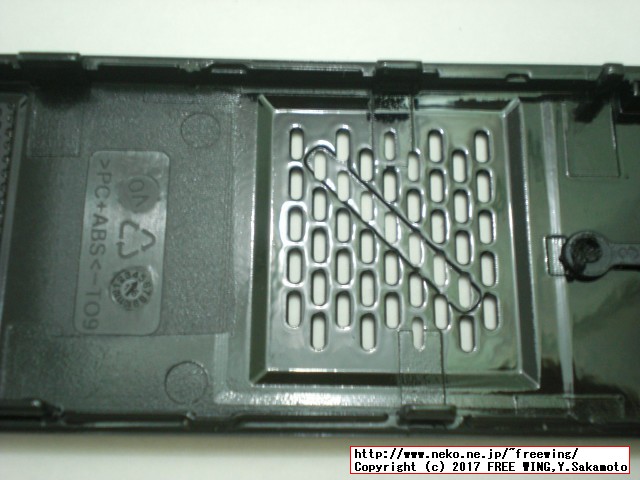

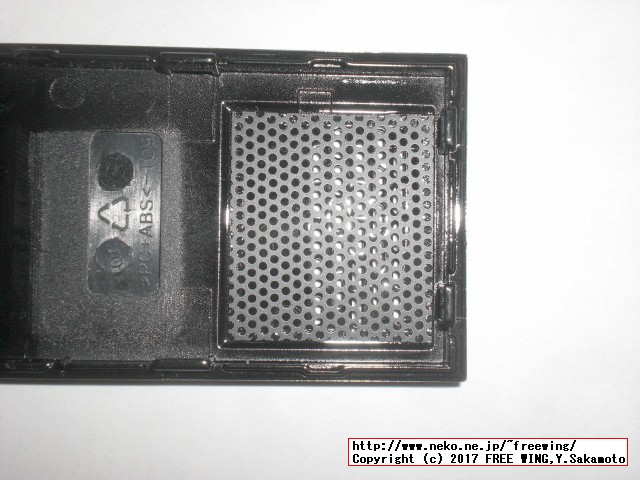

 蓋はプラ爪の嵌め込みです。

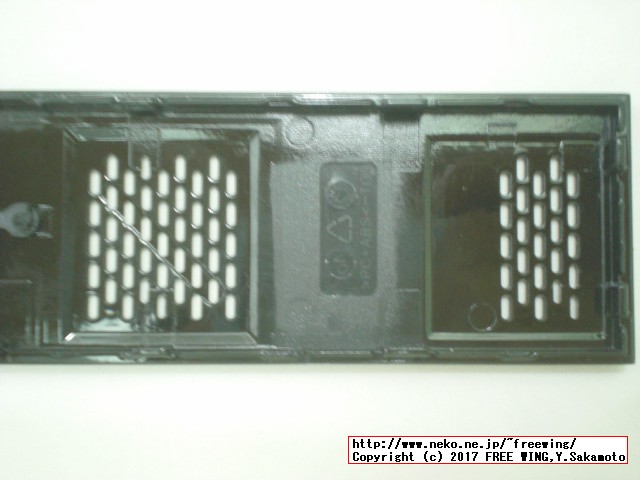

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
 給排気の改善で吸気と排気の両方の網を取りました。

・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC


・MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
MoreFine M1s Intel X5 Z8350搭載 64GB 4GB 中華スティック PC
 給排気の改善で吸気と排気の両方の網を取りました。
 エアインテーク



● MoreFine M1sは MemTest 86 V7.3でエラー無し

PassMark MemTest86 - Memory Diagnostic Tool - Troublingshooting Memory Errors

 MoreFine M1sは Hammer Testでもエラー無しなので Row Hammer問題は有りません。
Row hammer - Wikipedia

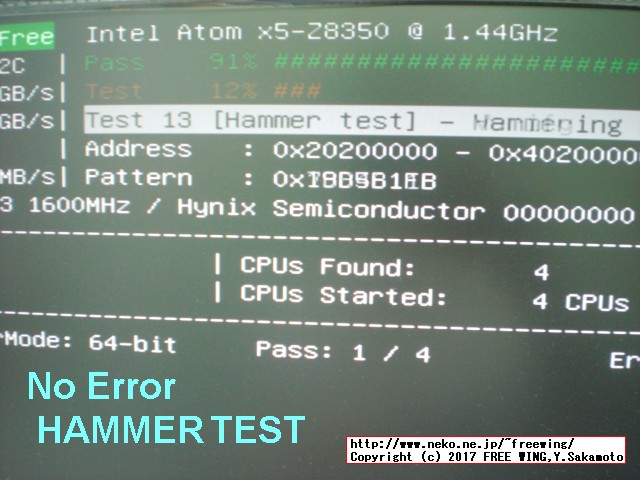

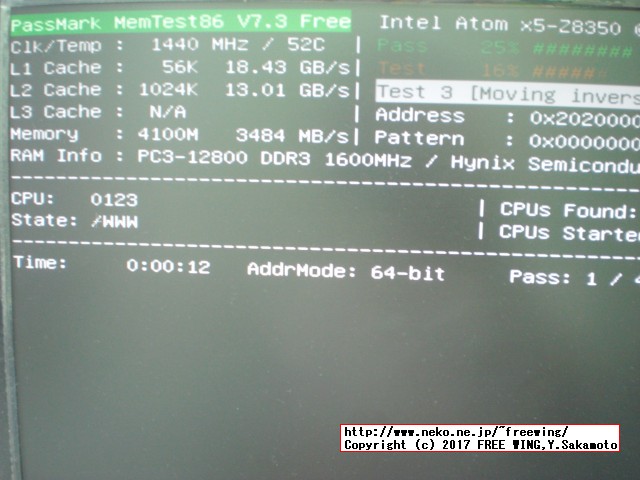

・MoreFine M1sは MemTest 86 V7.3の HAMMER Testでエラー無し
MoreFine M1sは MemTest 86 V7.3の HAMMER Testでエラー無し


・MoreFine M1sは MemTest 86 V7.3の HAMMER Testでエラー無し
MoreFine M1sは MemTest 86 V7.3の HAMMER Testでエラー無し

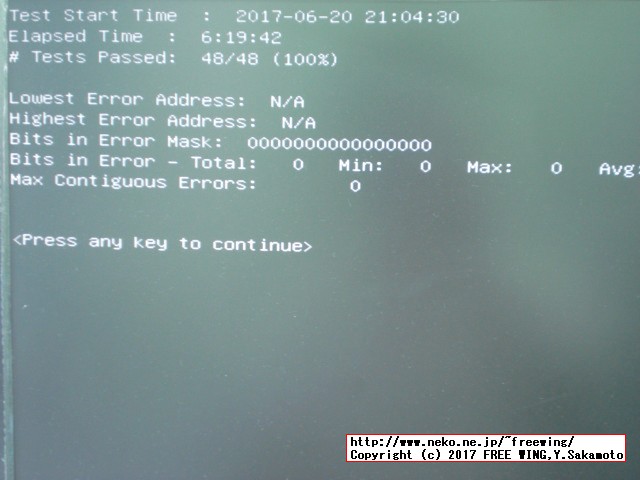

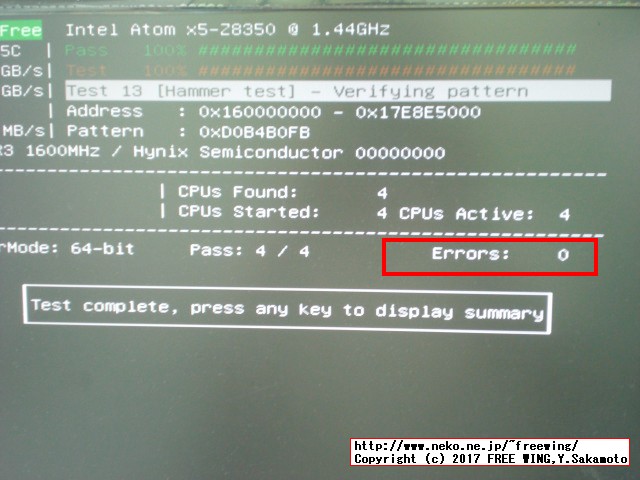

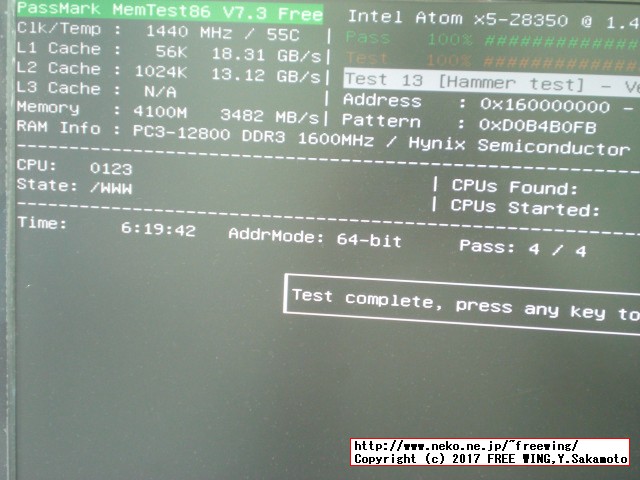

・MoreFine M1sは MemTest 86 V7.3 No Error Full Test
MoreFine M1sは MemTest 86 V7.3 No Error Full Test
 フルテストでノーエラー

・MoreFine M1sは MemTest 86 V7.3 No Error Full Test
MoreFine M1sは MemTest 86 V7.3 No Error Full Test
 総試験時間 6時間 20分。

・MoreFine M1sは MemTest 86 V7.3 No Error Full Test
MoreFine M1sは MemTest 86 V7.3 No Error Full Test




● MoreFine M1s Broken AC Adapter

 まさかの ACアダプタの差し込み部分が物理破壊の故障。

 ACアダプタをコンセントから引く抜く時に引っ掛かり感が強く有ったのを引き抜いたら、差込の金属片が取れてしまいました。
 幸い、ACアダプタの外装プラケースは単なる嵌め込みだったので、外装分解が簡単にできて内部にアクセスできました。
 それにしても酷い作りですね。さすが中華です。

 原因は ACアダプタの差込に、中華製では珍しく穴が開いていますが、その穴加工にザグリが無い為に、エッジが立っており、穴のエッジが簡単にコンセント側のボッチに引っ掛かってしまいます。(中華製品はほぼ全ての商品のコンセントの差込に抜け防止の穴が有りません。)

 外装ケースが超音波溶着だったら死んでいました。

 修理が苦手な人はこちらで新品を購入がおすすめ。
 ラズパイ用だけど、いずれも +5V 3A出力の大容量 ACアダプタです。


ラズパイ3に最適なACアダプター 5V/3.0A USB Micro-Bコネクタ出力


ASIN: B01HNO7WXI

Sato Commerce ACアダプター 5V 3A 15W (ウォールマウント Micro-B オス 1.5m)


ASIN: B015SGXWAK

Raspberry Pi用電源セット(5V 3.0A)-Pi3フル負荷検証済


ASIN: B01N8ZIJL8

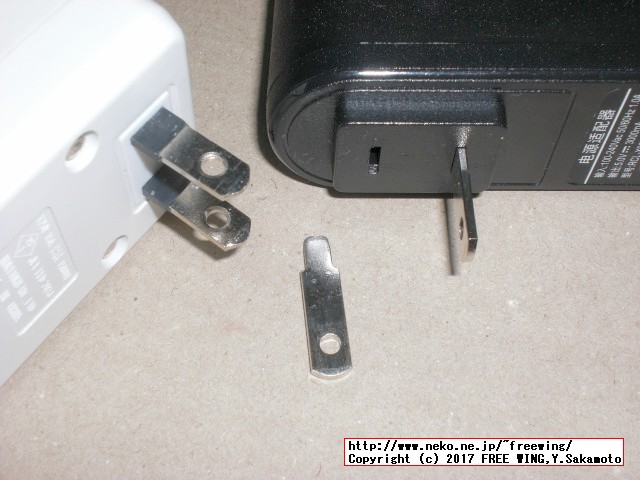

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter

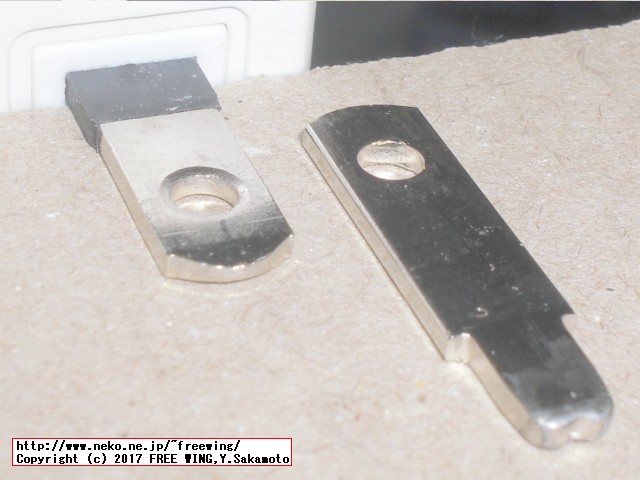

 ACアダプタの差込の部分が取れた!

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter
 ACアダプタの差込の部分が取れた!

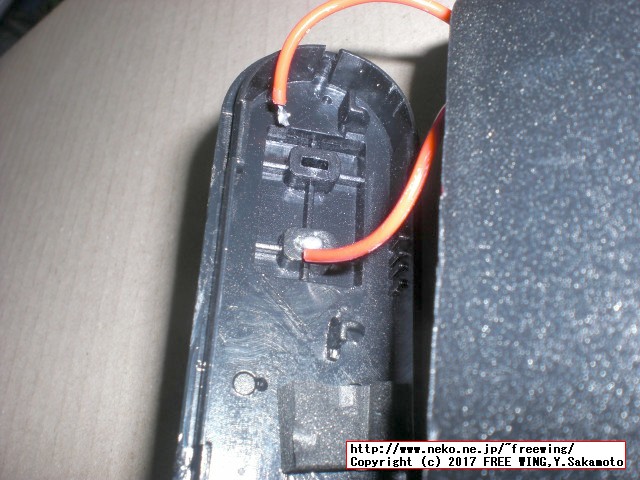

 抜け防止の穴にザグリが無いので引っ掛かりやすい。
 あと、そもそもこの形状って引き抜き方向の力に対して何の考慮もしていないよね。

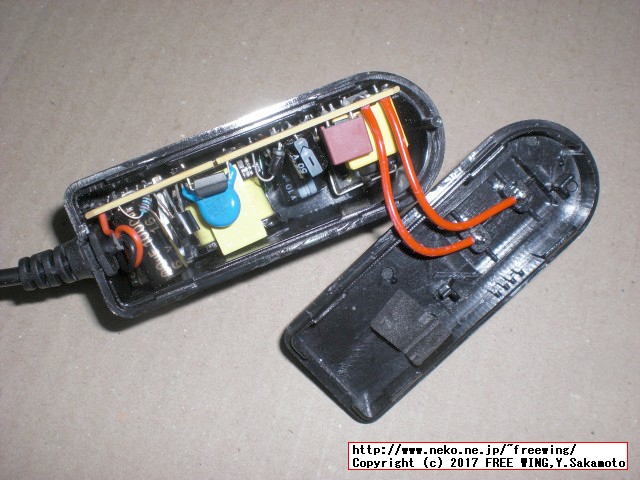

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter
 さすがの中華品質な構造!

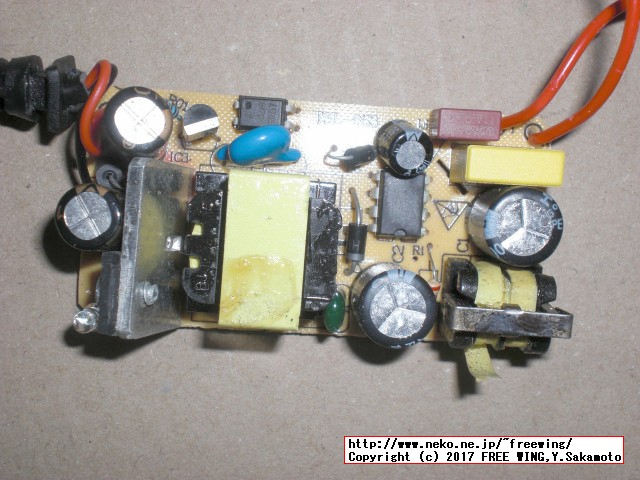

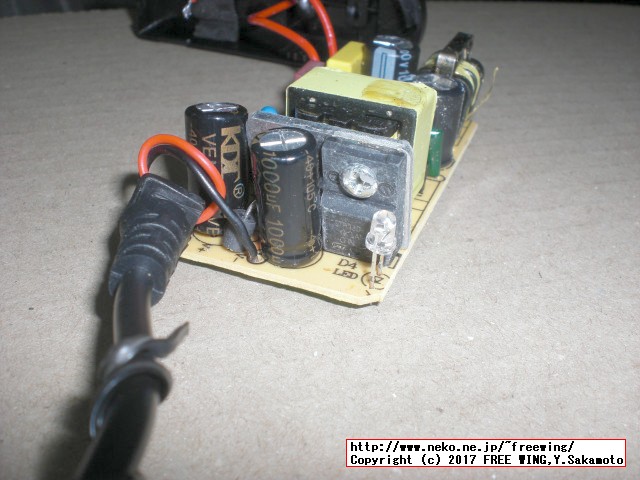

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter

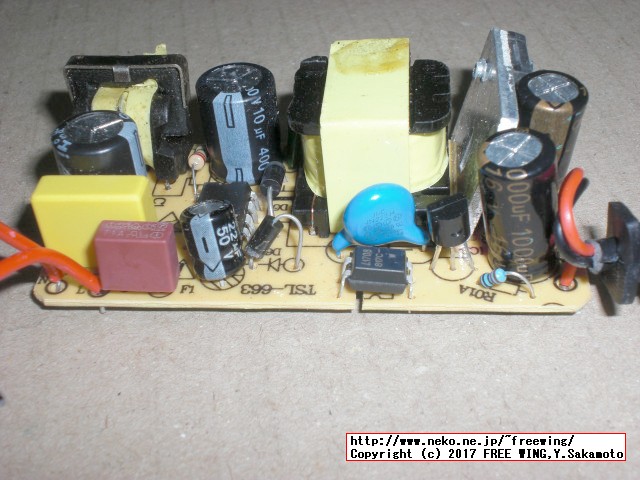

 電解コンデンサには 105℃品を使用しています。「本物ならば」ですが。

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter
 中華らしいフリーダムな部品配置と部品実装です。

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter
 TSL-663 +5V 3A

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter

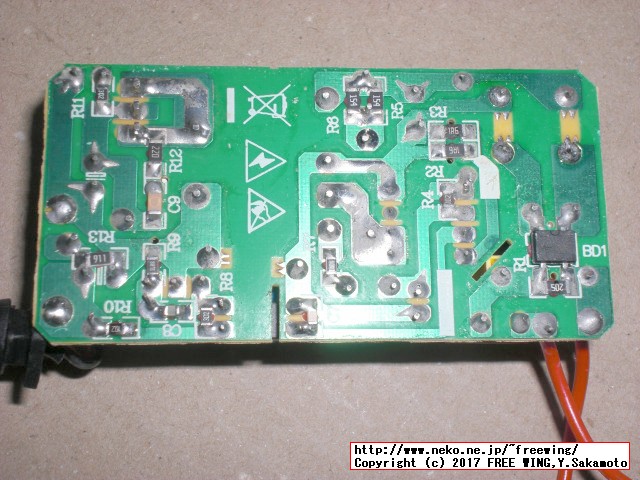

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter
 不安なハンダの色。
 クラックが入りそうな所は追い半田をしました。

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter
 修理完了!

・MoreFine M1s Broken AC Adapter
MoreFine M1s Broken AC Adapter

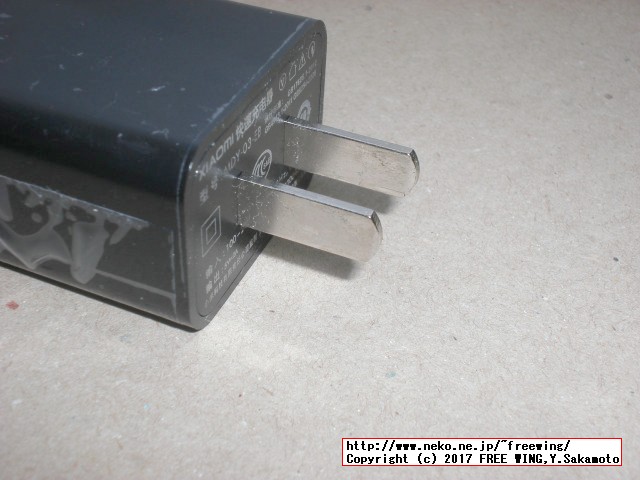

 中華製品はほぼ全ての商品のコンセントの差込に抜け防止の穴が有りません。
 写真は XiaoMi携帯の ACアダプタ


● MoreFine M1s Cooling Fan Air Flow mod.

 Morefine M1sの内部の冷却の空気の流れを改善します。

・MoreFine M1s Cooling Fan Air Flow mod.
MoreFine M1s Cooling Fan Air Flow mod.
 ファン側から吸気して、放熱フィンを通って HDMIコネクタ側から排気します。

・MoreFine M1s Cooling Fan Air Flow mod.
MoreFine M1s Cooling Fan Air Flow mod.


・MoreFine M1s Cooling Fan Air Flow mod.
MoreFine M1s Cooling Fan Air Flow mod.


・MoreFine M1s Cooling Fan Air Flow mod.
MoreFine M1s Cooling Fan Air Flow mod.

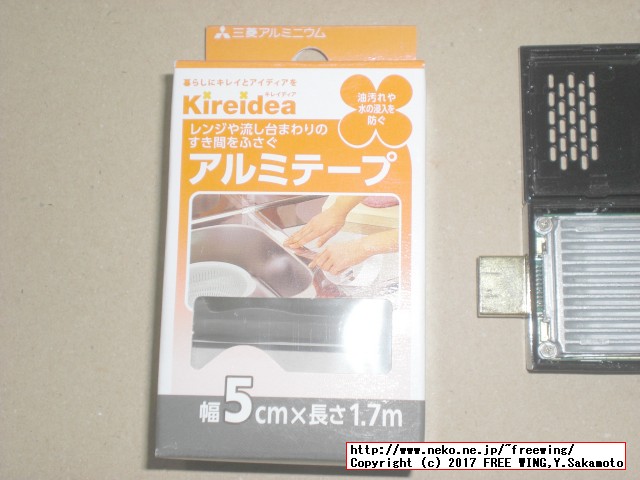

 吸気した空気が確実に放熱フィンを通って排気する様に、アルミテープで空気の逃げ道を無くします。


・MoreFine M1s Weight
MoreFine M1s Weight
 MoreFine M1s Weight 61g

・MoreFine M1s Weight
MoreFine M1s Weight

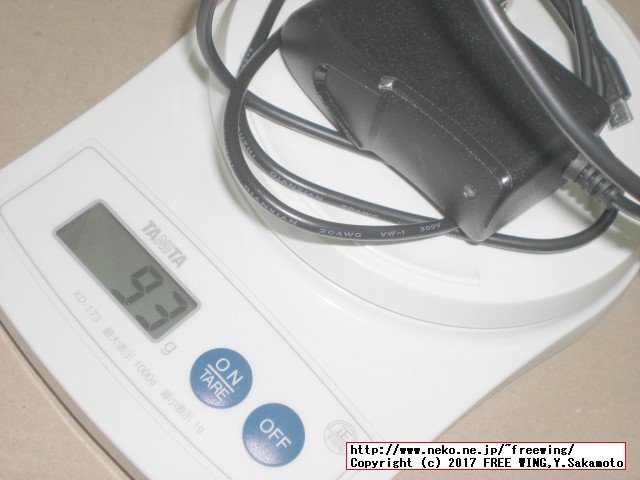

 MoreFine M1s AC Adapter Weight 93g

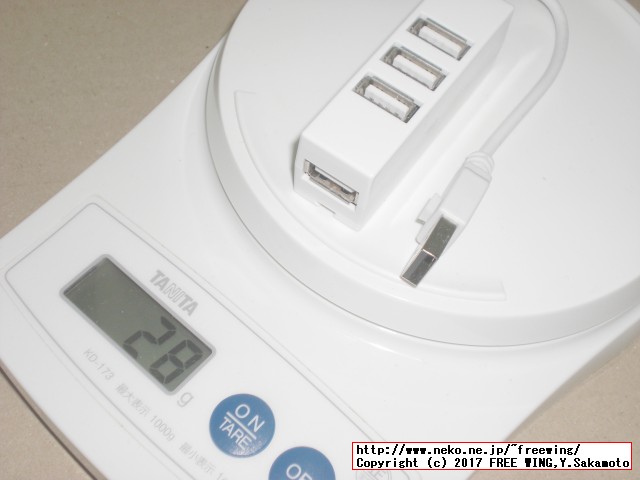

・BSH4U10 Weight
BSH4U10 Weight
 BSH4U10
BSH4U10 ケーブルを本体裏面にピッタリ固定!! 持ち運びに最適な4ポートUSBハブ

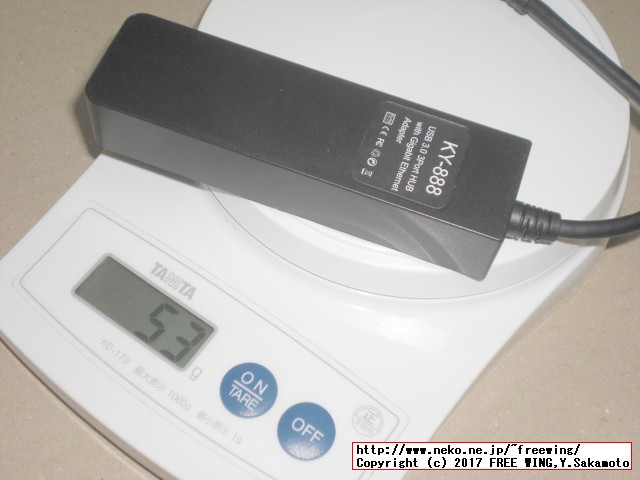

・KY-888 Weight
KY-888 Weight
・KY-888 USB 3.0 3Port HUB with Gigabit Ethernet
 USB\VID_05E3&PID_0610\5&342D5546&0&6
 Gigabit Ethernet = Realtek RTL8153
Realtek RTL8153 10/100/1000M Ethernet Controller for USB 3.0
Software: Drivers & Utilities Realtek RTL8153 RTL8153B


● スティック PC用に有ると便利なアクセサリ


センチュリー スティックPC拡張ドッキングステーション「裸族のお立ち台 for STICK PC」 CROSU2SPC


ASIN: B019DRIXQS

外部ストレージを手軽に増設できます

Diginnos DG-STKLC(スティック型パソコン用 ドッキングステーション)


ASIN: B01HCJ2T0A

有線 LAN機能も有ります

タイムリー USBファン [ 40mm角ファンモデル ] LittleFAN40U


ASIN: B00LGM68UM

外側から冷却する用で


● Windows 10

● Winaero Tweaker
http://winaero.com/

● NTLite Windowsを軽量化するアプリ Windows XPの軽量化アプリの nLiteの作者
https://www.ntlite.com/

● AutoUnattend.xml
Windows セットアップの自動化
https://msdn.microsoft.com/ja-jp/library/windows/hardware/dn898487(v=vs.85).aspx

Windows セットアップの自動化の概要
https://msdn.microsoft.com/ja-jp/library/windows/hardware/dn938367(v=vs.85).aspx

応答ファイルを構築する
https://technet.microsoft.com/ja-jp/library/cc748874(v=ws.10).aspx

Windows 10 の Autounatted (自動無人) インストール
https://blogs.technet.microsoft.com/yukinork/?p=601

Generate and download Autounattend.xml for Windows 10
Windows 10 Answer File Generator for x86 and x64 processors
http://windowsafg.no-ip.org/win10x86_x64.html

● Scankeylx - プロダクトキー検索ツール on Linux
http://www.ftechworks.mydns.jp/scankeylx/scankeylx.htm
 名前の通りプロダクトキーをハードディスクから検索します。パーティション削除、 軽いフォーマット、システムファイル喪失、不良セクタ発生など Windows が起動しなくなってしまった状態でもかなりの 確率でキーを探します。

● OCCT 4.5.0 OverClock Checking Tool
http://www.ocbase.com/
 CPU、GPU、電源のストレステストアプリ
 CPUやメモリの使用率、動作周波数、温度や電圧をグラフ化して、システムの安定度がチェックできます。

● Windows 10に .NET Framework 3.5をオフラインで追加する方法
DISM /Online /Enable-Feature /FeatureName:NetFx3 /All /LimitAccess /Source:D:\sources\sxs

※ D:\sources\sxsの D:は Windowsインストールディスクのドライブ

オフライン モードでの Windows 8 での.NET Framework 3.5 を有効にする方法
 日本語の自動翻訳が腐っているので英語の原文で見る事を推奨します。

手順 1:
Windows 8 の DVDを挿入、または、ISO イメージをマウントします。
この機能のソースは
E:\sources\sxsのフォルダーにあります。
(この場合、E: はユーザーが Windows 8 メディアを読み込んだドライブのドライブ文字です)

手順 2:
開くcmd.EXE管理者特権を持つ。

手順 3:
次のコマンドを実行
Dism.exe /online /enable-feature /featurename:NetFX3 /All /Source:E:\sources\sxs /LimitAccess
Enter キーを押す。

● 最新版の DirectX をインストールする方法

最新版の DirectX をインストールする方法

 インストールされている DirectX のバージョンを確認する
DxDiag

・ Windows 10 および Server 2016 Technical Preview
 DirectX 11.3 および 12 はこれらの Windows バージョンに含まれています。

・ Windows 7 および Server 2008 R2
 DirectX 11.0 は、Windows 7 および Server 2008 R2 に含まれています。

・ Windows XP および Windows Server 2003
 Windows XP および Windows Server 2003 用の DirectX 9.0c は、DirectX 9.0c エンドユーザー ランタイムをインストールして入手できます。

DirectX End-User Runtimes (June 2010)
 directx_Jun2010_redist.exe
 Version: 9.29.1974
 Date Published: 4/18/2011
 DirectX 9.0c オフラインインストーラ

FF14 ファイナルファンタジーXIV: 紅蓮のリベレーター ベンチマークとは

● Microsoft Visual Studio Community 2013の ISOイメージをダウンロード

Visual Studio 2013 Update 5 について
 マイクロソフトは、2015 年 7 月 20 日に Visual Studio 2013 Update 5 をリリースしました。Visual Studio 2013 Update 5 には、最新のソフトウェア更新プログラムおよび追加機能が含まれます。

 Visual Studio Community 2013 with Update 5 英語版
vs2013.5_ce_enu.iso
http://download.microsoft.com/download/A/A/D/AAD1AA11-FF9A-4B3C-8601-054E89260B78/vs2013.5_ce_enu.iso
 MD5: D84117E49747D03105CEB0D04695DC2E

 英語版なので 日本語パックを別途インストールして適用します。

 Visual Studio 2013 Language Pack 日本語
vs_langpack.exe
https://www.microsoft.com/ja-jp/download/details.aspx?id=40783
http://download.microsoft.com/download/E/D/6/ED6D6380-C3AE-4972-BD73-984CFF8D9876/vs_langpack.exe

 Tools > Options > Environment > International Settings > language

Agents for Microsoft Visual Studio 2013 Language Pack Update 5
Microsoft Visual Studio 2013 Shell (Isolated) Language Pack

● Microsoft Visual Studio Community 2015の ISOイメージをダウンロード

Visual Studio 2015 ISO ファイルの SHA-1 ハッシュ

 Visual Studio Community 2015 with Update 3
vs2015.3.com.jpn.iso
http://download.microsoft.com/download/7/7/4/7746022b-8f4f-4ace-9c18-2b5a4406e3dc/vs2015.3.com_jpn.iso
 MD5: 21b063e652c41dda83e89890e6a5f7a7
 SHA1: 5A5CA48708708802C6016A55068CADD4A1C1FF63
 7.1GB



● BangGood通販の国際郵便での到着日数、China Post 国際書留

 中国からの 国際郵便(国際書留郵便)の追跡記録

6月 5日に注文で PayPal送金。
6月 6日に発送したよ連絡。
6月 8日に郵便追跡可能に、
6月15日に到着。

RS123456789CN 国際書留
China(China Post) Delivered ( 7 Days )

状態発生日(海外で発生した場合は現地時間)配送履歴 詳細取扱局県名・国名 郵便番号
2017/06/08 20:20引受CHINA
2017/06/09 13:24国際交換局から発送GUANGZHOUCHINA
2017/06/13 08:35国際交換局に到着川崎東郵便局神奈川県 219-8799
2017/06/14 09:00通関手続中川崎東郵便局神奈川県 219-8799
2017/06/14 09:43国際交換局から発送川崎東郵便局神奈川県 219-8799
2017/06/15 04:41到着**郵便局東京都
2017/06/15 **:**お届け済み**郵便局東京都

2017-06-15 **:**日本 邮政局已妥投
2017-06-15 04:41日本 到达投递局
2017-06-14 09:00移交海关
2017-06-13 08:35日本川崎 到达互换局
2017-06-09 13:24广州互换局 已出口直封
2017-06-09 05:46广州互换局 已出口开拆
2017-06-09 02:02广州小包大宗收寄处理中心 离开,下一站【广州中心】
2017-06-09 00:36广州小包大宗收寄处理中心 已封发
2017-06-08 20:26广州小包大宗收寄处理中心 已收寄


● RAM 2GB、ROM 32GBの半分半分のスペックの国内流通品

 RAMが 2GBなので色々と厳しいと思います。
 ネット巡回、メールチェック、オフィスで文章作成程度の割り切り用途で。


I-O DATA スティック型パソコン インテルCompute Stick CSTK-32W


ASIN: B00VQUWPME

2GB 32GB

mouse パソコン スティックPC MS-NH1-W10 Windows10/2GB/32GB


ASIN: B012T45N74

2GB 32GB

Intel Compute Stick スティック型コンピューター Windows 10(32bit) 搭載モデル BOXSTCK1A32WFCL


ASIN: B014N4CZE2

Intelブランド
2GB 32GB

Intel Compute Stick スティック型コンピューター LinuxUBUNTU搭載モデル BOXSTCK1A8LFC


ASIN: B00W7KAABK

Intelブランドがこの価格!
1GB 8GBなので Windowsは動きません。

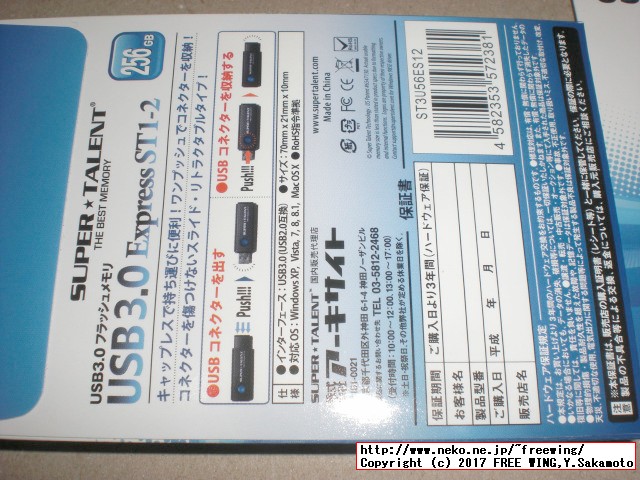

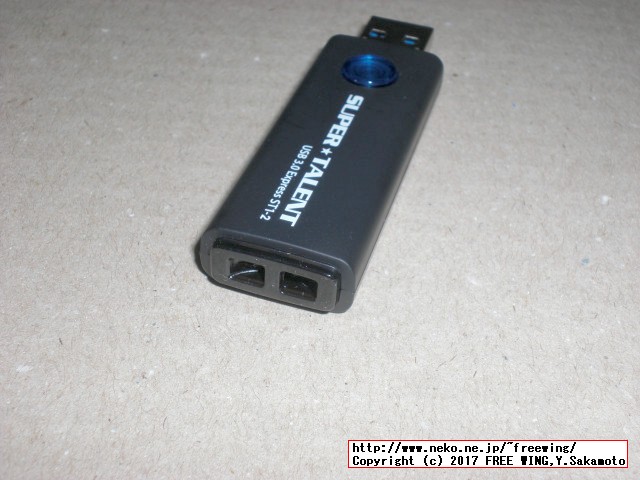

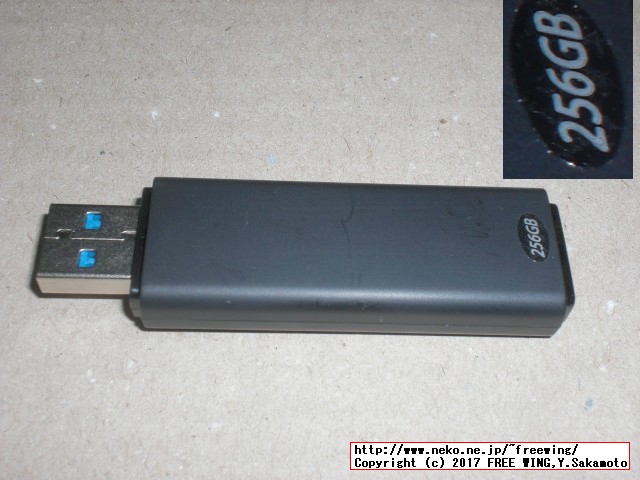

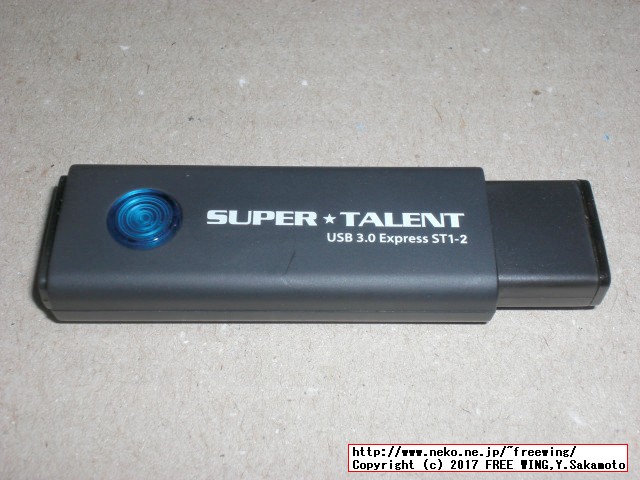

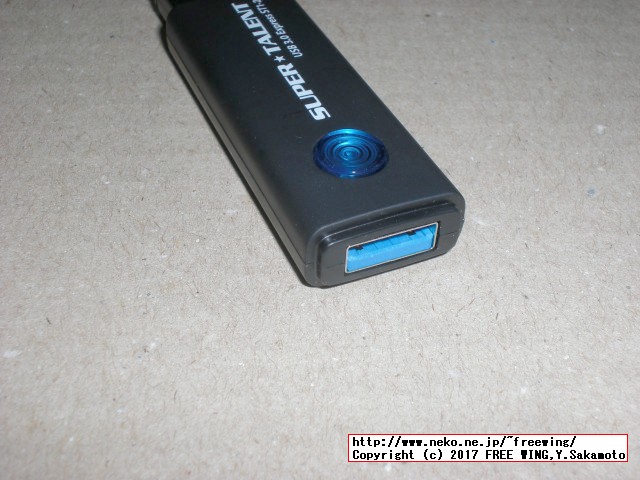

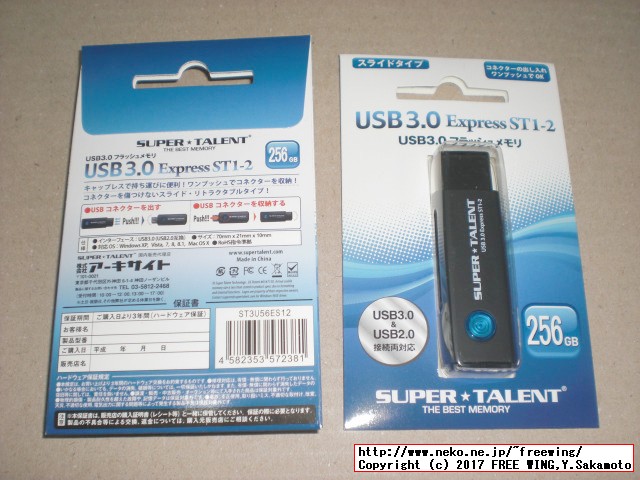

● USBメモリ 256GB USB 3.0 256GB SUPER TALENTを購入

 スティック PC用に奮発して買いました。
 日本国内の正規代理店で 3年保証が有ります。


[SUPER TALENT] 安心の3年保証 USB3.0対応 高速USBメモリ 256GB ExpressST1-2シリーズ ST3U56ES12


ASIN: B00TPKEQQ0

・USBメモリ 256GB USB 3.0 256GB SUPER TALENT
USBメモリ 256GB USB 3.0 256GB SUPER TALENT


・USBメモリ 256GB USB 3.0 256GB SUPER TALENT
USBメモリ 256GB USB 3.0 256GB SUPER TALENT


・USBメモリ 256GB USB 3.0 256GB SUPER TALENT
USBメモリ 256GB USB 3.0 256GB SUPER TALENT


・USBメモリ 256GB USB 3.0 256GB SUPER TALENT
USBメモリ 256GB USB 3.0 256GB SUPER TALENT


・USBメモリ 256GB USB 3.0 256GB SUPER TALENT
USBメモリ 256GB USB 3.0 256GB SUPER TALENT


・USBメモリ 256GB USB 3.0 256GB SUPER TALENT
USBメモリ 256GB USB 3.0 256GB SUPER TALENT

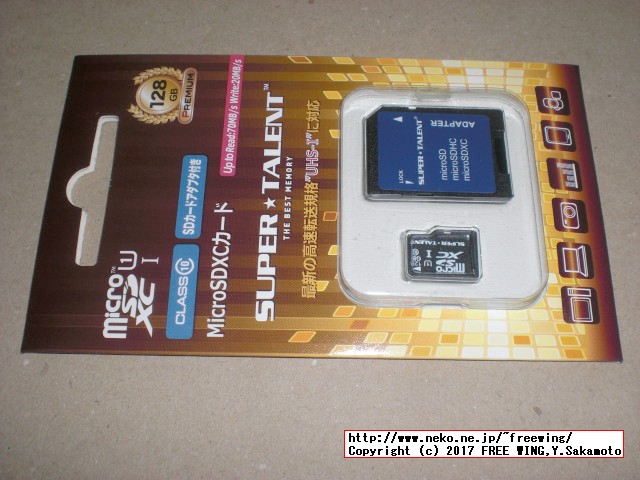

● microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENTを購入

 スティック PC用に奮発して買いました。
 日本国内の正規代理店で 3年保証が有ります。

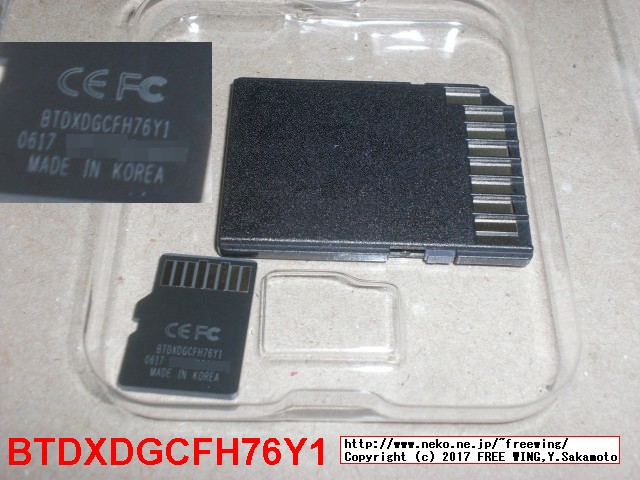

 BTDXDGCFH76Y1


スーパータレント UHS-I microSDXCメモリーカード 128GB Class10 SDXC変換アダプタ付 ST28MSU1P


ASIN: B00XP518EY

・microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT
microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT


・microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT
microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT

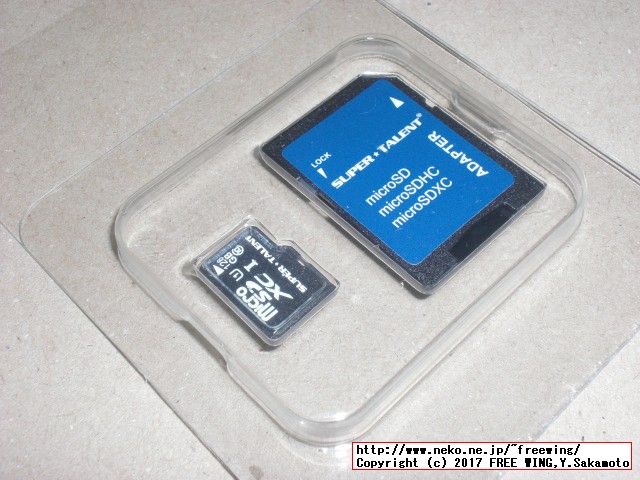

・microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT
microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT


・microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT
microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT


・microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT
microSDXC 128GB CLASS 10 UHS-I 128GB SUPER TALENT




● USB切り替えタイプのパソコン切り替え機 KVM-21UAを購入

 KVM-21UA USB KVM 2 Port切り替え機
 基板型番シルク印刷: EL-21UA 2013-04-02

 下記にまとめました。

2016/12/20
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

  HDMI 1.4b仕様 4K入力対応の 3入力 1出力 HDMI切り換え機 AZHW381 Aoeyoo AY05V14

PKDREAMER 2ポートUSB2.0 KVM VGAスイッチボックス切替機 小型パソコン切り替え器 キーボード・マウス用パソコン切替器 (2ポート)


ASIN: B06XDP9NH4

【ieGeek】2ポートUSB2.0 KVM VGAスイッチボックス切替機 小型パソコン切り替え器2port キーボード・マウス用パソコン切替器


ASIN: B00Y4L2G5I


● USB切り替えタイプのパソコン切り替え機 KVM-401UKを購入

 USB 2ポート切り替えが動いたので 4ポート切り換えタイプも購入してみました。

 KVM-401UK USB KVM 4 Port切り替え機
 基板型番シルク印刷: KT-401UK

 下記にまとめました。

2016/12/20
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利
4K対応の 3入力 1出力の HDMIセレクターを買ってみた、HDMI機器が複数有る場合に便利

  HDMI 1.4b仕様 4K入力対応の 3入力 1出力 HDMI切り換え機 AZHW381 Aoeyoo AY05V14

ES-Tune KVM切り替え器 1出力4入力 パソコン切り替え器 手動 4port USB2.0 プラグ・アンド・プレイ


ASIN: B01MDQ7459

ieGeek 4ポートUSB2.0 KVM VGAスイッチボックス切替機 パソコン切替器


ASIN: B00Y4LY83Q


● HDMI切り換え機、USB 3.0ハブ他


サンワサプライ HDMI切替器(自動切替なし・3入力・1出力) SW-HD31ML


ASIN: B00NPFH7DU

iBUFFALO USB3.0ハブ 4ポートセルフパワータイプ マグネット付き ブラック BSH4A08U3BK


ASIN: B00ZYTW4QU

 安心のセルフパワー(ACアダプタ電源付き)で安定動作

BUFFALO USB3.0 バスパワー 4ポート ハブ ブラック BSH4U105U3BK


ASIN: B01N79VTPJ

 バスパワーはこちら、安心の BUFFALO製

WTH USB 3.0 3ポート ハブ USB3.0 高速ハブ LANアダプタ付き 軽量 コンパクト Microsoft Surface、iMac、MacBook Air、MacBook Pro、MacBook、Mac Mini、PS4、Ultrabooks ブラック (USB3.0 ブラック)


ASIN: B06XPX21KK

 USB 3.0接続の USB HUBと 有線 LANアダプタ 2 in 1



・KY-888 USB 3.0 3Port HUB with Gigabit Ethernet
 USB\VID_05E3&PID_0610\5&342D5546&0&6

・個別スイッチ付き 4 PORTS USB 3.0 High Speed Hub
 USB\VID_05E3&PID_0610\5&342D5546&0&6
 GL3520 OV4DA01Y22 705N0SG6100


● 中華製 USB 3.0ハブを接続したまま電源を入れて Windows 10 OSを起動すると BSODのブルースクリーン

 中華製 USB 3.0ハブを接続したまま WINDOWS 10を起動すると起動途中で BSODのブルースクリーンになって勝手に再起動

 WINDOWS 10 Connecting USB 3.0 HUB BSOD USBHUB3.SYS DRIVER_IRQL_NOT_LESS_OR_EQUAL STOP 0x0000000A IRQL NOT LESS OR EQUAL

 USB ROOT HUBの設定の詳細オプションで電源を管理するをオフにしても駄目(BSODになる)。
 Windows 10が起動後に中華製 USB 3.0ハブを接続した場合は大丈夫で BSODのハングをしない。

 中華製 USB 3.0ハブの素性 Genesys Logic
 USB\VID_05E3&PID_0610 USB 2.0で認識時
 USB\VID_05E3&PID_0610\5&342D5546&0&6 USB 2.0で認識時

 USB\VID_05E3&PID_0616 USB 3.0で認識時
 Genesys Logic GL3520の系列を使用していると思われる。
 ※ Genesys Logic GL3520は USB 3.0で認識時に USB\VID_05E3&PID_0612になる。
Genesys Logic GL3520 USB 3.1 Gen 1 MTT Hub Controller

 GL3521 USB 3.1 Gen 1 MTT Hub Controller
 GL3522 USB 3.1 Gen 1 MTT Hub Controller
 GL3523-S USB 3.1 Gen 1 Hub Controller with Native USB Type-C Integrated

 Microsoft provides the Usbhub3.sys driver for managing SuperSpeed (USB 3.0) USB hubs.
 The driver is loaded when a SuperSpeed hub is attached to an xHCI controller.
USB host-side drivers in Windows

 ・USB 3.0 driver stack
  USB 3.0 host controller driver (Usbxhci.sys)
  USB host controller extension (Ucx01000.sys)
  USB hub driver (Usbhub3.sys)

・USBHUB3.sys USB3 HUB Driver
Windows 8: What's new for USB

・UCX01000.sys USB Controller Extention driver
・USBXHCI.sys USB XHCI Driver



iBUFFALO USB3.0ハブ 4ポートタイプ ブラック BSH4U20U3BK


ASIN: B00AF0MR6U

 BSH4U20U3BKは中の搭載チップが Genesys Logic GL3520の情報有り。
 対応OS Windows 8.1(64ビット/32ビット) / 8(64ビット/32ビット) / RT / 7(64ビット/32ビット) / Vista(64ビット/32ビット) / XP
  Mac OS X 10.8 / 10.7 / 10.6 / 10.5 / 10.4 / 10.3 / 10.2
 ※ 対応OSに Windows 10が書かれていません。

 USB 3.0 HUB用コントローラ ICの例
 ルネサス製(NEC) uPD720210
 GENESYS Logic製 GL3520
 ~~ 壁 ~~
 VIA製 VL812
 ASMedia USB 3.1 XHCI Host Controller
 Etron USB 3.0 Host Controller EJ168 EJ188 EJ198


●その他の小型 PC


Diginnos DG-CANPC (ボトル型パソコン Windows 10)


ASIN: B01MA2E93U
 Cherry Trail世代の「Intel Atom x7 Z8700」CPUを採用。
 新型で強力な処理能力を持つクアッドコアプロセッサ、4GBメモリ、高速無線LANを搭載。
 内臓のバッテリーによって、据え置きPCとしても十分な性能を気軽に持ち出すことが可能です。
 ストレージ容量(eMMC SSD)が 32GBなので見送り。(私の使用方法では 32GBでは足りない)
 64GBだったら即買いなんですが、コストダウンの為か勿体無い。

Cenovo King Kong V6W
Cenovo King Kong V6W Intel Atom Cherry Trail Z8300 4GB/64GB欲しいなぁ。
Cenovo 深圳市辰想智能科技有限公司
AliExpress.com Product - 2016 New Cenovo Kingkong Mini PC Cherry Z8300 Quad Core Windows 10 TV BOX 4GB/64GB 2.0MP Camera Mini Computer PC BT USB3.0

ECDREAM V6W 深圳市壹顺科科技有限公司
Full aluminum windowns10 ECDREAM V6W Intel Atom Cherry Trail X5-Z8300 2G/32G camera/MIC mini PC computer for education online

BBEN 博本智能科技(深圳)股份有限公司
BBEN MN-C200
AliExpress.com Product - BBen Mini PC Windows 10 Ubuntu/Linux Intel Minipc Z8300 Quad Core Memory 2G 4G 2.0MP Camera 3.7V/300mAh Battery LED WiFi BT4.0

Vorke V1 Braswell Celeron J3160か、Vorke V1 Plus Apollo Lake J3455欲しいなあ。
ただ、Vorke V1 Plusの方は RAMが基板直付けで交換増設できない。

Vorke V1
 Changable to 8GBの記述が有る。
Vorke V1 Plus
 SSDと SATAのアップグレードができるとしか書いていない。(RAMは基板に直付け半田付けで増設や交換は不可能。)
 SO-DIMMソケット搭載の Vorke V1 Plusが数ヵ月後(9~10月くらい)に出るとの情報有り。(ソースは俺が Vorkeのサポートに直接聞いた)
AliExpress.com Product - VORKE V1 Plus Intel Apollo Lake J3455 4K@60hz 4G RAM 64GB SSD Windows MINI PC 802.11AC WIFI Gigabit LAN Bluetooth4.2 HDMI & VGA


Beelink S1 Intel mini PC N3450 (4G+64G)
AliExpress.com Product - Beelink S1 Mini PC Intel N3450 Support Windows 10 Voice Control

MeLE PCG35 Apo
 メモリは基板に直付け。RAMメモリの増設や交換は不可能。(ソースは俺が MeLEのサポートに直接聞いた)
AliExpress.com Product - Fanless Windows 10 Mini PC Desktop MeLE PCG35 Apo 4GB 32GB Intel Apollo Lake Celeron J3455 4K HDMI VGA WiFi USB Type C HDD SSD



● VOYO V1 N4200 8GBを買いました。

VOYO --- official website
VOYO V1 VMAC mini PC

VOYO V1 Apollo Pentium N4200 8G RAM 32G eMMC 128G SSD Mini PC TV Box Support for Windows System
VOYO V1 Apollo Pentium N4200 8G RAM 32G eMMC 128G SSD Mini PC TV Box Support for Windows System

Product ID: SKU588814
販売価格:US$ 259.99 日本への配送料無料

 Vorke V1 Plus Apollo Lake J3455の 8GBモデルが待ちきれず、VOYO V1 N4200 8GBを買いました。
 どうしてもメモリ容量(RAM)が 8GBの物が欲しかったので VOYO V1 VMAC mini PC N4200の RAM 8GB、M.2 SSD 128GB eMMC 32GBモデル + 専用 SATAケーブルを購入しました。
 RAM 8GBと M.2 SSD 128GBの価格と考えれば N4200 CPUでも十分なコスパとなります。
 (但し実際は Core i3 6100Uの HYSTOUのベアボーンが $180位なので微妙と言えば微妙。)

 VOYO V1用 SATAケーブル。最安値と思われます。(VOYO公式は $20する)
SATA cable for VOYO Vmac PC N4200/N3450
US $8.66 - Free Shipping to Japan

●不明なデバイス:ACPI\INT3404 Intel DPTF ACPI

Intel(R) Dynamic Platform and Thermal Framework Fan Participant
Class=DPTF
ClassGUID={C3077FCD-9C3C-482f-9317-460712F23EFD}
INTEL = "Intel"
ClassName = "Intel(R) Dynamic Platform and Thermal Framework"
DiskName = "Intel(R) Dynamic Platform and Thermal Framework"

● N4200 Intel HD Graphics 505

インテル Pentium プロセッサー N4200 2M キャッシュ、最大 2.5 GHz

PCI\VEN_8086&DEV_5A84 - Pentium N4200 Intel HD Graphics 505

Downloads for Intel Pentium Processor N4200 (2M Cache, up to 2.5 GHz)

Intel Graphics Driver for Windows* [15.46] Version: 15.46.02.4729 Date: 7/11/2017
win64_154602.4729.zip

 最新の
Intel Graphics Driver for Windows* [15.46] Version: 15.46.05.4771 (Latest) Date: 8/23/2017
win64_154605.4771.zip
 でも N4200に対応している。
; BXT HW
%iBXTGTP%     = iBXTD_w10, PCI\VEN_8086&DEV_5A84
%iBXTGTP%     = iBXTD_w10_DS, PCI\VEN_8086&DEV_5A84
iBXTGTP       = "Intel(R) HD Graphics"



Tags: [ノートパソコン], [Windows PC]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう
大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう

  Raspberry Piの開発環境の構築やタッチパネル付き液晶ディスプレイや各種センサーの使い方まとめ

VOYO I8 Pro 11.6インチ 1920x1080、Helio X27 10コア、SIM 2枚差し DSDS可能なタブレットの開封レビュー
VOYO I8 Pro 11.6インチ 1920x1080、Helio X27 10コア、SIM 2枚差し DSDS可能なタブレットの開封レビュー

  11.6インチの大型液晶のタブレット VOYO i8 Pro 4GB + 64GB、MediaTek Helio X27のデカコア CPU搭載

SIM 2枚差し同時待ち受け DSDS可能な Xiaomi Mi Play Helio P35 4GB + 64GB版のレビュー
SIM 2枚差し同時待ち受け DSDS可能な Xiaomi Mi Play Helio P35 4GB + 64GB版のレビュー

  小米科技の 2枚差し同時待ち受け DSDS可能な SIMフリー スマホ Xiaomi Mi Play、MediaTek Helio P35

ドコモ、ソフトバンク系の 2枚差し同時待ち受け DSDS可能な Redmi 6A Helio A22 32GB + 2GB版
ドコモ、ソフトバンク系の 2枚差し同時待ち受け DSDS可能な Redmi 6A Helio A22 32GB + 2GB版

  小米科技の 2枚差し同時待ち受け DSDS可能な SIMフリー スマホ Xiaomi Redmi 6A、MediaTek MT6762M

BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)
BangGood通販はドローン以外にも面白い商品がまだまだ有った(電子工作編)

  レーザー彫刻機、カラー液晶の DIYオシロ、Arduinoや Raspberry Pi用の小型カラー液晶

小型のポータブル オシロスコープ キット DSO150を購入。組み立て時の注意事項まとめ。
小型のポータブル オシロスコープ キット DSO150を購入。組み立て時の注意事項まとめ。

  BangGood通販で JYE Tech DSO-150 15001K Oscilloscopes Kits DSO Shellを組み立てと組み立て時の注意事項まとめ。

LED電球で省エネに!2016年は電力自由化が始まります!
LED電球で省エネに!2016年は電力自由化が始まります!

  BangGoodで激安の LED電球を買ってみた、3W~9W、電球色と昼白色と各種有ります

LED電球で省エネに!2016年は電力自由化が始まりました!
LED電球で省エネに!2016年は電力自由化が始まりました!

  BangGoodで激安の 色々なタイプの LED電球を買ってみた。続編

GSM方式のクレジットカードサイズの薄型携帯を買いました
GSM方式のクレジットカードサイズの薄型携帯を買いました

  AIEK M5 GSM CARD size Mobile Phone

超小型ドローンのトイクアッド Cheerson CX-10Aを買ってみた
超小型ドローンのトイクアッド Cheerson CX-10Aを買ってみた

  超小型で格安のトイクアッド CX-10Aの写真紹介、ヘッドレスモード付き

空撮可能のカメラ付き FPV機能付きのドローン Cheerson CX-30Wを買ってみた
空撮可能のカメラ付き FPV機能付きのドローン Cheerson CX-30Wを買ってみた

  高性能で格安のトイクアッド CX-30Wの写真紹介、スマホで操縦

空撮可能で低価格で買える初心者向けの小型ドローンのまとめ、カメラ付き、FPV機も
空撮可能で低価格で買える初心者向けの小型ドローンのまとめ、カメラ付き、FPV機も

  高性能で格安のドローン(トイクアッド、クアッドコプター)を海外通販で安く買う方法

海外通販で購入した国際郵便で送られた商品を追跡する方法 PostNL編
海外通販で購入した国際郵便で送られた商品を追跡する方法 PostNL編

  海外通販の国際郵便の荷物が日本に届くまでを追跡、PostNL オランダ郵便の場合、その他の国際 EMS郵便や FedExなども

Core i7搭載で 1万円台(139ドル)で買える超小型の省スペースパソコン XCY X30 miniがバングッドの通販で登場
Core i7搭載で 1万円台(139ドル)で買える超小型の省スペースパソコン XCY X30 miniがバングッドの通販で登場

  XCY X30 Mini PC Intel Core I7-4500U ベアボーンPC Banggood 割引クーポン BGCY4500Uで US$139.99

【随時更新】Banggoodの割引クーポン & セール情報【更新即反映】
【随時更新】Banggoodの割引クーポン & セール情報【更新即反映】

  Banggood 割引クーポン一覧(ノートPC・タブレット・スマホ・その他)




[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2017 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/morefine_m1s_stick_pc_z8350/
