・2016/12/28

小型のポータブルオシロスコープキット DSO150を購入。組み立て時の注意事項まとめ。

(BangGood通販で JYE Tech DSO-150 15001K Oscilloscopes Kits DSO Shellを組み立てと組み立て時の注意事項まとめ。)

Tags: [海外通販], [通信販売], [電子工作], [Raspberry Pi]

● BangGood通販はドローン以外にも面白い商品がまだまだ有った

　BangGood通販でドローン以外の楽しそうな物をピックアップしてみた。しかも格安。
　ラジコンのドローン通販で有名なバングッドで面白い商品を見つけてみた

・2015/06/14

超小型ドローンのトイクアッド Cheerson CX-10Aを買ってみた
超小型で格安のトイクアッド CX-10Aの写真紹介、ヘッドレスモード付き

・2015/07/16

BangGood通販はドローン以外にも面白い商品がまだまだ有った（電子工作編）
レーザー彫刻機、カラー液晶の DIYオシロ、Arduinoや Raspberry Pi用の小型カラー液晶

・2016/12/23

LED電球で省エネに！2016年は電力自由化が始まりました！
BangGoodで激安の色々なタイプの LED電球を買ってみた。続編

●小型のオシロスコープキット DSO138、液晶画面は 2.4インチ 320x240、26万色、Cortex-M3 ARM processor STM32F103C8
Version 13801K

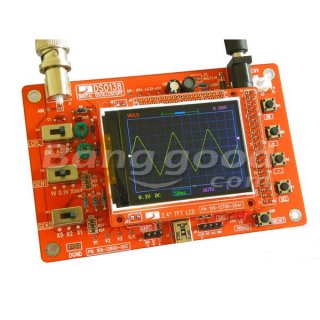

● DSO138 13801Kのマイナー改良バージョン 13803K Update (2015.06.29)

Orignal JYE Tech DSO138 DIY Digital Oscilloscope Kit SMD Soldered 13803K Version With Housing
Product ID: 1051616
販売価格：US$ 22.98 日本への配送料無料
・改良：観測する信号に載るノイズが小さくなっている
・改良：波形保存機能とか
・表面実装部品半田付け済み
・アクリルケース付き
・+5Vから +9Vへのステップアップコンバータ JYE140があると USB電源でも動く
Version 13803K (113-13801-050)

　製造元：JYE Tech. DSO 138 DIY Kit
JYE Tech. DSO 138 DIY Kit
　ファームウェアはオープンソース

　※ Version 13804K (113-13801-050)は表面実装部品が半田付けされていません。初心者は買わない方が良いです。

　秋月電子で 1キット￥3,780（税込）表面実装部品半田付け済みモデル。
２．４ｉｎｃｈ　カラーＴＦＴ　デジタルオシロスコープキット　ＤＳＯ１３８ [13803K]
　※チップ抵抗の取り付けにチャレンジされたい方は [13804K] 3400円

　BangGoodは JYEの純正品？本物？
Sellers reported selling FAKE DSO138 kits
　by jye1 » Thu Oct 08, 2015 8:46 pm
　BangGood ordered DSO138 kits directly from us since the end of August.
　BangGoodは 2015年 8月から直接 JYEから仕入れている。（JYE純正品）

　SainSmartの黒基板は非正規品。

SMO　DSO138オシロスコープフル部品 (インストール)
ASIN: B00WFQAYM6

【ノーブランド品】DSO138　デジタル　オシロスコープキット　電子部品
ASIN: B01KAI0VY6

KKmoon　DSO138 デジタル・オシロスコープ　2.4インチTFT　ハンドヘルドポケットサイズ　オシロスコープ　キットDIYパーツ　電子学習セット 1Msps
ASIN: B01FVLVZQA

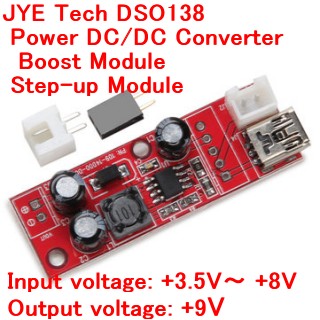

● JYE140 - Step-up DC/DC Converter

　+5Vから +9Vへのステップアップコンバータがあると USB電源でも動く
JYE140 - Step-up DC/DC Converter

Orignal JYE Tech DSO138 Power DC/DC Converter Boost Module Step-up Module Board
Product ID: 1000089
販売価格：US$ 3.89 日本への配送料無料
　Input voltage: +3.5V - +8V
　Output voltage: +9V
　Output current: 150mA (when the output voltage is + 9V)
　USB電源や 3.7Vバッテリー駆動が可能になります。
　USB入力端子付き。
JYE140 - Step-up DC/DC Converterの回路図
　DSO150でも使えました（動作確認済み）

　昇圧 IC MC34063
MC34063A 1.5-A Boost/Buck/Inverting Switching Regulator
　1.5Aは DSO130で使う場合にはオーバースペックだなぁ。
　※ 本当に 1.5A出力をする場合は放熱対策等をする必要が有ります。

　昇圧 IC MC34063は降圧にも対応しているので 100均の「自動車用の12V to 5V USB電圧変換アクセサリ」にも使われている事が多いです。

● JYE140よりも便利かも？ USB電源を +9Vにする昇圧形電源ケーブル

　BangGoodのリンク

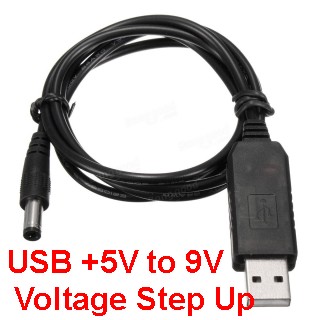

USB DC 5V to DC 9V Step-up Module Converter Male Connector Plue 2.1x5.5mm
Product ID: 1052130
販売価格：US$ 2.18 日本への配送料無料

　DSO150で使えました。

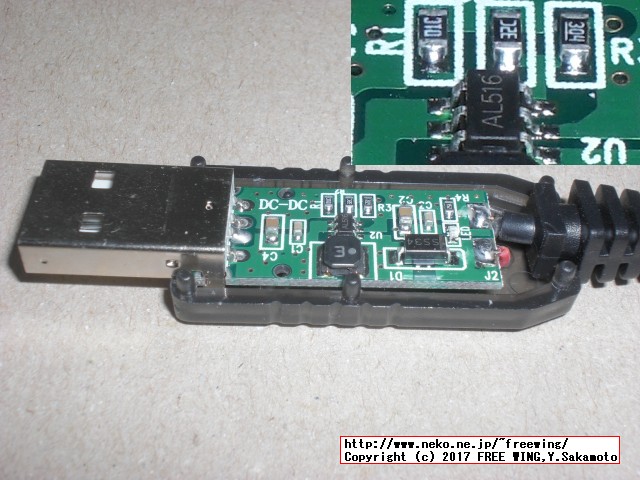

　昇圧の ICの刻印は AL516で SOT23（SC-74）の 6pinです。

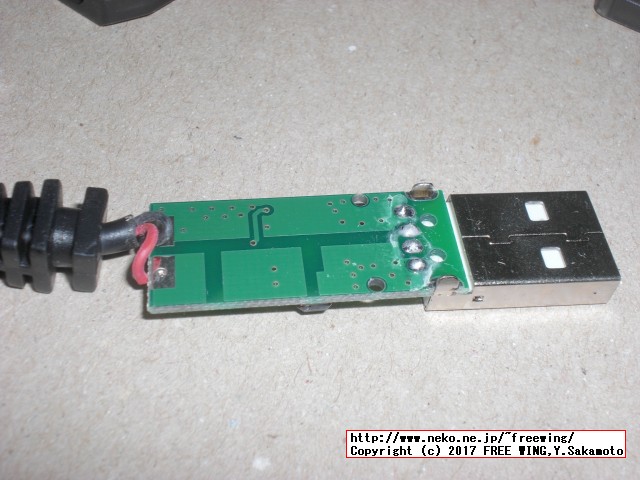

・USB電源を +9Vにする昇圧形電源ケーブル

・USB電源を +9Vにする昇圧形電源ケーブル

　昇圧 ICの刻印 AL516 SOT-23-6 SC-74

・USB電源を +9Vにする昇圧形電源ケーブル

　アマゾンはこちら（商品説明から内部回路が違う感じ）

LANMU USB DC電源供給ケーブル 5V-9V/5V-12V 電源ケーブル USB→DC(外径5.5mm内径2.1mm)電源供給ケーブル 5.5*2.1と5.5*2.5通用　長さ1m(5V To DC 9V)
ASIN: B01G3ERI42
・入力電圧：DC 5V
・出力電圧：DC 9V and 12V

● JYE140よりも安い。昇圧基板モジュール

HiLetgo 2A DC-DC ブーストステップアップ転換モジュール Micro USB 2V-24V to 5V-28V 9V 12V 24V
ASIN: B01D0WSBGY
・入力電圧：2V~24V
・最高の出力電流：2A（1A内の使用に推薦される）
・最高の出力電圧：> 28V（26V以内に使用に推薦される）
・効率：> 93%（効率は入力と出力の差別的なプレッシャーと関連する）

● DSO138の後継機 DSO150 15001K（ただし DSO138に有る SD-Card機能や USB接続機能は削除）
　今回の購入品

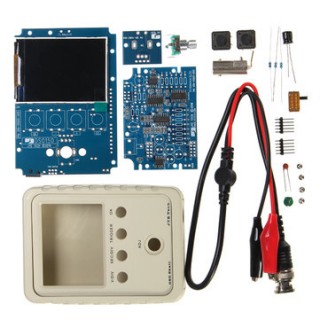

DSO Shell (DSO150) Oscilloscope DIY Kit

Orignal JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing
Product ID: 1093865
販売価格：US$ 24.00 日本への配送料無料
　Analog bandwidth: 0 - 200KHz
　Sensitivity: 5mV/Div - 20V/Div
　Coupling: DC, AC, GND
　Supply current: 120mA @ 9V
　Dimension: 115mm x 75mm x 22mm

　BangGoodの商品名の登録が「DS0150」（DSオーが DSゼロ）となっているので注意。

15001K - 表面実装部品が実装済み、ケース付き
15002K - 表面実装部品が未実装、ケース付き
15003K - ケース無し

KKmoon 2.4インチTFT　デジタル・オシロスコープ　ポケットサイズ　DIYキット　ケースSMDハンダ付け　学習セット 1MSa/ s 0-200KHz
ASIN: B01MAWKEUN

　秋月電子でも DSO150の取り扱いが開始されました！
ＤＳＯ　Ｓｈｅｌｌ　（ＤＳＯ１５０オシロスコープキット） [DSO Shell DIY kit (15001K)] 通販コード　K-11890
　発売日　2017/03/29
　1セット￥3,500（税込）

● DSO150 miniと言う AVRを使用した小型タイプが存在する。

AVR DSO150 ポケットサイズデジタルオシロスコープ　ボード　ATmega88
ASIN: B008AHV680

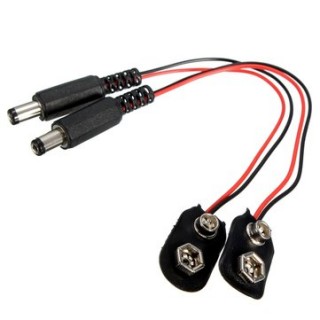

● 9V Battery Buckle Snaps Power Cable

　DSO150 15001Kと USB電源動作用に JYE140 - Step-up DC/DC Converter、9V角型電池での動作用に 9V Battery Buckle Snaps Power Cableも買いました。

2Pcs 9V Battery Buckle Snaps Power Cable Connector For Arduino
Product ID: 971303
販売価格：US$ 1.55 日本への配送料無料

　Outside diameter 5.5mm
　Inside diameter 2.5mm

　下記は 5個で US$ 1.69

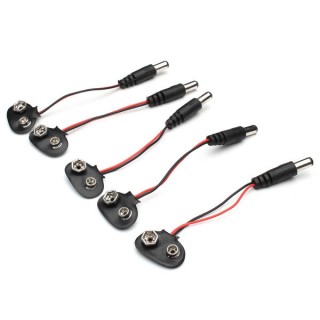

5Pcs DC 9V Battery Button Power Cable Tieline For Arduino
Product ID: 962108
販売価格：US$ 1.69 日本への配送料無料

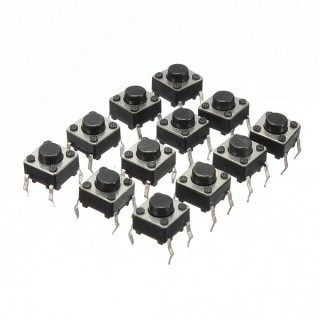

　関係無いけどタクトスイッチ 100個で US$ 1.97

100pcs Mini Micro Momentary Tactile Tact Switch Push Button DIP P4
Product ID: 917570
販売価格：US$ 1.97 日本への配送料無料

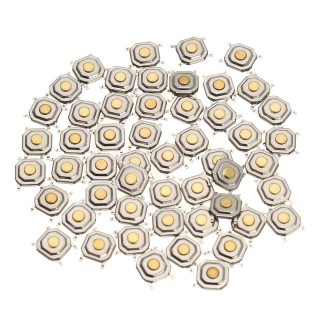

　面実装タイプで金属筐体のタクトスイッチ 50個で US$ 1.49

50Pcs DC12V 4 Pins Tact Tactile Push Button Momentary SMD Switch 5x5x1.5MM
Product ID: 1123557
販売価格：US$ 1.49 日本への配送料無料

●小型のオシロスコープキット DSO150を買って組み立てました。

　やっと本題に入ります。

　上記の BangGoodから購入しました。JYE Techの正規純正品です。
　Cortex-M3 ARM processor STM32F103C8

ARM Cortex-M3 MCU with 64 Kbytes Flash, 72 MHz CPU, motor control, USB and CAN
Cortex-M3プロセッサ

JYEtech/DSO-Shell-open-source-version-
　DSO Shell DSO150 Source codes

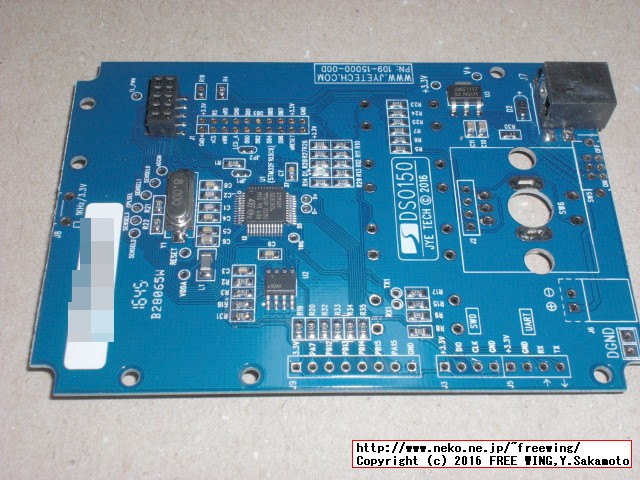

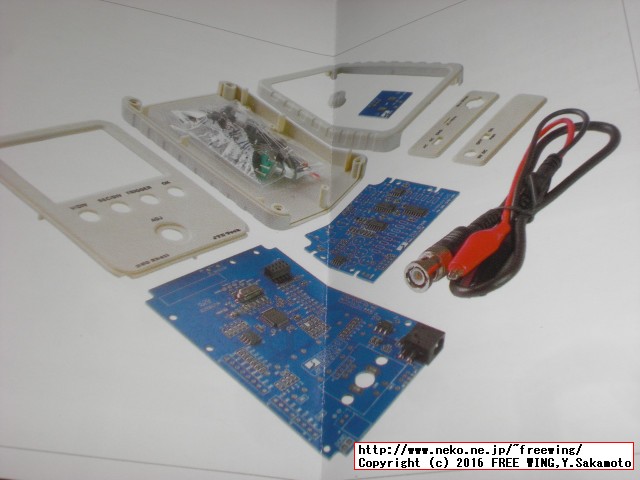

　DSO150 15001K - 表面実装部品が実装済み、ケース付きの組み立てキットになります。
　半田付けは足が有る部品のみ必要で、表面実装部品は全部実装済みです。
　普通に組み立てて普通に動きました。

　BangGoodから購入で、国際 EMS郵便で届きました。

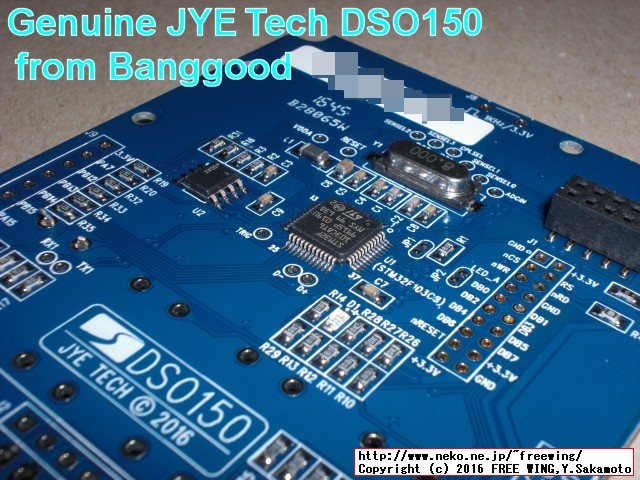

　届いた DSO150は JYE Techの正規品でした。梱包のダンボールの封印が JYEのシールで、基板裏面に固有のシリアル番号シールが貼ってありました。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

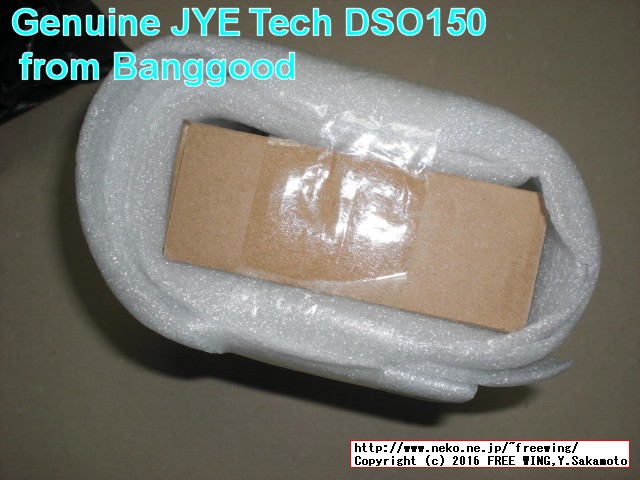

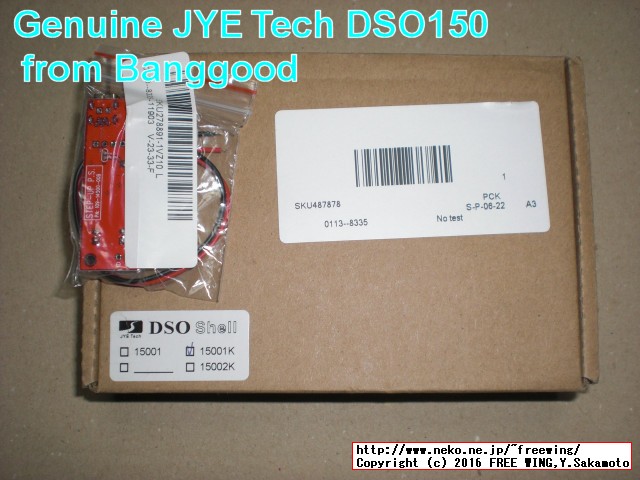

　JYE Techの正規品。梱包のダンボールの封印が JYEのシール。
　Genuine JYE Tech DSO150 from BangGood .

●小型のオシロスコープキット DSO150 ファームウェアアップデート

　2017年 1月に BangGoodより海外通販で購入した DSO150はバージョン 050でした。
　FW: 113-15001-050
　LIB: 15003-040

　JYE Tech DSO150 15001K 最新のファームウェア
JYE Tech Firmwares DSO Shell (DSO150)
　最新版： 2017.06.10 113-15001-061
　過去版： 2017.02.24 113-15001-055

　JYE Tech DSO150 15001Kファームウェアのアップデート方法の説明書（英語）
How to Upgrade firmware for DSO Shell

※ちなみにファームウェアですが、2017/3中旬に DSO150用の物が JYE Techの Webに無かったのでメールで問い合わせしたら掲載される様になりました。問い合わせをしてみるもんですね。

　・FAQ, Tips, and Troubleshooting
Oscilloscopes - DSO Shell - FAQ, Tips, and Troubleshooting [Updated May 22, 2017]
　　DSO150 FAQ, Tips, and Troubleshooting [Updated May 22, 2017]

　JYE Tech DSO150のファームウェアアップデートの手順を下記にまとめました。

・2017/05/02

JYE Tech DSO150ポータブルオシロスコープのファームウェアアップデート方法の手順解説
BangGood通販で購入した JYE Tech DSO-150 15001K Oscilloscopes Kits DSO Shellのファームアップの手順。

●小型のオシロスコープキット DSO150の改造ファーム

　DSO150の改造ファームでパソコンで測定波形を取り込めます。

Modification of software and hardware

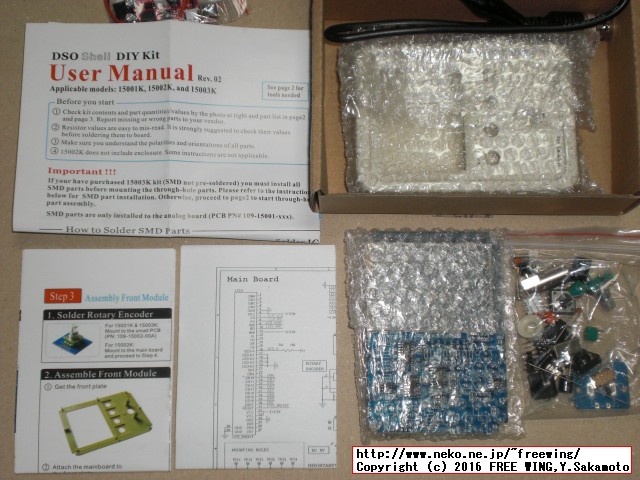

●小型のオシロスコープキット DSO150を買って組み立てました。

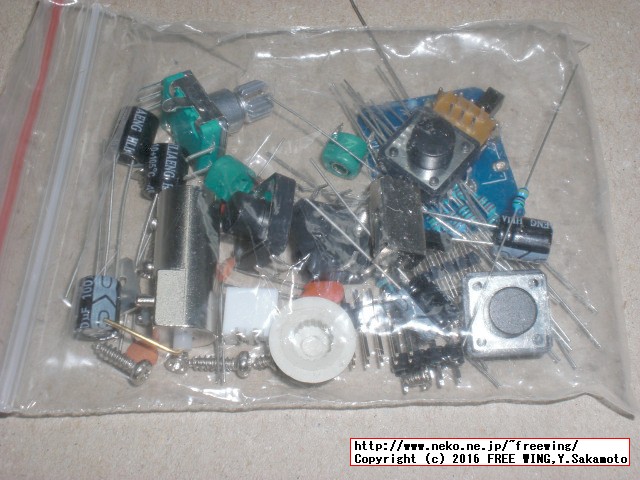

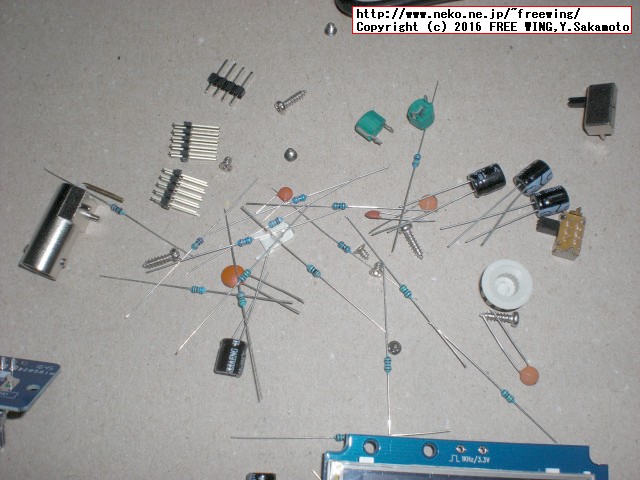

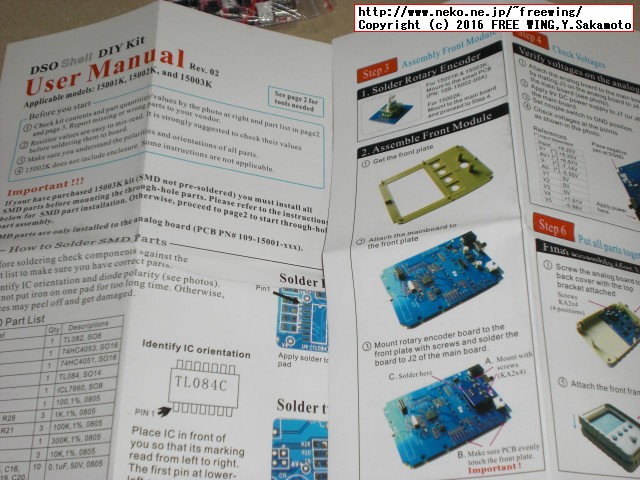

　普通に部品を半田付けして組み立てていけばでき上がります。

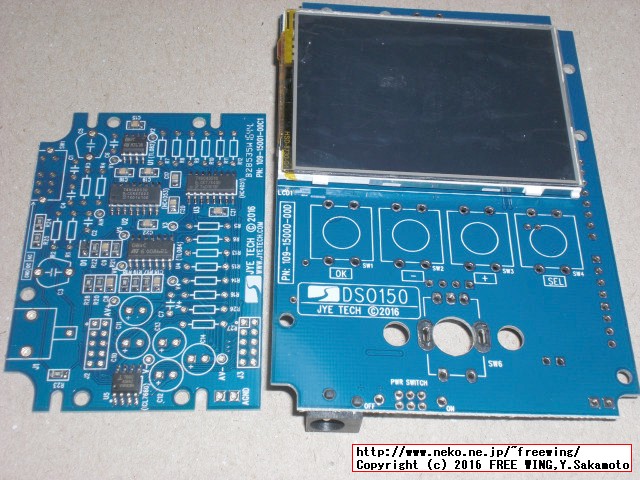

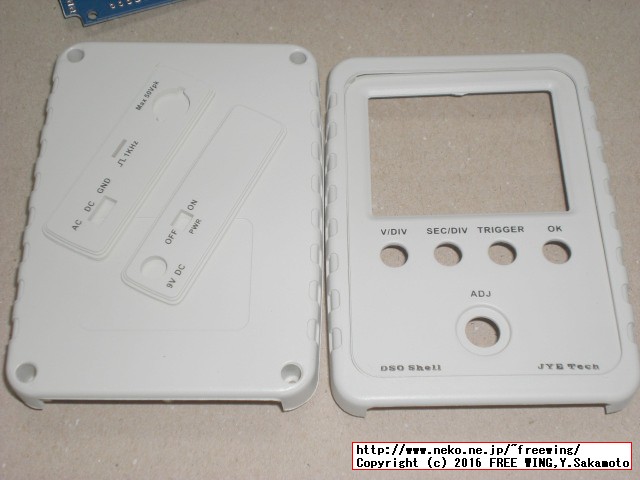

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

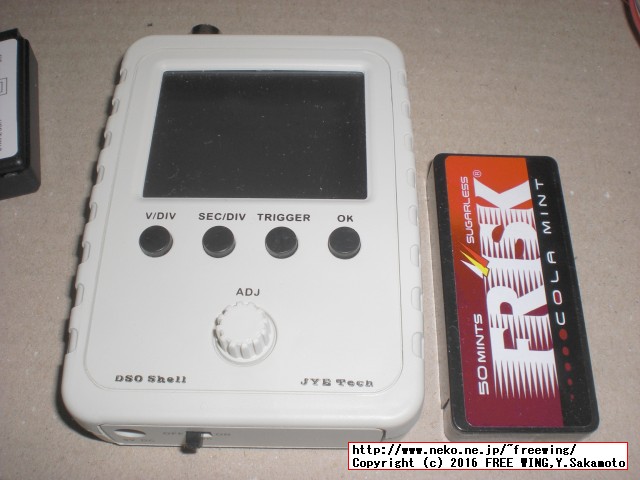

　Frisk フリスクとの大きさ比較。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

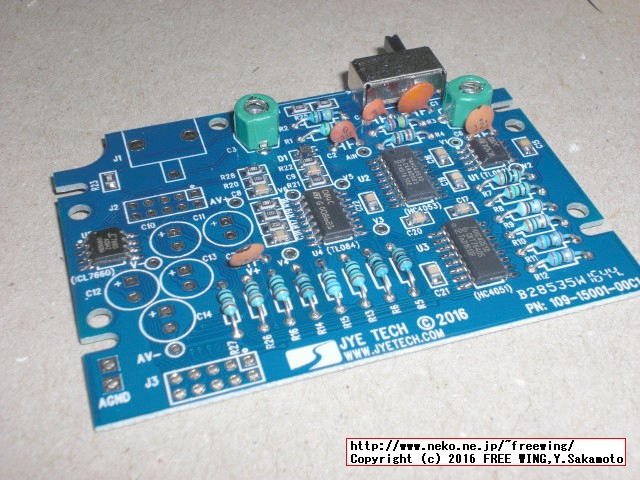

　抵抗までを取り付けた所。抵抗はカラーコードが読み難いので見える色で当たりを付けてテスターで確認して実装しました。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

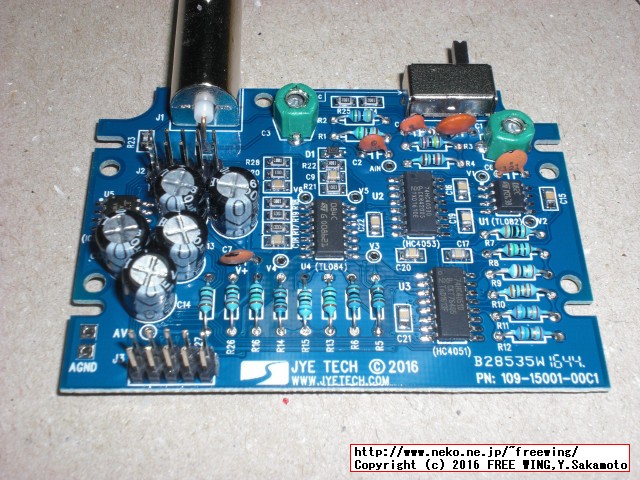

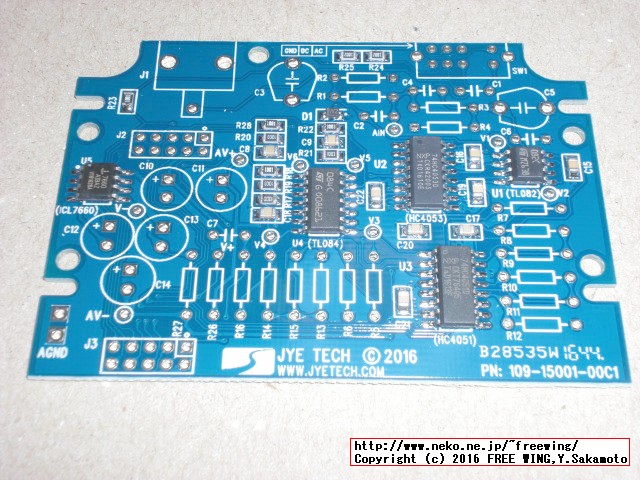

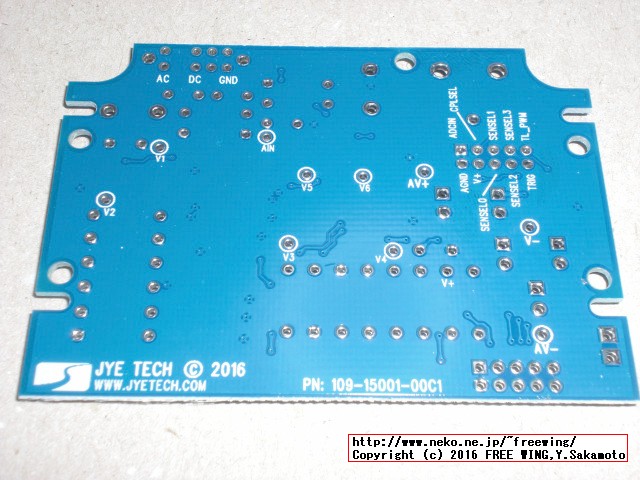

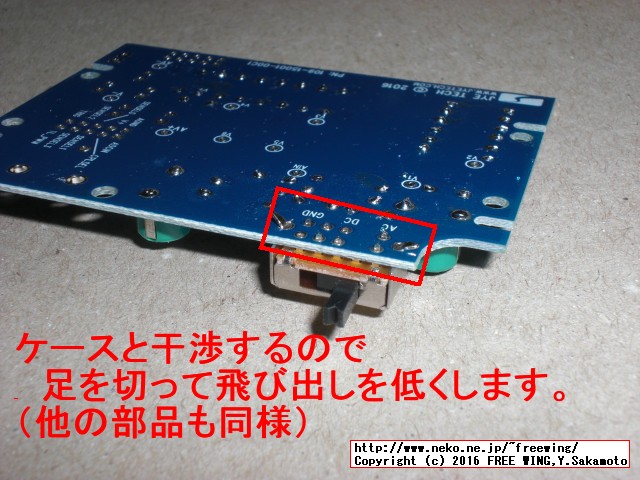

　アナログ基板側は半田面とケースとの隙間が狭く、組み立て時に干渉するので足を切って短くしてケースと干渉しない様にします。他の抵抗やコンデンサ等の部品も同様。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

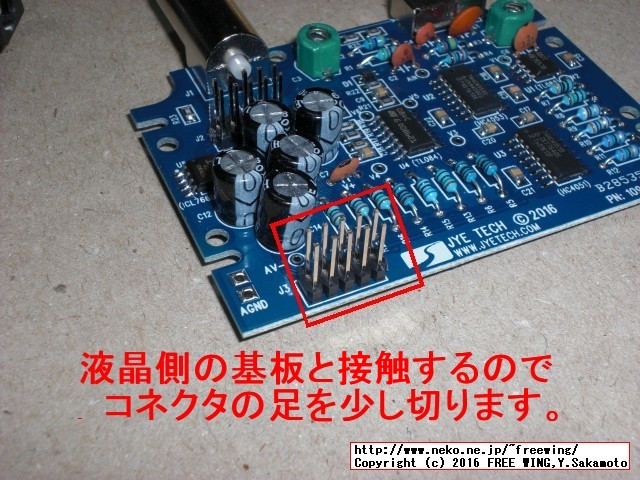

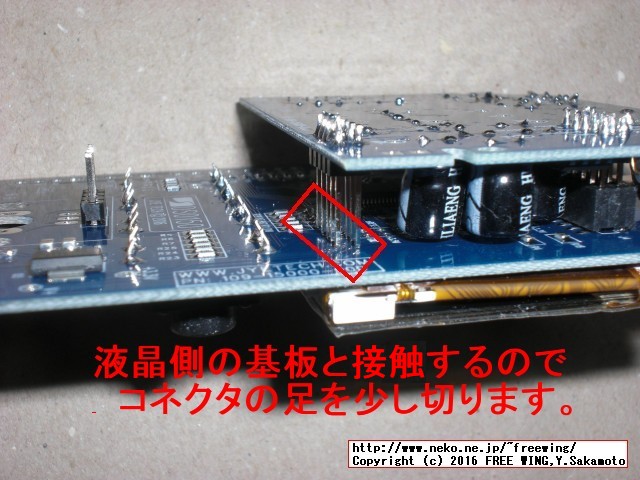

　液晶側の基板とコネクタの足が接触気味になるのでコネクタの足を少し切ります。
・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

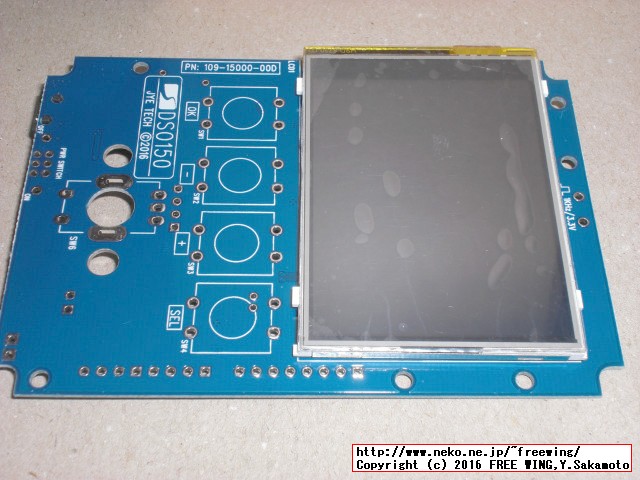

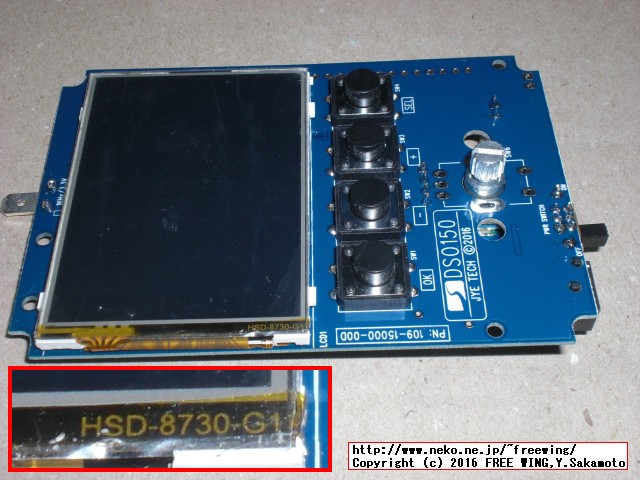

　HSD-8730-G1 LCD
　なお、液晶モジュールはタッチパネル付です。（DSO150そのものはタッチパネル機能は未使用）
　あと、写真の左端で見難いですが、テスト用の端子板の取り付け面に注意です。
（最初、テスト端子板を間違えて液晶パネル側に取り付けてしまった。）

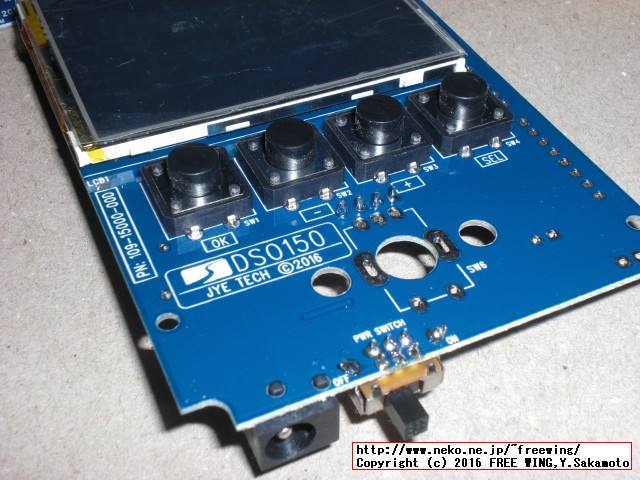

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

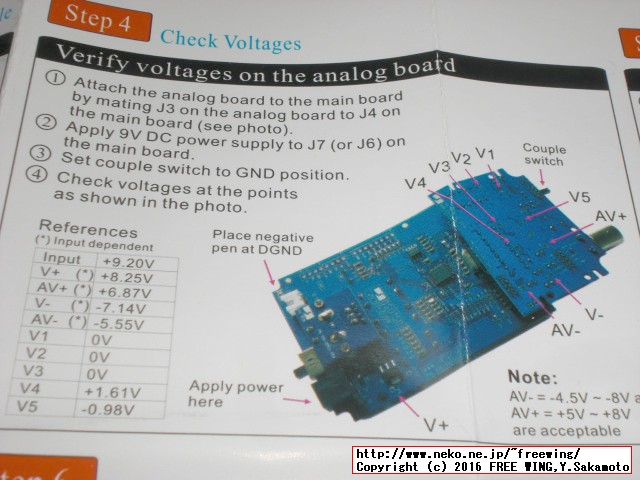

　実装完了。

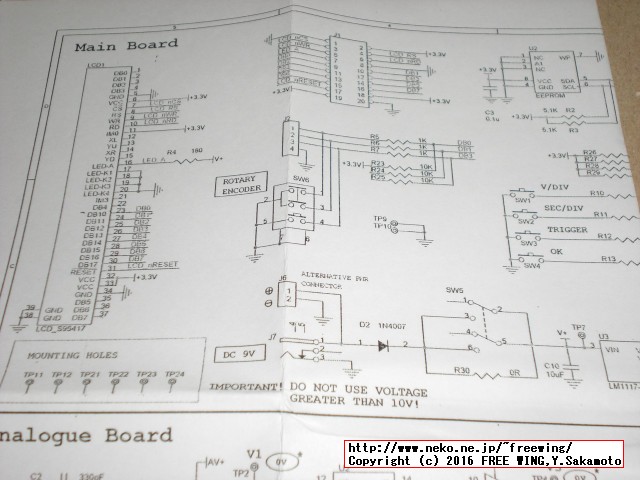

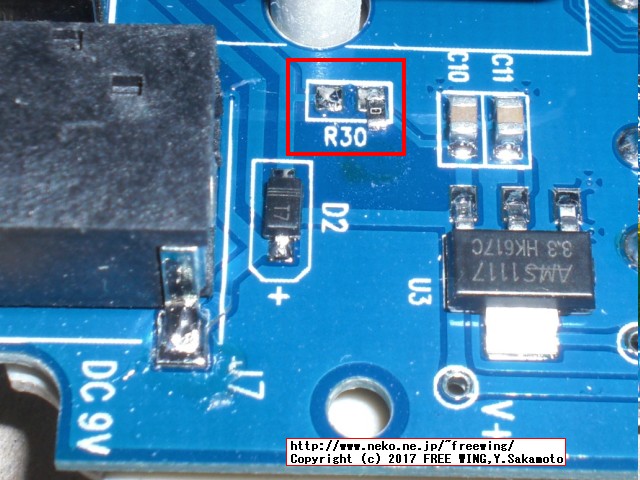

●最後に R30の箇所の 0Ω抵抗を取り外して、電源スイッチの動作を有効化します。
・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

　最後に R30の箇所の 0Ω抵抗を取り外して、電源スイッチの動作を有効化します。
　この 0Ω抵抗が実装されたままだと常時電源オン状態となります。
　（電源コネクタの＋側パターンが微妙に剥離しているのがこの写真からも判りますね。）

●追記：電源コネクタが着脱のストレスでパターンごと剥離するのでアロンアロファ等でコネクタと基板を接着して補強するのが良いです。

　電源コネクタは着脱ストレスに対して何の保護も有りません。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

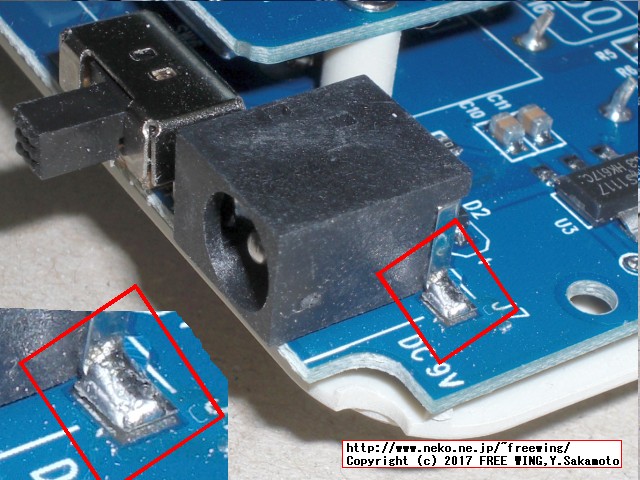

　追記：電源コネクタが着脱のストレスでパターンごと剥離するのでアロンアロファ等で補強するのが良いです。
　（写真は電気的には繋がった状態ですが、パターンが基板から剥離している状態です。）
　アロンが嫌いな場合は 2液混合型のエポキシ系接着剤でも良いです。
　どちらも 100均で売っています。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

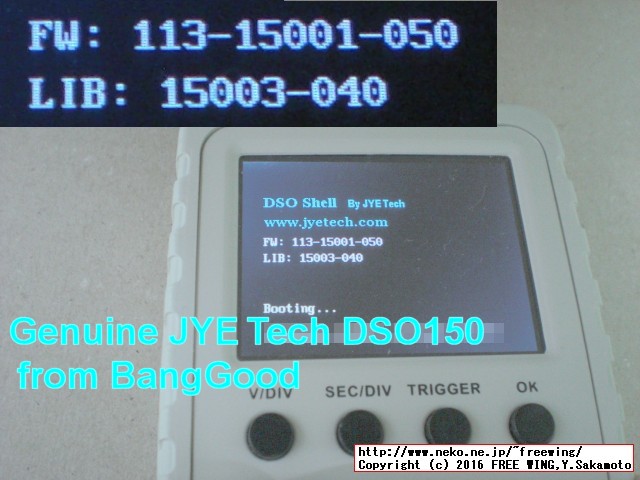

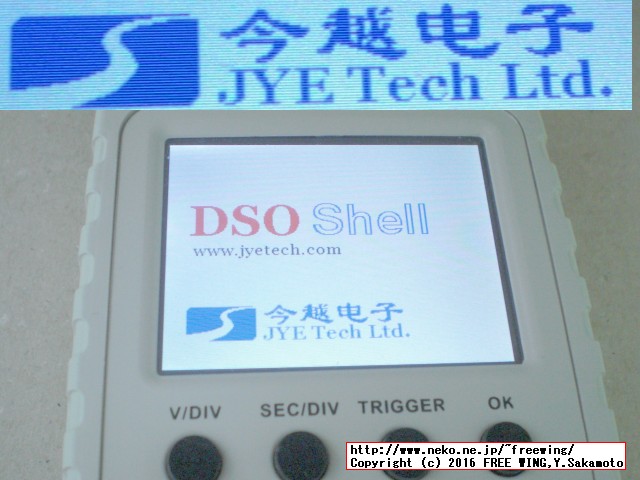

　JYE Tech DSO150 Firmware version
　FW: 113-15001-050
　LIB: 15003-040

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

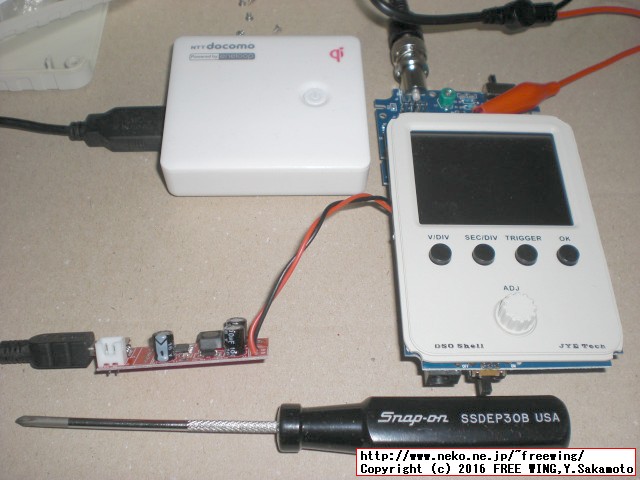

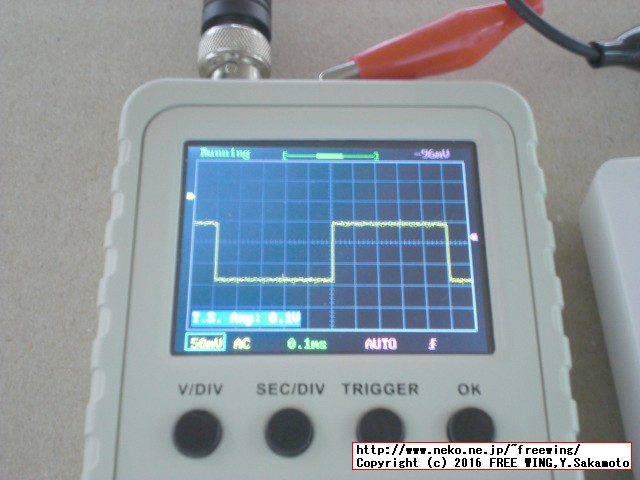

　DSO150を JYE140のステップアップコンバータでモバイルバッテリーで USB給電で動かしている所。
　写真下部は愛用の Snap-onのドライバー。

　この状態でトリマコンデンサを調節して波形のエッジのオーバーシュート、アンダーシュートが出ない様にします。
　トリマコンデンサは容量性なので金属のドライバは使用禁止です。トリマコンデンサ専用のドライバや導電性の無い竹のドライバ等を使用します。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

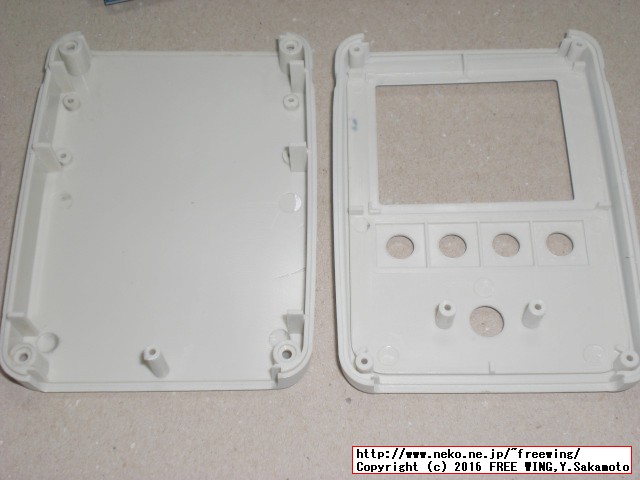

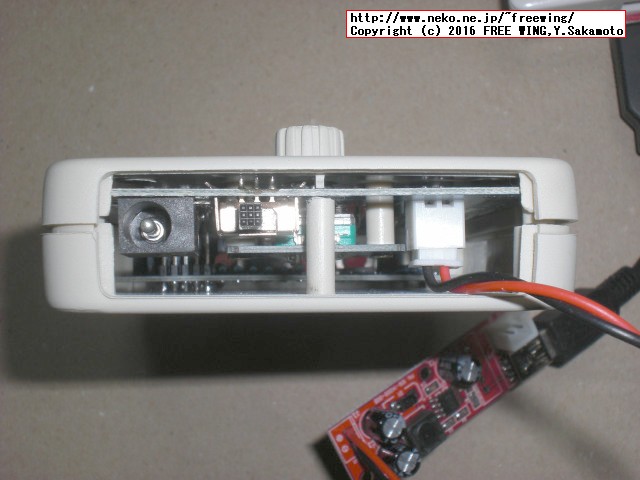

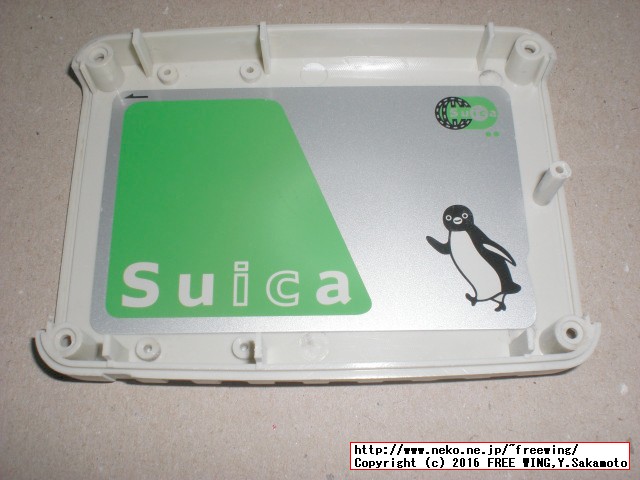

　筐体内部の様子。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

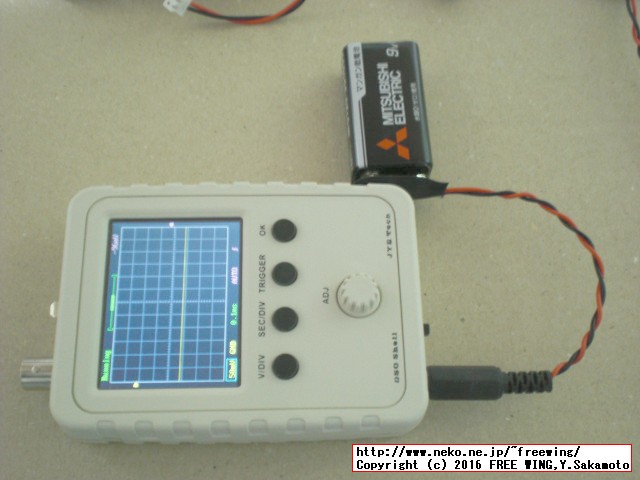

　DSO150は 9Vの角型電池でも動きます。
　三菱製の 9Vの角型マンガン乾電池は 100円ローソンで買えます。

・JYE Tech DS0150 15001K DSO-SHELL DIY Digital Oscilloscope Kit With Housing

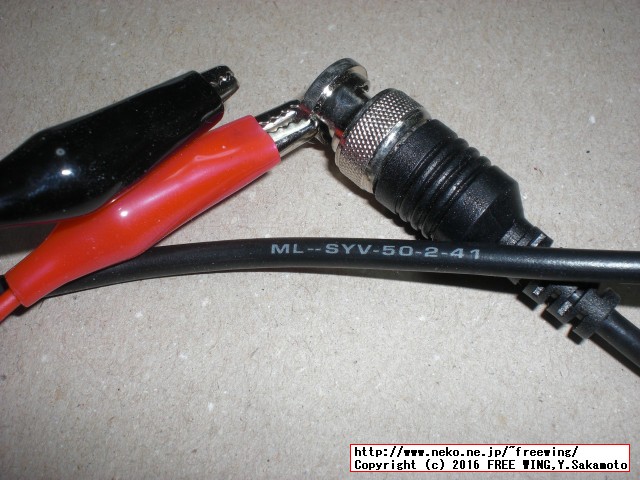

　プローブケーブルはしっかりした製品の様で、ケーブル表面に刻印が有ります。
　ML-SYV-50-2-41 - 50 ohm Coaxial Cable 1xφ0.68 2.20mm 16x6xφ0.11
SYV-50 TYPE RF COAXIAL CABLES

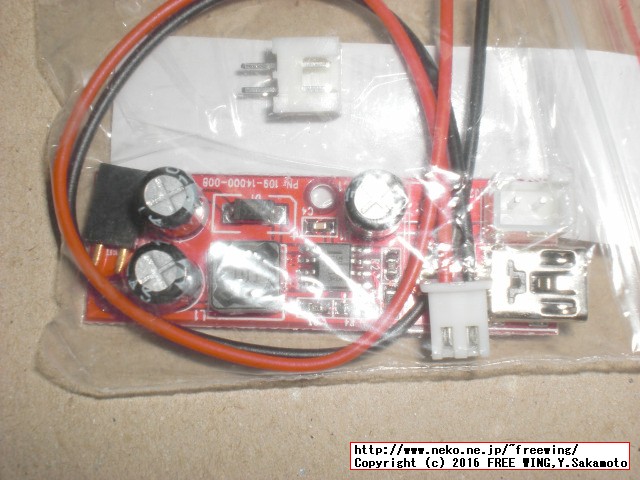

・JYE Tech JYE140 - Step-up DC/DC Converter

・JYE Tech JYE140 - Step-up DC/DC Converter

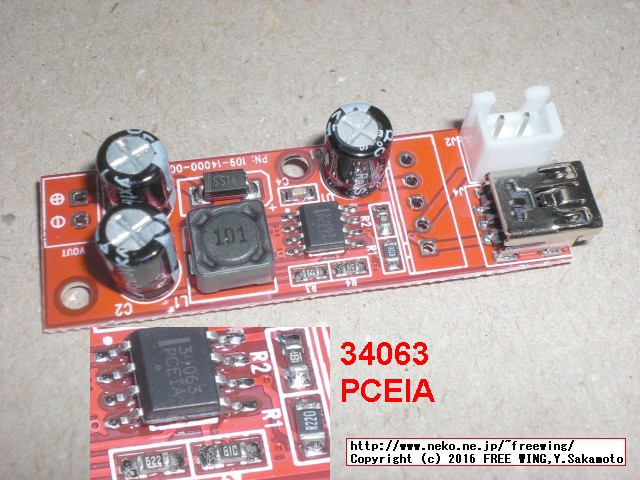

　昇圧 IC オンセミコンダクター MC34063

・JYE Tech JYE140 - Step-up DC/DC Converter

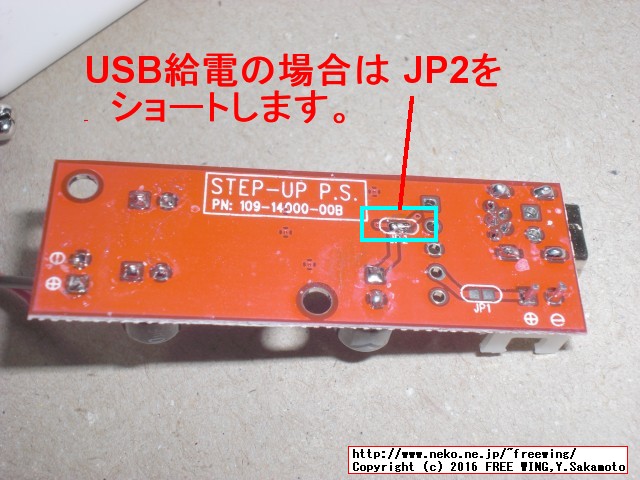

　USB接続経由で給電する場合は JP2をショートします。

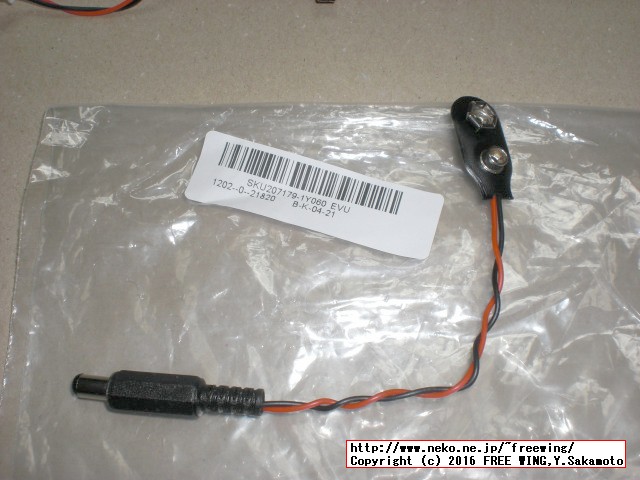

・9V角型電池での動作用に電池スナップ ACアダプタケーブル

　9V角型電池での動作用に電池スナップ ACアダプタケーブルを買いました。ケーブルは自分でねじりました。

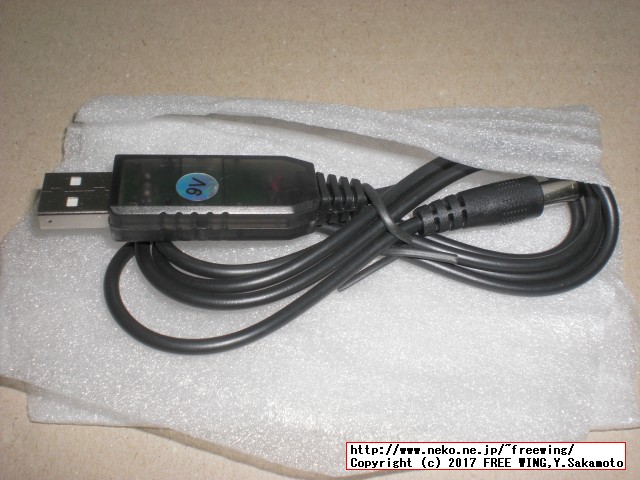

・USB電源を +9Vにする昇圧形電源ケーブル

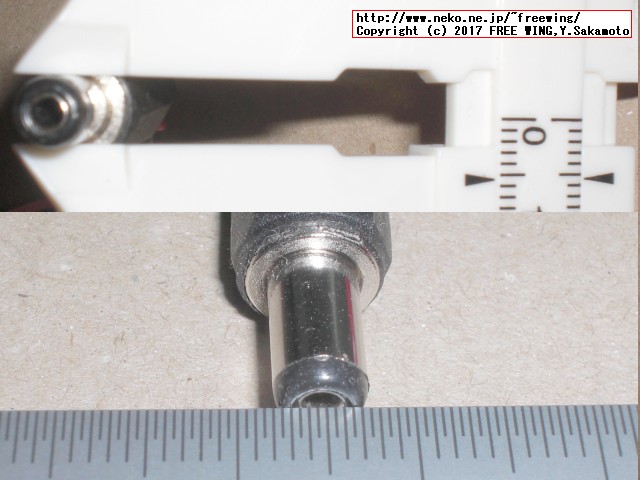

　Q: Please give diameter of the plug in mm.
　A: Outside diameter 5.5mm, Inside diameter 2.5mm

●中国広州からの国際 EMS郵便（国際書留郵便）の追跡記録

2017/01/12 BangGoodで注文、PayPalで支払い
2017-01-14 20:20	广州国际函件运营中心	已收寄
2017-01-14 23:35	广州小包大宗收寄处理中心	已封发
2017-01-14 23:42	广州小包大宗收寄处理中心	离开，下一站【广州航站】
2017-01-15 06:23	广州互换局	已出口开拆
2017-01-15 13:06	广州互换局	已出口直封
2017-01-17 22:53	日本川崎	到达互换局
2017-01-18 09:00	川崎	移交海关
2017-01-18 23:54	日本	到达投递局
2017-01-19 20:35	日本	邮政局已妥投

2017/01/14 20:20	引受		CHINA
2017/01/15 13:21	国際交換局から発送	GUANGZHOU	CHINA
2017/01/17 22:53	国際交換局に到着	川崎東郵便局	神奈川県
2017/01/18 09:00	通関手続中	川崎東郵便局	神奈川県
2017/01/18 09:36	国際交換局から発送	川崎東郵便局	神奈川県
2017/01/18 23:54	到着	＊＊郵便局	東京都
2017/01/19 20:35	お届け済み	＊＊郵便局	東京都

● USB 8ch 24MHz Logic Analyzer

　パソコンと USBで接続して使用する USB 8ch 24MHzロジックアナライザを買いました。

　USBee AX pro cloneで S@le@eと互換の様です。

・2016/12/29

パソコンと USBで接続して使用する USB 8ch 24MHzロジックアナライザ
Cypress EZ-USB FX2LP CY7C68013A使用で内部のバッファ ICに LVC245Aを使用のチョイ性能アップ版

● SainSmart DSO213 4-Channels Handheld Mini Digital Oscilloscope

SainSmart DSO213 4-Channels Handheld Mini Digital Oscilloscope

　SainSmart社は上記の JYE Techのコピー品を売っていました。
Sellers reported selling FAKE DSO138 kits

Tags: [海外通販], [通信販売], [電子工作], [Raspberry Pi]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

大人気の CPUボード、Raspberry Pi 3 Model Bで作ってみよう
Raspberry Piの開発環境の構築やタッチパネル付き液晶ディスプレイや各種センサーの使い方まとめ

VOYO I8 Pro 11.6インチ 1920x1080、Helio X27 10コア、SIM 2枚差し DSDS可能なタブレットの開封レビュー
11.6インチの大型液晶のタブレット VOYO i8 Pro 4GB + 64GB、MediaTek Helio X27のデカコア CPU搭載

SIM 2枚差し同時待ち受け DSDS可能な Xiaomi Mi Play Helio P35 4GB + 64GB版のレビュー
小米科技の 2枚差し同時待ち受け DSDS可能な SIMフリースマホ Xiaomi Mi Play、MediaTek Helio P35

ドコモ、ソフトバンク系の 2枚差し同時待ち受け DSDS可能な Redmi 6A Helio A22 32GB + 2GB版
小米科技の 2枚差し同時待ち受け DSDS可能な SIMフリースマホ Xiaomi Redmi 6A、MediaTek MT6762M

MoreFine M1s Intel Atom X5 Z8350搭載 64GB 4GB 中華スティック PCのレビュー
Windows 10搭載のスティック PC MoreFine Z8350 M1s 64GB 4GBを BangGoodで買ってみた

BangGood通販はドローン以外にも面白い商品がまだまだ有った（電子工作編）
レーザー彫刻機、カラー液晶の DIYオシロ、Arduinoや Raspberry Pi用の小型カラー液晶

LED電球で省エネに！2016年は電力自由化が始まります！
BangGoodで激安の LED電球を買ってみた、3W～9W、電球色と昼白色と各種有ります

LED電球で省エネに！2016年は電力自由化が始まりました！
BangGoodで激安の色々なタイプの LED電球を買ってみた。続編

GSM方式のクレジットカードサイズの薄型携帯を買いました
AIEK M5 GSM CARD size Mobile Phone

超小型ドローンのトイクアッド Cheerson CX-10Aを買ってみた
超小型で格安のトイクアッド CX-10Aの写真紹介、ヘッドレスモード付き

空撮可能のカメラ付き FPV機能付きのドローン Cheerson CX-30Wを買ってみた
高性能で格安のトイクアッド CX-30Wの写真紹介、スマホで操縦

空撮可能で低価格で買える初心者向けの小型ドローンのまとめ、カメラ付き、FPV機も
高性能で格安のドローン（トイクアッド、クアッドコプター）を海外通販で安く買う方法

海外通販で購入した国際郵便で送られた商品を追跡する方法 PostNL編
海外通販の国際郵便の荷物が日本に届くまでを追跡、PostNL オランダ郵便の場合、その他の国際 EMS郵便や FedExなども

Core i7搭載で 1万円台（139ドル）で買える超小型の省スペースパソコン XCY X30 miniがバングッドの通販で登場
XCY X30 Mini PC Intel Core I7-4500U ベアボーンＰＣ Banggood 割引クーポン BGCY4500Uで US$139.99

【随時更新】Banggoodの割引クーポン＆セール情報【更新即反映】
Banggood 割引クーポン一覧（ノートＰＣ・タブレット・スマホ・その他）

[HOME] | [BACK]

リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2016-2017 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/banggood_electronics_jyetech_oscilloscope_dso150/

小型のポータブル オシロスコープ キット DSO150を購入。組み立て時の注意事項まとめ。

小型のポータブルオシロスコープキット DSO150を購入。組み立て時の注意事項まとめ。
