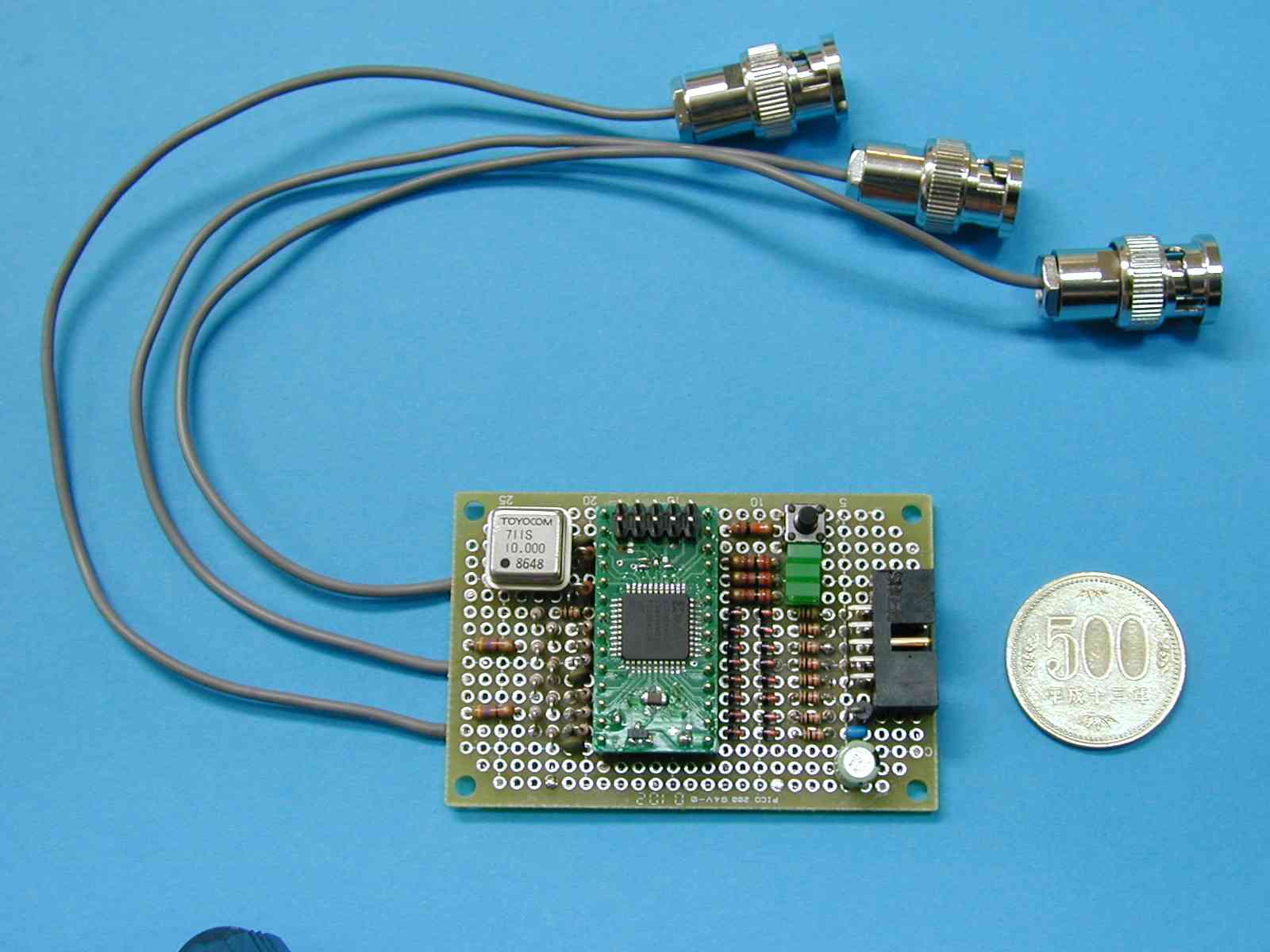

簡易型8チャネル・ロジック・トレース・アダプタ

(オシロスコープを簡易ロジアナとして使用するアダプタ、(トラ技 2002/11掲載))

Tags: [FPGA], [電子工作]





● 2002年11月号 特集*新アイディア・ツール製作集
ソフトウェア・ダウンロード・サービス
2002年11月号 特集 新アイディア・ツール製作集 からダウンロードできます。

アルテラとラティスのデザインファイル御希望の方はご連絡ください。


謝辞:「回路解く蔵君」という回路解析用のフリーソフトのおかげで簡単に定数の選定をする事ができました。
*「回路解く蔵君」のホームページ

XCR3032XL-10-VQ44の結果
・ロジックセル不足で不可

ERROR:Cpld:1239 - Design contains 38 macrocells, exceeds device limit 32.
ERROR:Cpld:1240 - Design rules checking error. Fitting process stopped.



XCR3064XL-10-VQ44の結果
cpldfit:  version E.38                              Xilinx Inc.
                                  Fitter Report
Design Name: t_ltrace                            Date: 10-14-2002,  0:54AM
Device Used: XCR3064XL-10-VQ44
Fitting Status: Successful
****************************  Resource Summary  ****************************
Macrocells     Product Terms    Registers      Pins           Function Block
Used           Used             Used           Used           Inputs Used
39 /64  ( 60%) 52  /224  ( 23%) 27 /64  ( 42%) 24 /32  ( 75%) 58 /160 ( 36%)



XC9536XL-5-VQ44の結果
cpldfit:  version E.38                              Xilinx Inc.
                                  Fitter Report
Design Name: t_ltrace_95                         Date: 10-14-2002,  0:36AM
Device Used: XC9536XL-5-VQ44
Fitting Status: Successful
****************************  Resource Summary  ****************************
Macrocells     Product Terms    Registers      Pins           Function Block
Used           Used             Used           Used           Inputs Used
30 /36  ( 83%) 66  /180  ( 36%) 27 /36  ( 75%) 20 /34  ( 58%) 48 /108 ( 44%)
