・2023/09/25
【UNO R4の闇】新型 Arduino UNO R4の目玉機能のひとつ RTCって使い物になるの?【コスト削減】
(One of the main features of the new Arduino UNO R4 Is RTC useful?)
Tags: [電子工作]
●新型 Arduino UNO R4の目玉機能のひとつ RTCって使い物になるの?
答え:無いよりマシだけど精度は無いよ
理由:LOCO Low-speed On-chip Oscillator Clockを使用しているから精度が無い
RTC and Battery Power - UNO R4 UNO R4 Minima - Arduino Forum
> I have tried the internal RTC. The drift is very big.
That's because there's no external 32.768kHz crystal on the board.
Instead the R4 uses the RA4M1's much less accurate, 32kHz-ish, low speed on-chip LOCO oscillator.
Arduino UNO R4 Minima Real-Time Clock
● LOCOの精度を上げる方法
低速オンチップ・オシレータ・クロック 周波数補正
RA4M1は下記の様な周波数補正機能は有るのかな?
データシートには
Clock trim function for HOCO/MOCO/LOCO
と書いて有るので有るっぽいが。
有りますね。

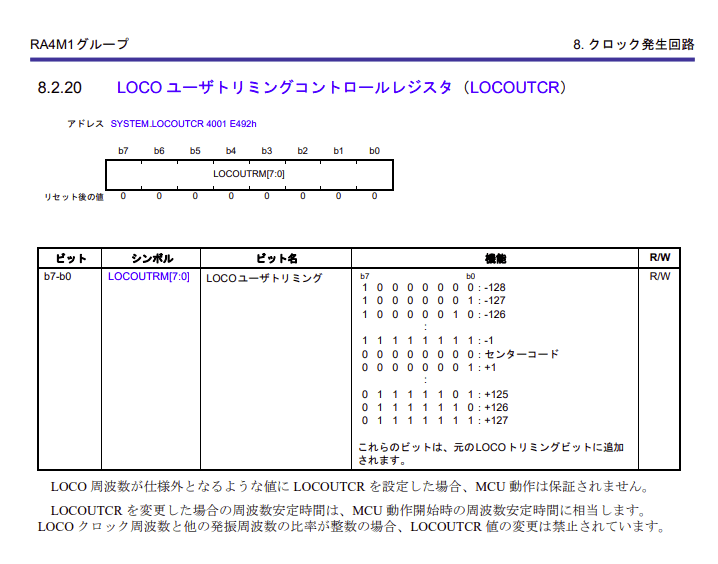

・LOCO ユーザトリミングコントロールレジスタ(LOCOUTCR)
RA4M1グループ ユーザーズマニュアル ハードウェア編
