2017/03/28

Orange Pi PC 2は電源の相性が出やすい。自前の電源だと相性問題で不安定で苦労しました Orange Pi PC 2は電源の相性が出やすい。自前の電源だと相性問題で不安定で苦労しました

(Orange Pi PC2 H5の電源は純正品がオススメ。自前で用意は相性問題の覚悟が必要)

Tags: [Raspberry Pi], [Orange Pi], [電子工作], [海外通販], [通信販売]





● Shenzhen Xunlong Software社の Orange Pi PC 2を買ってみた

 中国深圳のShenzhen Xunlong Software社の製品。
 ラズパイを意識した作りで、2匹目のドジョウを狙っているんでしょうか?
 ラズパイよりも低価格で高性能です。また、オレンジパイは非常に多くの種類を出しています。

 Orange Pi PC 2はその内の一つとなります。

What’s Orange Pi PC 2?

 Allwinner H5 Cortex-A53(4core)を搭載
 ギガビットLAN

 AliExpressの公式ストア(購入はここからできます)
AliExpress - Store: Shenzhen Xunlong Software CO.,Limited

 今回は、カメラモジュール付きを 25.30ドルで購入しました。
Orange Pi PC2 set 9 :Pi PC2 and Camera with wide-angle lens not for raspberry pi 2
 Price: US $25.30
 Shipping: US $3.31 to Japan via China Post Registered Air Mail
      Estimated Delivery Time:13-21days
 ※ 「カメラセット」の「カメラ」を使う方法がまだ分かりません。
 ※ Orange Pi PC2は電源の相性が有るので「専用電源セット」を購入するのがオススメです。
 "Orange Pi PC2 set 4 : Orange Pi PC2 + Power Supply Run Android 4.4, Ubuntu, Debian Image"

 専用の携帯アプリでも買い物ができます。


● Shenzhen Xunlong Software社の Orange Pi PC2の電源

 ※ Orange Pi PC2は電源の相性が有るので「専用電源セット」を購入するのがオススメです。
 "Orange Pi PC2 set 4 : Orange Pi PC2 + Power Supply Run Android 4.4, Ubuntu, Debian Image"

 Orange Pi PC2は電源の供給を EIAJ#2コネクタから行なう必要が有ります。
 (USB端子からの給電はできません)

 とりあえず、PSP用の USBケーブルが使用できると言う事で購入しましたが電圧ドロップが酷く給電端で 3.8V位にまで電圧が落ち込みます。
 にわかには信じがたい電圧ドロップですが、実測でこの様になりました。
 電源ソースとしては iPad用の 5V 2A電源、秋月の 5V 2A電源等々で試しましたが駄目でした。
 PSP用の USBケーブルは諦めた方がよさそうです。(粗悪品の場合)

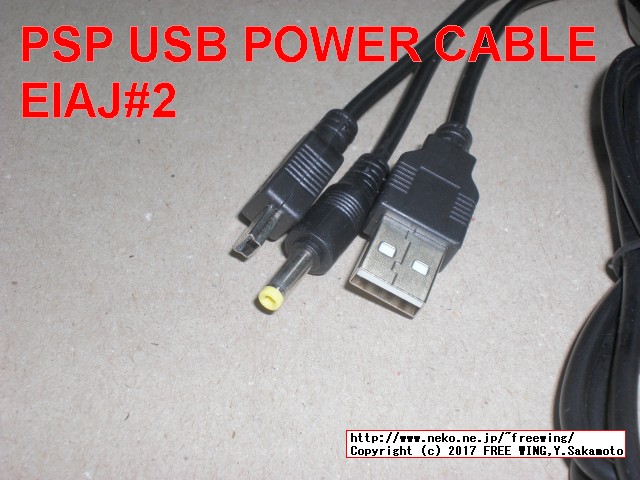

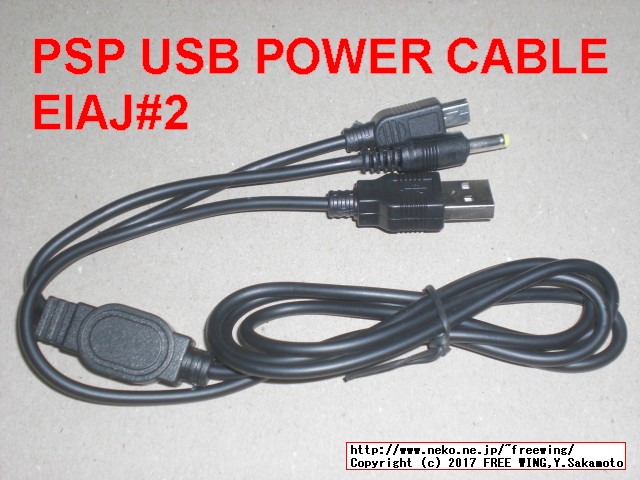

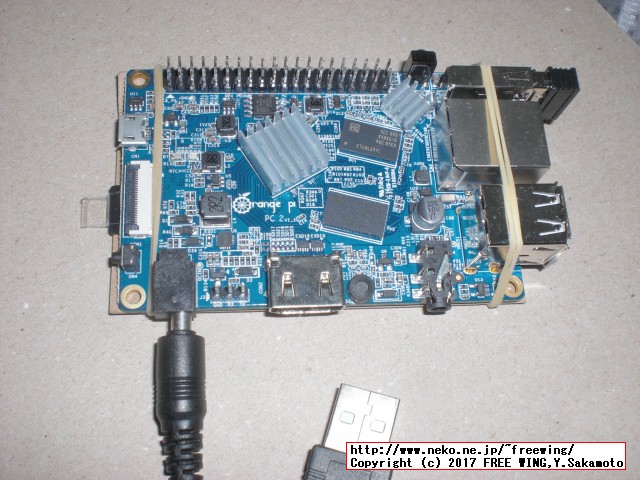

・PSP用の USBケーブルは電圧ドロップが酷く Orange Pi PC2には使えない
PSP用の USBケーブルは電圧ドロップが酷く Orange Pi PC2には使えない


・PSP用の USBケーブルは電圧ドロップが酷く Orange Pi PC2には使えない
PSP用の USBケーブルは電圧ドロップが酷く Orange Pi PC2には使えない


・PSP用の USBケーブルは電圧ドロップが酷く Orange Pi PC2には使えない
PSP用の USBケーブルは電圧ドロップが酷く Orange Pi PC2には使えない



 eBayで買った PSPケーブルは Orange Pi PC2で使えました。(そこそこの品質であれば動きます。)

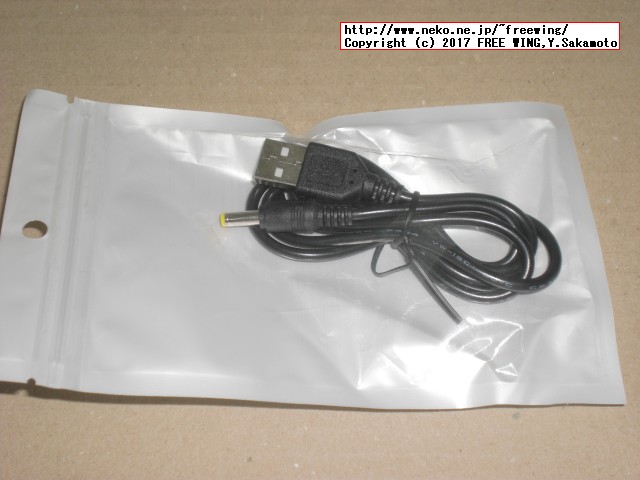

・eBayで買った PSPケーブルは Orange Pi PC2で使えました
eBayで買った PSPケーブルは Orange Pi PC2で使えました

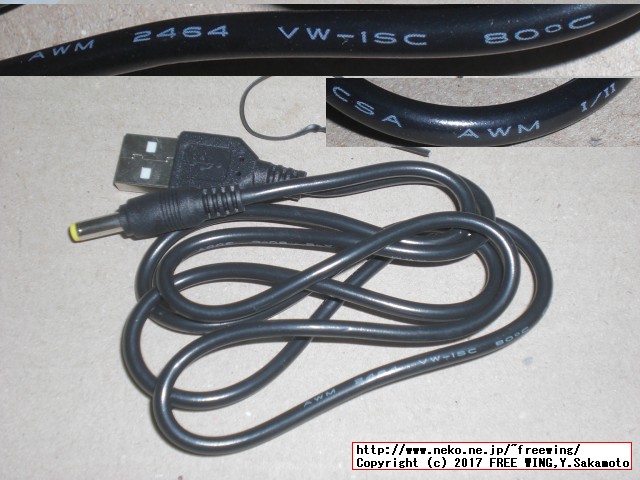

・eBayで買った PSPケーブルは Orange Pi PC2で使えました
eBayで買った PSPケーブルは Orange Pi PC2で使えました
 AWM 2464 VW-1SC 80℃ CSA AWM I/II A-B 80℃ 300V FT1

 ちなみに 24AWGと仮定した場合は
 24AWG: 3.5A max.、0.084Ω/m
 V=RI = 0.084Ω * 3A = 0.25V drop.
 ケーブルは+と-の 2本なので、0.25V * 2本 = 0.5V drop.


● Shenzhen Xunlong Software社の Orange Pi PC2の電源

 ※ Orange Pi PC2は電源の相性が有るので「専用電源セット」を購入するのがオススメです。
 "Orange Pi PC2 set 4 : Orange Pi PC2 + Power Supply Run Android 4.4, Ubuntu, Debian Image"

 PSP用電源を購入しました。送料無料で 139円と言う驚きの値段です。
 この値段なら動かなくても諦めて文句は言いません。

 結果、普通に動きました。電圧ドロップも有りません。今の所何の問題も無く完璧です。
 (アマゾンレビューでは当たりハズレが有る様です。)


PSP1000/PSP2000/PSP3000 ACアダプター充電器
ASIN: B005FJ0DIK
 送料無料で 139円と言う値段は素晴らしい。

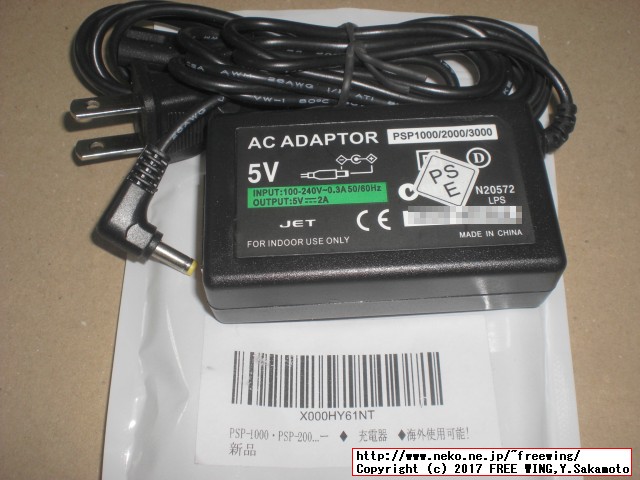

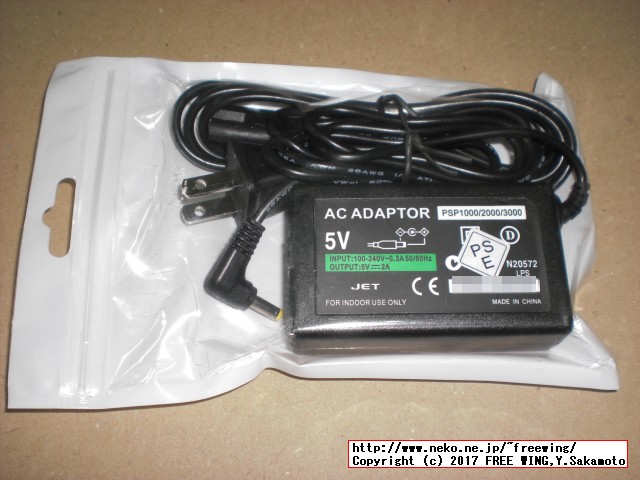

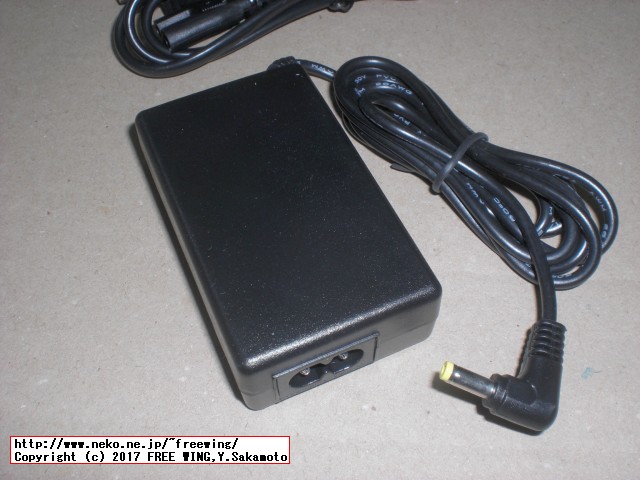

・PSP用電源で Orange Pi PC2を動かす
PSP用電源で Orange Pi PC2を動かす
 PSEマークが別貼りのシールなのはご愛嬌

 PSEマークについて「PSEマークを取得しています」等の文言を書いている事がありますが、PSEマークは「取得」するものではありません。
 PSEマークは自分で「基準適合性の検査をしたよ」と宣言する自己宣言(自己主張)となります。
 なので、PSE表示 = 即ち安全と考えるのは間違いです。
 「PSE表示」はハッキリ言えば「ザル法」です。

・PSP用電源で Orange Pi PC2を動かす
PSP用電源で Orange Pi PC2を動かす
 PSP用なので 5V 2A出力です。

・PSP用電源で Orange Pi PC2を動かす
PSP用電源で Orange Pi PC2を動かす


・PSP用電源で Orange Pi PC2を動かす
PSP用電源で Orange Pi PC2を動かす

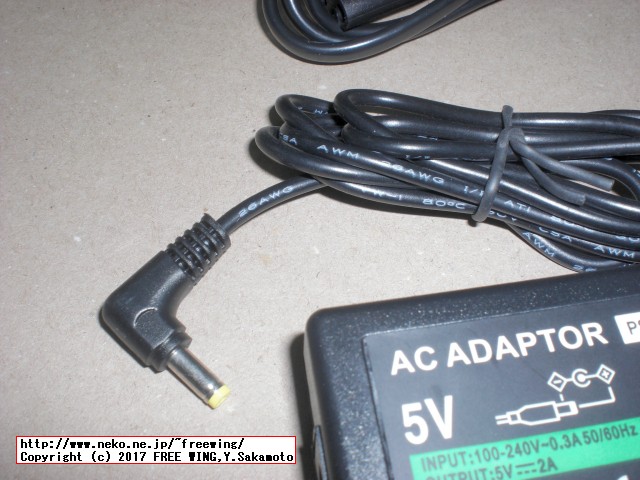

 ケーブルは 26AWGを使用なので、2.2Aまでの使用を想定。
 26AWG: 2.2A max.、0.134Ω/m
 V=RI = 0.134Ω * 3A = 0.4V drop.
 ケーブルは+と-の 2本なので、0.4V * 2本 = 0.8V drop.

 ちなみに 24AWGと仮定した場合は
 24AWG: 3.5A max.、0.084Ω/m
 V=RI = 0.084Ω * 3A = 0.25V drop.
 ケーブルは+と-の 2本なので、0.25V * 2本 = 0.5V drop.

 ちなみに 22AWGと仮定した場合は
 22AWG: 7A max.、0.053Ω/m
 V=RI = 0.053Ω * 3A = 0.16V drop.
 ケーブルは+と-の 2本なので、0.16V * 2本 = 0.3V drop.

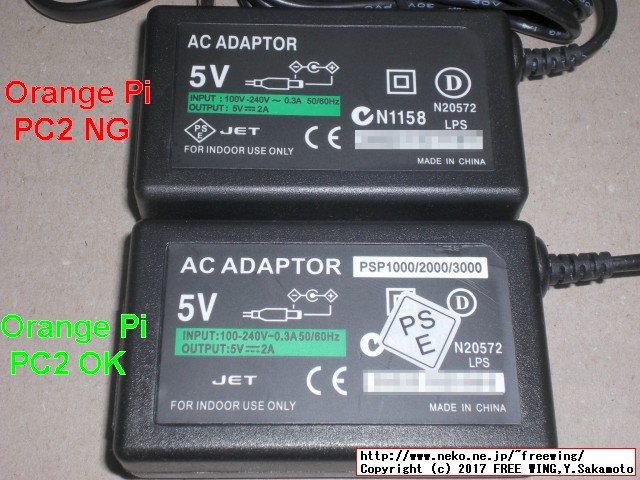

・PSP用電源で Orange Pi PC2を動かす
PSP用電源で Orange Pi PC2を動かす
 その後、アマゾンの商品ページを見たら 1円(送料無料)と言う恐ろしい値段で売っていたので追加で買いました。(写真上の PSEマークが黒ラベルシールに印字の物)
 追加で買った電源は最初の bootloaderまで起動しますが、カーネルの読み込みで失敗しているらしく起動しません。残念!
 (多分電流負荷が増える時に電圧がドロップして Oragne Piが内部的にリセットしているんでしょう。製造シリアル番号は 600番程度の違いでした。)
 Orange Pi PC2は電源に相性が有る様です。
 ※ 安い電源は Orange Pi PC2で動いたらラッキー位の考えで。


●激安の PSP電源を腑分けしてみた。

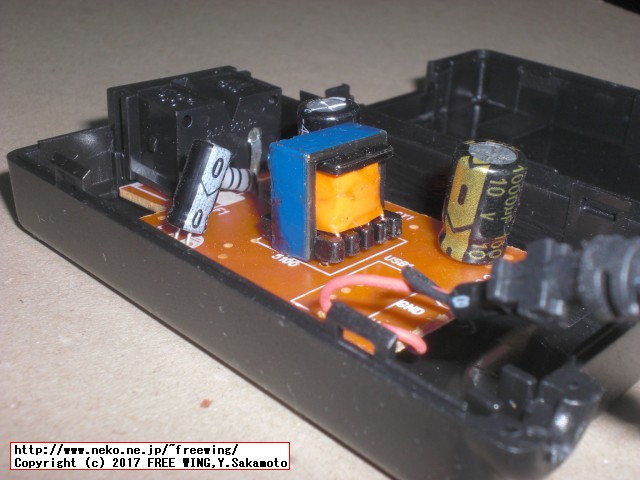

● Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物

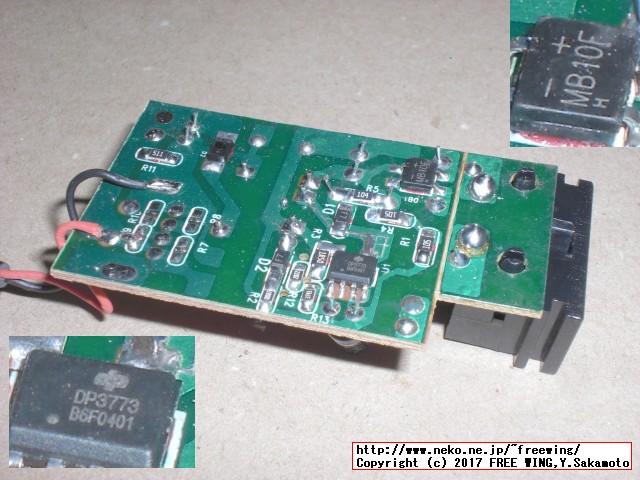

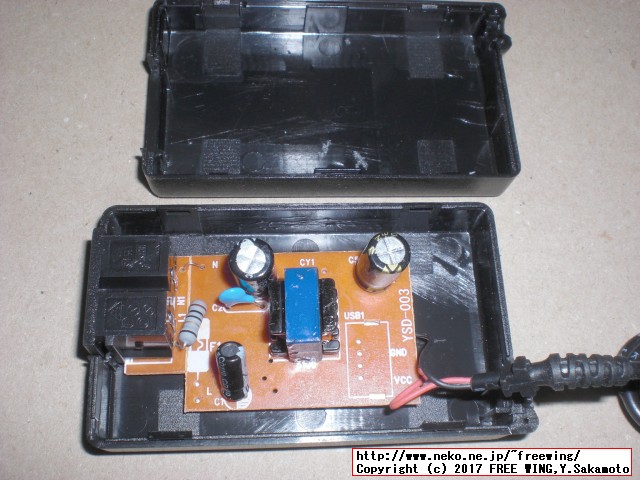

・Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物
Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物
 恐ろしい程に少ない部品点数で電源が構成されています。YSD-003基板
 なお、この YSD-003基板は 1次側と 2次側が完全に独立しており、2次側から 1次側へのフィードバック回路が有りません。

・Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物
Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物
 DP3773、MB10F
MB10F-13 Diodes Incorporated

・Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物
Orange Pi PC2で使えた最初に買った PSPマークが別貼りの物
 恐ろしい程に少ない部品点数で電源が構成されています。
 なお、この YSD-003基板は 1次側と 2次側が完全に独立しており、2次側から 1次側へのフィードバック回路が有りません。物凄く恐ろしい電源です。DP3773の制御 ICが「優秀」なのでしょうか?

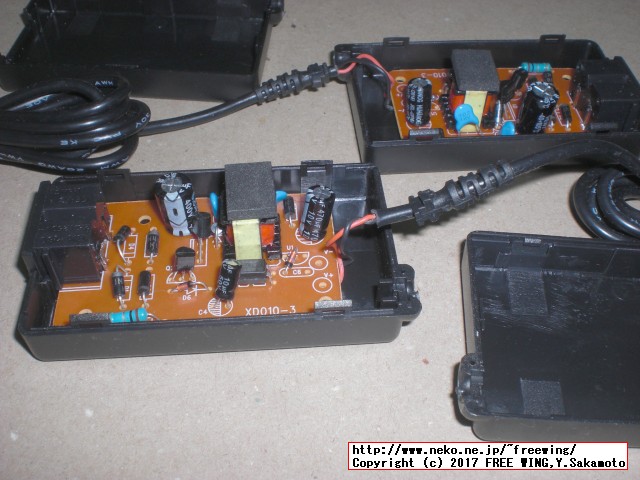

● Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物

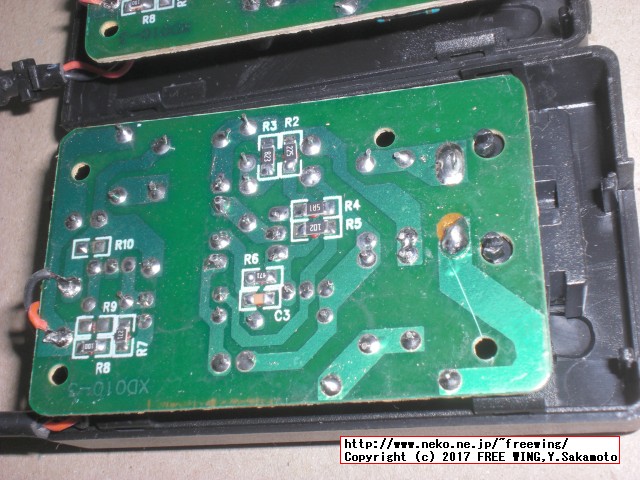

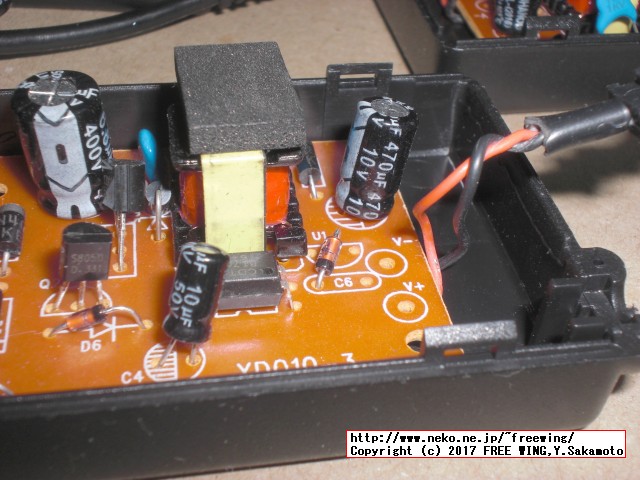

・Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物
Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物

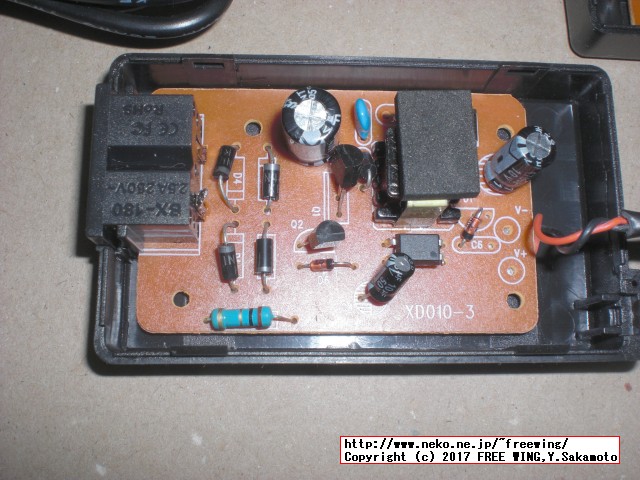

 この XD010-3基板は 2次側から 1次側へのフィードバック回路が有りました。
 回路設計的には上記の YSD-003よりもマトモと思いますが、五十歩百歩でしょうね。

・Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物
Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物


・Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物
Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物


・Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物
Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物


・Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物
Orange Pi PC2で使えない後期ロットの PSPマークが黒ラベルシールに印字の物

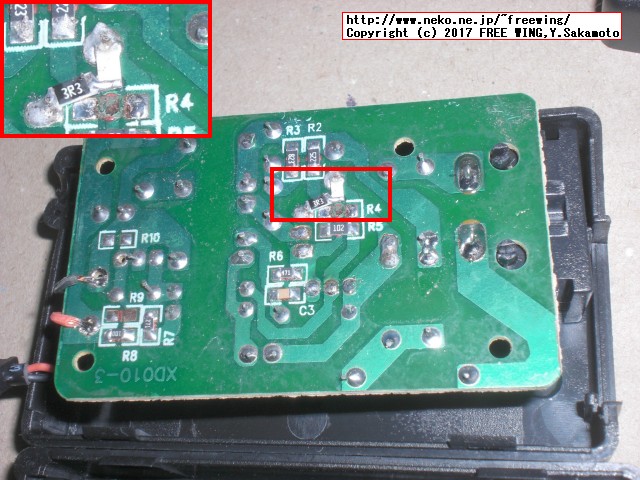

 2個買った内の 1個は恐ろしい部品のハンダ付けがして有ります。
 基板部分での無負荷時(開放)の出力電圧は +5.35Vでした。

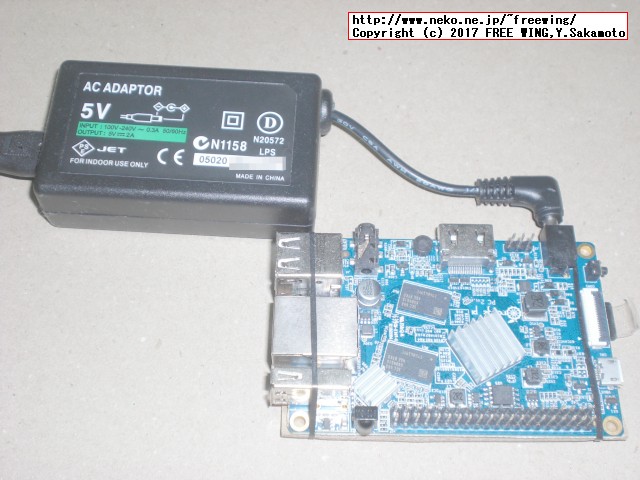

 Orange Pi PC2で使えなかった後期ロットの PSP電源も、PSP側の電源ケーブルを 15cmに短くしたら Orange Pi PC2で起動して使える様になりました。
 電源ケーブルに 26AWGと言う細い電線を使用している為に電圧ドロップが発生しており、それが動かない原因と言えます。(少なくとも原因のひとつ)

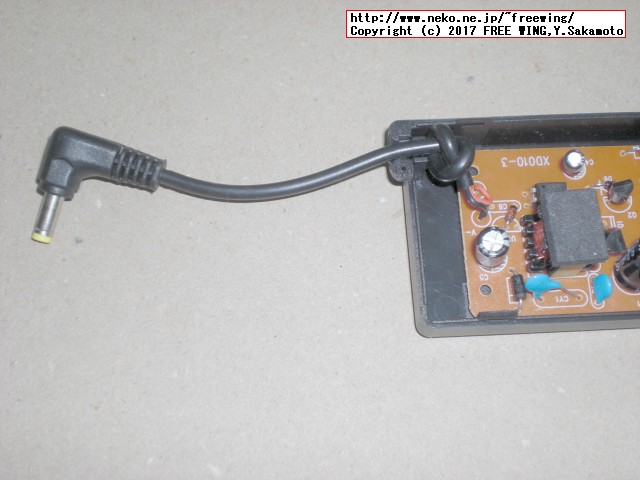

・PSP側の電源ケーブルを 15cmに短くしたら Orange Pi PC2で起動して使える様になりました
PSP側の電源ケーブルを 15cmに短くしたら Orange Pi PC2で起動して使える様になりました


・PSP側の電源ケーブルを 15cmに短くしたら Orange Pi PC2で起動して使える様になりました
PSP側の電源ケーブルを 15cmに短くしたら Orange Pi PC2で起動して使える様になりました
 26AWG

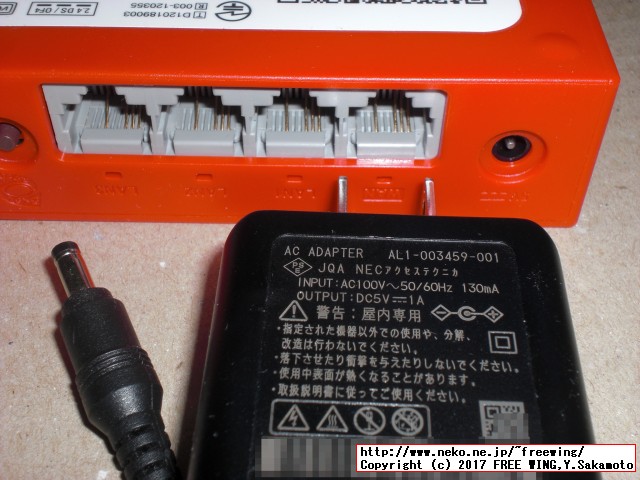

・Orange Pi PC2を Aterm WR8166N用の ACアダプタで動かす
Orange Pi PC2を Aterm WR8166N用の ACアダプタで動かす
 ちなみに、NEC製のブロードバンドルータの AtermWR8166N用の ACアダプタ AL1-003459-001 5V 1Aでも Orange Pi PC2は起動しました。ただし、電流が 1Aなのでどの程度安定して使えるかは不明です。
 使用している線材は平行 24AWGでした。
