2019/04/20

dreamGEAR社 レトロアーケードを HACKしてマルチゲーム化の MOD改造、新ロットは改造対策! dreamGEAR社 レトロアーケードを HACKしてマルチゲーム化の MOD改造、新ロットは改造対策!

(Retro Arcadeを分解して、内部の基板にスイッチを取り付ける事でマルチゲーム化のハック MOD改造)

Tags: [通信販売]





● dreamGEAR Retro Arcade レトロアーケード ディグダグ を買ってみた

 レトロアーケード Retro Arcadeは dreamGEAR社製のミニチュアゲーム機です。

 dreamGEAR レトロアーケードを買ってみた。
 机の上の懐かしオブジェの飾りとして。
 中身のゲームは実際のオリジナルのアーケード版ではなく「ファミコン版」がベースになっている様です。
 (オリジナルのアーケード版は画面が縦です)

dreamGEAR

レトロアーケードシリーズ

 80年代を代表する
 懐かしの名作アーケードゲームが
 手のひらサイズになって復活!
 もちろん、実際にプレイ可能!

 「パックマン」
 「ギャラガ」
 「ディグダグ」
 「ギャラクシアン」
 「マッピー」
 の全 5機種を 3月 24日から全国で順次販売する。

「レトロアーケード」シリーズ 製品概要
画面:2.75インチフルカラースクリーン
操作:取り外し可能なジョイスティック搭載
サウンド:音量調整機能と3.5㎜ヘッドホン端子付き
電源:単3乾電池4本(別売)もしくはUSBマイクロ端子タイプB(別売)での電源供給
商品サイズ:高さ174mm×幅101mm×奥行112mm
重量:310~314g

●レトロアーケード 6月下旬発売予定

 ローリングサンダー
 エレベーターアクション
 パズルボブル

 dreamGEAR社は他にも「220 in 1」等のミニアーケード玩具を販売しています。

・dreamGEAR レトロアーケード
dreamGEAR レトロアーケード




レトロアーケード <パックマン>
ASIN: B07L1HKCF1

レトロアーケード <ギャラガ>
ASIN: B07L1GCTFW

レトロアーケード <ディグダグ>
ASIN: B07L1JFFV9

レトロアーケード <ギャラクシアン>
ASIN: B07L1HLW36


レトロアーケード <マッピ―>
ASIN: B07L1J9S8Y

レトロアーケード <エレベーターアクション>
ASIN: B07NL7N8LH

レトロアーケード <バブルボブル>
ASIN: B07NL6WDR1

レトロアーケード <ローリングサンダー>
ASIN: B07NL7NND6


6"レトロバーガタイムマイクロアーケード
ASIN: B07BZC8B8B

My Arcade Retro Machine Gaming System with 200 Built-In Video Games [並行輸入品]
ASIN: B01823JOI0

dreamGEAR Pixel Player - 300ゲーム(8ビット)+ 8データイーストクラシックス
ASIN: B076ZR4N9V

MY ARCADE GO GAMER PORTABLE 220ゲーム (16ビット) ブルー/ブラック
ASIN: B01FW2CXVY


● Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

 Retro Arcade レトロアーケードを分解して、内部の基板にスイッチを取り付ける事でその他のゲームを起動する事ができる様です。

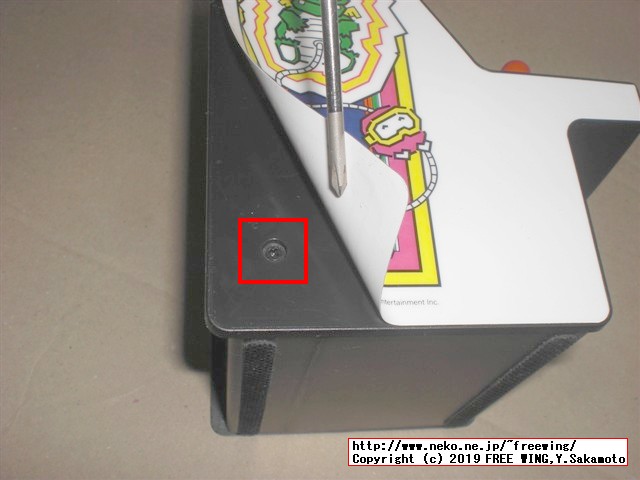

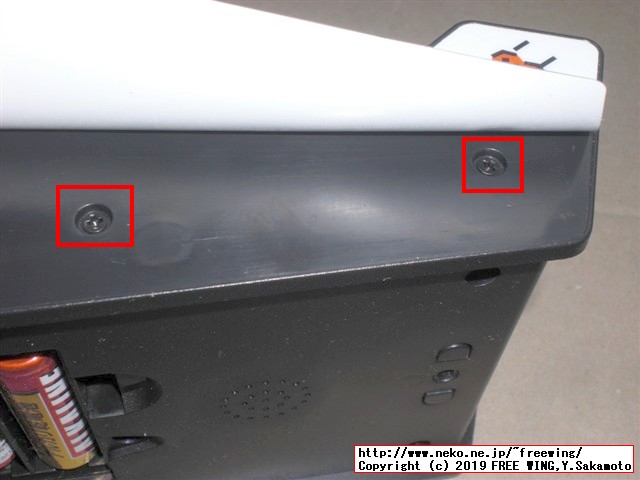

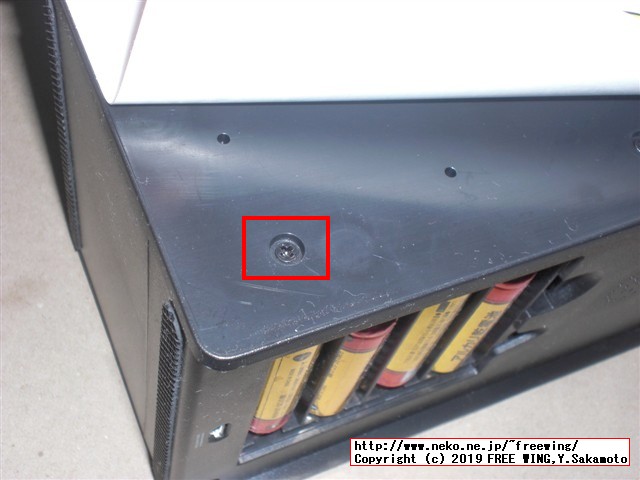

 レトロアーケードを分解する場合は、背面の4箇所のネジ以外に、側面のシールを剥がして側面のネジも取る必要が有ります。

 切り替えスイッチは 3箇所に取り付けるので 2の 3乗で 8通りの組み合わせがありますが、無効な組み合わせも有るので、元々のゲームを含めて 6種類のゲームが選べる様です。

 ディグダグ
 パックマン
 ギャラクシアン
 ギャラガ
 マッピー
 ローリングサンダー(ただしボタンが1個なので実質遊べない)
 (コントローラ基板には回路は有るのでBボタン用のボタン配線を追加すれば遊べる。)


● Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

 2019年 3月出荷ロットでは「改造対策」されています。
 改造対策ロットの場合の改造は超難易度高レベルです。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 側面のシールはホカロン等で温めると剥がしやすくなります。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

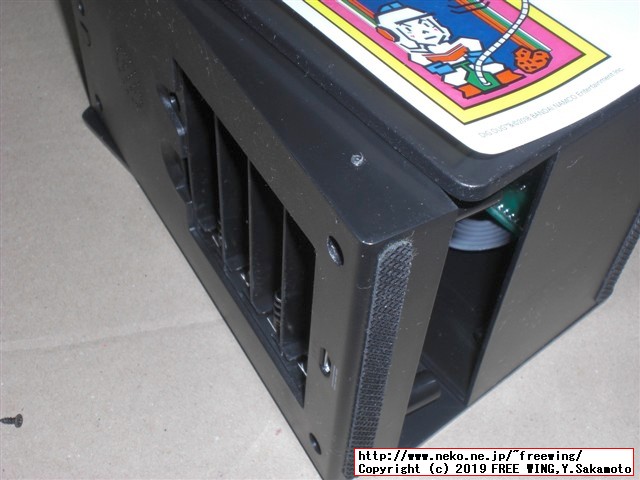

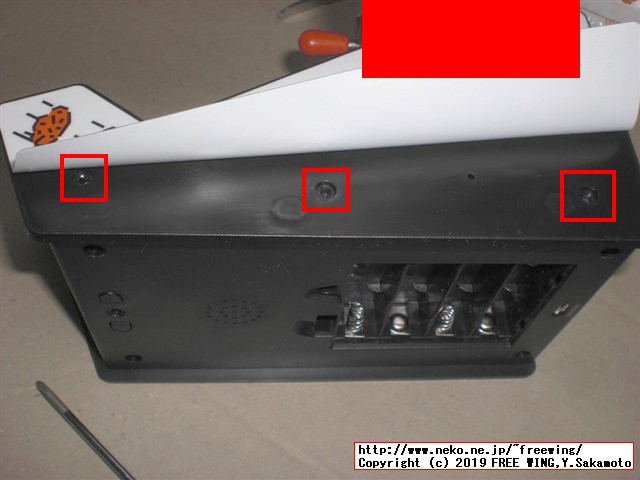

 側面のネジは後側の 3箇所だけ取れば裏蓋が取り外せます。
 左右の両方で計 6箇所のネジを取り外します。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

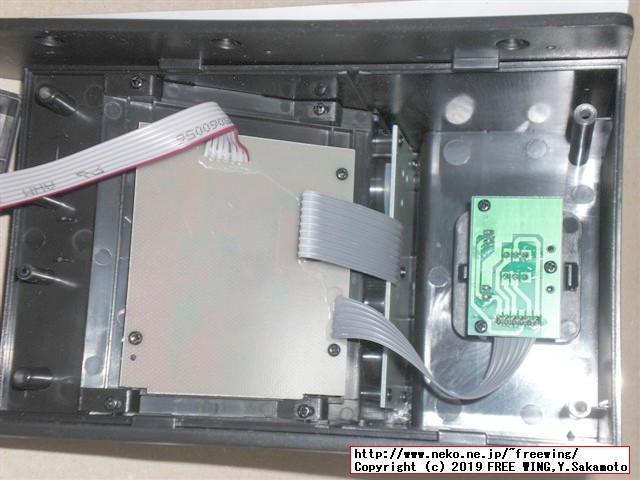

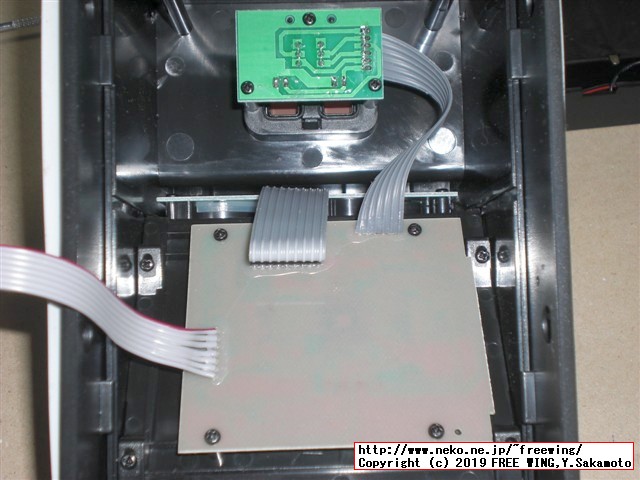

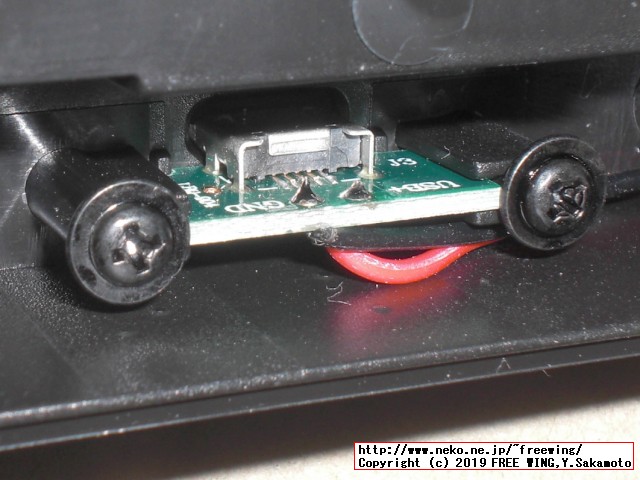

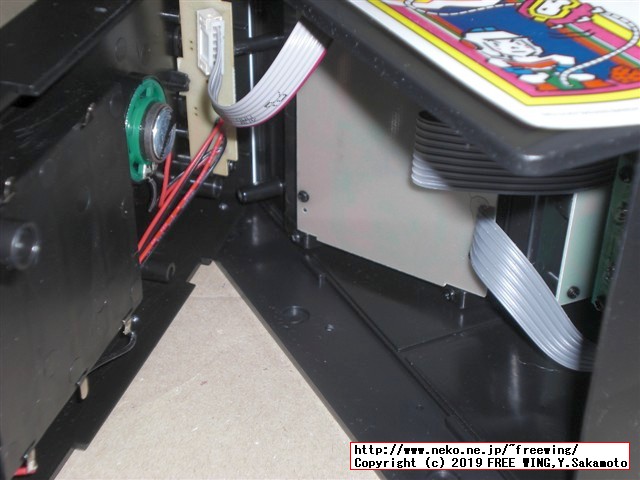

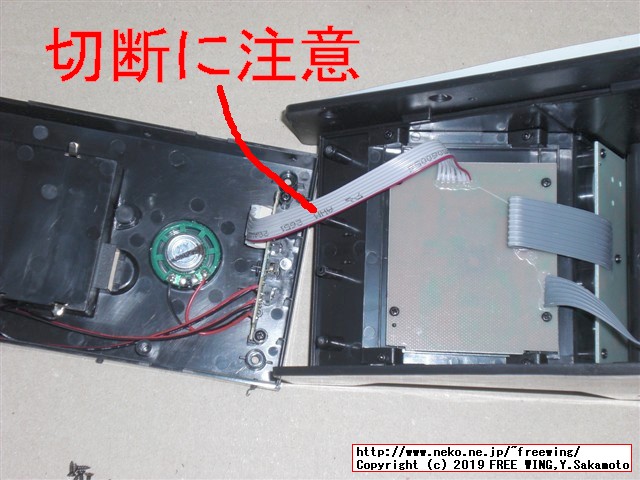

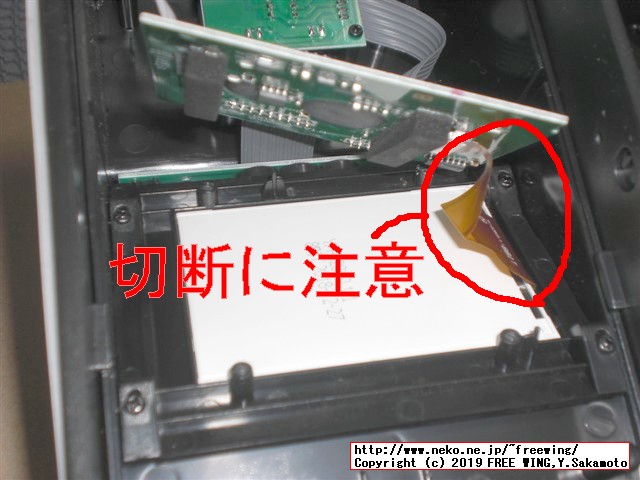

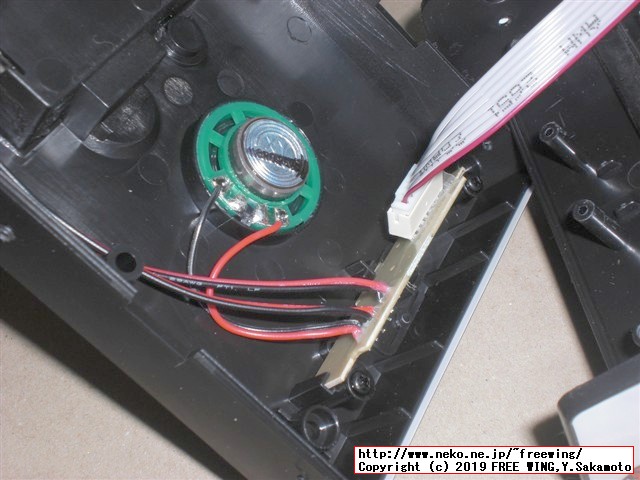

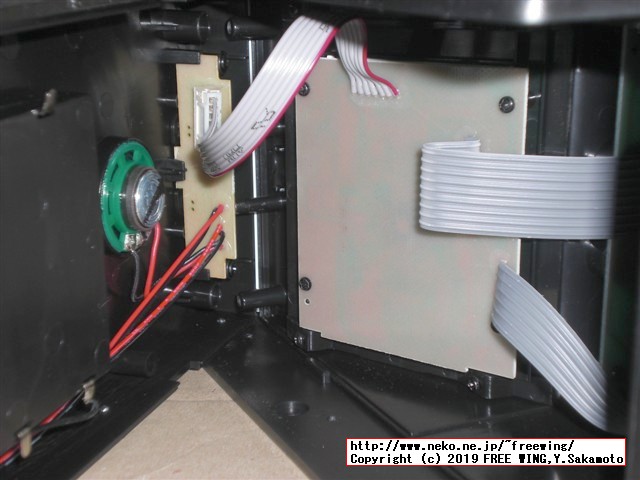

 内部の配線を切断しない様に気をつけながらゆっくり蓋を開けます。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

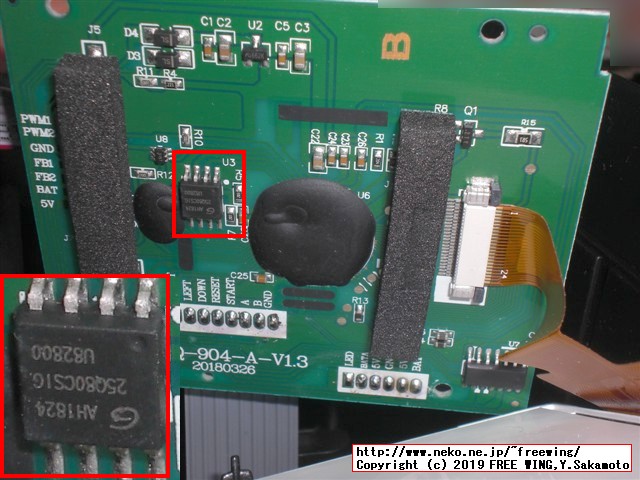

 GD25Q80C 8M-bit 1MB SPI Flash ROM
 このチップの中にゲームプログラムが格納されています。
GD25Q80C - GigaDevice

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 TFT LCD YH-028V0.1.1 8BIT 2018-12-27

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造



●作業性の効率化の為に TFT液晶画面のフレキケーブルを取り外す

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

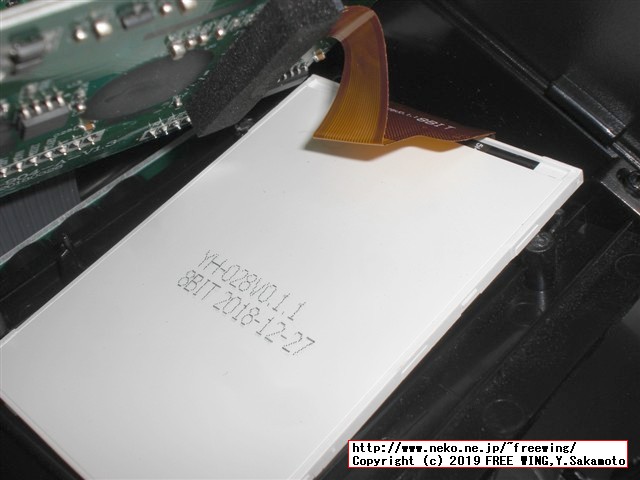

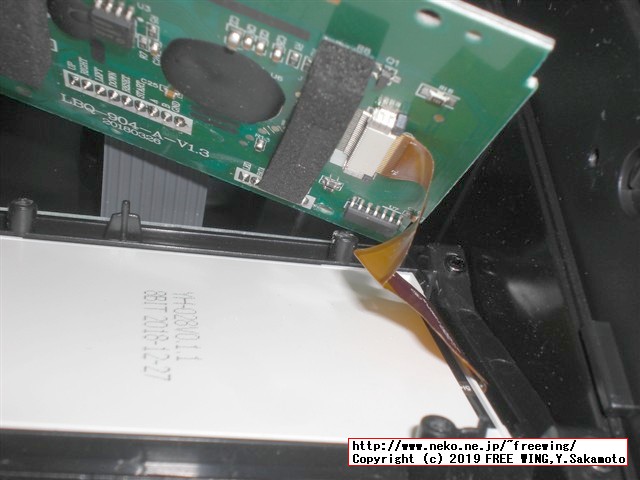

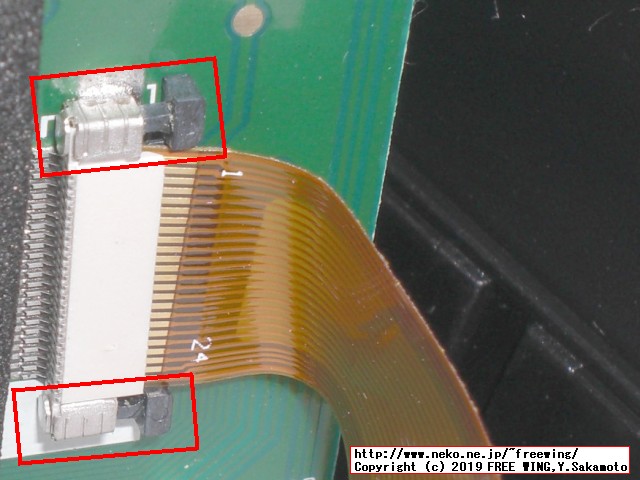

 作業性の効率化の為に TFT液晶画面のフレキケーブルを取り外します。

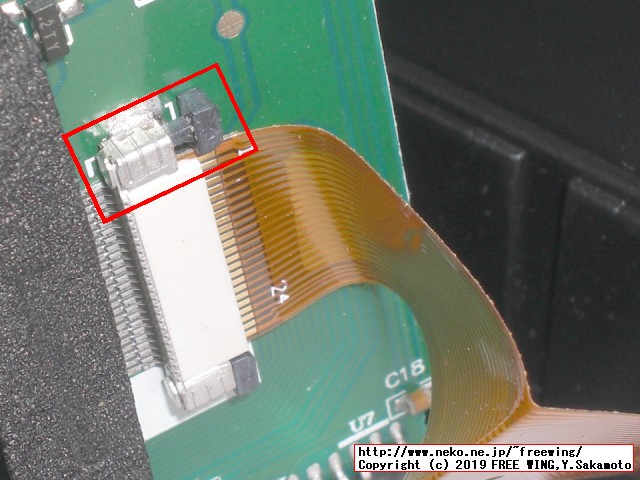

 黒い爪の部分を引っ張ります。
 チカラが強すぎるとコネクタを破壊するので気を付けて下さい。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

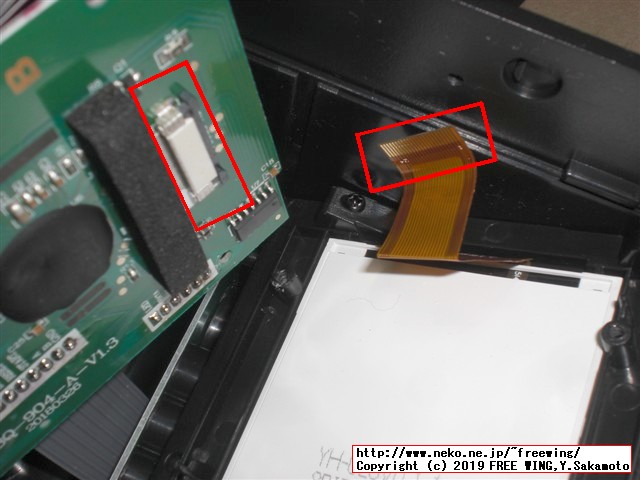

 もう片方の黒い爪の部分を引っ張ります。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 作業性の効率化の為に TFT液晶画面のフレキケーブルを取り外します。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造


・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 マルチゲーム化の改造のスイッチを取り付けます。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 マルチゲーム化の改造のスイッチを取り付けます。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 マルチゲーム化の改造のスイッチを取り付けます。

● 2019年 3月出荷ロットでは「改造対策」ががが!

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

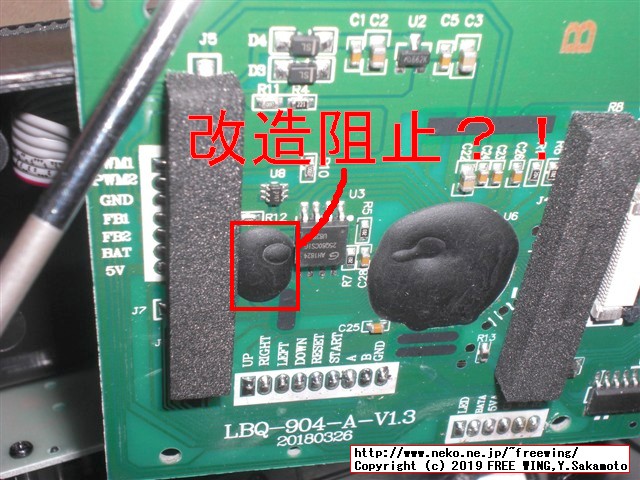

 2019年 3月出荷ロットでは「改造対策」されています。
 改造阻止でしょうか!?スイッチ取り付けのジャンパの改造箇所が黒い樹脂で保護されています。
 この黒い樹脂を削り取る事は不可能です。

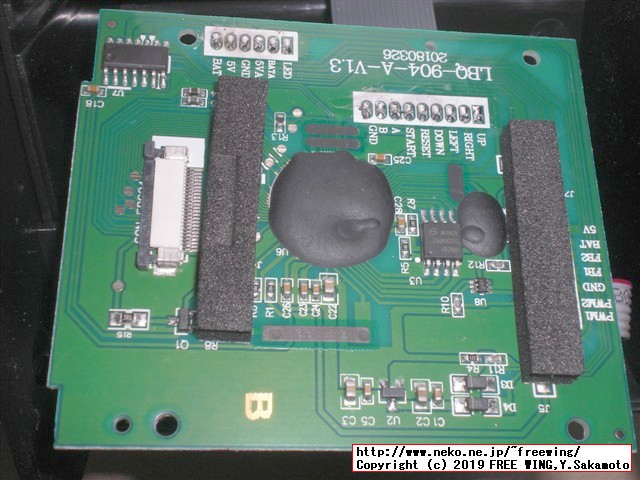

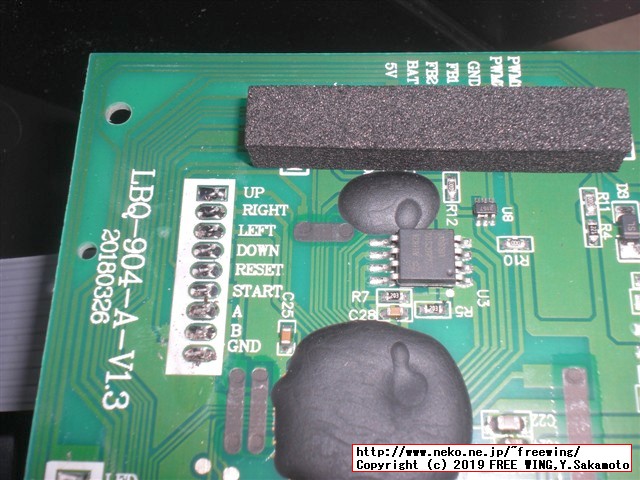

 Retro Arcade PCB LBQ-904-A-V1.3 20180326
 基板自体のバージョンは変わっていないので、製造工程で「改造対策」の対応を入れたんですね。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

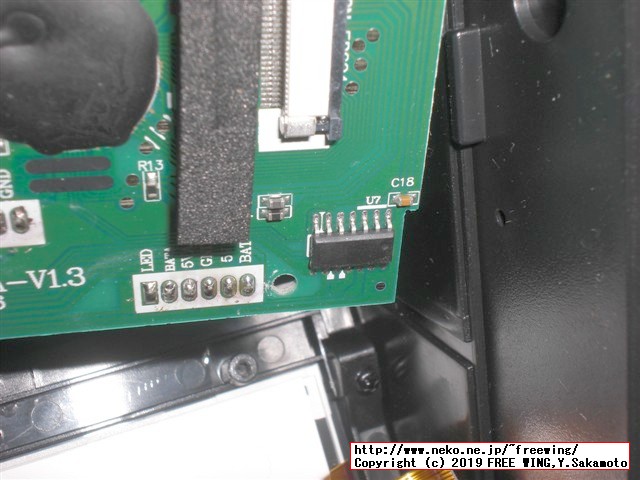

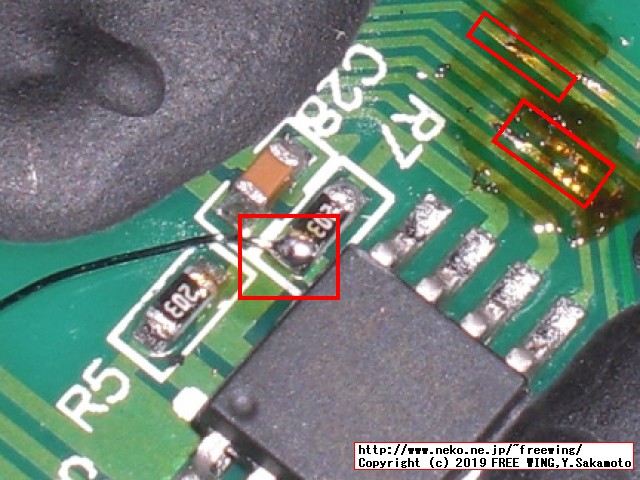

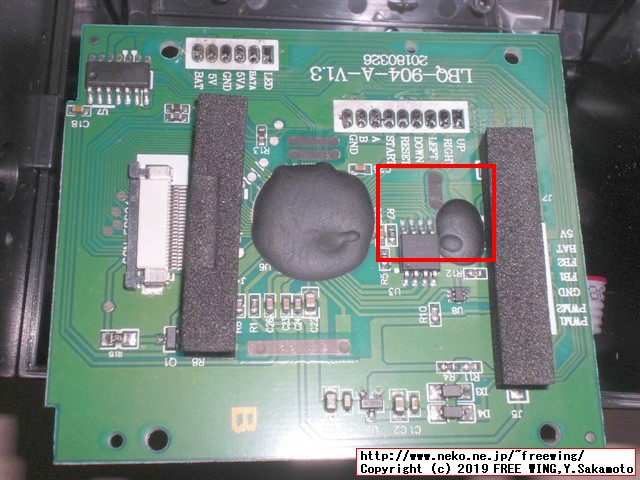

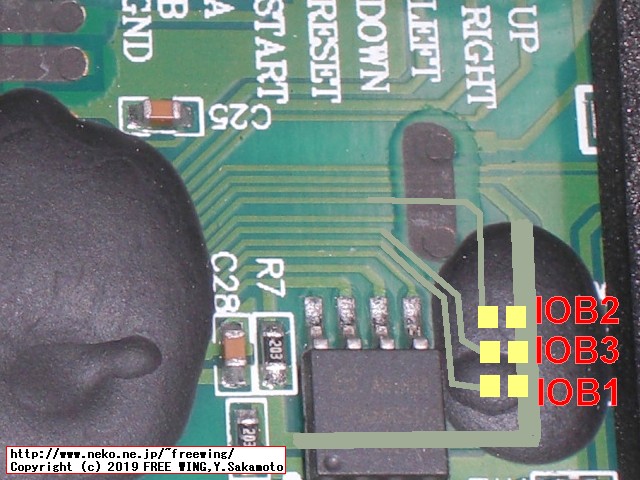

 マルチゲーム化の改造ポイント。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

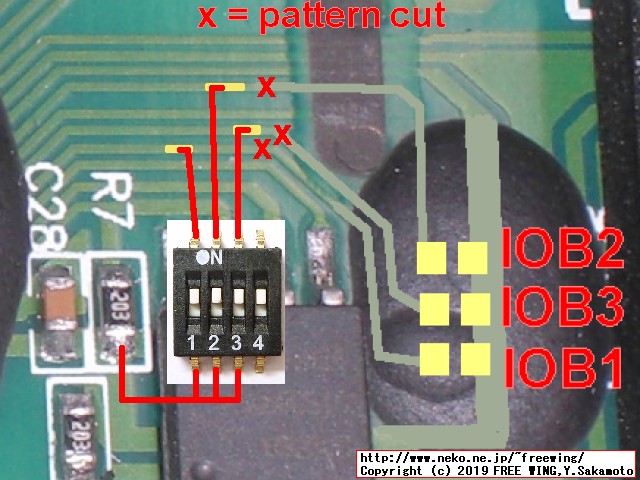

 マルチゲーム化の改造ポイント。
 黒い樹脂部分を透視しました。

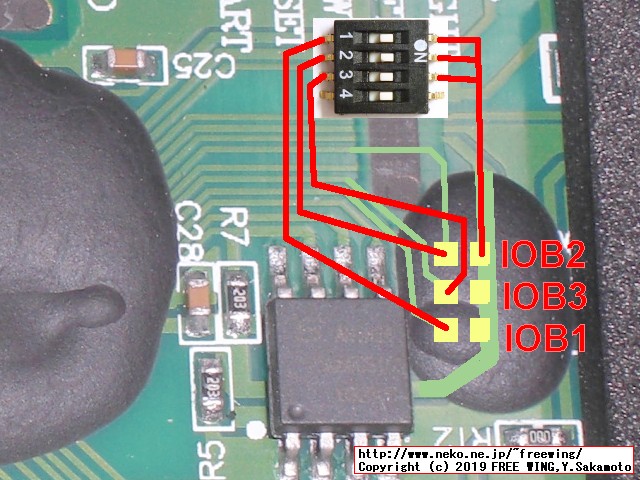

 IOB1、IOB2、IOB3をショートする組み合わせで起動するゲームの種類を変えられます。
 (2の3乗なので8通り)

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 マルチゲーム化の改造ポイント。

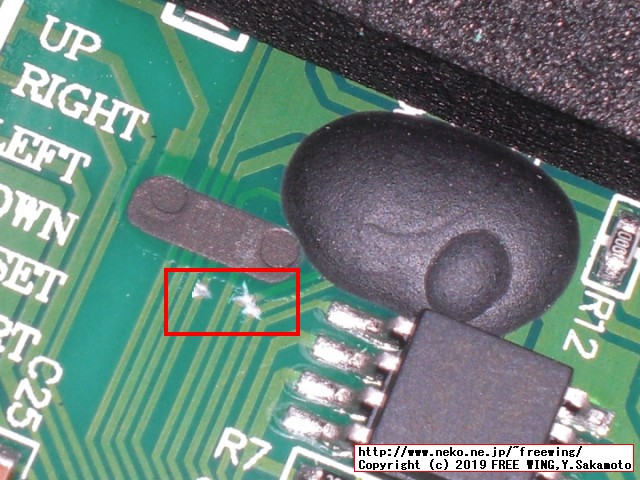

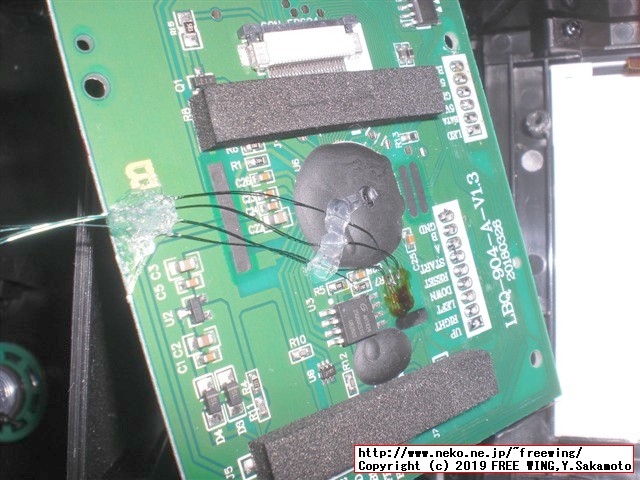

 黒い樹脂部分を削って取り除くのは不可能なのでパターンカットと直接配線で改造します。
 基板の配線パターンの緑色のレジストを削って配線パターンの銅の部分を露出させます。
 緑色のレジストを削る時に削りすぎて配線パターンの銅を消滅させない様に注意してください。
 基板の配線パターンの銅が極薄です。コストダウンの為に極限までに銅の使用をケチっています。

 なお、基板の配線パターンに配線する場合は配線パターンの剥離に注意してください。
 また、配線パターンに長時間ハンダゴテを当てていると基板のパターンが蒸発します。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 改造ポイントをパターンカットします。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

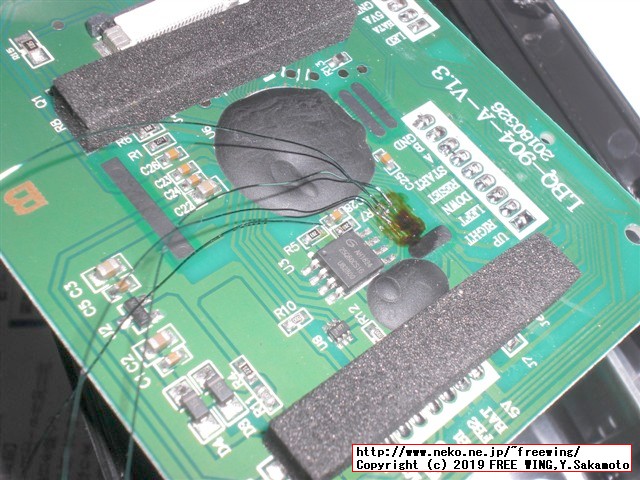

 改造ポイントに半田付けします。
 なお、基板の配線パターンに配線する場合は配線パターンの剥離に注意してください。
 また、配線パターンに長時間ハンダゴテを当てていると基板のパターンが蒸発します。
 基板の配線パターンの銅が極薄です。コストダウンの為に極限までに銅の使用をケチっています。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 改造ポイントに半田付けします。
 改造対策ロットの場合の改造は超難易度高レベルです。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

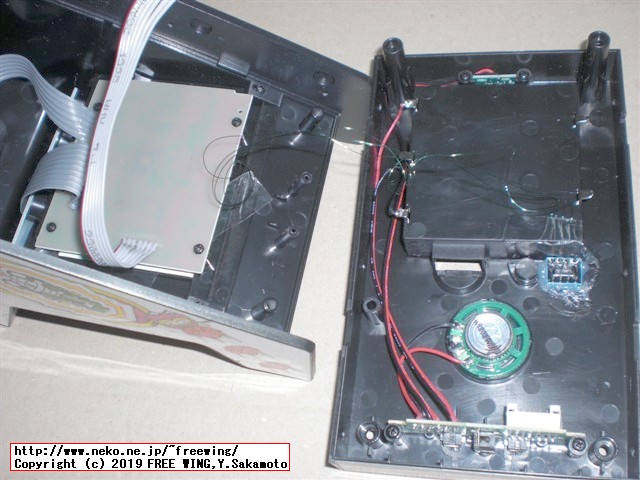

 配線部分が動かない様にホットメルトで固定します。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

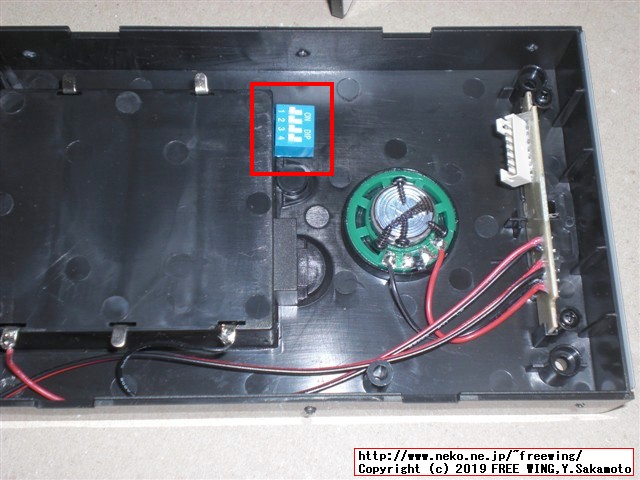

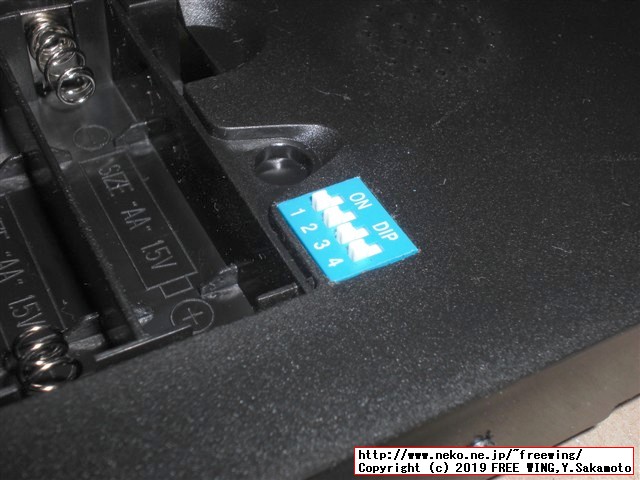

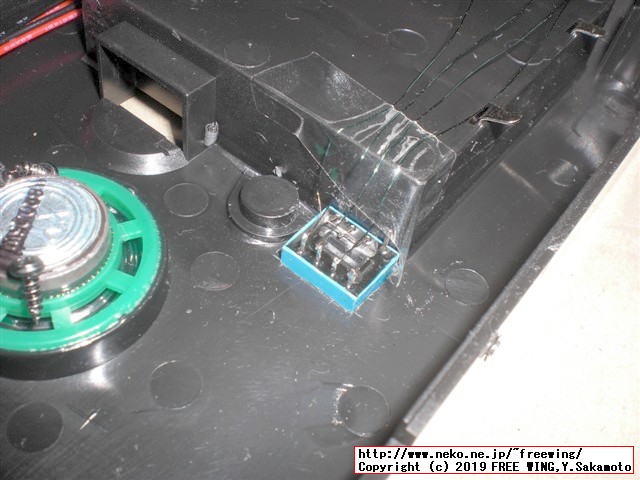

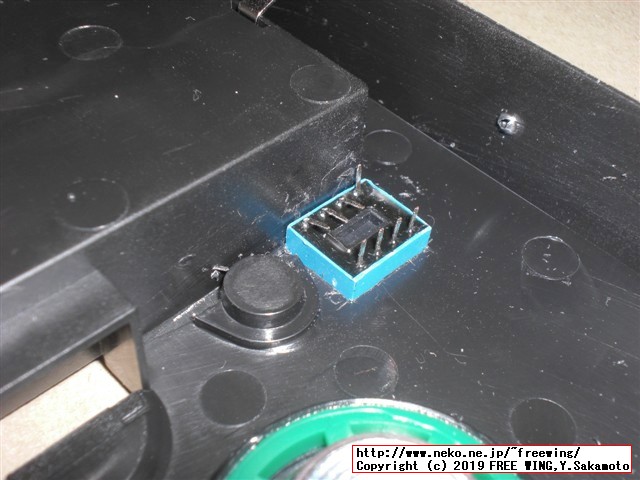

 ゲーム種類切り換え用のディップスイッチにも配線します。

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造



・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 改造完了!

 改造に使用している配線材は UEWポリウレタン銅線(ポリウレタンワイヤ、エナメル線)と呼ばれるものです。
 半田付けをする際は絶縁の被覆をハンダの熱で溶かして使用します。なのでニッパで被覆を剥く必要が有りません。また、単線でできているので細かい場所にピンポイントで配線できます。(ヨリ線の場合はバラけてしまう)

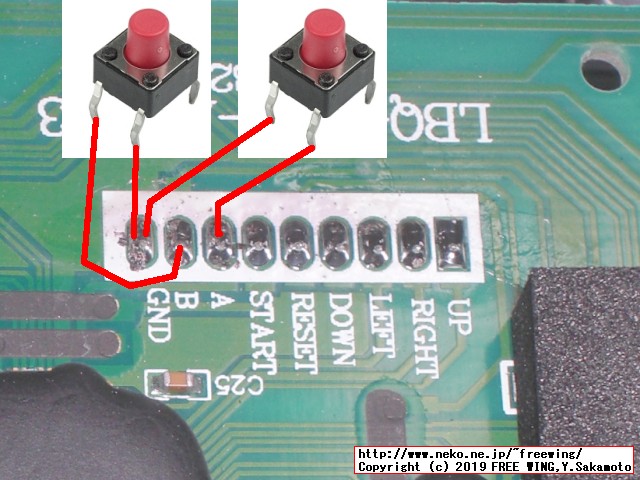

●ローリングサンダー用の Bボタン追加改造

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造

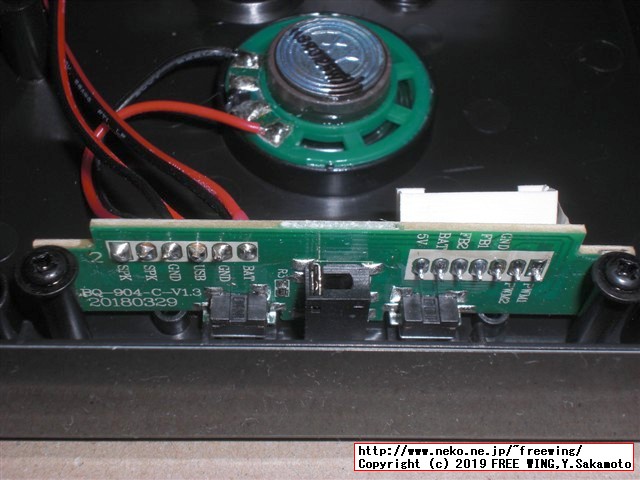

 ローリングサンダー用の Bボタン追加改造(左側のB配線)。
 パックマン筐体の場合は Aボタンも同様に追加改造します(右側のA配線)。

●運良く「改造対策ロット」じゃない場合のマルチゲーム化の改造方法

・Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造
 運良く「改造対策ロット」じゃない場合のマルチゲーム化の改造方法
 比較的簡単に改造ができます。と言うか、改造対策ロットの場合の改造は超難易度高レベルです。

 スイッチの状態は電源を入れる瞬間、リセットボタンを押した瞬間の状態が有効になります。(起動後はスイッチの状態を変更しても動作に影響しない)

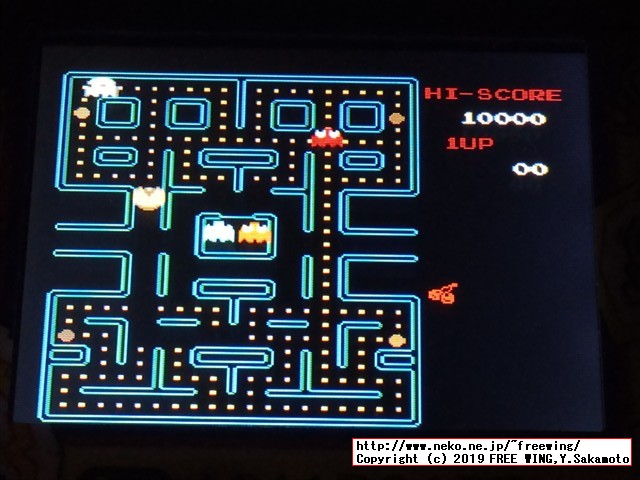

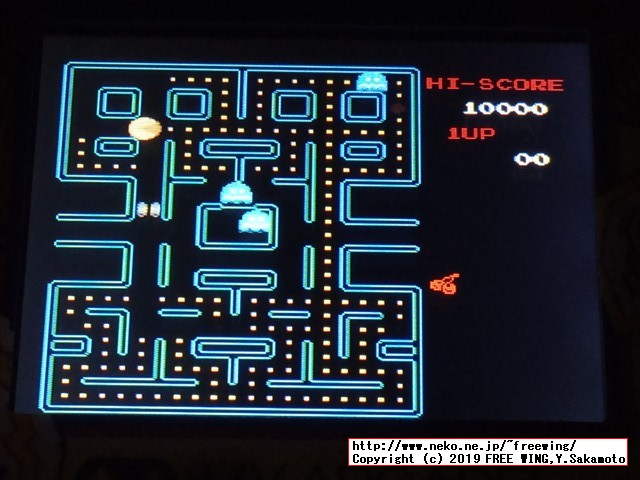

● dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でパックマン

・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でパックマン
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でパックマン


・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でパックマン
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でパックマン

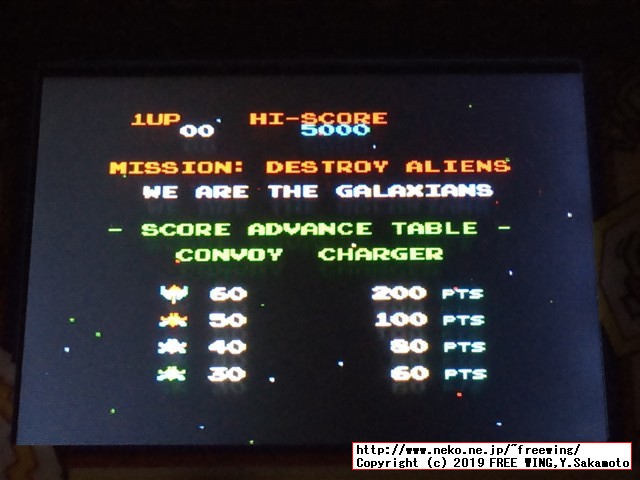

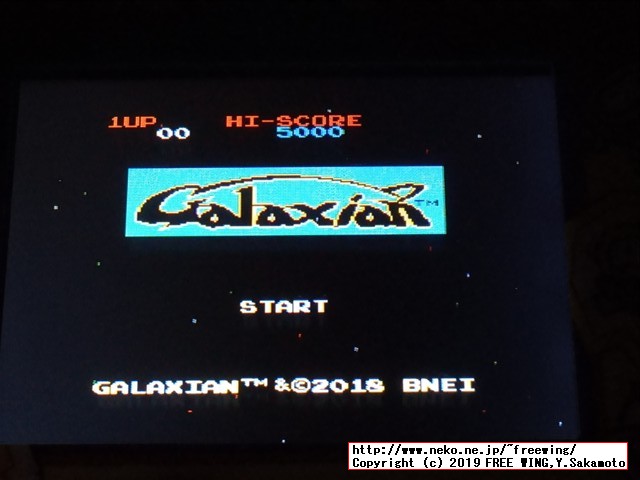

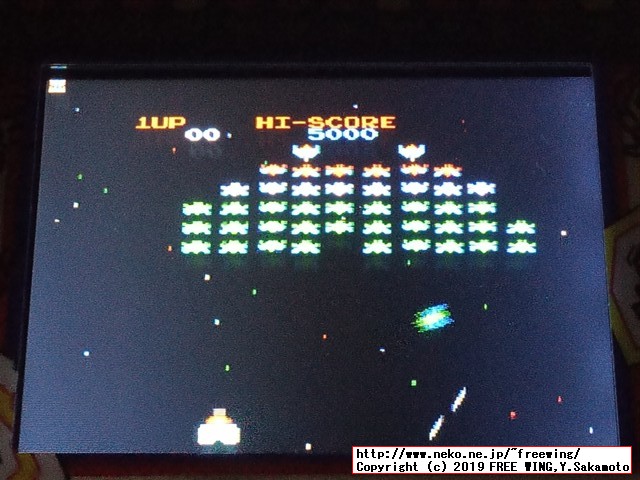

● dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン

・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン


・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン


・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラクシアン

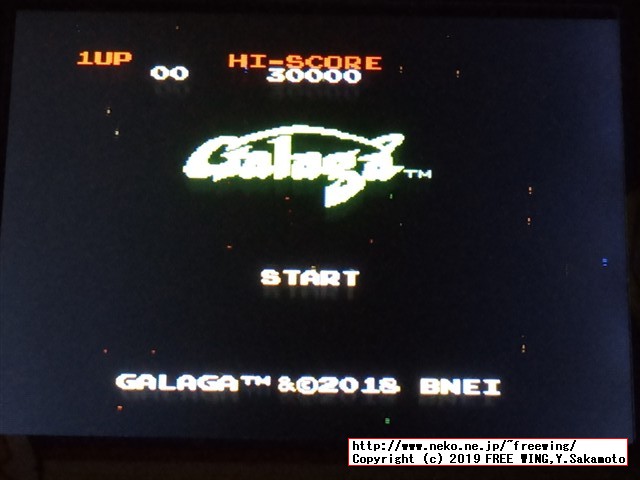

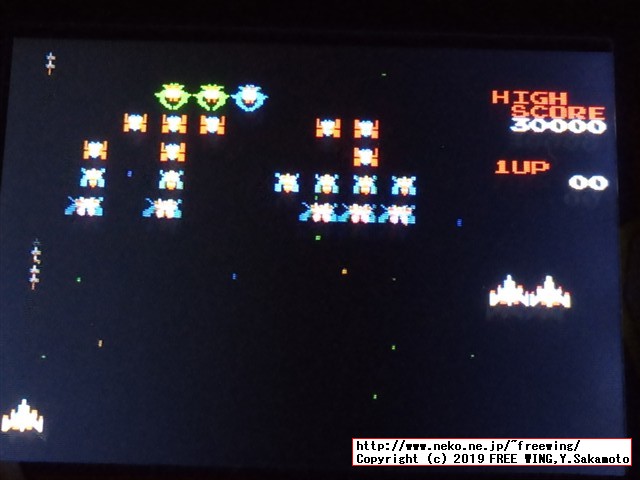

● dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラガ

・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラガ
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラガ


・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラガ
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でギャラガ

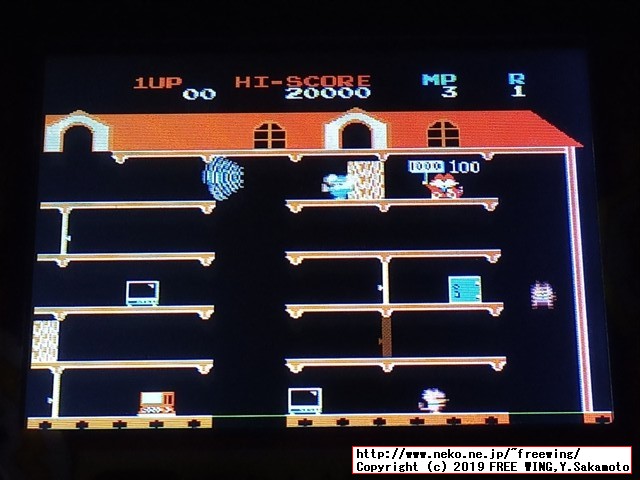

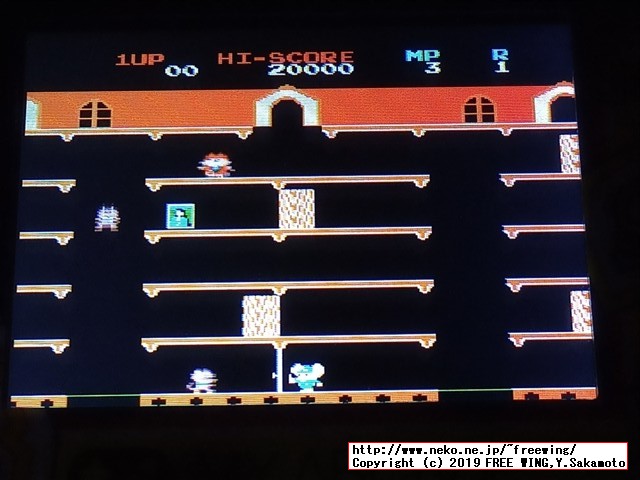

● dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でマッピー

・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でマッピー
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でマッピー


・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でマッピー
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でマッピー

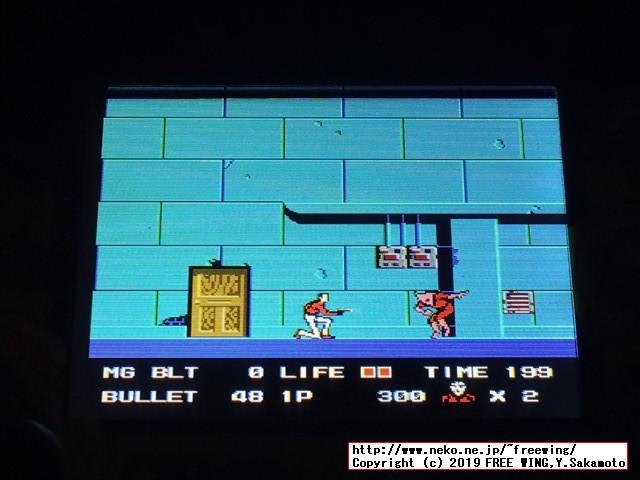

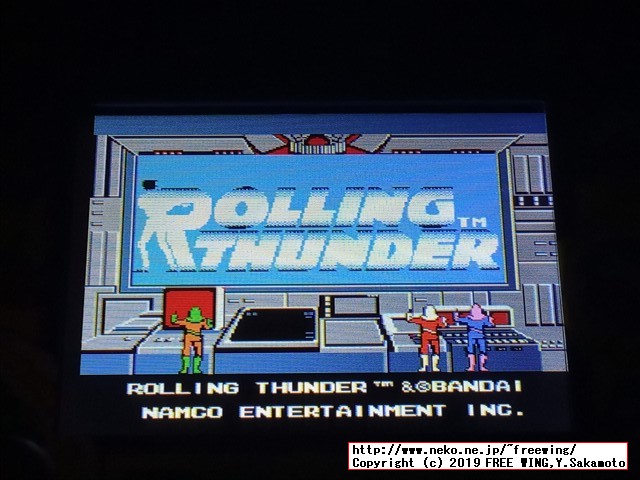

● dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でローリングサンダー

・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でローリングサンダー
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でローリングサンダー


・dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でローリングサンダー
dreamGEAR Retro Arcade レトロアーケード ディグダグ筐体でローリングサンダー




● Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造の部品


SODIAL(R) 10x2行8ピンポジション 2.54mmピッチディップスイッチ 青
ASIN: B00U8MP8CA

uxcell タクトスイッチ 押しボタン 非ロック PCB 4P DIP 13個入り
ASIN: B00EK939Z0

ホーザン(HOZAN) ハンダゴテ 半田ごて 15w 最高温度400度 小型・軽量スリムタイプ 全長178mm 重量16g H-130
ASIN: B000W9IOQQ

goot 高密度集積基板用はんだ SD-60
ASIN: B0029LGAJI

SODIAL(R) 2x15m 0.1MM 接続銅はんだ付けはんだエナメルリールワイヤー
ASIN: B00L8VHJ2M


● Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造の道具

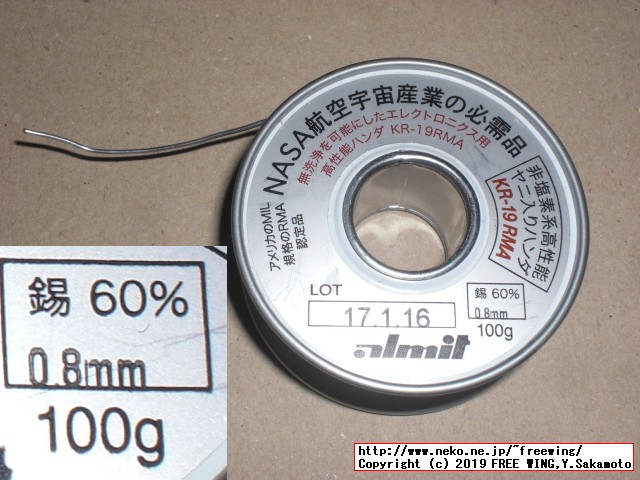

日本アルミット 高性能ヤニ入りハンダ(無洗浄) 0.8mm 100g [KR-19 RMA(0.8mm)]

【有鉛】やに入りはんだ
 KR-19 RMA Sn60 P-2

ポリウレタン銅線(0.29mm 20m)[2UEW 0.29mm 20m]

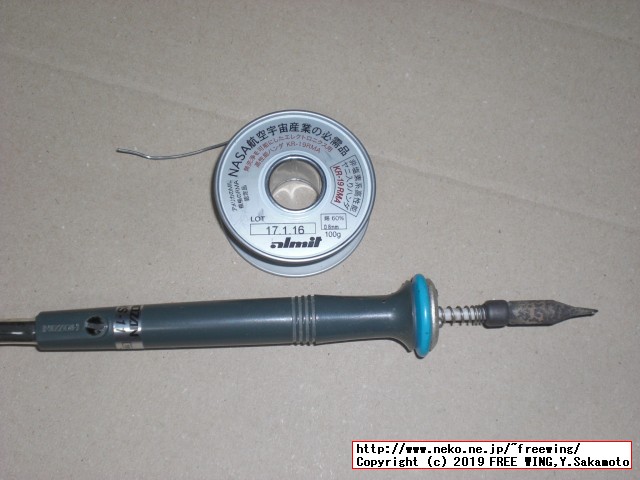

HS-11 ハンダゴテ 【HOZAN】 ホーザン株式会社

・日本アルミット 高性能ヤニ入りハンダ(無洗浄) 0.8mm 100g [KR-19 RMA(0.8mm)]
日本アルミット 高性能ヤニ入りハンダ(無洗浄) 0.8mm 100g [KR-19 RMA(0.8mm)]


・HS-11 ハンダゴテ 【HOZAN】 ホーザン株式会社
HS-11 ハンダゴテ 【HOZAN】 ホーザン株式会社




● Retro Arcade レトロアーケードを HACKしてマルチゲーム化の改造の結果

dreamGEAR Retro Arcade (レトロ アーケード) 「パックマン」の紹介動画

dreamGEAR Retro Arcade (レトロ アーケード) 「ギャラクシアン」の紹介動画

dreamGEAR Retro Arcade (レトロ アーケード) 「ギャラガ」の紹介動画

dreamGEAR Retro Arcade (レトロ アーケード) 「マッピー」の紹介動画

dreamGEAR Retro Arcade (レトロ アーケード) 「ローリングサンダー」の紹介動画



● TINY ARCADE (タイニー アーケード) を HACKしてマルチゲーム化の改造

 TINY ARCADE タイニー アーケードを分解して、内部の基板にスイッチを取り付ける事でその他のゲームを起動する事ができる様です。

2019/03/20
Super Impulse社 タイニーアーケードを HACKしてマルチゲーム化の MOD改造
Super Impulse社 タイニーアーケードを HACKしてマルチゲーム化の MOD改造

  TINY ARCADEを分解して、内部の基板にスイッチを取り付ける事でマルチゲーム化のハック MOD改造



Tags: [通信販売]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

SONY PlayStation Classicをハックして任意のゲームを追加する方法 BleemSync編
SONY PlayStation Classicをハックして任意のゲームを追加する方法 BleemSync編

  任意のゲームを復刻版プレイステーションミニ クラシック SCPH-1000RJに追加する方法

ニンテンドークラシックミニ ダブルパックを購入、ミニ ファミリーコンピュータとミニ スーパーファミコン
ニンテンドークラシックミニ ダブルパックを購入、ミニ ファミリーコンピュータとミニ スーパーファミコン

  品薄だったミニファミコンがミニスーファミとダブルパックで販売再開したので買ってみた

任天堂 クラシックミニ ミニファミコンとミニスーファミを改造して任意のゲームを追加する
任天堂 クラシックミニ ミニファミコンとミニスーファミを改造して任意のゲームを追加する

  ファミコンミニとスーファミミニをハックして任意のゲームを追加やゲームボーイや PCエンジンを動かす

任天堂 クラシックミニ ミニスーファミに hakchi2アプリを入れて任意のゲームを追加や他機種のゲームで遊ぶ
任天堂 クラシックミニ ミニスーファミに hakchi2アプリを入れて任意のゲームを追加や他機種のゲームで遊ぶ

  ファミコンミニとスーファミミニに hakchi2アプリを入れてゲーム追加や他のゲーム機のゲームで遊ぶ

任天堂 クラシックミニ ファミコンに隠されたハッカー宛てのメッセージをハッカーが発見する!
任天堂 クラシックミニ ファミコンに隠されたハッカー宛てのメッセージをハッカーが発見する!

  ファミコンミニ内の隠された場所に隠されたハッカー宛てウィットなメッセージ、キャプテン花札

インターネットから無料でダウンロードできるゲーム機用のゲームソフトのまとめ
インターネットから無料でダウンロードできるゲーム機用のゲームソフトのまとめ

  スーファミミニをハックしてネットからダウンロードできるゲームを追加してみるテスト

「ふるさと納税」でファミコンの同人ゲーム「キラキラスターナイト ふるさと納税 ふじみ野版」
「ふるさと納税」でファミコンの同人ゲーム「キラキラスターナイト ふるさと納税 ふじみ野版」

  ふるさと納税の返礼品でファミコンの同人ゲームを実質 2000円でゲットする方法

dreamGEAR社 レトロアーケード ディグダグ を買ってみた、中身はファミコン移植版
dreamGEAR社 レトロアーケード ディグダグ を買ってみた、中身はファミコン移植版

  80年代を代表する懐かしの名作アーケードゲームが手のひらサイズになって復活。プレイ可能!

Super Impulse社 タイニーアーケード ディグダグ を買ってみた、中身は独自移植版
Super Impulse社 タイニーアーケード ディグダグ を買ってみた、中身は独自移植版

  80年代を代表する懐かしの名作アーケードゲームが手のひらサイズになって復活。プレイ可能!

Super Impulse社 タイニーアーケードを HACKしてマルチゲーム化の MOD改造
Super Impulse社 タイニーアーケードを HACKしてマルチゲーム化の MOD改造

  TINY ARCADEを分解して、内部の基板にスイッチを取り付ける事でマルチゲーム化のハック MOD改造

Super Impulse社 タイニーアーケード テトリスを HACKしてマルチゲーム化の MOD改造?
Super Impulse社 タイニーアーケード テトリスを HACKしてマルチゲーム化の MOD改造?

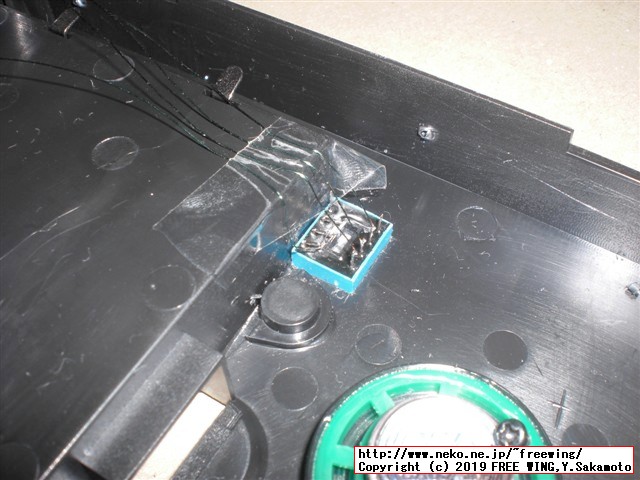

  TINY ARCADE TETRISを分解して、内部の基板にスイッチを取り付ける事でマルチゲーム化のハック MOD改造?



[HOME] | [BACK]
リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2019 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/hardware/retro_arcade_hack_mod_multi_game/
