2011/04/16

ガイガーカウンタ NT6012(放射線量計測器、个人剤量報警儀) ガイガーカウンタ NT6012(放射線量計測器、个人剤量報警儀)

(中国製のガイガーカウンタ NT6012を買ってみた。日本語の使い方説明など。ガイガー分解写真。)

Tags: [ガイガーカウンタ], [海外通販]





「ガイガーカウンター」を Amazonで探す(商品検索する)。


NT6102を中国のネット通販で買ってみました。

上海明核儀器有限公司 NT6102型X-γ輻射个人剤量報警儀

・NT6102型χ、γ線 個人線量計 警報機
NT6102型χ、γ線 個人線量計 警報機



RAY-2000A、BS2010 に引き続き NT6102も中国のネット通販(淘宝网、タオバオ)で買ってみました。私の問い合わせた範囲では在庫が無く手に入りにくいです。

操作方法が独特で分かりにくいです。また、バッテリーの蓋がネジ止めなので交換が面倒くさいです。

測定値の更新間隔は 1秒です。

私の購入した物は内蔵時計が 1時間あたり 5分くらいずれましたが、時刻設定をしなおしたら正常になりました。バッテリーを交換した時は内蔵時計が狂うので都度設定が必要です。
私の購入した物は電源オンの時に偶にトチ狂った測定値(25uSv/hとか高い値)を表示します。電源を入れなおすと通常に戻ります。(さすが中華製)

付属のCR123A充電池を付属の充電器でフル充電した状態で連続150時間程度(6日間)しか使えません。(最低でも連続で 30日くらい動いて欲しい)

バッテリが特殊で交換が面倒で動作時間が短いので使い勝手はイマイチです。

補足:レントゲンを撮る時に NT6102を持ち込んだら、X線写真を撮った時に瞬間的に 100uSv/hと反応しました。なのでとりあえず NT6012は放射線に反応する事が分かりました。

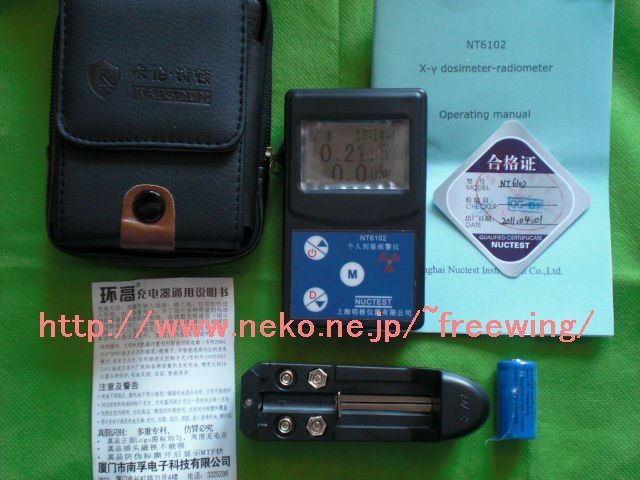

・NT6102 本体、CR123A電池、充電器、合格証、説明書、皮ケース
NT6102 本体、CR123A電池、充電器、合格証、説明書、皮ケース

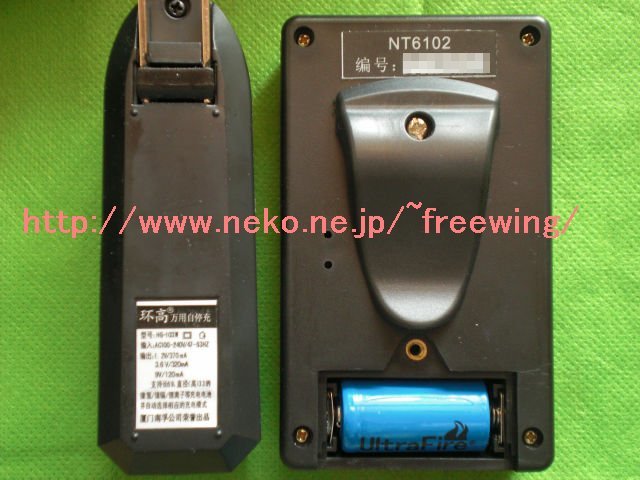

・NT6102 本体の裏側、充電器は100-240V対応
NT6102 本体の裏側、充電器は100-240V対応

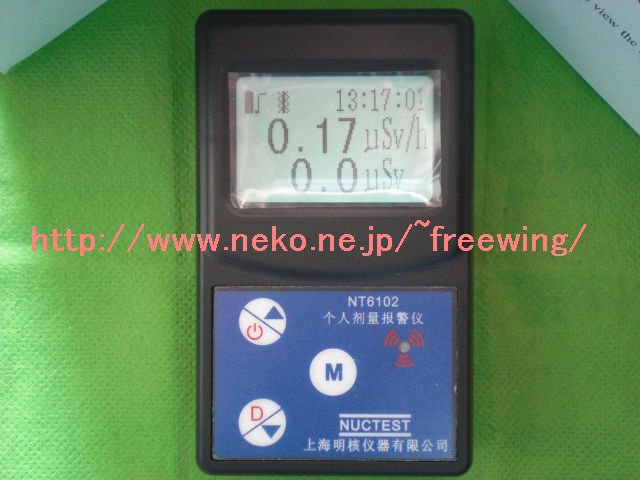

・NT6102 本体
NT6102 本体

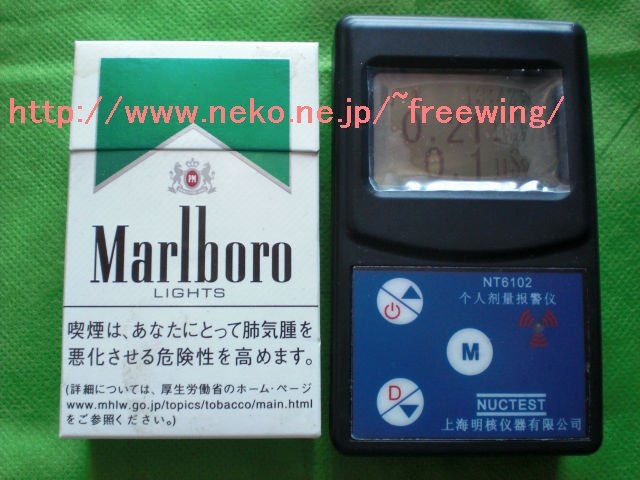

・NT6102 タバコの箱と大きさ比較、少し大きい
NT6102 タバコの箱と大きさ比較、少し大きい

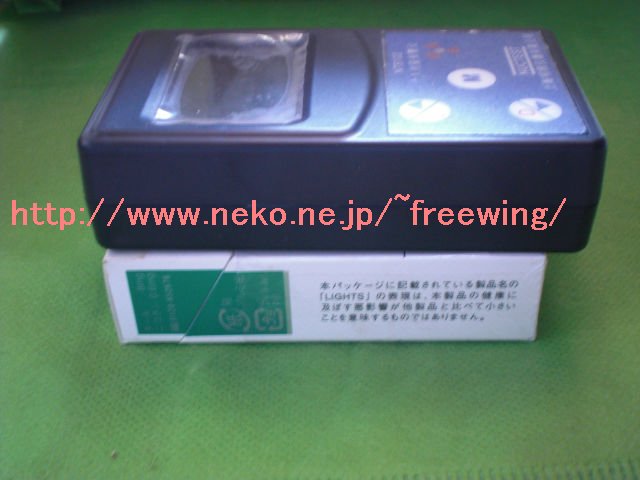

・NT6102 タバコの箱と厚さ比較、厚いです。クリップはネジで簡単に取れます
NT6102 タバコの箱と厚さ比較、厚いです。クリップはネジで簡単に取れます

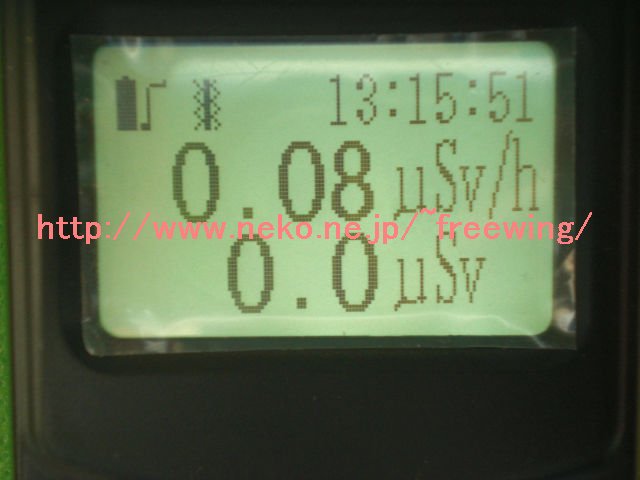

・NT6102 液晶表示はドットマトリクス形式、バックライト付き
NT6102 液晶表示はドットマトリクス形式、バックライト付き

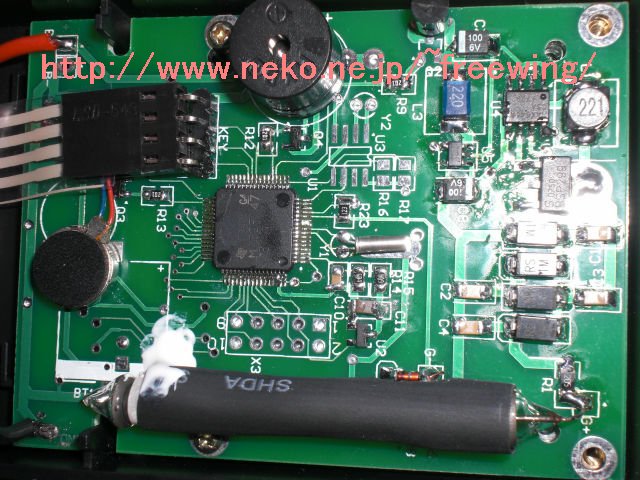

・NT6102 分解して内部基板。今風の作り。ワンチップマイコンは MSP430、ガイガー管は短いのをぶった切ってヒシチューブで伸ばしてるんじゃないよね?
NT6102 分解して内部基板。今風の作り。ワンチップマイコンは MSP430、ガイガー管は短いのをぶった切ってヒシチューブで伸ばしてるんじゃないよね?

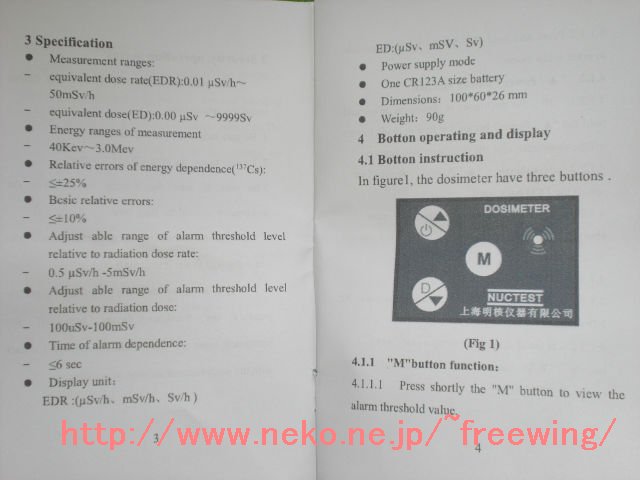

・NT6102 取り扱い説明書は英語
NT6102 取り扱い説明書は英語




2011/04/13
ガイガーカウンタ BS2010(放射線量計測器、直読のχ、γ個人線量計)
ガイガーカウンタ BS2010(放射線量計測器、直読のχ、γ個人線量計)

  中国製のガイガーカウンタ BS2010を買ってみた。日本語の使い方説明など。ガイガー分解写真。

2011/04/11
ガイガーカウンタ RAY2000A(放射線量計測器、放射線の警報計、射線報警儀)
ガイガーカウンタ RAY2000A(放射線量計測器、放射線の警報計、射線報警儀)

  中国製のガイガーカウンタ RAY2000Aを買ってみた。日本語の使い方説明など。


●NT6102 の仕様

計測概要:

NT6102 は、当該職員は、個人線量モニタ装置と接触して同位体や放射線機器です。同時に線量当量率と線量当量測定時の機器は、ユーザーが投与独自のアラームしきい値を設定するには当量率の必要性を使用することができます。さまざまなユーザーのニーズを満たすために、良好な精度を持つ異なるエネルギーのNT6102 -線測定を行う高度なエネルギー技術の使用、補償は、広く環境保護、健康、冶金、テスト、および他の産業で使用されています。

低レベルのアルファ線(α)、ベーター線(β)、ガンマー線(γ) およびX線を精度よく測定できるマイクロプロセッサー内蔵の最新のガイガーカウンター(放射線測定器)です 。
デジタルで放射レベルを表示して警報音とランプで放射レベルを警告します。

主に原子力発電所、アクセル、同位元素、工業x、γ線検出、放射医療、コバルト源治療、γ輻照、医学放射実験室、核設備周囲放射線量の観測などに適しております。

技術仕様:

- 測定範囲
  線量率 :0.01 uSv/h~50mSv/h
  積算線量:0.00 uSv ~9999Sv
- エネルギー応答範囲:40Kev ~ 3.0Mev
- エネルギー応答誤差:≦±25%(137Cs濃度と比較して)
- 相対基本誤差:≦±10%(在20uSv/h時)
- 線量率の警報の閾値 :0.5 uSv/h ~ 5mSv/h(14段階)
- 積算線量の警報の閾値:100uSv-100mSv(14段階)
- 警報の応答時間:≦6秒
- 表示単位:
線量当量率:(uSv/h、mSv/h、Sv/h)
線量累計(uSv、mSV、Sv)
- 電源:CR123A充電電池(1個使用、2個付属),充電器付属。
- 寸法:100*60*26 mm(付属の皮製ケース含まず)
- 重量:90g(電池含まず)

●NT6102 の使い方

※ 日本語マニュアルの無い物を買った人向けに簡単に説明します。
(Copyright (C) 2011 Y.Sakamoto. All Rights Reserved.)

 ボタン説明
 ○/▲ 電源(オン/オフ)
 M   操作M
 D/▼ 操作D

 [電源]を 4秒長押しすると電源がオンになり、その時"ピ"と音も鳴ります。

 電源オンした時は計測画面になります。

●計測画面
 [電源]を押すとバックライトがオンします。バックライトは15秒で自動で消灯します。
 [電源]を 4秒長押しすると電源がオフになります。

 [操作M]を押すとアラーム(警報)設定値を表示します。
 [操作M]を 4秒長押しすると設定画面になります。

 [操作D]を押すと積算線量を表示します。

●設定画面
 1. 線量率の警報の閾値
 2. 積算線量の警報の閾値
 3. アラームモード
 4. 内蔵時計設定
 5. 積算線量のクリア

 [電源]と[操作D]で設定値を変更
 [操作M]を押すと次の設定項目へ



●NT6102 X、γは個人の分量の警報計を放射します

NT6102型X-γ輻射の個人の分量の警報計が最も新型の低い消耗の組み込み式のマイクロ・プロセッサを採用してデータのプロセッサにして、探測器の採用のは高霊敏GMカウンターです。器具が応えることがあるのは速くて、測量の範囲の広い特徴。放射線と硬いβ放射線を監視測定することができてX、γ、1モデルの通用する型放射性の個人の分量の警報計。


製品の用途:

- 環境保護法律執行部門の従業員の分量は警報を監視測定します
- 工業X-γは欠陥を検出する場所の従業員の分量の監視測定を損ないません
- 医療、放射性実験室の従業員の分量の監視測定を放射します
- γ輻は、アクセルの輻によってなど場所の従業員によって監視測定します
- 原子力発電所、核施設の従業員の分量は監視測定します
- その他の放射性の場所の従業員の分量の監視測定と警報



●NT6102型X-γ輻射个人剤量報警儀

詳細介紹:

NT6102型X-γ輻射个人剤量報警儀
NT6102型X-γ輻射个人剤量報警儀采用了最新型的低功耗嵌入式微処理器作為数据処理単元,探測器采用的是高靈敏的GM計数器。儀器具有響応快,測量范囲寛的特点。可監測X、γ射線和硬β射線,一款通用型放射性个人剤量報警儀。


産品用途:

- 環保執法部門工作人員剤量監測報警
- 工業X-γ无損探傷塲所工作人員剤量監測
- 放射医療、放射性実驗室工作人員剤量監測
- γ輻照、加速器輻照等塲所工作人員監測
- 核電站、核設施工作人員剤量監測
- 其它放射性塲所工作人員剤量監測与報警


儀器特点:

- 大面積点陣図形液晶顕示器,中文菜単界面
- 背光顕示功能,方便在光線不足的塲合使用。
- 同時進行剤量率累和積剤量的測量和顕示
- 儀器靈敏度高,可測量環境本底
- 声光尋源功能,快速査找定位放射源位置
- 自動切換量程
- 自動保存累計剤量和累積起始日期
- 累計剤量和剤量率報警功能
- 可預置剤量率報警和累積剤量報警閾値
- 声音、振動、声音+振動、静音報警方式任意選択
- 低功耗設計,五級電池電圧状態実時指示
- 具有実時時鍾功能,關机后時鍾正常運行
- 断電后累積剤量可長時間保存
- 自動故障検測、剤量率過載報警及保護功能


技術指標

- 測量范囲:剤 量 率:0.01 uSv/h~50mSv/h
累積剤量:0.00 uSv ~9999Sv
- 能量范囲:40Kev ~ 3.0Mev
- 能量響応誤差:≦±25%(相對于137Cs)
- 相對基本誤差:≦±10%(在20uSv/h時)
- 剤量率報警閾値:0.5 uSv/h ~ 5mSv/h 可調
- 累計剤量報警閾値:100uSv-100mSv可調
- 防護報警響応時間:≦6秒
- 顕示単位:
剤量率:(uSv/h、mSv/h、Sv/h )
累積剤量(uSv、mSV、Sv)
- 供電方式:一節CR123A充電電池,標配充電器。
- 尺寸:100*60*26 mm(不含皮帯夾)
- 重量:90克(不含電池)

个人剤量報警儀/个人剤量儀/个人剤量計
放射線警報機/放射線測定器/放射能測定器/ガイガーカウンター



●参考資料

シーベルトの説明

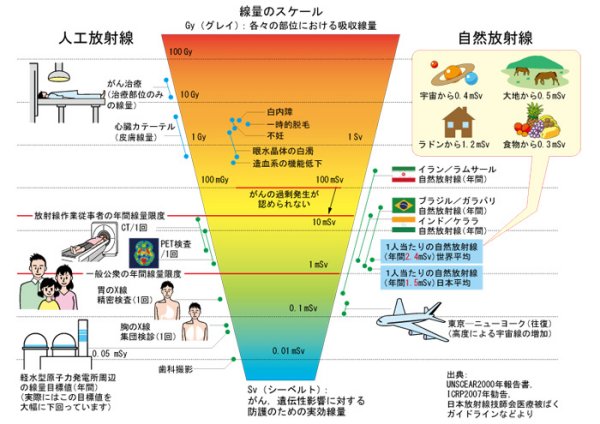

放射線医学総合研究所 報道で伝えられる数値の意味を教えて下さい。放射線医学総合研究所 報道で伝えられる数値の意味を教えて下さい。

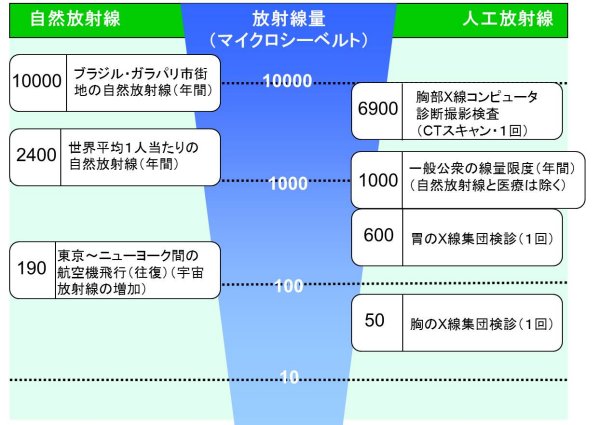

産業技術総合研究所 放射線量の測定結果についての簡単な解説産業技術総合研究所 放射線量の測定結果についての簡単な解説
