2011/04/13

ガイガーカウンタ BS2010(放射線量計測器、直読のχ、γ個人線量計) ガイガーカウンタ BS2010(放射線量計測器、直読のχ、γ個人線量計)

(中国製のガイガーカウンタ BS2010を買ってみた。日本語の使い方説明など。ガイガー分解写真。)

Tags: [ガイガーカウンタ], [海外通販]





「ガイガーカウンター」を Amazonで探す。


● BS2010を中国のネット通販で買ってみました。

上海貝聖電子技術有限公司 BS2010型直読のχ、γ個人線量計

・BS2010型直読のχ、γ個人線量計
BS2010型直読のχ、γ個人線量計



RAY-2000Aに引き続き BS2010も中国のネット通販(淘宝网、タオバオ)で買ってみました。日本国内で買っている人が多い機種みたいです。

即納品で RAY-2000Aよりも早く買いましたが、運送屋の都合で届くのが遅かったです。

※ 合格書の検品日が 2011/3/30で 製品内部の基板バージョンは 2011/2/18 Ver 4.0でした。


・BS2010 本体、充電器(USB)、合格書、説明書
BS2010 本体、充電器(USB)、合格書、説明書


・BS2010 本体、化粧箱
BS2010 本体、化粧箱

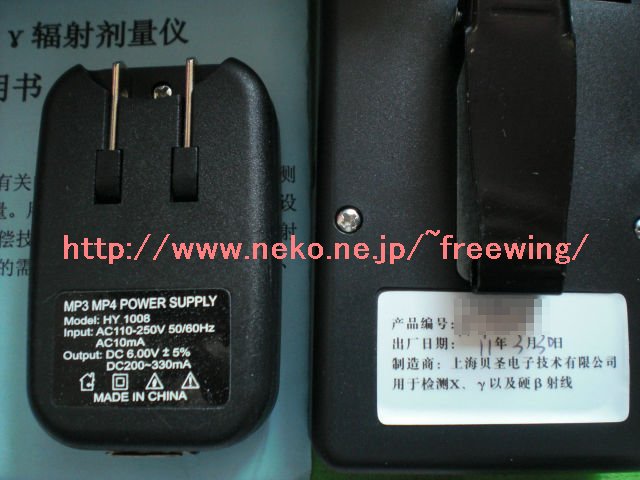

・BS2010 本体の裏側、充電器は110-250Vですが日本国内でも使えます。
BS2010 本体の裏側、充電器は110-250Vですが日本国内でも使えます。


・BS2010 タバコの箱と大きさ比較、少し大きい
BS2010 タバコの箱と大きさ比較、少し大きい


・BS2010 タバコの箱と厚さ比較、厚いです。クリップはハトメで取り付けされているので簡単に取れません
BS2010 タバコの箱と厚さ比較、厚いです。クリップはハトメで取り付けされているので簡単に取れません

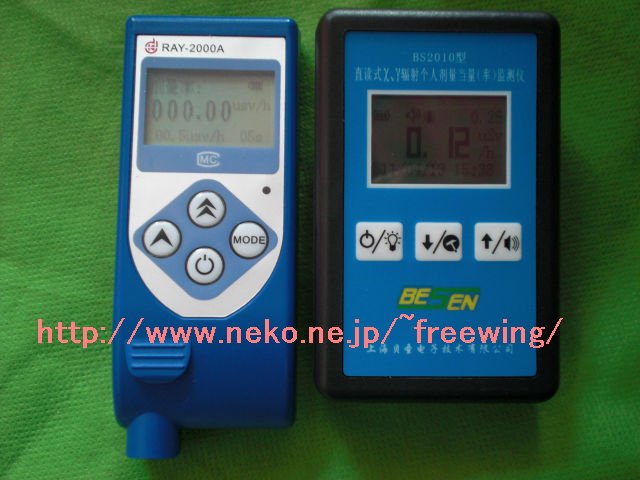

・BS2010 RAY-2000Aと大きさ比較
BS2010 RAY-2000Aと大きさ比較

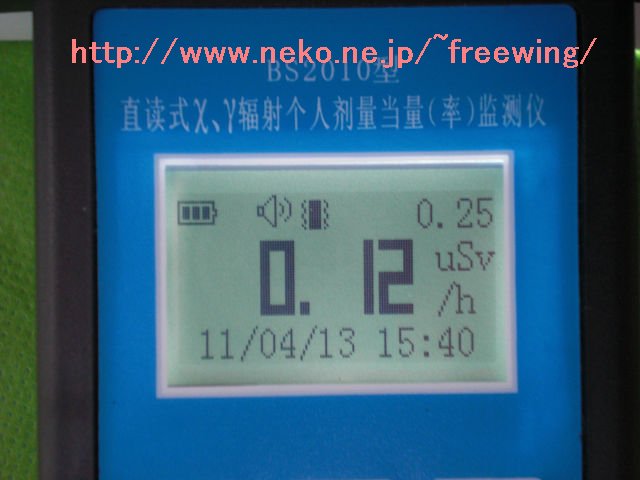

・BS2010 液晶表示はドットマトリクス形式、バックライト付き
BS2010 液晶表示はドットマトリクス形式、バックライト付き

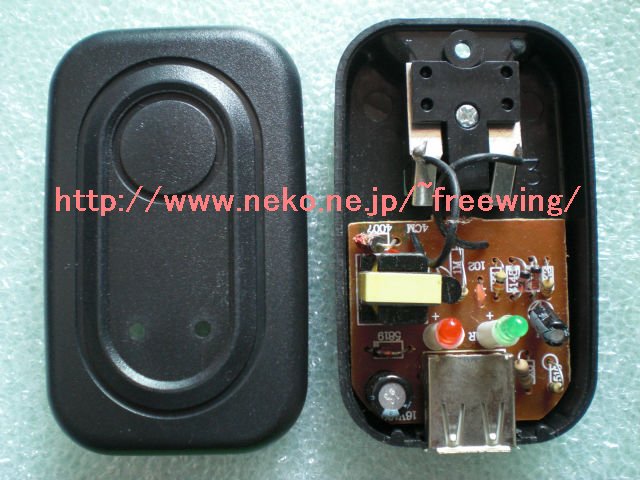

・BS2010 付属の充電器(USBの出口)
BS2010 付属の充電器(USBの出口)


・BS2010 化粧箱の側面
BS2010 化粧箱の側面

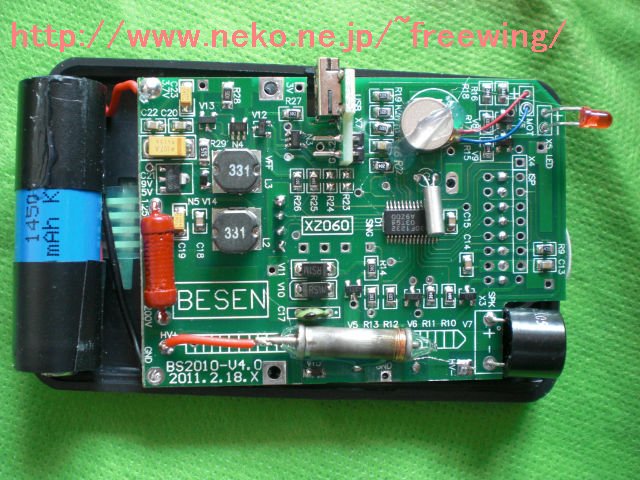

・BS2010 分解して内部基板。今風の作り。2011/2/18 Ver 4.0
BS2010 分解して内部基板。今風の作り。2011/2/18 Ver 4.0

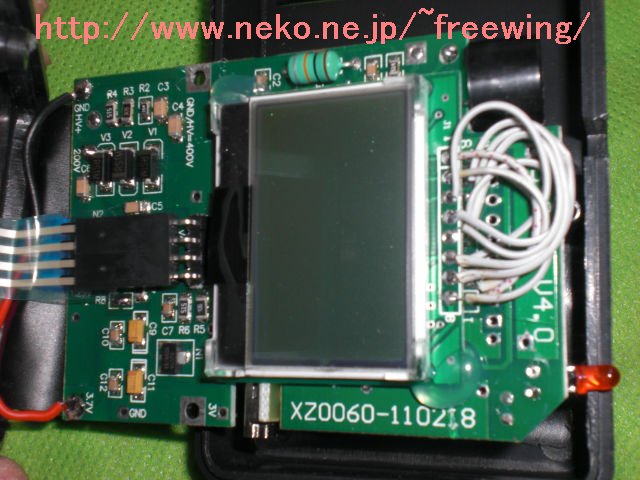

・BS2010 液晶の配線が手配線。人件費が安いからこの様な事が可能
BS2010 液晶の配線が手配線。人件費が安いからこの様な事が可能

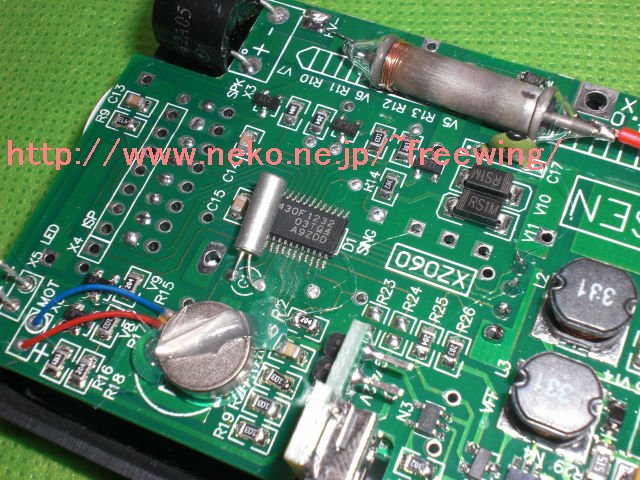

・BS2010 ワンチップマイコン(MSP430)と GM管。左下の丸い銀色はバイブ
BS2010 ワンチップマイコン(MSP430)と GM管。左下の丸い銀色はバイブ

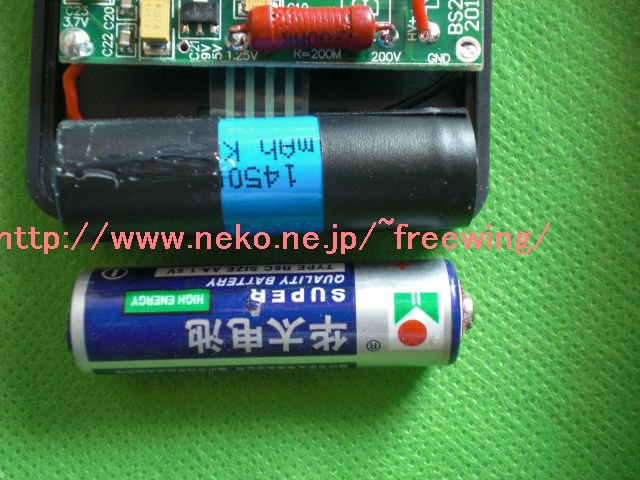

・BS2010 内臓の充電池と単三電池との比較
BS2010 内臓の充電池と単三電池との比較





2011/04/11
ガイガーカウンタ RAY2000A(放射線量計測器、放射線の警報計、射線報警儀)
ガイガーカウンタ RAY2000A(放射線量計測器、放射線の警報計、射線報警儀)

  中国製のガイガーカウンタ RAY2000Aを買ってみた。日本語の使い方説明など。

2011/04/16
ガイガーカウンタ NT6012(放射線量計測器、个人剤量報警儀)
ガイガーカウンタ NT6012(放射線量計測器、个人剤量報警儀)

  中国製のガイガーカウンタ NT6012を買ってみた。日本語の使い方説明など。ガイガー分解写真。


●BS2010の仕様

計測概要:
BS2010は、当該職員は、個人線量モニタ装置と接触して同位体や放射線機器です。同時に線量当量率と線量当量測定時の機器は、ユーザーが投与独自のアラームしきい値を設定するには当量率の必要性を使用することができます。さまざまなユーザーのニーズを満たすために、良好な精度を持つ異なるエネルギーのBS2010 -線測定を行う高度なエネルギー技術の使用、補償は、広く環境保護、健康、冶金、テスト、および他の産業で使用されています。

技術仕様:
GM計数管
エネルギーしきい値: 25keVである
エネルギー応答: 48keV~1.5MeVd"± 25%(137Cs濃度と比較して)
測定範囲線量当量率:0.01~30mSv/h
線量当量:0~9999mSv
2秒毎に測定

相対的な基本的な誤差
線量当量率:≦± 20%
線量当量:≦± 15%
再現≦5%(1mSv / h)をしきい値、過負荷、障害のアラームカテゴリバッテリ電圧
アラーム音、光、振動
保護アラーム応答

◆環境特性
動作温度範囲:-20℃~50℃
相対湿度:≦90%(40℃)

◆電気的特性
電源:内蔵充電式バッテリー
消費電力:3.5mW未満


●BS2010の使い方

※ 日本語マニュアルの無い物を買った人向けに簡単に説明します。
(Copyright (C) 2011 Y.Sakamoto. All Rights Reserved.)

 ボタン説明
 ○ 電源(オン/オフ)、バックライト
 ↓ 操作1、設定
 ↑ 操作2、スピーカ

 [電源]を 3秒長押しすると電源がオンになり、その時"ピー"と音も鳴ります。
 電源オンした時は計測画面になります。

●計測画面
 [電源]を押すとバックライトが交互にオン・オフします。
 [電源]を 3秒長押しすると電源がオフになります。

 [操作1]を押すとモード切替します。
 [操作1]を 3秒長押しすると設定メニュー画面になります。

 [操作2]を押すと”ピッ”と音が鳴ります。(意味不明)
 [操作2]を 3秒長押しすると”ピー”と音が鳴ります。(意味不明)

●設定メニュー画面
 [電源]を押すと計測画面に戻ります。

 [操作1]を押すと設定項目が変わります。
 [操作1]を 3秒長押しすると設定項目の項目設定画面になります。

●項目設定画面
 [電源]を押すと設定メニュー画面に戻ります。

 [操作1]を押すと設定項目が変わります。

 [操作2]を押すと設定項目の設定値が変わります。

 ※ 項目設定画面以外での[操作2]の役割は不明

●警報しきい値
 0.25, 0.5, 1.0, 2.5, 10, 20, 50uSv/h

●測定表示更新間隔
 2秒間隔固定らしい


●BS2010 X、γは個人の分量の警報計を放射します

BS2010 X、γ輻射の個人の分量の警報計は個人の分量の測量器に補償GMを通った数を数えて管理するを探測器の多機能にします。器具は低い消耗のマクロプロセッサを採用して、体積は小さくて、感度は高くて、安定性は良くて、主に用いて各種の放射性の場所の硬いβ放射線を監視測定してX、γおよび、身につけてつけることができます。ここ数年が環境保護、衛生的です、冶金、油田、鋼鉄、出入国で検疫の、を検証して欠陥を検出する業界の運用などとても広範で、個人が累積の分量の優良品質の器具を防護して測量するのです。

BS2010は従事することに対して同位元素あるいは放射線に接触して関係する従業員を設置するので、個人の分量の監視測定の器具を行って、この器具は同時に測量の分量の当量率と分量の当量です。ユーザーは使う需要ことができますによって、自分で設置の分量の当量率の警報の限界値。先進的なエネルギーの補償技術を採用して、BS2010組の異なるエネルギーの放射線の測量を良好な正確性があらせて、異なるユーザーの需要に満足します。BS2010は広範に環境保護、衛生的です、冶金、に応用して欠陥を検出します業界。

器具の特徴

同時に累積の分量と分量率を測量します
LCD液晶ディスプレイを採用して、バックライト機能、クッキリで見易い表示
時計機能があって、バッテリバックアップで電源オフでも正確な時刻を保持
音と振動の 2種類の警報の方法
分量率警報の設定値を設定できます
測定限界値の時の警報機能
内蔵電池のローバッテリー警報
故障の警報機能
電源オフしても累積の測定値を保存する事ができます
精巧で軽便で、野外の操作に適します
電源を内蔵して、USB充電する。パソコンに繋げて直ぐ充電する事ができます

 ※ USB通信機能はありません。充電するだけです。



●BS2010 X、γ輻射个人剤量報警儀

上海貝聖電子技術有限公司 BS2010 X、γ輻射个人剤量報警儀

BS2010 X、γ輻射个人剤量報警儀以経補償GM計数管為探測器的多功能个人剤量測量儀。儀器采用低功耗単片机,体積小,靈敏度高,穩定性好,主要用来監測各種放射性塲所的X、γ及硬β射線,可随身佩戴。近几年在環保、衛生、冶金、油田、鋼鐵、出入境検驗検疫、探傷等行業運用非常广泛,是个人防護和測量累積剤量的優貭儀器。

儀器特点

同時測量累積剤量和剤量率
采用LCD液晶顕示屏,背光功能,顕示清晰
具有時鍾功能,關机后時鍾正常運行
有声音和振動2種報警方式
可設置剤量率報警閾値
剤量率閾値報警功能
電池欠圧報警功能
故障報警功能
切断電源后能長時間保存累積剤量
小巧輕便,適合野外操作
内置電源,USB充電端口,連接電腦即可充電

技術参数
顕示 LCD 液晶顕示器
外殼 硬塑制
探測器 GM計数管
報警類別 閾値、過載、故障、電池欠圧報警
報警方式 声音+光+振動報警
工作温度 -20℃~ 50℃
相對湿度 90%(40℃)
供点電源 内置充電電池
功耗 <5mW
尺寸 92×58×25(mm)
重量 120g(電池込)
測量范囲 剤量率:0.01uSv/h~ 30mSv/h
累積剤量 0~ 9999.99mSv
相對誤差 ≦±30%(10uSv/h~ 30mSv/h≦±10%)
重復性 ≦10%
能量范囲 40Kev~ 1.5Mev(137Cs帰一≦20%,経補償≦30%)
防護報警響応時間 ≦1秒(在剤量率≧5 uSv/h)


使用説明書

BS2010是對从事接触同位素或射線装置有關的工作人員,進行个人剤量監測的儀器,該儀器同時測量剤量当量率与剤量当量。用戸可根据使用的需要,自行設置剤量当量率的報警閾値。采用先進的能量補償技術,使BS2010對不同能量的射線的測量具有良好的准確性,滿足于不同用戸的需求。BS2010广泛応用于環保、衛生、冶金、探傷等行業。

儀器特点

靈敏度高,可測量環境本底
顕示剤量当量率、剤量当量
采用単片机技術,功能多,体積小
儀器操作簡単,使用方便
可預置報警閾値、報警方式
剤量当量率和剤量当量的報警功能
充電電池欠圧指示
關机后,剤量当量保存,時鍾正常運行
主要技術指標

操作方法

用戸拿到儀器后,請先検査儀器外觀是否有破損,塑料外殼是否松,確認正常后,進行以下的操作。

儀器有三个按鍵,从左到右分別為“電源”鍵、“確認”鍵和“修改”鍵。


開關儀器
按“電源”鍵3秒,听到“ピー”一声,即開机;按“電源”鍵3秒,關机。

儀器顕示界面及操作
測量顕示的信息如図1:
剤量当量的顕示如図2:

図1:測量界面
図2:剤量当量界面

測量状態下,2秒顕示一个結果
按“電源”鍵,開背光

按“電源”鍵,開背光,顕示10秒
按“確認”鍵,返回測量界面按“確認”鍵,顕示剤量当量
長按“確認”鍵,進入主菜単長按“確認”鍵約3秒,在“ピー”一声后松開,進入主菜単


主菜単界面如図3:
時鍾修改界面如図4:



図3:主菜単界面
図4:時鍾修改界面

按“電源”鍵,返回測量界面
按“電源”鍵,返回主菜単按“確認”鍵,選中下一个菜単
按“修改”鍵,選中参数增加1長按“確認”鍵,進入選中的菜単
按“確認”鍵,跳到下一个時間参数長按“確認”鍵,保存修改的時鍾



参数修改界面如図5: 剤量当量清零界面如図6:



図5:参数修改界面 図6:剤量当量清零界面

按“電源”鍵,保存参数,并返回主菜単
按“電源”鍵,返回主菜単
按“確認”鍵,選中下一个参数
按“修改”鍵,選択“是”或“否”
按“修改”鍵,修改選中的参数
若選“是”,按“確認”鍵,即清零

液晶對比度修改界面如図7:
図7:液晶對比度修改界面

按“電源”鍵,保存当前的對比度,并返回主菜単
按“修改”鍵,修改液晶對比度,一般選3(7種對比度:0、1、2、3、4、5和6)。


報警功能指示
儀器有四个報警功能:超剤量当量率閾値報警、剤量当量報警、過載報警以及電池欠圧報警。

1、超剤量当量率閾値報警:当測量的剤量当量率大于事先設置好的報警閾値時,儀器会發出報警。此時,儀器頂端的紅色二極管会亮起,并根据参数中設置的報警方式發出声音報警、振動報警或者声音和振動同時報警。報警閾値有7種:0.25、0.5、1.0、2.5、10、20、50uSv/h(可根据用戸要求,編程時設置報警閾値的大小)

2、剤量当量報警:当剤量当量毎增加1mSv時,蜂鳴器会連續鳴叫5次来提醒使用者。

3、過載報警:当剤量当量率超過儀器的測量上限時,儀器發出報警,剤量当量率顕示“FFFF”,同時為保護探測器及儀器使用寿命,将自動切断探測器的電源。

具体顕示如図8:


図8:儀器過載時的界面

過6秒之后重新開啓供探測器的電源,如此時剤量当量率小于儀器本身的測量范囲上限,儀器進入正常工作状態。

電池欠圧報警:当電池供電電圧過低時,儀器發出電池欠圧報警,之后儀器便自動關机。請使用充電器,紅灯和緑灯同時亮,表示正在充電,当緑灯熄滅,表示電已充滿。

注:当儀器超剤量当量率閾値報警且報警方式含声音報警時,蜂鳴器鳴叫,此時按“修改”鍵可關閇蜂鳴器声音,直至此次報警結束;下次發生超剤量当量率閾値報警時,蜂鳴器依然鳴叫。

儀器維護

儀器的探測器為玻璃制品,使用時請注意輕拿輕放。平時,尽量保持儀器的外表干淨。若長時間不用儀器,請放回包装盒,保存在干燥的地方。

保修条例

保修期内,若因儀器本身貭量問題(非人為)而出現故障,本公司負責免費維修。

儀器清単

BS2010型X、γ輻射个人報警儀(内含充電電池)、充電器、使用説明書、合格證、保修書。


个人剤量報警儀/个人剤量儀/个人剤量計
放射線警報機/放射線測定器/放射能測定器/ガイガーカウンター



●参考資料

シーベルトの説明

放射線医学総合研究所 報道で伝えられる数値の意味を教えて下さい。放射線医学総合研究所 報道で伝えられる数値の意味を教えて下さい。

産業技術総合研究所 放射線量の測定結果についての簡単な解説産業技術総合研究所 放射線量の測定結果についての簡単な解説
