・2018/09/23
.QD形式のファイルを .FDS形式に変換してエミュで遊ぶ夢 QD to FDS converter Win macOS
(.NET C#でバイト配列のバイナリファイルを読み書きする方法、Windowsと macOSの両方で動作)
Tags: [通信販売]
● .QD形式のファイルについて
.QD形式はディスクシステムの ROMファイルで任天堂の独自形式だそうです。
Retroarch等のエミュレータで動かすには .FDS形式に変換する必要があります。
んで、変換ツールとしては MGD1CNVが有名なのですが、現在はダウンロードできない状態で、入手不可になっています。
仕方が無いので .QD形式を .FDS形式に変換するプログラムを作りました。
C#で作ったので、Windowsと macOSの両方で動作します。
.FDS形式 = .QD形式から CRCを除去
| 形式 | 両面サイズ | 16進数 | 片面サイズ | 16進数 |
| .FDS形式 | 131000 | 0x1FFB8 | 65500 | 0xFFDC |
| .QD形式 | 131072 | 0x20000 | 65536 | 0x10000 |
片面あたり 36バイト違います。
Family_Computer_Disk_System
*NINTENDO-HVC*
● True disc capacity
Even if the FDS disc side image is always 65500 bytes,
one WILL have to subtract all the bits taken by the gaps and CRCs to find the actual disc capacity.
In this regard, the way the FDS image is made is not smart because all the bits that were saved by not dumping useless data should be wasted in zeroes at the end of the disc side.
In addition to this, the programmer should be very careful for not using the whole disc side in FDS format, otherwise, the data might not fit the disc.
The actual disc capacity in bytes is (N = number of files):
65500 - 28300/8 - (2*N + 1)*(16 + 976)/8
For example, if 8 files are present on the disc, there's room for only 59854 bytes instead of the supposed 65500.
● .QD形式を .FDS形式に変換するプログラムを作りました
C#で作ったので、Windowsと macOSの両方で動作します。
Windowsは Visual Studio 2013でコンパイルして動作を確認しました。
macOSは Visual Studio for Mac 7.6.7(build 49)でコンパイルして動作を確認しました。
QD2FDS.exe の使い方
QD2FDS.exe [QD file name]
出力ファイル名は "filename.qd"を "filename.fds"の様に拡張子部分を ".fds"に変更したファイル名で出力します。
.QDファイルを .FDSファイルに変換して Retroarchで動いた夢を見ました。
.FDS形式ですが、先頭の 16バイトの FDSヘッダ情報が無い形式になります。
C#で byte[]のバイト配列でバイナリファイルを読み書きするサンプルにもなります。
著作権は放棄していません。
ライセンスは
・商用利用の場合は GNU General Public License v3.0
GNU General Public License v3.0
・それ以外の場合は Apache License, Version 2.0
APACHE LICENSE, VERSION 2.0
のデュアルライセンスとしておきます。
Program.cs
// NES QD to FDS format convert program
// QD2FDS.exe
// Copyright (c)2018 FREE WING, Y.Sakamoto
using System.IO;
namespace QD2FDS
{
class Program
{
static void Main(string[] args)
{
string filePath = args[0];
byte[] rbuff = ReadByteFile(filePath);
byte[] wbuff = new byte[65500 * 2];
int rpos = 0;
int wpos = 0;
int fcnt = 0;
int cpsize = 0;
int size04 = 0;
while (rpos < rbuff.Length)
{
byte rb = rbuff[rpos];
switch (rb)
{
case 0x01:
// Disk info block (block 1)
// 0x38 + CRC 0x02
cpsize = 0x38;
break;
case 0x02:
// File amount block (block 2)
// 0x02 + CRC 0x02
cpsize = 0x02;
fcnt = rbuff[rpos + 1];
break;
case 0x03:
// File header block (block 3)
// 0x10 + CRC 0x02
cpsize = 0x10;
size04 = (rbuff[rpos + 14] << 8) + rbuff[rpos + 13];
break;
case 0x04:
// File data block (block 4)
// (size04 + 1) + CRC 0x02
cpsize = size04 + 1;
if (fcnt > 0)
{
--fcnt;
}
else
{
// Error
}
break;
case 0x00:
if (fcnt == 0)
{
cpsize = 0x10000 - (rpos & 0xFFFF);
}
else
{
// Error
}
break;
}
while ((cpsize-- > 0) && (wpos < wbuff.Length))
{
wbuff[wpos++] = rbuff[rpos++];
}
if (rb == 0x00)
{
if (wpos < 0x10000)
{
// .FDS Side B
wpos = 0xFFDC;
}
}
else
{
// Skip CRC
rpos += 2;
}
}
WriteByteFile(filePath.Replace(".qd", ".fds"), wbuff);
}
static byte[] ReadByteFile(string filePath)
{
using (var fs = new FileStream(filePath, FileMode.Open, FileAccess.Read))
{
var buffer = new byte[fs.Length];
fs.Read(buffer, 0, buffer.Length);
return buffer;
}
}
static void WriteByteFile(string filePath, byte[] buff)
{
using (var fs = new FileStream(filePath, FileMode.Create, FileAccess.Write))
{
fs.Write(buff, 0, buff.Length);
}
}
}
}
●上記のソースリストをビルドして Windowsの実行ファイルを作成する方法
Visual Studioをインストールしないで .csの C#のソースファイルをビルドする方法。
上記の内容を Program.csのファイル名で保存する。
Program.csを csc.exeでコンパイルする。
実行ファイルの Program.exeが作成される。
検証環境： Windows 10 1903 18362.387
● v3.5でビルド可能
> C:\Windows\Microsoft.NET\Framework\v3.5\csc.exe Program.cs
● v4.0.30319でビルド可能
> C:\Windows\Microsoft.NET\Framework\v4.0.30319\csc.exe Program.cs
● v2.0.50727ではビルド不可、コンパイルエラー
> C:\Windows\Microsoft.NET\Framework\v2.0.50727\csc.exe Program.cs
Microsoft(R) Visual C# 2005 Compiler version 8.00.50727.9136
for Microsoft(R) Windows(R) 2005 Framework version 2.0.50727
Copyright (C) Microsoft Corporation 2001-2005. All rights reserved.
Program.cs(98,20): error CS0246: 型または名前空間名 'var'
が見つかりませんでした。using
ディレクティブまたはアセンブリ参照が不足しています。
Program.cs(100,17): error CS0246: 型または名前空間名 'var'
が見つかりませんでした。using
ディレクティブまたはアセンブリ参照が不足しています。
Program.cs(102,24): error CS0029: 型 'var' を型 'byte[]'
に暗黙的に変換できません。
Program.cs(108,20): error CS0246: 型または名前空間名 'var'
が見つかりませんでした。using
ディレクティブまたはアセンブリ参照が不足しています。

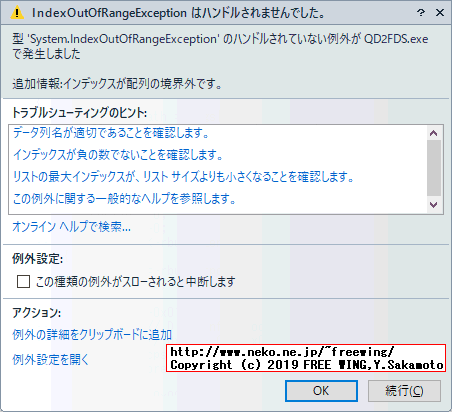

●追記：引数無しで実行するとアプリが例外エラーを発生します

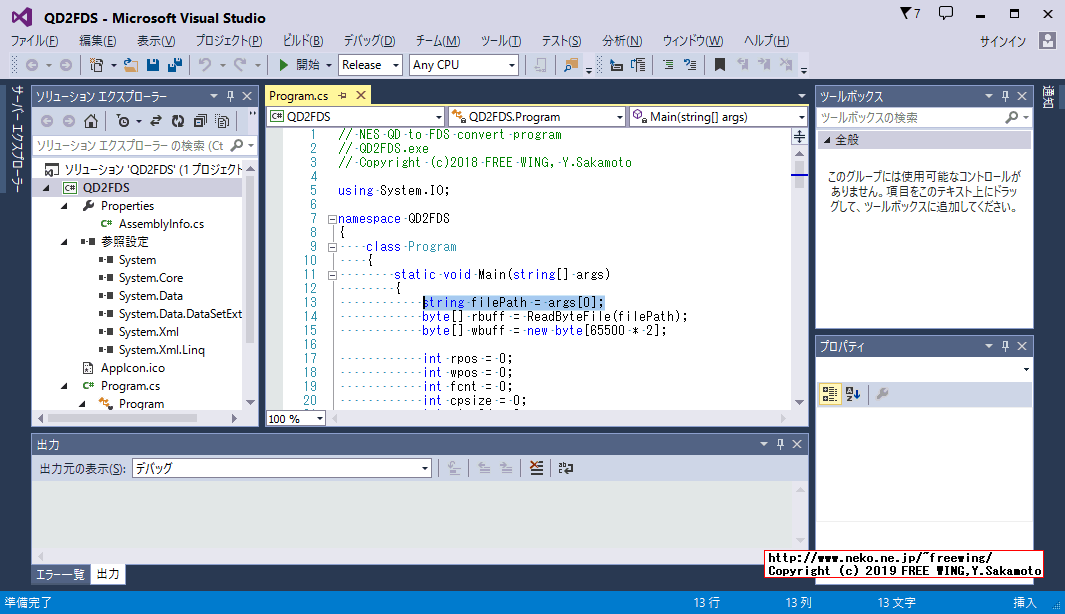

Visual Studio上で引数無しで直接実行すると、下記の所でアプリが例外エラーを発生します。
string filePath = args[0];
・引数無しで実行するとアプリが例外エラーを発生します
・引数無しで実行するとアプリが例外エラーを発生します
●例外エラーを回避する方法、その１

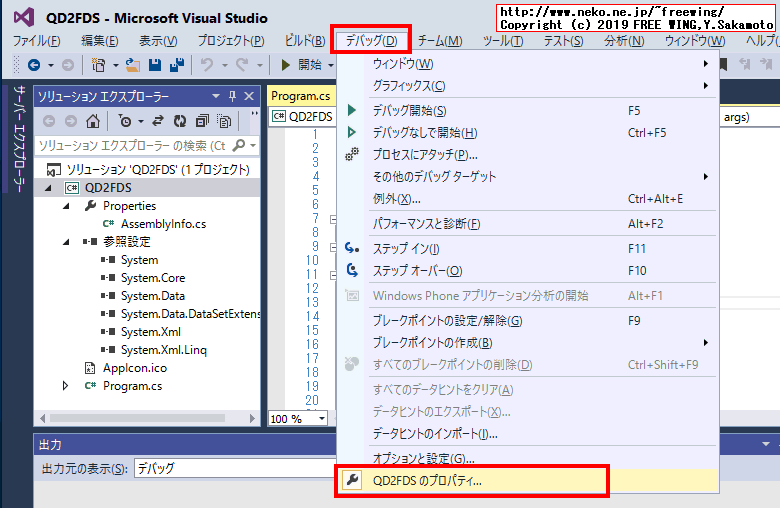

「デバッグ」、「QD2FDS のプロパティ」を選択する。

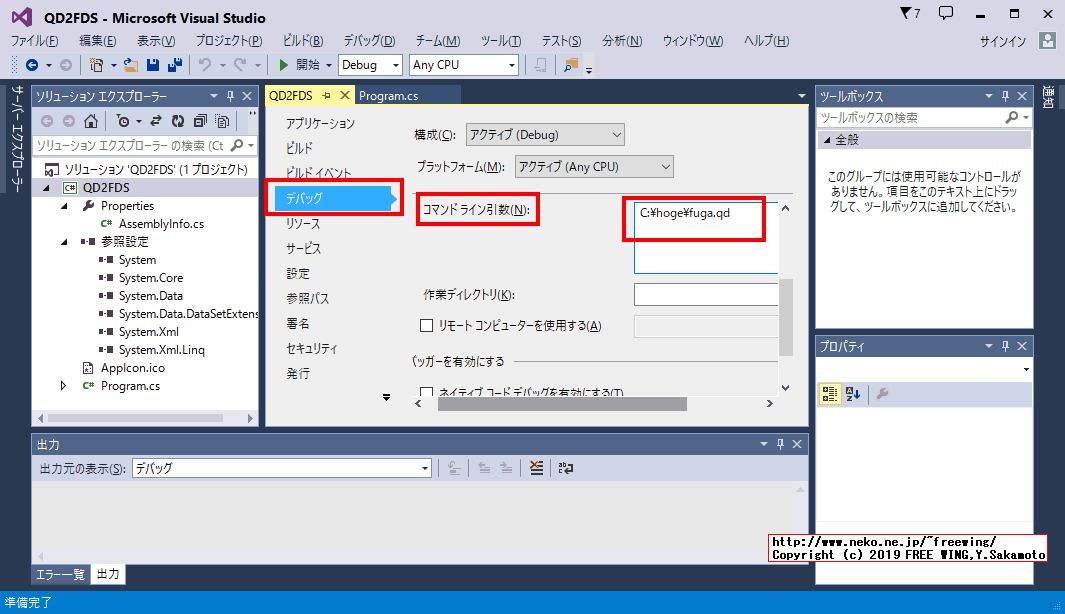

「コマンドライン引数」欄に QD形式に変換したいファイルの場所を入力する。
・例外エラーを回避する方法、その１
「デバッグ」、「QD2FDS のプロパティ」を選択する。
・例外エラーを回避する方法、その１
「コマンドライン引数」欄に QD形式に変換したいファイルの場所を入力する。
画面の例では Ｃ：￥ｈｏｇｅ￥ｆｕｇａ.ｑｄを Ｃ：￥ｈｏｇｅ￥ｆｕｇａ.ｆｄｓに変換します。

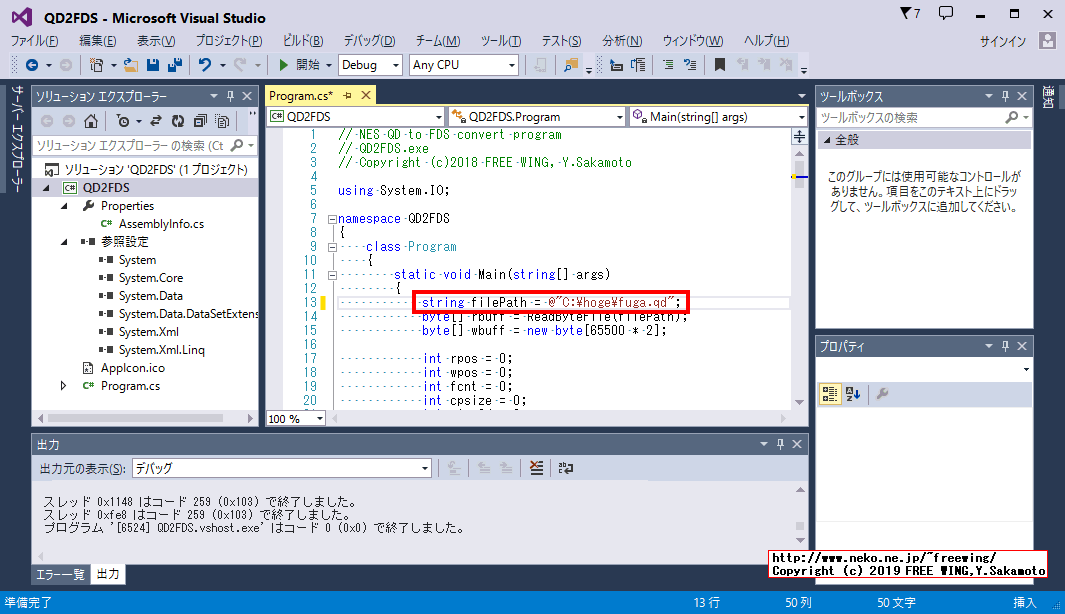

●例外エラーを回避する方法、その２－Ａ
string filePath = の行にファイルの場所を記述する。
string filePath = @"C:\hoge\fuga.qd";
※ C#の文法規則で文字列の先頭に＠を付けると￥マークを１個で書けます。
・例外エラーを回避する方法、その２－Ａ
●例外エラーを回避する方法、その２－Ｂ
string filePath = の行にファイルの場所を記述する。
string filePath = "C:\\hoge\\fuga.qd";
※ C#の文法規則で文字列の先頭に＠が無い場合は￥マークを２個ダブって書く必要が有ります。
・例外エラーを回避する方法、その２－Ｂ
● .QD形式を .FDS形式に変換するプログラムを作りました２
改良点
・ ファイル名無指定時のチェックを追加。
・ FDSヘッダの付加機能を追加。
・ .NET v2.0系でのビルド対応。
QD2FDS.exe の使い方
QD2FDS.exe [QD file name]
出力ファイル名は "filename.qd"を "filename.fds"の様に拡張子部分を ".fds"に変更したファイル名で出力します。（FDSヘッダ無し）
QD2FDS.exe [QD file name] 2 （ファイル名の後ろに「半角空白 2」を追加する）
出力ファイル名は "filename.qd"を "filename.fds"の様に拡張子部分を ".fds"に変更したファイル名で出力します。
出力ファイルの先頭に 16バイトの FDSヘッダを付加します。
FDSヘッダは下記固定値です。02なので両面ディスクを想定。
46 44 53 1A 02 00 00 00 00 00 00 00 00 00 00 00
検証環境： Windows 10 1903 18362.387
● v2.0.50727でビルド可能
> C:\Windows\Microsoft.NET\Framework\v2.0.50727\csc.exe Program.cs
● v3.5でビルド可能
> C:\Windows\Microsoft.NET\Framework\v3.5\csc.exe Program.cs
● v4.0.30319でビルド可能
> C:\Windows\Microsoft.NET\Framework\v4.0.30319\csc.exe Program.cs
Program.cs
// NES QD to FDS format convert program
// QD2FDS.exe
// Copyright (c)2018 FREE WING, Y.Sakamoto
using System;
using System.IO;
namespace QD2FDS
{
class Program
{
static void Main(string[] args)
{
if (args.Length < 1)
{
// ファイル名を指定してね
Environment.Exit(1);
}
string filePath = args[0];
byte[] rbuff = ReadByteFile(filePath);
byte[] wbuff = new byte[65500 * 2];
int rpos = 0;
int wpos = 0;
int fcnt = 0;
int cpsize = 0;
int size04 = 0;
while (rpos < rbuff.Length)
{
byte rb = rbuff[rpos];
switch (rb)
{
case 0x01:
// Disk info block (block 1)
// 0x38 + CRC 0x02
cpsize = 0x38;
break;
case 0x02:
// File amount block (block 2)
// 0x02 + CRC 0x02
cpsize = 0x02;
fcnt = rbuff[rpos + 1];
break;
case 0x03:
// File header block (block 3)
// 0x10 + CRC 0x02
cpsize = 0x10;
size04 = (rbuff[rpos + 14] << 8) + rbuff[rpos + 13];
break;
case 0x04:
// File data block (block 4)
// (size04 + 1) + CRC 0x02
cpsize = size04 + 1;
if (fcnt > 0)
{
--fcnt;
}
else
{
// Error
}
break;
case 0x00:
if (fcnt == 0)
{
cpsize = 0x10000 - (rpos & 0xFFFF);
}
else
{
// Error
}
break;
}
while ((cpsize-- > 0) && (wpos < wbuff.Length))
{
wbuff[wpos++] = rbuff[rpos++];
}
if (rb == 0x00)
{
if (wpos < 0x10000)
{
// .FDS Side B
wpos = 0xFFDC;
}
}
else
{
// Skip CRC
rpos += 2;
}
}
byte header_param = 0;
if (args.Length >= 2)
{
if (args[1] == "1")
{
// header_param = 1;
}
if (args[1] == "2")
{
// FDSヘッダ付加は 2だけ有効
header_param = 2;
}
if (args[1] == "4")
{
// header_param = 4;
}
}
byte[] header = null;
if (header_param != 0)
{
// "FDS", EOF, Number of disk sides
// https://wiki.nesdev.com/w/index.php/FDS_file_format
header = new byte[16]{ 0x46, 0x44, 0x53, 0x1A, header_param, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 };
}
WriteByteFile(filePath.Replace(".qd", ".fds"), wbuff, header);
}
static byte[] ReadByteFile(string filePath)
{
using (FileStream fs = new FileStream(filePath, FileMode.Open, FileAccess.Read))
{
byte[] buffer = new byte[fs.Length];
fs.Read(buffer, 0, buffer.Length);
return buffer;
}
}
static void WriteByteFile(string filePath, byte[] buff, byte[] header)
{
using (FileStream fs = new FileStream(filePath, FileMode.Create, FileAccess.Write))
{
if (header != null)
{
fs.Write(header, 0, header.Length);
}
fs.Write(buff, 0, buff.Length);
}
}
}
}
