【20年ぶり】スパルタン６でアーケードゲームを動かす！

(MIDWAY 8080 INVADER/GALAXIAN/PACMAN/SCRAMBLEを XILINX FPGA XC6SLX16で動かす！)

Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]

● 20年前も FPGAでアーケードゲームを動かして遊んでいました

　ちなみに、FPGAでギャラクシアンを動かしたのは私が世界初です。

・2004/05/10

スパルタン２で"ギャラクシアン基板"を作る！
Verilog言語で記述してあります

・2002/10/10

スパルタン２で"MIDWAY 8080(TAITO インベーダ基板)"を動かす！
ハードウェアで本物を作ります

・2003/05/06

スパルタン２で"パックマン"を動かす！
FPGAでパックマンが動きます

・2004/08/03

スパルタン３でアーケードゲームを動かす！
XAPP694の使用例、INVADER/GALAXIAN/PACMAN/D*NKEY-K*NG/TIME PILOT

●と言う訳で 2022年も FPGAでアーケードゲームを動かして遊びます

　秋月でも取り扱いのある Gadget Factoryの Papilio FPGA用の下記の４種類のゲームの HDLソース一式が GitHubに有るのでそれを ALINX AX309 XC6SLX16で動く様に改造します。
・MIDWAY8080 インベーダ
・ギャラクシアン
・パックマン
・スクランブル

Papilio FPGA Platform

GadgetFactory / Papilio-Arcade

Ｐａｐｉｌｉｏ　Ｐｒｏ　ＬＸ９（ＦＰＧＡ　Ｓｐａｒｔａｎ　６　ＬＸ　開発ボード）

● ALINX AX309 cloneで動く様に改変したものは下記

GadgetFactory/Papilio-Arcade FPGA board用の実装を ALINX AX309 cloneで動く様に改変したものです
　動かせた！！

　ALINX AX309 clone + USB GAMEPADで遊べます。
　ROM領域、RAM領域共に Spartan6に内蔵の Block RAMを使用しています。
　ALINX AX309基板上の SDRAMは未使用です。

差異の部分	Papilio FPGA基板	ALINX AX309 FPGA基板	対応方法
クロックの周波数が違う	32MHz	50MHz	DCMでイイ感じに対応する
スイッチ入力	正論理？	USB入力の正論理	実機で動かしてイイ感じに合わせ込んだ
I/Oのピン配置	--	--	.ufcファイルをイイ感じに変更する

　なんちゃって FPGA USB HOST機能を取り込んでいるので FPGAに USB GAMEPADを接続して遊べます。

・2022/07/23

USB HOST機能を FPGAに実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい！！
FPGAに USB HOST機能を実装して Low Speedの USB HIDデバイスを接続するのら

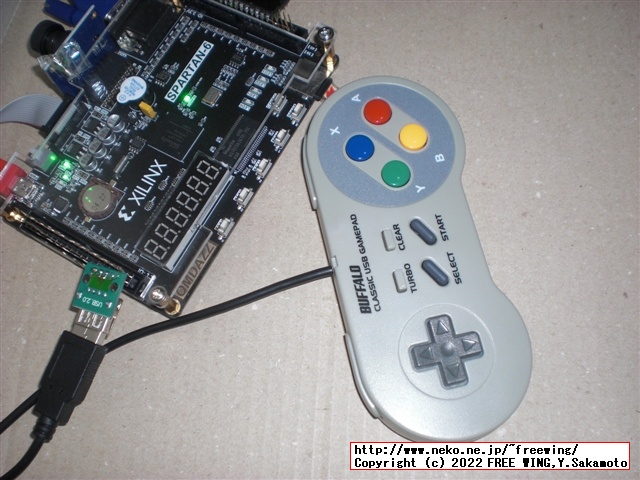

・なんちゃって FPGA USB HOST機能を取り込んでいるので FPGAに USB GAMEPADを接続して遊べます

なんちゃって FPGA USB HOST機能を取り込んでいるので FPGAに USB GAMEPADを接続して遊べます

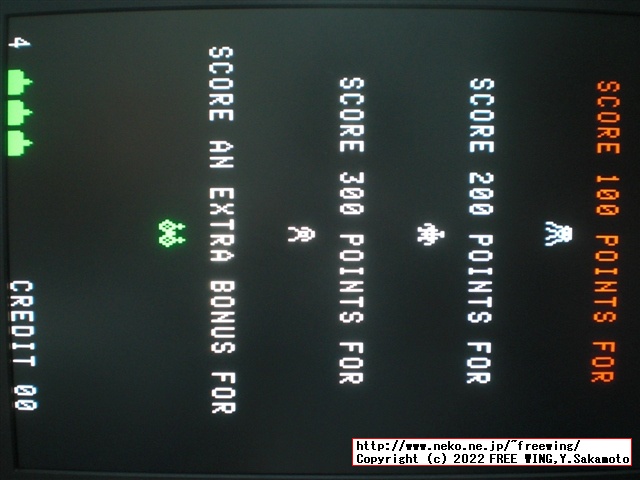

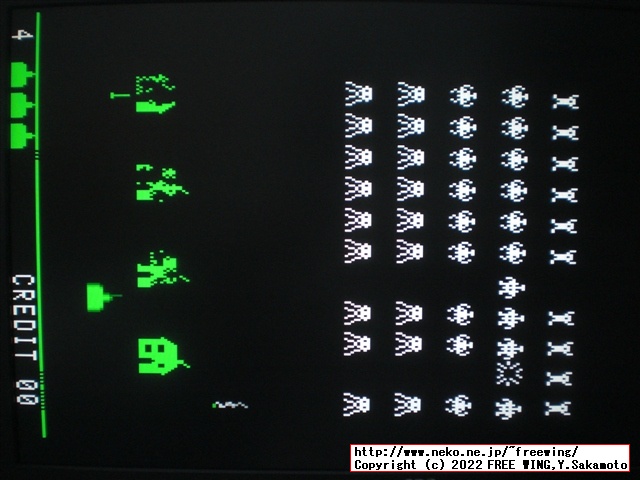

・MIDWAY 8080 インベーダ FPGAでアーケードゲームを動かす XC6SLX16

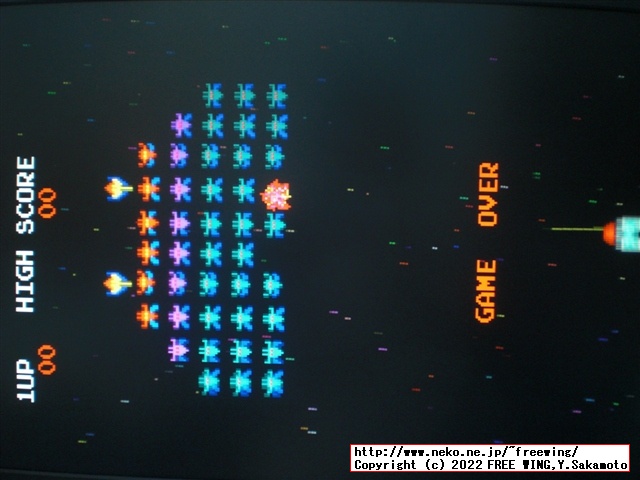

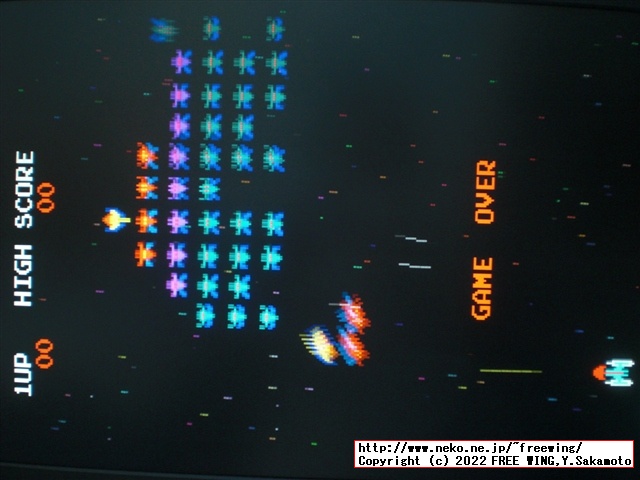

・ギャラクシアン FPGAでアーケードゲームを動かす XC6SLX16

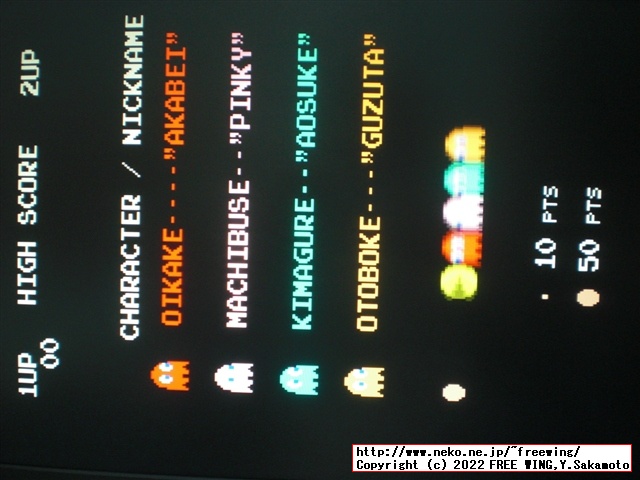

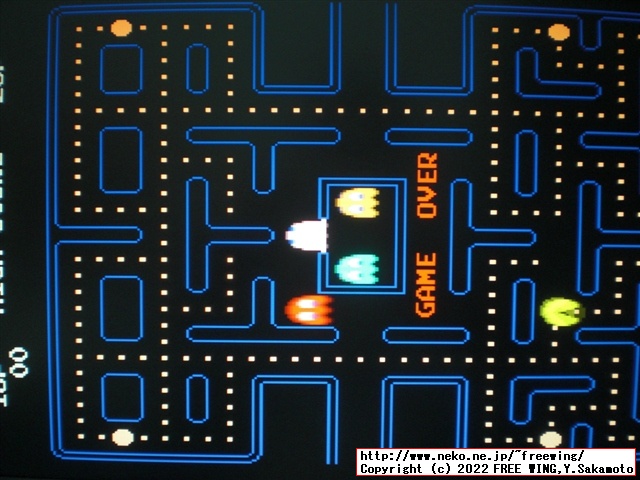

・パックマン FPGAでアーケードゲームを動かす XC6SLX16

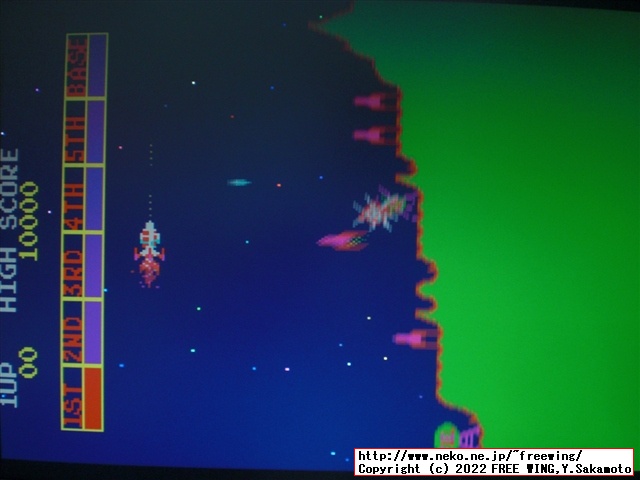

・スクランブル FPGAでアーケードゲームを動かす XC6SLX16

Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]
