TFTカラー液晶をFPGAで使ってみる(NEC NL6448BC20)
(640x480(6bit x RGB Color TFT))
Tags: [
電子工作
]
参考リンク：
６．５インチ 640×480ピクセル a-si TFTカラー液晶モジュール NL6448BC20
DCLKは
・１４ＭＨｚ＝大丈夫
・７ＭＨｚ＝表示の極僅かにザワメキがでる
※単に私のシーケンスの組み方が悪いだけかもしれませんが、
同じソースリストで入力周波数を変えただけで上記症状が出ます。

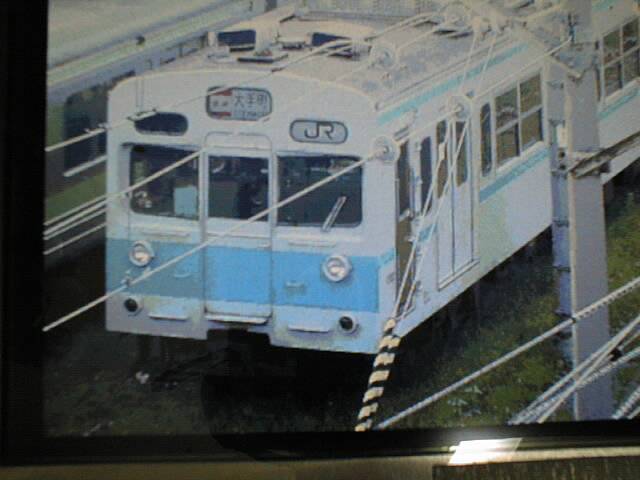

とりあえず映してみました
USB1.1接続でパソコンから1画面のデータ(640x480x8BitColor)を1秒未満で転送します。
大容量RAMとFPGAの回路構成により柔軟な構成が可能です。(640x480x8BitColorで100画面以上保持できます。)
貴社仕様のI/Fの液晶コントローラ及び回路設計製作致します
（研究所や小規模カスタム向け）
同時購入のインバータ
PH-BLC08-K3(日立製)
定格12V,消費電流0.28A（TYP.）
1:+12V（+5V程度からでも すごく暗いけど点灯する)
2:GND
3:Enable(GNDに落とす)
4:Adj1(OPEN=暗い、GND=明るい)
5:Adj2(内部でGNDに繋がっている)
※+9V程度の電源でバックライト1個でも十分に画面明るい
多分4-5間にVRで可変
