・2003/08/12
MorphyOne液晶をH8で使ってみる(EPSON EG7014C-AS)
(640x200の白黒だけど低消費電力)
Tags: [電子工作]
参考リンク：
Ｈ８に漏る貧液晶をつなぐ（拙速主義編）
Morphyで使う予定だった液晶パネルってPICに繋げられるの？(2003/07/31)（作成中)
漏貧から漏れ出たプロジェクト
MOxx研究
リンクを参考にして、EPSON EG7014C-ASをＨ８－３０６９で動かしてみました。
xscl（ドットクロック）はＨ８の/CS0と/HWRをNORゲートを通したものを、
LCDのデータバスにはＨ８のD8-D15を使っています。
これにより、
MOV.B #'H55, R0L
MOV.B R0L, @H'1FFFFF
こんな感じで、LCDにデータを与えることができます。
YDとLP信号は普通のI/Oポートを割り当てました。
EG7014C-ASはバス電圧が+3.3V系なのでＨ８との間にレベルコンバータを使いました。
・問題点？
プログラム初回起動時にLCDの表示が行われないことがある。（内部昇圧がうまくいかない事がある？？）
＞＞/DISP-OFF信号も制御 っと
Ｈ８の25MHzで描画を行ってもチラツキ＆ザワメキがある。（LCDの表示リフレッシュってシビアなの？）
＞＞LPの周期MAX125us、単純計算で200ラインx125us=25ms/画面、40画面／秒
白黒２値の６４０ｘ２００のＢＭＰファイルをＨ８のアセンブラ形式に変換する
アーカイブの中を参考に（転載不可）
異なる２値化の濃度処理をした画像を交互に表示させて中間調表示をしたり、
開始表示データを８０バイトずらしてスクロールとかできました。

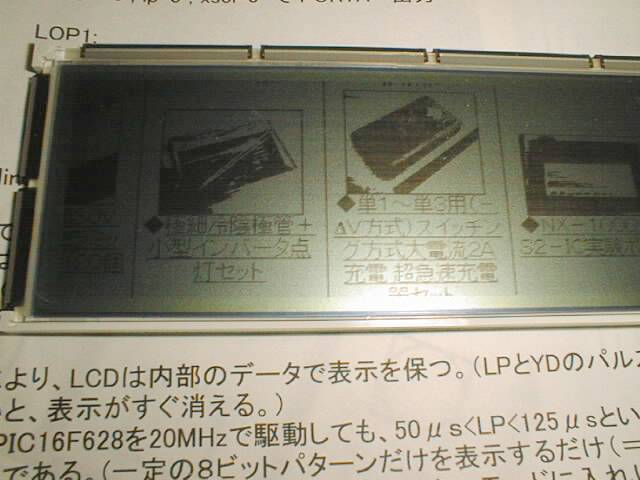

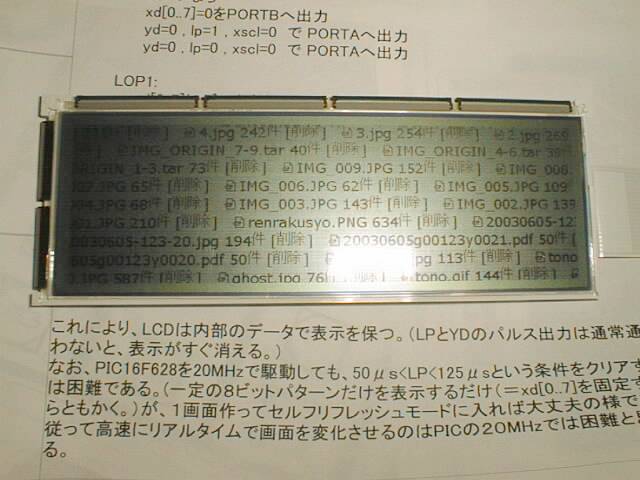

こんな感じ（ヘボデジカメなので写りが悪い）
Tags: [電子工作]
