・2022/02/01

Windows用 USB シリアル変換アダプタのメーカー別デバイスドライバの一覧、USB UART

(Windows VCP Device Driverのリンク FTDI、CP210x、Prolific PL2303、STM32 VCP、WCH CH340等)

Tags: [Windows], [無人インストール]

● Windows用 USB UART変換のシリアルアダプタのメーカー別デバイスドライバの一覧

　以下の代表的なメーカーの Windows Device Driverのリンクをまとめました

・ FTDI devices VCP Virtual COM Port Drivers
・ Silicon Labs CP210x USB to UART Bridge VCP Drivers
・ Prolific PL2303 Windows Driver Download
・ STMicroelectronics STM32 Virtual COM port driver
・ Holtek HT42B534 HT42B534-1 HT42B534-2
・ WCH CH340 CH341A
・ WCH CH9102 CH9102F CH9102X

● FTDI devices VCP Virtual COM Port Drivers

FTDI devices VCP Virtual COM Port Drivers

Windows 2017-08-30 2.12.28
http://www.ftdichip.com/Drivers/CDM/CDM%20v2.12.28%20WHQL%20Certified.zip
DriverVer=08/16/2017,2.12.28

　※ FTDI製の偽物が出回っており、最新のドライバでは偽物対策されているので偽物の場合は動作しません。
FTDI FT232RL: real vs fake

SODIAL(R)FT232RLモジュール5V 3.3V FTDI USB TTL変換アダプタレッド

ASIN: B00YMJVSIS
　ピン定義：DTR、RXD、TX、VCC、CTS、GND

● Silicon Labs CP210x USB to UART Bridge VCP Drivers

　Silicon Labs CP2102, CP2103等

Silicon Labs - CP210x USB to UART Bridge VCP Drivers

https://www.silabs.com/documents/public/software/CP210x_Universal_Windows_Driver.zip
DriverVer=11/15/2017,10.1.1.1951

Windows 10 Universal (v10.1.3)
https://www.silabs.com/documents/public/software/CP210x_Universal_Windows_Driver.zip

Windows 7/8/8.1 (v6.7.6)
https://www.silabs.com/documents/public/software/CP210x_Windows_Drivers.zip

Sherry USB→TTL コンバーターモジュールアダプターモジュールシリアル変換

ASIN: B075F47J84
　安定した信頼性の高いチップセットCP2102

● Prolific PL2303 Windows Driver Download

　※ Windows 10では PL2303HXD以降の新しいチップにのみ対応
　※ PL2303XA/ HXAの古いチップは Windows 10で使用できません。
　※ zipの中にある PL2303_CheckChipVersion_v1006.exeでチップバージョンのチェックができます。

　※ PL2303XA/ HXAの古いチップでも Windows 10で使用する方法が個人ブログ等に掲載されていますがオススメしません。（デバイスドライバの .infファイルを書き換える方法とか）

　※ PL2303XA/ HXAの古いチップでも公式の古いドライバを使用すれば Windows 10で動く事を追記。

チップ名称	デバイス ID	Windows 10対応可否
PL2303??	USB\VID_067B&PID_2303&REV_0200	非対応
PL2303??	USB\VID_067B&PID_2303&REV_0202	非対応
PL2303XA/ PL2303HXA	USB\VID_067B&PID_2303&REV_0300	非対応
PL2303HXD (PL2303HX Rev. D)	USB\VID_067B&PID_2303&REV_0400	対応

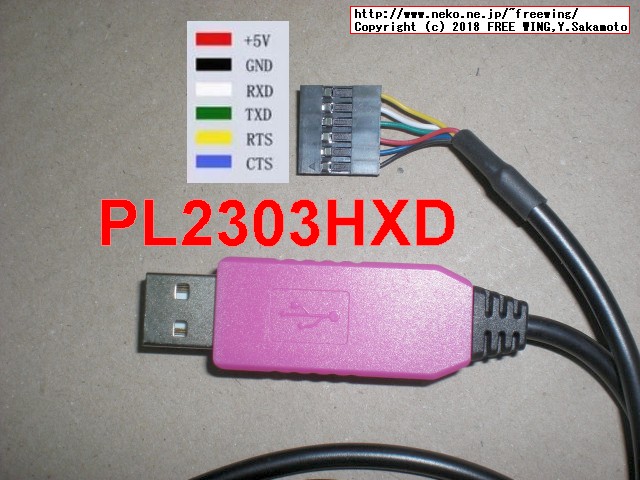

・Prolific PL2303HXD Support Windows 10

● v1.20.0 PL2303_Prolific_DriverInstaller_v1200.zip

http://prolificusa.com/app/uploads/2018/02/PL2303_Prolific_DriverInstaller_v1200.zip

● v1.19.0 PL2303_Prolific_DriverInstaller_v1190.zip

　PL2303 Driver Installer v1.19.0
　Installer & Build date: 1.19.0 (2017-10-31)
　GUID:ECC3713C-08A4-40E3-95F1-7D0704F1CE5E

Prolific PL2303 Windows Driver Installer Setup Program
　Windows Driver Installer Setup Program
　(For PL2303 HXA, XA, HXD, EA, RA, SA, TA, TB versions)
　Windows WDF WHQL Driver v3.8.18.0 (10/17/2017):

http://prolificusa.com/files/PL2303_Prolific_DriverInstaller_v1190.zip

　ZIPファイルを解凍して
PL2303_Prolific_DriverInstaller_v1190.exe
　を実行すると、
C:\Windows\Temp\PL-2303_backup
　にドライバファイルが保存されるのでサルベージすれば使い回しができます。

● v1.12.0 PL2303_Prolific_DriverInstaller_v1_12_0.zip

　Windows WDF WHQL Driver v3.8.18.0 (10/17/2017):
　DriverVer=10/17/2017,3.8.18.0

Prolific - PL2303 Windows Driver Download

http://www.prolific.com.tw/UserFiles/files/PL2303_Prolific_DriverInstaller_v1_12_0.zip
　ZIPファイルを解凍して
PL2303_Prolific_DriverInstaller_v1.12.0.exe
　を実行する。

　※ デバイスドライバファイルそのものは
　　v1.19.0 PL2303_Prolific_DriverInstaller_v1190.exe
　　v1.12.0 PL2303_Prolific_DriverInstaller_v1.12.0.exe
　　共に同一でした。

玄人志向キワモノシリーズ USB接続 3.3Vシリアル変換キット SCON-KIT/GP

ASIN: B00J53QOHQ
　【変換チップ】Prolific PL2303HXD

汎用3.3Vシリアル→USB接続キット SCON-KIT/GP
　Linuxマイコンボード Raspberry Piのシリアルコンソール接続例が有ります。

● Prolific 公式の裏ページ

　GUEST/ GUESTでログインすると 2018年の最新のデバイスドライバが有りました。
　Log-in to our Support webpage to download more files:
http://www.prolific.com.tw/US/CustomerLogin.aspx
Account: GUEST
Password: GUEST

PL2303 Drivers & Software
PL2303_Prolific_DriverInstaller_v1200.zip 2018/08/02 1.20.0

Windows Vista/7/8.1/10 (32 & 64-bit) WDF WHQL Driver: v3.8.25.0 (07/12/2018)
- Windows 10 Certified WHQL Driver (TH1 1507, TH2 1511, RS1 1607, RS2 1703, RS3 1709, RS4 1803 versions)
Windows XP (32 & 64-bit) WDM WHQL Driver: v3.8.24.0 (07/05/2018)

● Prolific PL2303XAや HXA等の古いチップでも Windows 10で使用する解決方法

　マイクロソフトのフォーラムに Prolific公式の古いドライバを使用すれば PL2303XA/ HXAの古いチップが Windows 10で動くと有りました。
　.infファイルのデバイス IDの書き換えは「証明書ファイル」の問題が有るのでそれよりは良いかなと。

　ただし、正式な使い方ではないので自己責任で。

　解決方法その１
　ドライババージョン 3.3の 2009年時代の古いドライバを使う。
　ドライババージョン 3.3.2.102や 3.3.3.114では Prolificの古いチップでも Windows 10で動く。

PROLIFIC USB-TO-SERIAL COMM PORT WINDOWS 10

- Prolific USB-to-Serial Comm Port Version: 3.3.3.114
- Prolific USB-to-Serial Comm Port Version: 3.4.48.272
- Prolific USB-to-Serial Comm Port Version: 3.6.78.350
You should select the old 3.3 (from 2009).
Later version, like 3.4 or 3.6 report error code 10.
I have tried with 3.3.2.102 and 3.3.3.114 and both works with old PL-2303 HXA/X hardware.

公式のファイル名	日付	ZIPファイルのバージョン	ドライババージョン	Win 10対応可否
PL2303_Prolific_DriverInstaller_1025.zip	2009/2/12	v1.0.2.5	v3.3.3.114	OK
PL2303_Prolific_DriverInstaller_10311.zip	2009/4/13	v1.0.3.11	3.3.3.114	OK
PL2303_Prolific_DriverInstaller_v110.zip	2009/12/2	v1.1.0	v3.3.10.140	OK
PL2303_Prolific_DriverInstaller_v1210.zip	2010/4/12	v1.2.10	v3.3.11.152	OK
PL2303_Prolific_DriverInstaller_v130.zip	2010/7/15	v1.3.0	v3.3.11.152	OK
PL2303_Prolific_DriverInstaller_v1417.zip	2011/5/25	v1.4.17	v3.3.17.203	OK
PL2303_Prolific_DriverInstaller_v1.5.0.zip	2011/10/24	1.5.0	v3.4.25.218	OK
PL2303_Prolific_WDMDriverInstaller_v1.5.2.zip	2012/02/07	v1.5.2	v2.1.27.185	??
PL2303_Prolific_DriverInstaller_v1.7.0.zip	2012/08/01	1.7.0	v3.4.36.247	NG

Windows Vista/7/Server2008/Server2008R2 (32 & 64-bit) WDF WHQL Driver: v3.4.25.218

http://usbserialdrivers.com/

　解決方法その２
　秋月電子のＱ＆Ａを見る。（同じく古いデバイスドライバを使う方法）
　変換チップ：Ｐｒｏｌｉｆｉｃ社ＰＬ２３０３を使用ＵＳＢ－シリアル変換ケーブル　スケルトン

ＵＳＢ－シリアル変換ケーブル　スケルトンの質問と回答

【質問】ｗｉｎｄｏｗｓ８／８．１／１０でどうしても使いたいです、何とかなりませんか？
【回答】ｗｉｎｄｏｗｓ８／８．１／１０に対応しておりません。ただし動作保証外ですが、ｖ１．５．０以前のドライバーソフトで動作する場合があります。
※ｖ１．５．０でも動くっぽいです。
※日本語で「ＸＸ以前」は「ＸＸ」も含むのかどうかですが、意味的には「含む」です。

過去のバージョンファイル名	日付	デバイスドライババージョン	Win 10対応可否
PL2303_Prolific_DriverInstaller_v1_7_0.zip	2012.9.19	v3.4.36.247	NG
PL2303_Prolific_DriverInstaller_v1.5.0.zip	2011.10.24	v3.4.25.218	OK
PL2303_Prolific_DriverInstaller_v1417.zip	2011.5.25	v3.3.17.203	OK
PL2303_Prolific_DriverInstaller_v130.zip	2010.7.15	v3.3.11.152	OK
PL2303_Prolific_DriverInstaller_v1210.zip	2010.4.12	v3.3.11.152	OK
PL2303_Prolific_DriverInstaller_v110.zip	2009.12.02	v3.3.10.140	OK

※ PL2303_Prolific_DriverInstaller_v1.5.0.zipが Windows 10に対応の最新で最後。
※ v1.7.0から PL2303CheckChipVersion.exeツールが付属＝古いチップは Windows 10非対応に

● STMicroelectronics STM32 Virtual COM port driver

STSW-STM32102 STM32 Virtual COM Port Driver

製品型: STSW-STM32102
Software Version: 1.5.0
en.stsw-stm32102.zip
http://www.st.com/content/ccc/resource/technical/software/driver/70/30/29/18/96/3e/4f/3b/stsw-stm32102.zip/files/stsw-stm32102.zip/jcr:content/translations/en.stsw-stm32102.zip

● Holtek HT42B534 HT42B534-1 HT42B534-2

HT42B534-x USB to UART Bridge IC - Holtek

USBBridgeSetup_CA.zip
INF Configuration file, Support Windows 7/8/8.1
USBBridgeSetup_CA.exe 2016年12月2日、16:20:01

● WCH CH340 CH341A

　沁恒 WCH CH340 CH341

Nanjing Qinheng Microelectronics
首页 - 南京沁恒微电子股份有限公司

　首页 = トップページ
　首 = トップ
　页 = ページ頁

USB转串口芯片 CH340
USB总线转接芯片 CH341

沁恒 WCH CH340 CH341
CH340G，CH340T，CH340C，CH340N, CH340K, CH340E，CH340B，CH341A，CH341F, CH341T，CH341B，CH341C，CH341U
CH341SER.ZIP
资料大小： 367KB
资料版本： 3.6
上传时间： 2021-12-23
http://www.wch.cn/downloads/file/5.html

　USB转串口Windows驱动程序
　转 = 変換
　串口 = シリアル
　驱动 = デバイスドライバ
　程序 = プログラム

　上传时间
　上传 = アップロード
　时间 = 時間

　※ CH340の偽物が出回っている様ですが、そもそも CH340系列は正規品でも使用をオススメしません。と言っていましたが、CH341Aのシリアル/SPI/I2C変換が安かったので使う事にしました。秋月でも扱い始めたし。
　（最新の M5Stack v2.6でも WCH製の USBシリアル変換 ICを使用しています）

　ちなみに CH340の小売価格でのチップ単価は 13円～。

● WCH CH341で自前でプログラムを作る場合 CH341PAR.ZIP

　CH341Aは USBシリアル変換の他に USB to SPI、USB to I2Cの変換もできます。

　CH341USB转IIC、SPI等接口的WINDOWS驱动，内含DLL库与操作例程

CH341PAR.ZIP
适用范围: CH341
版本: 2.2
上传时间: 2021-10-15
资料大小: 182KB

CH341DLL.H
CH341DLL.LIB

　類似の ICは下記が有ります
　・Microchip社 MCP2210（SPI）、MCP2221（I2C）
　・Silicon Laboratories社 CP2112（I2C）
　・FTDI FT2232H、FT232H MPSSEモード（I2C、SPI、JTAG等）

　FT2232って 17年前に俺が使い方の記事を書いていたじゃん（JTAGメインだけど）

・2005/12/31

FTDI FT2232Cの MPSSE機能の使い方と実力
ジャスト・ワンチップで 4.5Mbpsの USB-シリアル・データ伝送が可能、(トラ技 2006/01掲載)

今回購入

LMUWF電源タップCH341AプログラマーUSBからUARTIIC SPII2Cコンバーターパラレルポートコンバーター

ASIN: B09M3JPF65

Ren He CH341A プログラミング器 ROMライター FLASH 24 25 コピー器 EEPROMルーティングUSBプログラマメインボードルート

ASIN: B07LGNTJ29

VKLSVAN CH341Aライター SPI Flashプログラミング器 24 25シリーズ EEPROM BIOS プログラマー + SOP8 ICテストクリップ 8ピン

ASIN: B08HCJW1F5

Rasbee CH341A プログラミング器 FLASH 24 25 コピー器 EEPROMルーティング USBプログラマメインボード焼きます並行輸入品

ASIN: B01FVUI3I4

● WCH CH9102 CH9102F CH9102X

　沁恒 WCH CH9102

USB转高速串口芯片CH9102

CH343SER.ZIP
CH342,CH343,CH344,CH9101,CH9102,CH9103,CH9143
CH343SER.ZIP
Ver 1.5
2021-10-15
34.2KB

Tags: [Windows], [無人インストール]

●関連するコンテンツ(この記事を読んだ人は、次の記事も読んでいます)

【2023年対応】 Microsoft Visual C++ ランタイムライブラリ再頒布可能パッケージのまとめ 2005～2022まで
Microsoft Visual C++ 2005、2008、2010、2012、2013、2015、2017、2019、2022の各バージョンの最新版 MSVC Runtime librariesのまとめ

Visual Studioの C#で開発した .Netアプリの難読化をする方法
C#で開発した .Netアプリの難読化は必須事項です、素の状態では簡単に内部を解析されます

Visual Studioの C#で開発した .Netアプリを逆コンパイルして、中身の実装を覗き見る方法
C#で開発した .Netアプリは比較的簡単に元のソースコードに戻せます

Visual Studio 2019 Professional v16.4を無人インストールする方法、完全自動でインストール
VS2019 v16.4を完全オフラインインストール＆コンポーネント選択の事前設定で自動インストールする

Visual Studio 2017 Professional 15.9を無人インストールする方法、完全自動でインストール
VS2017を完全オフラインインストール＆コンポーネント選択の事前設定で自動インストールする

Visual Studio 2015 Professionalを無人インストールする方法、完全自動でインストール
VS2015を Update 3適用済みとコンポーネント選択の事前設定でインストール時の手間を省く

Visual Studio 2013 Professionalを無人インストールする方法、完全自動でインストール
VS2013を Update 5適用済みとコンポーネント選択の事前設定でインストール時の手間を省く

Visual Studio 2005 Professionalに Service Pack 1を統合して無人インストールする方法
VS2005に SP1を統合＆完全自動でインストール、SP1の適用とコンポーネントの事前設定でインストールの手間を省く

Visual Studio 98を Windows 10 1903にインストールする方法
VS98 Visual Studio 98を Windows 10 19H1にインストールする方法

Visual Studio Communityのまとめ Professional と同等機能が無償
Visual Studio Communityの 2013 Update 5、2015 Update 3、2017 version 15.6のまとめ

C# .NETで ZIPファイル解凍ツール UnZipをソースリスト 1行で自作する方法、Windows .NET専用
Visual Studio 2013の C# .NET 4.5で ZipFile.ExtractToDirectoryを使い、UnZip解凍ツールを作成

Visual Studio 2013に Windows 10 SDK + UwpDesktopで UWPの機能を素の Windowsアプリから使用
VS2013に Win 10 SDKをインストールして Uwp Desktopで UWPの機能を従来の Windowsアプリで動かす

Visual Studio 2013の C# .NETで日本語対応の OCR文字認識アプリを自作する方法
オフライン環境で動作可能な世界各国語対応の OCR文字認識アプリを C# .NETで作成、MS製 OCRライブラリを使用

Visual Studio 2013の C#で日本語対応の手書き文字認識アプリを自作する方法
オフライン環境で動作する世界各国語対応の手書き文字認識アプリを作成、MS製手書き認識ライブラリを使用

Open XML SDKを使用して Officeのファイルを C#で自在に操る方法
Microsoft Officeのファイルをプログラムで生成したり直接中身の読み取りができます

Visual Studioの各バージョンと開発できる .NET Frameworkの各バージョンのまとめ
.Microsoft.NET Framework Developer Packの各バージョンのダウンロードまとめ。言語パック等

Windows 10対応 Microsoft Speech使用の音声認識アプリ
SpeechRecognizeApp 音声認識エンジンを使用してマイク入力の音声を認識します

Windows 10の音声合成エンジンを使用して入力した文字列を喋る＆ Waveファイル書き出し
SpeechApp Windows 10用 Speech 音声合成 Text-to-Speech TTSのアプリ

Visual Studioの C#や MFC C++用のサンプルアプリのリンク集
Visual Studioの C#や MFC C++でアプリを作る時の参考資料として

Windowsの Input Method Manager IMEや TSF Text Services Frameworkの公式情報源のまとめ
Windowsで IME Input Method Manager関連のアプリを作成する時の情報 ImeTrayもこの辺を必死に読んだ

Microsoft Office 2016を無人インストール(自動インストール)する方法
インストールするコンポーネントを事前に設定する事で同一環境の構築が楽にできます MSオフィス 2016

Windows 10を全自動で最後まで手間要らずでインストールする方法
autounattend.xmlの応答ファイルを使用して Windows 10を無人インストールする。大量展開時に便利

Adobe Acrobat Reader関係のまとめ 2018年版、自動インストール、無人インストール方法
アップデート手順など、Adobe Reader XI、X、Acrobat Reader 9、Acrobat Reader 8

[HOME] | [BACK]

リンクフリー(連絡不要、ただしトップページ以外は Web構成の変更で移動する場合があります)
Copyright (c) 2018,2022 FREE WING,Y.Sakamoto
Powered by 猫屋敷工房 & HTML Generator

http://www.neko.ne.jp/~freewing/software/windows_usb_serial_driver_list/
