・2019/05/08

NVIDIA Jetson Nano 開発者キットに M.2の WiFi Bluetoothのコンボカード Intel 8265NGWを増設する！

(M.2用 WiFi Bluetoothコンボカード Intel Dual Band Wireless-AC 8265 8265NGW MHF4コネクタのアンテナ)

Tags: [Raspberry Pi], [電子工作], [ディープラーニング]

● 2020年朗報！！ Intel 8260NGWが使える様になりました。

　Intel 8260NGWが使える様になりました。
　ただし、2020年出荷の B01版です。

What is the different from B01 and A02 ？
Applies to: Jetson Nano Developer Kit
The Jetson Nano A02 version of the developer kit hardware cannot boot with Intel 8260 WiFi plugged in.
This issue is fixed in the newer B01 version of the hardware

https://developer.nvidia.com/tegra-linux-driver-package-release-notes-r3222-ga

Issue	Description
2544146	Applies to: Jetson Nano Developer Kit The Jetson Nano A02 version of the developer kit hardware cannot boot with Intel 8260 WiFi plugged in. This issue is fixed in the newer B01 version of the hardware.

2019/04	Jetson Nano A02 version	カメラコネクタ１個、Intel 8260NGWが使えない
2020/01	Jetson Nano B01 version	カメラコネクタ２個、Intel 8260NGWが使える

・2020 new NVIDIA Jetson Nano Development Kit B01 version

● NVIDIA Jetson Nano 開発者キットに M.2の WiFi Bluetoothのコンボカードを増設する！

　NVIDIA Jetson Nano 開発者キットには無線機能が無いので M.2の WiFi Bluetoothのコンボカードを増設します。

　※ Jetson Nano 開発者キットで使用できる M.2の基板の大きさは「長さ 30mm」の 2230タイプです。
　M.2規格には基板の大きさに種類が有ります。
　・2230 22*30mm
　・2242 22*42mm
　・2260 22*60mm
　・2280 22*80mm
　・22110 22*110mm

　同じ事が M.2タイプの SSDにも言えるのでノートパソコン等に M.2の SSDを増設する場合にも注意。

・M.2規格には基板の大きさに種類が有ります

● 「冷却ファン」「M.2用 WiFi Bluetoothコンボカード」が有ると良いです

　NVIDIAで動作確認済みの周辺機器類
　「冷却ファン」　Noctua,NF-A4x20 5V PWM
　「M.2用 WiFi Bluetoothコンボカード」　Intel,8265NGW

Jetson Nano Supported Components List

　NVIDIA has qualified to work with NVIDIA Jetson modules and developer kits.

Raspberry Pi	DSA-13PFC-05 FCA 051250	5.1V 2.5A Raspberry Pi Universal Power Supply
Adafruit	GEO241DA-0540	5V 4A Switching Power Supply
Edimax	EW-7811Un	USB wireless networking adapter
Intel	8265NGW	Dual Band Wireless-AC M.2 2230 Device
Noctua	NF-A4x20 5V PWM	4-pin 5V PWM fan compatible with developer kit heatsink

Wireless 802.11n USB Adapter Edimax

ASIN: B003MTTJOY

Edimax EW-7811Un

Intel Dual Band Wireless-AC 8265 ワイヤレス 802.11ac 867Mbps Dual band 2x2 WiFi ＋ Bluetooth 4.2 カード 8265NGW

ASIN: B0721MLM8B

Intel 8265NGW

Noctua NF-A4x20 5V PWM 40mm 静音ファン 5000rpm

ASIN: B071FNHVXN

Noctua NF-A4x20 5V PWM

Noctua NF-A4x10 5V PWMサイレントファン40 mmプレミアムブラウン/ベージュ

ASIN: B07DXS86G7

Noctua NF-A4x10 5V PWM

NVIDIA Jetson Nano 開発者キット B01

ASIN: B084DSDDLT

マクニカ　［NVIDIA社国内正規代理店］が販売

※ 2020年出荷の B01版
※ B01版は Intel 8260NGWが使える

SUCCUL ACアダプター 5V 4A 大手メーカーOEM社製品センタープラススイッチング式最大出力20W 出力プラグ外径5.5mm(内径2.1mm)PSE取得品

ASIN: B015RKFAA2

※ 4A電源を使用する場合は右のジャンパーピンも必要

Bullet ジャンパーピン5色セット取手付き JP01

ASIN: B005KVKKZY

※ 4A電源を使用する場合に必要

NVIDIA Jetson Nanoケース、冷却ファン付きNVIDIA Jetson Nano開発者キット用アクリルケース（3.0-5.8V）シェルエンクロージャークーラー.

ASIN: B07VLXHZLF

※ 4A電源を使用するなら冷却対策も！

　※ Jetson Nanoをフルパワーの動作モードで動かす場合は +5V 4Aの電源が必要です。

● Intel Dual Band Wireless-AC 8265 8265NGWだけが Jetson Nanoで安定して動作します

　Intel 8265NGWの物は NVIDIAの動作確認の「お墨付き」ですが高いです。
　しかし、Intel 8265NGWだけが Jetson Nanoで安定して動作します。

　結論：Jetson Nano 開発者キットで使用する NGFF M.2の WiFi Bluetoothのコンボカードは Intel Dual Band Wireless-AC 8265 8265NGW以外は安定して使えない。

Intel Dual Band Wireless-AC 8265
　発売日 2016/Q1
　2.4 GHz, 5 GHz、867 Mbps、802.11ac、Wi-Fi(PCIe), BT(USB)
　Bluetooth のバージョン 4.2

　別途、MHF4コネクタのアンテナが必要です。（IPEX-4 4世代とも言います）
　アンテナが無いと、対向機をすぐ隣に置かないと無線通信が安定しません。
　（ノーマルの IPEX、IPX、U.FLと言われるコネクタとは別物なので注意）

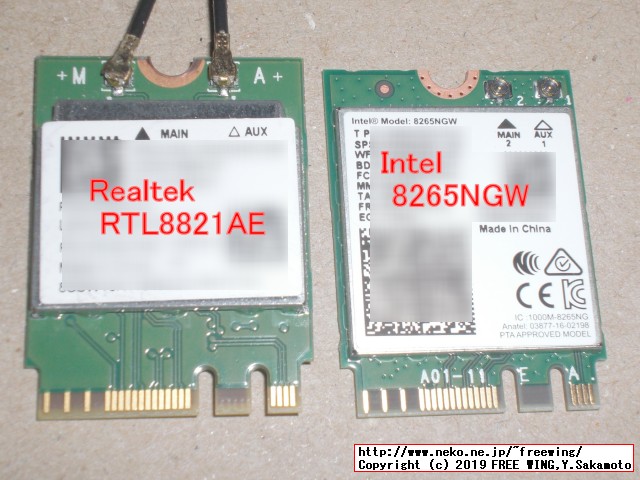

・Intel 8265NGWだけが Jetson Nanoで安定して動作します

・Intel 8265NGWだけが Jetson Nanoで安定して動作します

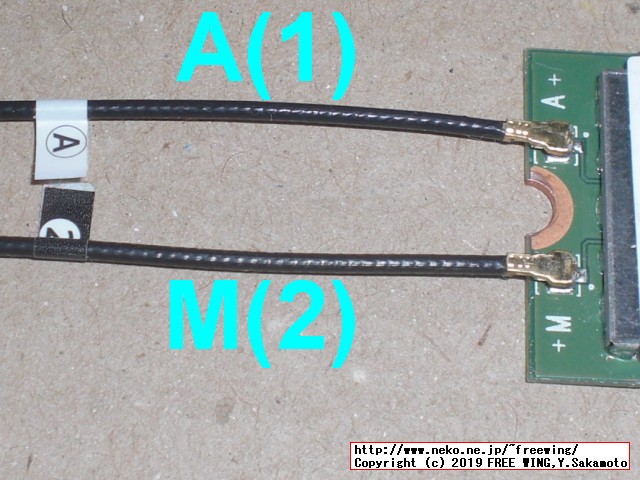

　アンテナの MAINと AUXをそれぞれ無線モジュール基板のコネクタに接続します。
　1 AUX 白
　2 MAIN 黒

RTL8821AEは安定して動きません。

3dBi　2.4/5.0GHz 802.11a/b/g/n/ac対応無線LANカード WIFI/Wimax/Bluetoothモジュール用ミニアンテナ Cable=120mm MHF4 (Intel 7260ac 7265ac M.2カードなど向け) 2本セット SAISEIYA AN01009

ASIN: B014CPQ2YQ

2.4G 2.5G 5.0G 帯域対応
802.11a/b/g/n/ac/ad対応
MHF4

高性能3dBi 2.4GHz/5GHz 無線LANカード WIFI/Wimax/Bluetoothモジュール用アンテナ 2本セット (MHF4 Cable=120mm)

ASIN: B06ZYGXQJL

帯域：2.4GHz/5GHz
コネクタ：MHF4
802.11a/b/g/n/ac対応

● NVIDIA Jetson Nano 開発者キットに M.2 2230 WiFi Bluetooth コンボカードを取り付ける方法

　NVIDIA Jetson Nano 開発者キットに M.2 2230 WiFi Bluetooth コンボカードを取り付ける方法。
　コンボカードの基板が Intel 8265NGWと違う品種ですが、同じ取り付け手順です。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

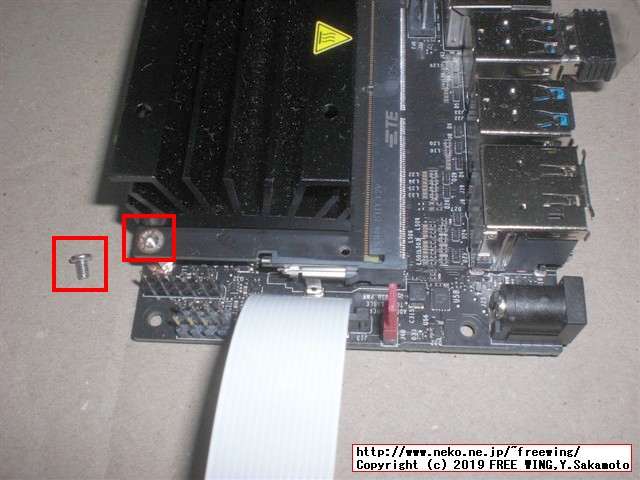

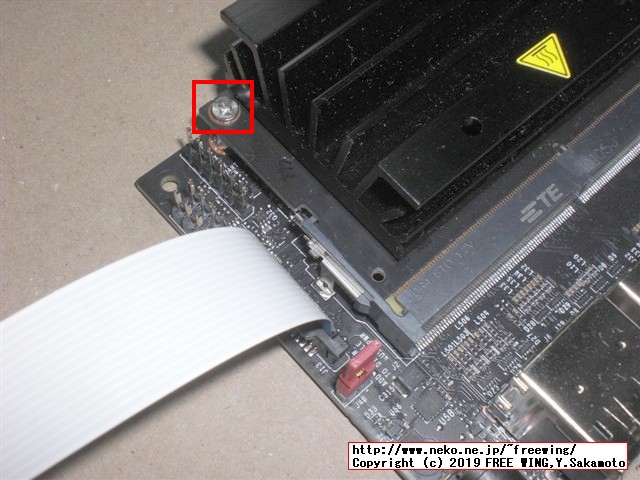

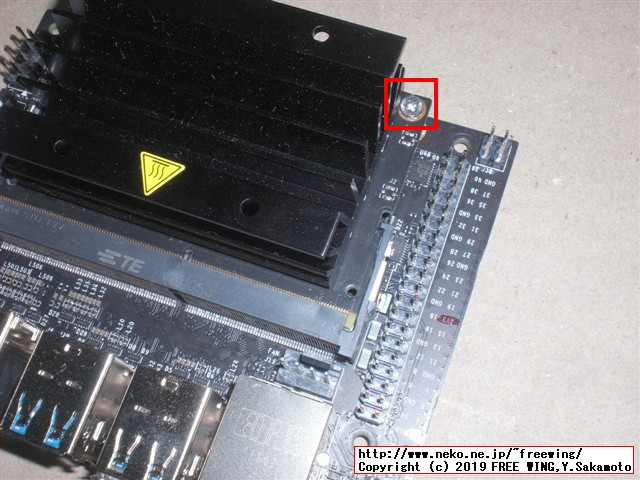

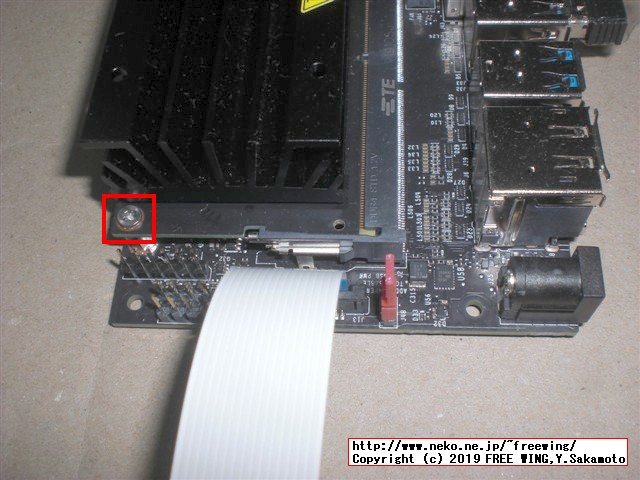

　Jetson Nanoのモジュールを固定している左右のネジを取ります。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

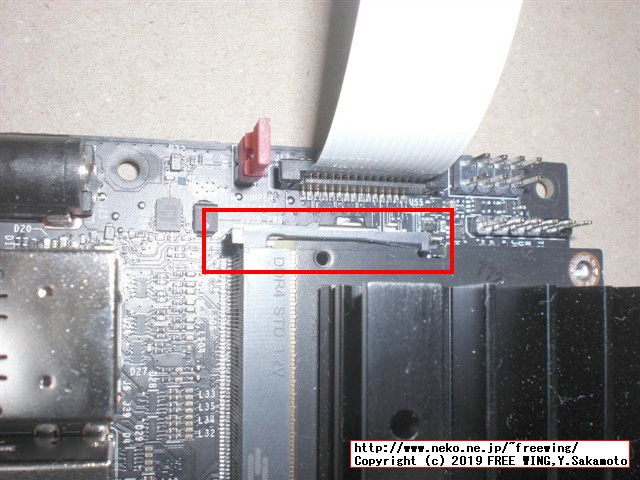

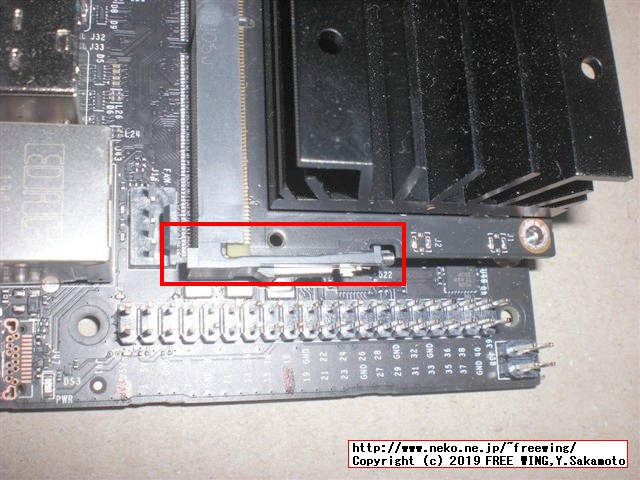

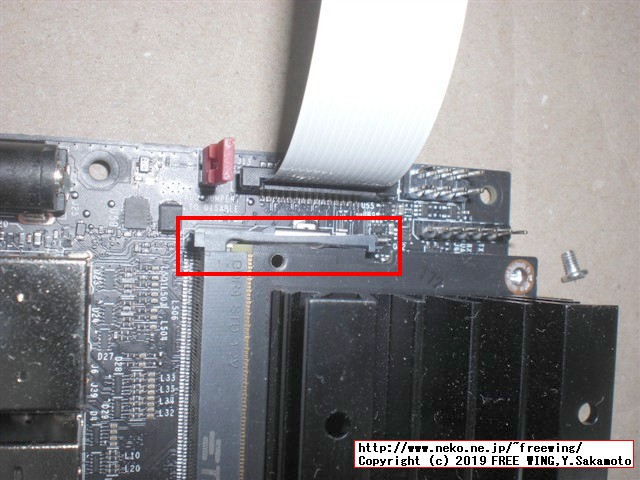

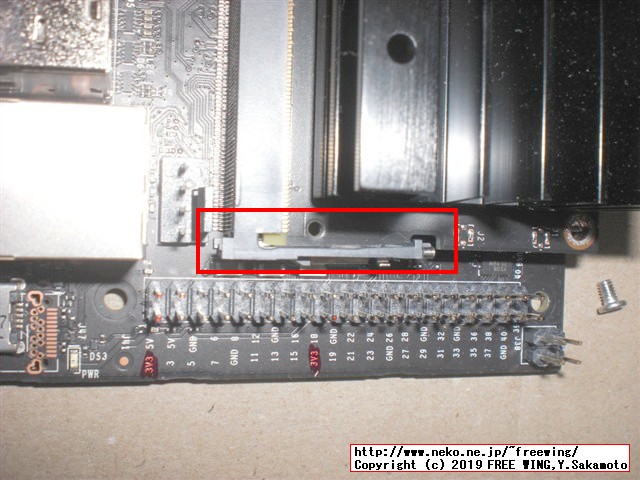

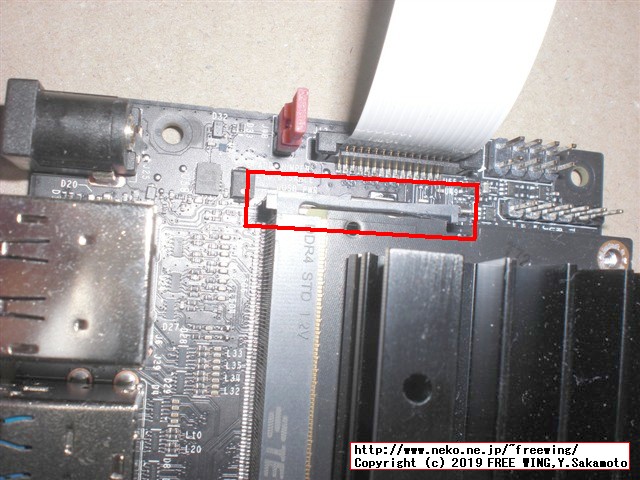

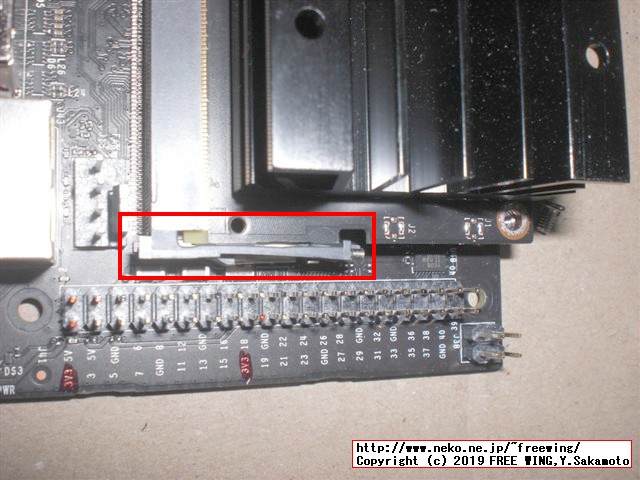

　ネジを取った後は基板を保持しているロックを解除します。
　これも左右の両方のロックを解除します。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

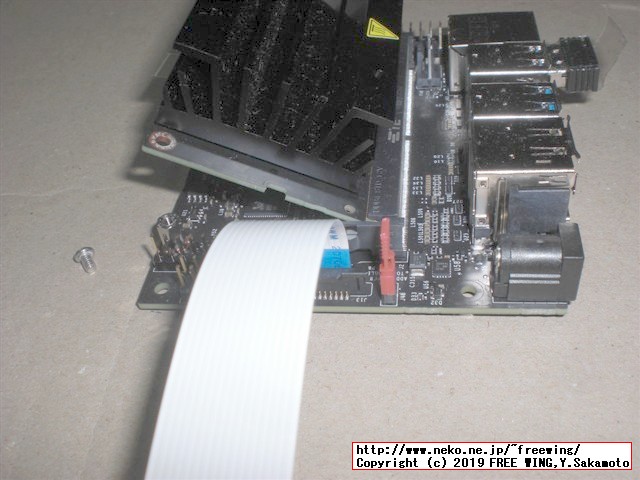

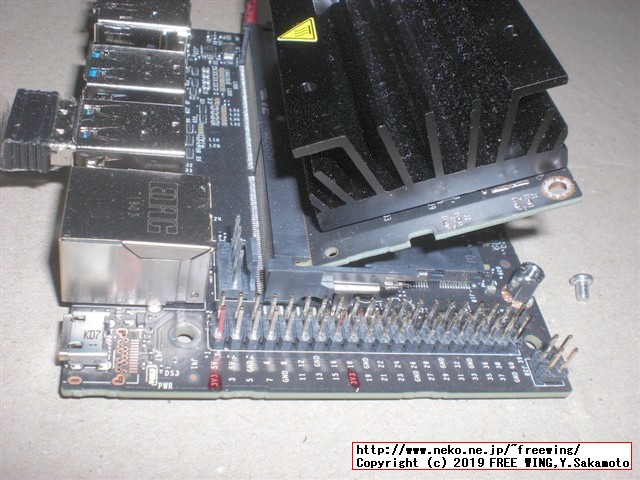

　ロックを解除すると、Jetson Nanoのモジュール基板が斜めに起き上がります。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

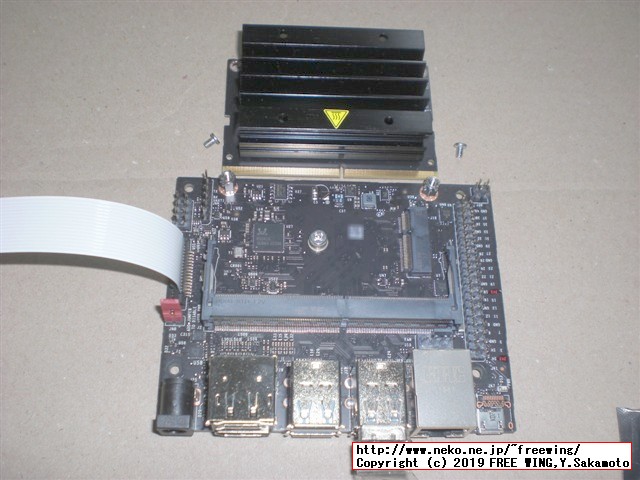

　Jetson Nanoのモジュール基板を取り外した所。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

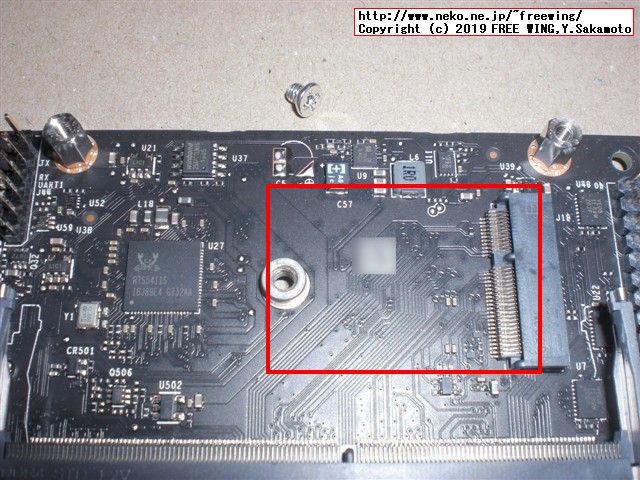

　赤枠の部分に M2 2230 WiFi Bluetooth combo moduleを取り付けます。
　無線モジュール基板を固定するネジを取ります。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

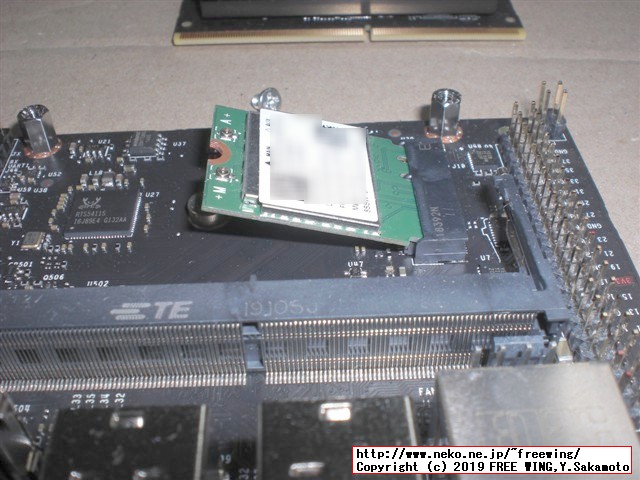

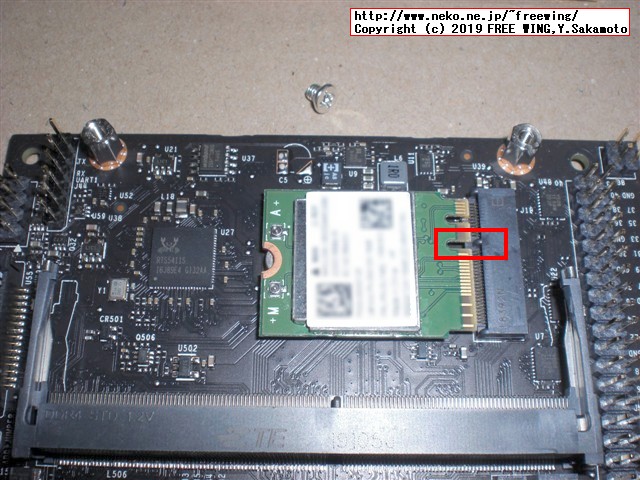

　無線モジュール基板の切り欠きとコネクタのキーを合わせて差し込みます。
　コンボカードの基板が Intel 8265NGWと違う品種ですが、同じ取り付け手順です。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

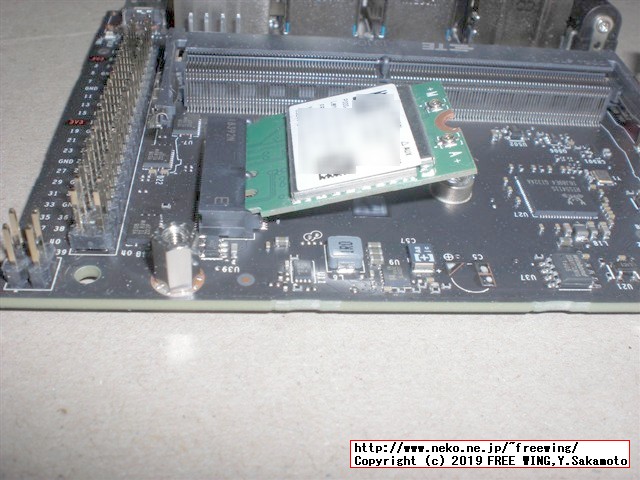

　斜めに基板が差さるので、一番奥まで差した状態から寝かします。
　コンボカードの基板が Intel 8265NGWと違う品種ですが、同じ取り付け手順です。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

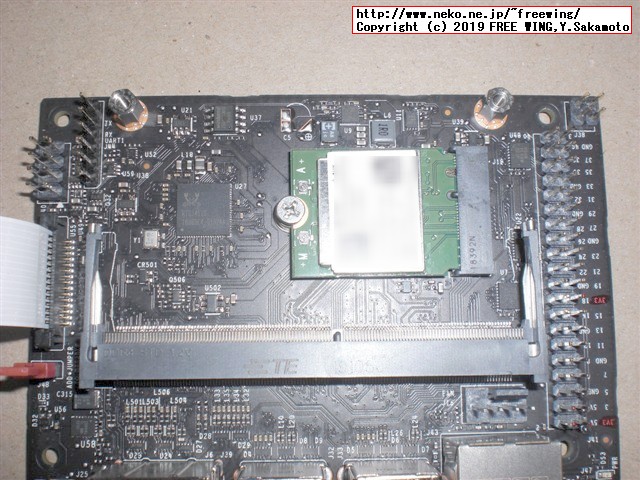

　無線モジュール基板を取り付けた所。
　無線モジュール基板固定用のネジも取り付けます。
　コンボカードの基板が Intel 8265NGWと違う品種ですが、同じ取り付け手順です。

・Intel 8265NGWだけが Jetson Nanoで安定して動作します

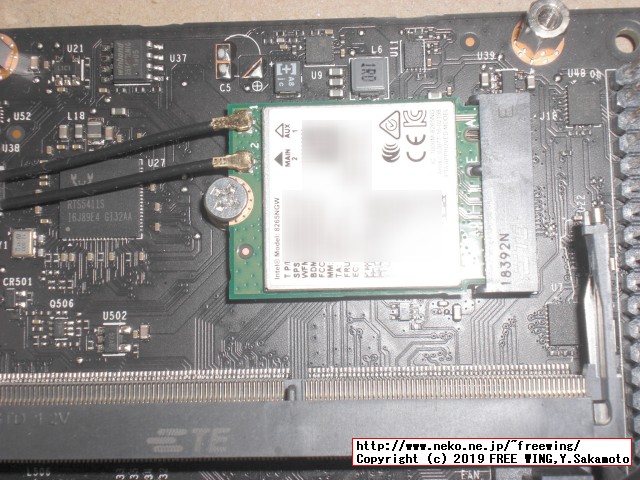

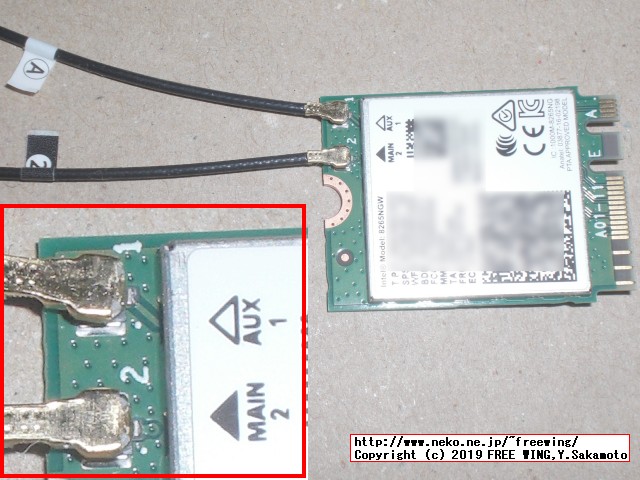

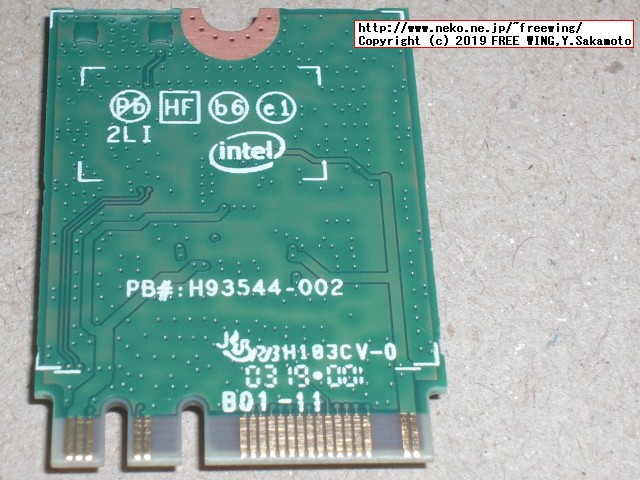

　これは Intel 8265NGWモジュール基板です。
　MHF4（IPEX4）コネクタのアンテナを取り付けています。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

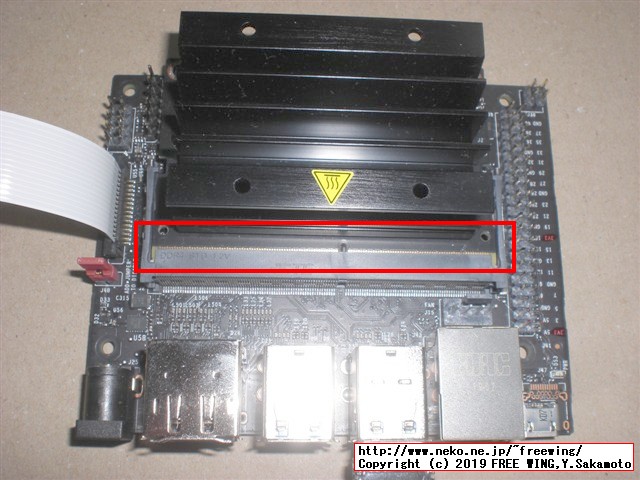

　Jetson Nanoのモジュールを元に戻します。

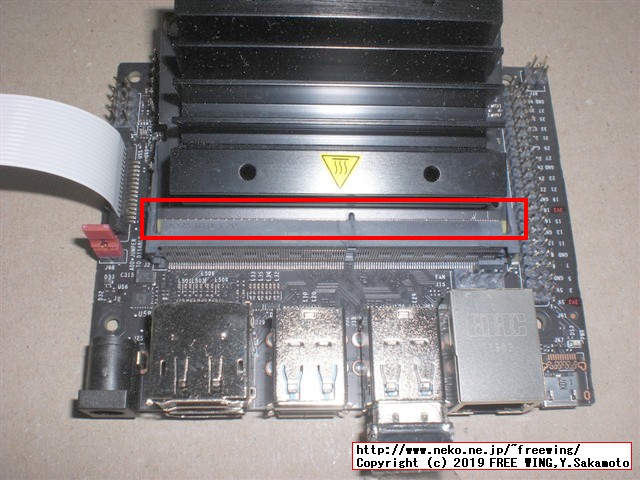

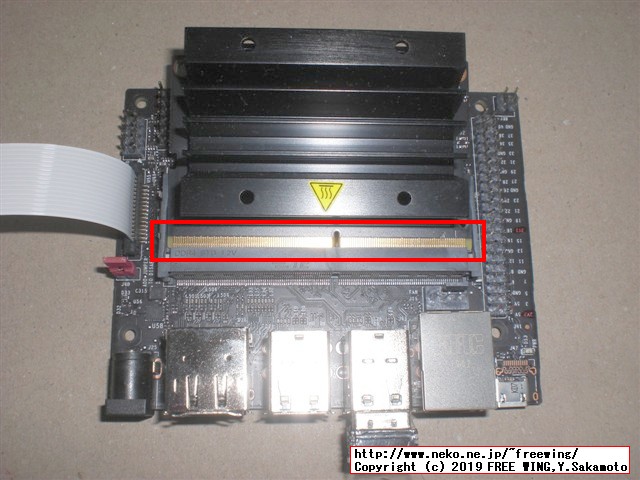

　Jetson Nanoモジュール基板の切り欠きとコネクタのキーを合わせて差し込みます。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

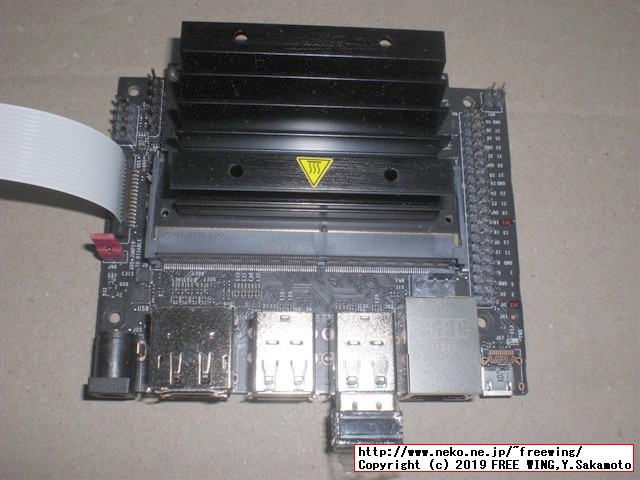

　Jetson Nanoモジュール基板を奥までしっかり差し込みます。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

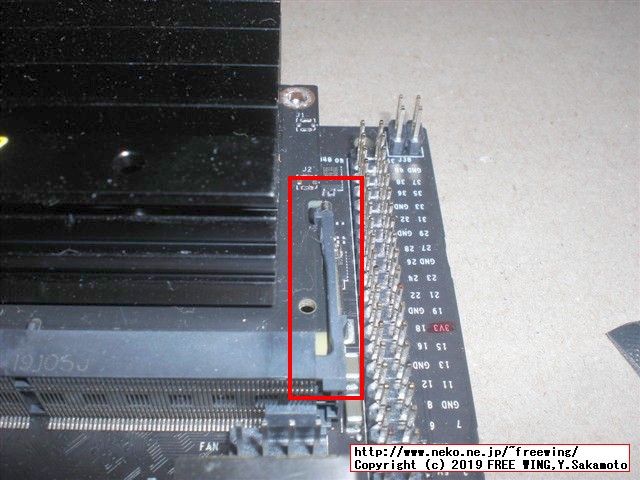

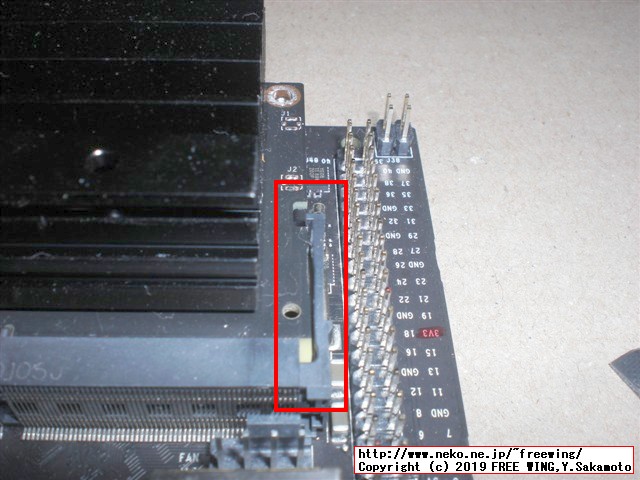

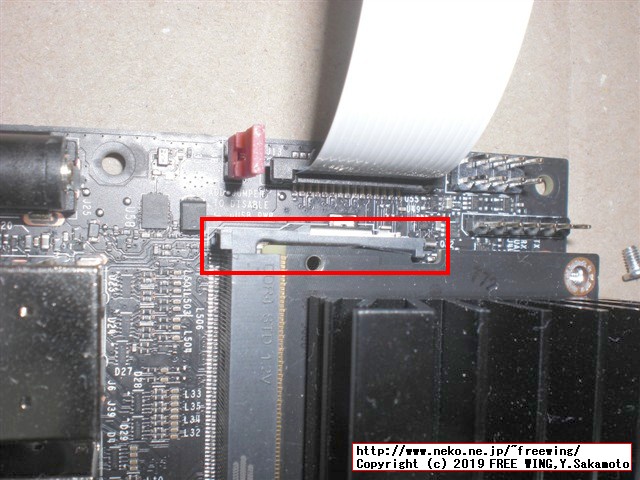

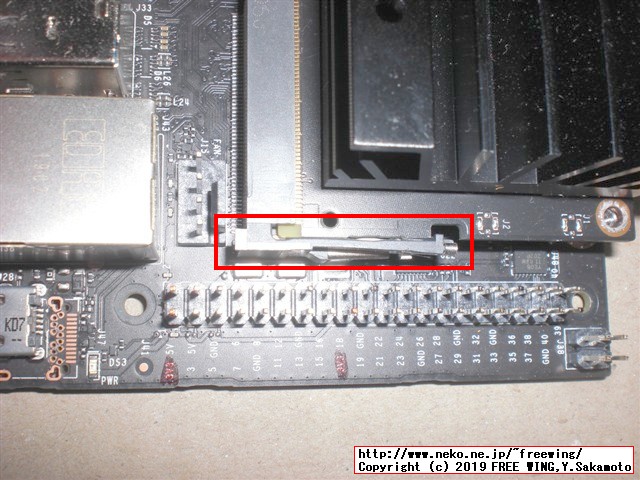

　Jetson Nanoモジュール基板の左右の固定ロックをロック状態にします。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

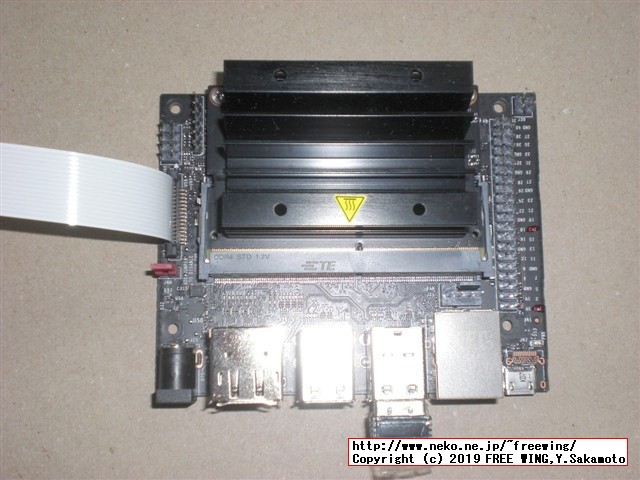

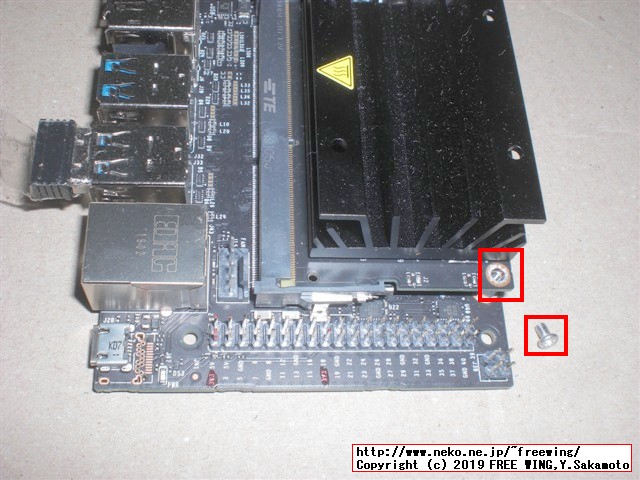

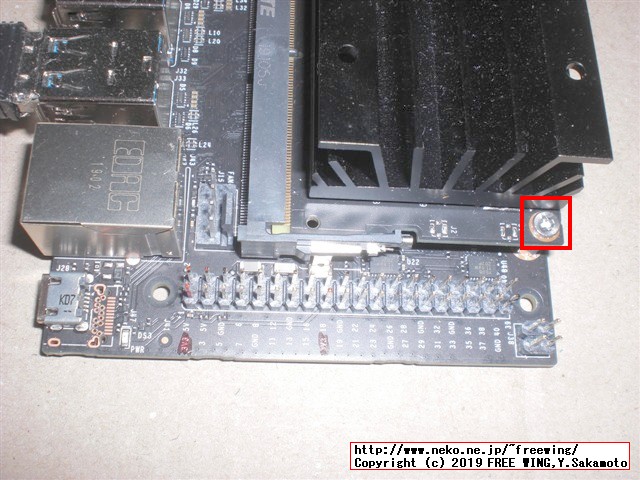

　Jetson Nanoモジュール基板を固定する左右のネジを取り付けます。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

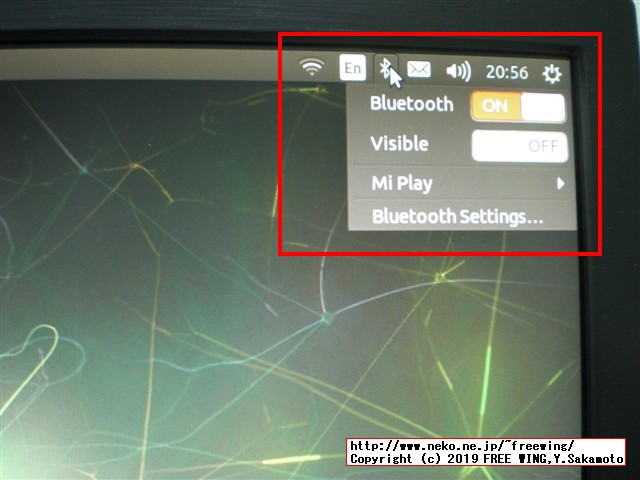

　Ubuntuを起動して Bluetoothデバイスのスマホとペアリングできました。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

　Ubuntuを起動して WiFiのアクセスポイントに接続しました。

・NVIDIA Jetson Nano 開発者キット M.2 2230 WiFi Bluetooth Combo Card Intel 8265NGW

　Ubuntu画面の左上に WiFiマークと Bluetoothマークが表示されます。

● NVIDIA Jetson Nano 開発者キットに NGFF M.2の WiFi Bluetoothのコンボカードを増設する！

コンボカード種類	使用可否	WiFi	Bluetooth	備考
Realtek RTL8821AE	△	WiFiデバイスを認識するものの電波の掴みが不安定	問題無く使える	Jetson用に単体で購入
Intel 3165NGW	△	WiFiのデバイスを認識しない	問題無く使える	hp ProBook 430 G3 N6P79AVに内蔵
Intel 8260NGW	×	起動しない	起動しない	hp Probook 450 G3 T9R66PTに内蔵
Intel 8265NGW	○	安定動作	安定動作	単体で購入

　結論：Jetson Nano 開発者キットで使用する NGFF M.2の WiFi Bluetoothのコンボカードは Intel 8265NGW以外は安定して使えない。

　Intel 8265NGW以外は下記にまとめました。

・2019/05/08

NVIDIA Jetson Nano 開発者キットは Intel 8265NGW以外の WiFi Bluetoothのコンボカードが使えるか検証する！
M.2用 WiFi Bluetoothコンボカードで Intel 8265NGWは値段が高いので他の安いのが使えるのか検証する

● 開発者キットに NGFF M.2の WiFi Bluetoothのコンボカードを増設する！

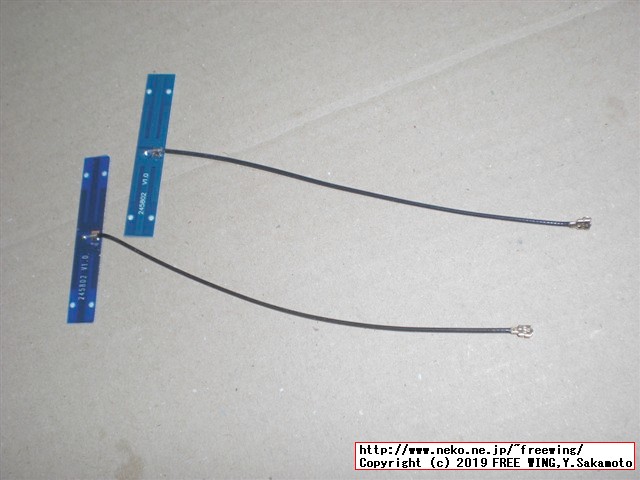

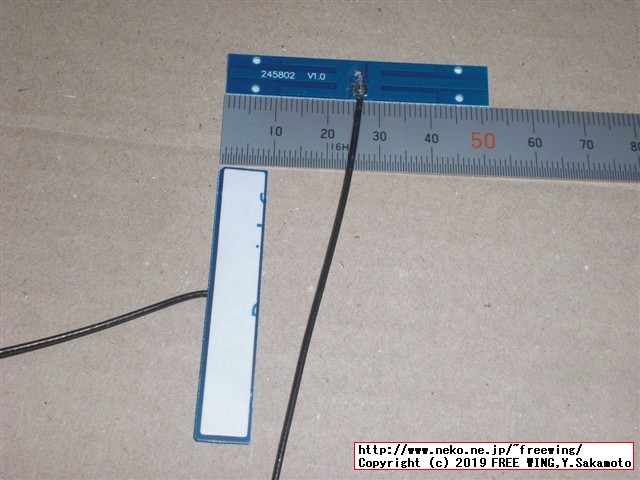

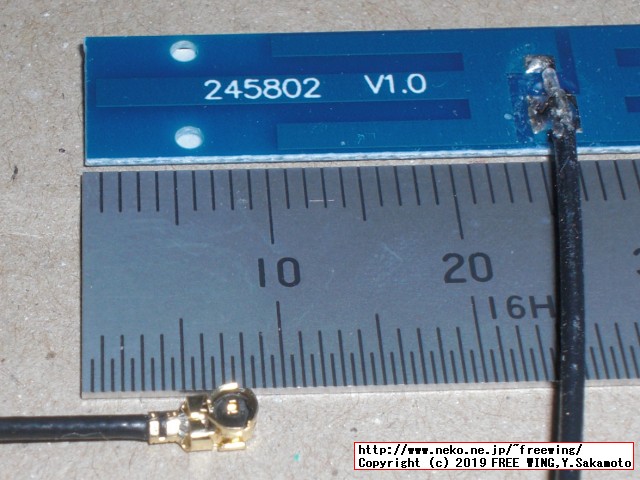

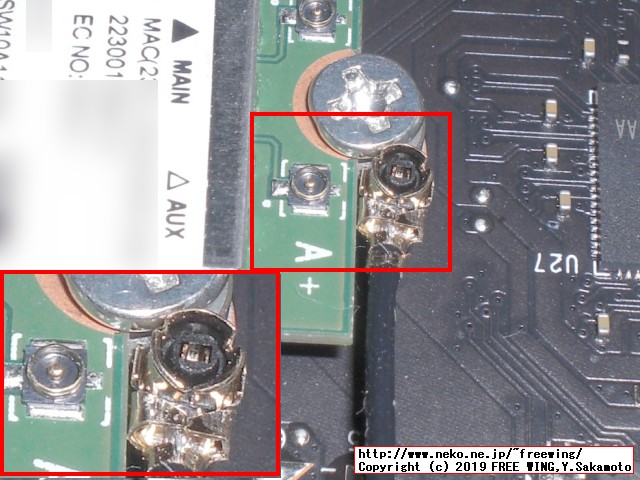

　NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰？！
　はい！！まんまと勘違いして間違えました！！

・NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰？！

・NGFF M.2の WiFi Bluetoothのコンボカード用に間違えて IPEXアンテナを買ったのは誰？！

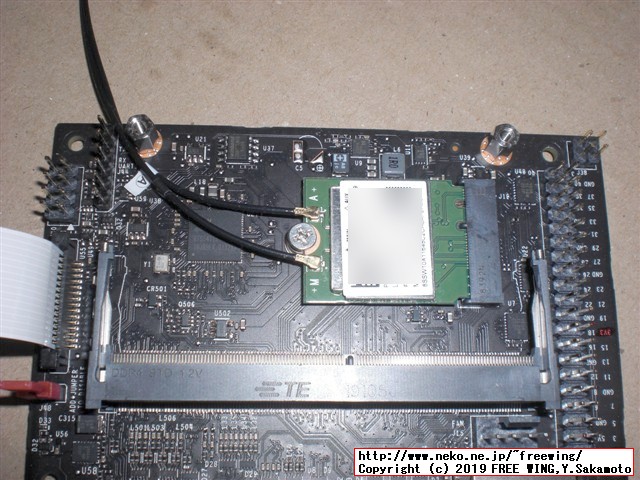

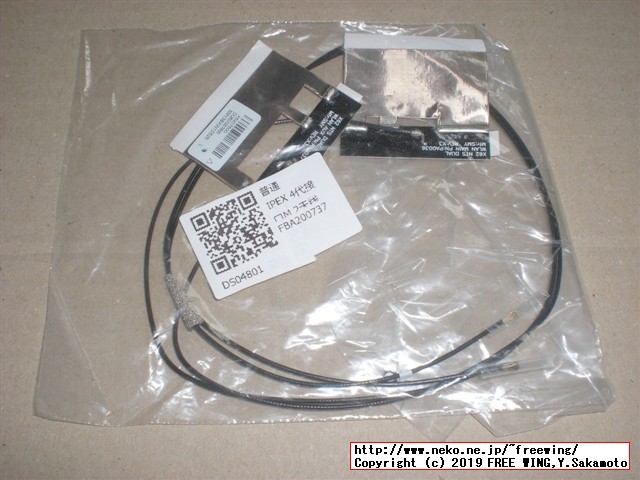

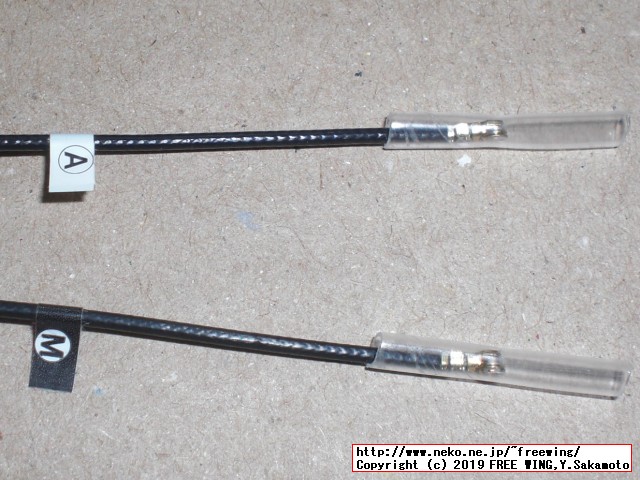

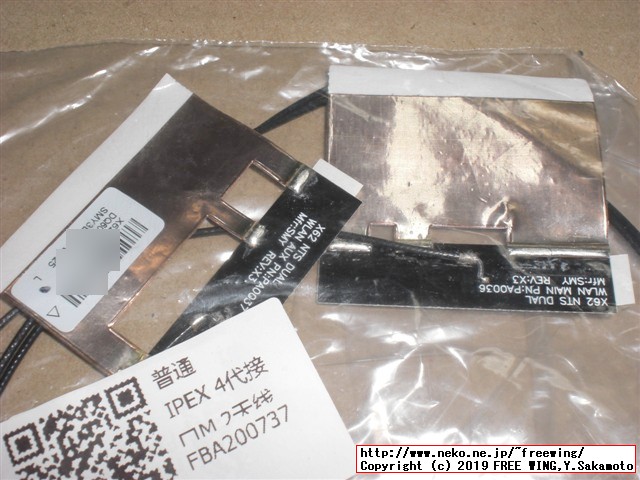

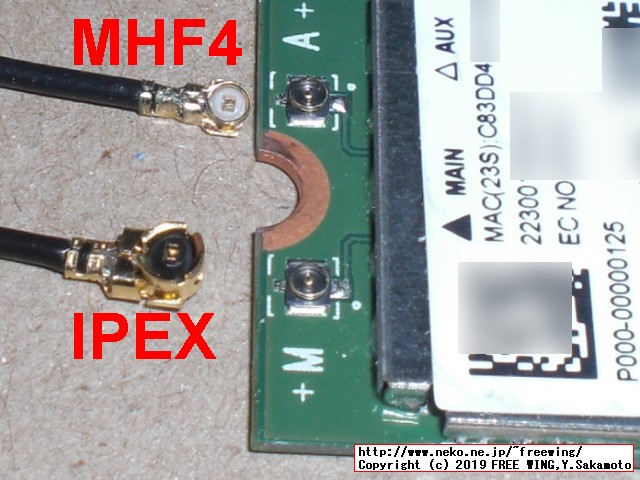

● MHF4（IPEX4）コネクタのアンテナを買いなおしました

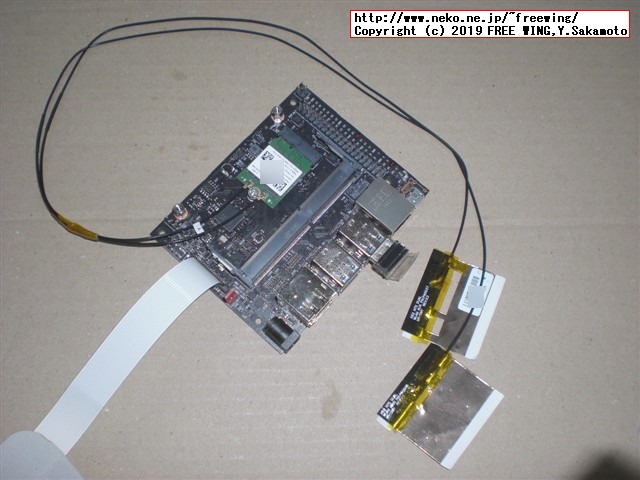

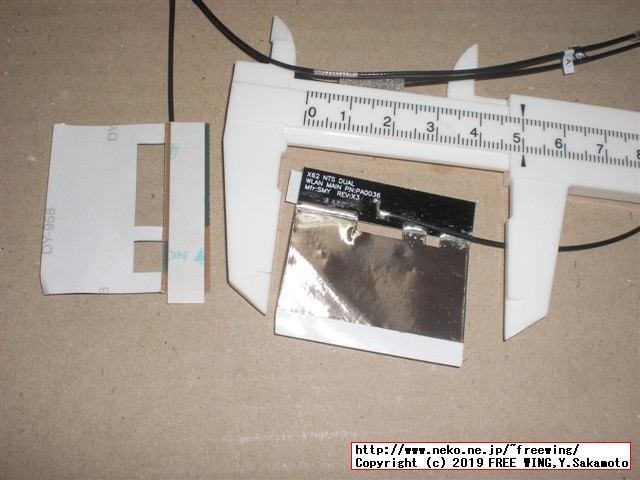

・MHF4コネクタのアンテナを買いなおしました

・MHF4コネクタのアンテナを買いなおしました

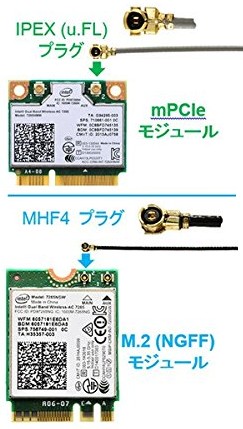

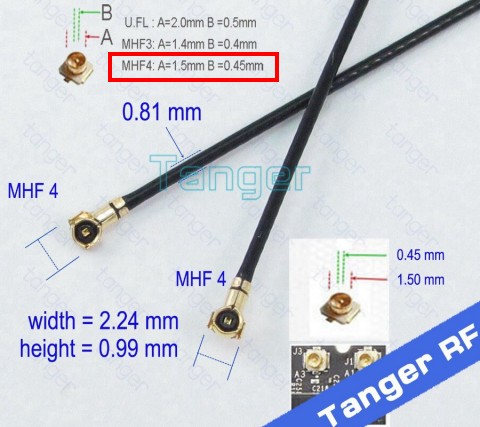

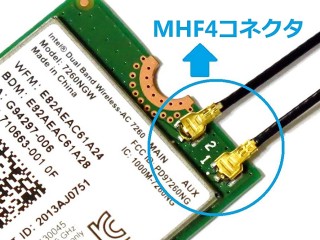

● M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4（IPEX 4）

　別途、MHF4コネクタのアンテナが必要です。（IPEX-4 4世代とも言います）
　アンテナが無いと、対向機をすぐ隣に置かないと無線通信が安定しません。
　（ノーマルの IPEX、IPX、U.FLと言われるコネクタとは別物なので注意）

・M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4

・M.2用 WiFi Bluetoothコンボカードのアンテナコネクタは MHF4
