NVIDIA Jetson Nano 開発者キットに冷却ファンを付ける、フルパワーの 10Wモード動作には必須 (Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続、12Vタイプでも使えます)

● NVIDIA Jetson Nano 開発者キットに冷却ファンを付ける

　NVIDIAで動作確認済みの周辺機器類
　「冷却ファン」　Noctua,NF-A4x20 5V PWM
　「M.2用 WiFi Bluetoothコンボカード」　Intel,8265NGW

Jetson Nano Supported Components List

　NVIDIA has qualified to work with NVIDIA Jetson modules and developer kits.

Raspberry Pi	DSA-13PFC-05 FCA 051250	5.1V 2.5A Raspberry Pi Universal Power Supply
Adafruit	GEO241DA-0540	5V 4A Switching Power Supply
Edimax	EW-7811Un	USB wireless networking adapter
Intel	8265NGW	Dual Band Wireless-AC M.2 2230 Device
Noctua	NF-A4x20 5V PWM	4-pin 5V PWM fan compatible with developer kit heatsink

NVIDIA Jetson Nano 開発者キット B01

ASIN: B084DSDDLT

マクニカ　［NVIDIA社国内正規代理店］が販売

※ 2020年出荷の B01版
※ B01版は Intel 8260NGWが使える

SUCCUL ACアダプター 5V 4A 大手メーカーOEM社製品センタープラススイッチング式最大出力20W 出力プラグ外径5.5mm(内径2.1mm)PSE取得品

ASIN: B015RKFAA2

※ 4A電源を使用する場合は右のジャンパーピンも必要

Bullet ジャンパーピン5色セット取手付き JP01

ASIN: B005KVKKZY

※ 4A電源を使用する場合に必要

NVIDIA Jetson Nanoケース、冷却ファン付きNVIDIA Jetson Nano開発者キット用アクリルケース（3.0-5.8V）シェルエンクロージャークーラー.

ASIN: B07VLXHZLF

※ 4A電源を使用するなら冷却対策も！

　※ Jetson Nanoをフルパワーの動作モードで動かす場合は +5V 4Aの電源が必要です。

Wireless 802.11n USB Adapter Edimax

ASIN: B003MTTJOY

Edimax EW-7811Un

Intel Dual Band Wireless-AC 8265 ワイヤレス 802.11ac 867Mbps Dual band 2x2 WiFi ＋ Bluetooth 4.2 カード 8265NGW

ASIN: B0721MLM8B

Intel 8265NGW

Noctua NF-A4x20 5V PWM 40mm 静音ファン 5000rpm

ASIN: B071FNHVXN

Noctua NF-A4x20 5V PWM

Noctua NF-A4x10 5V PWMサイレントファン40 mmプレミアムブラウン/ベージュ

ASIN: B07DXS86G7

Noctua NF-A4x10 5V PWM

● Jetson Nano 冷却ファン

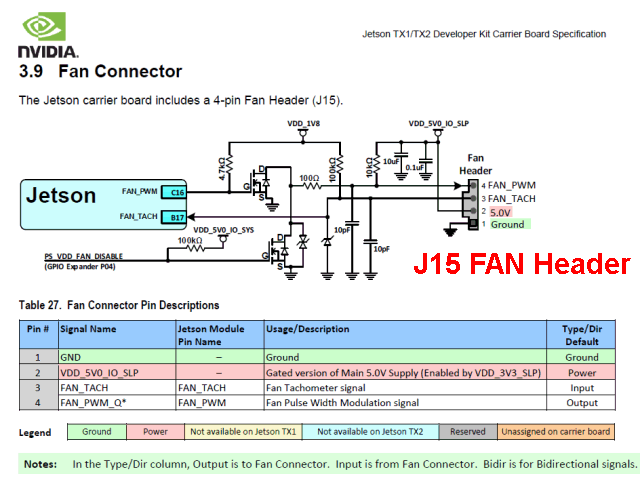

・Jetson Nano 冷却ファン J15コネクタ 4pinの配線

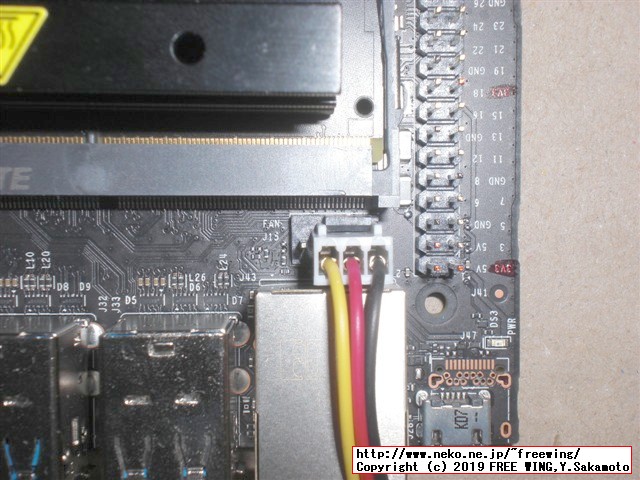

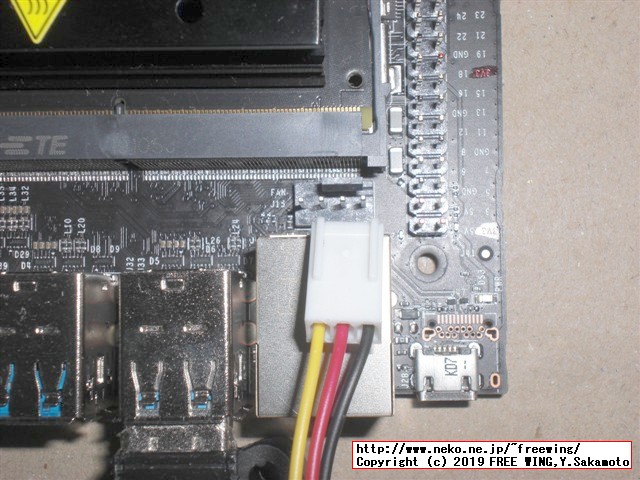

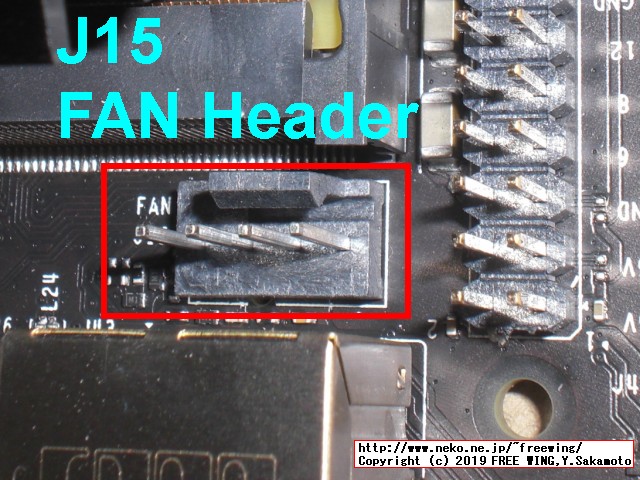

・Jetson Nano 冷却ファン J15コネクタ 4pinの場所

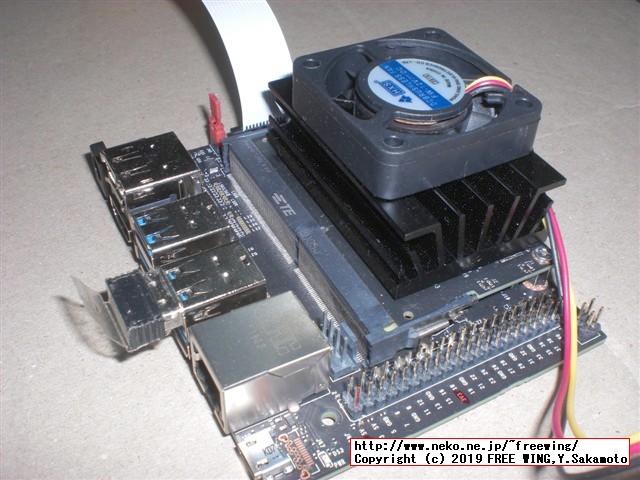

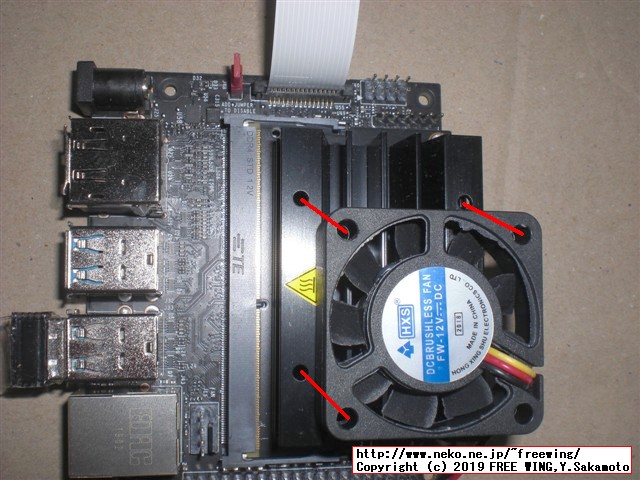

● Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

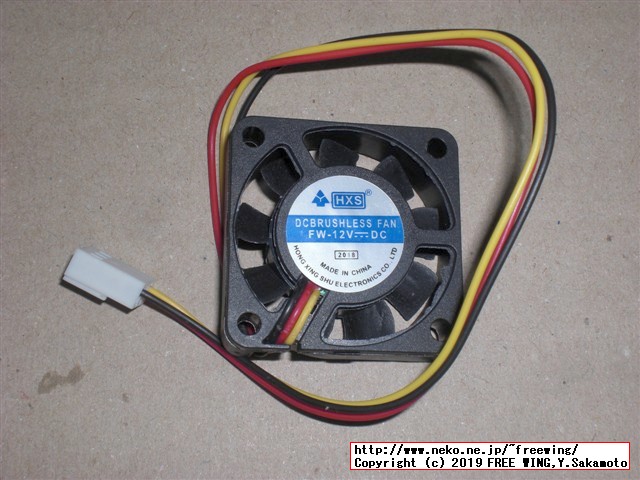

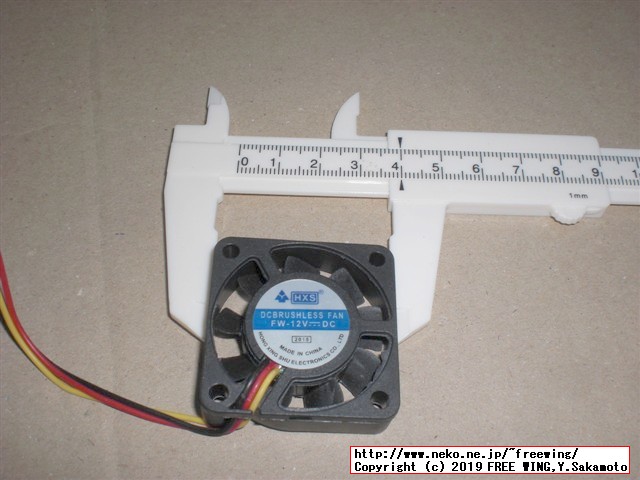

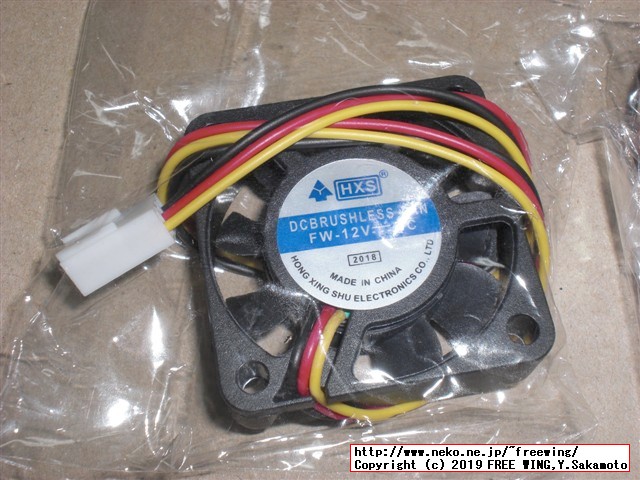

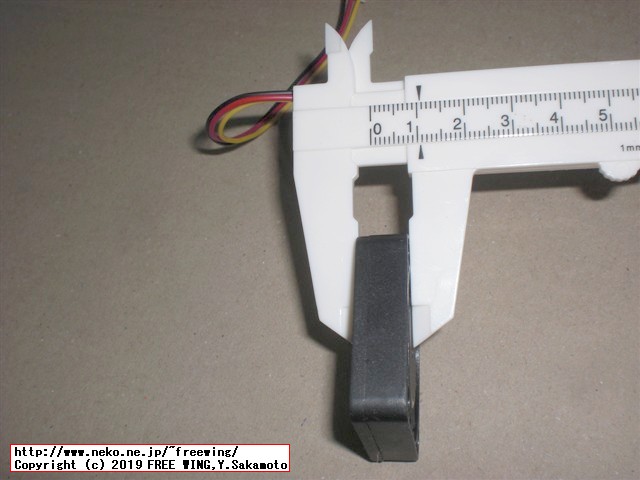

　4cm角の 5Vのファンの値段が高いので 12Vの物を購入しました。
　回転は緩いですが 12Vのファンでも使えます。

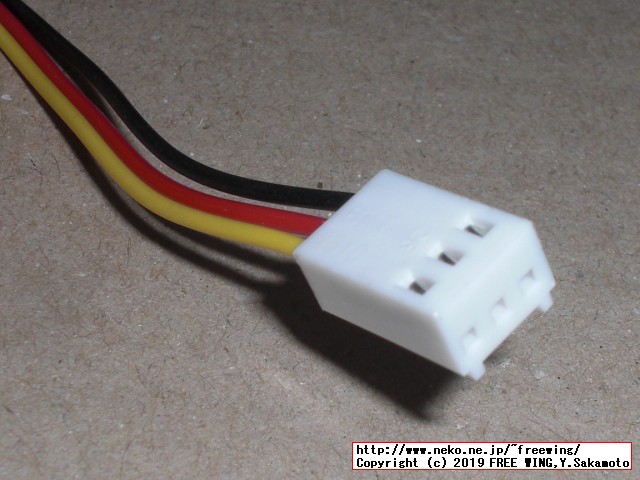

　また、3 Pinタイプのコネクタはそのまま無加工で接続できます。

　※ 冷却ファンの回転数の制御は 4pinタイプのファンを付けた時のみ有効です。
　2pinや 3pinタイプのファンは常にファンが動作します。

・2019/05/15

NVIDIA Jetson Nanoを 4A電源を使い電源起動時から CPUを 10Wモードのフルパワーで駆動する方法
Jetson Nanoの Ubuntuで cronを使って起動時に root権限のコマンドを自動実行する方法 crontab -e

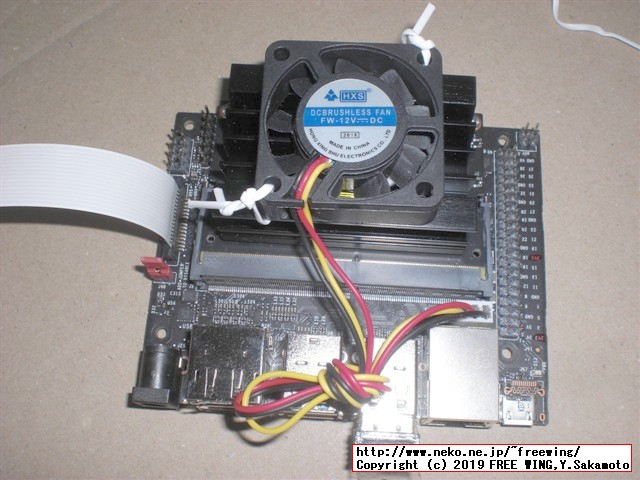

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

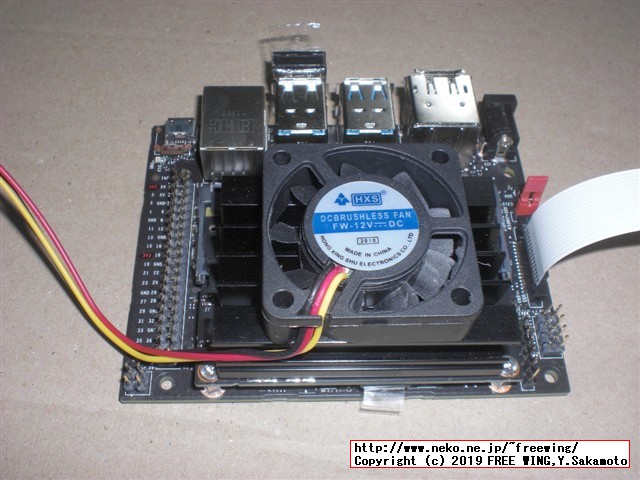

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

　Jetson Nano 自己責任で 12Vタイプの冷却ファンでも使えます。

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

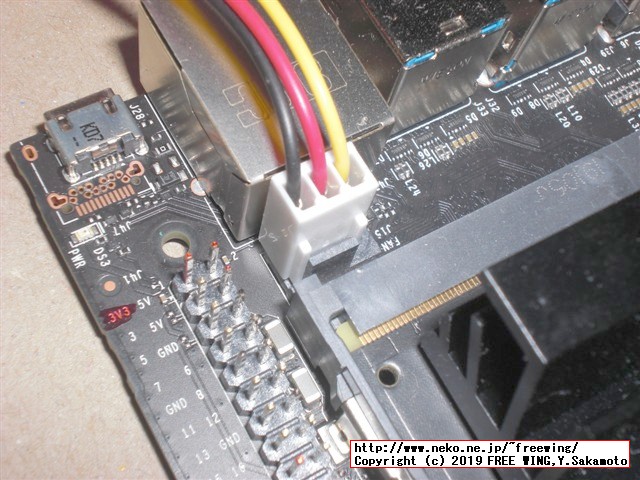

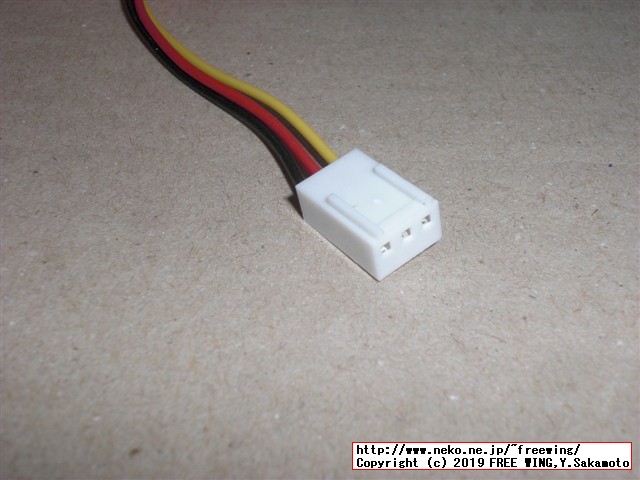

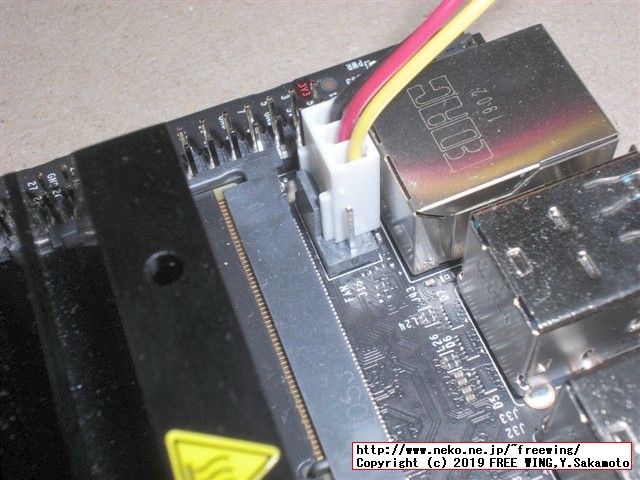

　3 Pinタイプのコネクタはそのまま無加工で接続できます。

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続

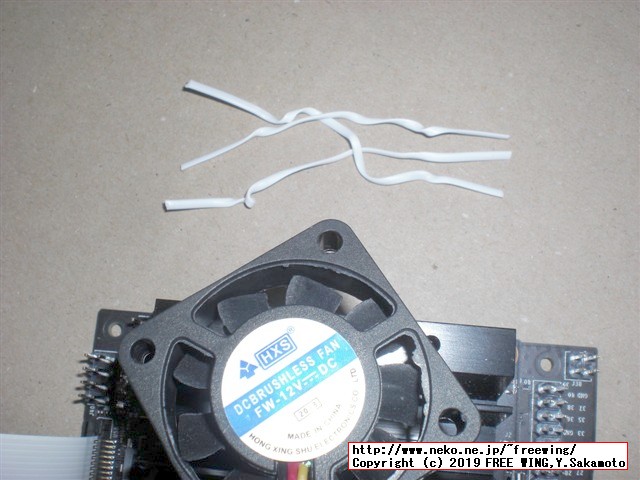

　固定用のネジが無いので「ねじりっこ」を使用してファンを固定しました。

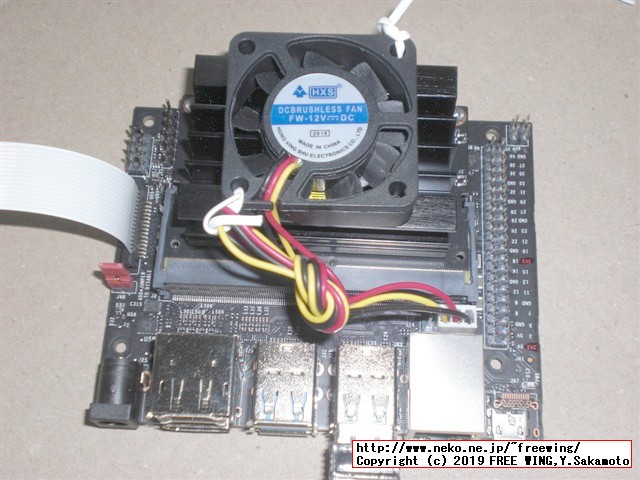

・Jetson Nano 自己責任で 12Vタイプの冷却ファンを接続
