●パソコンの BIOS焼きに失敗したので WCH CH341Aを使って BIOSを復活させるが ROMチップが 1.8Vだった件

　WCH CH341A ROM Writerで 1.8V系の EEPROM MX25を使う方法、NXP ALVC164245、YF08E TXS0108E等

　不覚にも Lenovo M75sの BIOSのアップデートに失敗して BIOS ROMを吹っ飛ばしてしまいました。ぴえん🥺

・[NEW] 2022/10/24

Lenovo ThinkCentre M75s Small Gen2の BIOSアップデートに失敗したので CH341Aで BIOSを根性焼きして復活させる方法
Lenovo ThinkCentre M75s Small Gen2 Recovery BIOS with CH341A SPI EEPROM BIOS Programmer

　吹っ飛ばした後に

　CH341Aを使って復活させればエエやん！

　と思い、楽観的でいましたが、M75sの基板を確認して BIOS ROMのチップを確認すると MX25U12872Fでした。
　早速インターネットで MX25U12872Fを検索した所、なんと +1.8Vのデバイスです！

　素の CH341Aは +5Vもしくは +3.3V仕様なので、そのまま +1.8Vの MX25Uを接続すると MX25Uが壊れてしまいます！
　（MX25Uのデータシート値では電源電圧の最大上限は +2.5Vまで、I/Oピンは +3.0Vまで）

Macronix Serial NOR Flash MX25U12872F
　MX25U12872F 128Mbit = 16MB、133MHz
　Device IDは 72Fと 73Fで同じ。

　MX25U12872F RDID, QPIID, Device ID C2 25 38
　MX25U12873F RDID, QPIID, Device ID C2 25 38

--	RDID/ QPIID/ Device ID
Manufacturer ID	C2
Memory Type	25
Memory Density	38

The comparison of MX25U12832F_72F and MX25U12835F_73F
　基本機能は 72Fと 73Fで同じ。

●結局 CH341Aの EEPROMライターを新しく購入しました

　過去に CH341Aの USBアダプタを買いましたが「汎用」仕様となっているので ROMライタとして使用するには配線の手間が掛かります。また、+3.3V仕様なので +1.8Vに変換する回路も必要になります。

・2022/02/04

パソコンから I2Cや SPIのデバイスを制御できる WCH CH341Aの USBシリアル変換アダプタを買ってみた
ラズパイ等を使わなくてもパソコンから直接 I2Cや SPIのデバイスを制御できます

　と言う訳で、CH341Aの ROMライターを新しく購入しました。

　購入した物は、そのままで +1.8Vのデバイスにも対応できる電圧切り替え機能付きの物です。

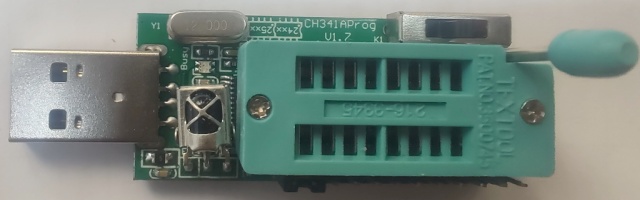

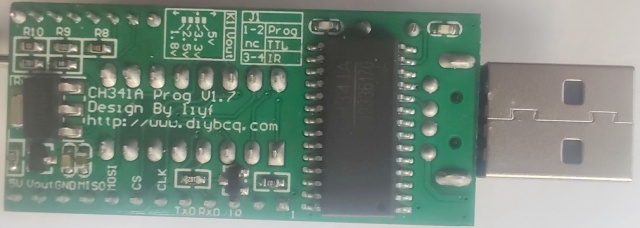

　スイッチ切り替えで +5V、+3.3V、+2.5V、+1.8Vの 4種類の電圧に対応しています。

スイッチ切り替えで +5V、+3.3V、+2.5V、+1.8Vの 4種類の電圧に対応

　CH341Aの ROMライターの商品のバージョンとしては最新は V1.7が有ります。
　古くは V1.3の基板も存在しています。

　V1.5から赤外線 LEDの受信機能が有り、IRリモコンの信号をキャプチャできる様になっています。（但し、使用方法が不明）

　電圧変換 ICは TIの TXS0108E（YF08E）を使用しています。

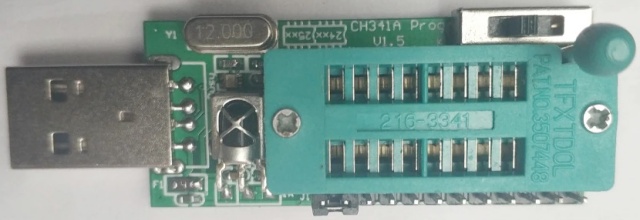

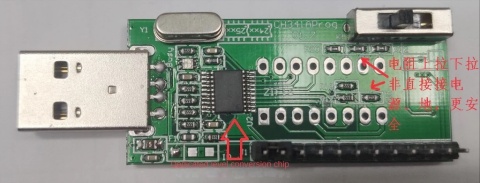

・電圧切り替え機能付きの CH341Aの ROM Writerの外観

　写真は基板バージョンが V1.5

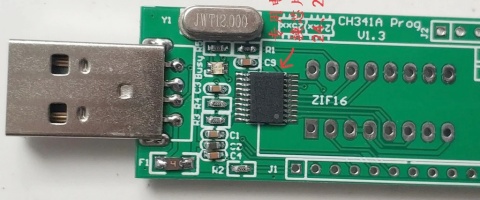

　写真は基板バージョンが V1.3

　写真は基板バージョンが V1.7

2019/11 ch341a编程器v1.5版
　スレの中の改造は +5Vの時の電圧をドロップしない様にする改造なので +5Vデバイスを使わない場合は気にしなくて良い。

2021/06 ch341a编程器v1.6，新版的
2022/01 ch341a编程器v1.7，还得改，唉

http://kitebee.taobao.com/

●通常版の CH341A用の ROMライター

　電圧切り替え機能の無い通常版の ROMライターの場合は +1.8Vアダプタを使用する事で MX25系や W25系の +1.8Vデバイスを使用できる様になります。

　 +1.8Vアダプタの注意点としては電圧変換 ICが TI製の ALVC164245の場合は動作不良となります。
　理由は Texas Instruments、TI製の ALVC164245は +1.8Vに非対応の ICだから。
　NXP、Nexperia製の ALVC164245は +1.8Vに対応しているので問題有りません。（NXPと Nexperiaは同じ会社、大昔は Philips）
　なお、TI製の TXS0108E（YF08E）を使った物は IC自体は +1.8Vにも対応しているのと、上記の電圧切り替え機能付き版では電圧変換として同 ICを使用しているので問題無いと思います。（ただし、「動かない」と言う報告も有ります。使い方が悪いのか？相性なのか？は不明ですが）

　私の場合は TXS0108Eを使用の 1.8Vアダプタで MX25U12872F、MX25U12873Fを問題無く使用できました。

　+1.8Vアダプタは機能が同じなのに下記の写真の様に死ぬほどバリエーションが有ります。中華通販の醍醐味です。

　ちなみに、どの製品の ICソケットも刻印が "TFXTDOL"となっており、3Mの "TEXTOOL"の偽物となっています（笑い）
3M Textool ZIP DIP Ⅱ

使用 IC	動作可否	ロゴマーク
TI製の ALVC164245	返品案件（動けばラッキー程度）	・TI Logo
Nexperia製の ALVC164245	大丈夫	・NXP Logo 、・Nexperia Logo 、（NXPと Nexperiaは同じ会社）
TI製の TXS0108E（YF08E）	「動かない」報告有りだが、私の環境では問題無し	・TI Logo

● NG品
　NG品とする理由：
　・TI製の ICを使用している
　・IC表面を削っていて、ICの型番を判別できない

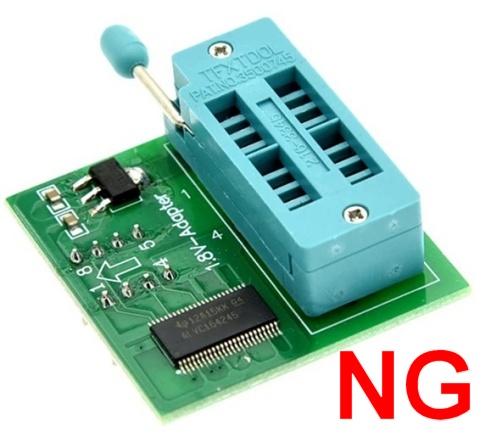

・+1.8Vアダプタ NG品、TI製の ALVC164245を使用

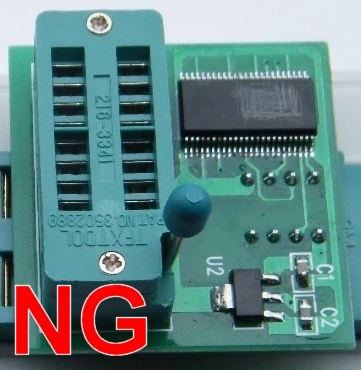

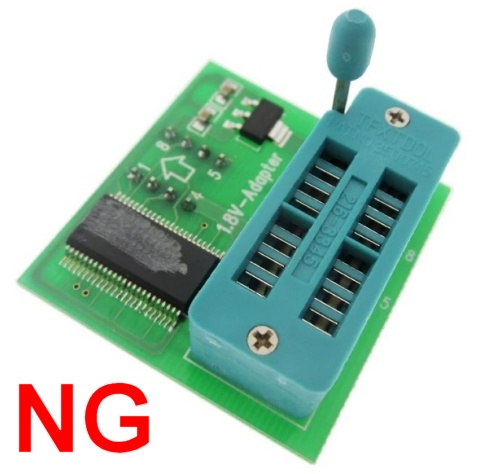

・+1.8Vアダプタ NG品、IC表面に削りが有り、ICの型番を判別できない

● OK？品
　OK？品とする理由：
　・TI製の TXS0108E（YF08E）を使用しているアダプタで「動かない」レビューが有る
　私の場合は TXS0108Eを使用の 1.8Vアダプタで MX25U12872F、MX25U12873Fを問題無く使用できました。

　・NXP製の ICっぽいが写真ではロゴ部分を消しているので保証できない（中華トラップ）

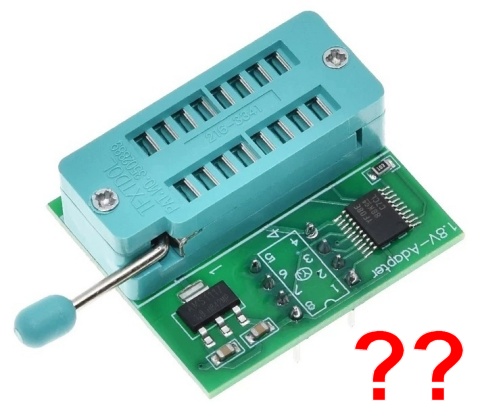

・+1.8Vアダプタ OK？品、TI製の TXS0108E（YF08E）を使用

　私の場合は TXS0108Eを使用の 1.8Vアダプタで MX25U12872F、MX25U12873Fを問題無く使用できました。

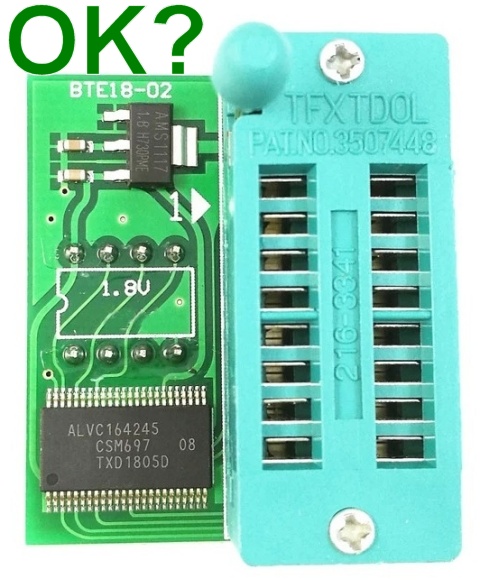

・+1.8Vアダプタ OK？品、NXP製の ALVC164245を使用っぽい

　ICのロゴ部分が消されているが、ICの文字の刻印から NXP製と思われる。が中華製品なので保証はできない。

● OK品
　OK品とする理由：
　・NXP製、Nexperia製の ALVC164245を使用している

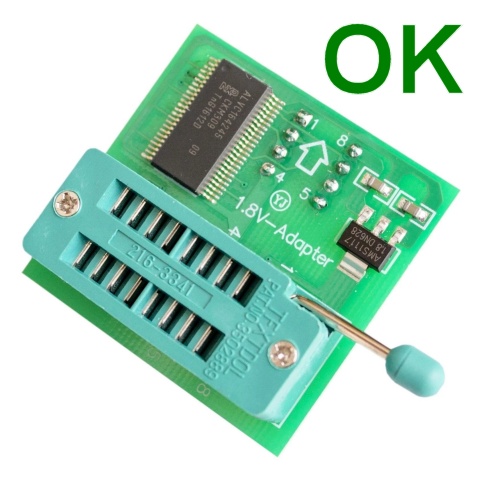

・+1.8Vアダプタ OK品、NXP製の ALVC164245を使用

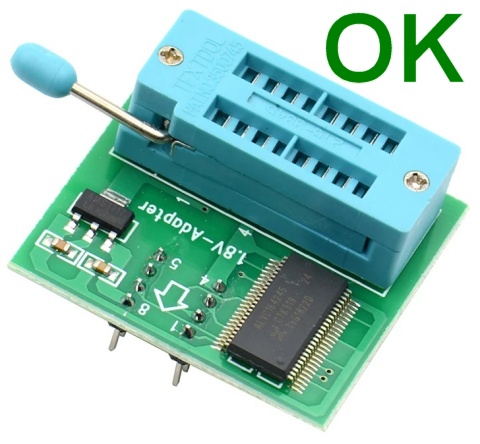

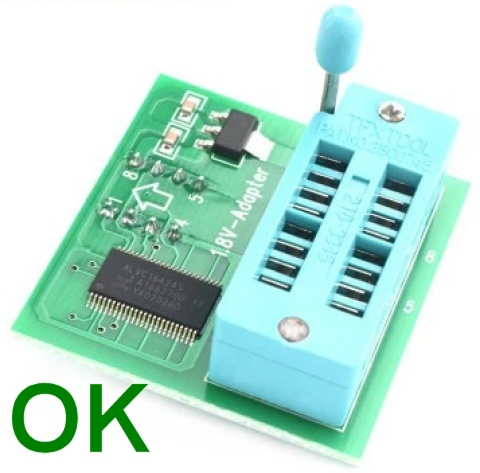

・+1.8Vアダプタ OK品、Nexperia製の ALVC164245を使用

WINGONEER 1.8Vアダプタ Iphoneまたはマザーボード用1.8V SPIフラッシュSOP8 DIP8 W25 MX25プログラマ向け使用tl866 ezp2010 ect

ASIN: B072KYK2DR

CH341A USBプログラマーキット、SOP8クリップEEPROMバーナーBIOSフラッシャーSPIフラッシュプログラマーキット、1.8Vアダプター、24/25シリーズ用150mil SOP8ソケット

ASIN: B08L1816BX

KeeYees CH341A ROMライター SPI Flashライター 24 25シリーズ EEPROM BIOS プログラマー USB-TTLコンバータ + SOP8 ICテストクリップ 8ピン

ASIN: B07W7RQ53X

Josenidny CH341A USBプログラマーモジュール+ SOIC8 SOP8テストクリップ+ 1.8Vアダプター

ASIN: B0BK8N8BKQ

KKHMF EEPROM ルーティングUSBプログラマCH341Aライタ25 SPIシリーズ用LCDフラッシュ24

ASIN: B07F2X9863

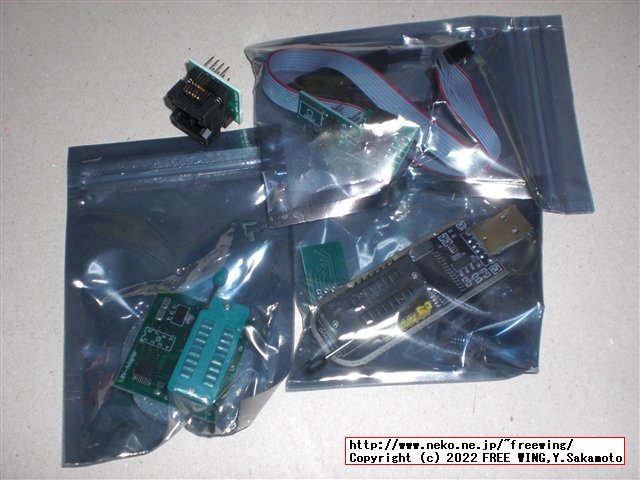

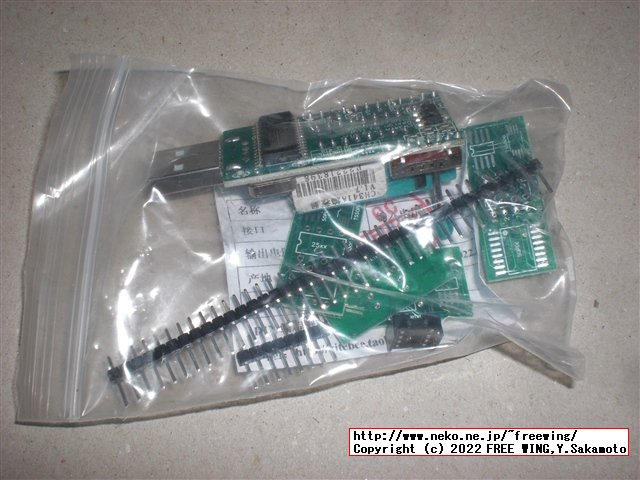

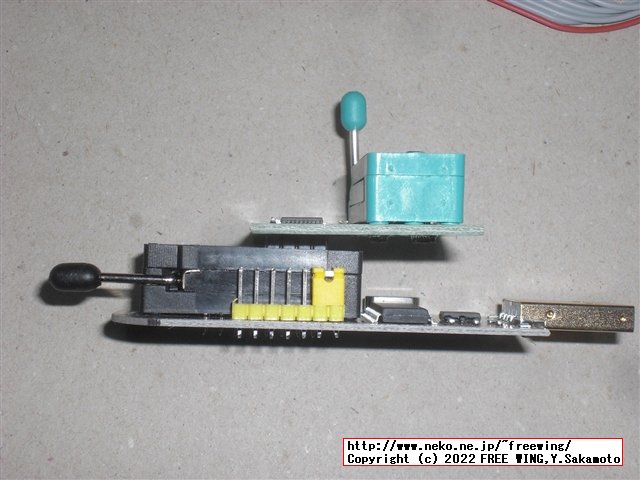

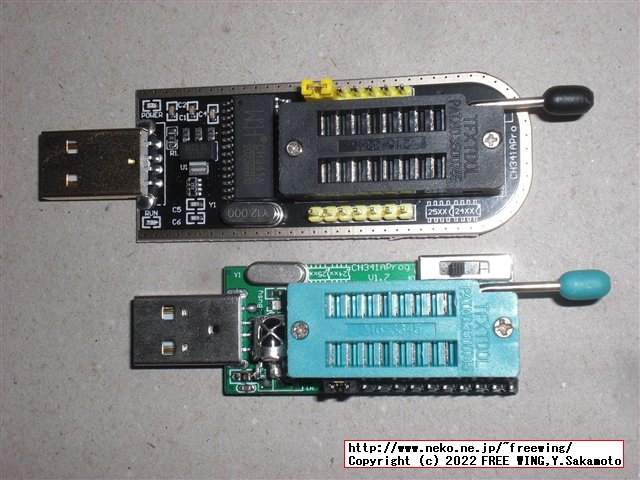

●購入した CH341Aの EEPROMライター、通常版と電圧可変版

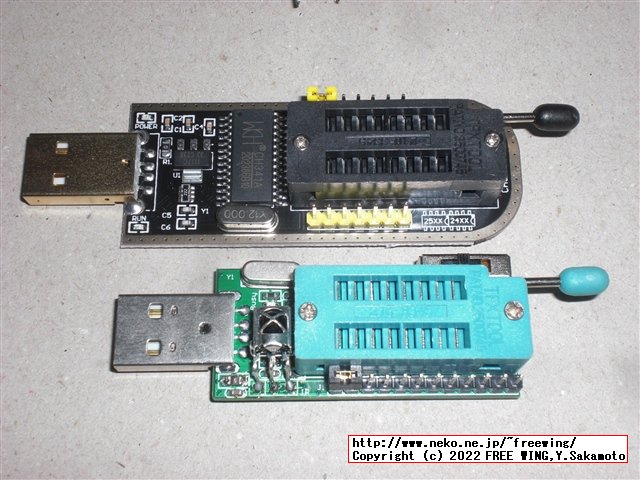

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

　2022年 8月に製造

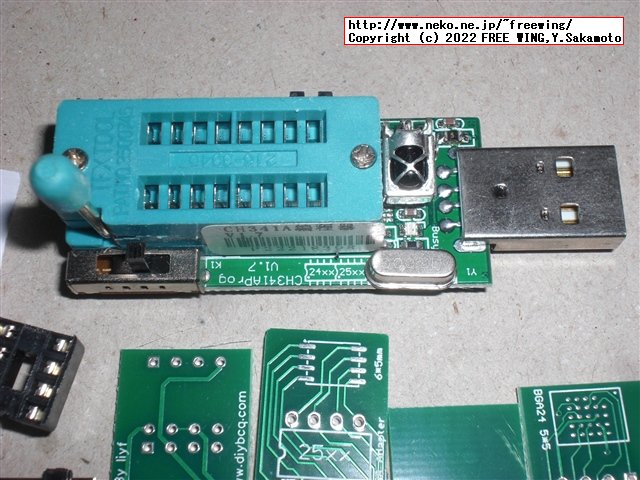

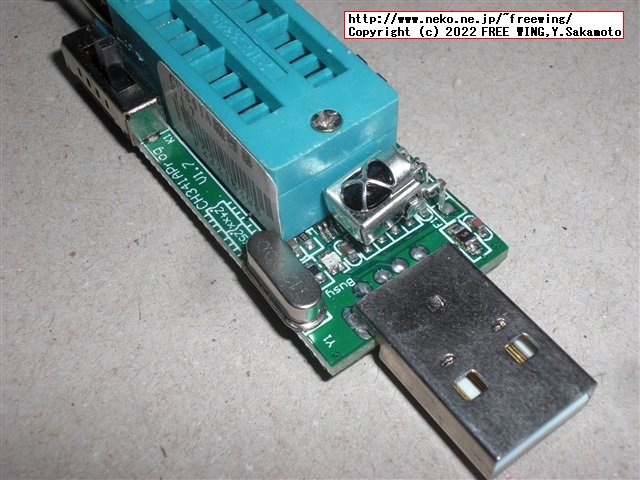

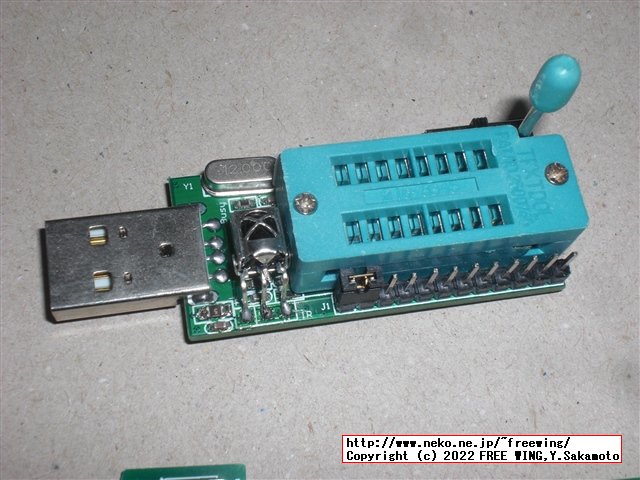

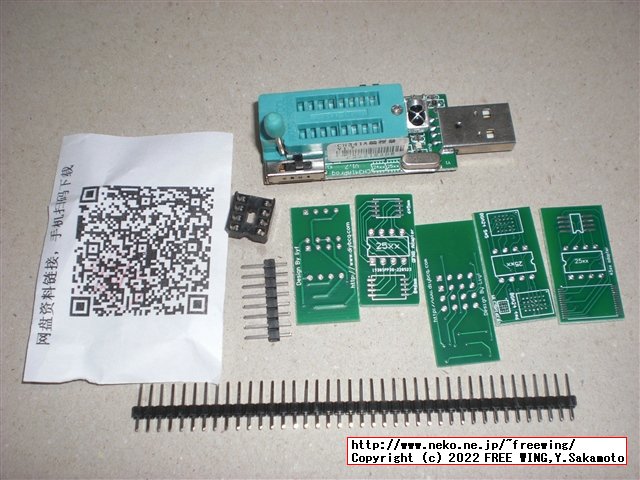

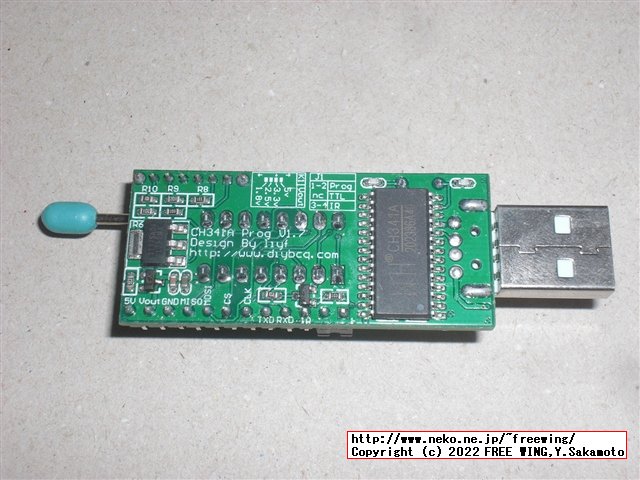

● 購入した CH341Aの EEPROMライター、電圧可変版

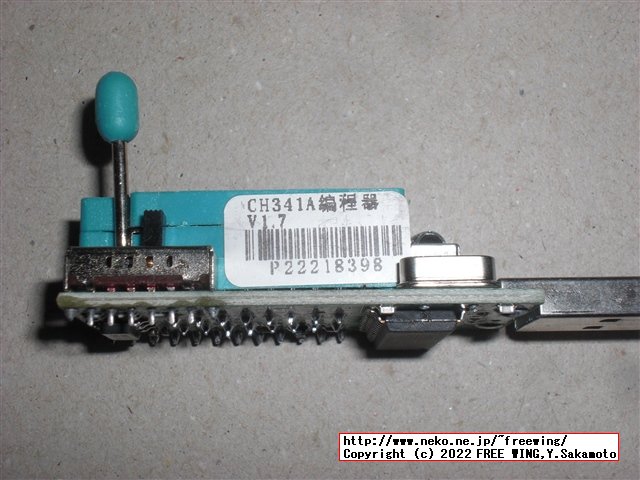

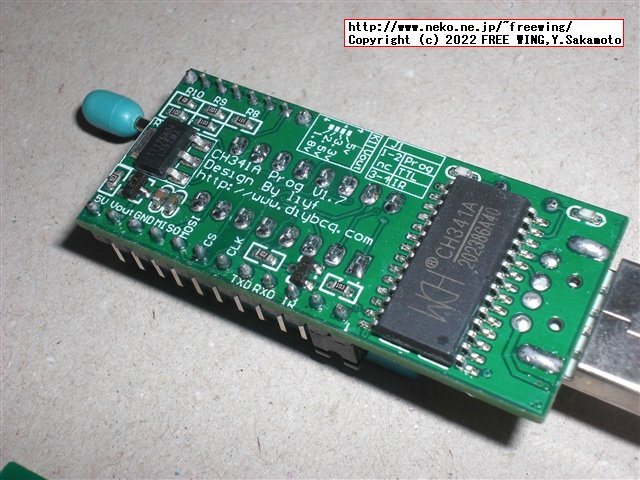

　CH341A プログラマ V1.7 CH341AProg V1.7

　電圧変換 ICは TIの TXS0108E（YF08E）を使用しています。
　私の場合は TXS0108Eを使用の 1.8Vアダプタで MX25U12872F、MX25U12873Fを問題無く使用できました。

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

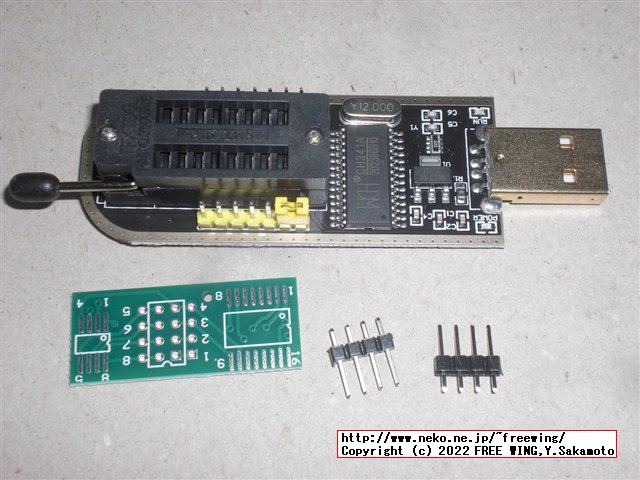

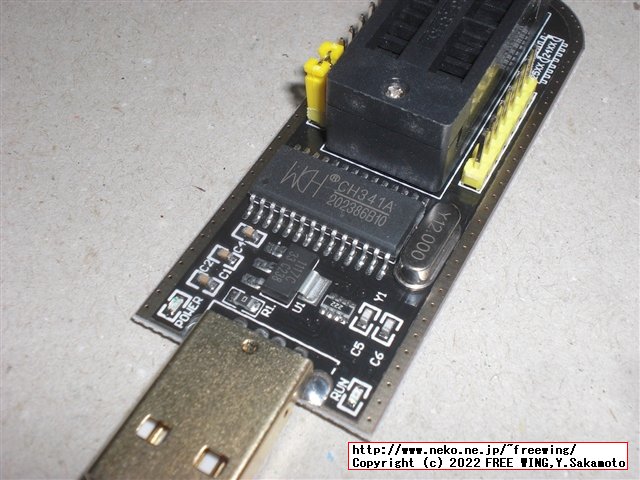

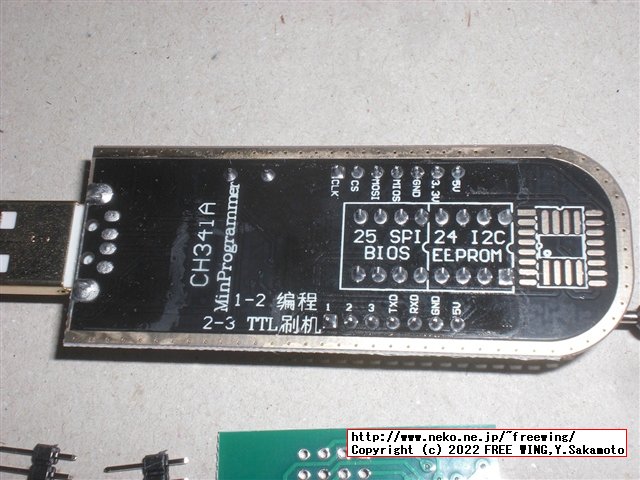

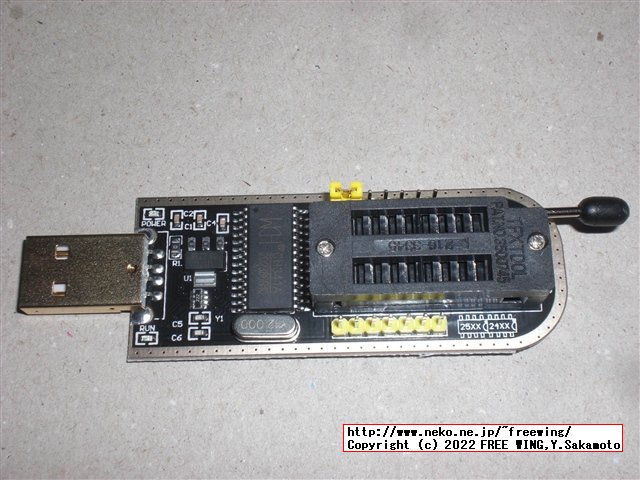

●購入した CH341Aの EEPROMライター、通常版

　CH341A MinProgrammer CH341APro

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

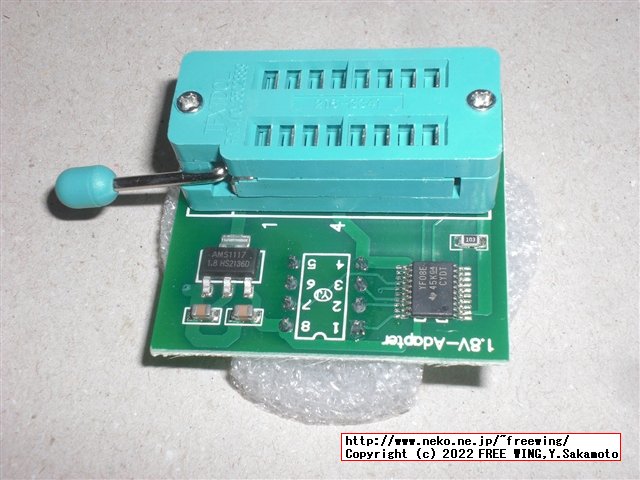

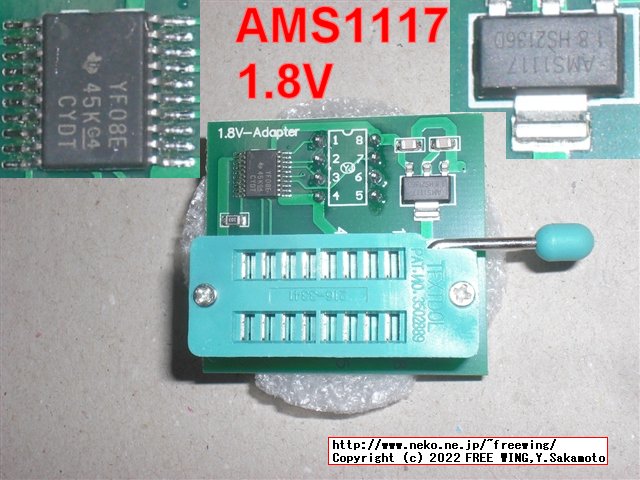

●購入した CH341Aの EEPROMライター、通常版用の 1.8V 電圧変換アダプタ

　電圧変換 ICは TIの TXS0108E（YF08E）を使用しています。
　私の場合は TXS0108Eを使用の 1.8Vアダプタで MX25U12872F、MX25U12873Fを問題無く使用できました。

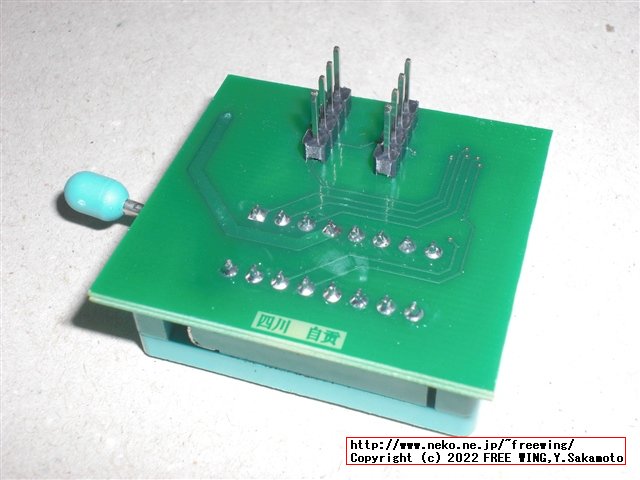

●購入した CH341Aの EEPROMライター、通常版と電圧可変版

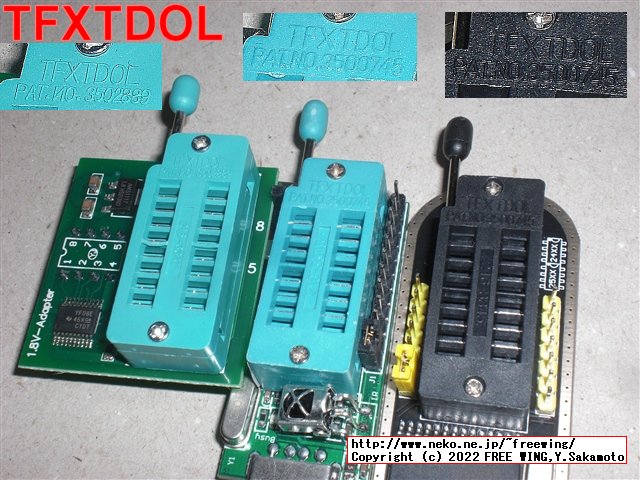

　どの製品の ICソケットも刻印が "TFXTDOL"となっており、3Mの "TEXTOOL"の偽物となっています（笑い）

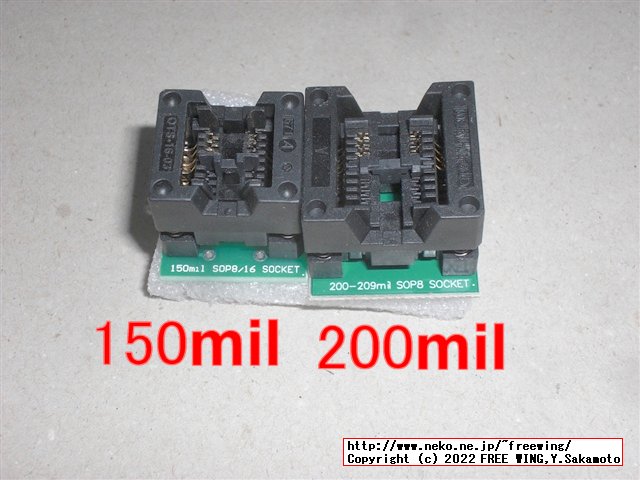

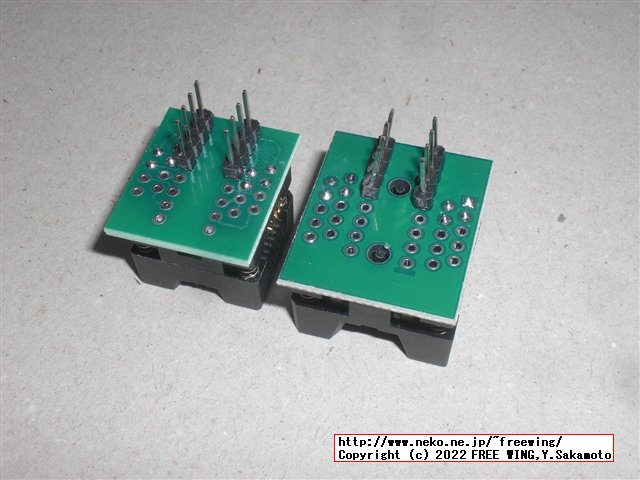

● SOP IC用の ICソケット

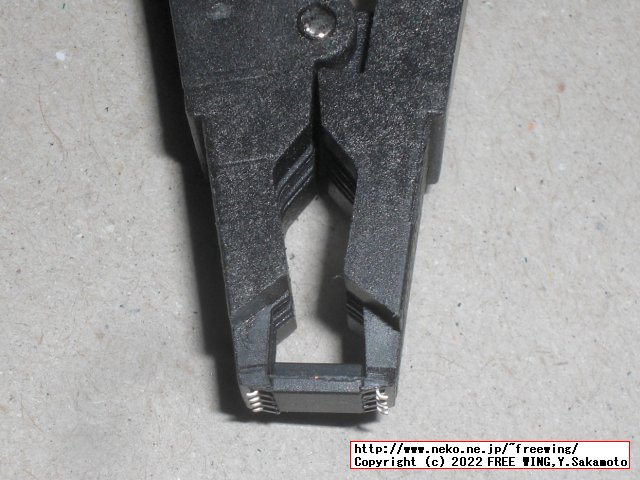

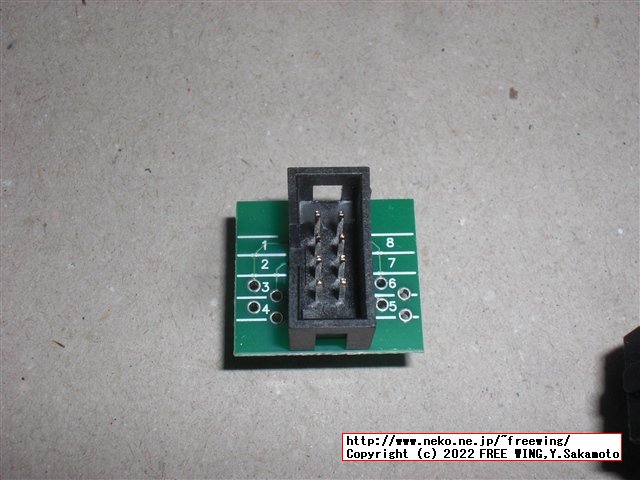

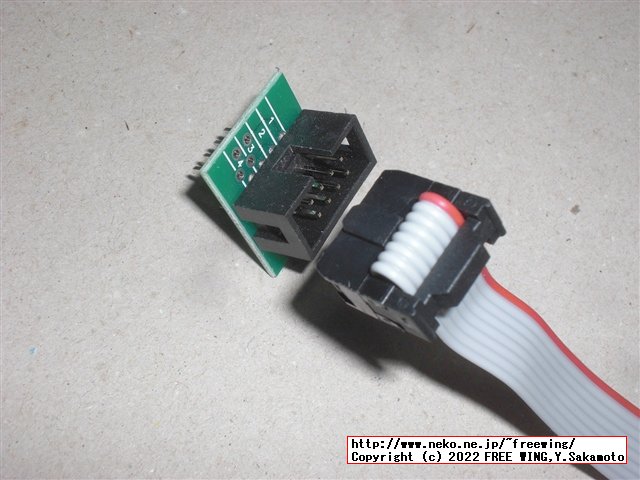

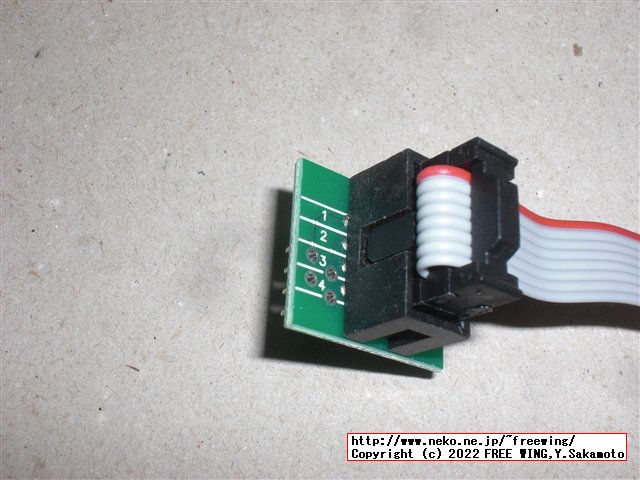

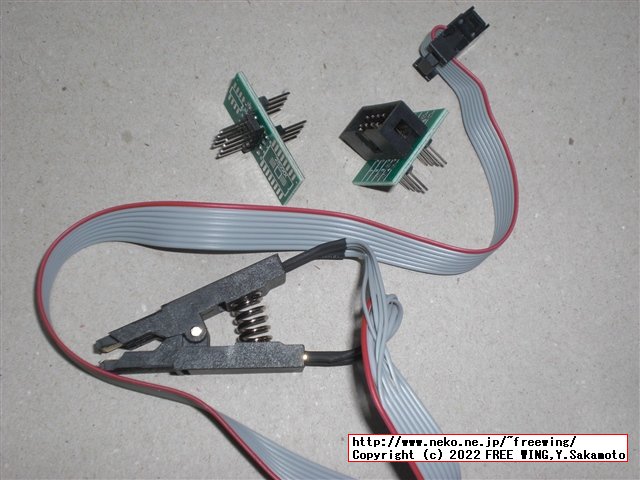

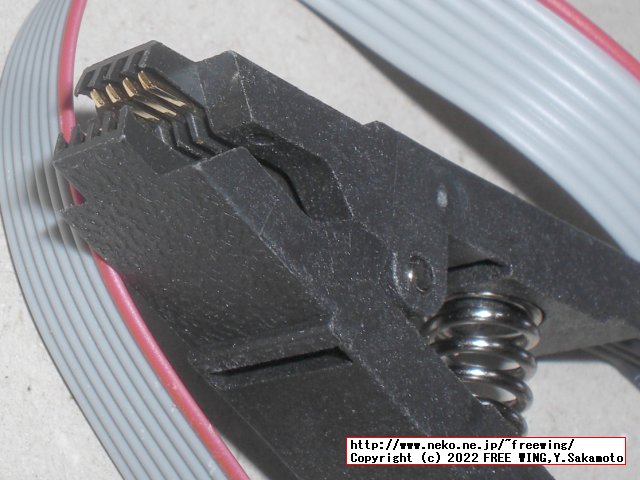

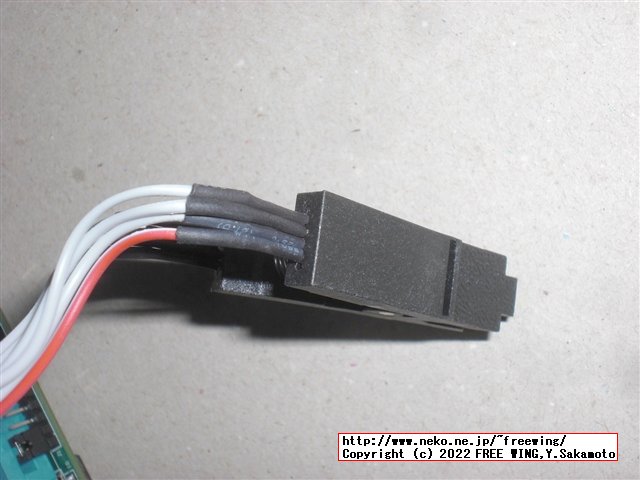

● SOP IC用の ICクリップと接続用の基板

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

　こんな感じで ICを挟み込みます。

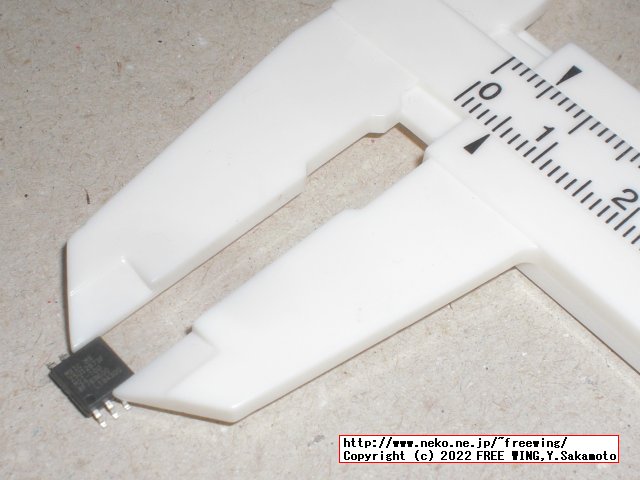

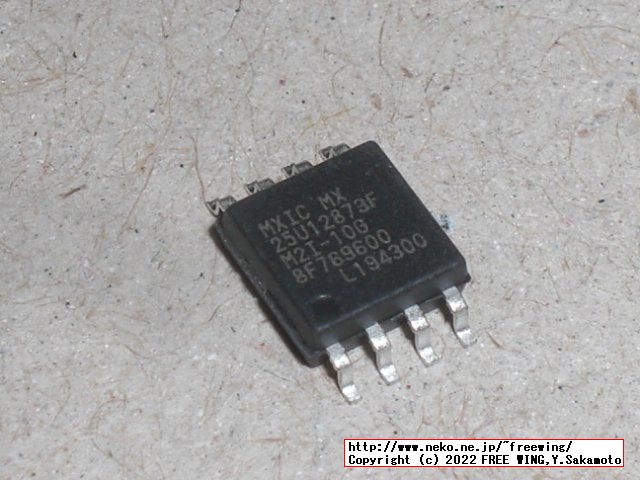

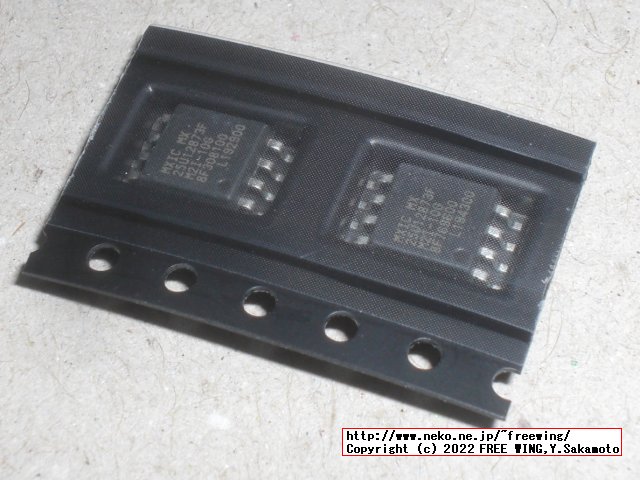

●練習用の MX25U12873Fを購入しました

　いきなり本物の BIOSチップを接続して ICを破壊するのが怖かったので予行演習として買いました。

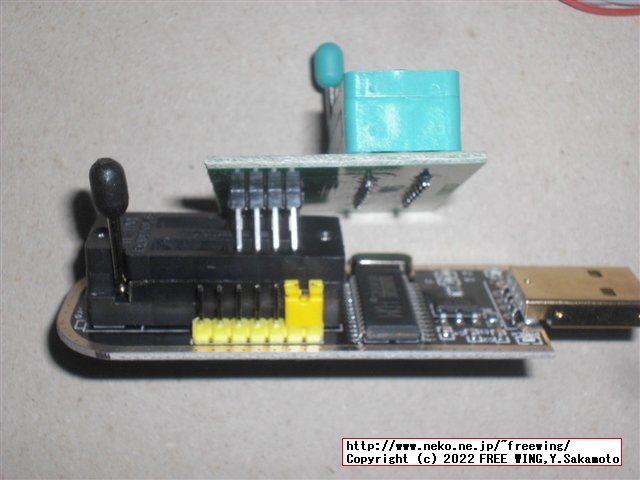

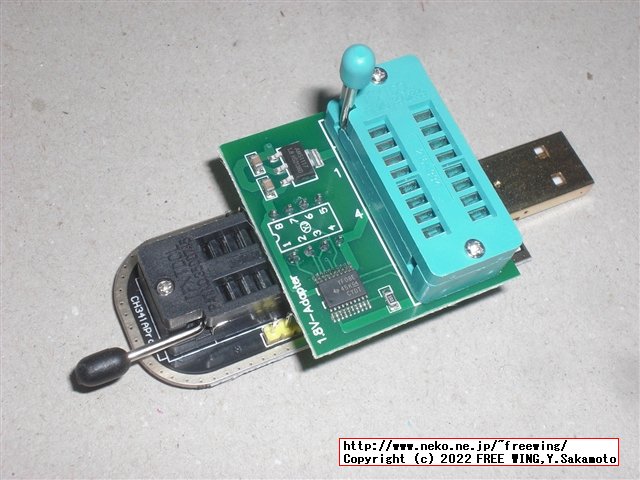

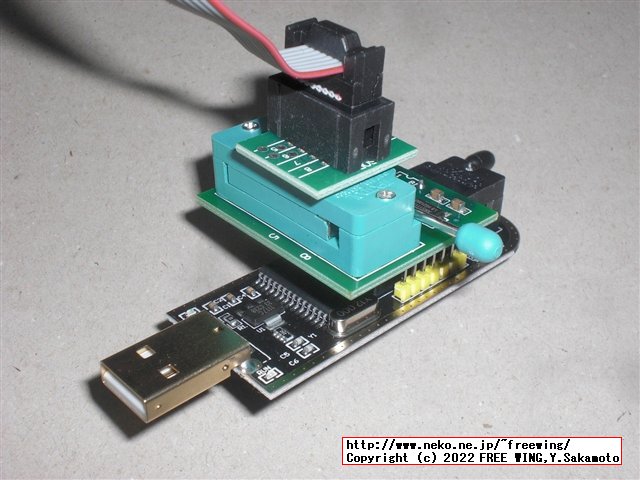

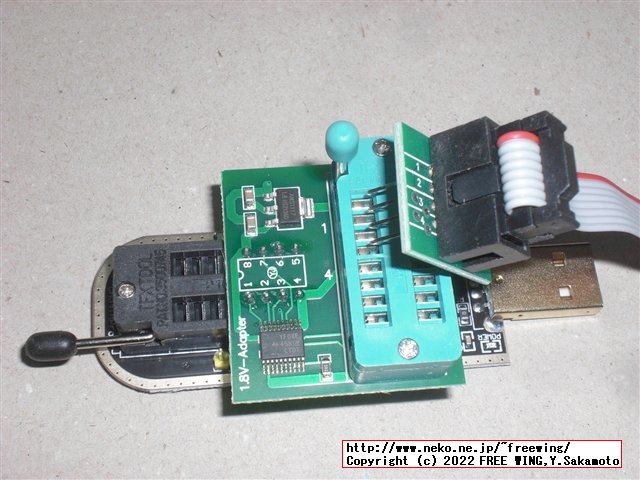

● CH341Aの EEPROMライター通常版と 1.8V 電圧変換アダプタの接続方法

　25XX系の場合。

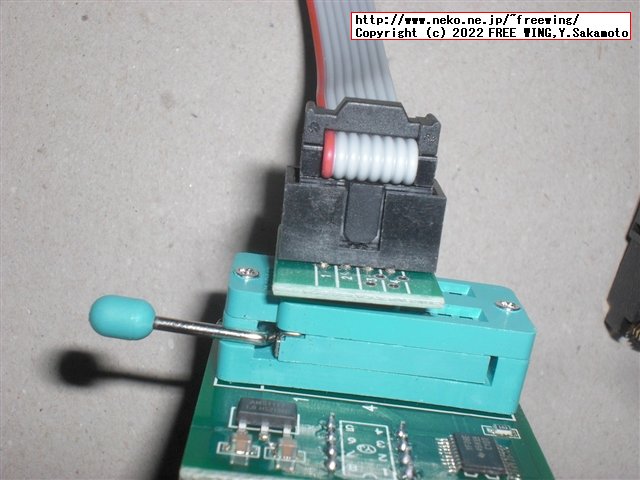

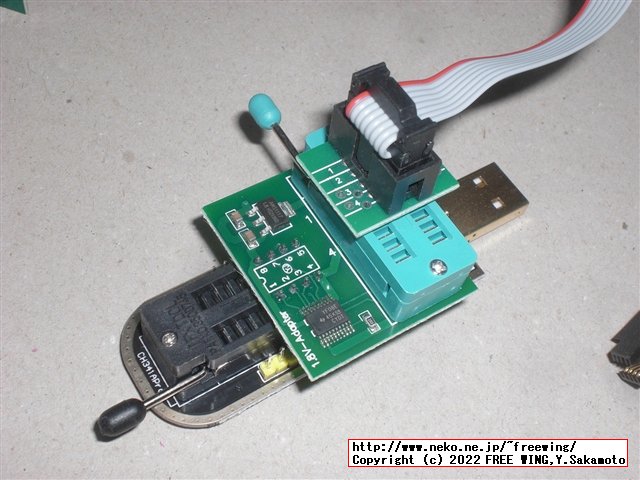

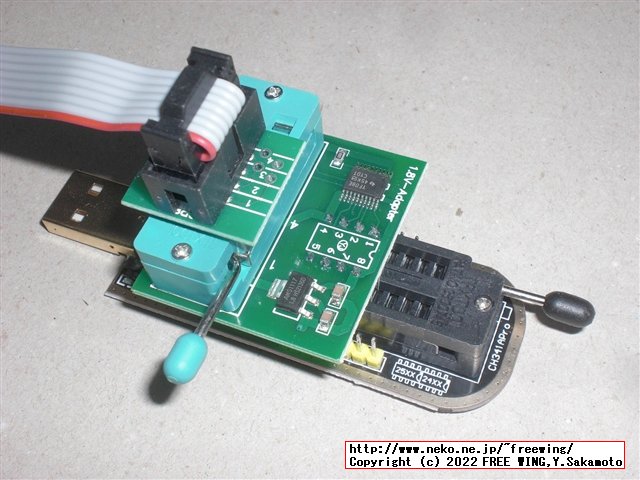

● CH341Aの 1.8V 電圧変換アダプタと SOP IC用の基板の接続方法

　25XX系の場合。

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

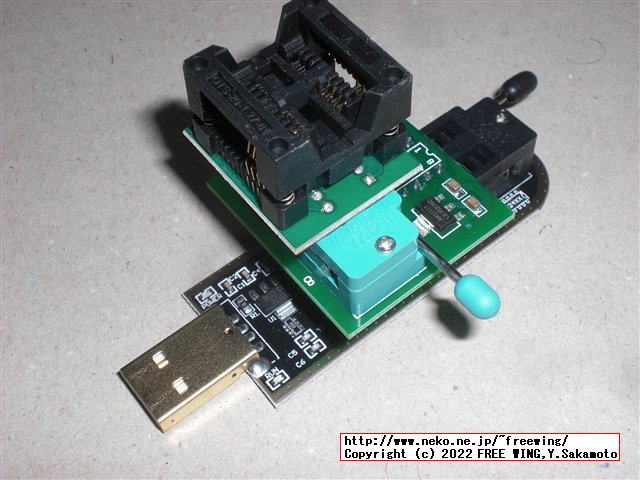

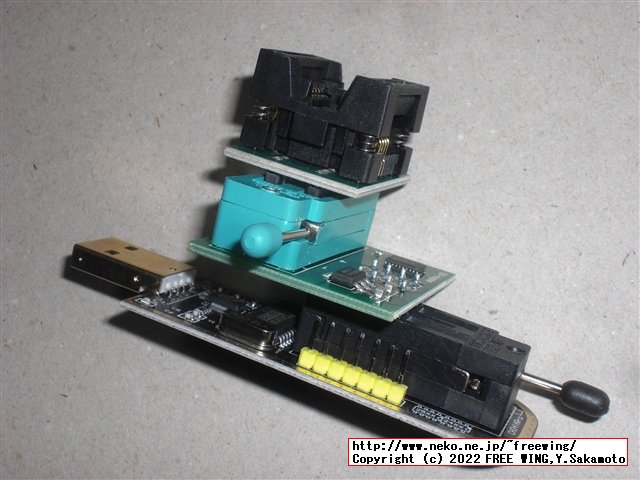

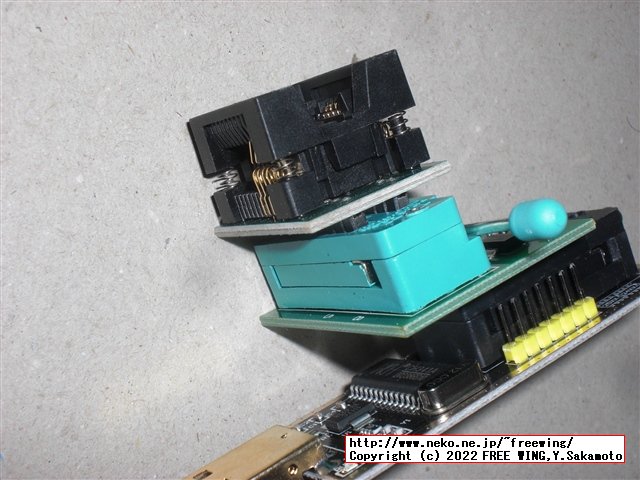

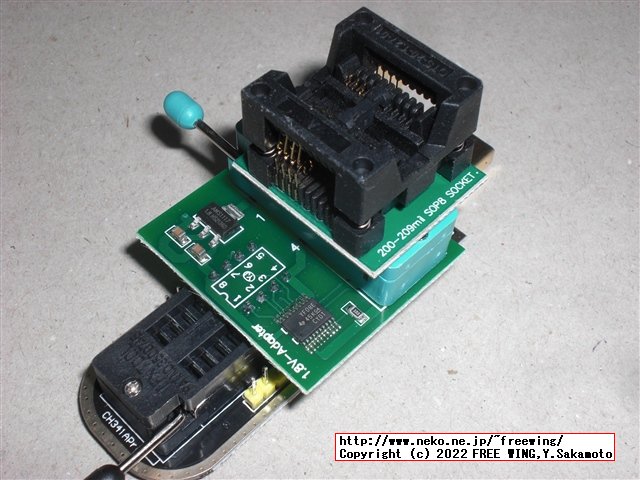

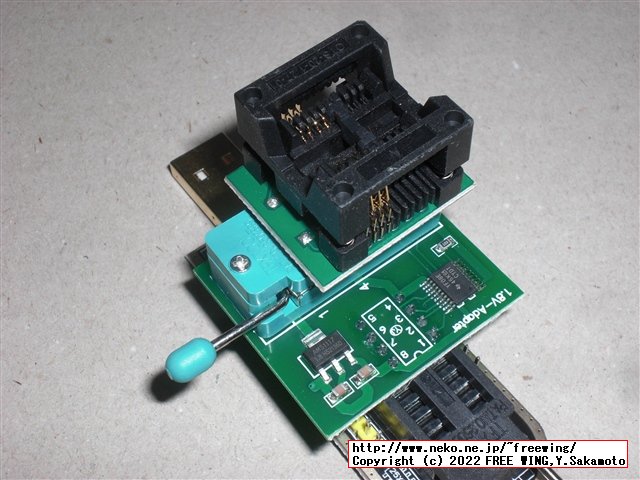

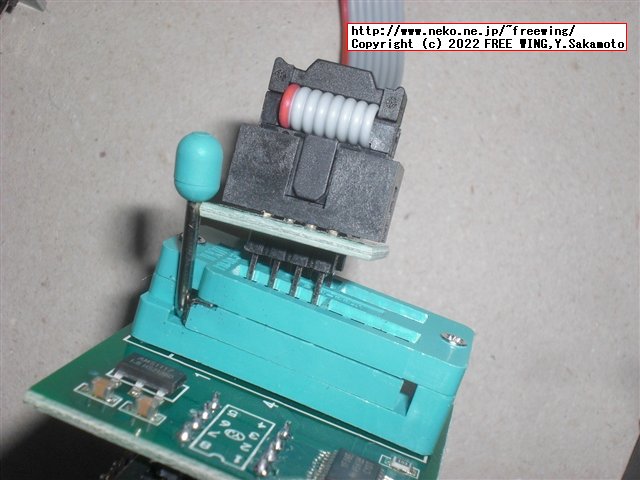

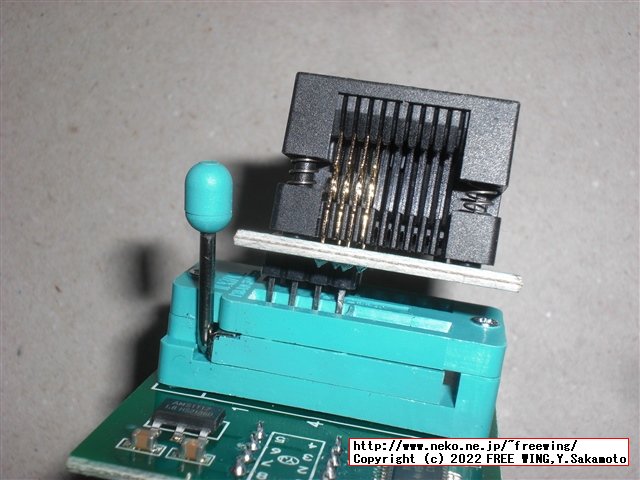

● CH341Aの 1.8V 電圧変換アダプタと SOP ICソケットの接続方法

　25XX系の場合。

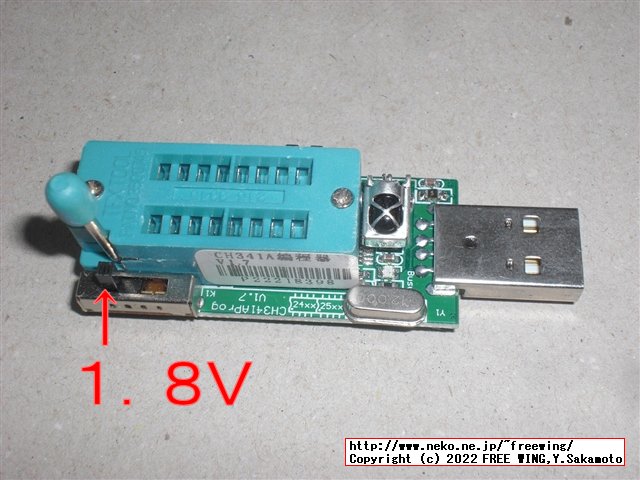

● 購入した CH341Aの EEPROMライター、電圧可変版

　MX25U用に電圧を 1.8Vに設定する方法。
　切り替えスイッチを一番左側にスライドする。

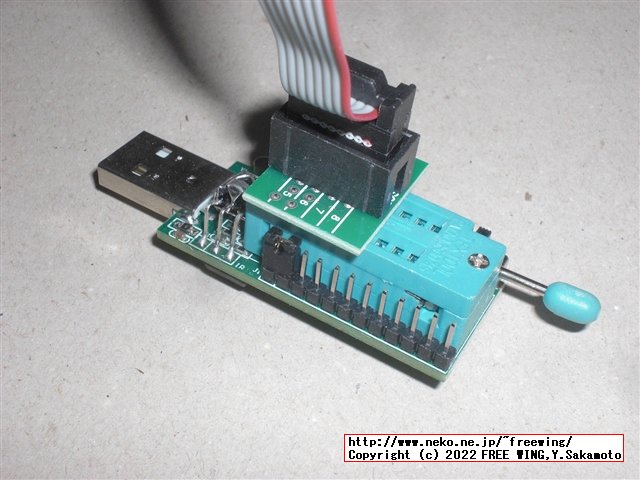

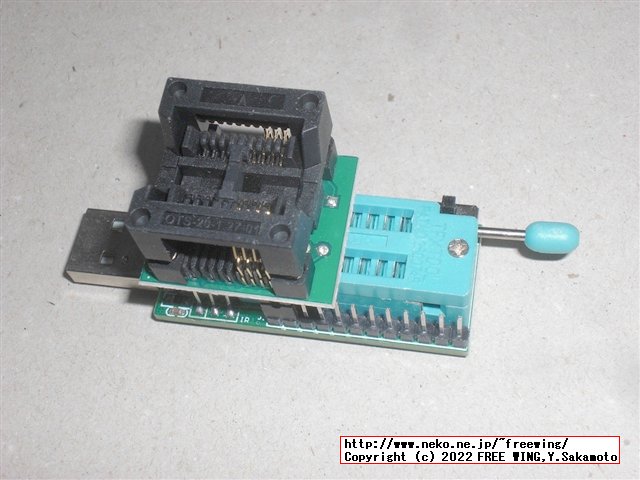

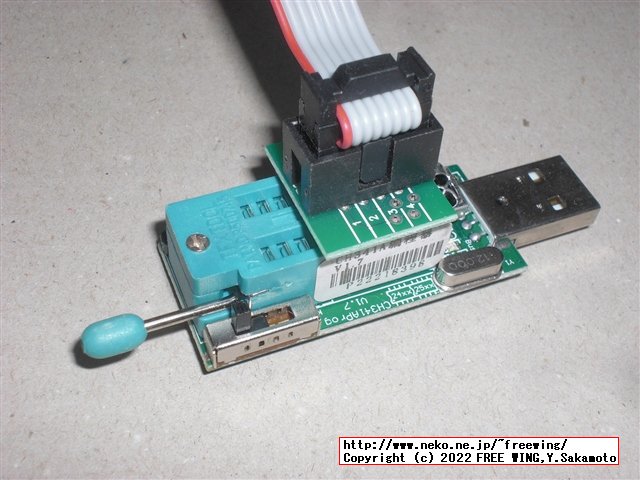

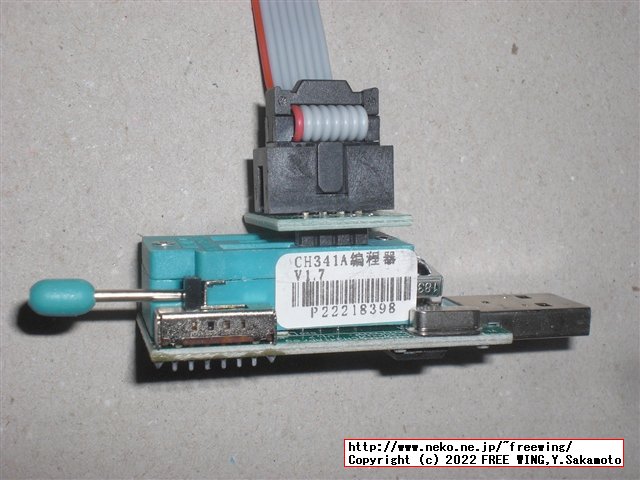

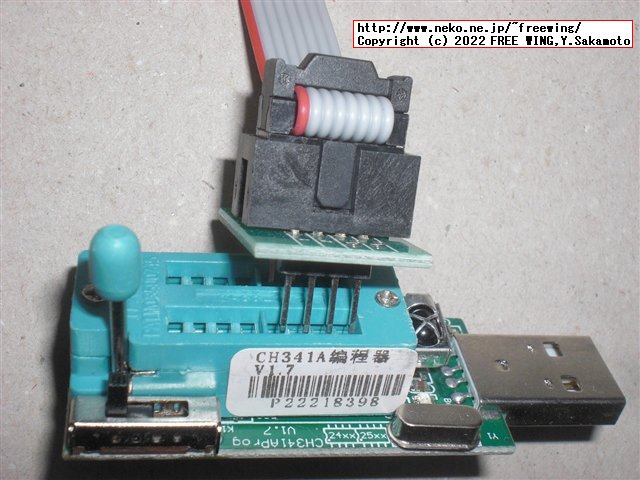

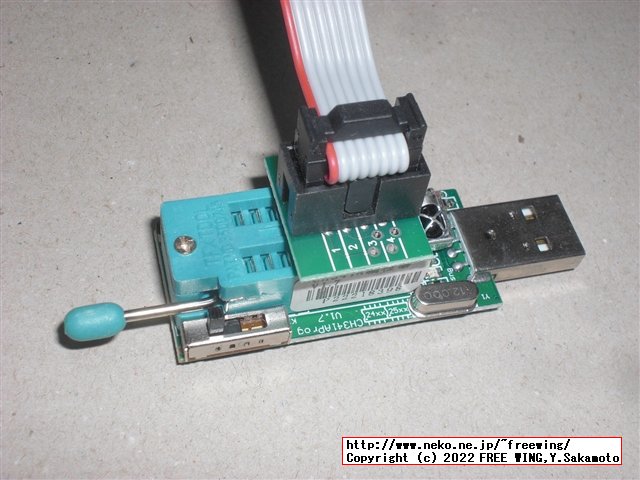

● CH341Aの EEPROMライター電圧可変版と SOP IC用の基板の接続方法

　25XX系の場合。

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

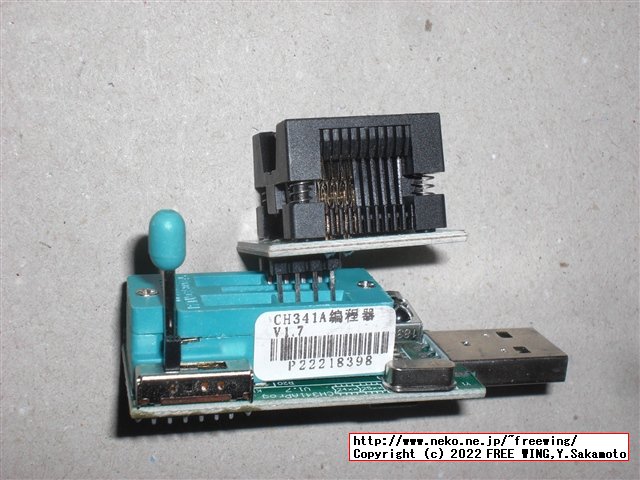

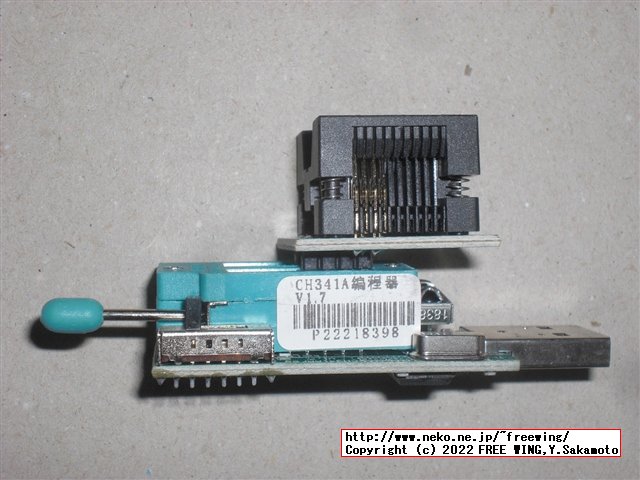

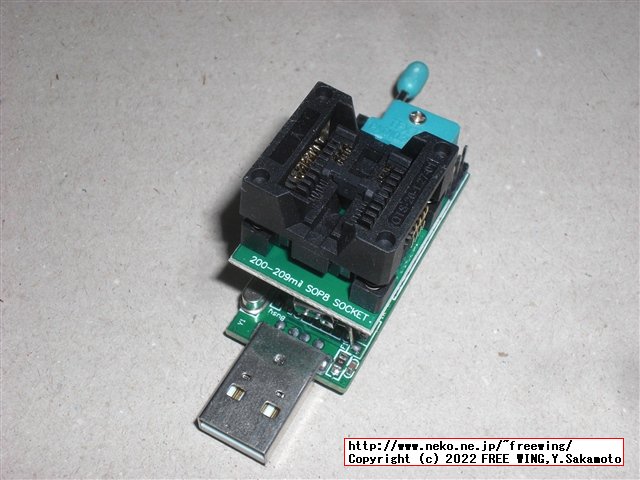

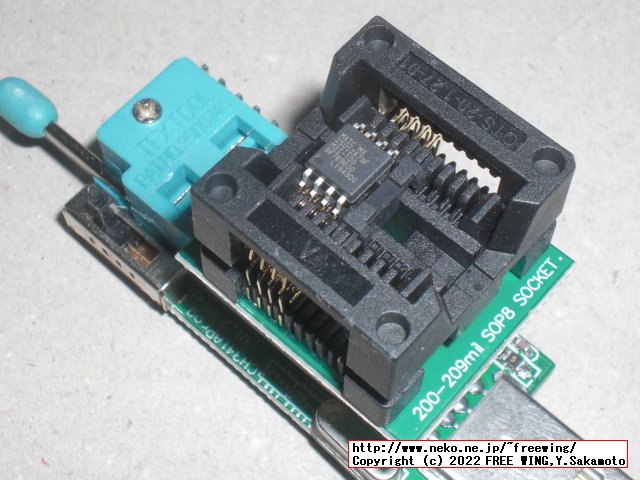

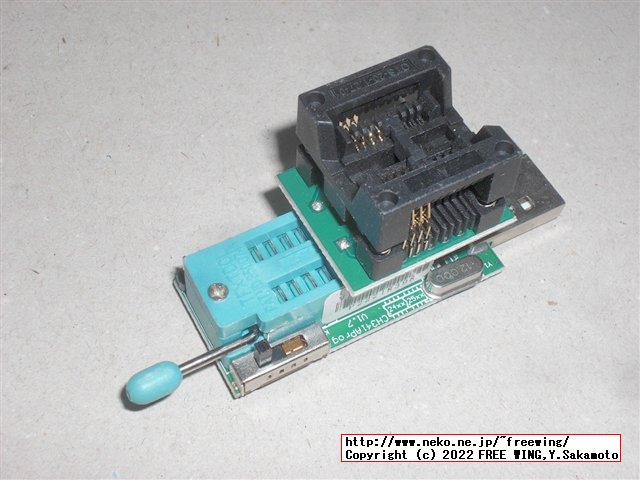

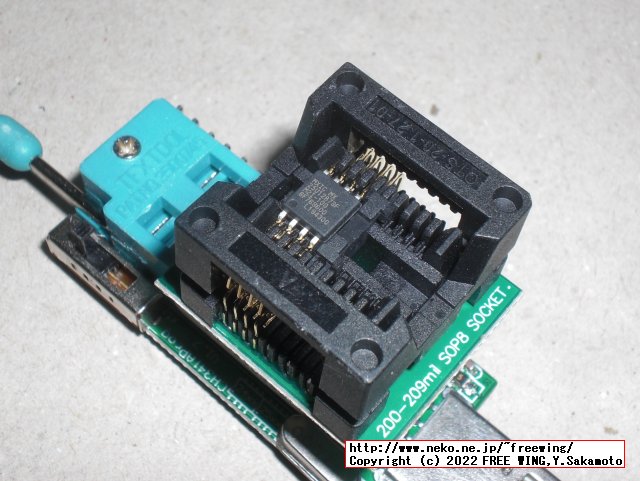

● CH341Aの EEPROMライター電圧可変版と SOP ICソケットの接続方法

　25XX系の場合。

・購入した CH341Aの EEPROMライター、通常版と電圧可変版

● SOP ICソケットにメモリ ICをセットする方法

● CH341A用の ROMライターアプリ AsProgrammer

nofeletru / UsbAsp-flash
　通称 AsProgrammer

　MX25U12873Fに対応しています。
MX25U12873F_1.8V id="C22538" page="256" size="16777216"

● CH341A ROM Writer Schematic

　通常品は +3.3Vデバイスにだけ対応しています。

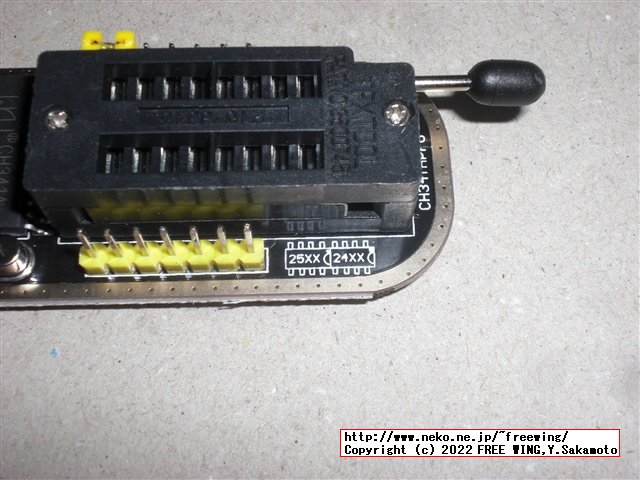

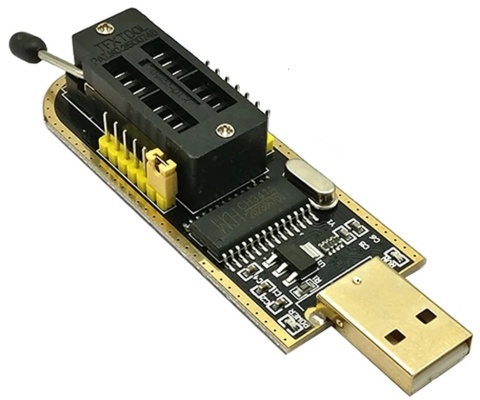

・通常品の CH341Aの ROM Writerの外観

ch341Apro_schematicV01

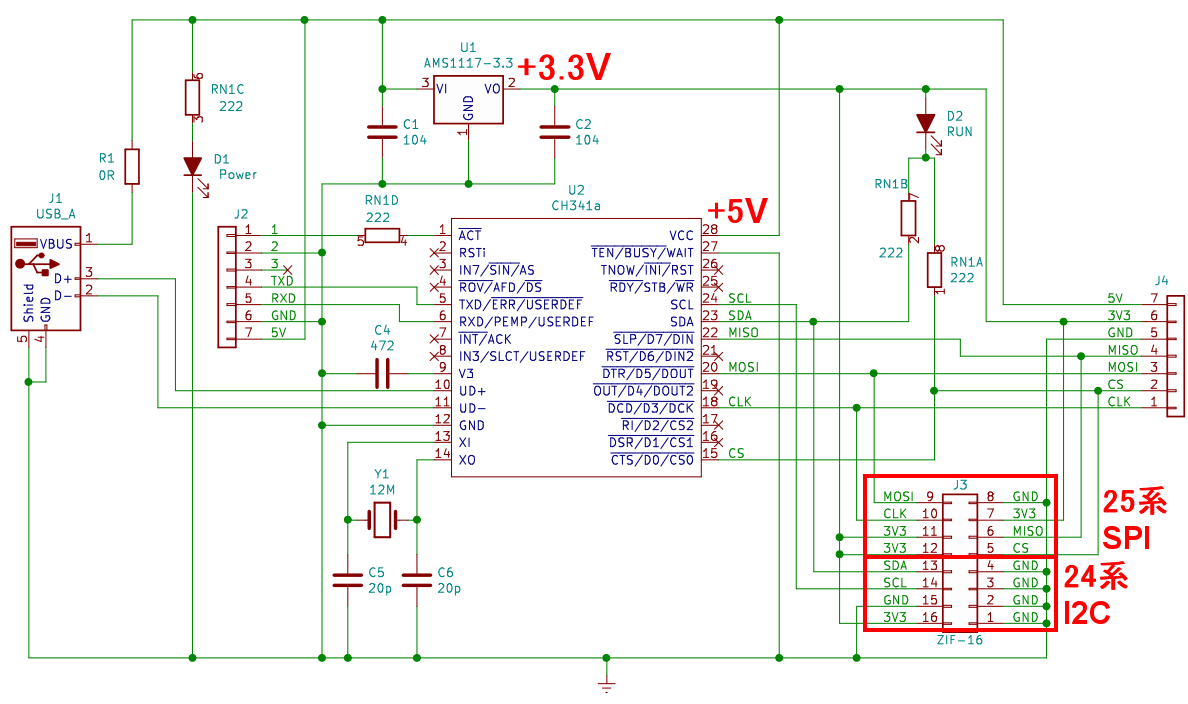

・CH341A ROM Writerの回路図

●その他の中華プログラマ

　EZP2010
　EZP2013
　EZP2019
　EZP2019+
　EZP2023+

　2010等はザックリで年度を意味しており、2019よりも 2023の方が良い。

　中華の型番は数字が大きい方が「性能が上」と言う規則が有りますし、中国人自身も ABC100と言う商品よりも ABC200と言う商品の方が性能が上、と言う認識を持ちます。

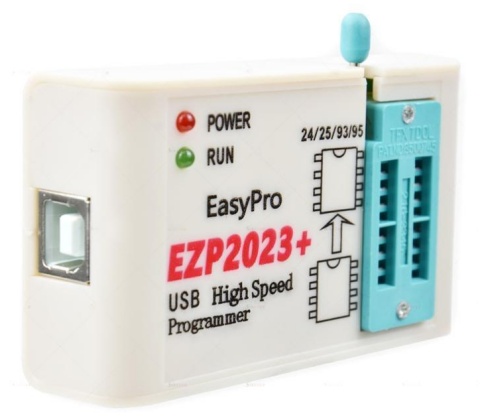

・EZP2023+の外観

●既に EZP2025も登場している！

免驱版EZP2025编程器上市了
　2022-04-06 デバイスドライバ不用の EZP2025を販売開始。
　EZP2025免驱编程器
　免 = 不要
　驱 = デバイスドライバ
　编程器 = プログラマ（ROMライタ）

编程器-烧录器-滚动码-非接触卡-RFID卡-读写器-CORIGHT
　スタンドアロンタイプに進化している。

Document Data Download
　各種 ROMライタ、各社プログラマの制御アプリが大量に揃っている。
