・2022/09/01

USB機器の実際の信号をロジアナで観測して USBの通信仕様や通信プロトコルの理解を深める

(USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法)

Tags: [FPGA], [電子工作], [Xilinx XC6SLX9], [FPGA 2022]

● USB機器の実際の信号をロジアナで観測して USBの通信仕様や通信プロトコルの理解を深める

　USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法。

　下記で USBの通信プロトコルを勉強し、FPGAでの USB HOST機能の実現ができました。

・2022/07/17

USBの通信プロトコルを勉強する
今まで漠然としていた USBデバイスの通信方法を理解します

・2022/07/23

USB HOST機能を FPGAに実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい！！
FPGAに USB HOST機能を実装して Low Speedの USB HIDデバイスを接続するのら

・2022/08/23

USB HOST機能を FPGAに VHDLで実装する方法、FPGAの GPIOに USB HIDデバイスを接続したい！！
FPGAに USB HOST機能を VHDLで実装して Low Speedと Full Speedの USB HIDデバイスを接続するのら

●実際の USB機器の信号をロジックアナライザで観測する方法

　USBコネクタのオスとメスの中継基板が信号の波形観測に適していますが、今回は大昔に買ったものの「信頼性」に不安が有り未使用のまま放置していた中華の安物の USBハブを改造します。
　USBコネクタの部分に信号観測用のピンを半田付けしてロジアナを接続します。

　USBハブが間に入るだけなので波形観測には実害が無い想定です。

・USB機器の信号をロジックアナライザで観測する為に USBハブに観測用のピンを半田付け

USB機器の信号をロジックアナライザで観測する為に USBハブに観測用のピンを半田付け

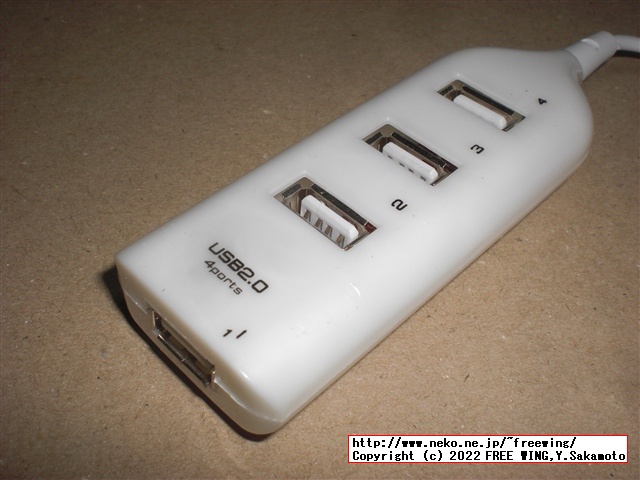

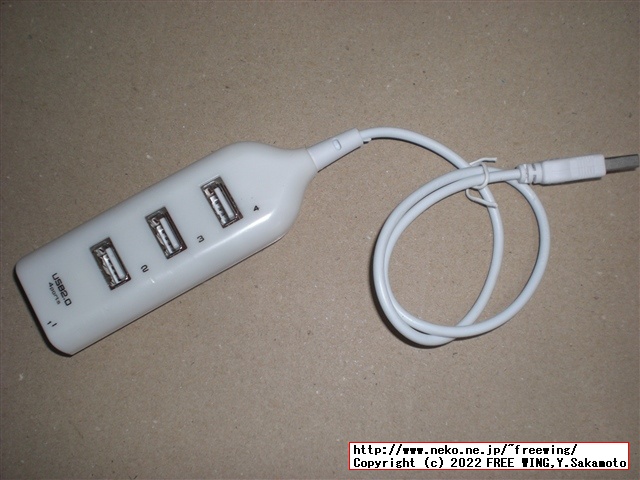

　「信頼性」に不安が有り未使用のまま放置していた中華の安物の USBハブ。

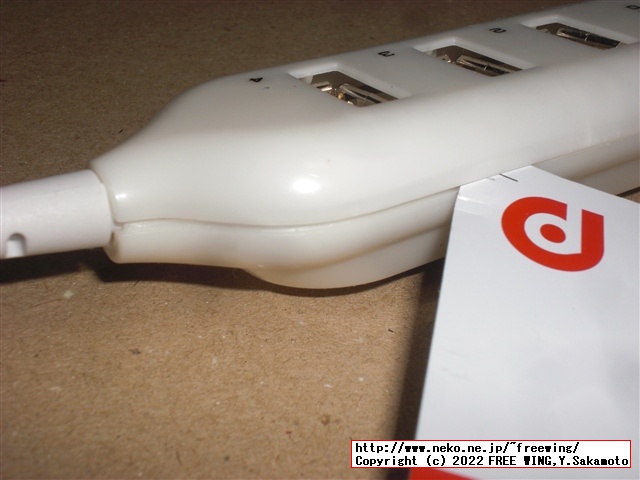

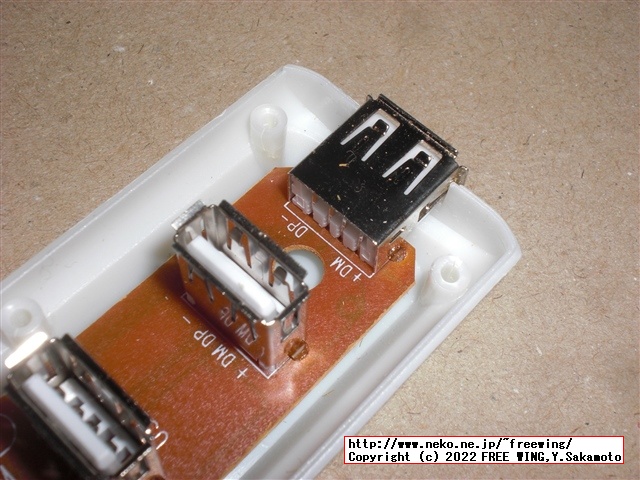

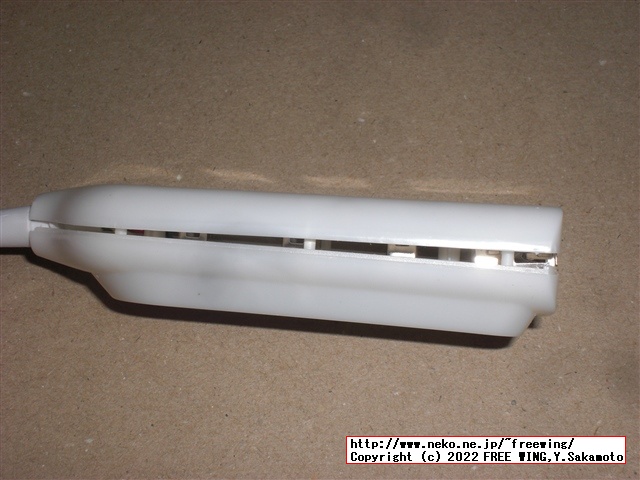

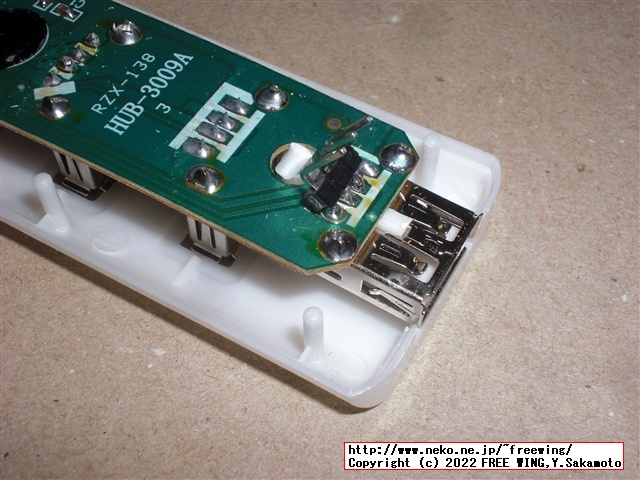

　不要なカードを筐体の隙間に差し込んで筐体を開けます。

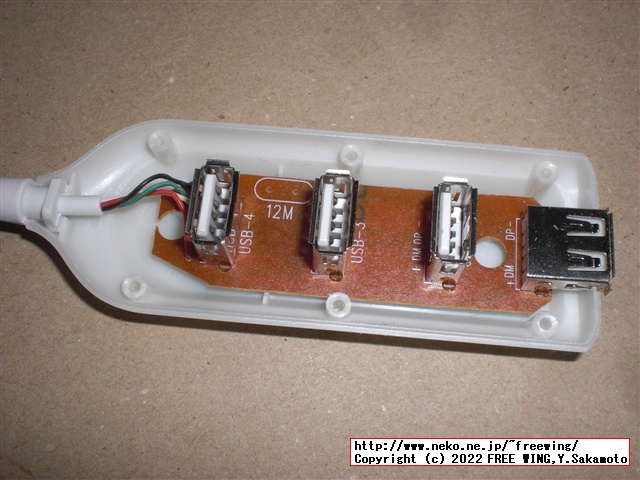

　この USBハブはネジ止めは無く、筐体の同士がピンとボスで勘合しているだけです。

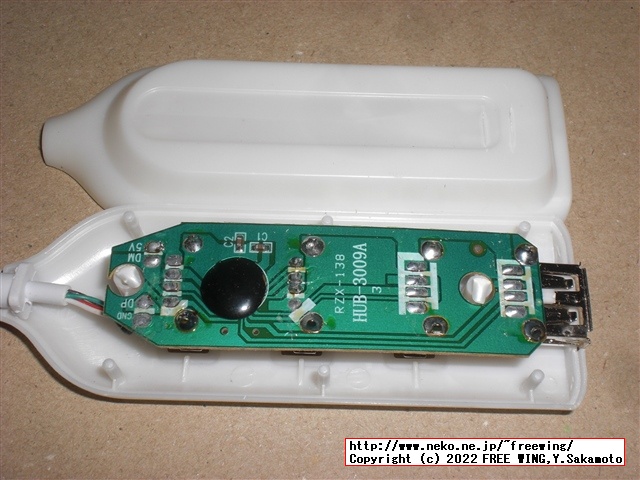

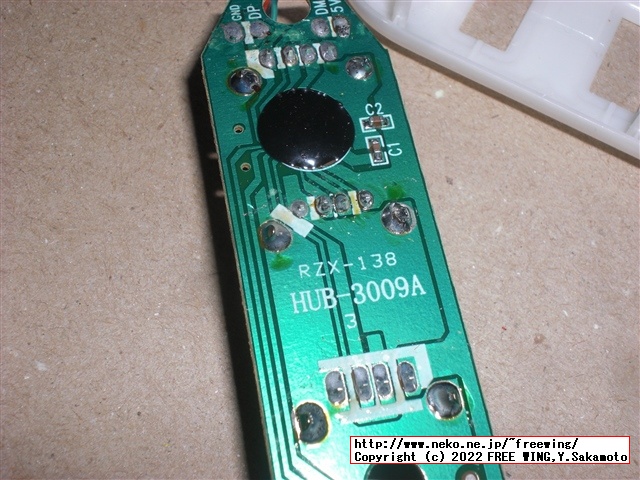

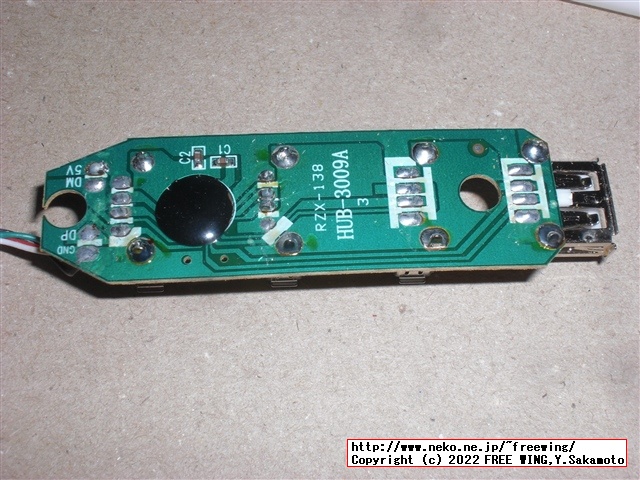

　USB 2.0 4 Port HUB RZX-138 HUB-3009A

・USB機器の信号をロジックアナライザで観測する為に USBハブに観測用のピンを半田付け

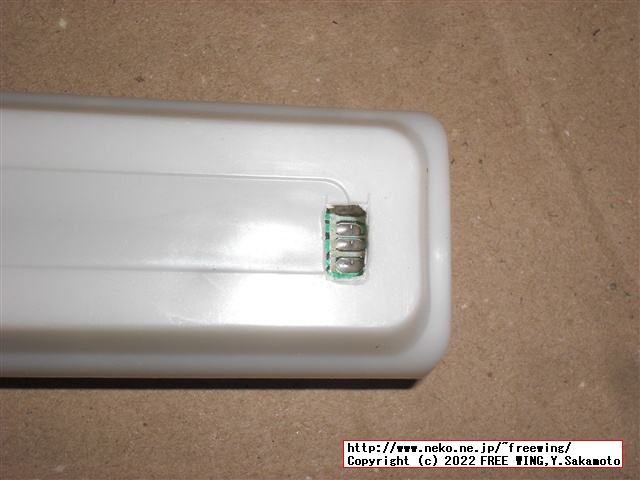

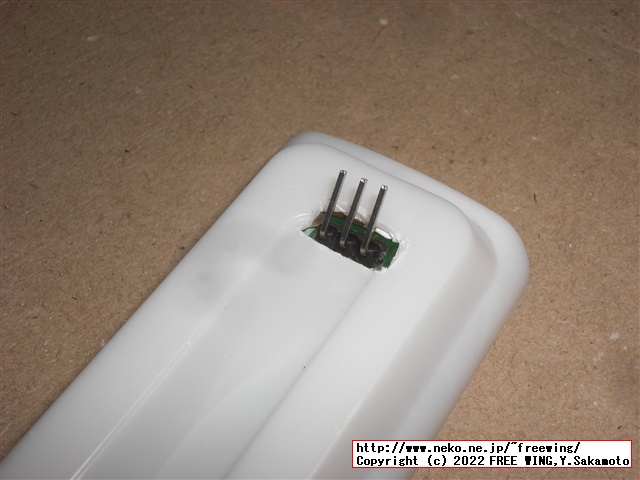

　筐体に穴を空けて、

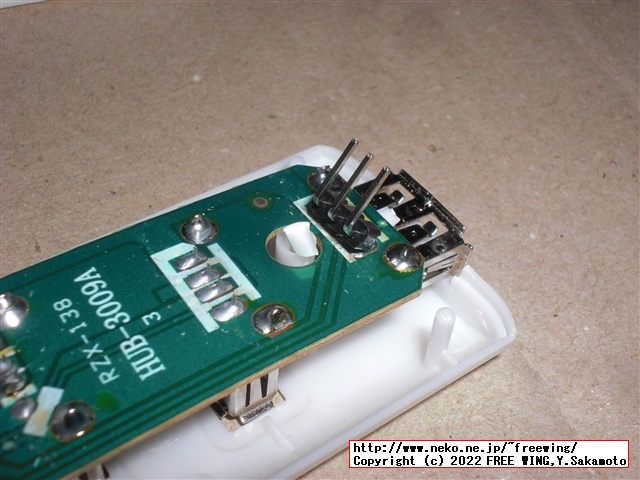

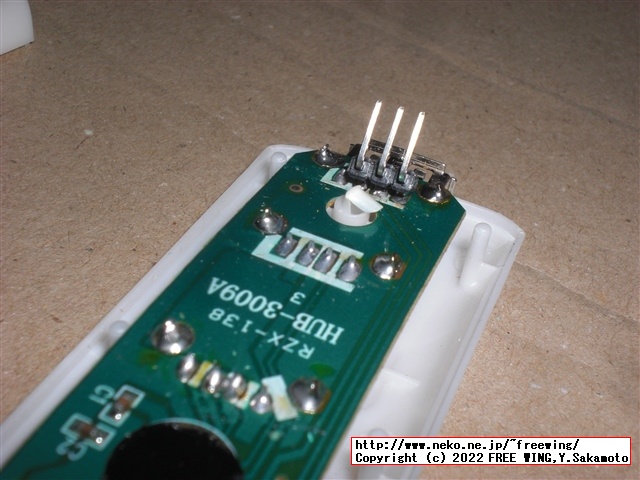

　D+、D-、GNDの 3本に信号観測用のピンを半田付けします。

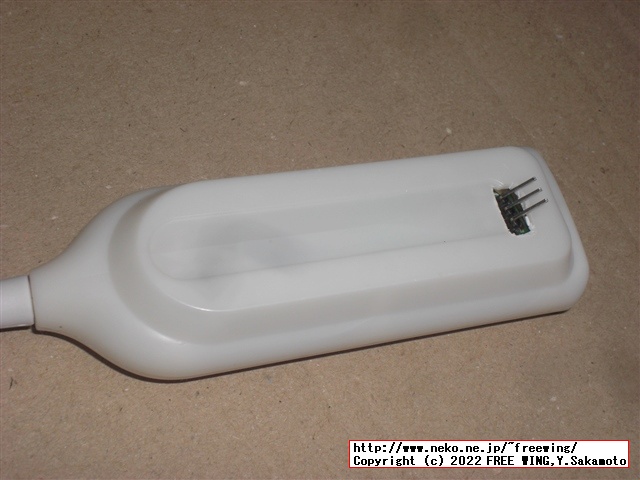

　無事に USBハブの改造ができました！

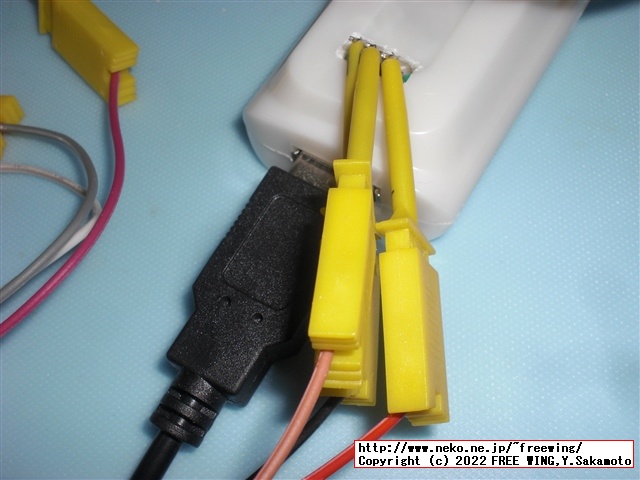

　ロジアナのプローブを接続して波形を観測します！

●ロジアナは USB接続の格安のロジアナを使用します

　ロジアナは USB接続の格安のロジアナを使用します。

　最高サンプリングレートは 24MHzですが、12MHzの USB Full Speedも辛うじて観測できます。
　1.5MHzの USB Low Speed（主にキーボードやマウス等の HIDデバイス）は余裕です。

・2016/12/29

パソコンと USBで接続して使用する USB 8ch 24MHzロジックアナライザ
Cypress EZ-USB FX2LP CY7C68013A使用で内部のバッファ ICに LVC245Aを使用のチョイ性能アップ版

● USBロジアナの sigrok PulseViewで USBの波形を観測する方法

・2022/09/01

USBロジアナの sigrok PulseViewで USBプロトコルアナライザの機能を有効にして USBの波形を観測する設定方法
USB接続の格安のロジックアナライザを使って USBの通信波形を観測して通信プロトコルを確認する方法

● USBの通信波形、Low Speed、USB GAME Pad

・2022/09/01

USB機器の実際の信号をロジアナで観測する USB GAME Pad Low Speed編
USB接続の格安のロジックアナライザを使って USBの通信プロトコルを確認する方法

● USBの通信波形、Full Speed、USB GAME Pad(SONY PlayStation Classic)

・2022/09/01

USB機器の実際の信号をロジアナで観測する USB GAME Pad Full Speed編
USB接続の格安のロジックアナライザを使って USBの通信プロトコルを確認する方法

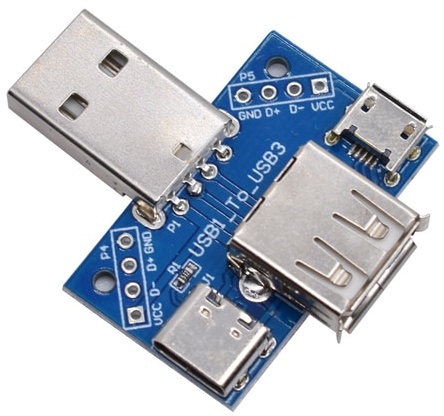

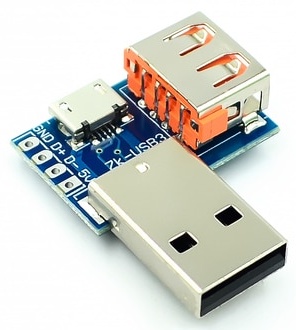

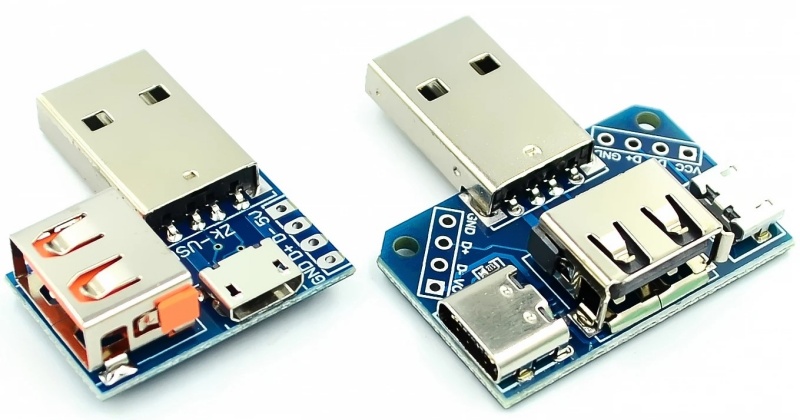

● USBコネクタのオスとメスの中継基板

　基板のシルクには
　Zk-USB3
　XY-USB4
　USB1_To_USB3
　等の印刷が有ります。

・USBコネクタのオスとメスの中継基板

　Zk-USB3

　XY-USB4
　USB1_To_USB3

USBヘッド配電盤オスUSBコネクタからType-cマイクロメスUSB2.54-4P転送テストボードUSBアダプタプレートXY-USB4

ASIN: B09GH229YD

Type-cマイクロUSBメス2.54-4P転送テストボードへのUSBヘッド配電盤オスコネクタUSBアダプタプレートXY-USB4

ASIN: B09F3TZFGY

USBヘッド配電盤オスUSBコネクタからType-cマイクロUSBメスUSB2.54-4P転送テストボードUSBアダプタプレートXY-USB4

ASIN: B09MR32HBK

Type-cマイクロUSBメスUSB2.54-4P転送テストボードへのUSBコネクタUSBアダプタプレートXY-USB4

ASIN: B09JGRLV66
