・2022/02/04

パソコンから I2Cや SPIのデバイスを制御できる WCH CH341Aの USBシリアル変換アダプタを買ってみた パソコンから I2Cや SPIのデバイスを制御できる WCH CH341Aの USBシリアル変換アダプタを買ってみた

(ラズパイ等を使わなくてもパソコンから直接 I2Cや SPIのデバイスを制御できます)

Tags: [パソコン周辺機器], [通信販売]

●パソコンから I2Cや SPIのデバイスを制御できる WCH CH341Aの USBシリアル変換アダプタを買ってみた

　ラズパイ等を使わなくてもパソコンから直接 I2Cや SPIのデバイスを制御できます。

　SSD1306の OLEDモジュールを制御の例
How to Control I2C device on Windows using WCH CH341A . SSD1306 OLED


　ちなみにこの CH341Aを使ったアダプタ（シリアル ROM書き込み器）はジャンク界隈では BIOS ROMの復旧等で有名な様です。

今回購入


LMUWF電源タップCH341AプログラマーUSBからUARTIIC SPII2Cコンバーターパラレルポートコンバーター

ASIN: B09M3JPF65

Ren He CH341A プログラミング器 ROMライター FLASH 24 25 コピー器 EEPROMルーティングUSBプログラマ メインボード ルート

ASIN: B07LGNTJ29

VKLSVAN CH341Aライター SPI Flashプログラミング器 24 25シリーズ EEPROM BIOS プログラマー + SOP8 ICテストクリップ 8ピン

ASIN: B08HCJW1F5

Rasbee CH341A プログラミング器 FLASH 24 25 コピー器 EEPROMルーティング USBプログラマ メインボード 焼きます 並行輸入品

ASIN: B01FVUI3I4
※ ROMライターのアダプタの場合、I2C用として使用する場合は信号線 SCLと SDAを ICの足から配線する必要が有ります。（コネクタ等に信号線の配線が無い）

●購入した CH341A USBモジュールのメーカー LC Technology

CH341A USB to UART/IIC/SPI/TTL/ISP adapter EPP/MEM Parallel

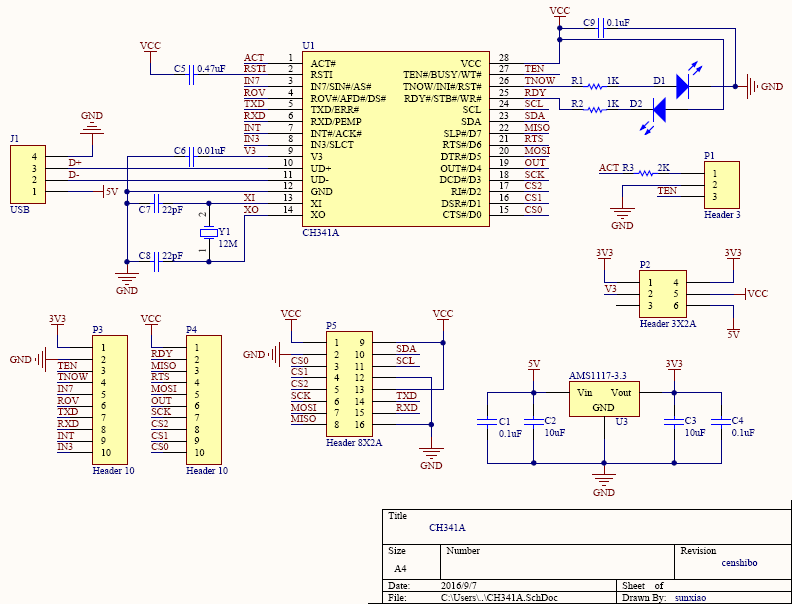

・購入した CH341A USBモジュールの回路図（LC Technology公式資料より）
購入した CH341A USBモジュールの回路図（LC Technology公式資料より）

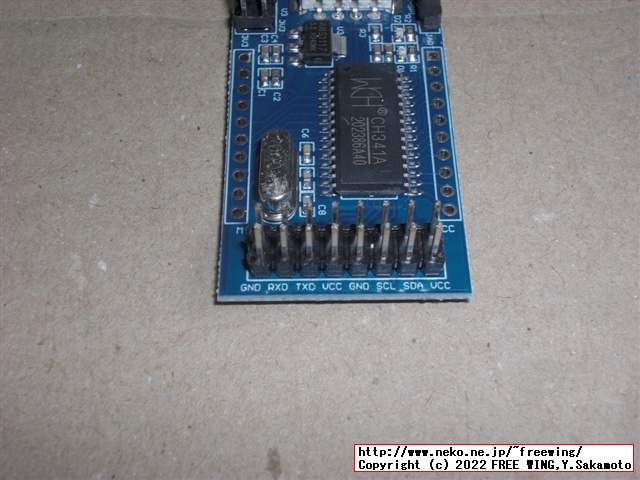

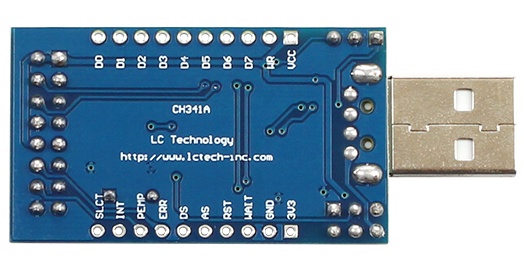

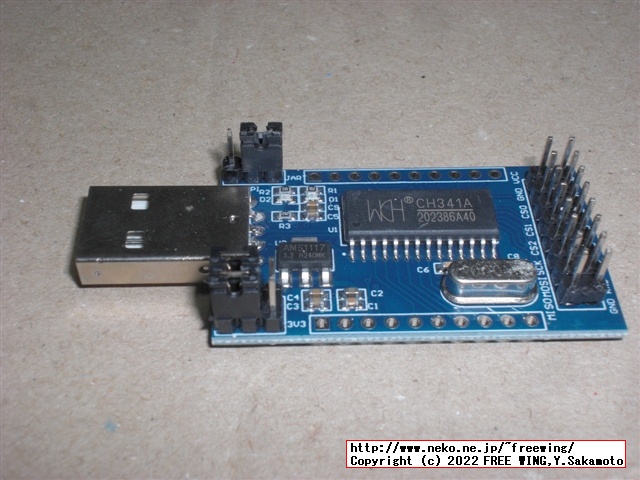

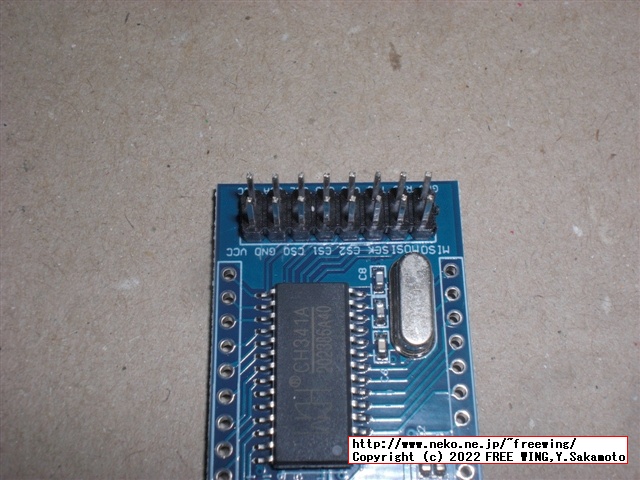

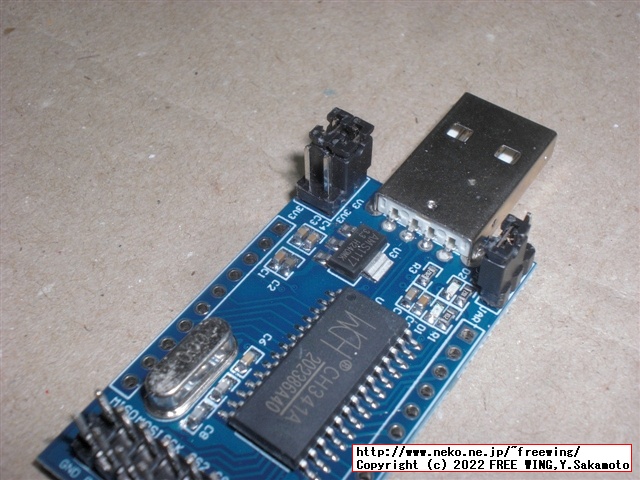

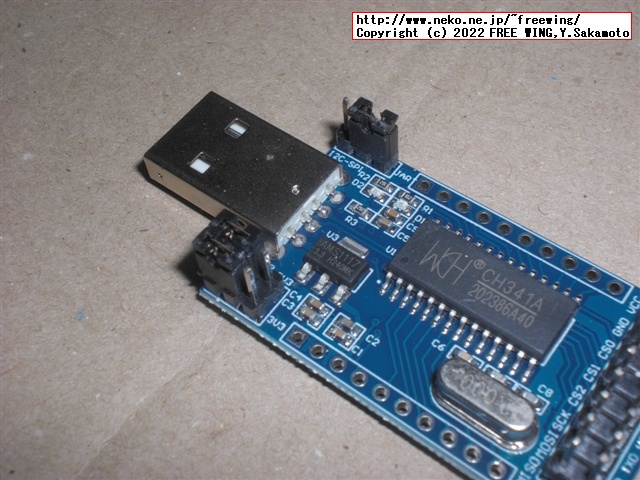

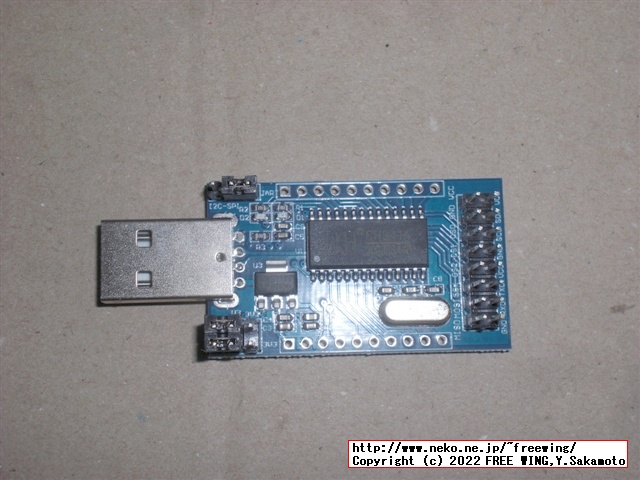

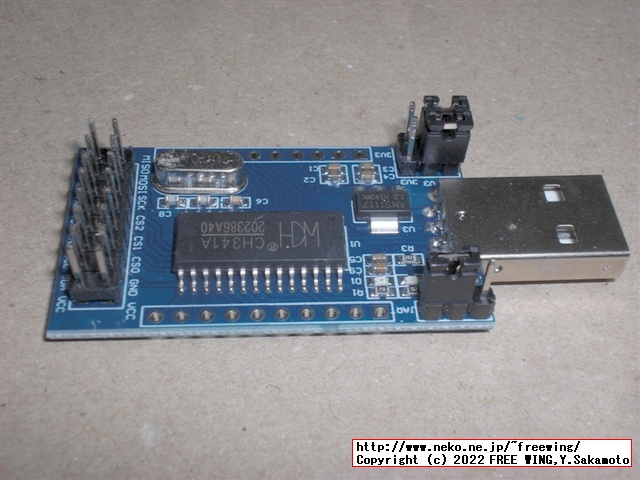

購入した CH341A USBモジュール


購入した CH341A USBモジュール


購入した CH341A USBモジュール


購入した CH341A USBモジュール


購入した CH341A USBモジュール


購入した CH341A USBモジュール


購入した CH341A USBモジュール


購入した CH341A USBモジュール

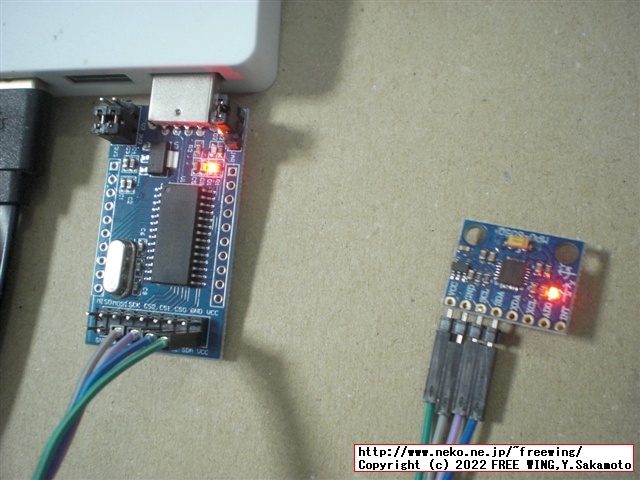

● WCH CH341Aを I2C機能で使った使用例、加速度センサー、OLEDモジュール


・2022/02/04
パソコンから I2Cや SPIのデバイスを制御できる WCH CH341Aの USBシリアル変換アダプタを買ってみた
パソコンから I2Cや SPIのデバイスを制御できる WCH CH341Aの USBシリアル変換アダプタを買ってみた
  ラズパイ等を使わなくてもパソコンから直接 I2Cや SPIのデバイスを制御できます

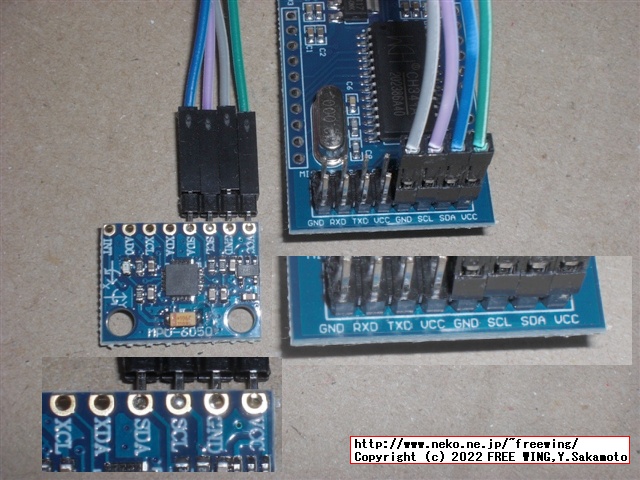

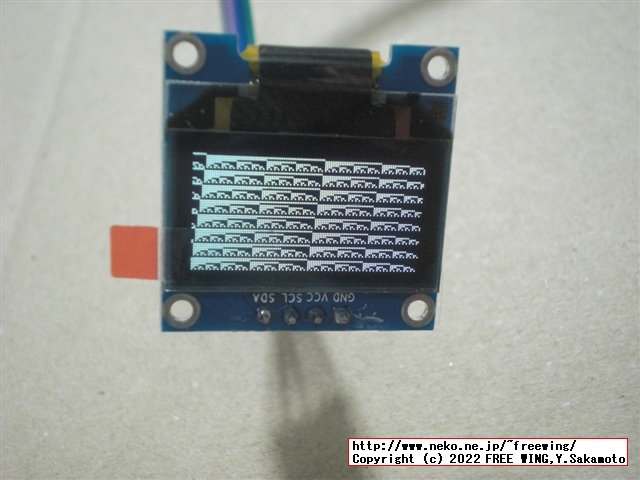

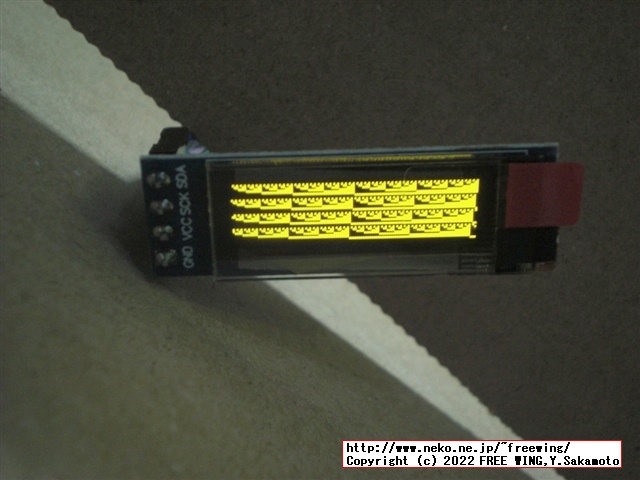

WCH CH341Aを I2C機能で使った使用例、加速度センサー、OLEDモジュール


WCH CH341Aを I2C機能で使った使用例、加速度センサー、OLEDモジュール


WCH CH341Aを I2C機能で使った使用例、加速度センサー、OLEDモジュール


WCH CH341Aを I2C機能で使った使用例、加速度センサー、OLEDモジュール



Tags: [パソコン周辺機器], [通信販売]
